Моды Dani Basic и Dani Extreme от dicodes. История вейпинга

Данный текст был опубликован 1.10.2014 в ныне несуществующем блоге TrueVaping и посвящен обзору двух трубомодов от dicodes – Dani Basic и Dani Extreme.

Здравствуйте, уважаемые читатели! Начну обзоры продукции dicodes (Германия) с устройств диаметром 22 мм.

Dani (версии Basic и Extreme) – это вариватт (устройство, обеспечивающее заданную мощность) с батарейным отсеком фиксированной длины под аккумуляторы 18ХХХ формата. Отличительной особенностью электроники dicodes является то, что выходная мощность обеспечивается за счёт переменного тока высокой частоты (около 200 кГц). Форма коннекторной части обеспечивает подачу воздуха для испарителей с нижним обдувом.

Дополнительная крышка Extension Cap for Dani позволяет использовать аккумулятор большего размера (18490/18500 вместо 18350, 18650 вместо 18490/18500).

Dani от dicodes – весьма разноликое устройство. Во-первых, есть версии, отличающиеся электроникой. Это Dani Basic и Dani Extreme. Dani Basic позволяет регулировать мощность в границах от 5 до 15 Вт. Dani Extreme – от 5 до 20 Вт. «Базовая» версия Dani является несложным интуитивно понятным устройством. Версия Extreme предоставляет пользователям возможность дополнительных настроек, делающих использование девайса более удобным.

Во-вторых, устройства существуют в трёх размерах:

• для аккумуляторов 18350 – размер «S»;
• 18490/18500 – размер «M»;
• 18650 – размер «L».

В-третьих, возможны различные цвета подсветки индикатора: красный (red), жёлтый (orange), зелёный (green). Также была выпущена ограниченная серия с подсветкой голубым (бледно-синим) цветом.

Все батарейные блоки от dicodes изготавливаются из нержавеющей стали. Финальная обработка – матирование.

В обзоре участвуют Dani Basic и Dani Extreme под аккумуляторы 18490/18500 (размер «M») с подсветкой красным цветом.

Итак, начнём знакомиться с устройствами!

Внешний вид Dani Basic и Dani Extreme от dicodes

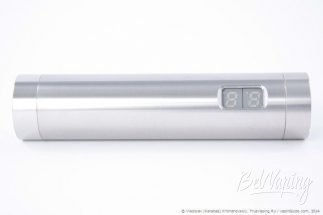

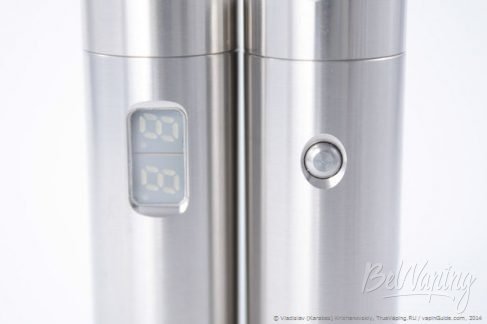

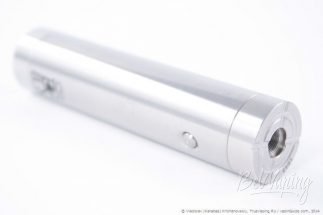

Так выглядят устройства со стороны кнопки и индикатора:

Внешне обе версии (Basic и Dani Extreme) выглядят одинаково. Осмотрим с разных сторон:

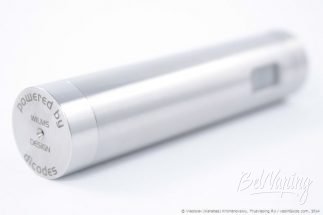

На нижней части батарейного отсека со стороны кнопки нанесён запоминающийся логотип:

На крышке батарейного отсека указана информация от производителя:

Серийный номер устройств указывается сверху коннекторной части:

Внешне Dani Extreme можно отличить по наличию в начале серийного номера индекса «X».

Основные элементы Dani Basic и Dani Extreme от dicodes, упаковка

Устройство состоит из двух элементов: батарейного отсека с блоком электроники и коннектором, а также из крышки батарейного отсека.

Устройство поставляется в аккуратной упаковке, на которой указано его название:

Видим «ярлыки», на которых обозначена версия устройства; цветной кружок указывает на цвет индикации:

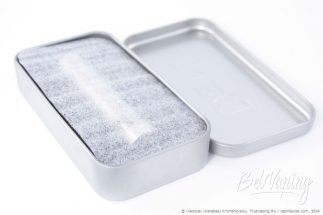

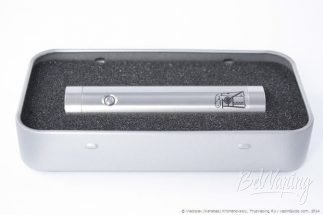

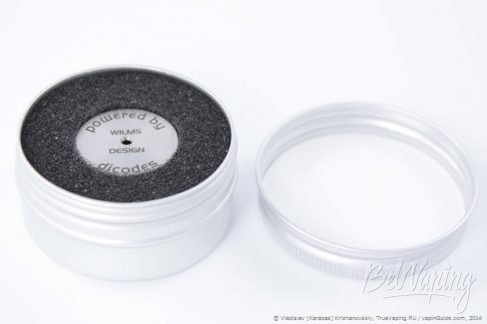

Открываем упаковку:

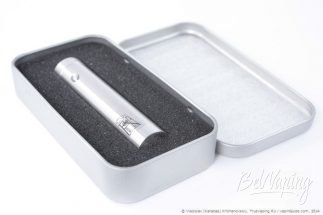

Такая упаковка – это хорошо. Устройство надёжно защищено при транспортировке или хранении. И смотрится солидно – подходит в качестве презента.

Крышка батарейного отсека Dani Basic и Dani Extreme от dicodes, Extension Cap for Dani

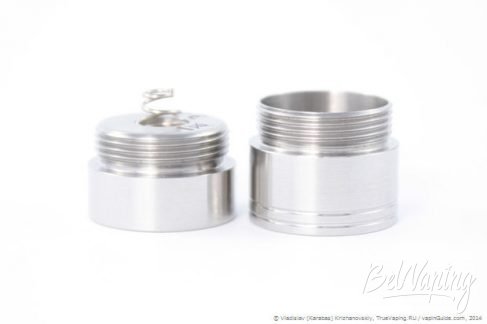

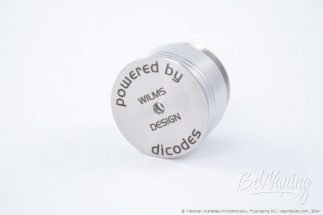

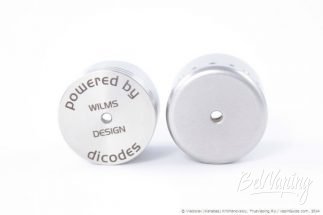

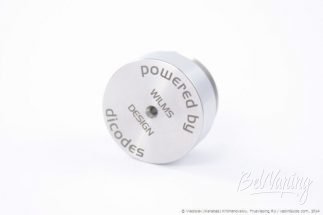

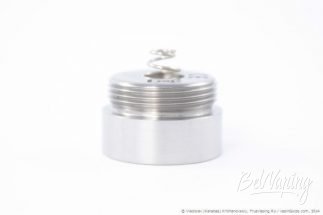

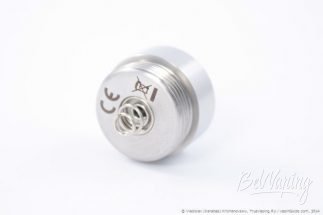

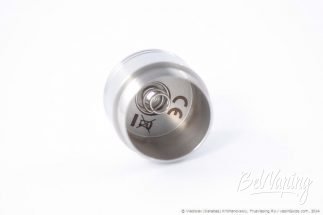

Так выглядит комплектная крышка батарейного отсека:

В дне крышки есть отверстие для отвода газов. Пружина крышки изготовлена из магнитного металла. Сопротивление пружины – около 55 мОм между крайними витками; около 30 мОм между витками, соприкасающимися с дном крышки и аккумулятором.

При взгляде на крышку батарейного отсека сразу отмечаем её массивность. Кроме длинной резьбы видим толстую нижнюю цельнометаллическую часть. Запомните, пожалуйста, этот момент.

А теперь давайте вернёмся к первым фотографиям и обратим внимание на явную симметричность низа и верха Dani. Таким образом, толщина нижней части крышки батарейного отсека несёт в себе преимущественно эстетическую нагрузку (с технической точки зрения – она могла быть существенно тоньше).

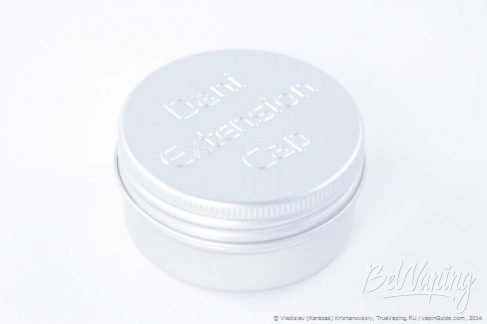

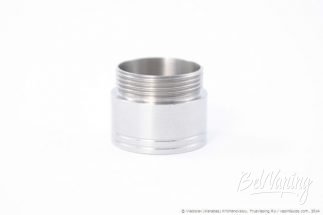

Теперь посмотрим на дополнительную крышку Extension Cap for Dani. Эта деталь является самостоятельным изделием (продаётся отдельно). Неудивительно, что и она поставляется в собственной упаковке:

Осмотрим дополнительную крышку для Dani (подходит для всех версий устройства):

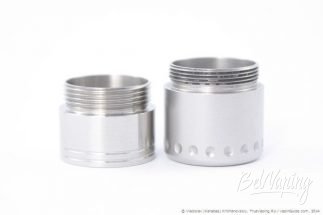

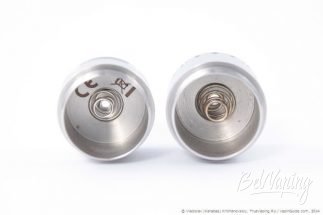

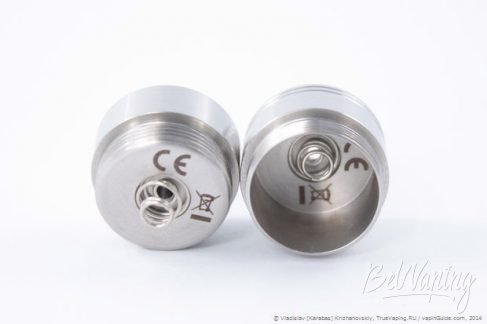

Чтобы понять отличие Extension Cap for Dani от штатной крышки батарейного отсека, давайте сравним их:

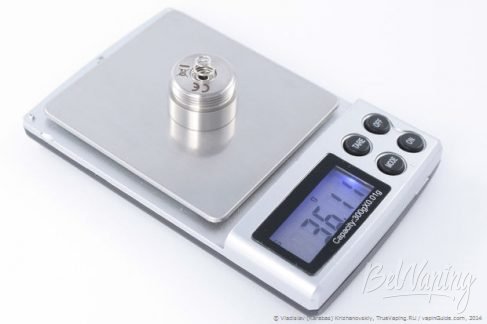

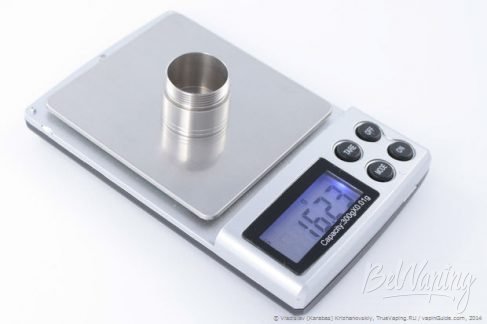

А заодно взвесим эти крышки:

Так-с, общая длина Extension Cap for Dani больше штатной крышки. И она полая внутри. По этой причине небольшая разница в длине позволяет использовать аккумуляторы, размеры которых отличатся намного больше. Напомню, что разница между номинальными размерами 18350 и 18490 аккумуляторов составляет 14 мм, между 18490 и 18650 мм – 16 мм.

Также запомним заметную разницу в весе – при подведении итогов обратим на это внимание.

Чуть позже мы сравним размеры Dani с ProVari mini (подобное устройство целесообразно сравнивать именно с ProVari). Потому целесообразно сопоставить Extension Cap for Dani с подобной деталью от ProVape. Смотрим:

А теперь посмотрим на размеры устройства…

Dani Basic и Dani Extreme от dicodes с разными аккумуляторами

Сначала сравним размеры Dani (длина «M») и ProVari mini (с дополнительной крышкой) с аккумулятором 18490:

Ага, длина Dani оказалась меньше. Неудивительно: принцип работы используемой в данном устройстве платы позволяет сделать её более компактной.

А теперь сменим штатную крышку батарейного отсека Dani на Extension Cap for Dani, установим туда аккумулятор 18650 и снова взглянем на размеры сравниваемых устройств:

Неожиданно, да? Сравните две последние фотографии – так будет заметней.

Теперь вспомним, как выглядят штатная и дополнительная крышки для Dani. И сравним, как выглядят устройства с ними:

Как видим, длина Dani (длина «M») с использованием Extension Cap for Dani совсем немного больше, чем со штатной крышкой. При этом внешний вид устройства остаётся вполне гармоничным. Это обусловлено наличием «бороздок» в нижней части дополнительной крышки.

Установка аккумуляторов в Dani Basic и Dani Extreme от dicodes

В рассматриваемом устройстве возможно использование аккумуляторов как с выпуклым, так и с плоским плюсовым контактом:

Аккумулятор в Dani устанавливается плюсовым контактом внутрь устройства:

Электроника имеет защиту от неправильной установки аккумулятора (от обратной полярности). Если аккумулятор установлен неправильно – устройство не включается.

Как и в прочих устройствах с электроникой, в Dani целесообразно использовать аккумуляторы без защиты. Защита от разряда ниже допустимого предела, от короткого замыкания и прочих неприятностей осуществляется электроникой.

Коннекторная часть Dani Basic и Dani Extreme от dicodes

В устройстве используется традиционный 510-й коннектор (резьба M7x0,5). Регулировка длины плюсового контакта – не предусмотрена (как и у большинства устройств с электроникой):

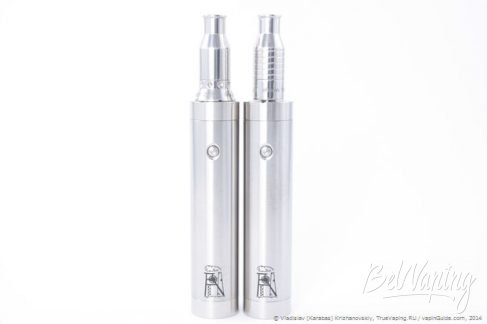

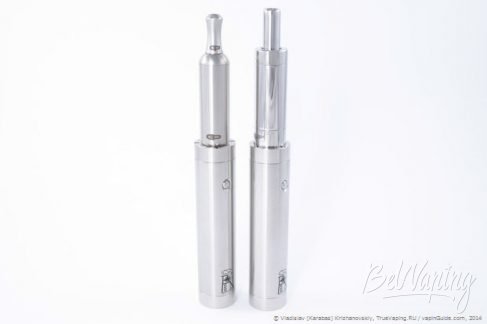

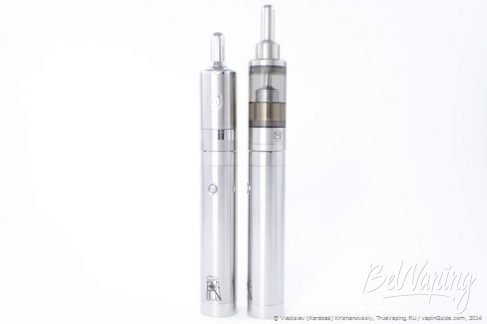

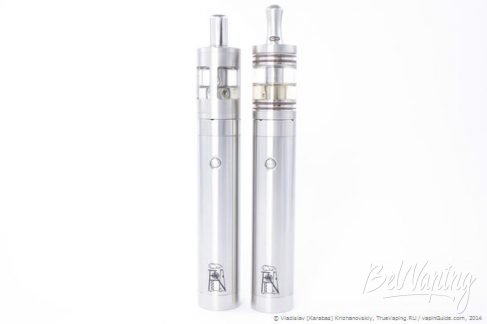

«Верх» устройства – плоский. Потому с ним вполне гармонично сочетаются габаритные испарители. В верхней плоской части присутствуют канавки, обеспечивающие подачу воздуха к испарителям, в которых захват воздуха осуществляется в коннекторе:

Управление и индикация Dani Basic и Dani Extreme от dicodes

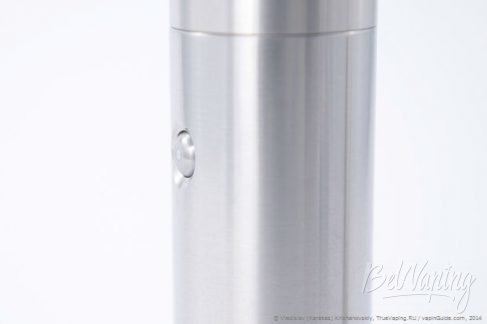

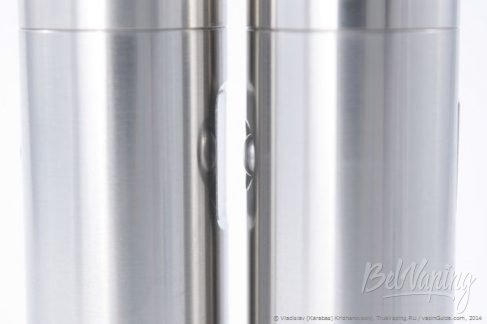

Управление устройством происходит при помощи одной кнопки. Она предназначена и для подачи напряжения к испарителю, и для осуществления настроек. Кнопка маленькая и очень аккуратная. Немного выступает над уровнем устройства. Несмотря на свой размер, нажимается вполне уверенно и удобно.

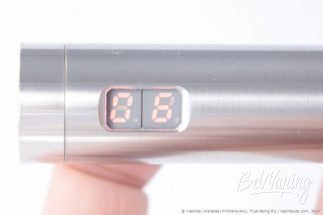

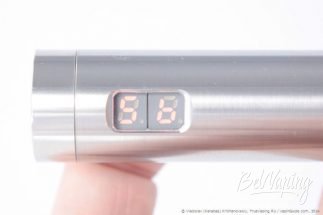

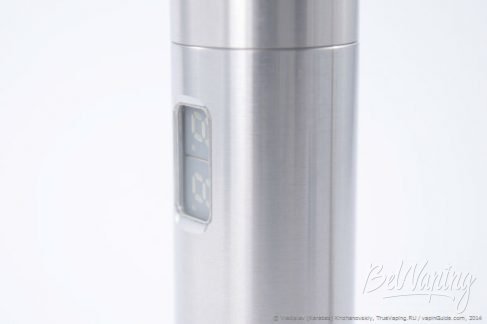

Для индикации в девайсе используется двухразрядный семисекционный дисплей. Большие знаки и цифры делают использование устройства вполне комфортным.

Конечно, существуют батарейные блоки с электроникой, в которых используется OLED-дисплей. Он позволяет отображать сразу несколько параметров, да и выглядит красиво… Но не забываем, что для комфортного использования такой дисплей должен быть крупным, чтобы символы были читаемыми. А это влияет на габариты устройства.

Лично меня двухсекционная индикация вполне устраивает. И правда, целесообразность постоянно видеть на экране сопротивление испарителя, остаток заряда аккумулятора, установленную мощность – несколько сомнительна. Такая возможность приятна, но не является необходимой.

Кому-то управление одной кнопкой и «обычная» индикация может показаться не модной. Ну что же, использованные в продукции от dicodes технические решения – это своего рода “классика”. Такие решения делают устройство компактным и аккуратным.

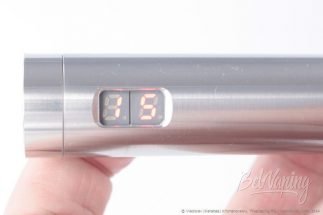

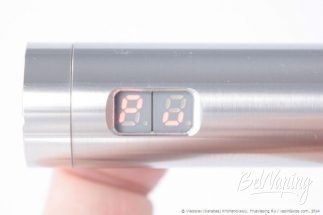

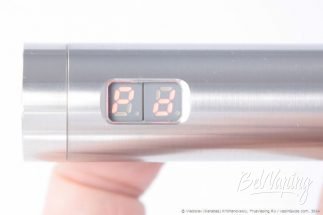

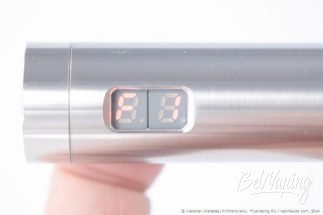

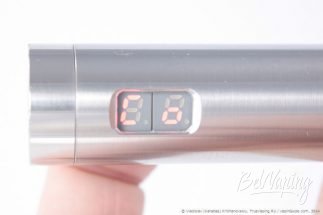

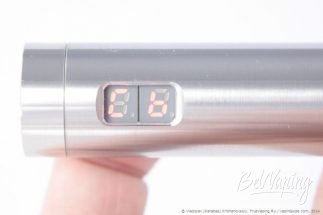

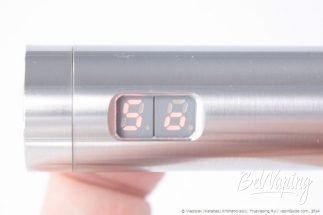

На следующих фото увидим примеры индикации отдельных пунктов меню и показания установленной мощности. После чего обсудим логику меню. На фото видим индикацию красного цвета, однако фотовспышка значительно «забила» яркость подсветки, потому подсветка выглядит бледнее (в реальности она достаточно яркая и чётко читаемая).

Меню у версий Basic и Extreme отличаются, потому рассмотрим их отдельно.

Меню и настройки Dani Basic от dicodes

Включение устройства (после отключения через меню или после смены аккумулятора) производится пятикратным нажатием на кнопку. После чего на экране отображается первый пункт меню (Pu). После включения устройства и выключения индикатора нажатие на кнопку вызывает подачу вольтажа к испарителю.

Вход в меню осуществляется одинарным кратким нажатием на кнопку. Меню состоит из семи пунктов.

Pu (Power up) – Увеличение мощности в пределах от 5 до 15 Вт. После 15 Вт шкала установки снова возвращается к 5 Вт. Шаг регулировки 0,5 Вт. Целые значения отображаются на экране без «точки», вот так: «06», или «14». Значения с дробностью 0,5 отображаются с «точкой» после цифры, вот так: «06.», или «14.».

Pd (Power down) – Уменьшение мощности. Аналогично пункту меню увеличения мощности, только в обратном порядке (от 15 до 5 Вт).

Co (Check Ohm) – Измерение сопротивления испарителя. Электроника Dani подаёт к испарителю переменный ток высокой частоты. Измерение сопротивления производится именно такими «импульсами». При этом производится перерасчёт сопротивления по переменному току в традиционный показатель сопротивления по постоянному току. В данный алгоритм заложены соотношения для кантала (Kanthal) диаметром 0,16 мм (не микрокойл / micro coil !).

На практике это означает, что в некоторых случаях измеренное устройством сопротивление может несколько отличаться от измеренного внешним прибором. Я сравнивал сопротивления, измеренные Dani, с замерами ProVari – на моих намотках разницы не оказалось.

Cb (Check battery) – Измерение заряда аккумулятора. Электроника устройства может измерять остаток заряда аккумулятора как под нагрузкой, так и без неё. Если после входа в меню «пролистать» его пункты до «Cb», то будет отображён заряд без нагрузки. Если после отключения индикатора подать напряжение к испарителю и снова войти в меню (не осуществляя «пролистывание», при входе в меню отображается последний использованный пункт) – тогда отобразится остаток заряда аккумулятора под нагрузкой.

Sb (Set battery) – Установка допустимого уровня разряда аккумулятора. На мой взгляд – это самый полезный пункт меню (возможность электроники устройства). Дело в том, что аккумуляторы могут существенно отличаться своими характеристиками.

В общем случае для целей вейпинга подходят литиевые (Li-Ion) аккумуляторы (ICR). Также общей рекомендацией является использование IMR-аккумуляторов (LiMn). В IMR-аккумуляторах применяется «безопасная» химия, при использовании в экстремальных режимах – меньший риск выхода аккумулятора из строя и последствий этих неприятностей. Однако многие «традиционные» литиевые аккумуляторы (ICR) допускают высокую силу тока (высокотоковые, высокоамперные), потому их тоже активно используют.

Среди характеристик конкретных аккумуляторов указывается минимально допустимый уровень их разряда. Это можно узнать из соответствующих datasheet. Большинство ICR-аккумуляторов допускают разряд до 2,75 – 3,0 В. Точнее надо смотреть в документации на каждый аккумулятор. Но в качестве общего правила можно принять, что для «лития» безопасным пределом разряда является 2,9 – 3,0 В. Для IMR-аккумуляторов допустимым является разряд до 2,5 В.

Электроника Dani позволяет пользователю самостоятельно установить нижнюю границу допустимого разряда аккумулятора в диапазоне от 2,5 до 3,5 (шаг регулировки 0,1 В). Обратите внимание, что это граница остатка заряда аккумулятора под нагрузкой.

Корректная установка данного пункта позволяет обеспечить достаточную степень утилизации заряда аккумулятора, а также сохранить его «здоровье».

So (Switch off) – Отключение кнопки (выключение устройства). При переходе к данному пункту на экране отображается индикация в виде двух точек («. .») – устройство включено. Если нажать на кнопку, индикация изменится на две чёрточки (“— — “) и кнопка заблокируется (устройство выключится). Это целесообразно делать при переноске или хранении устройства.

Также в Dani Basic имеется функция автоматического отключения устройства. Оно происходит через 60 минут бездействия.

F- (Fault indication) – Сообщение об ошибках. В случае возникновения ошибок на экране отображается данный пункт меню. После устранения причины ошибки надо зайти в данный пункт меню и нажать на кнопку. После чего индикация сменится на «F-» и устройство снова перейдёт в рабочий режим.

Возможные варианты ошибок:

• F1 – нет сопротивления испарителя (не установлен испаритель / обрыв спирали);
• F2 – слишком высокое сопротивление испарителя (более 3,0 Ом);
• F3 – слишком низкое сопротивление испарителя (менее 0,7 Ом);
• F4 – короткое замыкание или колебание контакта («плавающее» сопротивление);
• F5 – слишком низкий заряд аккумулятора (ниже установленного минимального уровня, замеряется под нагрузкой);
• F6 – перегрев устройства (температура платы более 55°C);
• F7 – превышение времени непрерывной подачи напряжения (длительности затяжки).

Особое внимание заслуживает ошибка F7. В устройстве присутствует ограничение «длительности затяжки» (непрерывной подачи напряжения к испарителю). Она составляет 20 с. При случайном нажатии на кнопку (при переноске или хранении в незаблокированном состоянии) по истечении 20 с возникнет индикация ошибки F7 и дальнейшее нажатие на кнопку не вызовет подачу напряжения.

После того, как данная неприятность будет обнаружена владельцем, надо «сбросить» ошибку и продолжить пользоваться устройством.

Теперь рассмотрим меню и настройки Dani Extreme. Некоторые из них аналогичны Dani Basic. Но, возможно, кто-то будет читать только про Extreme-версию, так что повторю описанное выше снова.

Меню и настройки Dani Extreme от dicodes

Включение устройства (после отключения через меню, или после смены аккумулятора) производится пятикратным нажатием на кнопку (количество нажатий можно настроить в EF-меню). После чего на экране отображается первый пункт меню (Pu). После включения устройства и выключения индикатора нажатие на кнопку вызывает подачу вольтажа к испарителю.

Вход в меню осуществляется одинарным кратким нажатием на кнопку (количество нажатий можно настроить в EF-меню). Меню состоит из восьми пунктов.

Pu (Power up) – Увеличение мощности в пределах от 5 до 20 Вт. После 20 Вт шкала установки снова возвращается к 5 Вт. Шаг регулировки 1,0, или 0,5 Вт (можно настроить в EF-меню). Целые значения отображаются на экране без «точки», вот так: «06», или «14». Значения с дробностью 0,5 отображаются с «точкой» после цифры, вот так: «06.», или «14.».

Pd (Power down) – Уменьшение мощности. Аналогично пункту меню увеличения мощности, только в обратном порядке (от 20 до 5 Вт).

Co (Check Ohm) – Измерение сопротивления испарителя. Электроника Dani подаёт к испарителю переменный ток высокой частоты. Измерение сопротивления производится именно такими «импульсами». При этом производится перерасчёт сопротивления по переменному току в традиционный показатель сопротивления по постоянному току. В данный алгоритм заложены соотношения для кантала (Kanthal) диаметром 0,16 мм (не микрокойл / micro coil !).

На практике это означает, что в некоторых случаях измеренное устройством сопротивление может несколько отличаться от измеренного внешним прибором. Я сравнивал сопротивления, измеренные Dani, с замерами ProVari – на моих намотках разницы не оказалось.

Точность измерения сопротивления составляет 2 % (или +/–0,05 Ом).

Если после измерения «постоянного» сопротивления повторно нажать на кнопку, отобразится сопротивление по переменному току. В EF-меню можно задать два варианта частоты измерения этого сопротивления. При отображении сопротивления по переменному току на экране после десятичной цифры отображается дополнительная «точка», например так: «3.2.».

Cb (Check battery) – Измерение заряда аккумулятора. Электроника устройства может измерять остаток заряда аккумулятора как под нагрузкой, так и без неё. Если после входа в меню «пролистать» его пункты до «Cb», то будет отображён заряд без нагрузки. Если после отключения индикатора подать напряжение к испарителю и снова войти в меню (не осуществляя «пролистывание», при входе в меню отображается последний использованный пункт) – тогда отобразится остаток заряда аккумулятора под нагрузкой.

Sb (Set battery) – Установка допустимого уровня разряда аккумулятора. На мой взгляд – это самый полезный пункт меню (возможность электроники устройства) 😉 . Дело в том, что существующие аккумуляторы могут существенно отличаться по своим характеристикам.

В общем случае для целей вейпинга подходят литиевые (Li-Ion) аккумуляторы (ICR). Также общей рекомендацией является использование IMR-аккумуляторов (LiMn). В IMR-аккумуляторах используется «безопасная» химия, при использовании в экстремальных режимах – меньший риск выхода аккумулятора из строя и последствий этих неприятностей. Однако многие «традиционные» литиевые аккумуляторы (ICR) допускают высокую силу тока (высокотоковые, высокоамперные), потому их тоже активно используют.

Среди характеристик конкретных аккумуляторов указывается минимально допустимый уровень их разряда. Это можно узнать из соответствующих datasheet. Большинство ICR-аккумуляторов допускают разряд до 2,75 – 3,0 В. Точнее надо смотреть в документации на каждый аккумулятор. Но в качестве общего правила можно принять, что для «лития» безопасным пределом разряда является 2,9 – 3,0 В. Для IMR-аккумуляторов допустимым является разряд до 2,5 В.

Электроника Dani позволяет пользователю самостоятельно установить нижнюю границу допустимого разряда аккумулятора от 2,5 до 3,5 В. Обратите внимание, что это граница остатка заряда аккумулятора под нагрузкой.

Корректная установка данного пункта позволяет обеспечить достаточную степень утилизации заряда аккумулятора, а также сохранить его «здоровье».

So (Switch off) – Отключение кнопки (выключение устройства). При переходе к данному пункту на экране отображается индикация в виде двух точек («. .») – устройство включено. Если нажать на кнопку, индикация изменится на две чёрточки (“— — “) и кнопка заблокируется (устройство выключится). Это целесообразно делать при переноске или хранении устройства.

Также в Dani Extreme имеется функция автоматического отключения устройства (можно настроить в EF-меню).

EF (Extended Functions) – Дополнительные настройки. При выборе этого пункта меню на экране отображается «00». Для входа в подменю требуется дополнительное нажатие кнопки. После чего на индикаторе начинают попеременно мигать горизонтальные и вертикальные полоски; снова нажимаем на кнопку и попадаем в меню дополнительных настроек. Столь «сложный» вход служит защитой от случайного нажатия и непреднамеренной смены настроек в процессе использования устройства.

Подпункты EF-меню

Lu (Luminosity of display) – Выбор яркости индикации. Пять уровней яркости. По умолчанию установлен уровень 4 (такая же яркость в Dani Basic). Я себе установил 1 – в помещении вполне комфортно.

St (Switch off time) – Время автоматического отключения кнопки (выключения устройства). Возможные варианты: 1, 5, 10, 15, 30, 60, 90 минут. Я установил 30 минут.

Oc (On clicks) – Количество нажатий кнопки для включения устройства. Возможные варианты: 1, 2, 3, 4, 5 нажатий (я оставил 5). Также есть возможность установить «00» – тогда устройство будет разблокироваться от длительного нажатия.

Ac (Activation clicks) – Количество нажатий кнопки для входа в меню. Варианты: 1, 2, 3, 4, 5. По умолчанию – 1. Значение по умолчанию (такое же в Dani Basic) – не слишком комфортное, возможен случайный вход в меню при использовании устройства. Я выбрал 2 нажатия – вполне удобно.

Ct (Click time) – Скорость смены пунктов меню. Возможные настройки: 1 (быстро), 2 (средняя скорость), 3 (медленно). При входе в меню сперва отображается его обозначение, после этого текущее значение. Данная настройка не влияет на скорость в подменю дополнительных настроек (EF-меню). В этом подменю символы всегда сменяются «очень медленно» (отображаются около 2 с).

Ec (Error control) – Отключение сообщения об ошибках слишком низкого / высокого сопротивления испарителя. По умолчанию сообщение об ошибках отключено (значение «00»). Если данная функция включена, при использовании испарителя с сопротивлением ниже 0,7 Ом или выше 3,0 Ом будут возникать ошибки F2/F3 и подача напряжения будет прекращена.

Дополнительные уточнения см. в пояснении к пункту SA (Select AC-check ohms).

Ho (Half (wattage) steps on/off) – Выбор шага регулировки мощности: 1 или 0,5 Вт. Тоже полезная опция. Естественно, шаг регулировки 0,5 Вт позволяет осуществлять более точную настройку для конкретных испарителей. Однако для испарителей с обильной подачей жидкости – это не столь критично. А оперировать шагом 1,0 Вт – более удобно.

Я поступаю так: если используется испаритель типа генезис (genesis), для которого требуется более точная настройка подаваемой мощности, тогда переключаю в режим «1» (шаг регулировки 0,5 Вт). Если использую дрипку (RDA) или бак – тогда ставлю режим «0» (шаг регулировки 1,0 Вт).

SA (Select AC-check ohms) – Выбор частоты измерения сопротивления испарителя по переменному току. Значение 1 – частота 50 кГц (как в Dani Basic), значение «0» (по умолчанию) – частота 200 кГц.

Если выбрана частота измерения 50 кГц, тогда при индикации ошибок F2/F3 (настраивается в пункте Ec (Error control)) используются следующие границы:

• минимальное сопротивление: 0,6 Ом при мощности до 15 Вт, 0,9 Ом при мощности более 15 Вт. При этом используется расчётное сопротивление по постоянному току;
• максимальное сопротивление – 3,2 Ом независимо от мощности.

Если выбрана частота измерения 200 кГц, то при индикации ошибок F2/F3 (настраивается в пункте Ec (Error control)) используются следующие границы:

• минимальное сопротивление: 0,6 Ом при мощности до 15 Вт, 0,9 Ом при мощности более 15 Вт. При этом используется расчётное сопротивление по постоянному току;
• максимальное сопротивление – 6,2 Ом по переменному току.

Это позволяет более точно определять максимально допустимое для безопасной работы устройства сопротивление. Также измерение сопротивления частотой 200 кГц позволяет более точно (корректно) измерять сопротивление для «нестандартных» намоток (микрокойл / микрокойл, толстый провод, например 0,32 мм, слишком длинная спираль и пр.). Подробней об этом рассказано в инструкции от производителя.

Sd (Select defaults) – Сброс дополнительных настроек в исходное состояние:

• Lu 4 (яркость индикатора);
• St 60 (время автоматического отключения);
• Oc 5 (включение устройства пятикратным нажатием);
• Ac 1 (1 нажатие для входа в меню);
• Ct 3 (медленная скорость смены меню);
• Ec 0 (ошибки сопротивления не отображаются);
• Ho 0 (шаг регулировки 1 Вт);
• SA 0 (измерение сопротивления частотой 200 кГц).

F- (Fault indication) – Сообщение об ошибках. В случае возникновения ошибок на экране отображается этот пункт меню. После устранения причины ошибки надо зайти в данный пункт меню и нажать на кнопку. После чего индикация сменится на «F-» и устройство снова перейдёт в рабочий режим.

Возможные варианты ошибок:

• F1 – нет сопротивления испарителя (не установлен испаритель / обрыв спирали);
• F2 – слишком высокое сопротивление испарителя (более 3,0 Ом);
• F3 – слишком низкое сопротивление испарителя (менее 0,7 Ом);
• F4 – короткое замыкание или колебание контакта («плавающее» сопротивление);
• F5 – слишком низкий заряд аккумулятора (ниже установленного минимального уровня, замеряется под нагрузкой);
• F6 – перегрев устройства (температура платы более 55°C);
• F7 – превышение времени непрерывной подачи напряжения (длительности затяжки).

Особое внимание заслуживает ошибка F7. В устройстве присутствует ограничение «длительности затяжки» (непрерывной подачи напряжения к испарителю). В Dani Extreme она составляет: при мощности от 5 до 15 Вт – 20 с, при мощности от 15,5 до 20 Вт – 10 с. При случайном нажатии на кнопку (при переноске или хранении в незаблокированном состоянии) по истечении 20 (10) с возникнет индикация ошибки F7 и дальнейшее нажатие на кнопку не вызовет подачу напряжения.

После того, как данная неприятность будет обнаружена владельцем, надо «сбросить» ошибку и продолжить пользоваться устройством.

Далее обсудим электронику рассматриваемых устройств.

Электроника Dani Basic и Dani Extreme от dicodes

Если заглянуть внутрь батарейного отсека, то увидим плату устройства:

Проверка мультиметром с функцией измерения частоты подтверждает, что Dani работает на высокой частоте:



Общие характеристики электроники таковы:

• работа от одного аккумулятора. Максимальный вольтаж с аккумулятора 4,5 В;
• подаваемый в коннектор вольтаж – переменный, частотой около 200 кГц;
• компактный размер платы;
• рабочий диапазон сопротивления испарителя 0,7 – 3,0 Ом. Для мощности более 15 Вт минимальное сопротивление равно 1,0 Ом. Также возможно использование испарителей с меньшим сопротивлением, однако в таком случае устройство не сможет обеспечить максимально возможную мощность. Например, при сопротивлении 0,3 Ом максимально возможная мощность составит 10 Вт. Полный диапазон сопротивления составляет 0,3 – 9,9 Ом. Но точность измерения сопротивления вне границ рабочего диапазона – низкая. Также при сопротивлении более 3,0 Ом невозможно обеспечение высокой мощности;
• управление одной кнопкой;
• защита от длительного нажатия кнопки (ограничение длительности затяжки);
• защита от неправильной полярности установки аккумулятора;
• защита от короткого замыкания в испарителе;
• защита от глубокого разряда аккумулятора;
• постепенное снижение подаваемой мощности при приближении к нижней границе разряда аккумулятора (режим «докуривания»);

Данная функция реализована следующим образом. В электронику заложен график постепенного снижения мощности. Для Dani Basic границей снижения мощности является 15 Вт и установленный в меню Sb предел разряда аккумулятора + 0,4 В. Для Dani Extreme это 20 Вт и установленный в меню Sb предел разряда аккумулятора + 0,5 В.

Вот графики для Dani Basic:

Для Dani Extreme:

На графиках приведены примеры минимально уровня разряда аккумулятора 2,6 и 2,9 В. А также пример определения, с какого уровня начнётся снижение подаваемой мощности, установленной в 12 Вт.

• индикация малого остатка заряда аккумулятора. Попеременно мигающие точки «. .» означают, что заряда недостаточно для поддержания заданной мощности и происходит парение в режиме «докуривания»;
• защита от перегрева платы;
• автоматическое отключение устройства;
• измерение сопротивления испарителя;
• подача напряжения, обеспечивающего заданную мощность с учётом сопротивления испарителя;
• измерение остатка заряда аккумулятора под нагрузкой и без нагрузки;
  максимальная сила тока 8 А.

Технические характеристики Dani Basic и Dani Extreme от dicodes

• тип устройства: однобатарейный вариватт с батарейным отсеком фиксированной длины для аккумуляторов 18350, 18490/18500, 18650 – версии устройств S, M, L. Возможно удлинение при использовании Extension Cap for Dani;
• подаваемый вольтаж – переменный ток высокой частоты (около 200 кГц);
• максимально допустимая сила тока 8А;
• пределы регулировки мощности:
  • Dani Basic 5 – 15 Вт с шагом 0,5 Вт;
  • Dani Extreme 5 – 20 Вт с шагом 0,5 / 1 Вт;
• наружный диаметр деталей 22,0 мм;
• длина:
  • версия M со штатной крышкой (аккумулятор 18490/18500) 95 мм;
  • версия M при использовании Extension Cap for Dani (аккумулятор 18650) 99 мм;
• вес:
  • версия M со штатной крышкой (аккумулятор 18490/18500) 135 г;
  • версия M при использовании Extension Cap for Dani (аккумулятор 18650) 115 г;
• электронная защита от ошибочной полярности при установке аккумулятора, защита от короткого замыкания и перегрева.

Сочетание Dani Basic и Dani Extreme от dicodes с испарителями

Диаметр устройства – 22 мм, с ним хорошо сочетаются габаритные испарители. Хотя и заметно, что испарители диаметром 23 мм несколько «крупнее»:

На этом фото видим GP Salt & Pepper Tank (SnP) 23 мм и GG Ithaka.

С испарителями диаметром 22 мм участники обзора сочетаются более гармонично:

Это были The Cage Tank, GP Salt & Pepper Tank (SnP) 22 мм, GP Heron и бакомайзер «Кайфун» v3.1 ES.

А так Dani выглядит с более тонкими испарителями:

На фото увидели GP Spheroid V3, GG Penelope V3, THE Dripper Pro и THE Dripper Spiral.

Впечатления от Dani Basic и Dani Extreme от dicodes

В целом – устройства понравились. Даже очень. Единственное, что вызывает недоумение, – тяжёлая штатная крышка батарейного отсека. В остальном же – ни вопросов, ни нареканий нет.

Понравилась компактность устройств. Особенно впечатлил вариант с дополнительной крышкой под 18650 аккумулятор. Так устройство получилось и компактным, и не тяжёлым.

Отдельно отмечу лаконичность. Даже не знаю, как иначе описать впечатления от внешнего вида. Dani – очень простое по форме изделие (просто «труба»). Но оно очень аккуратное, симметричное, приятное и глазу, и на ощупь.

Маленькая кнопка оказалась вполне удобной (если честно, за неё опасался больше всего). Индикатор – хоть и «не модный», но вполне функциональный (особенно если учесть, что маленьким OLED-дисплеем людям с дальнозоркостью пользоваться неудобно).

Dani Basic использую с испарителями, не требующими большой мощности (genesis, устройства с синтепоном). А с Dani Extreme использую баки и дрип-испарители (RDA). Также понравилась возможность дополнительных настроек Extreme-версии.

Отдельно отмечу впечатления от характеристик пара при подаче к спирали переменного тока высокой частоты. Я достаточно чётко различаю пар от «линейных» и «импульсных» источников питания. И в большинстве случаев предпочитаю «линейные» девайсы. На них и нужный вольтаж проще подобрать, и вкус на однокомпонентных жидкостях более точный, не «размазанный».

Сейчас же, активно попользовавшись устройствами от dicodes, могу более точно сформулировать собственные впечатления (предыдущий опыт пользования Orion v3 в данном случае – не показателен, поскольку это моноблок, а сравнивать надо на одном и том же испарителе).

После проводившегося в течение нескольких дней тестирования жидкостей для электронных сигарет с хорошо известными вкусами на часто используемых испарителях убедился, что характеристики и вкус пара от устройства с таким принципом работы почти не отличается от «линейного» пара. Да, он совсем немного более «объёмный», но для устройств с обильной подачей жидкости это даже хорошо.

Так что продолжу пользоваться этими устройствами. Надеюсь, читатели тоже по достоинству оценят Dani от dicodes.

Напоследок позволю некоторые рекомендации. Поскольку вес и длина устройств при использовании Extension Cap for Dani получаются меньшими, целесообразно приобретать не тот размер, который предназначен для используемых аккумуляторов, а «предыдущий». То есть, для аккумуляторов 18650 брать размер «M» + Extension Cap for Dani, а для аккумуляторов 18490 – размер «S» + Extension Cap for Dani. Также, если есть такая возможность, рекомендую выбирать Dani Extreme – эта версия всё же более функциональна.

На этом всё. Хорошего нам всем пара!

С уважением,
Владислав Karabas

2014 | Владислав Karabas
Фотографии | Владислав Karabas
