Трубомод Telegonos от dicodes. История вейпинга

Данный текст был опубликован 8.10.2014 в ныне несуществующем блоге TrueVaping и посвящен обзору тонкого трубомода от dicodes под названием Telegonos.

Вот и настала пора, уважаемые читатели, познакомиться с самым «тонким» вариваттом от dicodes (Германия). Он называется Telegonos. Забегая вперёд, скажу, что именно это устройство лично для меня оказалось наиболее интересным «открытием».

Telegonos – это вариватт (устройство, обеспечивающее заданную мощность) с батарейным отсеком фиксированной длины под аккумуляторы 14ХХХ формата. Наружный диаметр устройства составляет 17 мм. Выходная мощность обеспечивается за счёт переменного тока высокой частоты (около 200 кГц). Форма коннекторной части обеспечивает подачу воздуха для испарителей с нижним обдувом.

Не секрет, что уважительно отношусь к продукции от Imeo (Golden Greek). И часто использую его «тонкие» испарители Penelope V2 и Penelope V3. Наружный диаметр этих испарителей – 17 мм, диаметр Telegonos от dicodes – тоже равен 17 мм. Понятно, что участника сегодняшнего обзора можно использовать с любыми компактными испарителями, но как по мне, этот батарейный блок предназначен именно для Penelope от Golden Greek.

На что, собственно, и намекает его название… В греческой мифологии встречается несколько персонажей с таким именем (Τηλέγονος / Telegonos, в русскоязычном варианте может использоваться имя Телегон). Один из этих персонажей – сын Одиссея, по случайности убивший своего отца. Также он известен тем, что был мужем Пенелопы. И правда, это имя в достаточной мере перекликается с названием продукции от Imeo.

Меню Telegonos такое же, как и в Tiny, но здесь используются совсем небольшие аккумуляторы, потому в электронику заложены более строгие ограничения по мощности.

Устройство изготовлено из нержавеющей стали. Финальная обработка – матирование. Цвет индикации – красный.

Производитель предлагает две версии устройства: под аккумуляторы 14500 и 14650 формата. В обзоре участвует версия для аккумулятора 14500.

Начинаем обзор!

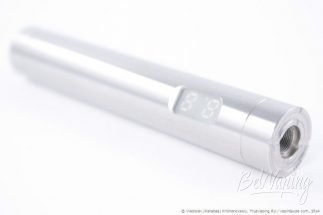

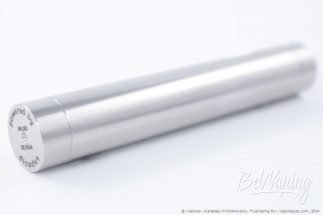

Внешний вид Telegonos от dicodes

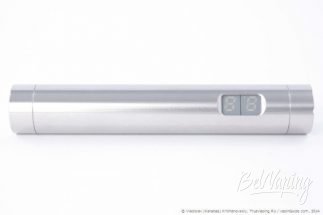

Как и другие батарейные блоки dicodes, участник обзора имеет лаконичный внешний вид:

Осмотрим с разных сторон:

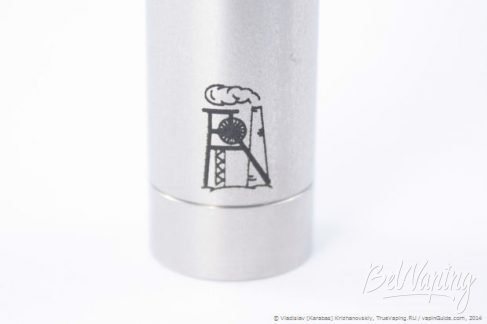

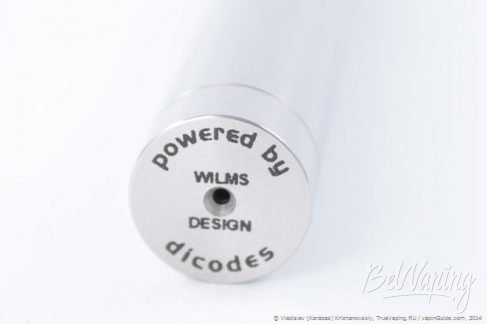

На нижней части батарейного отсека видим уже знакомый логотип, на крышке батарейного отсека видим информацию от производителя:

Сверху коннекторной части указан серийный номер устройства:

Основные элементы Telegonos от dicodes, упаковка

Устройство состоит из двух элементов:

Слева – батарейный отсек с блоком электроники и коннектором, справа – крышка батарейного отсека.

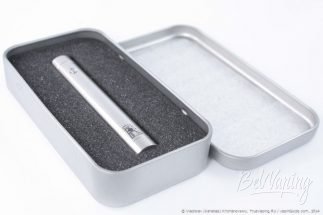

Устройство поставляется в фирменной упаковке с тиснёным названием:

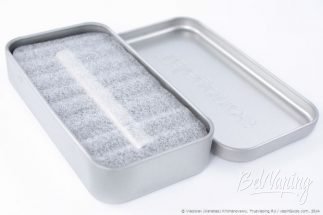

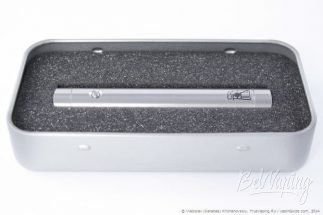

Открываем упаковку:

Кстати, упаковка от dicodes – заслуживает отдельной похвалы. Подарочный внешний вид сочетается с надёжностью при транспортировке и хранении.

Крышка батарейного отсека Telegonos от dicodes

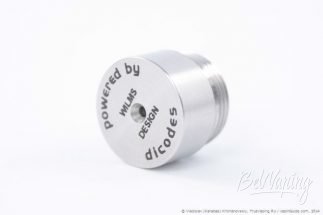

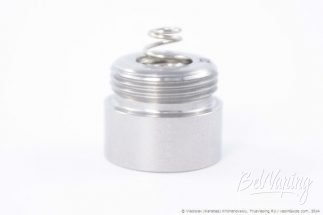

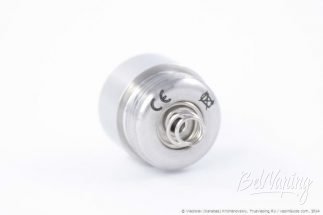

Осмотрим крышку батарейного отсека:

Крышка батарейного отсека Telegonos повторяет конструктивное решение подобной детали от Dani. Она тоже массивная и достаточно тяжёлая (20,8 г).

В дне крышки присутствует отверстие для отвода газов. Сопротивление пружины — около 55 мОм между крайними витками; около 30 мОм между витками, соприкасающимися с дном крышки и аккумулятором.

Аккумуляторы для Telegonos от dicodes

Для использования в Telegonos от dicodes в зависимости от версии устройства нужны незащищённые аккумуляторы формата 14500 / 14650. В формате 14500 можно найти вполне качественные аккумуляторы. Например, AW IMR. На следующем фото видим этот аккумулятор рядом с участником обзора:

В формате 14650 выбор качественных (тем более не защищённых) аккумуляторов – намного меньше.

При том, что электроника от dicodes достаточно эффективна, пользователям следует представлять возможности используемых аккумуляторов. Поскольку устройство может работать с большой силой тока, а ёмкость аккумуляторов невелика, целесообразно рассматривать IMR-варианты.

Вот примеры разрядных кривых двух популярных аккумуляторов (AW IMR 14500 600mAh и Efest IMR V2 700mAh):

Как видите, данные аккумуляторы при силе тока 2 А и 3 А могут отдать не слишком много тока.

А вот для сравнения разрядные кривые AW IMR 14500 600mAh и AW IMR 16350 700mAh:

Поэтому не следует удивляться, что устройство миниатюрного формата на аккумуляторе 14450 будет работать не слишком продолжительное время.

Здесь, собственно, приходится выбирать: удобство пользования или время автономной работы.

В домашний условиях габариты и вес используемых устройств менее важны, чем у тех, которые пользователь носит с собой. И для использования вне дома или офиса с удобством Telegonos мало какое из устройств с электроникой может сравниться (кроме традиционных Twist и им подобных девайсов, естественно, но у них и возможностей поменьше).

Потому, если устройство приглянулось, проще носить с собой запасные аккумуляторы. Я поступаю именно так.

Коннекторная часть Telegonos от dicodes

В устройстве используется 510-й коннектор (резьба M7x0,5) без регулировки длины плюсового контакта. В верхней плоской части девайса присутствуют канавки, обеспечивающие подачу воздуха к испарителям, у которых захват воздуха осуществляется в коннекторе:

Управление и индикация Telegonos от dicodes

Управление устройством происходит при помощи одной кнопки. Кнопка аккуратная и компактная. Она немного выступает над уровнем устройства. Несмотря на свой размер, нажимается уверенно и удобно.

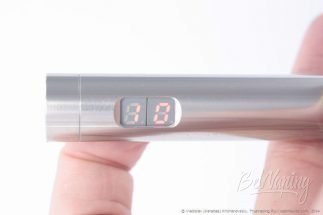

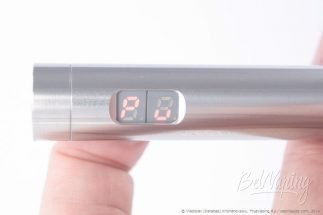

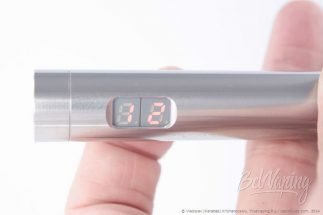

Как и в других батарейных блоках от dicodes, для индикации в Telegonos используется двухразрядный семисекционный дисплей:

Большие знаки и цифры хорошо читаются, а возможность настроить яркость индикации позволяет использовать устройство как в помещении, так и на ярком солнце. Вот некоторые примеры индикации:

Меню и настройки Telegonos от dicodes

Включение устройства (после отключения через меню или после смены аккумулятора) производится пятикратным нажатием на кнопку (количество нажатий можно настроить в EF-меню). После чего на экране отображается первый пункт меню (Pu). После включения устройства и выключения индикатора нажатие на кнопку вызывает подачу вольтажа к испарителю.

Вход в меню осуществляется одинарным кратким нажатием на кнопку (количество нажатий можно настроить в EF-меню). Меню состоит из восьми пунктов.

• Pu (Power up) – Увеличение мощности в пределах от 5 до 12 (16) Вт. По достижении максимальной мощности шкала установки снова возвращается к 5 Вт. Шаг регулировки 1,0 (0,5) Вт. Верхний предел регулировки мощности (до 16 Вт) и шаг регулировки 1,0, или 0,5 Вт можно настроить в EF-меню. Целые значения отображаются на экране без «точки», вот так: «06», или «14». Значения с дробностью 0,5 отображаются с «точкой» после цифры, вот так: «06.», или «14.».
• Pd (Power down) – Уменьшение мощности. Аналогично пункту меню увеличения мощности, но только в обратном порядке (от 12/16 до 5 Вт).
• Co (Check Ohm) – Измерение сопротивления испарителя. Электроника Dani подаёт к испарителю переменный ток высокой частоты. Измерение сопротивления производится именно такими «импульсами». При этом производится перерасчёт сопротивления по переменному току в традиционный показатель сопротивления по постоянному току. В данный алгоритм заложены соотношения для кантала (Kanthal) диаметром 0,16 мм (не микрокойл / micro coil !).

На практике это означает, что в некоторых случаях измеренное устройством сопротивление может несколько отличаться от измеренного внешним прибором. Я сравнивал показатели сопротивления, измеренные Telegonos, с замерами ProVari, – на моих намотках разницы не оказалось. Точность измерения сопротивления составляет +/– 0,05 Ом.

• Cb (Check battery) – Измерение заряда аккумулятора. Электроника устройства может измерять остаток заряда аккумулятора как под нагрузкой, так и без неё. Если после входа в меню «пролистать» его пункты до «Cb», то будет отображён заряд без нагрузки. Если после отключения индикатора подать напряжение к испарителю и снова войти в меню (не осуществляя «пролистывание», при входе в меню отображается последний использованный пункт) – тогда отобразится остаток заряда аккумулятора под нагрузкой.
• Sb (Set battery) – Установка допустимого уровня разряда аккумулятора.

Электроника Telegonos позволяет пользователю самостоятельно установить нижнюю границу допустимого разряда аккумулятора от 2,5 до 3,5 В. Обратите внимание, что это – граница остатка заряда аккумулятора под нагрузкой.

Корректная установка данного пункта позволяет обеспечить достаточную степень утилизации заряда аккумулятора, а также сохранить его «здоровье».

Дополнительную информацию по поводу аккумуляторов можно посмотреть в пояснении к данному пункту меню в обзоре Dani.

• So (Switch off) – Отключение кнопки (выключение устройства). При переходе к данному пункту на экране отображается индикация в виде двух точек («. .») – устройство включено. Если нажать на кнопку, индикация изменится на две чёрточки (“— — “) и кнопка заблокируется (устройство выключится). Это целесообразно делать при переноске или хранении устройства.

Также в Telegonos имеется функция автоматического отключения устройства (можно настроить в EF-меню).

• EF (Extended Functions) – Дополнительные настройки. При выборе этого пункта меню на экране отобразится «00». Для входа в подменю требуется дополнительное нажатие кнопки. После чего на индикаторе начинают попеременно мигать горизонтальные и вертикальные полоски; снова нажимаем на кнопку и попадаем в меню дополнительных настроек. Столь «сложный» вход является защитой от случайного нажатия и непреднамеренной смены настроек в процессе использования устройства.

Подпункты EF-меню

• • Lu (Luminosity of display) – Выбор яркости индикации. Пять уровней яркости. По умолчанию установлен уровень 4. Я установил 1 – в помещении это вполне комфортно.
  • Pc (Power control) – Выбор режима «бустера» (кратковременного повышения мощности). Приятная возможность, особенно востребована на устройствах с интенсивной подачей жидкости, например в RDA. После ознакомления с меню расскажу про эту функцию подробней.
  • St (Switch off time) – Время автоматического отключения кнопки (выключения устройства). Возможные варианты: 1, 5, 10, 15, 30, 60, 90 минут. Я установил 30 минут.
  • Oc (On clicks) – Количество нажатий кнопки для включения устройства. Возможные варианты: 1, 2, 3, 4, 5 нажатий (я оставил 5). Также есть возможность установить «00» – тогда устройство будет разблокироваться от длительного нажатия.
  • Ac (Activation clicks) – Количество нажатий кнопки для входа в меню. Варианты: 1, 2, 3, 4, 5. По умолчанию – 1. Значение по умолчанию – не слишком понравилось, возможен случайный вход в меню при использовании устройства. Я выбрал 2 нажатия – вполне удобно.
  • Ct (Click time) – Скорость смены пунктов меню. Возможные настройки: 1 (быстро), 2 (средняя скорость), 3 (медленно). При входе в меню сперва отображается его обозначение, после этого – текущее значение.

Настройка не влияет на скорость в подменю дополнительных настроек (EF-меню). В этом подменю символы всегда сменяются «очень медленно» (отображаются около 2 с).

• • Ec (Error control) – Отключение сообщения об ошибках слишком низкого / высокого сопротивления испарителя. По умолчанию сообщение об ошибках отключено (значение «00»). Если данная функция включена, при использовании испарителя с сопротивлением ниже 0,7 Ом или выше 3,0 Ом будут возникать ошибки F2/F3, и подача напряжения будет прекращена.
  • Ho (Half (wattage) steps on/off) – Выбор шага регулировки мощности: 1 или 0,5 Вт. Тоже полезная опция. Естественно, шаг регулировки 0,5 Вт позволяет осуществлять более точную настройку режима использования для конкретных испарителей. Однако для испарителей с обильной подачей жидкости – это не столь критично, а оперировать шагом 1,0 Вт – более удобно.
  • PL (Power Limit set the maximum power) – Установка максимально возможного предела регулировки мощности. По умолчанию электроника устройства ограничивает верхний предел мощности в 15 Вт. В данном пункте расширенных настроек его можно изменить в диапазоне от 12 до 18 Вт.

Если конкретному пользователю не нужна повышенная мощность, можно «сузить» шаг регулировки для большего удобства. Тем же, кто желает использовать максимально возможную мощность, – её можно увеличить.

Не забываем, что аккумуляторы формата 14500 не являются высокотоковыми и на максимальной мощности будет происходить их резкая «просадка» под нагрузкой.

• • Sd (Select defaults) – Сброс дополнительных настроек в исходное состояние:
    • Lu 4 (яркость индикатора);
    • St 60 (время автоматического отключения);
    • Oc 5 (включение устройства пятикратным нажатием);
    • Ac 1 (1 нажатие для входа в меню);
    • Ct 3 (медленная скорость смены меню);
    • Ec 0 (ошибки сопротивления не отображаются);
    • Ho 0 (шаг регулировки 1 Вт);
    • PL 15 (верхний предел регулировки мощности 12 Вт).

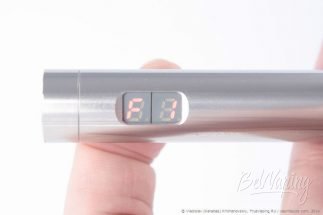

    • F- (Fault indication) – Сообщение об ошибках. В случае возникновения ошибок на экране отображается данный пункт меню. После устранения причины ошибки надо зайти в данный пункт меню и нажать на кнопку. После чего индикация сменится на «F-» и устройство снова перейдёт в рабочий режим.

Возможные варианты ошибок:

• • F1 – нет сопротивления испарителя (не установлен испаритель / обрыв спирали);
  • F2 – слишком высокое сопротивление испарителя (более 3,0 Ом);
  • F3 – слишком низкое сопротивление испарителя (менее 0,7 Ом);
  • F4 – короткое замыкание или колебание контакта («плавающее» сопротивление);
  • F5 – слишком низкий заряд аккумулятора (ниже установленного минимального уровня, замеряется под нагрузкой);
  • F6 – перегрев устройства (температура платы более 55°C);
  • F7 – превышение времени непрерывной подачи напряжения (длительности затяжки);
  • F8 – слишком низкое сопротивление испарителя для заданной мощности (ограничение по силе тока).

Особое внимание заслуживает ошибка F7. В устройстве имеется ограничение «длительности затяжки» (непрерывной подачи напряжения к испарителю). В Telegonos при мощности до 10 Вт это 20 с. После 10 Вт каждый дополнительный ватт уменьшает допустимое время подачи напряжения на 1 с. Например: 11 Вт – 19 с, 12 Вт – 18 с, …, 16 Вт – 14 с.

При случайном нажатии на кнопку (при переноске или хранении в незаблокированном состоянии) после допустимого промежутка времени возникнет индикация ошибки F7 и дальнейшее нажатие на кнопку не вызовет подачу напряжения.

Когда данная неприятность будет обнаружена владельцем, надо «сбросить» ошибку и продолжить пользоваться устройством.

Power control (режим «бустера») в Telegonos от dicodes

В подменю EF (Extended Functions) участника обзора имеется возможность активировать функцию кратковременного повышения мощности – пункт Pc (Power control).

По умолчанию там установлено значение «0» – функция выключена.

Кроме этого возможны варианты настроек, при которых в начале каждой затяжки будет осуществляться кратковременное увеличение мощности (значения 1–3), а также попеременная подача повышенной и установленной текущими настройками мощности (значения 4–10).

Вариант с увеличением мощности только в начале затяжки обеспечивает более быстрый нагрев спирали (особенно актуально при использовании толстых проводов или нескольких спиралей).

Вариант с попеременной подачей установленной и повышенной мощности позволяет раскрывать вкус жидкости для электронных сигарет в более широком диапазоне. Для однокомпонентных жидкостей в этом нет особого смысла, а вот жижи, в которых присутствует «букет» из разных вкусов – от этого могут выиграть.

Поскольку электроника dicodes подаёт к испарителю переменный ток высокой частоты, впечатления от вкуса и пара почти соответствуют характеристикам «линейного» вольтажа. Но на испарителях с обильной подачей жидкости зачастую «импульсные» источники питания позволяют добиться более «объёмного» вкуса. Возможность попеременной подачи установленной и повышенной мощности в Telegonos от dicodes создаёт подобный эффект. При этом наличие различных режимов позволяет подобрать наиболее желаемые для конкретного пользователя характеристики пара.

Чтобы лучше понять принцип упомянутых режимов, посмотрим на их иллюстрации из инструкции от производителя (графики условные).

Так выглядит график мощности на спирали испарителя при отключённой функции Power control (значение «0»):

На следующем графике видим, как изменяется мощность в режимах её увеличения в начале затяжки (значения 1–3):

А этот график иллюстрирует логику изменения мощности в режимах попеременной подачи установленной и повышенной мощности (значения 4–10) в течение одной затяжки:

При активации режимов «бустера» электроника подаёт повышенное напряжение, обеспечивающее мощность 16 Вт.

Чем больше разница между установленной в меню Pu/Pd мощностью и 16 Вт, тем более заметным будет эффект от используемых режимов. Если пользователь сам установил мощность равную 16 Вт, то от активации режимов Power control не будет никакого результата.

Также в инструкции указывается, что использование режимов 4–10 может быть целесообразно для снижения средней мощности (экономит заряд аккумулятора), при этом вкусовые ощущения будут соответствовать более высокой мощности.

В следующей таблице указано время, в течение которого используется повышенная мощность, и время использования установленной мощности. А также пример усреднённой мощности при установке в меню Pu/Pd 5 Вт.

Обращаю внимание уважаемых читателей, что использование функции Power control целесообразно на испарителях с обильной подачей жидкости. В устройствах с умеренной подачей жидкости (испарители типа genesis или «синтебаки» с тонкими фитилями) это может вызывать пересыхание фитиля спирали и подгорание жижи.

Также данную функцию можно использовать для получения ощущения более сильного TX (тротхит, удар по горлу), хотя это и не будет «правильный» никотиновый ТХ, а только ощущения от перегрева жижи.

Теперь обсудим возможности электроники участника обзора.

Электроника Telegonos от dicodes

Так выглядит плата устройства при взгляде внутрь батарейного отсека:

Общие характеристики электроники таковы:

• работа от одного аккумулятора. Максимальный вольтаж 4,5 В;
• подаваемый в коннектор вольтаж – переменный, частотой около 200 кГц;
• компактный размер платы;
• рабочий диапазон сопротивления испарителя 0,7 – 3,0 Ом. Для мощности более 15 Вт минимальное сопротивление равно 1,0 Ом. Также возможно использование испарителей с меньшим сопротивлением, однако в таком случае устройство не сможет обеспечить максимально возможную мощность. Например, при сопротивлении 0,3 Ом максимально возможная мощность составит 10 Вт. Полный диапазон сопротивлений составляет 0,3 – 9,9 Ом. Но точность измерения сопротивления вне границ рабочего диапазона – низкая. Также при сопротивлении более 3,0 Ом невозможно обеспечение высокой мощности;
  управление одной кнопкой;
• защита от длительного нажатия на кнопку (ограничение длительности затяжки);
• защита от неправильной полярности установки аккумулятора;
• защита от короткого замыкания в испарителе;
• защита от глубокого разряда аккумулятора;
• возможность кратковременного обеспечения повышенной мощности (режим «бустера»);
  постепенное снижение подаваемой мощности при приближении к нижней границе разряда аккумулятора (режим «докуривания»).

Данная функция реализована следующим образом. В электронику заложен график постепенного снижения мощности. Для Telegonos границей снижения мощности является 16 Вт и установленный в меню Sb предел разряда аккумулятора +0,3 В.

Вот этот график:

На графике приведены примеры минимально уровня разряда аккумулятора 2,6 и 2,8 В. А также пример определения, с какого уровня начнётся снижение подаваемой мощности, установленной на уровне 10 Вт.

При достижении остатка заряда, способного обеспечить только 5 Вт мощности, – устройство сообщает об ошибке F5.

• индикация малого остатка заряда аккумулятора. Попеременно мигающие точки «. .» означают, что заряда недостаточно для поддержания заданной мощности и происходит парение в режиме «докуривания»;
• защита от перегрева платы;
• автоматическое отключение устройства;
• измерение сопротивления испарителя;
• подача напряжения, обеспечивающего заданную мощность с учётом сопротивления испарителя;
• измерение остатка заряда аккумулятора под нагрузкой и без нагрузки;
  максимальная сила тока 7 А.

Технические характеристики Telegonos от dicodes

• тип устройства: однобатарейный вариватт для аккумулятора 14500 / 14650 (разные версии);
• подаваемый вольтаж – переменный ток высокой частоты (около 200 кГц);
• максимально допустимая сила тока 7 А;
• пределы регулировки мощности 5 – 12 (16) Вт с шагом 0,5 / 1 Вт;
• наружный диаметр деталей 17 мм;
• длина (версия для аккумулятора 14500) 101 мм;
• вес (версия для аккумулятора 14500) 81 г;
• электронная защита от ошибочной полярности при установке аккумулятора, защита от короткого замыкания и перегрева.

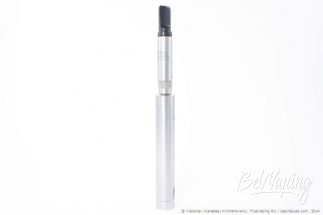

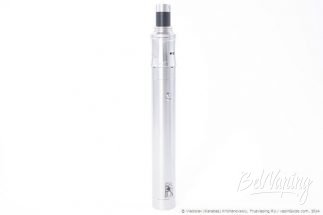

Сочетание Telegonos от dicodes с испарителями

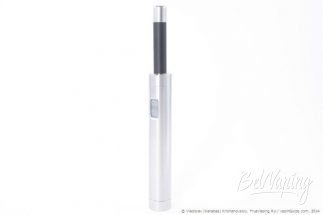

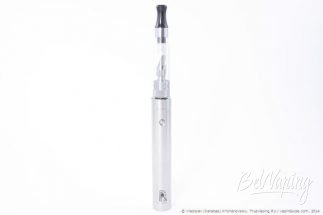

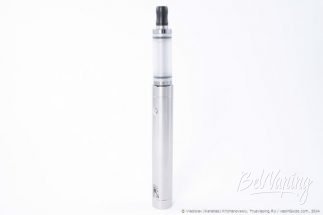

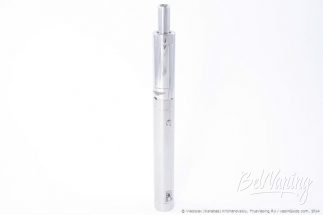

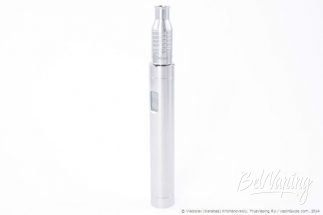

Диаметр устройства равен 17 мм. С ним гармонично будут сочетаться сопоставимые по размеру испарители. Более тонкие – тоже неплохо. А вот более габаритные – уже не очень (разве что только немного крупнее). Давайте посмотрим, как это выглядит:

На фото увидели Cyclone Top Feed AFC, GG Penelope V3, GP Spheroid V3, 510 DCT 3,5 мл, THE Dripper Spiral, iClear 16 от Innokin, Bulli-Smoker A2, BOGE Cartomizer 510D.

Впечатления от Telegonos от dicodes

Мои личные впечатления от участника обзора проще всего показать на фотографии:

На сегодняшний день Telegonos от dicodes является наиболее удачным вариантом для использования с GG Penelope. И именно за эту возможность искренне благодарю производителя.

Также Telegonos является удобным для использования с другими «тонкими» испарителями самых разнообразных конструкций. Этому способствуют возможности регулировки мощности и характеристик подаваемого вольтажа.

Разнообразные дополнительные настройки делают использование устройства комфортным. А функция Power control позволяет получать разнообразные впечатления от хорошо знакомых испарителей и жидкостей.

В общем, данное устройство стало для меня очень приятным «открытием». Последнюю неделю выходя из дому беру с собой именно его.

Если честно, то компактных устройств с электроникой – не так и много. К тому же плата от dicodes предоставляет владельцам таких устройств обширные возможности. Потому рассмотренный «малыш» заслуживает самого пристального внимания пользователей. Особенно владельцев GG Penelope.

Так что – рекомендую!

Общие впечатления от продукции dicodes

Мне вариватты от dicodes понравились. По простым причинам:

• толковая электроника с хорошими характеристиками и широкими возможностями. Да и габариты устройств получились компактными;
• устройства имеют аккуратный и лаконичный внешний вид. Очень «немецкий»;
• три варианта диаметров (17 мм, 19 мм и 22 мм) позволяют использовать самые разнообразные испарители.

Три (даже четыре, если отдельно рассматривать разные версии Dani) варианта вариваттов – редкое разнообразие. Что является свидетельством внимательного отношения производителя к потребностям пользователя. Это вызывает уважение.

Единственное, что хотелось бы изменить в рассмотренных девайсах, – это облегчить массивные крышки батарейного отсека в Telegonos и Dani. В остальном же (хотя давно перестал давать подобные оценки) – это «устройства класса А», которые можно смело рекомендовать уважаемым читателям.

На этом всё. Хорошего нам всем пара!

С уважением,
Владислав Karabas

P.S.: притом, что вся продукция dicodes понравилась, два устройства полюбились больше всего. Это Dani Extreme M (+ Extension Cap for Dani) под 18650 аккумулятор. И, как несложно догадаться, Telegonos 14500. Dani вытеснил из моего повседневного арсенала один из имеющихся экземпляров ProVari mini. А Telegonos сменил Nemi (Nemesis mini), с которым ранее использовал GG Penelope. Такие вот пироги.
