Обзор механического мода TimesVape SAINT
Обзор механического мода TimesVape SAINT
0

В этом обзоре я расскажу об механическом моде с очень интересной кнопкой и всеядным форм-фактором от компании TimesVape под названием SAINT.

Внимание: Всё написанное ниже — является моим личным мнением. Ваше восприятие прекрасного может отличаться от моего. Не только фломастеры разные, но и их коробки!

Производитель SAINT MOD

Данный механический мод придуман и сделан китайской компанией TimesVape совместно с неким LZ Vape. К моему большому сожалению, я понятия не имею кто это (и даже Google мне не помог). Возможно, это кто-то из обзорщиков, а возможно, это имя дизайн-студии или даже прозвище какого-нибудь особо известного в Китае инженера. Сама компания TimesVape в первую очередь известна своей оригинальной продукцией и отсутствием ярого подражания другим брендам, так получилось и с новым модом под простым названием SAINT.

Цена в онлайн магазинах: 2FDEAL $27.99 | 3FVAPE $29.99

Упаковка SAINT MOD

TimesVape SAINT - упаковка

Мод продаётся в картонном тубусе, на котором присутствует минимум информации: с одной стороны название SAINT, сделанное в стиле очень тяжёлых металлических групп, а с другой нанесены названия всех сторон принимавших участие в создании мода и какой-то хитрый иероглиф.

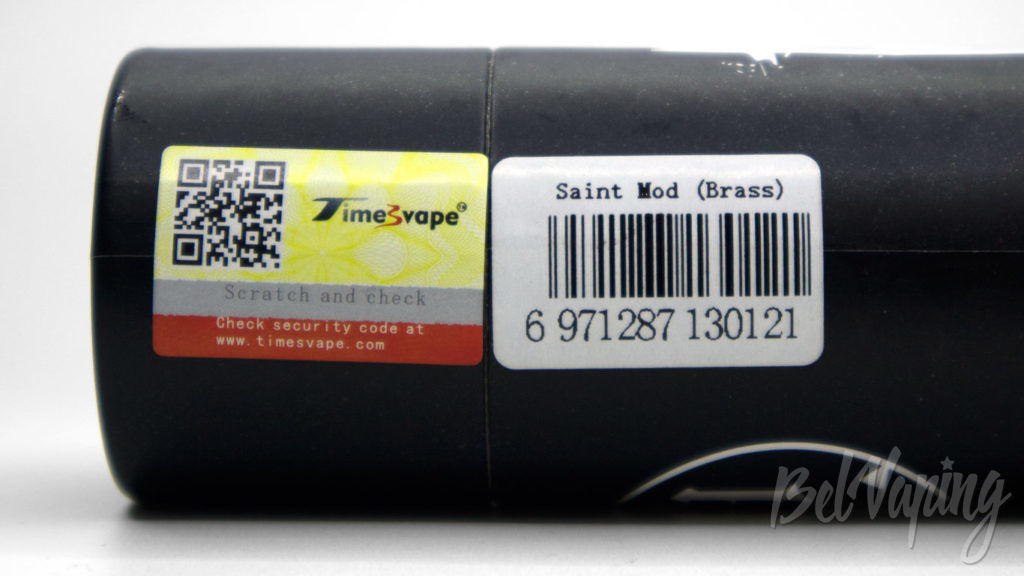

TimesVape SAINT - информация на упаковке

Из дополнительной информации присутствуют только две наклейки: на одной штрих-код с названием и материалом, из которого сделан девайс, а на второй нанесен код проверки оригинальности.

Что в коробке

TimesVape SAINT - мешочек

Внутри вас в первую очередь встретит замшевый мешочек на завязках. С одной стороны, это приятное дополнение, а с другой, полноценно использовать этот мешок не получится: во-первых, мод с дрипкой внутрь уже не влезает, а во-вторых, качественный он только снаружи, а внутри грубые швы и довольно шершавая структура, которой теоретически вполне можно поцарапать полированную поверхность мода.

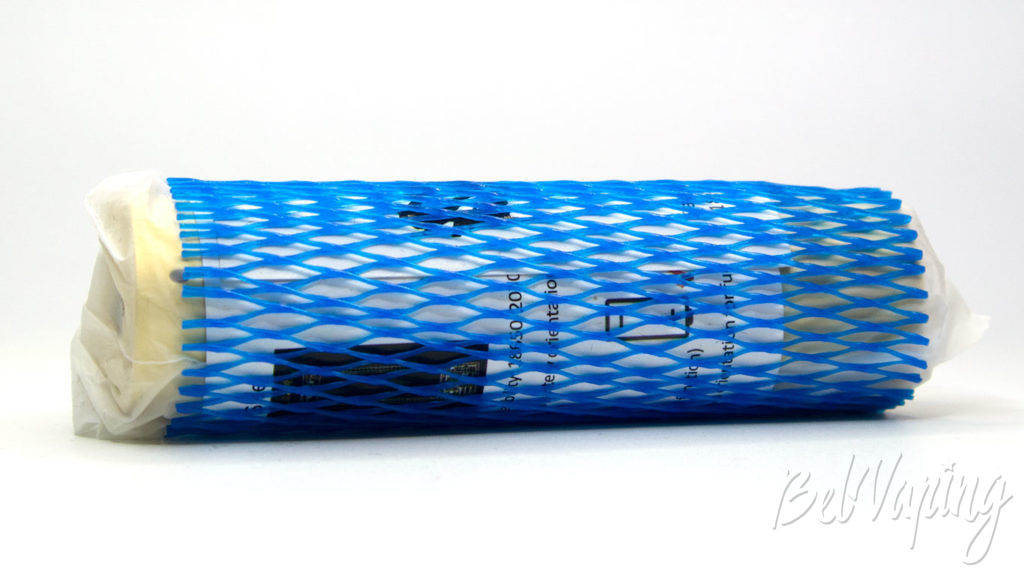

TimesVape SAINT - транспортная упаковка

В мешочке расположился сам мод, упакованный с полупрозрачный пакет, обвёрнутый инструкцией и уложенный в пластиковую сеточку.

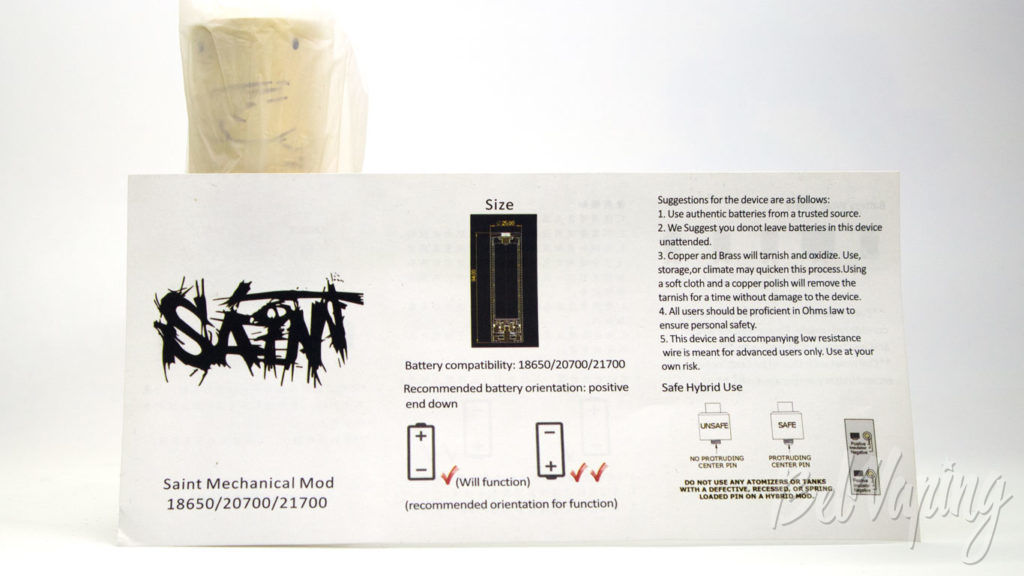

TimesVape SAINT - инструкция

Инструкция сделана на двух языках, английском и китайском. Никаких особых откровений в ней нет, разве что указан формат поддерживаемых аккумуляторов и мутная схема самого мода. Дополнительно приведена краткая справка, как правильно устанавливать аккумулятор (почему-то плюсом вниз, хотя газоотводные отверстия сверху), какой пин должен быть у испарителя (естественно выступающий), какая должна быть изоляция (целая). И чуть-чуть про общие правила использования механических модов.

Несмотря на то, что мод может работать с аккумуляторами 21700, компания TimesVape не рекомендует использовать отдельные модели в виду их слишком большой толщины!

TimesVape SAINT mod - рекомендуемые аккумуляторы 21700

Изображение с сайта timesvape.com

SAINT MOD. Конструктив

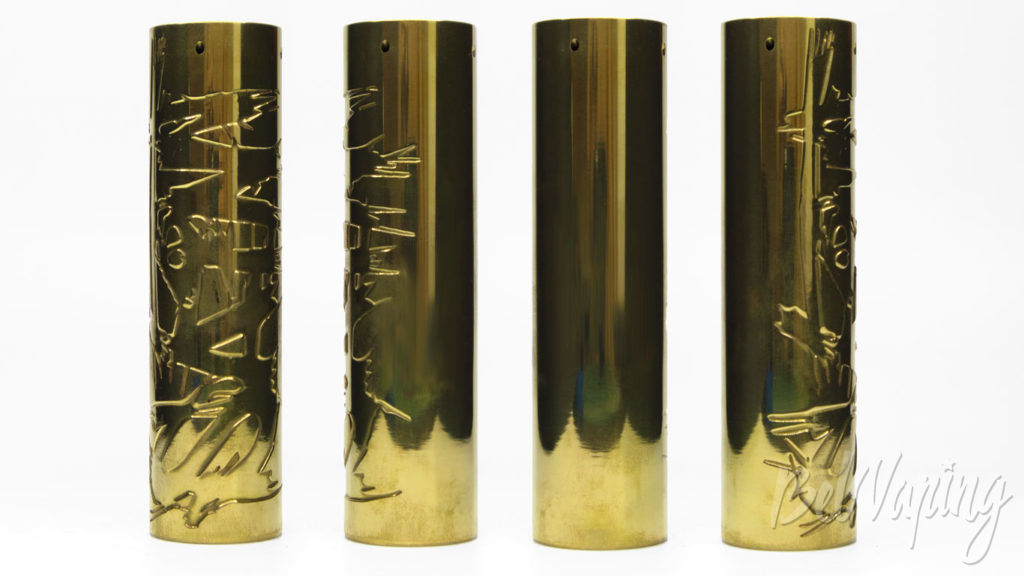

 TimesVape SAINT - внешний вид

Внешний вид SAINT MOD очень простой, практически скучный — простая прямая труба диаметром 25 миллиметров. Но главную дизайнерскую «изюминку» и заметное отличие от других модов не заметить практически невозможно, это крупная и глубокая штамповка названия мода на всю длину мода. Благодаря этой надписи, устройство выглядит весьма привлекательно и одновременно уверенно и цепко лежит в руке.

Размеры и особенности SAINT MOD

Внешний диаметр 25 мм
Посадочный диаметр 25 мм
Высота 94,5 мм
Поддерживаемые форматы аккумуляторов 18650/20700/21700
Постоянный контакт Нет
Коннектор Гибридный
Подстройка под длину пина испарителя Есть, ручная
Блокировка кнопки Нет
Возможные цвета и материалы изготовления Латунь, медь

TimesVape SAINT mod - варианты испольнения

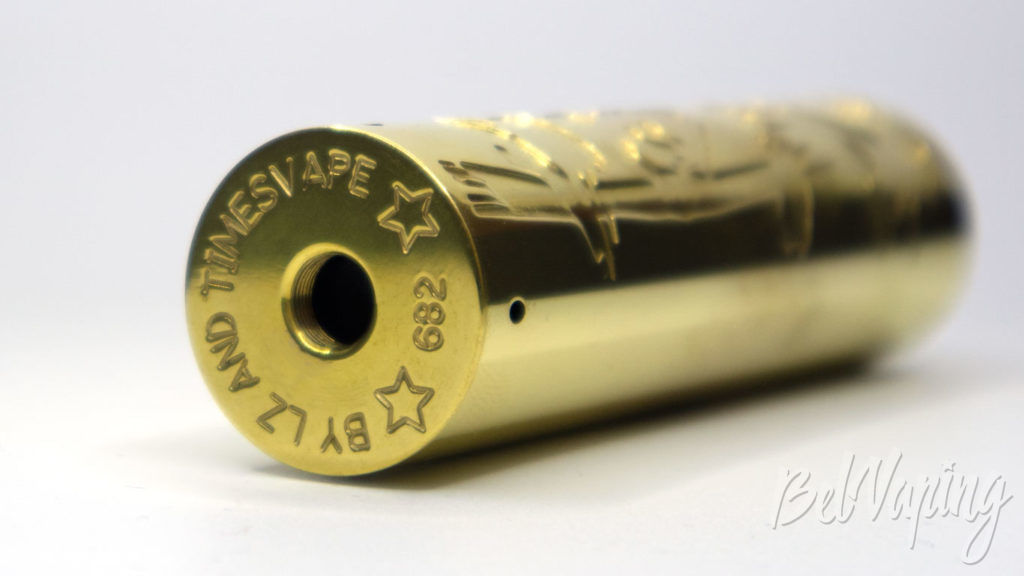

TimesVape SAINT - вид сверху

В верхней части мода расположился гибридный 510 коннектор, площадка вокруг него ровная, никаких технических средств препятствующих прилипанию дрипки к моду тут нет. Зато есть надписи вокруг коннектора с именами производителей и серийным номером.

TimesVape SAINT - отверстия отвода газов

Чуть ниже расположились четыре газоотводных отверстия. Для разнообразия они просверлены под углом и направлены сверху вниз. Я думаю, это не лучшее решение, причём сразу по нескольким причинам: так сюда будет затекать жидкость при переливах дрипки, а во время выхода газов основной поток будет направлен вам в лицо. Всё же нижнее расположение газоотводных отверстий видится мне более адекватным.

TimesVape SAINT - вид снизу

В нижней части ожидаемо расположена кнопка. Тут она сделана с порядком выступающим глифом звезды и на первый взгляд полностью утопает в корпусе.

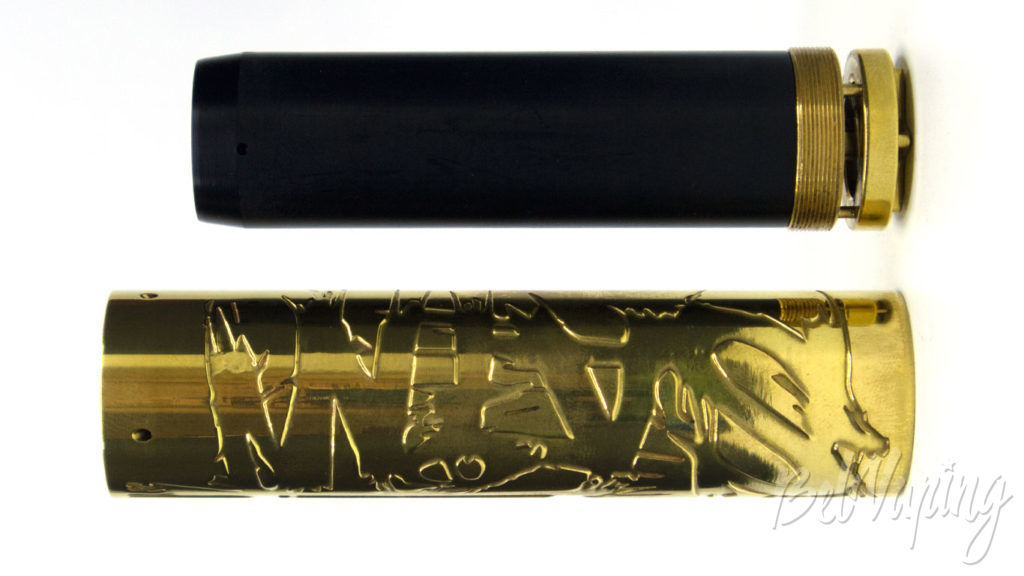

TimesVape SAINT - переходник на 18650

После выкручивания кнопки (а сделать это довольно легко, пальцы хорошо цепляются за лучи звёздного глифа) вы увидите пластиковый тубус-переходник для аккумулятора 18650. От других подобных переходников этот отличается большей длиной, он частично надевается на кнопку и полностью защищает 18650 он контакта с корпусом мода. С таким переходником теоретически можно использовать аккумулятор без изоляции вовсе, но лучше так все же не делать.

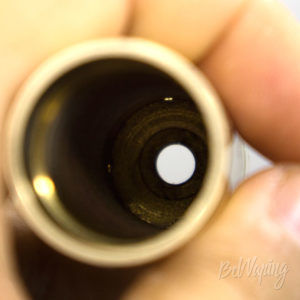

TimesVape SAINT - резьбы внутри мода TimesVape SAINT - защита от КЗ возле коннектора

Изнутри, возле 510 коннектора, производитель предусмотрел защиту от короткого замыкания в виде небольшой проточки. Внутренняя поверхность мода неплохо обработано, да и к резьбам у меня претензий нет никаких, качество изготовления на достойном уровне.

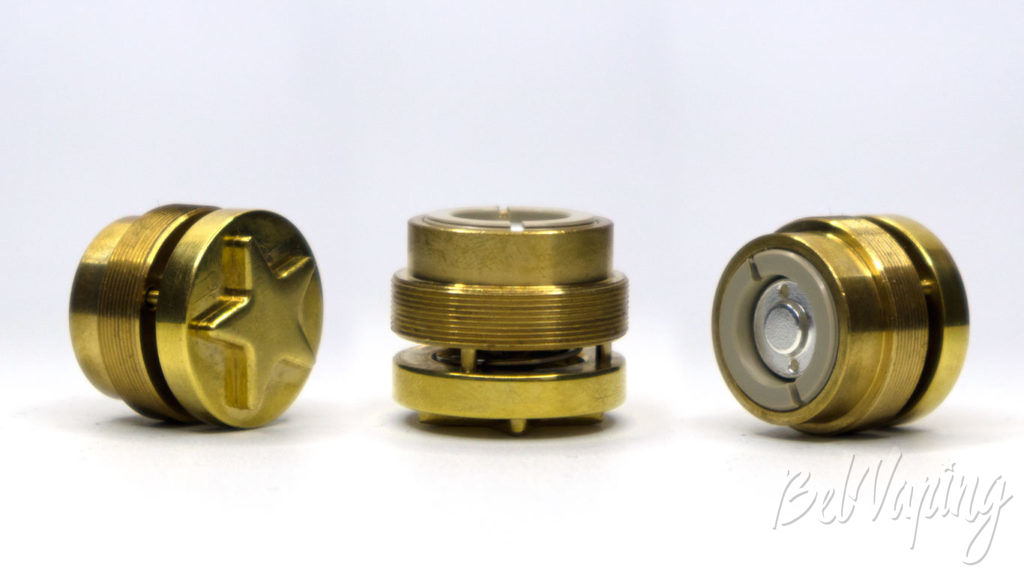

TimesVape SAINT - кнопка в сборе

И, наконец, перейдём к самой любопытной части мода — кнопке. Данный узел вкручивается в мод через весьма мелкую и качественную резьбу на неподвижной части кнопки, а подвижная скользит вместе с толкателем по трём тонким направляющим. Такая конструкция хорошо себя показала при нажатии точно в центр кнопки, но практически всегда клинит при нажатии возле самого края. В случае мода SAINT это тоже так, но абсолютно несущественно, из-за той самой выступающей звёздочки попасть на край практически нереально и все нажатия происходят куда надо. Постройка под длину пина дрипки происходит путём простого вкручивания кнопки «до упора» при вставленном аккумуляторе, т.е. всегда, просто и ненавязчиво.

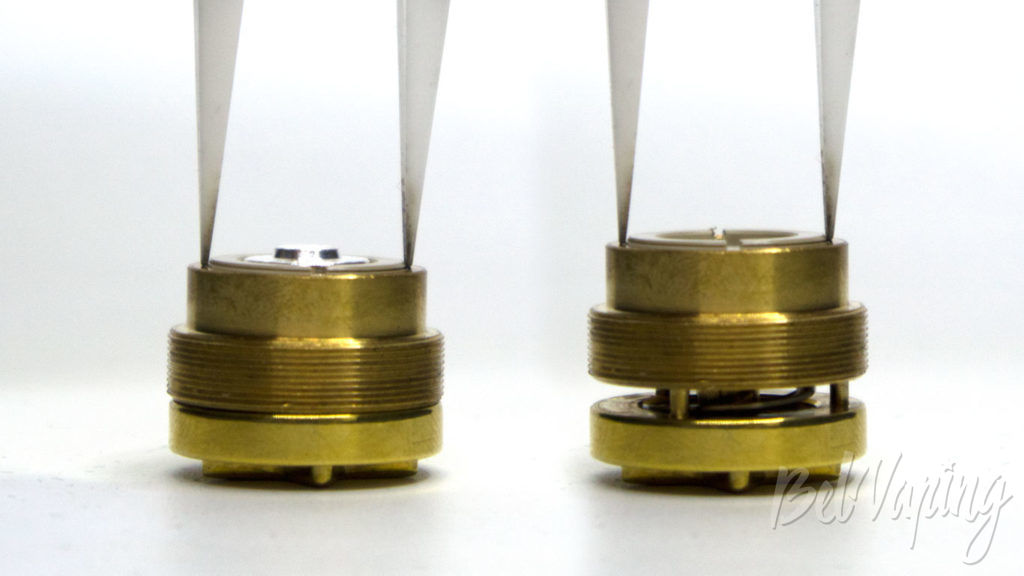

TimesVape SAINT - ход кнопки

На фото выше показан основной принцип действия кнопки и отлично видно, что это классическая конструкция без постоянного контакта. Если вы недоумеваете, почему я её уже дважды назвал «интересной» — сейчас всё станет понятно.

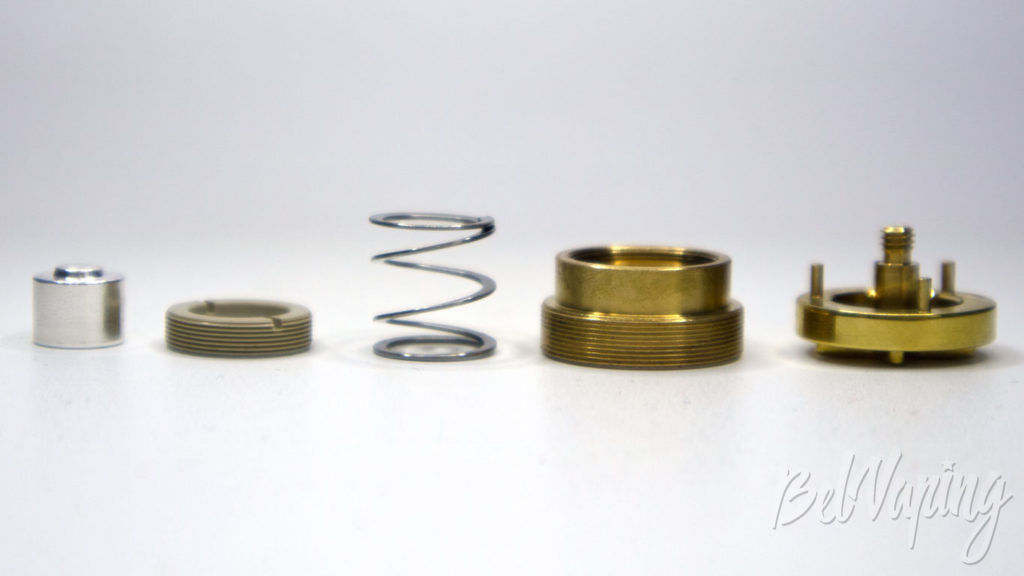

TimesVape SAINT - элементы кнопки

Кнопка разбирается на 5 отдельных деталей: контакт толкателя, изолятор, пружина, корпус кнопки и толкатель. Рассмотрим каждую часть подробнее.

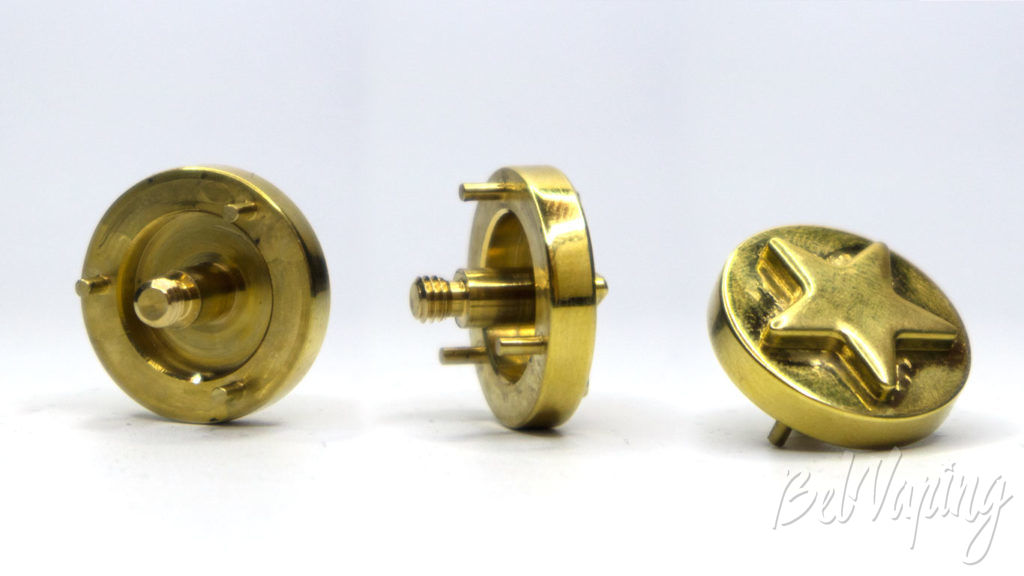

TimesVape SAINT - толкательТолкатель, совмещённый с толкателем кнопки — довольно хитрого вида деталь с центральным штоком, на который накручивается контакт и тремя тонкими шпильками, одновременно выполняющими роль направляющих, удерживающих детали от взаимного смещения и проворота друг относительно друга. Решение намного более простое, чем изготовление многогранного штока толкателя и более надёжное, ведь в цепи этот элемент вообще никак не участвует.

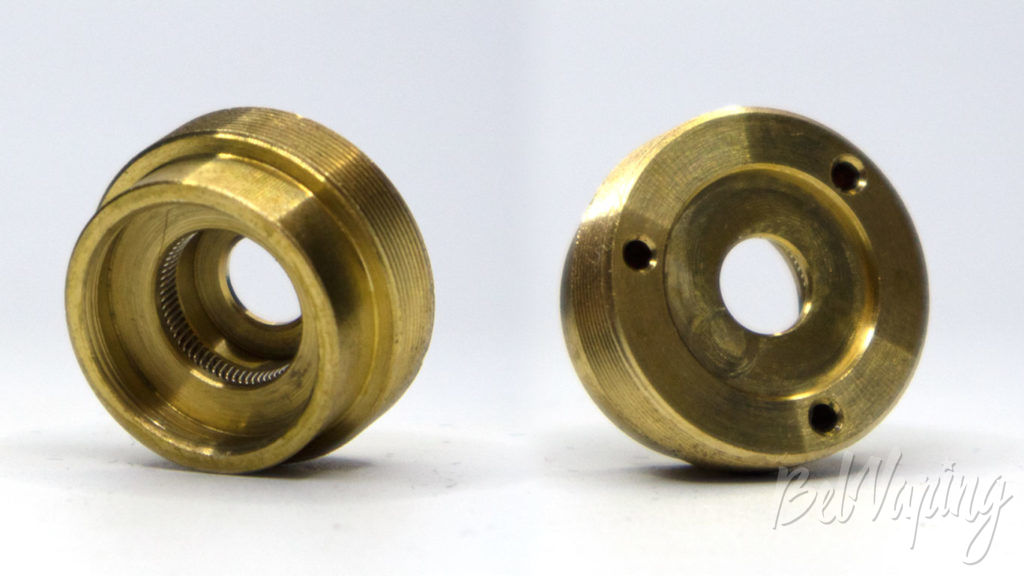

TimesVape SAINT - основание кнопкиКорпус кнопки, самая интересная часть мода, даже не столько сам корпус, сколько тонкая пружинка, расположенная внутри. Главная идея заключается в том, что эта деталь всегда неподвижно находится в моде и не касается ни аккумулятора ни самой кнопки, а только посеребренного контакта. При этом опоясывающая контакт пружина не только его сжимает, обеспечивая стабильную передачу тока, но и очищает при каждом нажатии.

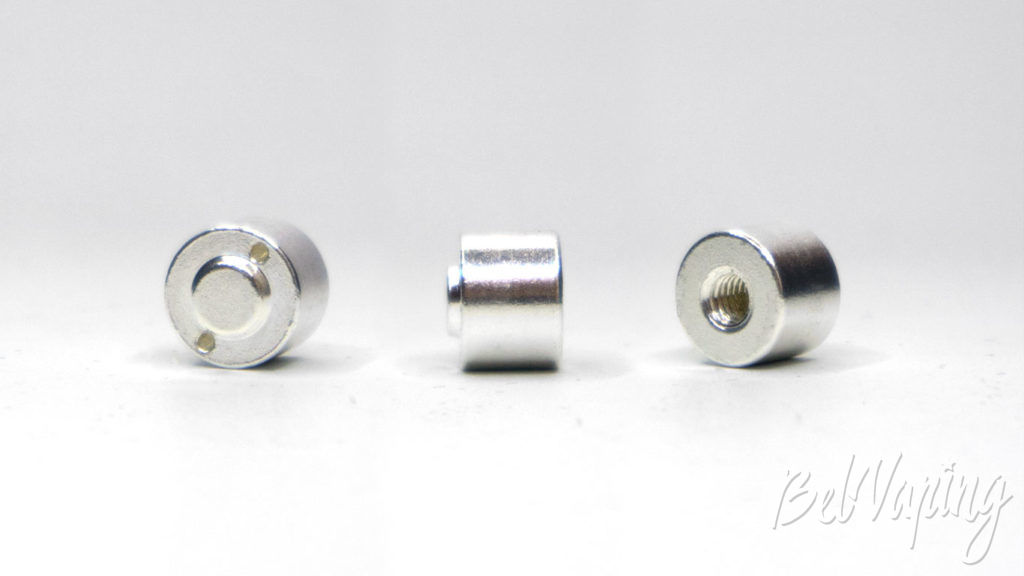

TimesVape SAINT - контакт

При этом контакт хоть и сделано как весь остальной мод из латуни, но покрыт серебром со всех сторон, а в верхней части, там где он касается аккумулятора, ещё и уменьшается в диаметре, обеспечивая более плотный контакт в момент нажатия на кнопку.

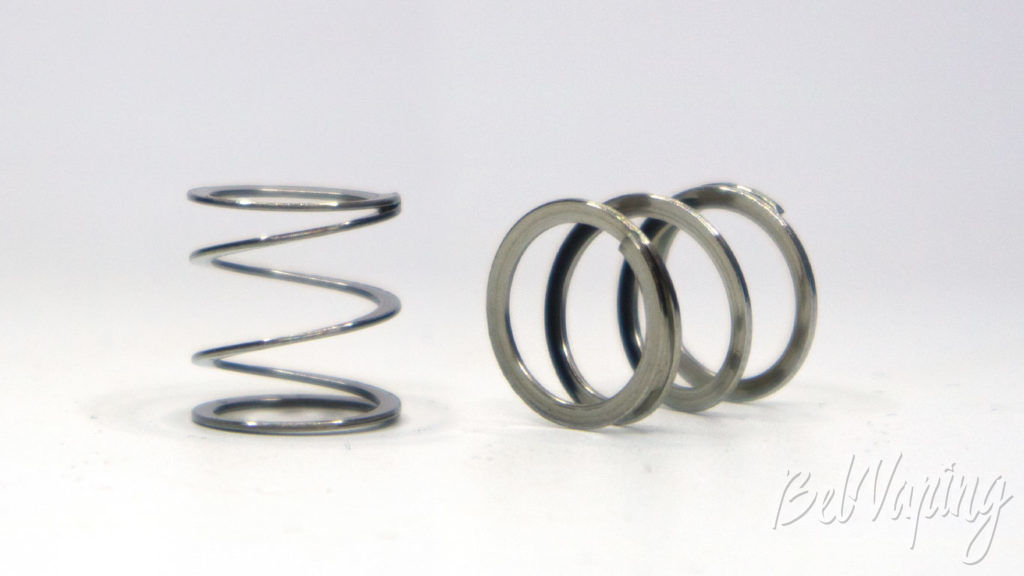

TimesVape SAINT - пружина

Пружину инженеры из TimesVape установили плоскую, хотя сюда можно было поставить вообще всё что угодно, от пластиковой или волновой, до классической круглой или магнитов, всё равно в цепи деталь не участвует.

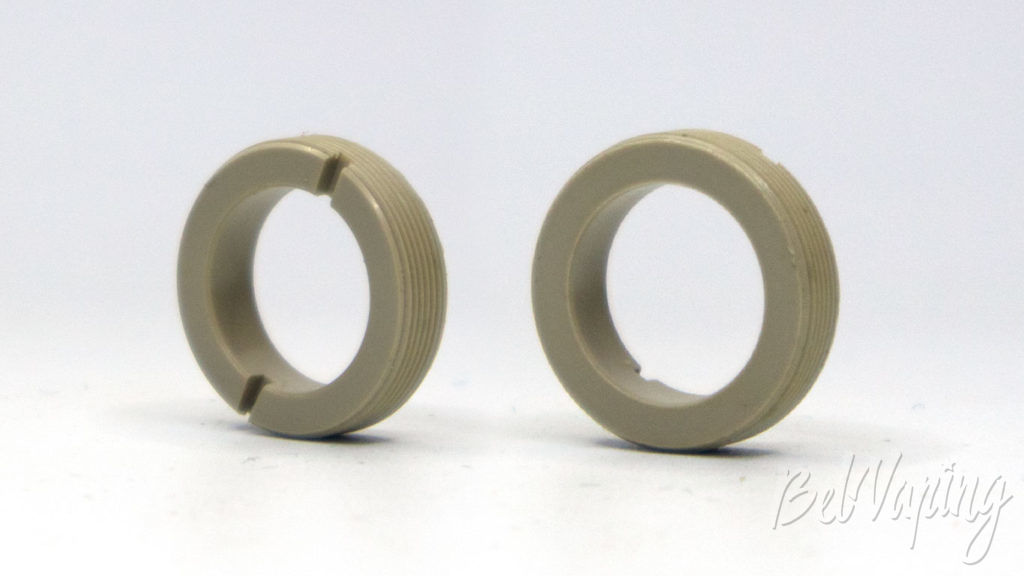

TimesVape SAINT - изоляторИ, наконец, последний элемент кнопки, изолятор. Примечателен левой резьбой, что позволяет ему покидать свое место при вкручивании кнопки в мод и подстраиваться под длину пина дрипки, т.е. в момент контакта с аккумулятором.

TimesVape SAINT - сборка кнопки

Собирается кнопка так же просто, как и разбирается: помещаем пружину между толкателем и корпусом кнопки, попадаем направляющими в отверстия и фиксируем посеребренным контактом. Если вы выкручивали изолятор, ставьте его на место, и кнопка полностью собрана.

SAINT MOD. Личные впечатления

Что понравилось

  • Внешний вид
  • Конструктив кнопки
  • 18650/20700/21700

Что просто хорошо

  • Мешочек в комплекте
  • Нормальная работа даже без постоянного контакта
  • Гибридный коннектор
  • Посеребренный контакт
  • Есть латунная и медные версии

Что могло быть лучше

  • Нет проточки вокруг 510 коннектора, предотвращающей прилипание дрипки
  • Нет постоянного контакта
  • Отверстия для отвода газов не на своём месте

Что спорно

  • Диаметр 25 миллиметров
  • Требует регулярной полировки

Итого

TimesVape SAINT - внешний вид с разными испарителями

Механический мод SAINT получился. Он не стоит на переднем крае прогресса и почти не содержит прорывных технических решений, но зато он стабильно работает, есть вменяемая подстройка под пару аккумулятор/дрипка и удобно нажимаемая кнопка, требующая минимум внимания и редкое обслуживание. Небольшое глазное кровотечение вызывает только посадочная площадка диаметром 25 миллиметров, все стандартные дрипки садятся с маленькой, но постоянно бросающейся в глаза ступенькой. А вот единственная в моей коллекции DRA диаметром 25 — стала сюда как влитая.

Если вас не пугают регулярные полировки корпуса и вам нужен мод под 25 мм, обязательно обратите внимание на продукцию TimesVape. Особенно в виду не так давно упавшей цены. На больше сайтов она до сих пор стоит на отметке $90 — 95, а на крупном портале на букву A — всего 50$ за латунную и 55$ за медную версию.
