Как должно выглядеть и сколько стоить хорошее устройство для вейпинга? Компания Rincoe, специализирующаяся на бюджетных решениях, в очередной раз на примере Manto AIO XR подробно нам это демонстрирует.

Спасибо производителю Rincoe за предоставленный для обзора Manto AIO XR 80W Kit

Давным-давно, еще до появления всех этих ваших подов и подмодов на рынке жил и здравствовал единственный в своем роде, великий и ужасный девайс под названием Billet Box. По своему конструктиву «коробочка с детальками» предоставляла из себя боксмод со сменными аккумуляторами (18350 и 18650) с интегрированным внутрь корпуса баком, т.е. являлась классическим AIO, объединявшая атомайзер и батарейный блок с платой в одном корпусе, из которого торчал лишь небольшой мундштук. Девайс стал первым в своем роде и быстро получил, как говорят в подобных случаях, «широкую известность в узких кругах». «Широкую», потому что практически любой вейпер, который давно следит за индустрией и интересуется уникальными девайсами, хотя бы раз слышал об этом удивительном устройстве, а «в узких», потому что из-за достаточно высокой стоимости продукта ($300) мало кто способен раскошелиться на такую покупку. К слову, даже «законодатель мод», китайская компания Dotmod, выпустив свою жалкую пародию на это божественное устройство под названием dotAIO за цену в три раза меньше, использовала поддержку испарителей от Aspire Nautilus, за счет чего и смогла повторить успех оригинала. При этом одновременно заработала и приличную порцию денег, и хейта в свой адрес из-за постоянно текущей конструкции в первой ревизии. Надо ли говорить о том, что это была не единственная попытка китайцев впихнуть все в один корпус, другие производители многократно делали это раньше и успешнее, достаточно вспомнить древние eGrip VT и Kanger NEBOX, а также последовавший недавно еще и целый вал подмодов. Компания Rincoe, наш давний знакомый, выпускает девайс уже не в первый раз, в портфолио производителя есть неплохое и довольно успешное устройство под названием Manto AIO, которое на страницах сайта рассматривал Zuncl. А сегодня у нас на обзоре вторая, более новая версия, получившая название Manto AIO XR, частично совместимая с предшественником, в чем-то уступающая ему, а в кое в чем способная дать фору даже Billet Box. В плане цены так точно.

Упаковка Manto AIO XR

Упаковка Rincoe Manto AIO XR спереди Упаковка Rincoe Manto AIO XR сзади Упаковка Rincoe Manto AIO XR внутри

Набор попадает вам в руки в небольшой картонной коробочке с ярким сливом, под которым нет даже крышки (экономия и eco-friendly, все дела). На лицевой стороне упаковки изображен девайс черного цвета, в отдельных окошках перечислены основные достоинства устройства, справа в кружке указана актуальная расцветка (ко мне попал Tiffany Blue); на обороте перечислены комплектация, предупреждения и реквизиты производителя, а на отдельной наклейке находится слой со стираемой полосой, где прячется код проверки оригинальности вашей покупки (вводить необходимо на этой странице).

Комплект поставки набора Manto AIO XR

Комплект Rincoe Manto AIO XR

  • Manto AIO XR
  • Картридж с установленным испарителем на сетке 0,3 Ома
  • Испаритель на сетке на 0,15 Ом
  • Кабель для зарядки USB Type-C
  • Сертификат (карточка отдела технического контроля)
  • Гарантийный талон
  • Руководство пользователя
  • Карточка с предупреждением об используемых аккумуляторах
  • Руководство пользователя

Комплект вполне самодостаточный, чтобы запустить устройство из коробки сразу после покупки, вам понадобятся только аккумулятор и жидкость. Кабель для зарядки оказался коротковат, но этим грешат очень многие наборы, так что жаловаться смысла особого нет.

Инструкции к Rincoe Manto AIO XR

Внутри коробки обнаружилась еще и пачка бумажек разной плотности и цветастости, среди которых самой полезной можно назвать мануал с цветными иллюстрациями, но на единственном, английском языке.

Внешний вид и конструктив Manto AIO XR

Внешний вид Rincoe Manto AIO XR

Устройство выглядит довольно просто и каким-то игрушечным: легкая (даже с установленным аккумулятором очень легкая) и небольшая коробочка с торчащим сверху коротким мундштуком. А изображение на морскую тематику с мультяшным якорем и небольшим штурвалом вообще никак не позволяет воспринимать Manto AIO XR всерьез. Плюс ко всему этому ко мне еще приехал девайс в шикарном зелено-голубом цвете, который называется Tiffany Blue. Причем видно, кое-где даже там, где не должно, что это крашенный пластик: в районе сложного рельефа этого самого якоря есть плохо закрашенные участки. Но само покрытие выглядит вполне надежным и за пару недель эксплуатации нигде не слезло.

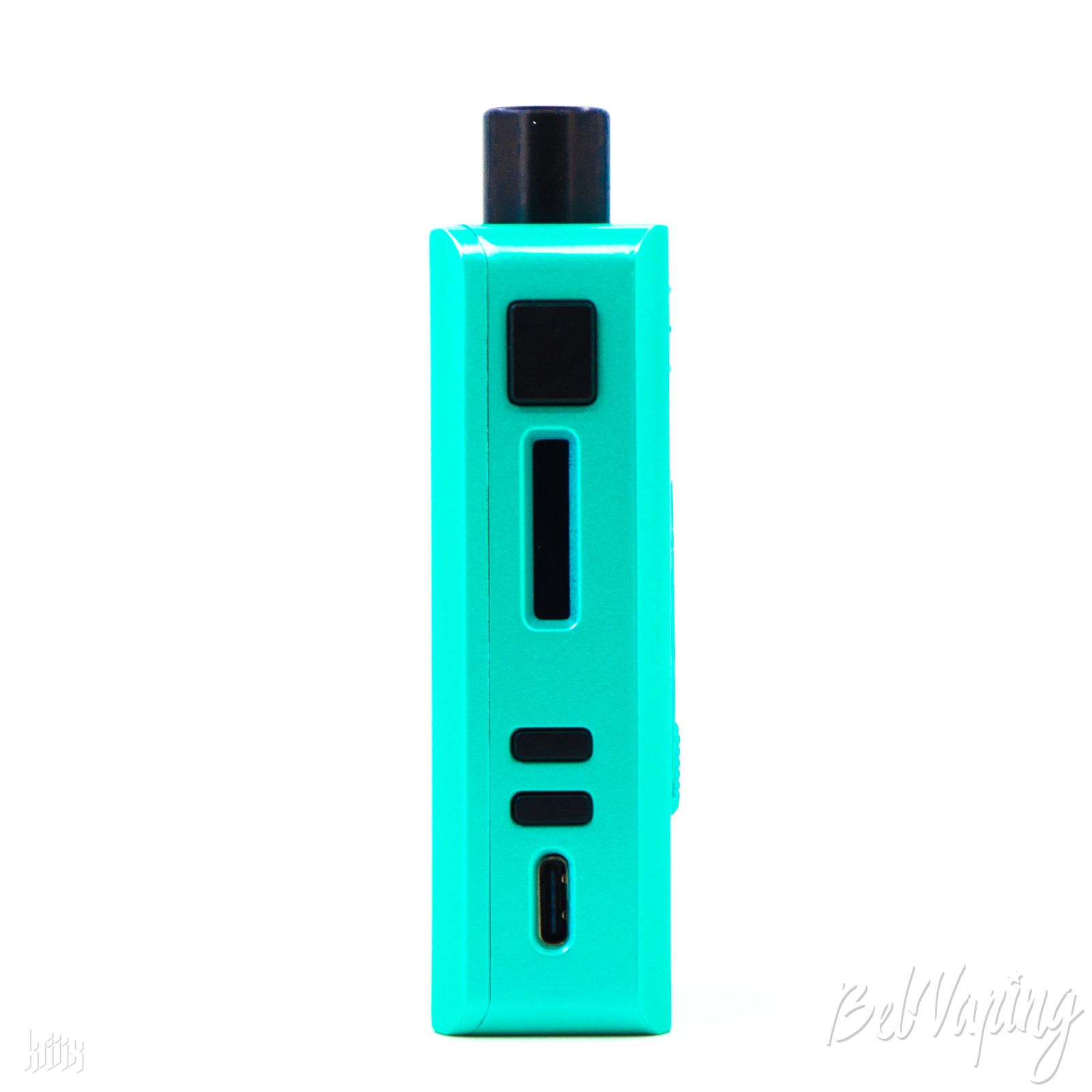

Внешний вид Rincoe Manto AIO XR спереди Внешний вид Rincoe Manto AIO XR слева Внешний вид Rincoe Manto AIO XR сзади

У корпуса закруглены все углы, плюс передние и задние ребра сильно скошены, что с одной стороны добавляет удобства, но в то же время кажется абсолютно лишним дизайнерским изыском. С противоположной от якоря стороны находится панель с двумя овальными отверстиями разного размера, через которые видны емкость картриджа и отверстие забора воздуха, на передней разместились привычные элементы управления и вертикально расположенный разъем для зарядки. Инженеры из Rincoe решили не заморачиваться, как в случае с предыдущим Manto AIO, и не переносить это все на боковую стенку, а оставить на более привычном месте — спереди.

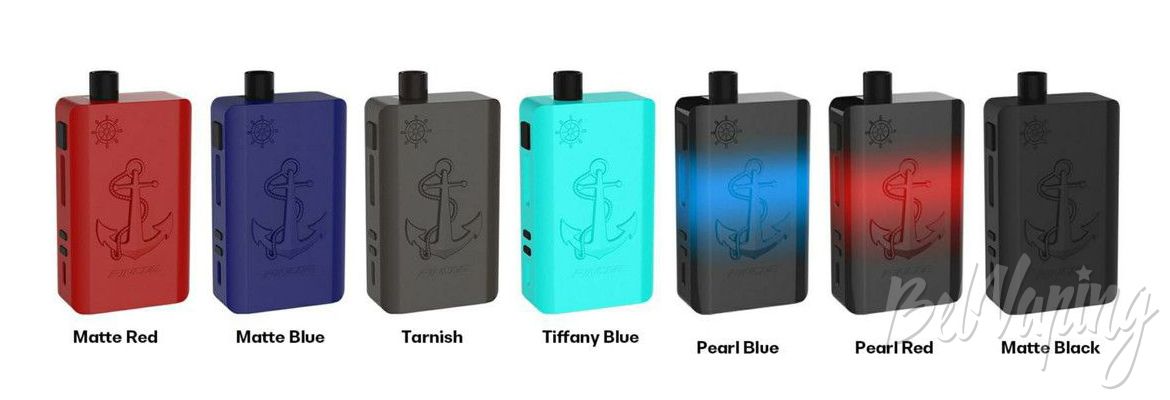

Цвета Rincoe Manto AIO XR

Цвета Rincoe Manto AIO XR

Кроме оказавшегося у меня варианта Tiffany Blue у производителя для нас приготовлено еще шесть вариантов раскрасок: матовый черный, матовый красный, матовый синий, матовый серый и «жемчужные» синий и красный.

Характеристики Manto AIO XR

  • Габариты: 25,5 * 50,0 * 80.0 мм
  • Материалы: ПК, ABS, PCTG, POM
  • Вес: 72 г (с аккумулятором: 120 г)
  • Емкость: 3 мл
  • Регулировка затяжки
  • Питание: аккумулятор 18650 (токоотдача не менее 25А)
  • Выходная мощность: 1 — 80 Вт
  • Максимальная сила тока: 30 А
  • Выходное напряжение: 4,2 В (максимум)
  • Входное напряжение: 3,0 — 4,2 В
  • Поддержка сопротивления: 0,1 — 5,0 Ом
  • Дисплей: 0,69″
  • КПД платы: 95%
  • Разъем для зарядки: USB Type-C
  • Зарядка: 5В/1А
  • Используемые испарители: от Manto AIO
  • Виды защиты:
    от переполюсовки (неправильная установка аккумулятора)
    от перегрева платы
    от низкого падения напряжения на аккумуляторе (<3,0 В)
    от короткого замыкания/высокой силы тока
    отсечка 10 секунд
  • Цвета: Pearl Blue, Pearl Red, Matte Black, Matte Red, Matte Blue, Tarnish, Tiffany Blue

Внешний вид Rincoe Manto AIO XR сверху Комплектный дриптип Rincoe Manto AIO XR Внешний вид Rincoe Manto AIO XR снизу

Верх устройства ничем не выделяется, даже комплектный дриптип из делрина черного цвета довольно стандартный. Хорошо, что это 510 формат, на место которого можно поставить любой другой, посадка в картридже (а именно непосредственно в нем стоит дриптип) не позволит сюда воткнуть только что-то с совсем высоким основанием, хотя титановую гландочесалку от Батарейкина мне поставить удалось. Снизу разместились вентиляционные отверстия платы (выхода в аккумуляторный отсек нет, но он тут и не нужен), а также стандартные пиктограммы и надписи с названием устройства и указанием авторства компании Rincoe.

Сравнение размера Rincoe Manto AIO XR с аккумулятором 18650

Коробулька Manto AIO XR на самом деле очень небольшая, всего на полтора сантиметра выше, чем аккумулятор от которого она работает. Так что любители компактных сетапов могут быть уверены, что найти другой подобный девайс со сменным элементом питания 18650 даже среди подмодов будет тяжело.

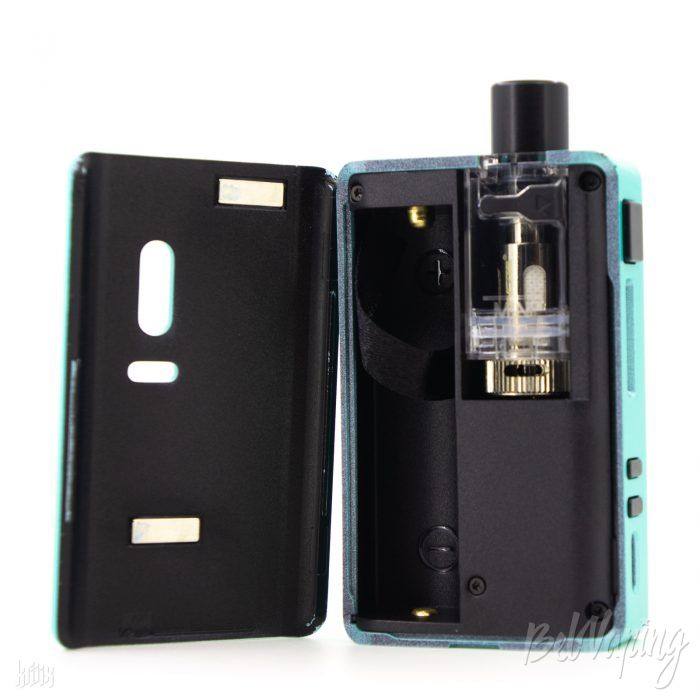

Rincoe Manto AIO XR под крышкой

Крышка, прикрывающая аккумуляторный отсек и картридж, держится на двух широких магнитах, которые вклеены прямо в нее, а вот ответные прячутся под пластиком. И хотя магниты справляются со своей работой отлично, но все-таки подгонка пластиковых деталей дает о себе знать: между деталями есть небольшой люфт и в стороны, и в вверх-вниз, причем, хорошо заметный непосредственно при использовании устройства. Внутри холдера отлична видна маркировка установки батареи: «минус» находится снизу,«плюс» — сверху.

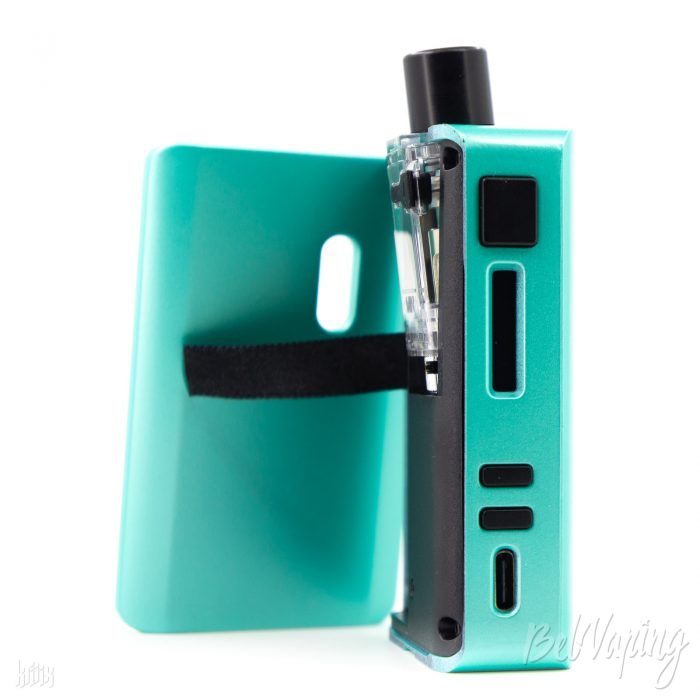

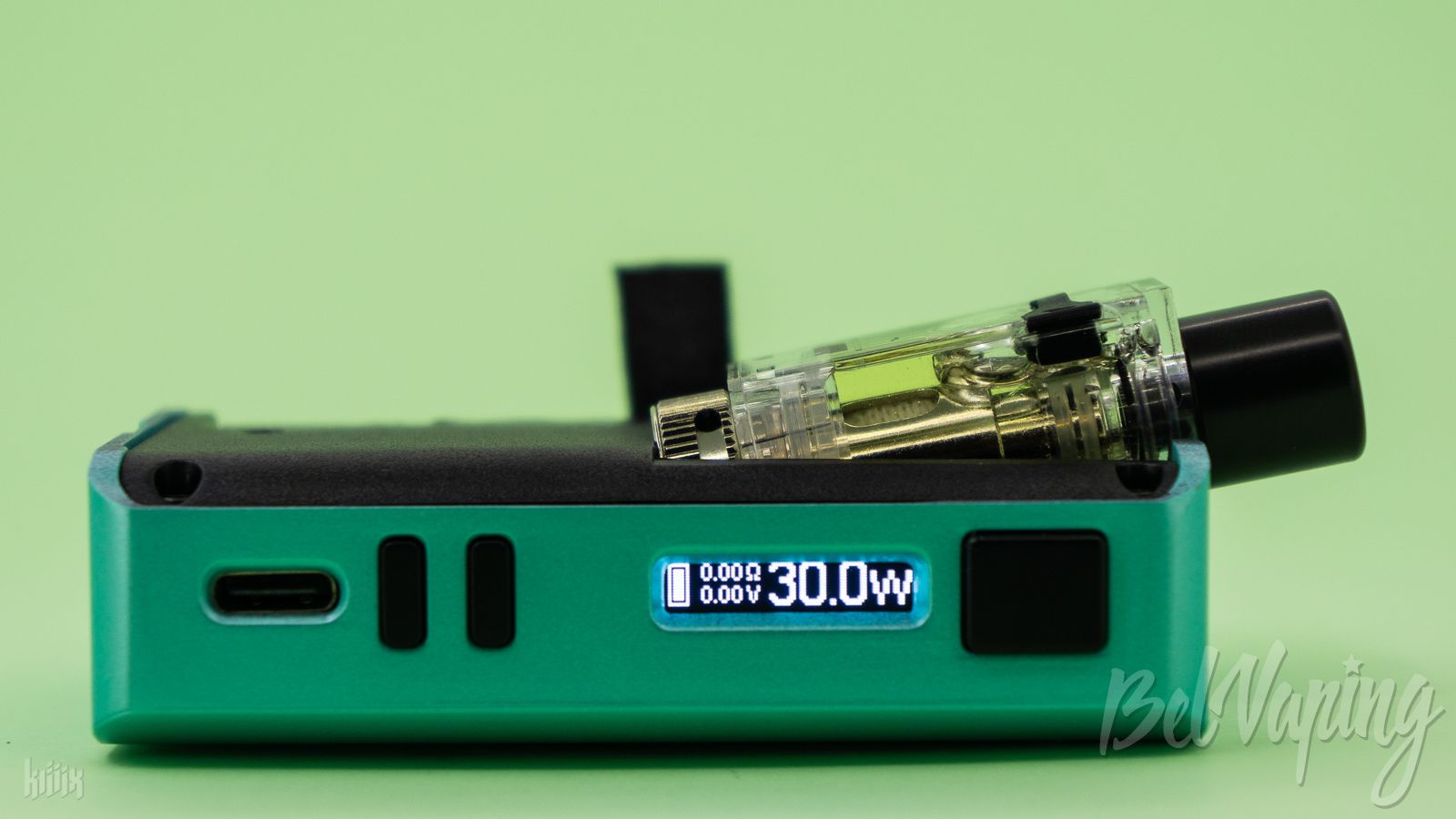

Извлечение картриджа из Rincoe Manto AIO XR

Чтобы рассмотреть все контактные площадки, придется сначала извлечь картридж, он же, по сути, встроенный атомайзер с испарителем. Делается это довольно просто, но у меня от скрипящего корпуса каждый раз екает сердце: необходимо потянуть за дриптип, наклонить картридж и уже после этого можно вытянуть всю конструкию из корпуса.

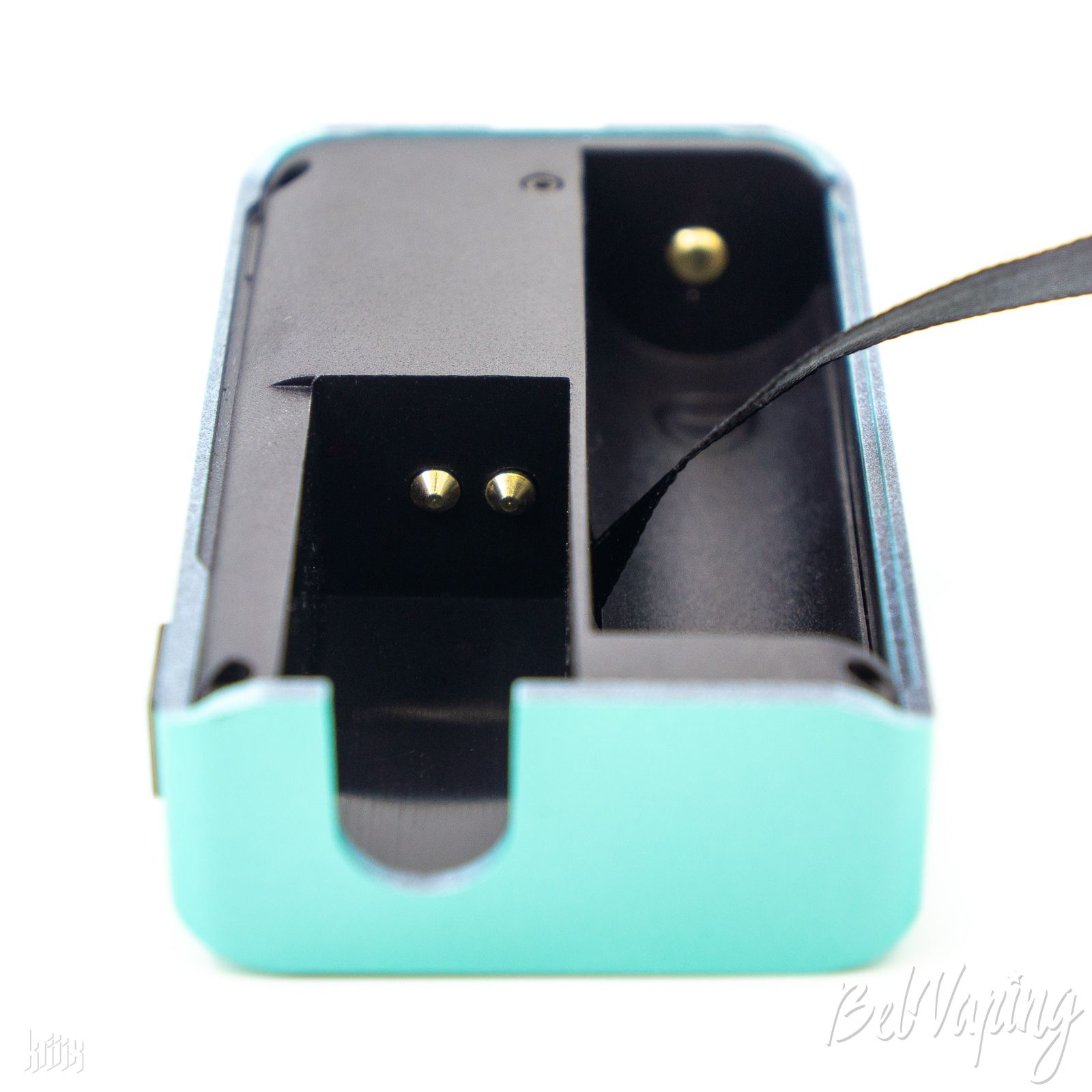

Контакты картриджа в Rincoe Manto AIO XR Контакт аккумулятора в Rincoe Manto AIO XR Контакт аккумулятора в Rincoe Manto AIO XR

Площадка под картриджем имеет два подпружиненных и заостренных контакта, через них подается напряжение на намотку испарителя. В аккумуляторном отсеке для удобного извлечения банки предусмотрена небольшая ленточка, здесь подпружинен только верхний контакт, нижний — фиксированный.

Rincoe Manto AIO XR с установленным аккумулятором

Элемент питания ставится без каких-либо особых проблем, извлекается также просто при помощи ленточки или даже обычным вытряхиванием. Близкое соседство аккумулятора и картриджа, честно говоря, вызывает серьезные опасения, но если при заправке и замене испарителя все делать правильно и аккуратно, внутри Manto AIO XR ничего не протечет. Необходимо также следить за уровнем жидкости, на внешней стороне картриджа есть полоса и отметка MIN, ниже которого лучше не опускаться, чтобы не допустить голодания и подгорания намотки.

Картридж и испарители Manto AIO XR

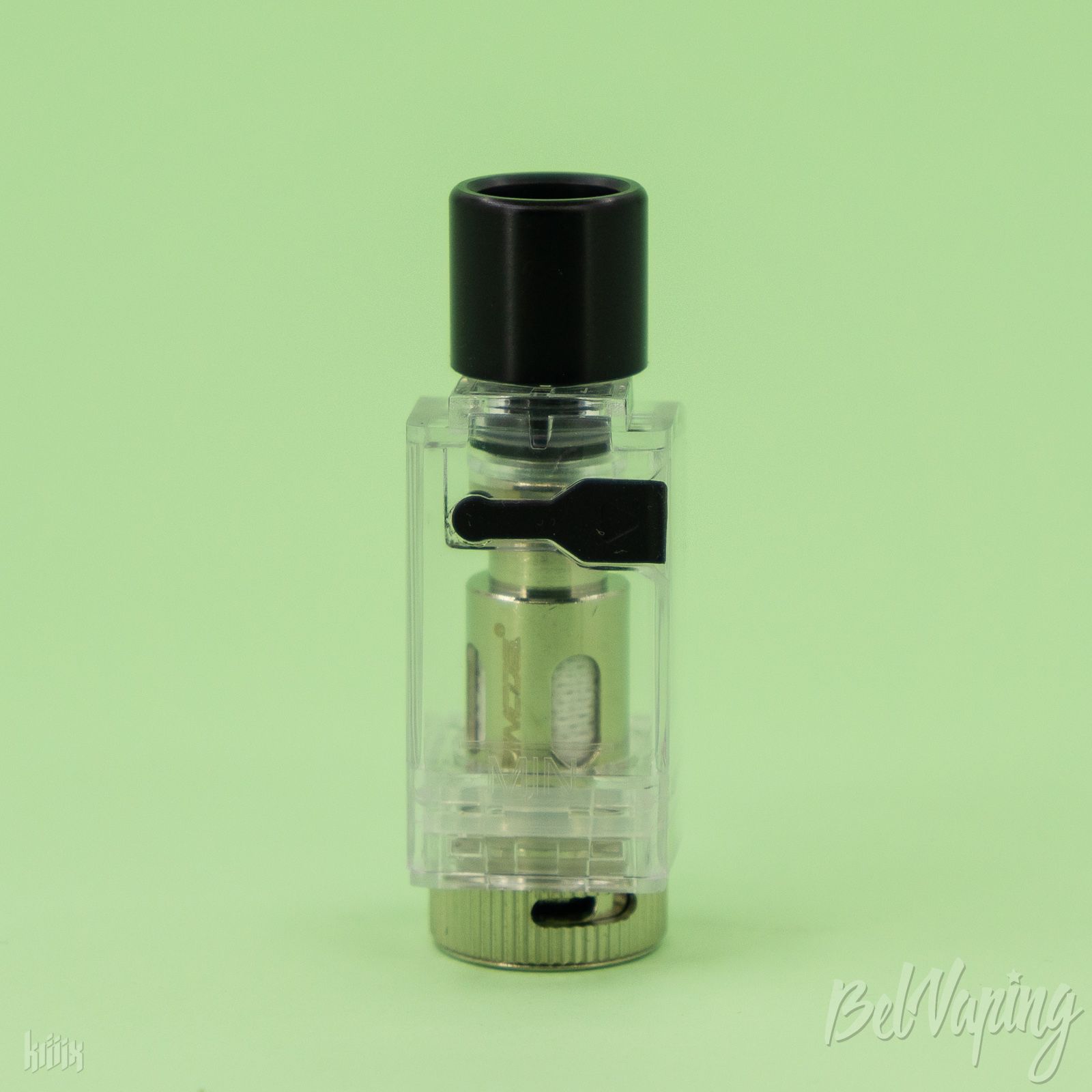

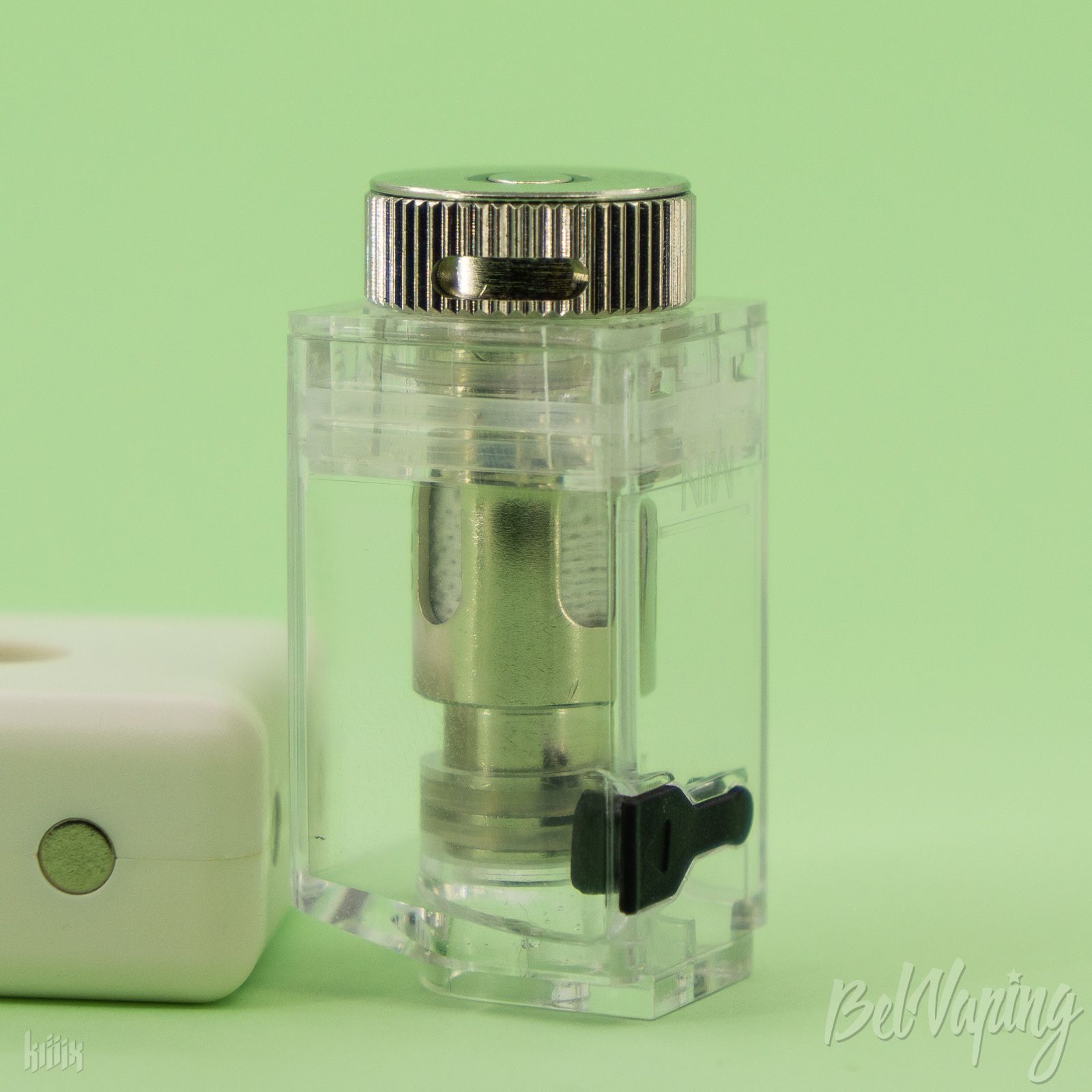

Картридж Rincoe Manto AIO XR Картридж Rincoe Manto AIO XR

Картридж для Manto AIO XR представляет из себя незамысловатую коробочку из прозрачного пластика со скошенным углом сверху (за счет этой него как раз и можно доставать картридж наклоном) и усиленной нижней частью, куда устанавливается сменник. Собственно, кроме испарителя и дриптипа, в самом корпусе ничего интересного и нет. Объем в 3 мл, хотя и выше ограничения TPD, но с предложенными испарителями оказался совсем крохотным, жидкости хватает лишь за один перепар и требуется часто заправлять картридж.

Картридж и испаритель Rincoe Manto AIO XR в разборе

Сам испаритель вкручивается в небольшую базу, в которой находится система регулировки обдува, вся эта конструкция просто втыкается в картридж. Внутри базы есть коллектор, где неизбежно будет собираться конденсат от пара, поэтому иногда доставать испаритель, откручивать базу и протирать ее (а еще лучше сначала промывать, чтобы избавиться от аромата джуса, а потом протирать) не будет лишним. Естественно, ни о какой замене испарителя без слива жидкости тут не может быть и речи.

Испарители для Rincoe Manto AIO XR Испарители для Rincoe Manto AIO XR

В комплекте с устройством лежит сразу два сменника, и оба они выполнены на сетке: 0,3 Ома для 38-45 Ватт и 0,15 Ом для парения на 60-80 Ватт. К сожалению, MTL-варианта здесь вы не найдете, хотя он и существует — Regular Coil на 1,2 Ома от Manto AIO.

Регулировка затяжки в Rincoe Manto AIO XR Регулировка затяжки в Rincoe Manto AIO XR

При сборке желательно также следить, чтобы одно отверстие забора воздуха в базе было повернуто на внешнюю сторону, а не упиралось в стенку в гнезде для картриджа. У системы AFC есть стопор в крайних положениях, при полностью перекрытых отверстиях воздух все же в небольшом количестве поступает на намотку, так можно добиться максимально тугой затяжки.

Отверстие заправки в Rincoe Manto AIO XR Заправка Rincoe Manto AIO XR Заправленный картридж Rincoe Manto AIO XR

Заправка картриджа производителя через T-образное отверстие, прикрытое силиконовой заглушкой на длинной ножке. В картридж без проблем пролезают конические и прямые капельницы горилл,  стеклянными пипетками попасть и не облиться уже сложнее. Заглушка легко открывается (но держится на месте уверенно), чуть сложнее закрывается и не пропускает жидкость. Без ногтей с ней будет справиться будет практически невозможно, но хватит и короткой длины.

Установка картриджа в Rincoe Manto AIO XR

Устанавливается конструкция точно также, как и извлекается, просто в обратном порядке: соединяем нижнюю часть с контактами, а потом задвигаем картридж целиком, становится он на место намного проще и бодрее, чем извлекается.

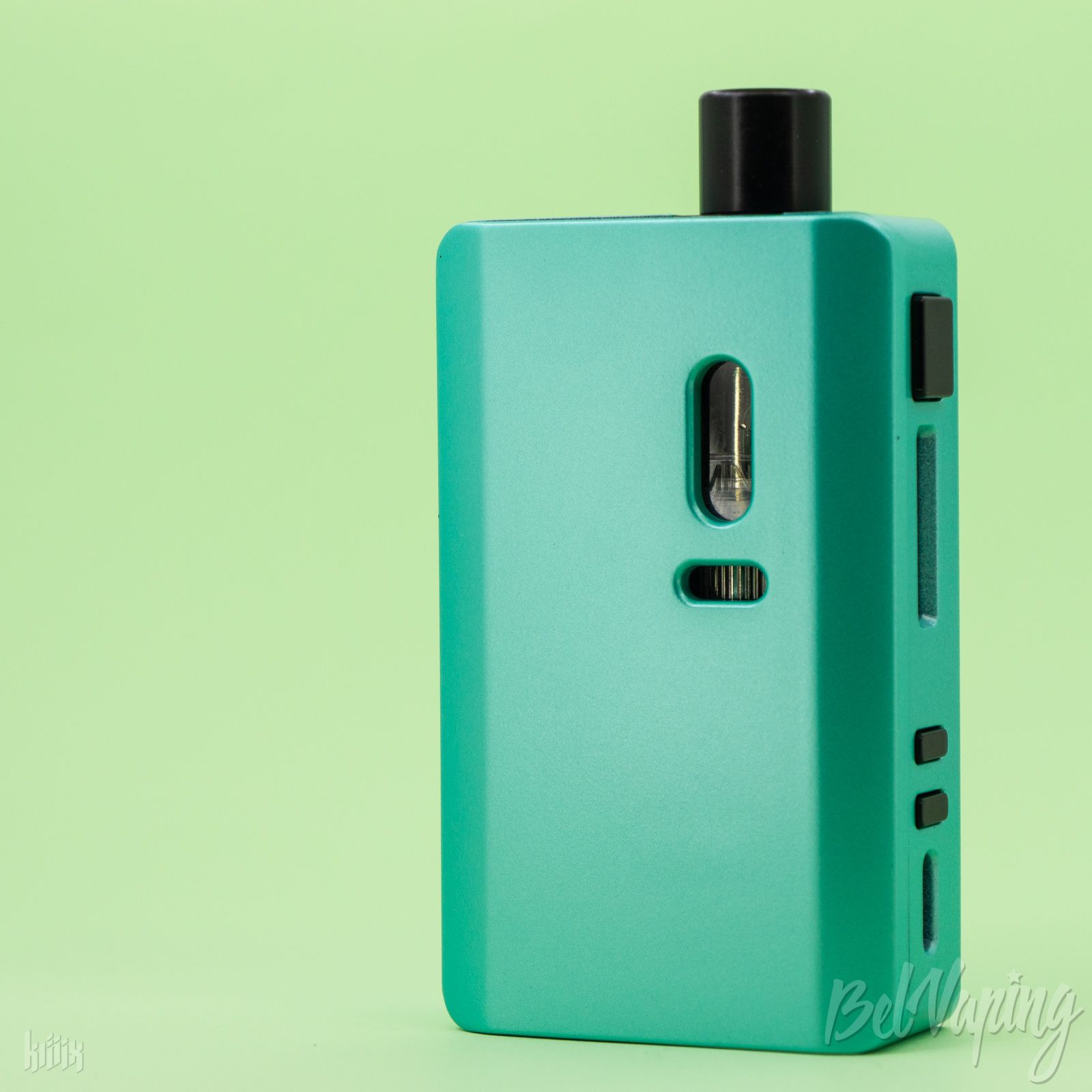

Rincoe Manto AIO XR с заправленным картриджем Rincoe Manto AIO XR с заправленным картриджем

Через отверстие в крышке отлично виден уровень жидкости, просто надо не забывать поглядывать сюда. Ну, и стараться не перекрывать забор воздуха ладонью или пальцами, при свободной затяжке поток становится ощутимым. Для заправки извлекать картридж каждый раз не придется, достаточно просто открыть пробку и влить жидкость. Не стоит забывать и протирать внутренние части от лишней жидкости, производитель не обещает тут герметичную конструкцию или водонепроницаемую плату, протечек внутри устройства необходимо избегать.

Обслуживаемая база Manto AIO RBA

Упаковка Manto AIO RBA Упаковка Manto AIO RBA Комплект Manto AIO RBA

Денис Zuncl мне прислал обслуживаемую базу от предыдущего девайса RincoeManto AIO RBA, в комплекте с устройством ее нет. Продается RBA в небольшой картонной коробочке с лого компании, изображением базы и подписью 1 pcs inside на передней части, перечислением комплекта содержимого на обороте и наклейкой с проверкой оригинальности сбоку (код под серой полоской необходимо проверять там же, где и от любого другого девайса производителя — на специальной странице сайта).

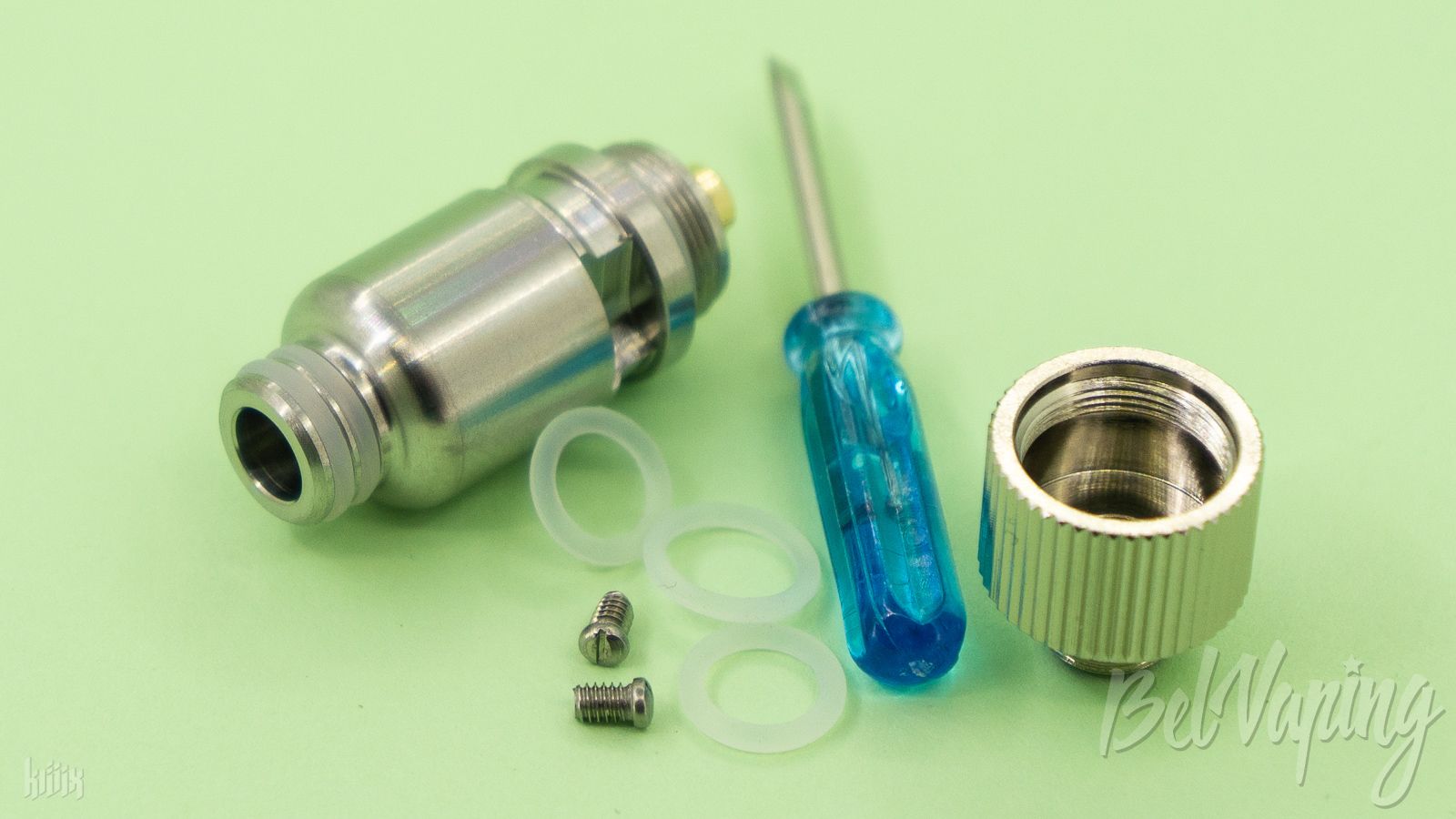

Комплект Manto AIO RBA

Комплект кроме самой RBA включает запасные оринги, винты, синюю «классическую» отвертку и адаптер для 510 коннектора, без него прожечь и подготовить намотку не получится. Или можно несколько раз собирать и разбирать картридж, прожигая спираль на свой страх и риск внутри пластикового Manto AIO XR.

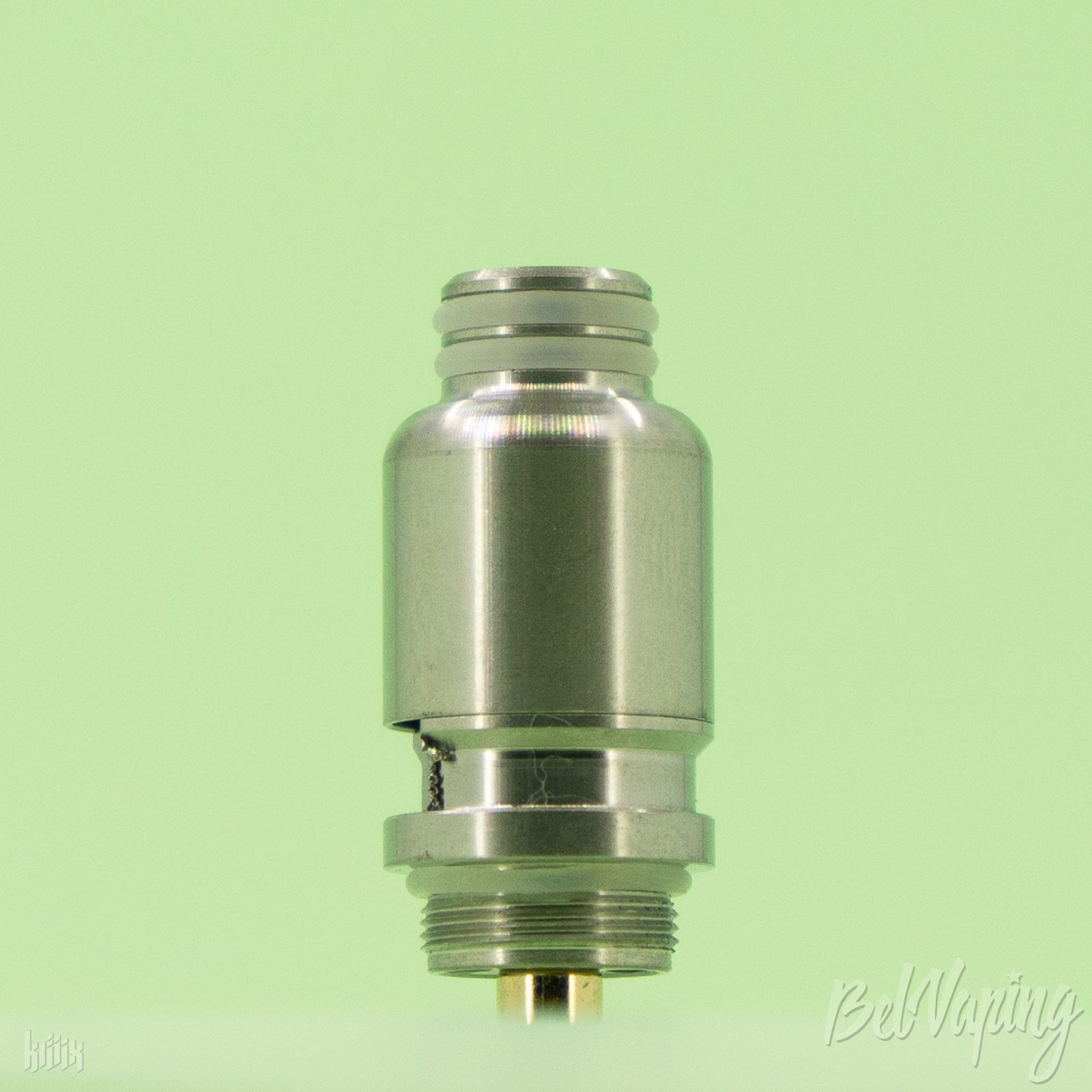

Внешний вид обслуживаемой базы Manto AIO RBA

Внешний вид обслуживаемой базы Manto AIO RBA Внешний вид обслуживаемой базы Manto AIO RBA Внешний вид обслуживаемой базы Manto AIO RBA

Обслуживаемая база Manto AIO RBA примерно сравнима по габаритам с необслуживаемыми испарителями, но все же чуть больше в диаметре, поэтому с ней объем картриджа будет меньше. Снизу, вокруг плюсового контакта, находятся отверстия забора воздуха, на единственной резьбе расположился силиконовый оринг, сверху, на паропроводе еще два, обеспечивающих герметичность соединения. Обязательно следите, чтобы все это находилось на своих местах и случайно не потерялось. Выточки для ваты в моем экземпляре после обработки оказались с заусенцами, но в остальном, качество изготовления при таких миниатюрных размерах довольно неплохое.

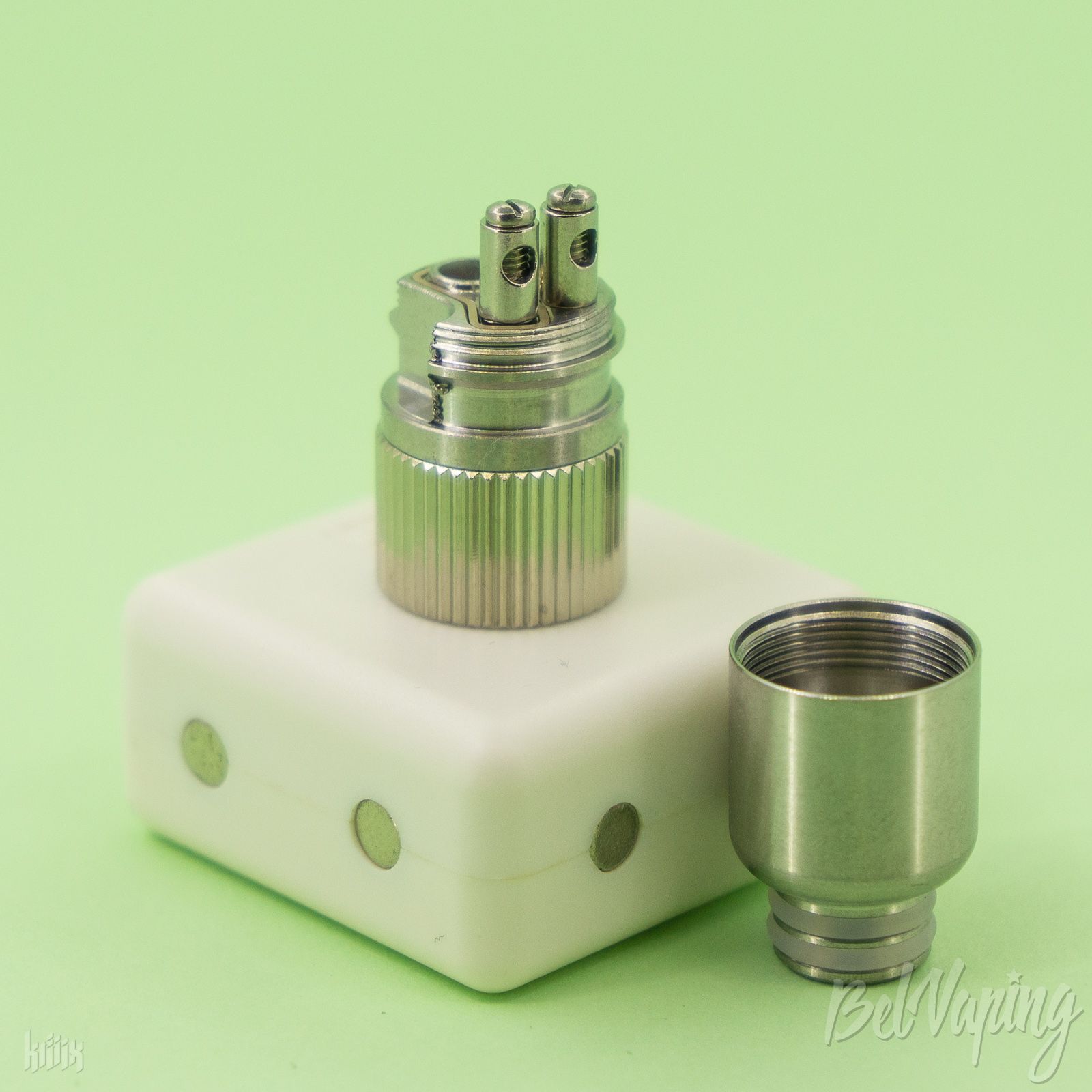

Купол и дека Manto AIO RBA

Купол RBA имеет сферическую форму, держится на базе на полутора витках и часто норовит раскрутиться (это случается, если вы начинаете вращать базу внутри картриджа против часовой стрелки). Дека представлена двумя тонкими стойками, расположенными на одном крае, и приличным отверстием обдува на противоположном.

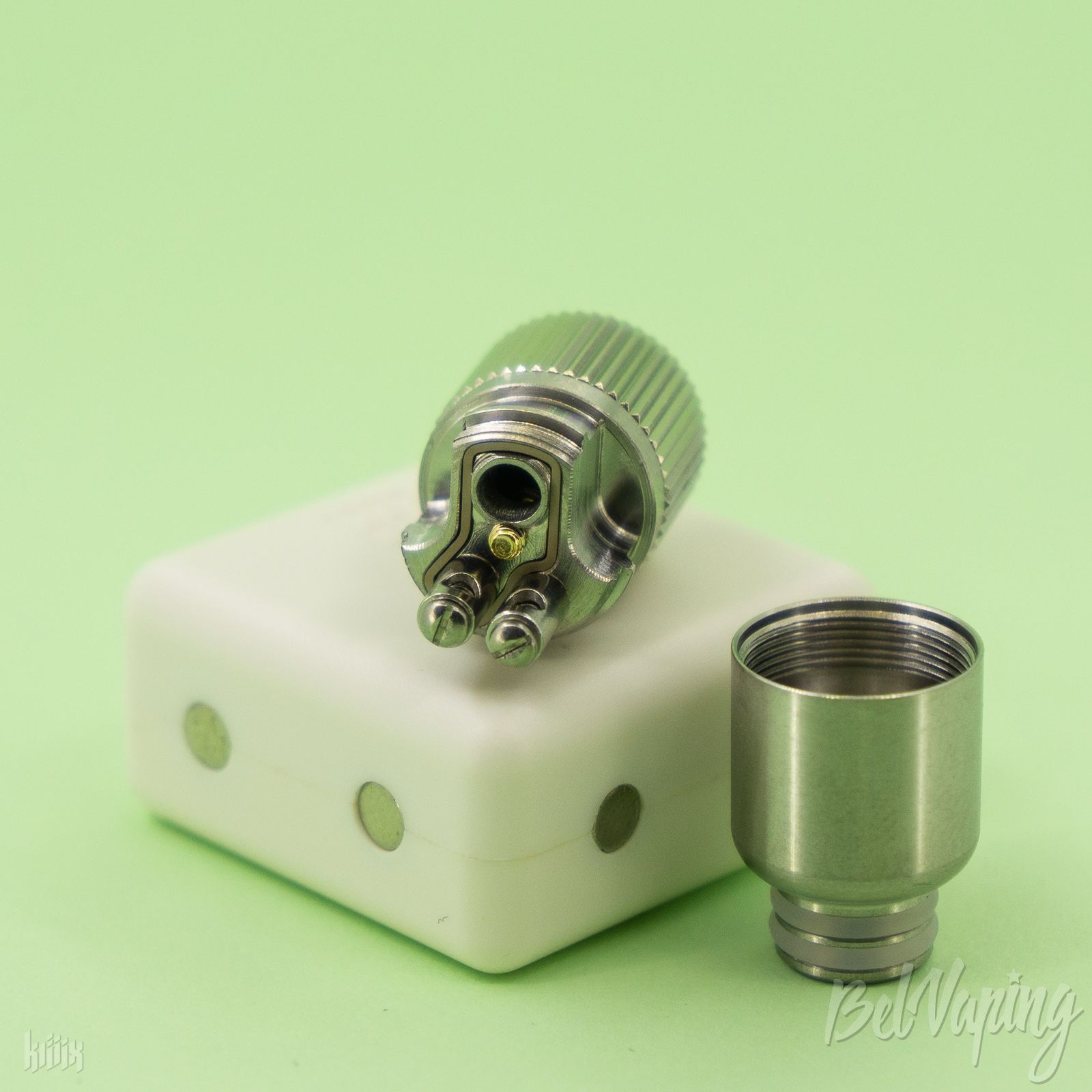

Стойки и винты деки Manto AIO RBA Проточки для ваты в деке Manto AIO RBA Отверстие обдува Manto AIO RBA

Зажимается намотка двумя маленькими и хлипенькими винтиками под плоскую отвертку, но какую-нибудь MTL-порнуху сюда вполне можно попытаться впихнуть. Правда, для по-настоящему тугой затяжки придется полностью перекрывать кольцо AFC и чем-то уменьшать огромное отверстие под спиралью. Поговаривают, что это можно сделать клапаном от самой дешевой зажигалки. Или кусочком сетки. Но всегда остается шанс, что ваша доработка может вывалиться и замкнуть базу с проволокой.

Установка спирали в Manto AIO RBA Установка хлопка в Manto AIO RBA Укладка хлопка в Manto AIO RBA

Я решил не рисковать, поэтому оставил отверстие как есть, а в качестве намотки поставил кривокоил микрокоил из семи витков 0,32 кантала на оправку 2,5 мм. При первом же зажатии один из винтов с хрустом перекусил ножку, и спираль пришлось делать заново. Со второго раза проволока выдержала, но если это фигня повторится, придется притуплять винты либо наждачкой, либо надфилем. Так как дека совсем крошечная, необходимо внимательно следить, чтобы намотка нигде не касалась купола или базы и не вызывала короткого замыкания. Поэтому перед укладкой фитиля стоит сначала все собрать, установить в Manto AIO XR, проверить сопротивление, а только потом укладывать вату. При установке фитиля можно пойти двумя путями: либо оставить длинные хвосты, надеть купол и затем обрезать лишнее, либо сразу отмерить необходимую длину, укоротить фитиль, смочить вату, убрать лишнее с резьбы и только затем накручивать купол. Я пошел по второму пути, результат представлен на фотографиях выше, протечек у меня не было. Но к намотке потом все равно пришлось возвращаться, чтобы опустить спираль ниже к обдуву и дожать винты, так как сопротивление плавало.

Купол на Manto AIO RBA Установка Manto AIO RBA в картридж

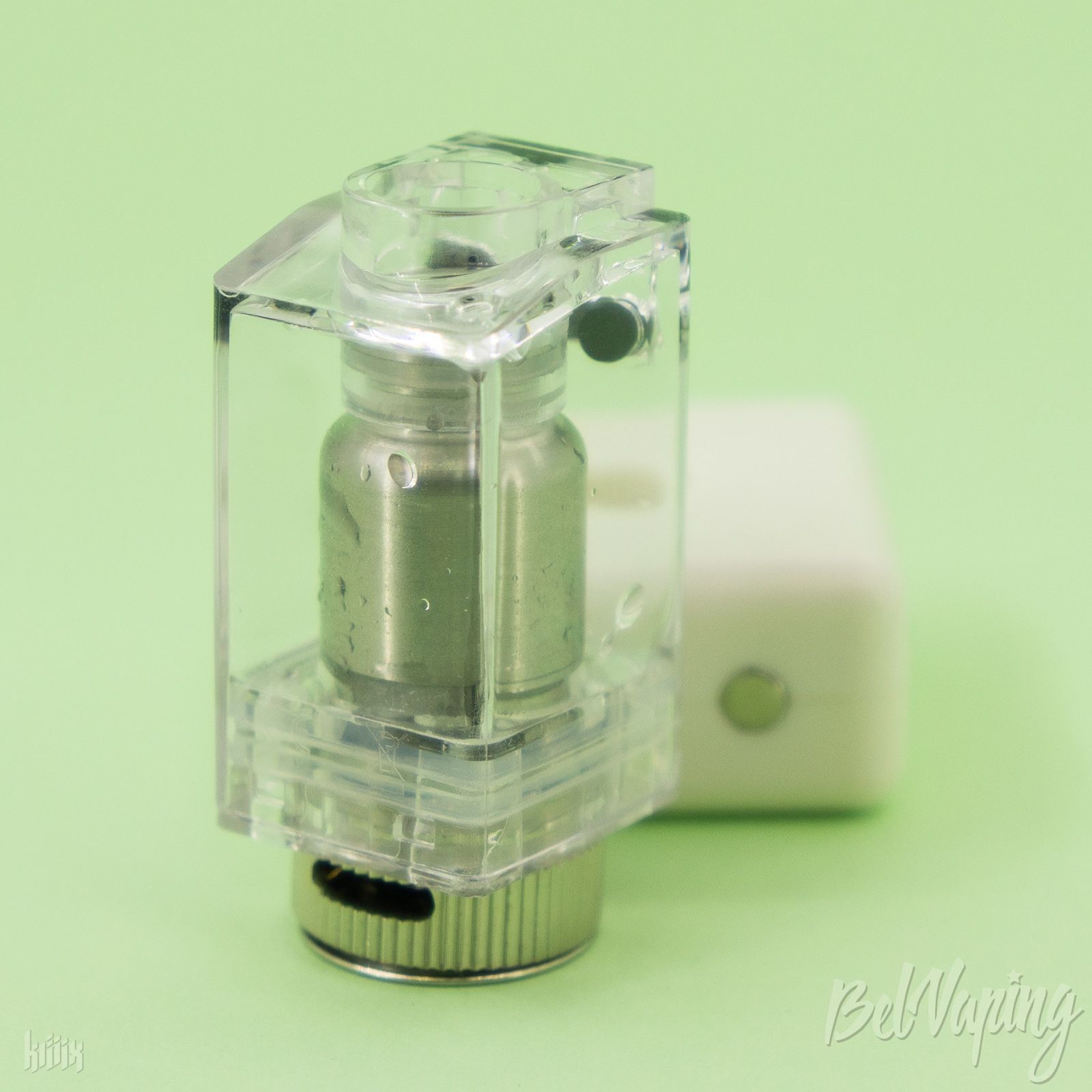

После всех этих манипуляций можно накрутить RBA на базу с регулировкой обдува и вставлять все в картридж. Перед установкой в мод стоит заправить жидкость и оставить всю конструкцию на несколько минут (хотя бы 10-15), чтобы убедиться в отсутствии протечек.

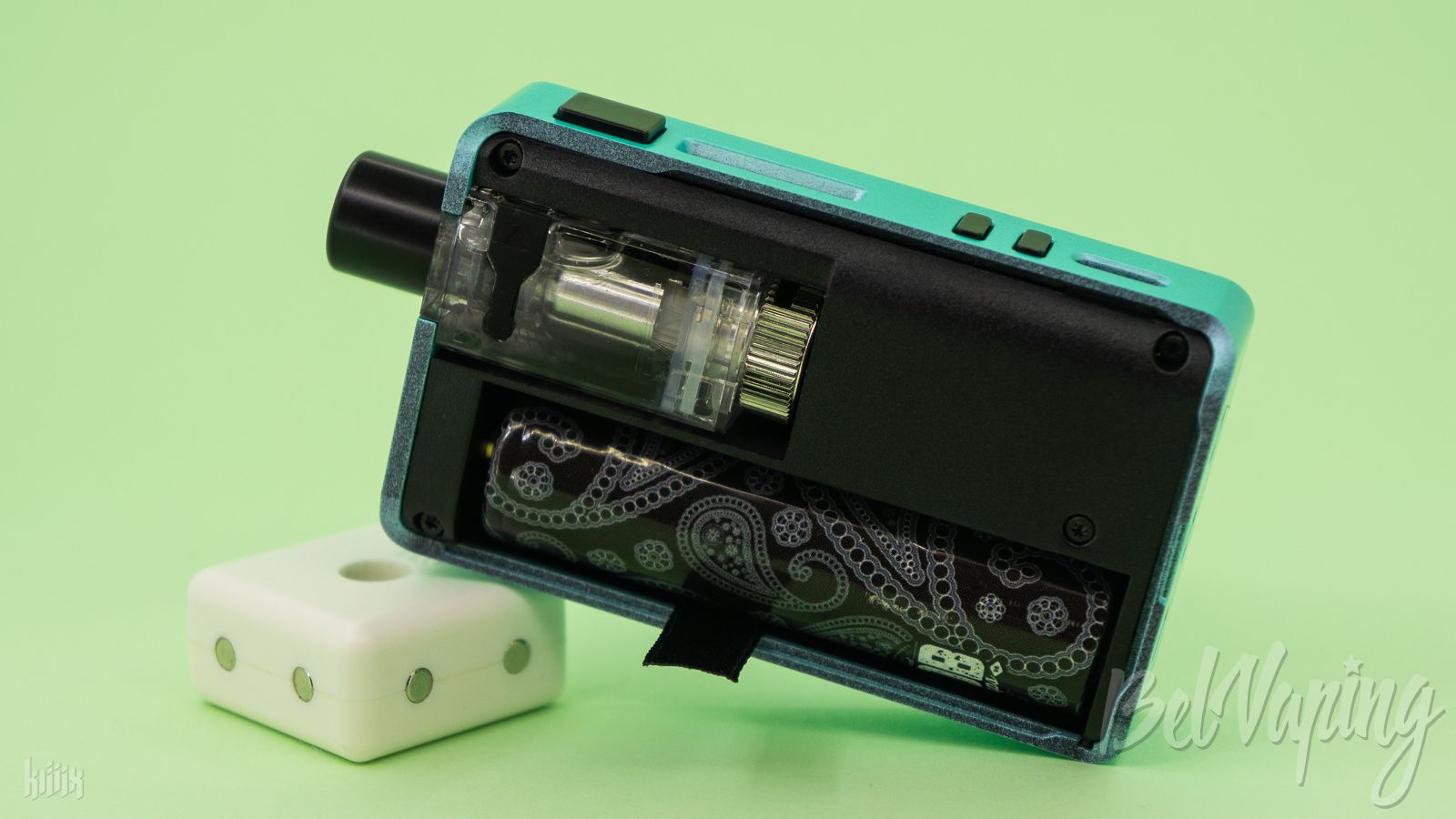

Manto AIO RBA в Ricnoe Manto AIO XR

Если говорить о впечатлениях сугубо от RBA, то они смазаны: с одной стороны жидкость из картриджа уже не так быстро исчезает, ее хватает намного дольше, но слишком свободный обдув (полностью закрытое кольцо AFC спасает, но не сильно) явно требует уменьшения, а комплектный дриптип однозначной замены. Но если вы любитель свободной затяжки (скорее полукальянной), то как вариант, позволяющий не тратиться на расходники, Manto AIO RBA — маст хэв.

Управление и индикация Manto AIO XR

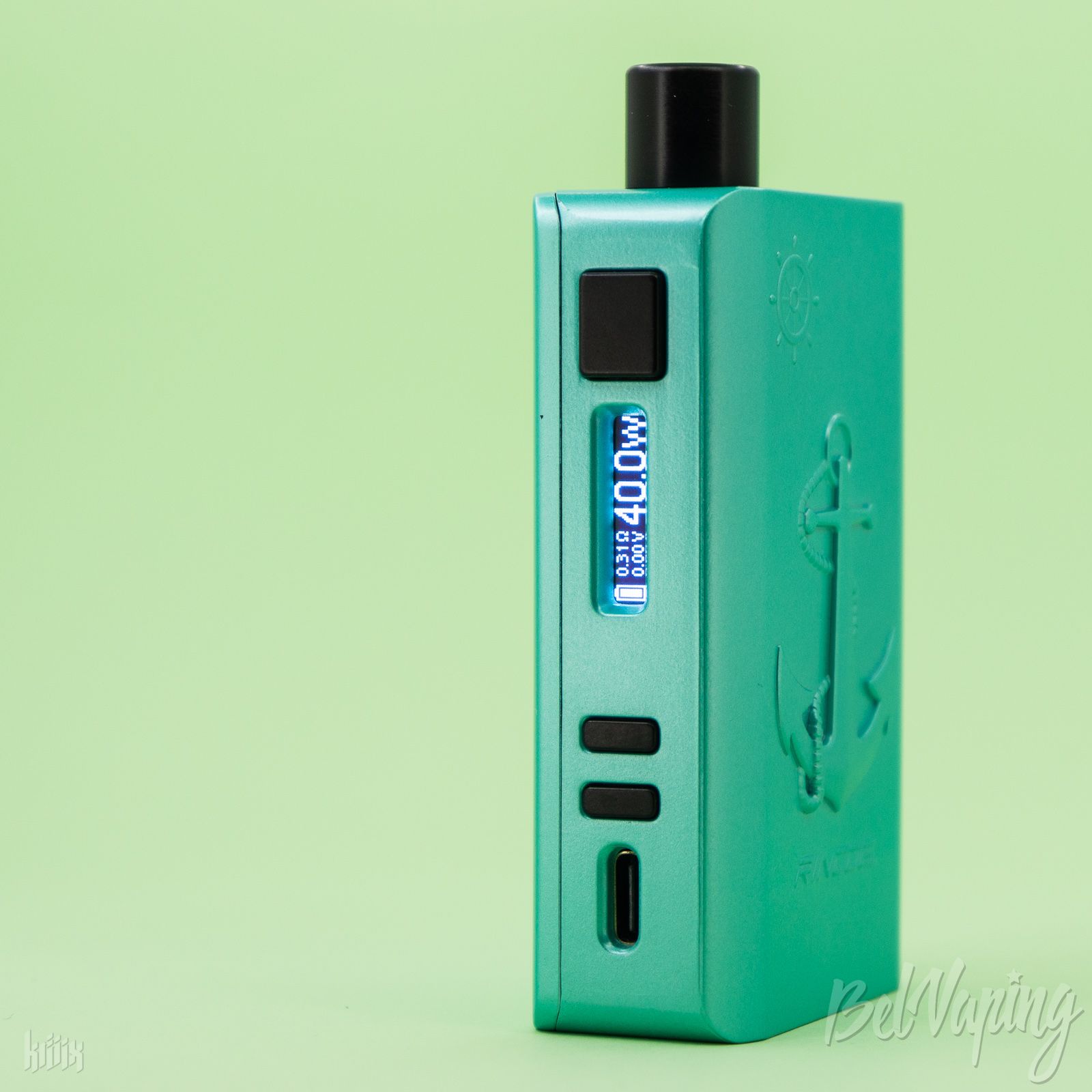

Экран Rincoe Manto AIO XR

Палата, установленная в Manto AIO XR, предлагает простую и многим знакомую систему управления при помощи трех кнопок (хорошо выступающая крупная Fire сверху и небольшие, но комфортные «+» и «-» под экраном), они не трясутся, не дребезжат, нажимаются с отчетливым «пластиковым» кликом и единственным недостатком можно назвать лишь дешевый внешний вид. Дисплей достаточно яркий, монохроный и небольшой, всего 0,69″ по диагонали, глубоко утоплен в корпус и будет собирать пыль и грязь из ваших карманов.

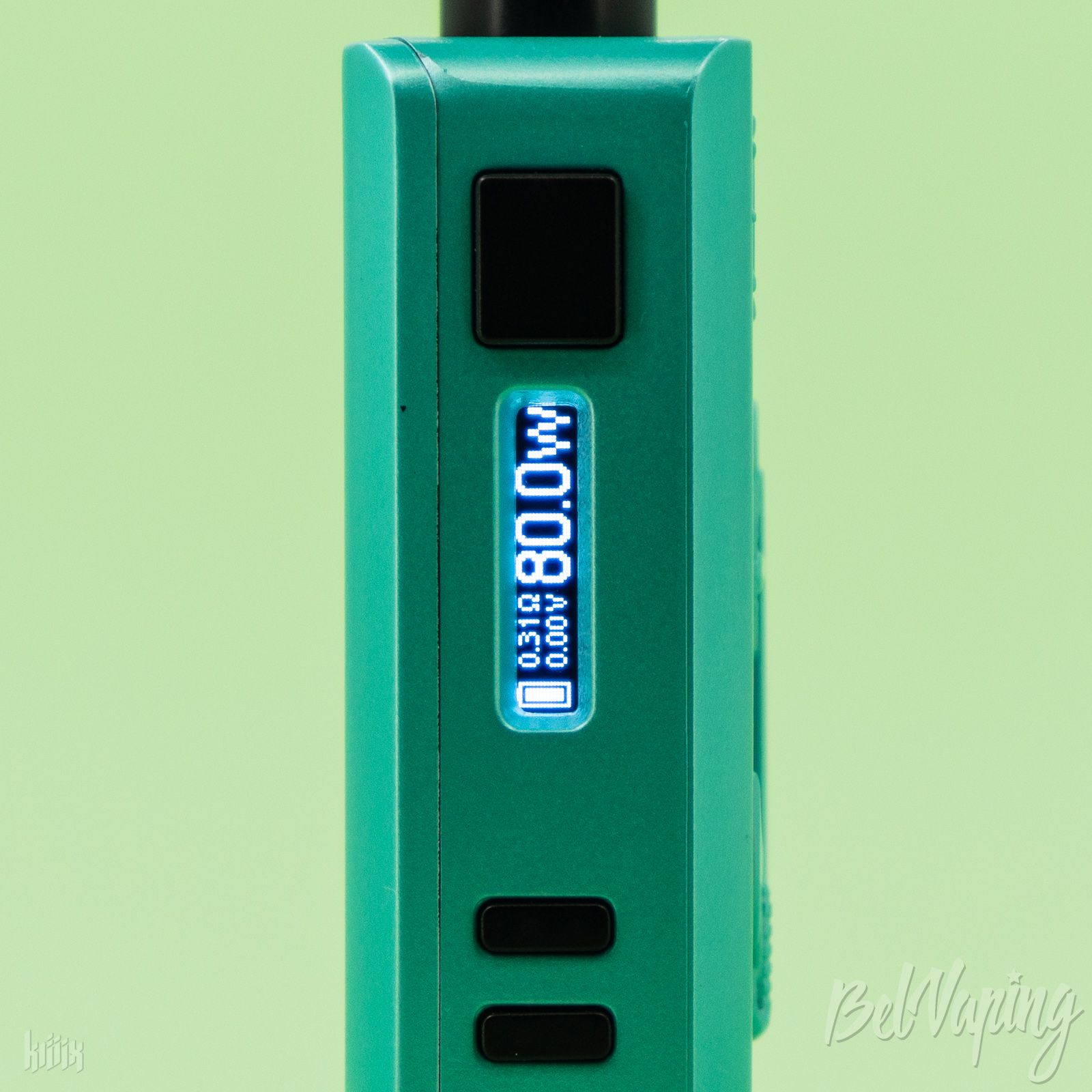

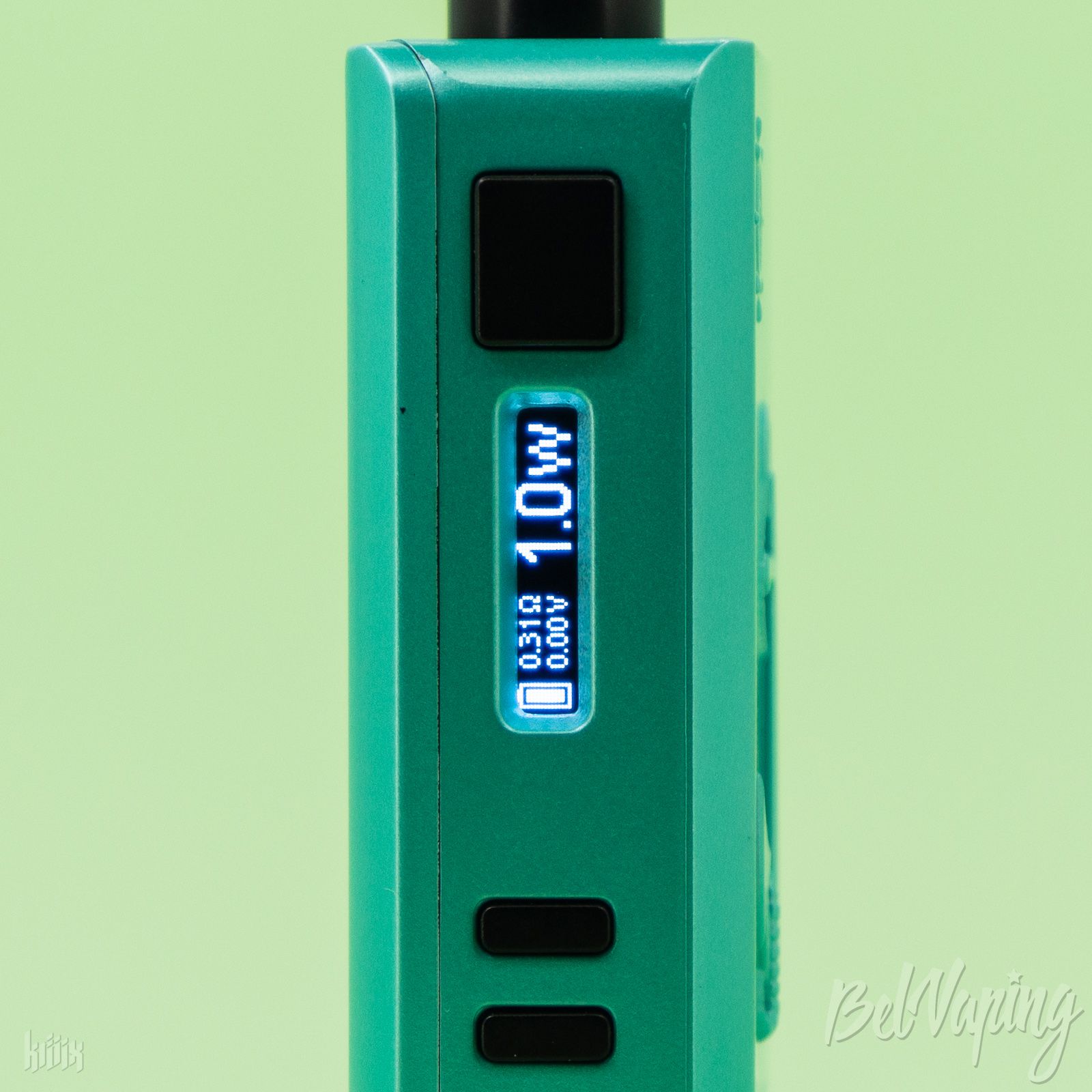

Экран Rincoe Manto AIO XR Экран Rincoe Manto AIO XR Экран Rincoe Manto AIO XR

Устройство включается и отключается стандартным пятикратным нажатием, на дисплее отображается минимум информации: единицы мощности или температуры, название выбранного материала в температурном контроле, сопротивление намотки, напряжение или мощность (в ТК) и графическая индикация заряда аккумулятора. Настройка мощности во всем диапазоне осуществляется по 0,1 Вт, но при удержании кнопок «-» или «+» перемотка ускоряется и происходит уже по единице, так что быстро промотать на нужное значение не составит никакого труда, от 1 до 80 это можно сделать за 6-7 секунд.

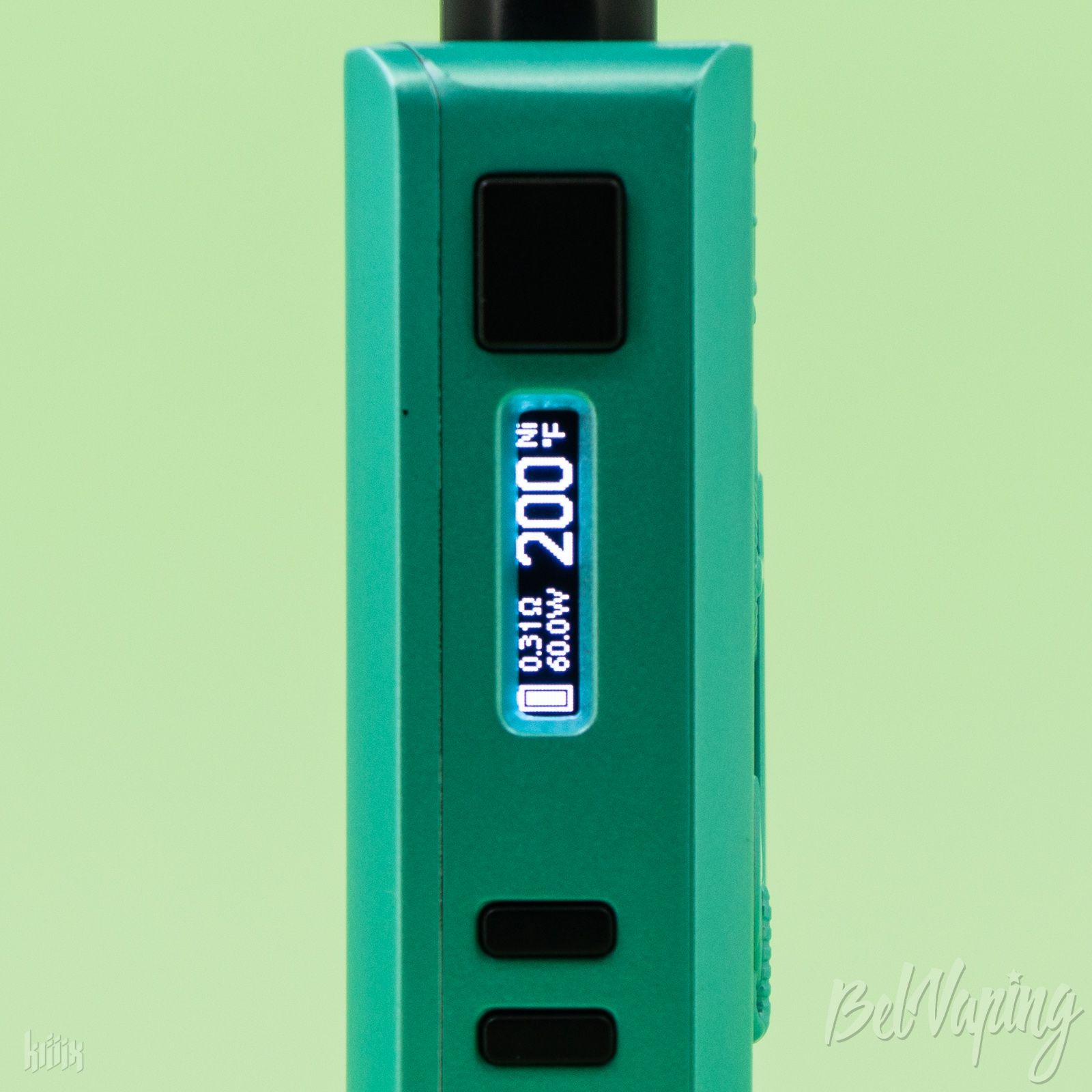

Экран Rincoe Manto AIO XR Экран Rincoe Manto AIO XR Экран Rincoe Manto AIO XR Экран Rincoe Manto AIO XR

Кроме классического вариватта плата Manto AIO XR предлагает еще и температурный контроль на популярных материалах, переключение режимов происходит при трехкратном нажатии на Fire, на дисплее появляются названия:

  • Wattage — вариватт
  • Temperature Ni — термоконтроль на никеле
  • Temperature Ti — термоконтроль на титане
  • Temperature SS — термоконтроль на нержавейке

В режиме термоконтроля плата при смене намотки выдает запрос New Coil + / Same Coil —, при одновременном нажатии на «+» и Fire можно изменить ограничение подаваемой мощности (к сожалению, перемотка происходит уже без ускорения). Во всех режимах также работают следующие сочетания: при нажатии на все три кнопки происходит блокировка сопротивления, значок Ω меняется на закрытый замочек; «-» и Fire отключают индикацию на экране (stealth-режим); при нажатии на обе кнопки регулировки они блокируются, при этом парить можно, но исключается шанс случайно сбить настройку. Девайс также автоматически подбирает мощность под установленное сопротивление, например, при установке испарителя на 0,3 Ома плата выставила 40 Ватт, при установке намотки на 1,3 Ома — 10 Вт. Про зарядку могу только сказать, что девайс потребляет из высокотокового ЗУ (3,1 А) стабильно ок. 0,83 А, что немного ниже обещанного 1А. Во время зарядки можно парить, есть режим пастру, при нажатии на Fire потребление тока прекращается, напряжение поступает только с аккумулятора.

Впечатления и выводы

Осталось рассказать об общих впечатлениях о Manto AIO XR. И они очень неоднозначные. С одной стороны, во всем девайсе прямо сквозит дешевизна: малюсенький девайс, пластиковый (и очень легкий) корпус, сомнительное украшение в виде якоря, такие же игрушечные кнопки, кое-где заметные огрехи окраски (если будете покупать, выбирайте темные варианты, там это не так будет заметно), легкие поскрипывания и люфт крышки. А с другой, это очень недорогое устройство, обладающее приличным ворохом достоинств: вкусные (я не шучу) испарители на сетке, возможность докупить и использовать RBA-базу, сменные дриптипы 510 формата, разъем USB Type-C, сменный аккумулятор 18650, полноценная плата с настройками. В общем, перед нами девайс, который сегодня многие китайские производители называю podmod, а фактически — бюджетный вариант упомянутого в самом начале обзоре легендарного Bilelt Box’а. И во многих отношениях, кроме соответствующего цене внешнего вида, мало в чем уступающий.

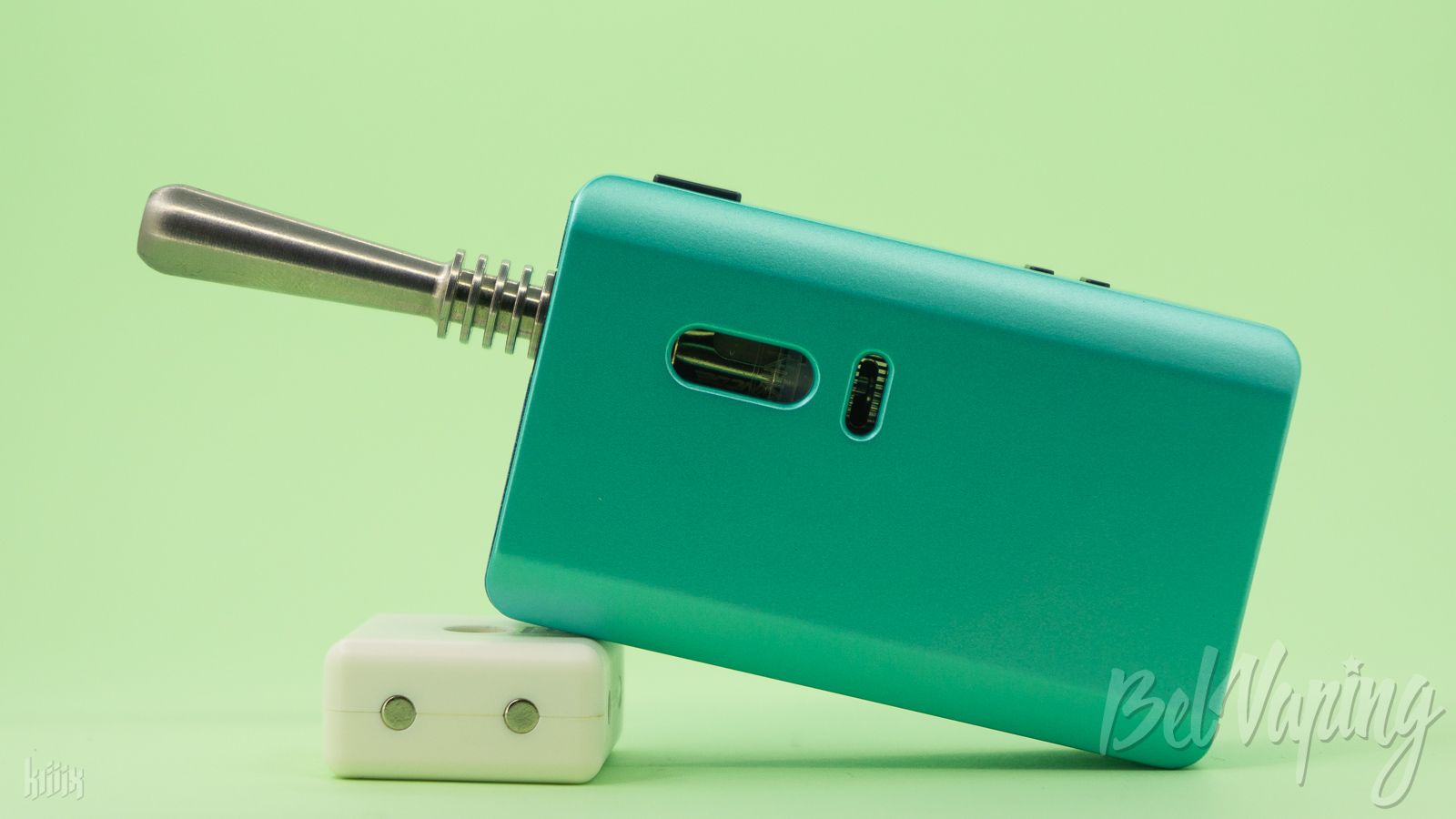

Rincoe Manto AIO XR с длинным дриптипом

С ценой и презентацией данного девайса есть некоторая странность: и на сайте, и в интернете-магазине самих Rincoe он почему-то он до сих пор не представлен, хотя был разослан обзорщикам еще пару месяцев назад. Да и на китайских интернет-площадках практически везде, где Manto AIO XR есть в каталоге, значится Out of stock (особо порадовала надпись в одном российском шопе: «Этот товар является устаревшим и был снят с продажи», при том, что девайс только недавно вышел). Но при этом набор уже активно продается в некоторых российских и белорусских магазинах, а в рознице на девайс цена колеблется в районе 1700₽, что эквивалентно $22. И за такие деньги устройство, которое кое-где выглядит не иначе, как «стремно», начинает играть совсем другими красками и буквально на глазах превращается в заманчивый вариант для покупки.
