В этом обзоре я расскажу вам про сетевой фильтр под именем TOP-PWS4 с интегрированной быстрой USB-зарядкой от компании TopON.

Внимание: Всё написанное ниже — является моим личным мнением. Ваше восприятие прекрасного может отличаться от моего. Не только фломастеры разные, но и их коробки!

Важное замечание, которое следует принять во внимание до начала знакомства с устройством и чтения обзора: несмотря на название «Сетевой фильтр» это устройство не является фильтром в полном смысле данного слова. Это просто удлинитель на четыре розетки со встроенным блоком зарядки. Далее будет достаточно подробно объяснено, почему это именно так.

Официальная страница на сайте производителя: Сетевой фильтр TOP-PWS4.

Упаковка и комплект поставки

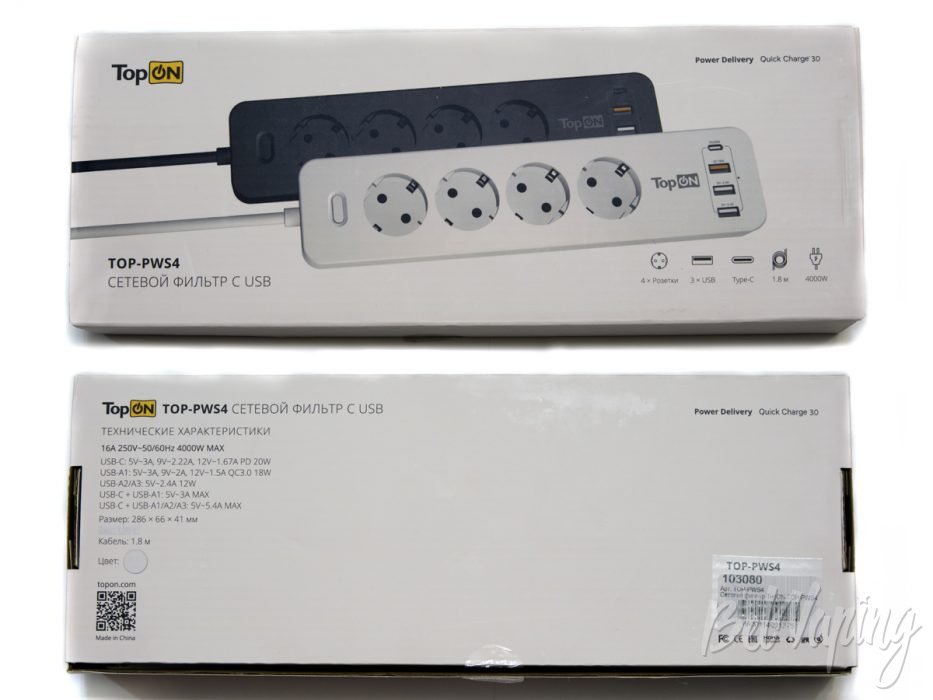

Сетевой фильтр с USB TOP-PWS4 - упаковка

Устройство поставляется в достаточно большой и приятной картонной коробке. Лаконичный дизайн, «товар лицом» на передней стороне, хорошо читаемые отметки главных особенностей и абсолютно никакой лишней информации. Даже на обратной стороне упаковки только технических характеристики и совсем немного данных для удобной продажи в виде штрихкода и номенклатурного номера.

Сетевой фильтр с USB TOP-PWS4 - упаковка

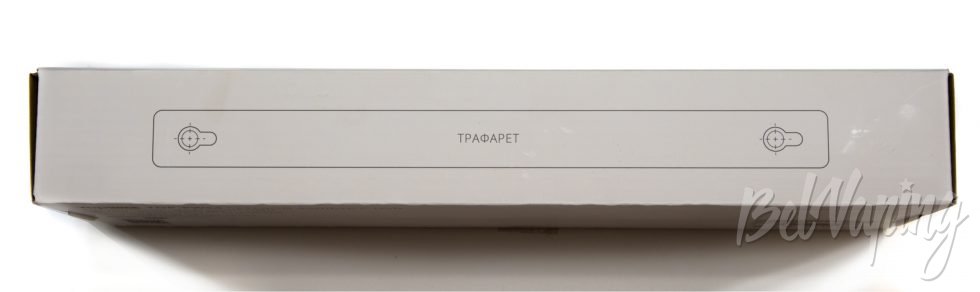

Все боковые грани, за исключением одной – полностью чистые, а последняя содержит на себе трафарет, который пригодится вам в том случае, если вы решите повесть девайс на стену. На нём показано, где вам необходимо сверлить отверстия и какого диаметра они должны быть.

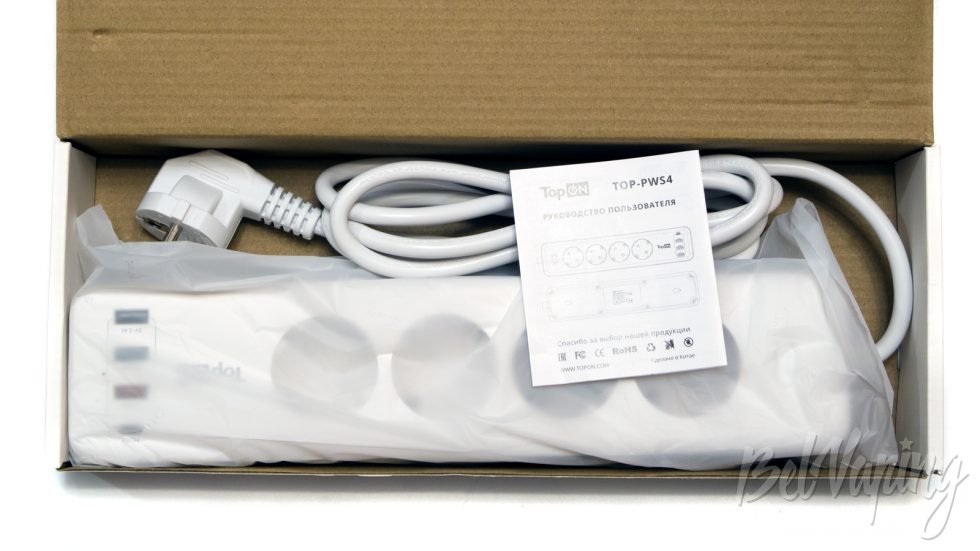

Сетевой фильтр с USB TOP-PWS4 - комплект поставки

В комплект поставки входит сам сетевой фильтр в тонком пакете и небольшая инструкция на русском и английском языках, совмещённая с гарантийной картой.

Конструктив

Сетевой фильтр с USB TOP-PWS4 - лицевая сторона

Думаю, не стоит подробно рассказывать, как выглядят подобные удлинители, все прекрасно знакомы с устройствами подобного типка. Однако отметить несколько технических особенностей всё же придётся. Первое – отсутствие огромной красной лампочки под кнопкой отключения питания. Вместо раздражающего ночью «светильника» в TOP-PWS4 установлен очень маленький светодиод белого цвета, справа, как раз между портами USB. Да и его можно легко закрыть крохотной наклейкой, и тогда вас вообще ничего не будет раздражать. Второе – добротный, толстый и надёжный шнур питания, способный выдержать до 4 Киловатт мощности.

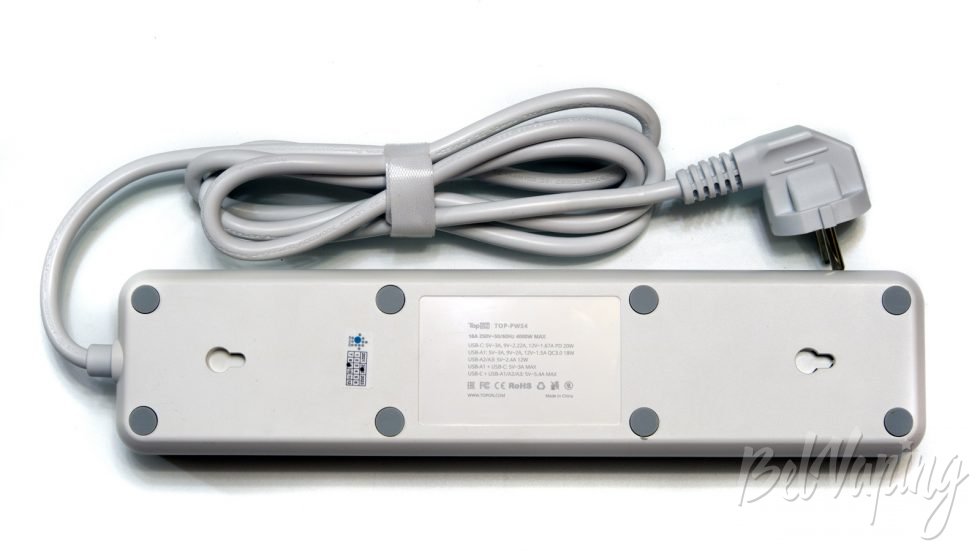

Сетевой фильтр с USB TOP-PWS4 - обратная сторона

Третье – восемь прорезиненных ножек на нижней поверхности корпуса и два отверстия для навесного монтажа.

Размеры и особенности TOP-PWS4

Размеры 286*66*41 мм
Длина провода 1,8 или 3 метра
Вес 442/537 г
Входной ток 250В/16А (до 4000 Ватт)
Выходной ток при одиночном использовании каждого разъёма Только порт USB Type-C: 5В/3А, 9В/2,22А, 12В/1,67А (максимум 20 Ватт в формате PD)
USB Type-A1: 5В/3А, 9В/2А, 12В/1,5А (максимум 18 Ватт в формате QC3.0)
USB Type-A2/A3: 5В/2,4А (максимум 12 Ватт)
Выходной ток при совмещённом использовании разъёмов Порты USB Type-C + USB Type-A1: 5В / 3А
USB Type-C + USB Type-A1/A2/A3: 5В/5,4А суммарно
Материал изготовления Огнестойкий ударопрочный пластик
Особенности 4 EU розетки с заземлением и защитой, встроенный блок зарядки, увеличенное расстояние между розетками, кнопка выключения.
Цена в различных магазинах (на дату написания обзора) Балт – 3000 российских рублей
MixParts – 3000 российских рублей
АЛАС – 3000 российских рублей
Озон – 3384 российских рубля (138,53 BYN)
Все инструменты – 3000 российских рублей
Wildberries – 103,85 BYN

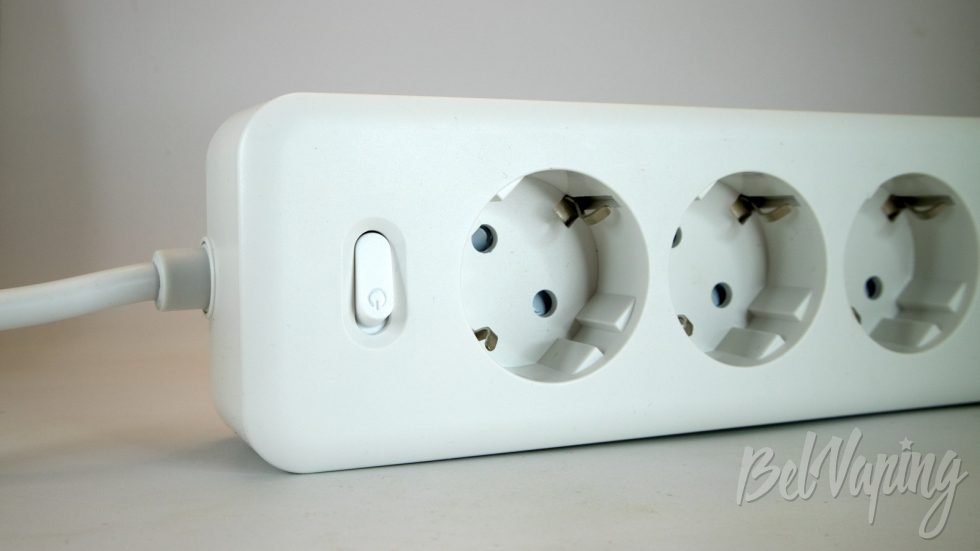

Сетевой фильтр с USB TOP-PWS4 - выключатель

Про особенность выключателя не раздражать я рассказал чуть выше, а сейчас остановлюсь на разъёмах розеток. Каждая из них снабжена контактами заземления по европейскому стандарту, а отверстия для вилок закрыты шторками, что не позволят детям вставить в них тонкие предметы. Открыть заглушку можно исключительно нажав сразу на оба отверстия.

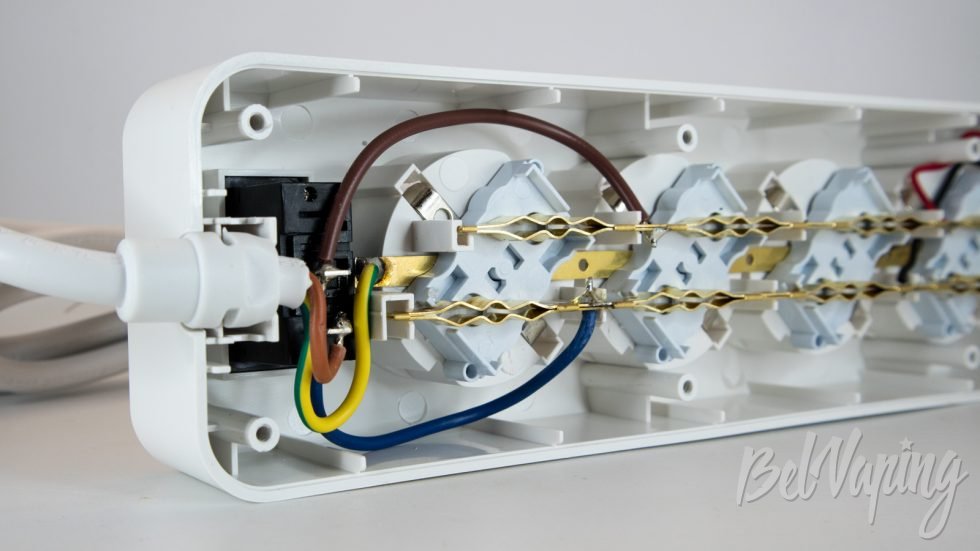

Сетевой фильтр с USB TOP-PWS4 - вход и контакты

А вот и объяснение, почему устройство не является по сути фильтром. После вскрытия обнаружилось, что на входном каскаде есть только выключатель, стоящий в разрыв одного из проводов, но нет даже минимального фильтра из набора конденсатора и индуктивности, ни варистора, призванного сглаживать кратковременные скачки напряжения, ни предохранителя в любом его проявлении. Так что это всё же просто удлинитель.

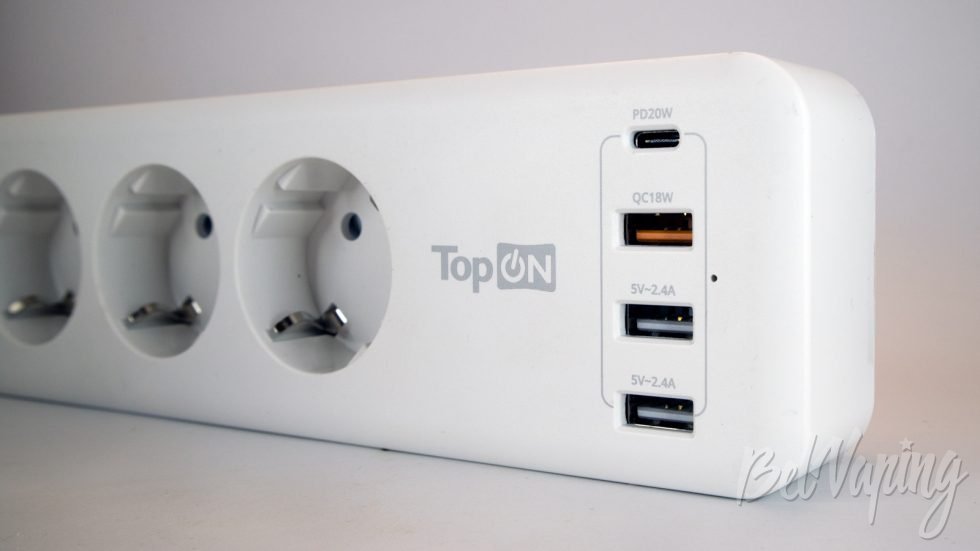

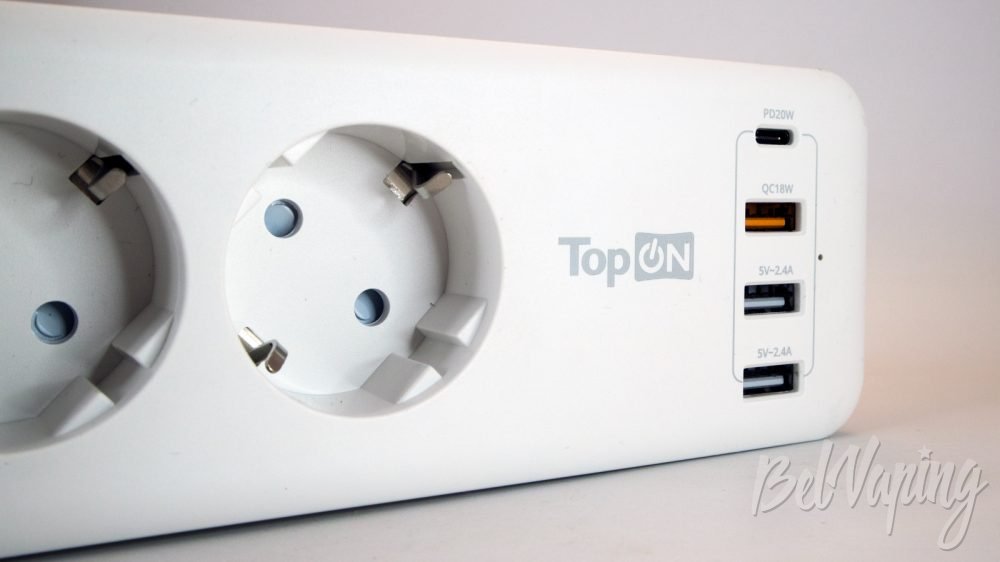

Сетевой фильтр с USB TOP-PWS4 - разъёмы и индикация

Но не простой удлинитель, а со встроенным блоком питания. Причём сразу на четыре порта и поддержкой сразу двух протоколов быстрой зарядки. Самый верхний порт формата USB Type-C поддерживает PD, второй, отмеченный оранжевым – QC3.0 и ещё два обычных, просто по 2,4 Ампера на каждый. Максимальную мощность и скорость зарядки можно выжать одновременно используя только один порт, а если задействовать несколько – будут ограничения. Точные цифры смотрите в таблице выше.

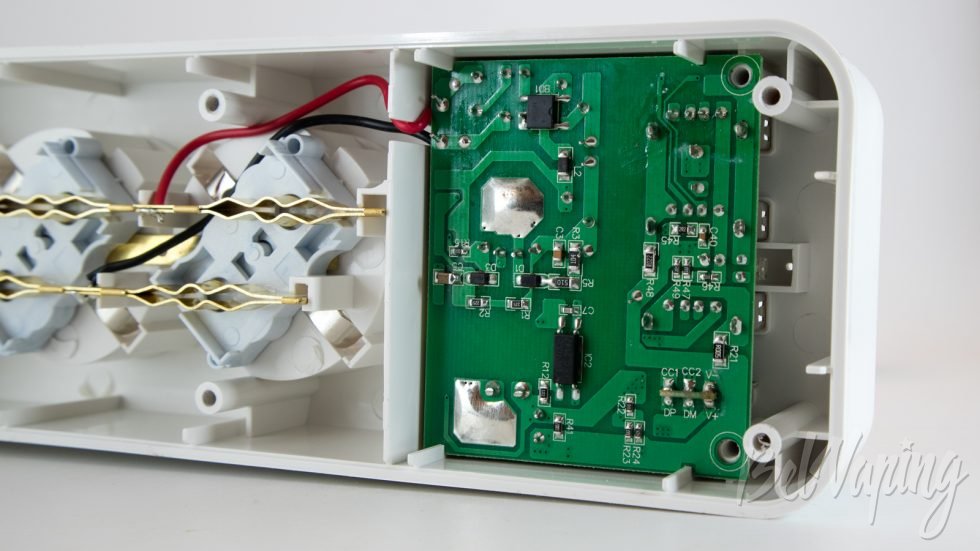

Сетевой фильтр с USB TOP-PWS4 - плата, обратная сторона

Я, как слегка знакомый с электроникой и иногда тыкающий паяльником во всякое с мелкими детальками, не удержался и рассмотрел комплектную плату. В подробности вдаваться не стану, только отмечу, что спроектирована она с достойным качеством. И пусть инженеры полностью проигнорировали выносные охлаждающие элементы, но всё же оставили площадки на обратной стороне с рассеивающими лишнее тепло большими каплями припоя под самыми горячими силовыми элементами.

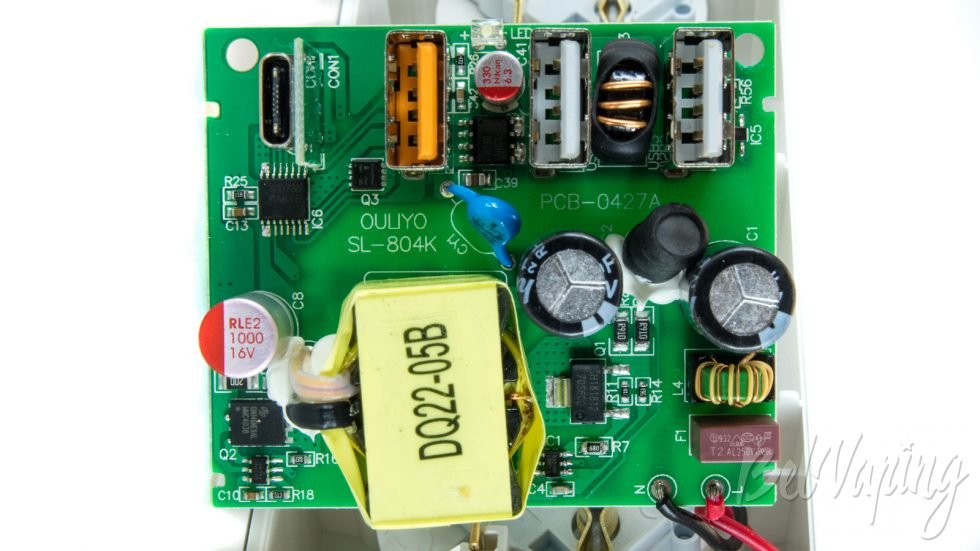

Сетевой фильтр с USB TOP-PWS4 - плата, лицевая сторона

При взгляде с лицевой стороны могу отметить классическую схему импульсного блока питания с наличием самовосстанавливающегося предохранителя на входе и каскада фильтрации, что в принципе позволяет назвать TOP-PWS4 сетевым фильтром, но только в разрезе зарядного модуля.

Проверка заявленных характеристик

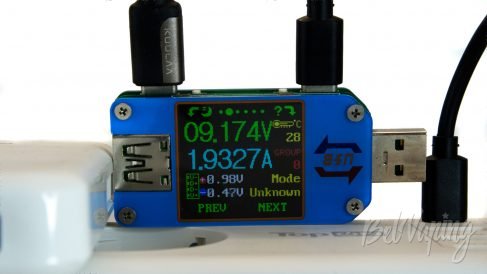

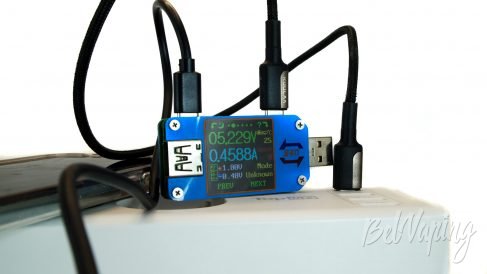

Сетевой фильтр с USB TOP-PWS4 - зарядка повербанка Сетевой фильтр с USB TOP-PWS4 - быстрая зарядка телефона

Второе важное замечание: кажется, что мой измеритель от китайских друзей не совсем дружит с современной техникой и блокирует самим фактом своего присутствия умную электронику. Жаль, придётся искать новый, лишённый данного недостатка. Со знанием данного факта, держите в уме, что показатели скорее всего неправильные и занижены.

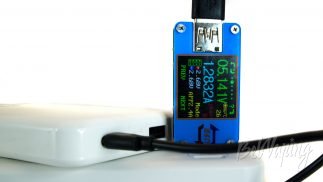

Проверка порта USB Type-C: 2 Ампера при 9 Вольтах во время зарядки повербанка (18 Ватт) и парадоксальные 0,45 Ампера при 5 Вольтах во время зарядки телефона (всего 2,25 Ватта). При этом без измерительного блока телефон подтверждает включение быстрой зарядки. Но сам точных цифр, увы, не показывает.

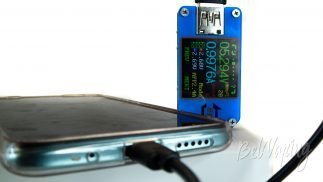

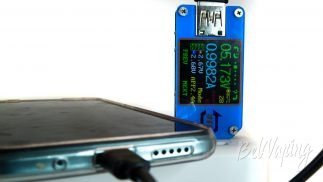

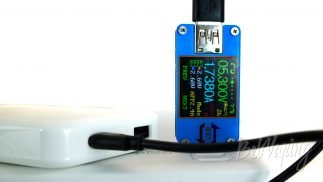

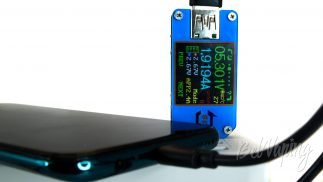

  Сетевой фильтр с USB TOP-PWS4 - зарядка повербанка Сетевой фильтр с USB TOP-PWS4 - быстрая зарядка телефона Сетевой фильтр с USB TOP-PWS4 - зарядка телефона

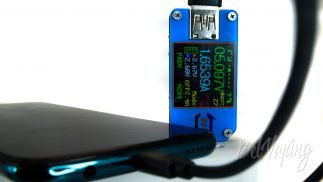

Порт USB Type-A c поддержкой быстрой зарядки формата QC3.0: обычный телефон 1,65А/5В (8,25 Ватт), телефон с быстрой зарядкой 1А/5В (5 Ватт), повербанк 1,3А/5В (6,5 Ватт). В двух последних случаях цифры явно должны быть не меньше, чем в первом, потому и грешу на измеритель.

Сетевой фильтр с USB TOP-PWS4 - зарядка повербанка Сетевой фильтр с USB TOP-PWS4 - быстрая зарядка телефона Сетевой фильтр с USB TOP-PWS4 - зарядка телефона

Обычные порты USB Type-A: обычный телефон 1,9А/5В (9,5 Ватт), телефон с быстрой зарядкой 1А/5в (5 Ватт), повербанк 1,7А/5В (8,5 Ватт).

Личные впечатления

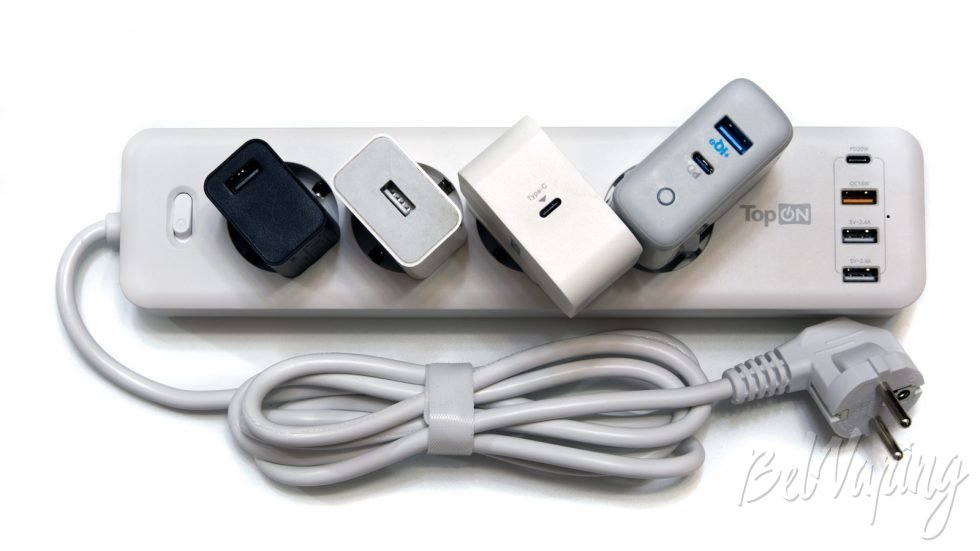

Сетевой фильтр с USB TOP-PWS4 - размещение потребителей тока

Удобно, комфортно, приятно и надёжно сделано. Производитель даже позаботился о такой мелочи, как многоразовая липучка на кабеле питания, что позволяет удобно зафиксировать его или уменьшить длину до нужного размера. Увеличенное расстояние между гнёздами позволяет одновременно подключать даже самые большие блоки питания, которые никак не уживутся в обычном «пилоте». Ну, а про отсутствие нервирующей по ночам красной лампочки я готов написать и третий раз, что и делаю!

К мелким придиркам отнесу, пожалуй, только отсутствие фильтрующих каскадов и предохранителя на входном проводе. С ними устройство в самом деле можно было бы назвать  полноценным сетевым фильтром. А так, только удлинителем со встроенной быстрой зарядкой.
