Данный текст был опубликован 22.11.2013 в ныне несуществующем блоге TrueVaping и посвящен обзору гибридного обслуживаемого бака из Греции под названием Dome Atomizer.

Очень жаль терять целый пласт истории, а потому мы хотим сохранить эту статью в разделе «Блоги». Далее повествование идет уже от лица автора статьи, Владислава Karabas’а.

Позвольте, уважаемые читатели, познакомить вас с новинкой, совсем недавно представленной пользователям.

Расскажу об испарителе типа генезис Dome Atomizer от Atmomixani. В рассматриваемом генезисе бак располагается снизу. Имеется возможность установки двух спиралей либо U-образного фитиля. Предусмотрена система регулировки интенсивности обдува AFC – Adjustable Air Flow Control (настраиваемый контроль подачи / расхода воздуха). Также реализована возможность изменения направления движения потока воздуха от источника обдува до мундштука / дрип-типа (это увидим при рассмотрении колпака / кожуха испарительной камеры).

Кроме того, резьба коннекторной части в Dome Atomizer обеспечивает его прямое соединение (без коннекторов испарителя и мехмода) с трубами / стаканами батарейного отсека Nemesis или 69 Telescopic mod от Atmomixani. При этом конструкция образует так называемый «гибрид».

Мы уже знакомы с греческим производителем Atmomixani («Michalis-Atmomixani and company») по обзорам мехмода Nemesis и танка (бака) для картомайзеров. Более подробная информация и контактные данные приведены в них.

Теперь давайте познакомимся с их новым продуктом и разберёмся, что он собой представляет. Итак!

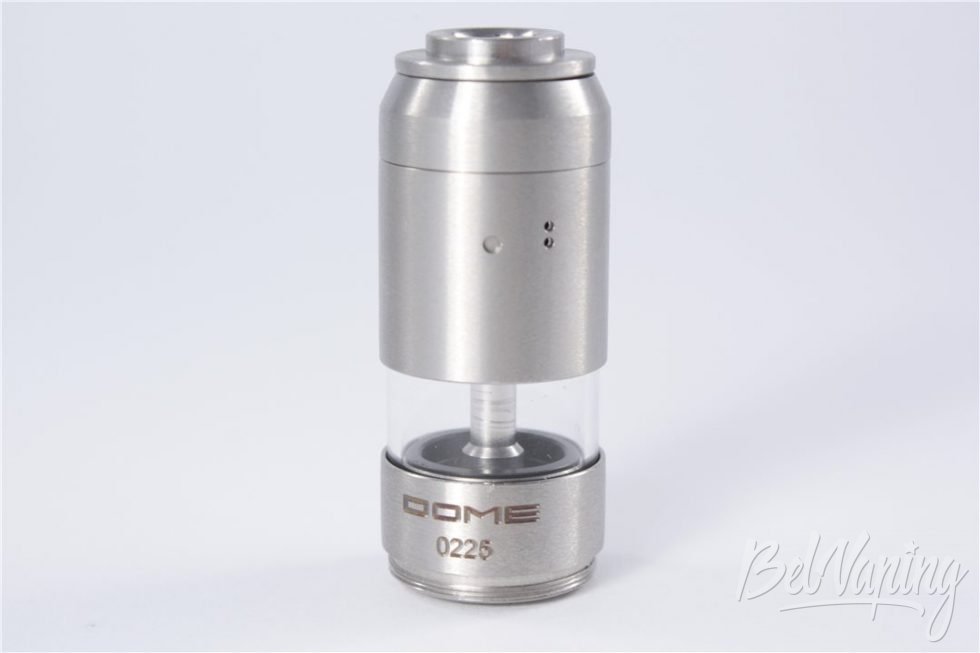

Внешний вид Dome Atomizer от Atmomixani

Обзор DOME RTA от Atmomixani - внешний вид

Устройство поставляется в аккуратной фирменной бархатной сумочке с пуговицей в виде кристалла:

Обзор DOME RTA от Atmomixani - упаковка

И выглядит привлекательно (особенно, если использовать в качестве подарка), и при хранении / переноске защищает от повреждений.

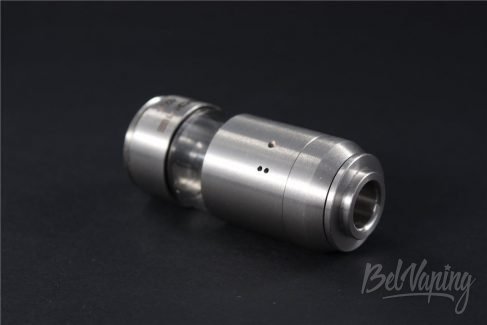

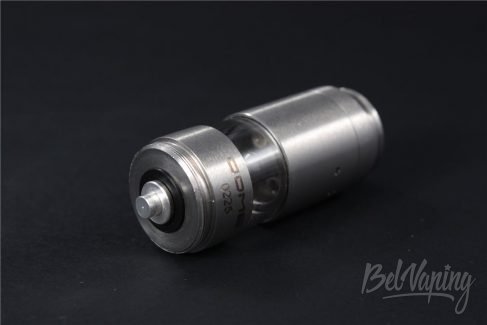

Посмотрим на устройство со стороны коннектора и сверху:

Обзор DOME RTA от Atmomixani - коннектор Обзор DOME RTA от Atmomixani - вид сверху

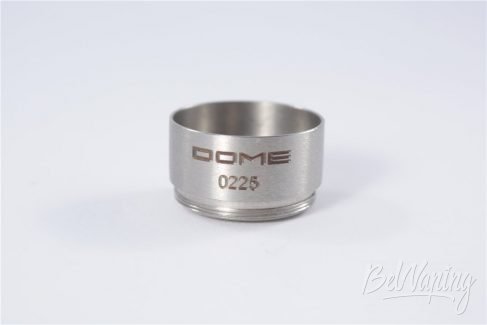

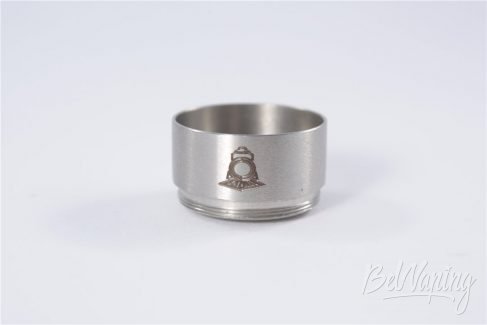

На коннекторной части нанесены гравировки. С одной стороны название и серийный номер устройства, с другой стороны – логотип производителя (значок паровоза, Atmomixani по-гречески означает «паровоз»):

Обзор DOME RTA от Atmomixani - гравировки Обзор DOME RTA от Atmomixani - гравировки

Основные элементы Dome Atomizer от Atmomixani

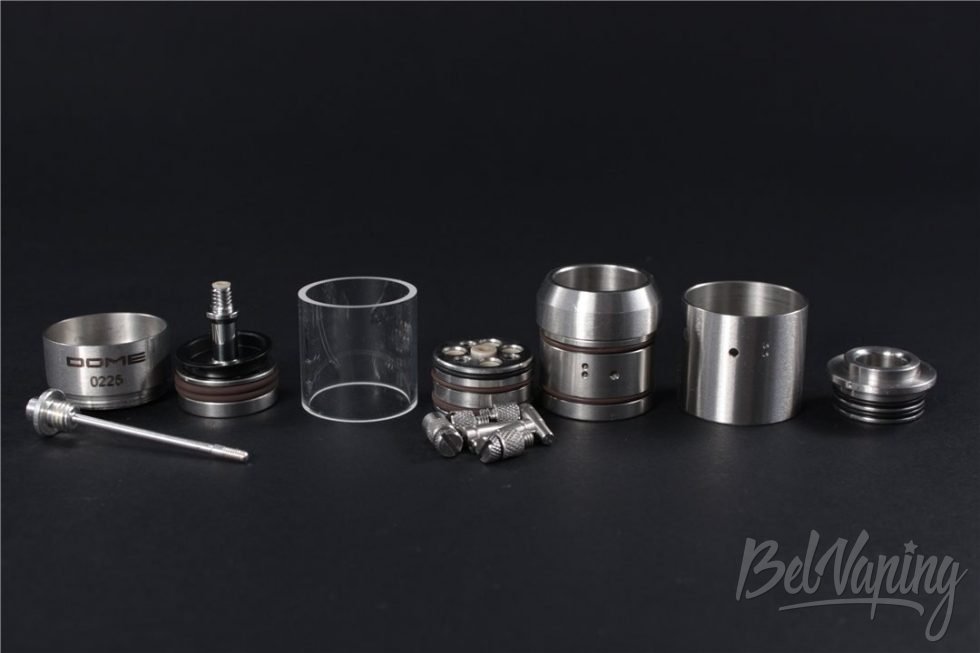

На следующем фото видим детали, из которых состоит Dome Atomizer:

Обзор DOME RTA от Atmomixani - основные элементы

Слева направо:

  • коннекторная часть с гравировками. Под ней – посеребрённый центральный контакт;
  • нижняя часть / дно бака с центральной трубкой (по ней передаётся «минус») и пластиковыми изолятором;
  • кварцевое стекло (прозрачное тело) бака;
  • крышка бака / площадка испарительной камеры. Под ней элементы крепежа испарительной камеры и «клинья»-заглушки заправочного и неиспользуемых отверстий для фитилей;
  • внутренняя часть колпака / кожуха испарительной камеры с отверстиями для регулировки интенсивности обдува;
  • наружная часть колпака / кожуха испарительной камеры с отверстиями для регулировки интенсивности обдува (кольцо регулировки);
  • верхняя крышка испарительной камеры (в неё устанавливается мундштук / дрип-тип).

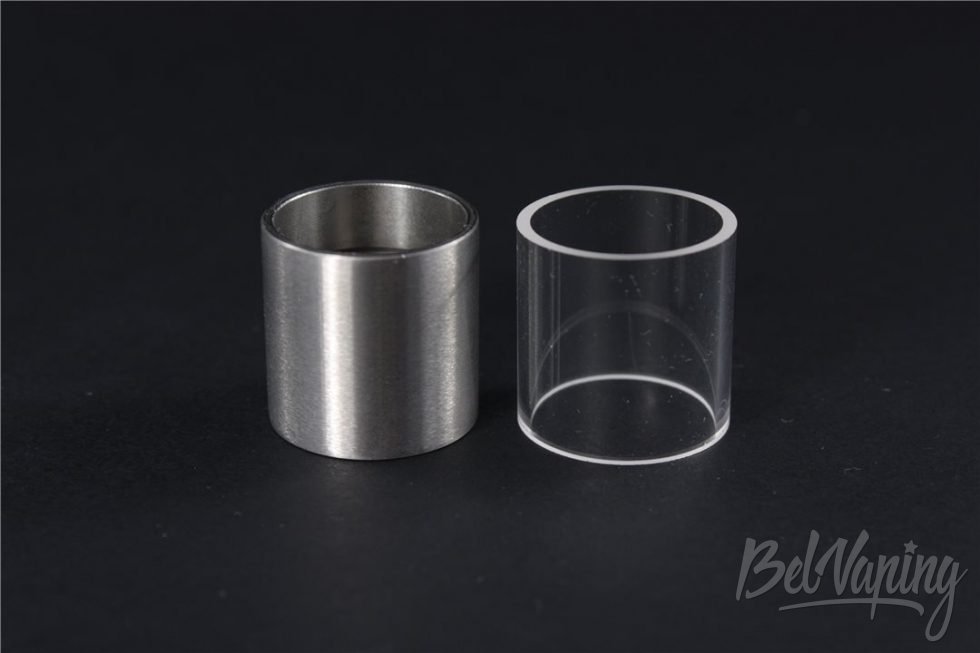

В комплект поставки входит сменное стальное тело бака (ss tube):

Обзор DOME RTA от Atmomixani - тела бака

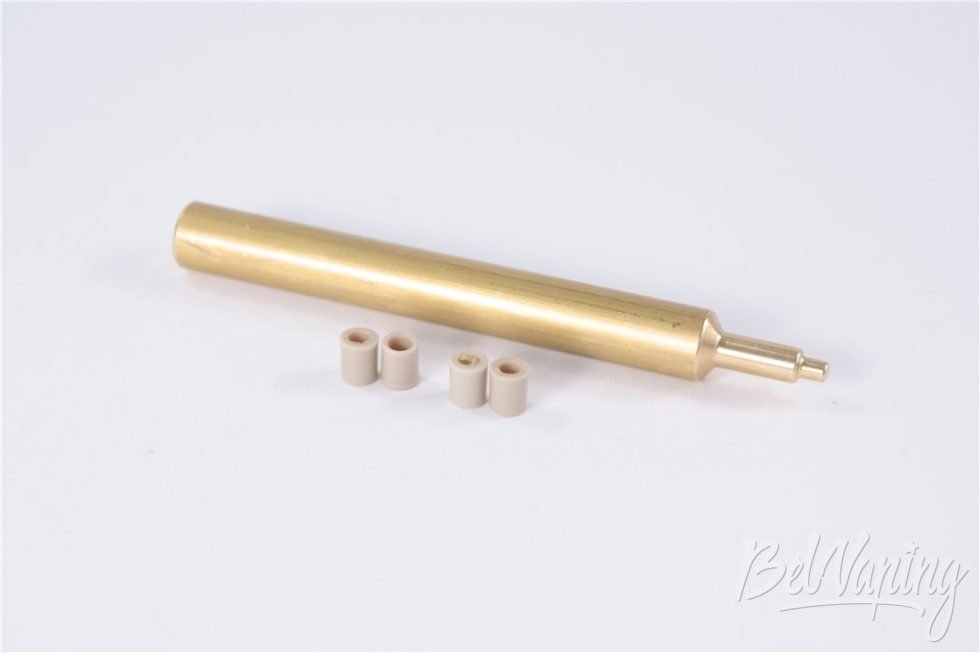

Также приложены четыре запасных изолятора и инструмент для их установки

Обзор DOME RTA от Atmomixani - изоляторы

С устройством приходит комплект расходных материалов, состоящий из двух кусочков сетки для изготовления фитилей и 1 м кантала диаметром 0,28 мм.

Ключевой особенностью участника обзора является его прямое соединение с батарейным отсеком используемого мехмода. Рассмотрим это внимательней.

Соединение Dome Atomizer от Atmomixani с мехмодом Nemesis

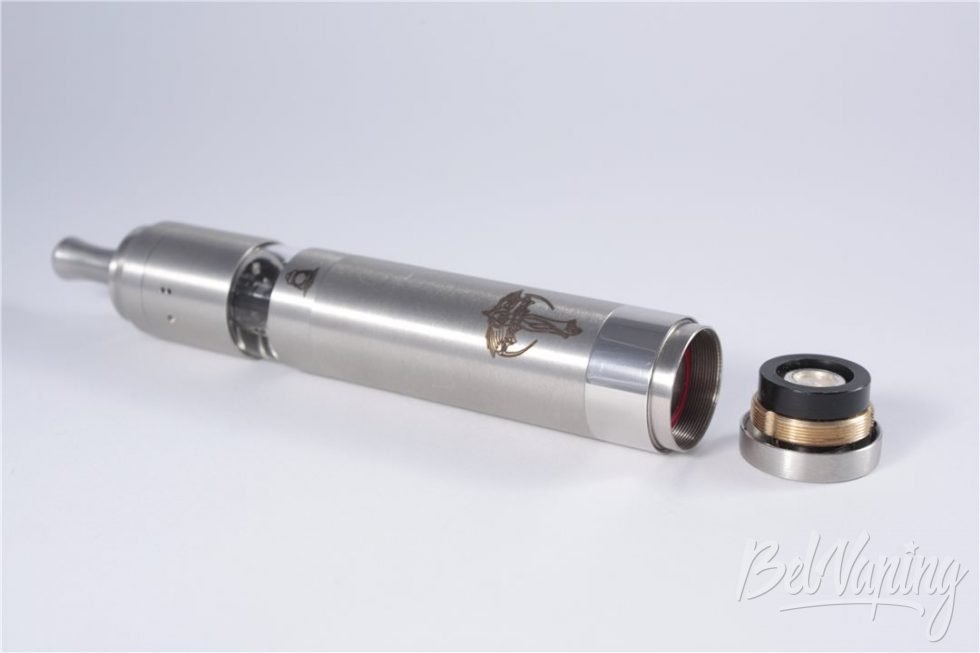

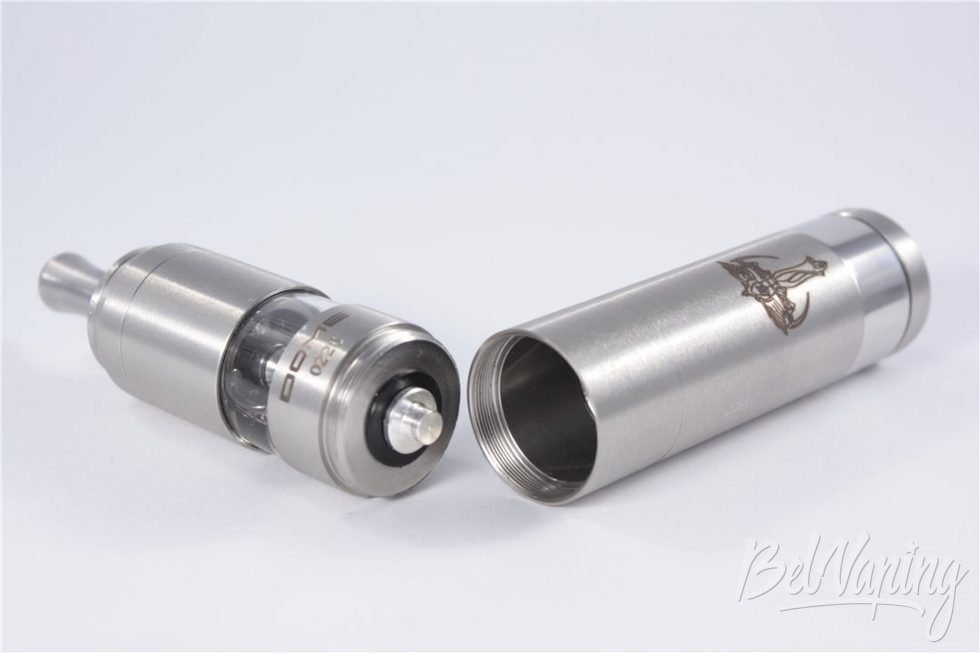

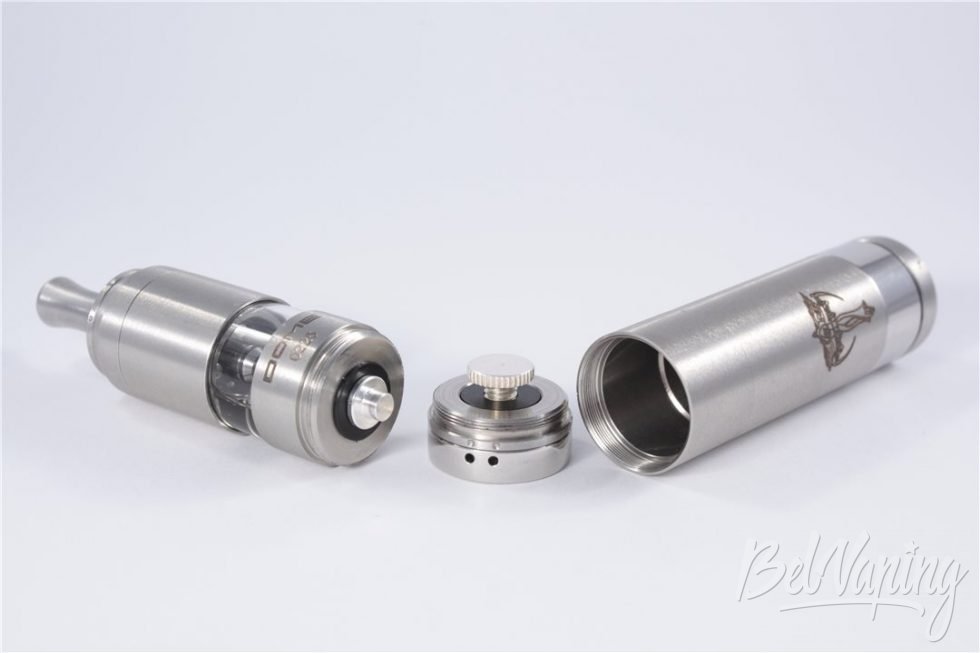

Как отмечалось, для соединения Dome Atomizer с батарейным отсеком Nemesis мы не используем «голову» (крышку с коннектором) мехмода:

Обзор DOME RTA от Atmomixani - соединение с Nemesis

Резьба коннекторной части соответствует резьбе батарейного отсека Nemesis:

Обзор DOME RTA от Atmomixani - соединение с Nemesis

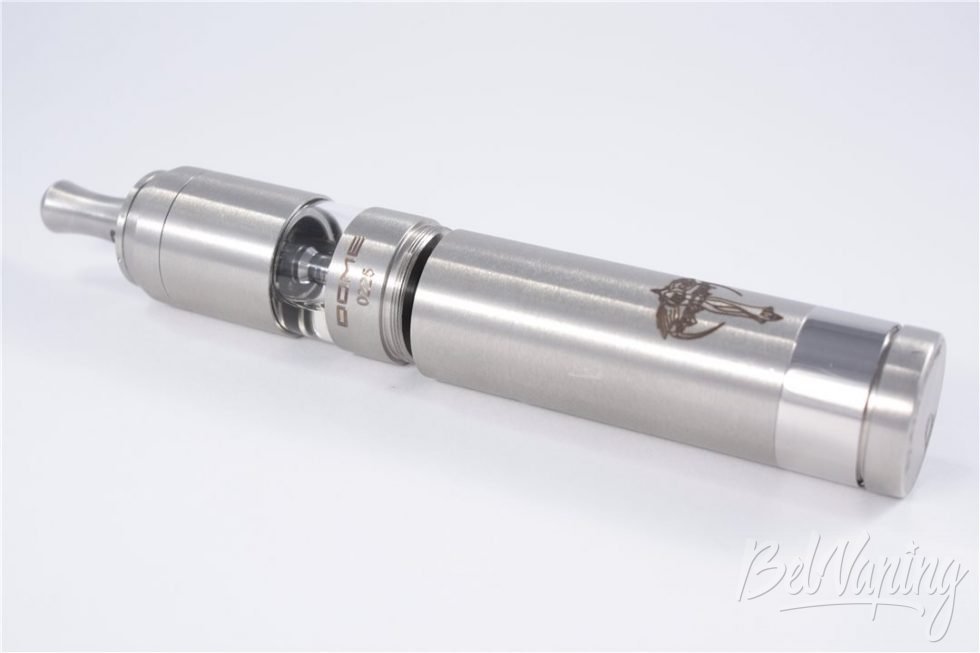

Эти элементы соединяются друг с другом напрямую:

Обзор DOME RTA от Atmomixani - соединение с Nemesis

В коннекторе Dome Atomizer плюсовой контакт не регулируется. Плотная установка аккумуляторов внутри батарейного отсека Nemesis достигается за счёт глубины вкручивания блока переключателя (кнопки) мехмода:

Обзор DOME RTA от Atmomixani - соединение с Nemesis

Резьба коннекторной части Dome Atomizer позволяет его сборку с 69 Telescopic mod от Atmomixani. В этом случае плотность установки аккумуляторов регулируется за счёт скручивания деталей «телескопа».

В виде небольшого отступления хотел бы уточнить по поводу терминов. Соединяемые рассмотренным выше способом испаритель и источник питания представляют собой «гибрид». Это наиболее точное определение.

Словом «гибрид» (с греческого языка – помесь) обозначается объект, сочетающий в себе свойства нескольких объектов. Иногда словом «гибрид» называют устройства, где батарейный блок и испаритель представляет собой цельную конструкцию (например, Orion V3). Но такое изделие точнее характеризуется понятием «моноблок».

Несколько раз встречал определение «комбо» (от слова «комбинировать»), но данное понятие в большей мене носит традиционно игровой смысл. В компьютерных играх этим термином именуется определённая последовательность действий, приносящих наиболее ощутимый результат.

Принципиально отличие гибрида от моноблока заключается в том, что его элементы остаются разделяемыми. Что, в частности, позволяет их отдельное использование и/или обслуживание.

Продолжим изучение устройства.

Площадка испарительной камеры Dome Atomizer от Atmomixani

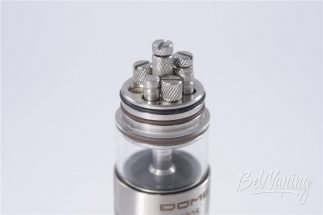

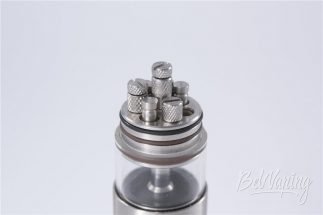

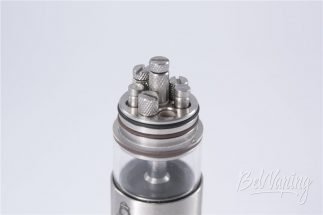

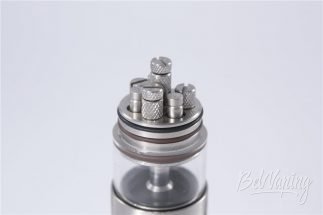

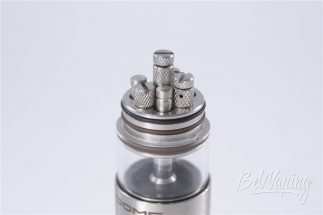

Рассмотрим данную деталь. Для наглядности покажу её под разными углами:

Обзор DOME RTA от Atmomixani - Испарительная камера Обзор DOME RTA от Atmomixani - Испарительная камера Обзор DOME RTA от Atmomixani - Испарительная камера Обзор DOME RTA от Atmomixani - Испарительная камера Обзор DOME RTA от Atmomixani - Испарительная камера

На этих фотографиях увидели большое количество крепёжных и прочих элементов. Для наглядности рассмотрим эти детали отдельно.

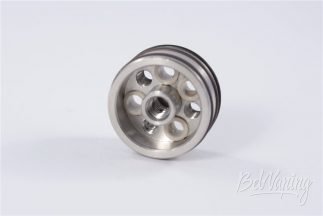

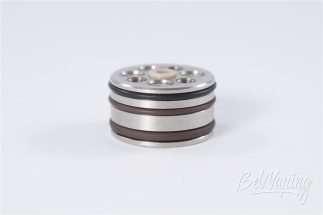

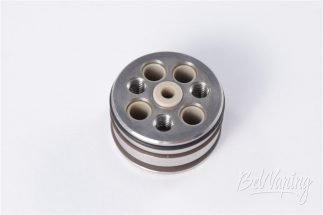

Так выглядит крышка бака / площадка испарительной камеры с разных ракурсов:

Обзор DOME RTA от Atmomixani - крышка бака Обзор DOME RTA от Atmomixani - крышка бака Обзор DOME RTA от Atmomixani - крышка бака

На этих фотографиях рассмотрели следующее:

  • крышка бака соединяется с центральной трубкой на резьбе;
  • на наружной части расположены о-ринги. Нижний – для герметизации верхней части бака, два верхних – для фрикционного крепления колпака / кожуха испарительной камеры;
  • в площадке испарительной камеры имеются отверстия с резьбой для установки трёх стоек минусовых контактов;
  • в остальные отверстия установлены изоляторы;
  • центральный (плюсовой) контакт также изолирован от площадки.

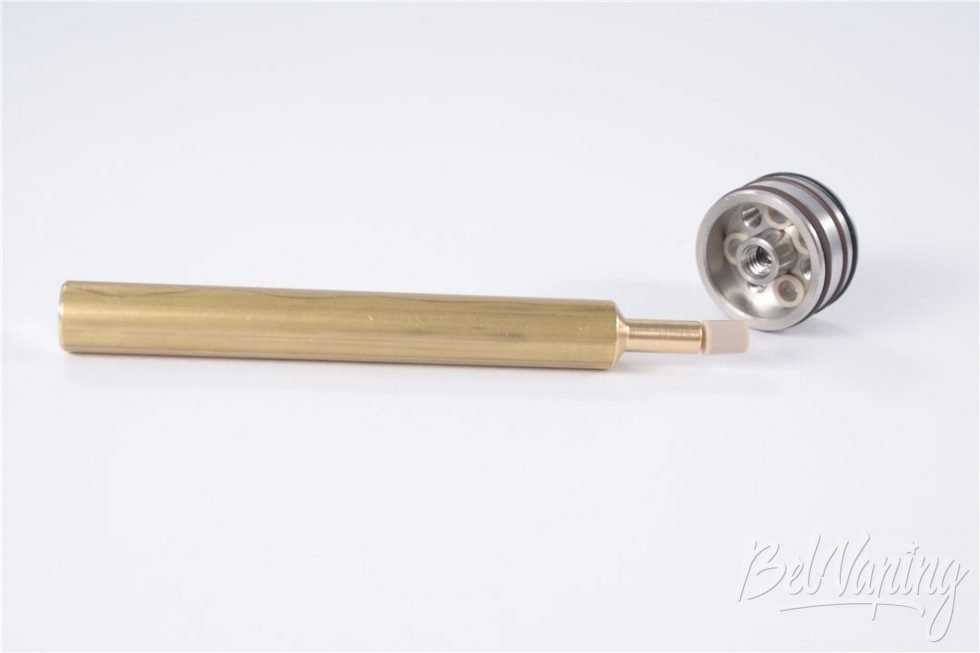

Для удобства манипуляций с изоляторами производитель включил в комплект поставки соответствующий инструмент:

Обзор DOME RTA от Atmomixani - установка изоляторов

Материал изоляторов – полипропилен (пищевой пластик). Этот материал достаточно твёрд и устойчив к истиранию. При этом вполне термостоек (размягчение происходит при 140 °C, плавление при 175 °C). Однако при прямом воздействии пламенем может быть повреждён. Также достижение критической температуры возможно при прожиге сеточного фитиля горелкой.

Чтобы не повредить изоляторы, установленные фитили целесообразно прожигать нагревом самой спирали.

Теперь рассмотрим крепёж.

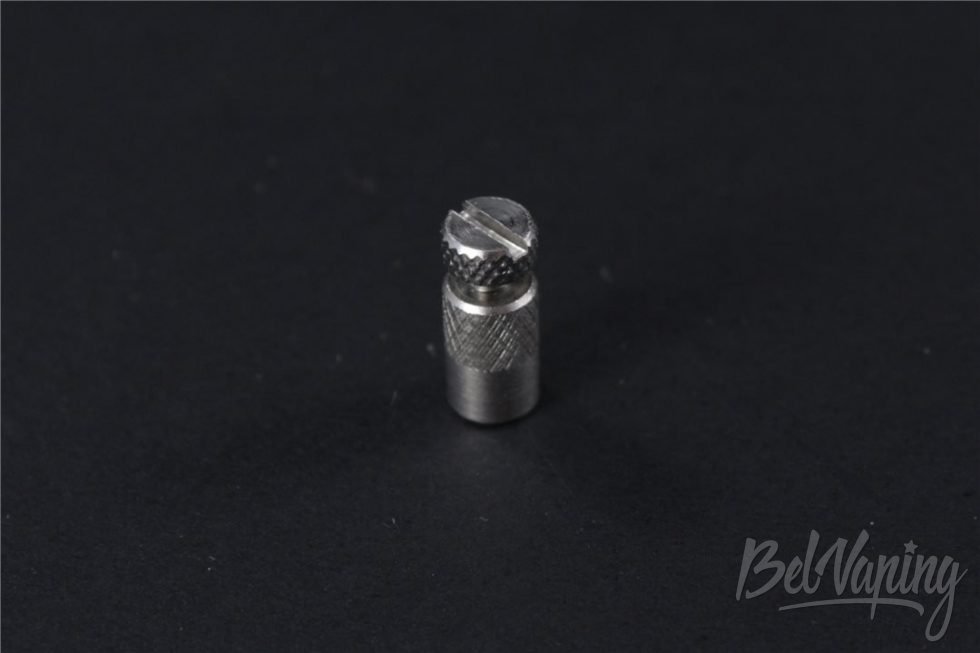

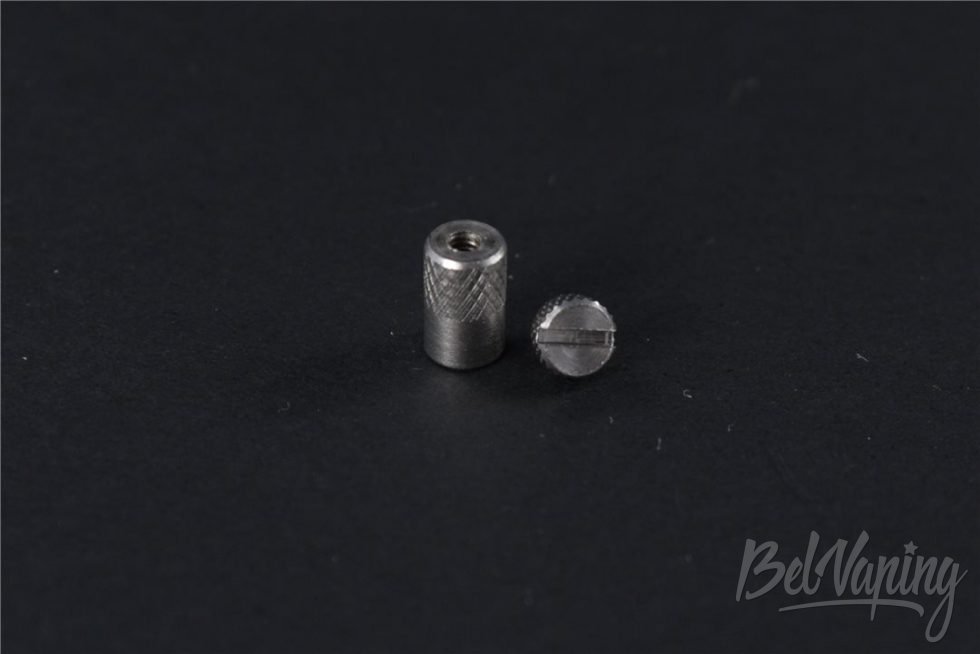

Так выглядит деталь, используемая на центральном (плюсовом) контакте:

Обзор DOME RTA от Atmomixani - стойка плюсового контакта

Она состоит из двух элементов. Гайки, которая фиксирует центральный контакт (при закручивании упирается в изолятор центрального контакта). И вкручивающегося в неё сверху винта.

Обзор DOME RTA от Atmomixani - стойка плюсового контакта

Плюсовой конец спирали (или нескольких) крепится между верхней частью гайки и нижней частью шляпки винта. «Плюсовой» крепёж осуществляется элементами с резьбой М2.

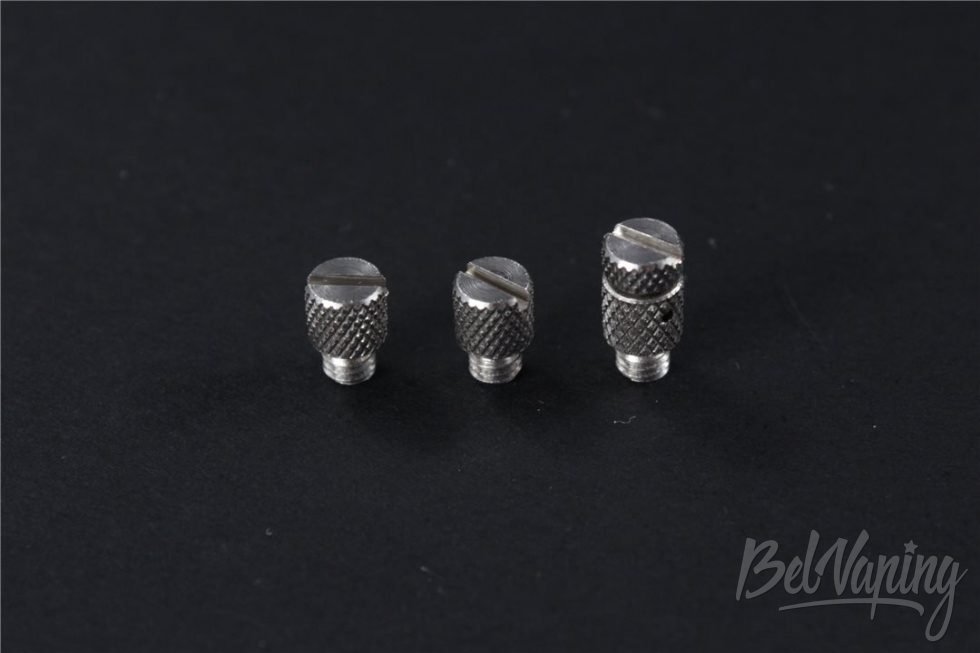

Так выглядят винты крепления «минуса» (резьба М3):

Обзор DOME RTA от Atmomixani - стойки минусового контакта

Видим два «традиционных» винта. И третий с вкручивающимся сверху дополнительным винтом. С его помощью можно крепить минусовой конец спирали на более высоком уровне (под шляпкой верхнего винта или в отверстии сбоку нижней части данного элемента).

Это может понадобиться при изготовлении небольших «сжатых» спиралей (микрокойлов) или при использовании кремнезёмных фитилей. Я такой возможностью не пользовался, но она имеется.

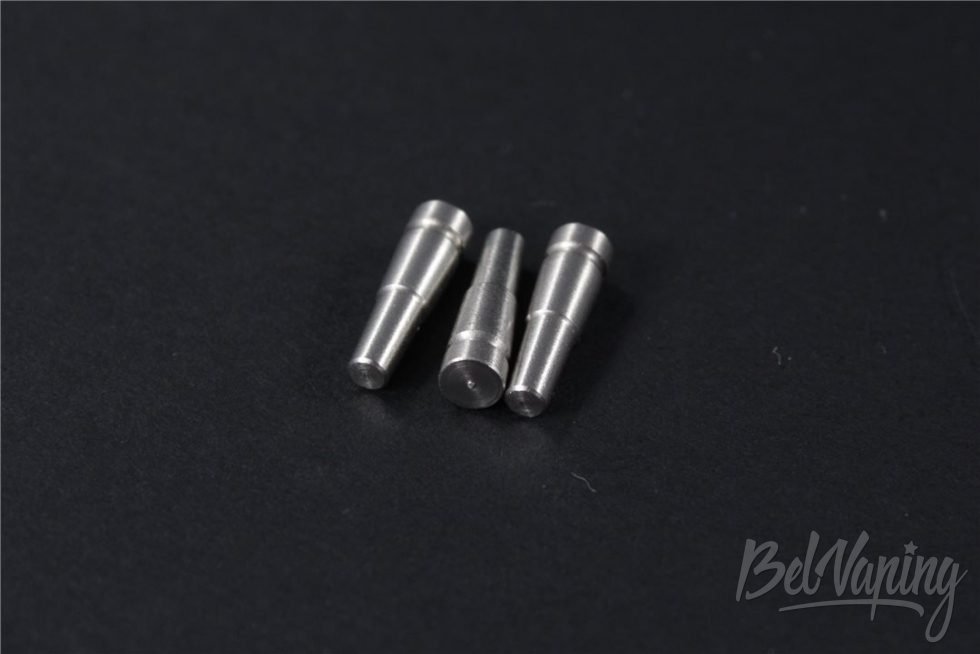

Так выглядят заглушки (клинья) для закрытия заправочного отверстия и неиспользуемых отверстий для фитилей:

Обзор DOME RTA от Atmomixani - заглушки

Благодаря своей форме они плотно закрывают отверстия. При этом вполне удобно достаются.

Если вернуться назад и ещё раз посмотреть на фотографию площадки без установленных крепёжных элементов, заметим, что в ней имеются четыре отверстия с изоляцией. Два из которых расположены ближе друг к другу, между ними нет минусового винта. Два других расположены на большем расстоянии, между ними имеется винт минусового контакта.

При использовании одной сетки её можно располагать в любом из этих отверстий. При использовании двух сеток их надо располагать в отверстиях, находящихся рядом. Тогда можно обеспечить обдув обеих спиралей.

При использовании U-образного фитиля его можно располагать как в ближних, так и в удаленных друг от друга отверстиях.

Колпак / кожух испарительной камеры Dome Atomizer от Atmomixani

При рассмотрении основных элементов заметили, что данный элемент состоит из трёх отдельных деталей. Сейчас и начнём с ними знакомиться.

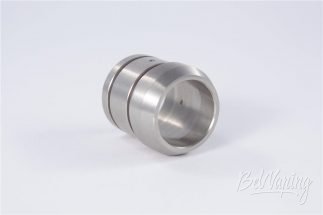

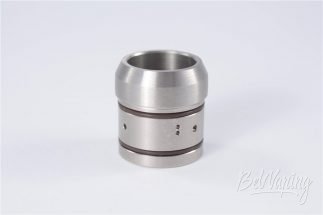

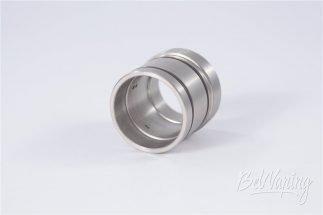

Осмотрим внутреннюю часть колпака / кожуха испарительной камеры:

Обзор DOME RTA от Atmomixani - испарительная камера Обзор DOME RTA от Atmomixani - испарительная камера Обзор DOME RTA от Atmomixani - испарительная камера

На ней увидели три отверстия (четыре, но два из них расположены одно над другим). С внутренней стороны детали видим плоскости разных диаметров. Благодаря их размерам происходит соединение с площадкой испарительной камеры и крышкой испарительной камеры.

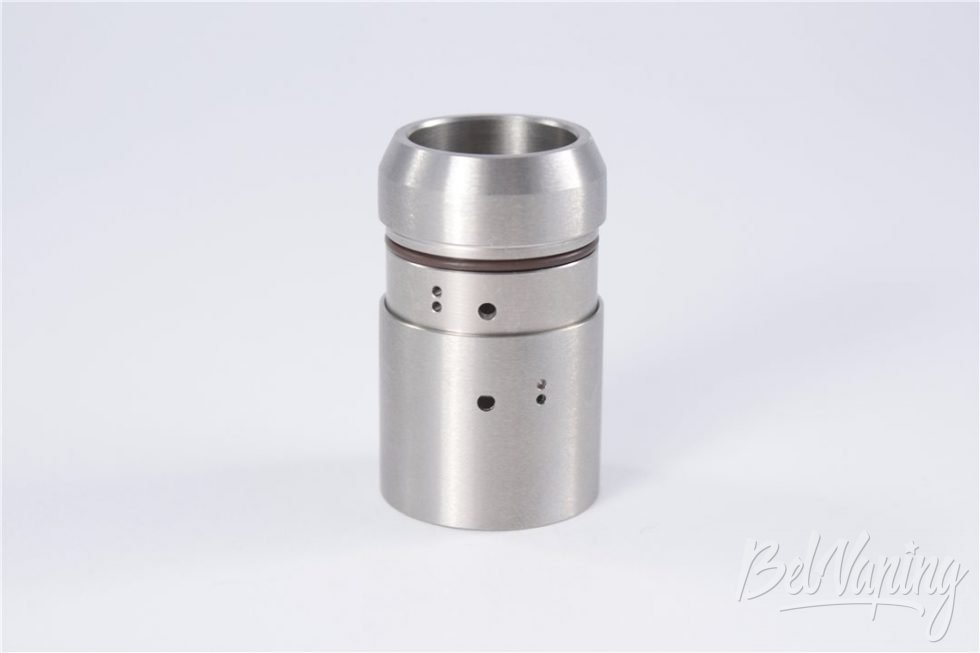

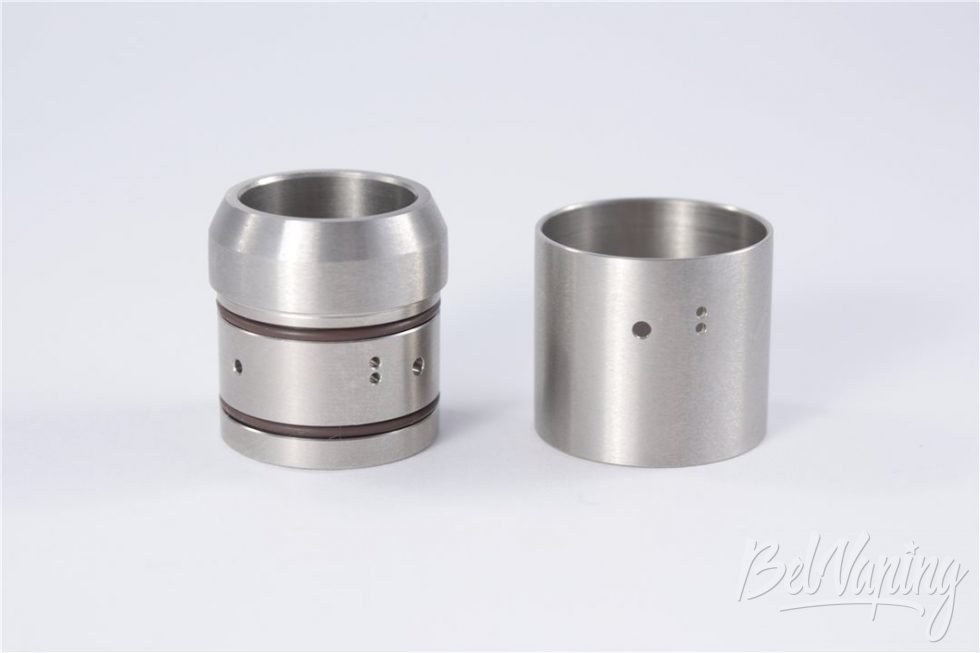

А вот обе части (внутренняя и наружная) рядом:

Обзор DOME RTA от Atmomixani - испарительная камера

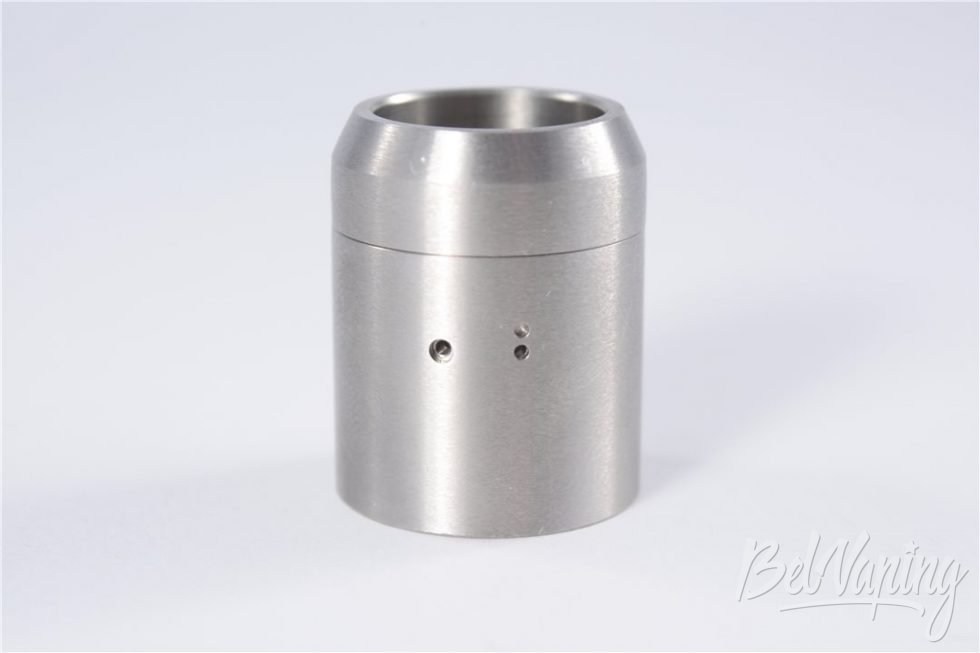

Наружная часть – фактически является кольцом регулировки интенсивности обдува. Посмотрите ещё раз за предыдущую фотографию. Мысленно пронумеруем отверстия слева направо. Их диаметр таков:

  1. левое на внутренней части 1,5 мм;
  2. средние отверстия на внутренней части 2 х 1 мм;
  3. правое отверстие на внутренней части 1,8 мм;
  4. левое отверстие на наружной части 1,8 мм;
  5. правые отверстия на наружной части 2 х 1 мм.

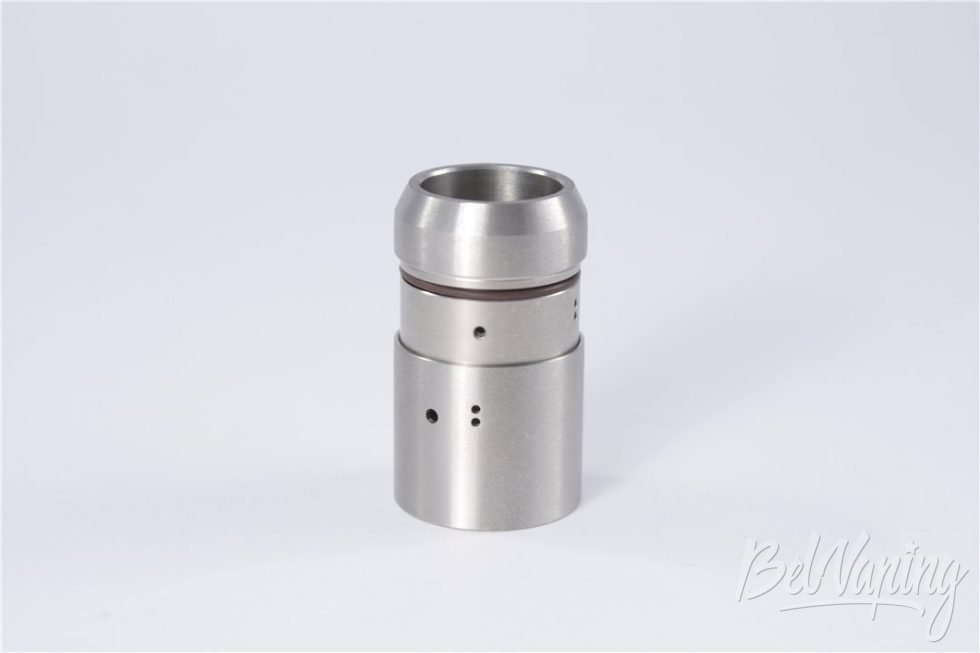

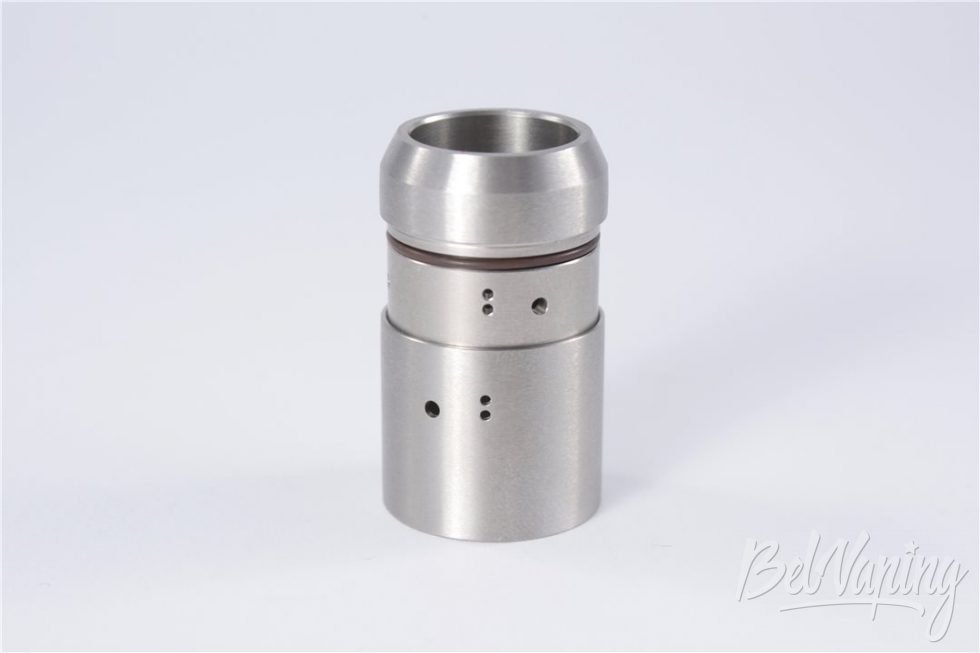

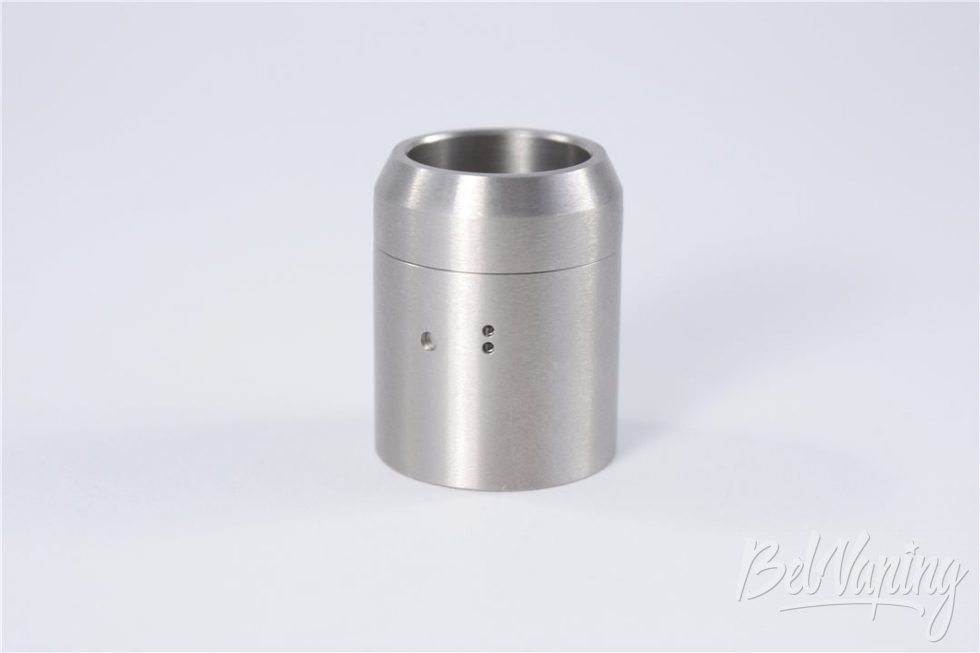

Благодаря таким размерам и возможности их совмещения можем добиться следующего:

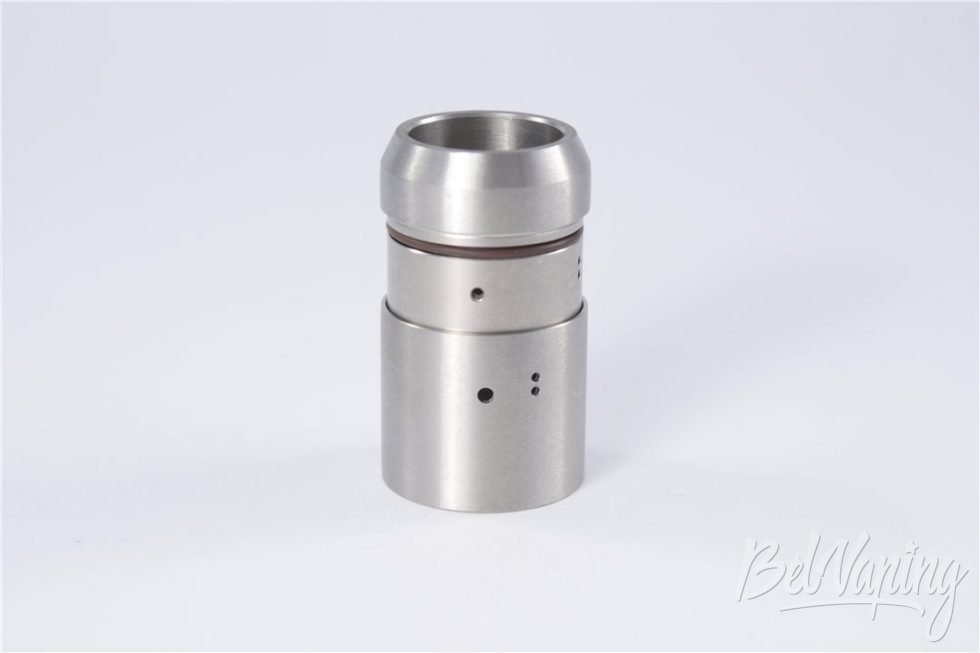

Обзор DOME RTA от Atmomixani - обдув

Один источник обдува диаметром 1,5 мм.

Обзор DOME RTA от Atmomixani - обдув

Один источник обдува диаметром 1 мм.

Обзор DOME RTA от Atmomixani - обдув

Два расположенных вертикально источника обдува диаметром по 1 мм каждый.

Обзор DOME RTA от Atmomixani - обдув

Два расположенных горизонтально источника обдува диаметром по 1 мм каждый.

Обзор DOME RTA от Atmomixani - обдув

Один источник обдува диаметром 1,8 мм.

Также отверстия обдува можно совмещать не полностью, а частично – это расширяет возможность «тонкой настройки», но не забываем, что при частичном совмещении поток воздуха может «свистеть».

Мне понравилась конфигурация с вертикальным расположением отверстий обдува (использую устройство именно с ней):

Обзор DOME RTA от Atmomixani - обдув

При использовании двух спиралей следует выбрать такую конфигурацию:

Обзор DOME RTA от Atmomixani - обдув

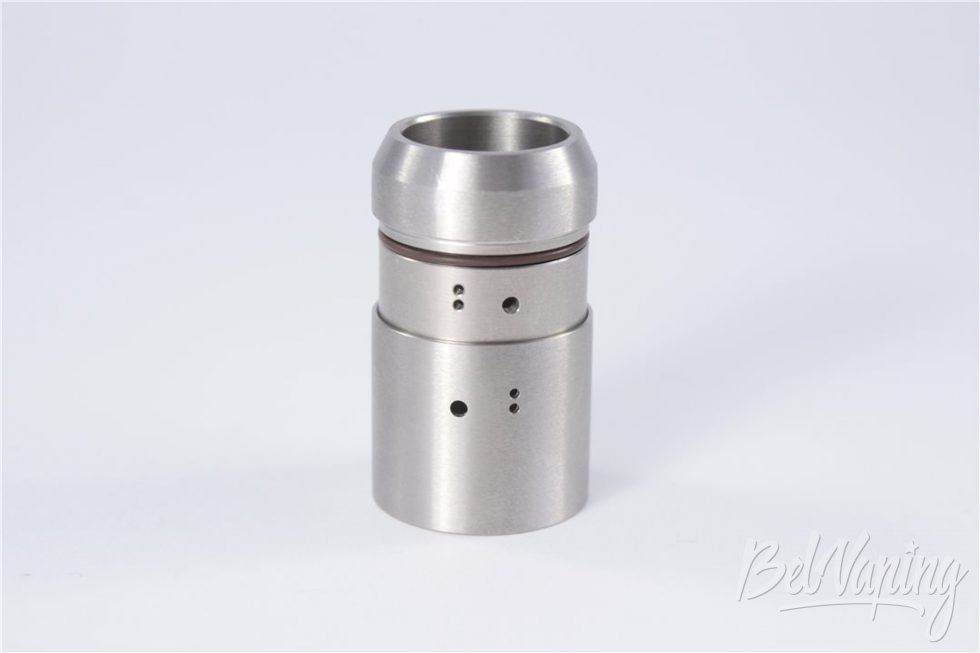

Приложим внутреннюю часть кожуха к площадке испарительной камеры и оценим высоту обдува:

Обзор DOME RTA от Atmomixani - обдув

Как видим, источник (источники) обдува расположены чуть ниже середины возможной высоты спирали. Что обеспечивает интенсивный обдув и хорошую вкусопередачу. При использовании двух вертикальных отверстий обдува они расположены чуть ниже и чуть выше уровня спирали. При этом она обдувается практически полностью.

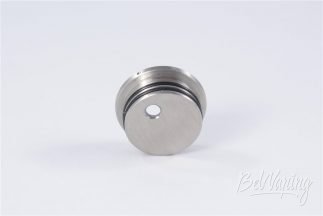

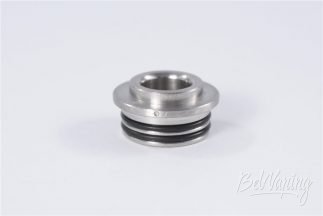

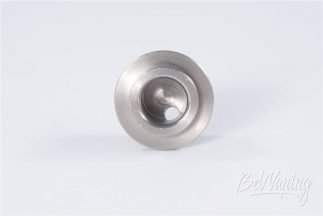

Теперь осмотрим крышку колпака / кожуха испарительной камеры:

Обзор DOME RTA от Atmomixani - крышка испарительной камеры Обзор DOME RTA от Atmomixani - крышка испарительной камеры Обзор DOME RTA от Atmomixani - крышка испарительной камеры

Увиденная на первой фотографии «точка» на торце крышки подсказывает направление, куда повёрнуто отверстие внутри неё. На двух следующих фото увидели, что отверстие выхода воздуха из испарительной камеры сдвинуто вбок от центра.

Ух ты, это любопытная возможность. Поворачивая отверстие в разные стороны, можно изменять направление движения воздуха в испарительной камере. Что напрямую влияет на характеристики пара. Обязательно попробуйте!

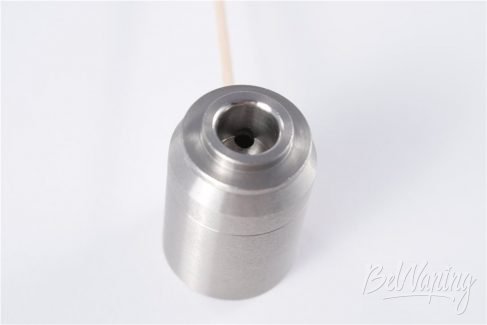

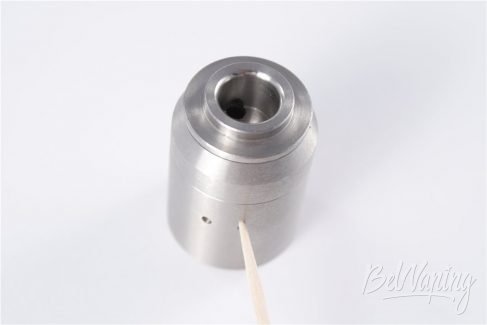

Для наглядности на следующих фотографиях обозначил источник обдува, вставив в соответствующее отверстие зубочистку:

Обзор DOME RTA от Atmomixani - выставлене обдува Обзор DOME RTA от Atmomixani - выставлене обдува

Повернули в сторону источника захвата воздуха – ослаб обдув спирали, усилился ТХ (тротхит, TH, throat hit, TH). Повернули в противоположную сторону – больше вкуса. Поворачивая вбок, можно «балансировать» вкус / ТХ.

Понятно, что такие регулировки только добавляют оттенок характеристикам пара. Основные же настойки надо делать путём настройки спирали и фитилей.

Ну вот, отдельные элементы осмотрели – теперь соберём устройство.

Сборка Dome Atomizer от Atmomixani

Несмотря на большое количество деталей, процесс сборки несложный.

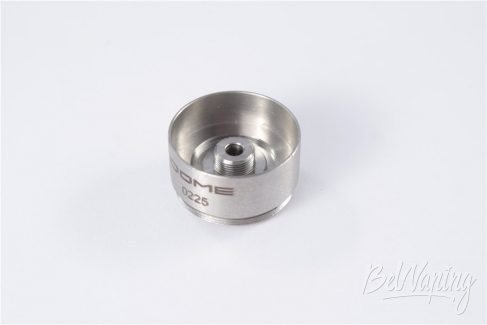

Внутрь коннекторной части вкладываем о-ринг:

Обзор DOME RTA от Atmomixani - сборка Обзор DOME RTA от Atmomixani - сборка

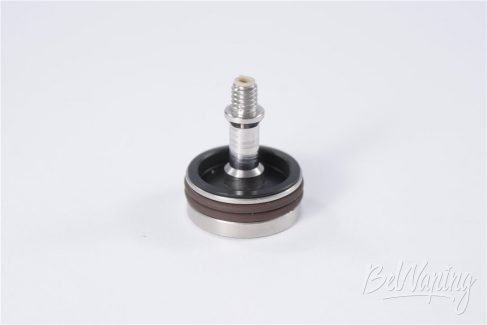

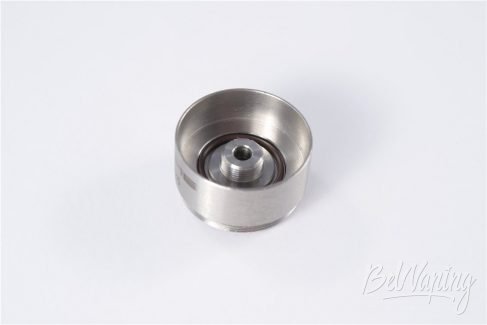

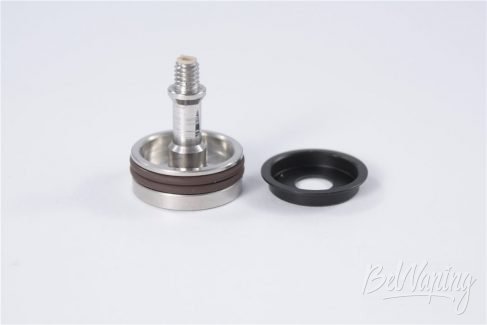

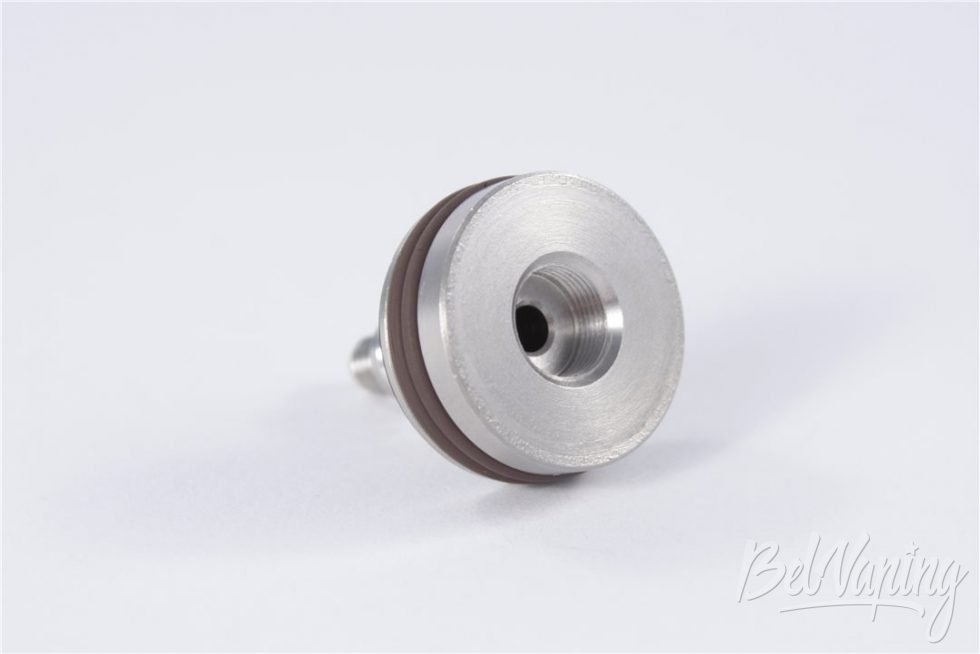

В дно бака устанавливаем пластиковый изолятор (изолирует нижнюю часть сетки от «минуса»):

Обзор DOME RTA от Atmomixani - сборка Обзор DOME RTA от Atmomixani - сборка

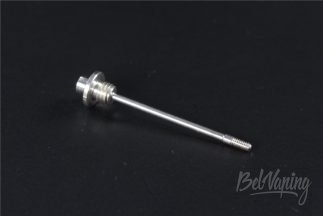

Снизу в дне бака имеется внутренняя резьба, на ней эта деталь крепится в коннекторной части:

Обзор DOME RTA от Atmomixani - сборка

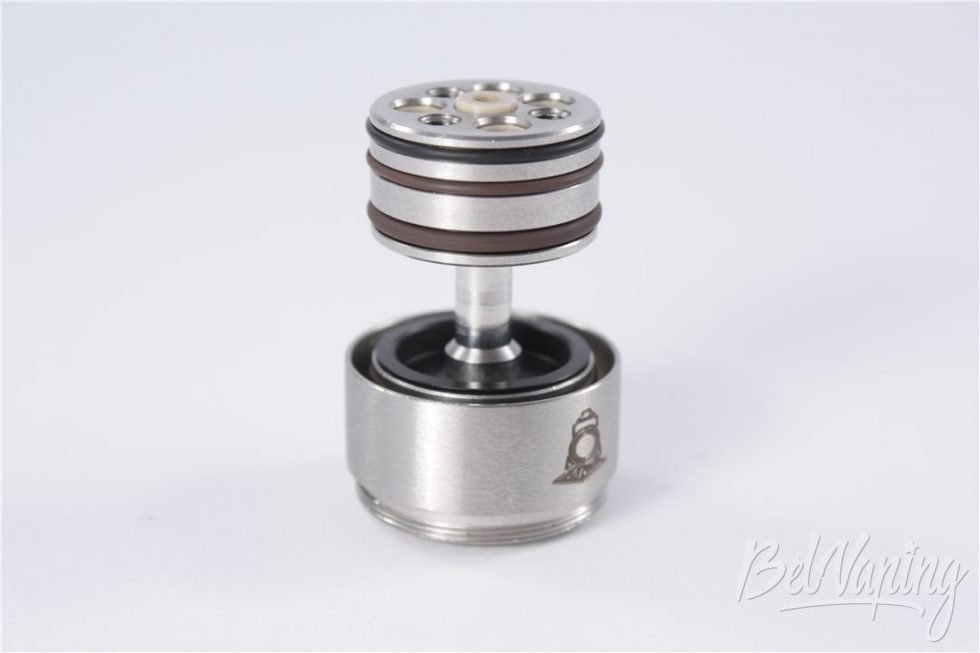

Вкрутили дно бака в коннектор, сверху на центральную трубку прикручиваем крышку бака / площадку испарительной камеры:

Обзор DOME RTA от Atmomixani - сборка

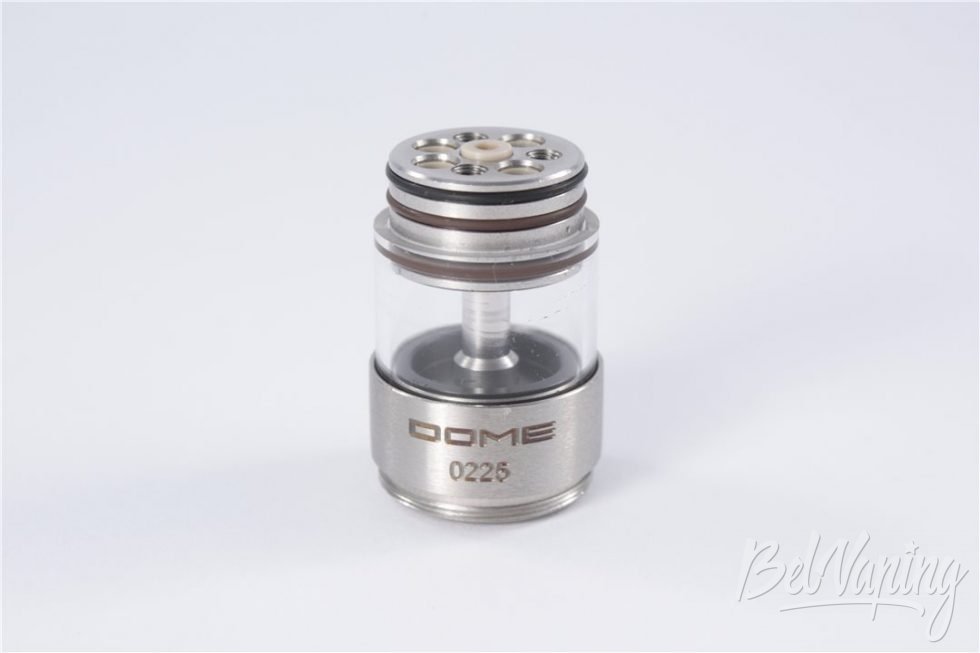

Устанавливаем тело (стеклянное или стальное) бака:

Обзор DOME RTA от Atmomixani - сборка

Обратите внимание – оно надевается «сверху». Что даёт возможность разбирать и обслуживать бак (менять тело, промывать) с установленной намоткой.

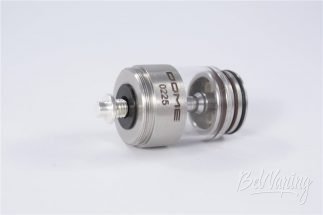

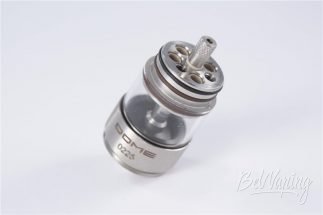

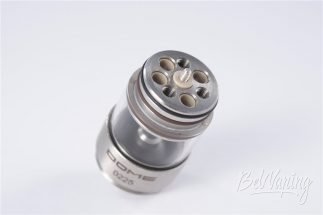

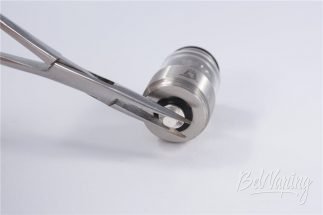

Вставляем и затягиваем посеребрённый центральный контакт:

Обзор DOME RTA от Atmomixani - сборка Обзор DOME RTA от Atmomixani - сборка Обзор DOME RTA от Atmomixani - сборка

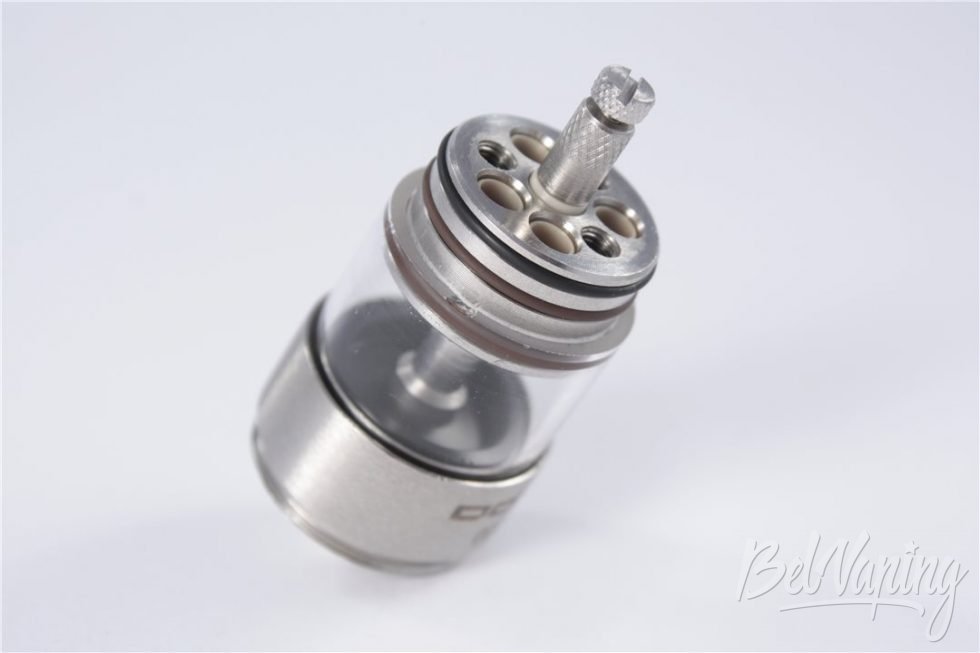

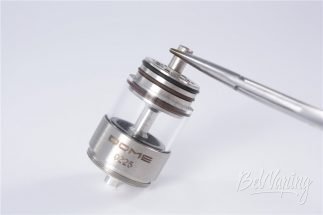

Со стороны испарительной камеры устанавливаем гайку плюсового контакта и затягиваем её:

Обзор DOME RTA от Atmomixani - сборка Обзор DOME RTA от Atmomixani - сборка Обзор DOME RTA от Atmomixani - сборка

Сверху в гайку вкручиваем винт, которым фиксируется плюсовой конец спирали:

Обзор DOME RTA от Atmomixani - сборка

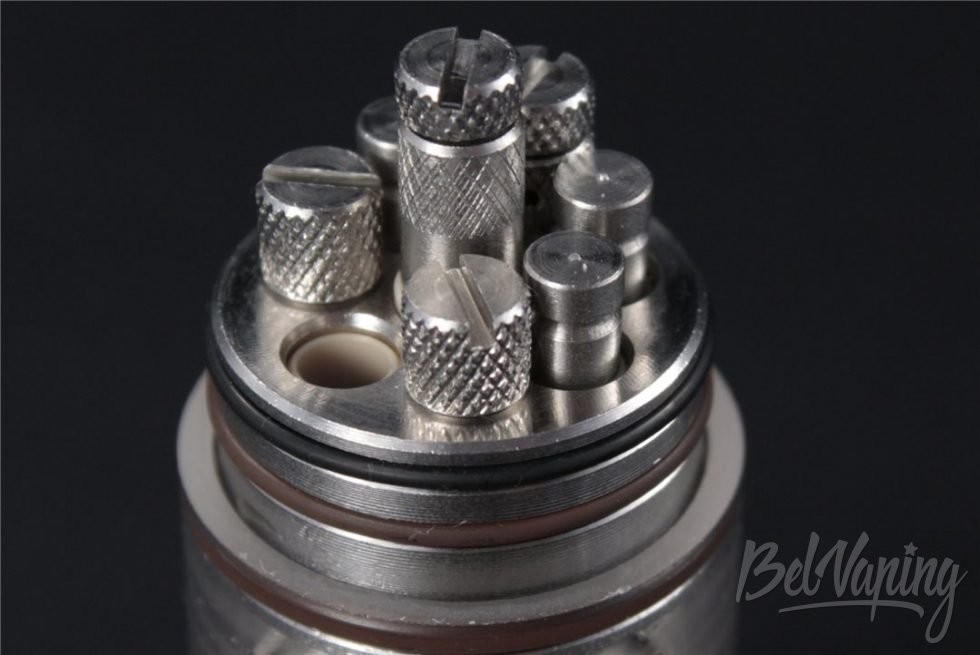

Установку остальных элементов (крепежа и заглушек) в испарительной камере следует производить исходя из желаемой конфигурации последующей настройки.

Я сделал это так:

Обзор DOME RTA от Atmomixani - сборка

Стеклянное / стальное тело (труба) бака в Dome Atomizer от Atmomixani

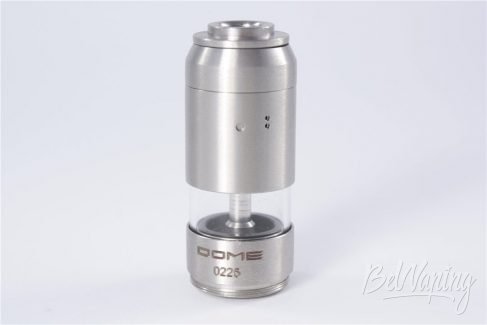

В комплекте с устройством поставляется сменная стальная труба бака. Она может понадобиться, если есть риск разбить стекло, или из эстетических предпочтений.

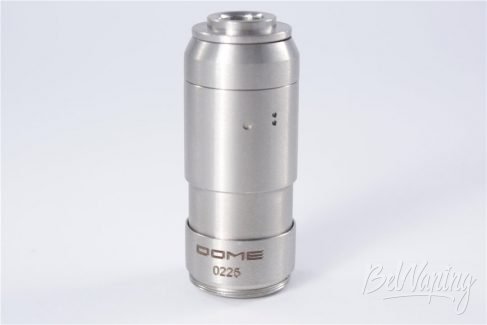

Поэтому покажу внешний вид устройства при использовании стеклянного и стального тел бака:

Обзор DOME RTA от Atmomixani - тела бака Обзор DOME RTA от Atmomixani - тела бака

Намотка (спираль с установленным фитилём) и заправка для Dome Atomizer от Atmomixani

В рассматриваемом испарителе можно использовать одну или две спирали. Также можно устанавливать U-образный фитиль («подкову»). Я этого делать не стал и использую данное устройство с «традиционной» настройкой (на одной сетке).

Дело в том, что расстояние от дна бака до площадки испарительной камеры около 21 мм. Это обеспечивает достаточную интенсивность подачи жидкости даже на одинарном фитиле.

В испаритель можно устанавливать сетки высотой до 32 мм. Я брал сетки шириной 2.0, 2.5 и 3.0 см. Все эти варианты при тестировании обеспечили необходимую жижеподачу.

Если есть желание использовать «толстые» фитили из сетки большей ширины, можно убрать изолятор площадки.

Раньше я показал используемую мной конфигурацию крепежа в испарительной камере. Причина такого выбора – очень простая… Мне захотелось, чтобы сетка располагалась слева от логотипа с паровозом.

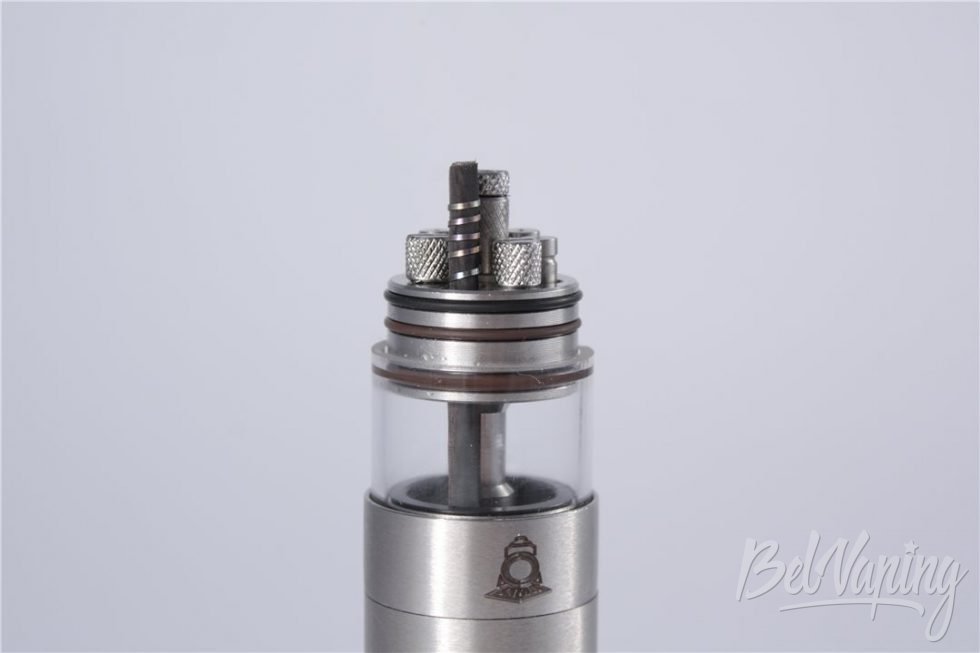

Так выглядела моя первая тестовая намотка:

Обзор DOME RTA от Atmomixani - установка намотки

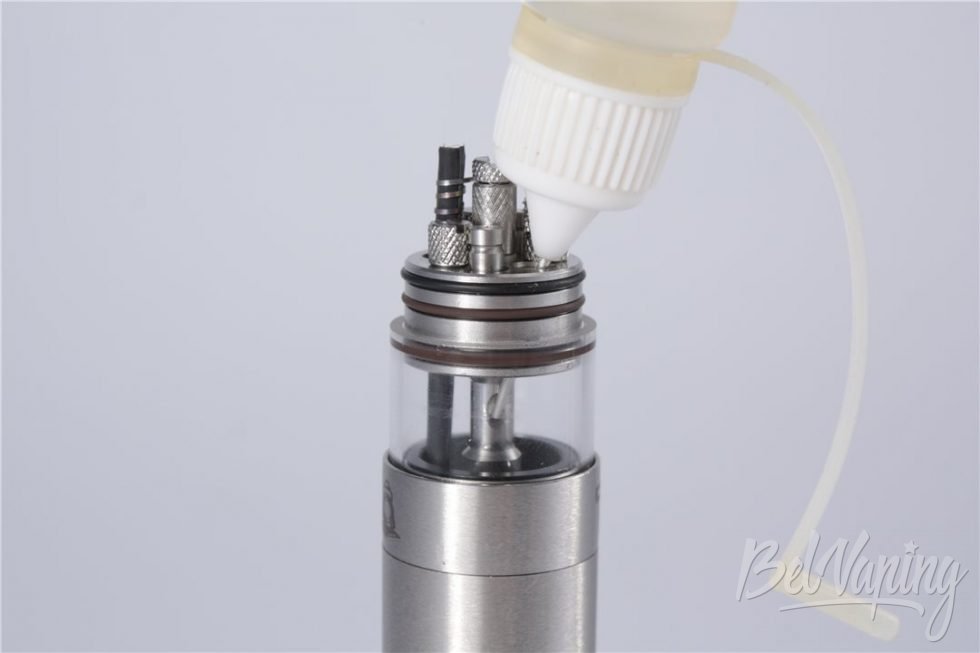

Для заправки удобней взять бутылку с иглой или с достаточно длинным носиком. На площадке испарительной камеры расположено много элементов крепежа, поэтому коротким носиком бутылки сложно достать до отверстия заправки.

Обзор DOME RTA от Atmomixani - заправка

Вид Dome Atomizer от Atmomixani с Nemesis

Dome Atomizer доступен в двух финальных обработках поверхности. В обзоре участвовала матовая версия, но есть и полированный вариант.

Полированная версия будет хорошо сочетаться с «блестящим» Nemesis или 69 Telescopic mod.

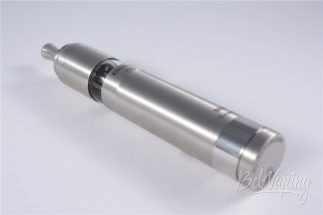

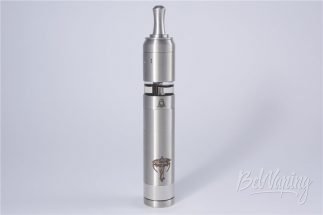

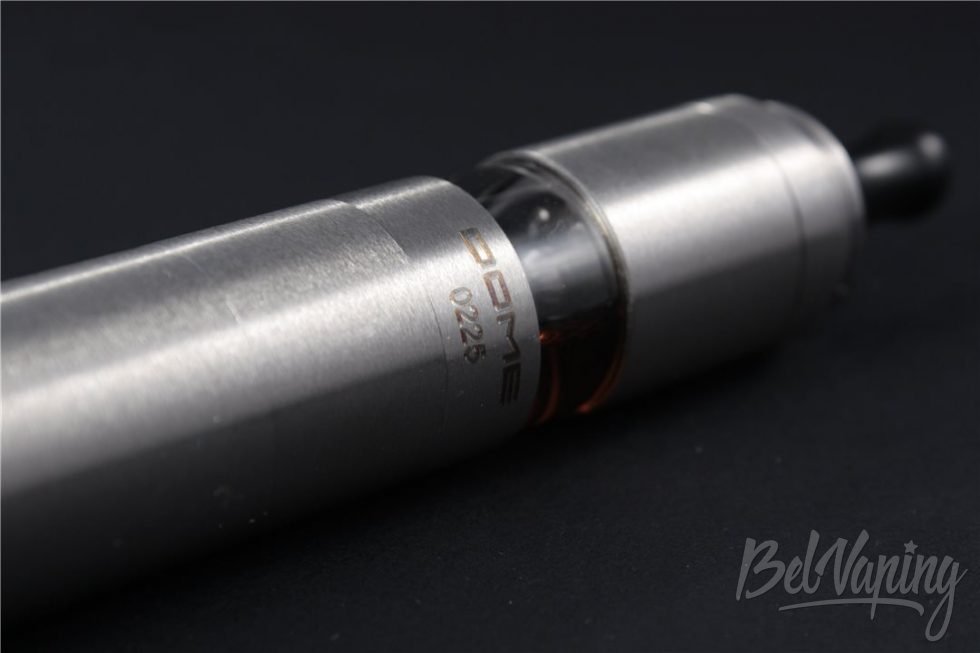

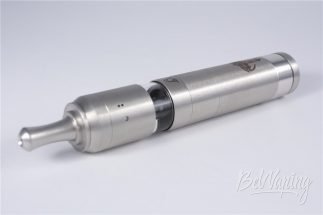

А вот так участник обзора смотрится с Nemesis V.W. edition:

Обзор DOME RTA от Atmomixani - вид с батарейным блоком Обзор DOME RTA от Atmomixani - вид с батарейным блоком Обзор DOME RTA от Atmomixani - вид с батарейным блоком

Технические характеристики Dome Atomizer от Atmomixani

  • наружный диаметр устройства 22 мм, наружный диаметр стекла 20,5 мм;
  • длина от низа коннекторной части до плоской части крышки кожуха испарительной камеры 50 мм, от места соприкосновения с батарейным отсеком до плоской части крышки испарительной камеры 47 мм;
  • расстояние от дна бака до дна испарительной камеры 21 мм;
  • максимальная длина устанавливаемого фитиля (высота от дна бака до внутренней части колпака испарительной камеры) 32 мм;
  • диаметр отверстий под сетку: без изолятора 3,2 мм, с изолятором 2,6 мм;
  • диаметр заправочного отверстия 2,6 мм (любое из незадействованных отверстий);
  • материал устройства – нержавеющая сталь, материал прозрачного тела бака – кварцевое стекло, изоляторы – полипропилен;
  • возможность установки одной или двух спиралей, либо U-образного фитиля;
    изолированные дно бака и отверстия для установки сетки;
  • соединение элементов бака – резьбовое, крепление колпака испарительной камеры – фрикционное на о-ринге;
  • регулировка интенсивности обдува, возможность изменения направления движения воздуха в испарительной камере;
  • прямое («гибридное») соединение с Nemesis и 69 Telescopic mod;
  • объем бака 2,5 мл;
  • вес с стеклянным телом бака 78 г, со стальным 83 г.

Впечатления и общая оценка Dome Atomizer от Atmomixani

Признаюсь честно, когда посмотрел первое видео от производителя, подумал: «Ну и сложную конструкцию сделали…». Когда получил устройство на обзор и полностью разобрал его, данное впечатление только усилилось.

Но потом внимательно рассмотрел отдельные детали, сделал фотосессию, настроил, попробовал. В следующие дни несколько раз менял намотки. Использовал отверстия обдува разного диаметра. Потом при помощи крышки колпака изменял движение воздуха в испарительной камере…

И, знаете, конструкция стала понятно и привычной. Конструктивная сложность – лишь способ реализации возможностей «тонкой» настройки. Устройство просто надо «понять». Что благодаря этому обзору сделать несложно.

Порадовало «гибридное» сочетание с источником питания. Никогда не рассматривал такую возможность как важную, на практике же это оказалось удобным. Связка «испаритель + источник питания» получилась компактной и гармонично выглядящей.

Данный испаритель – генезис, и характеристики получаемого пара в большей мере зависят от умений пользователя в его настройке. Ограниченная сверху крышкой испарительная камера получилась небольшой. К тому же массивные элементы крепежа тоже уменьшают её объем.

Похоже, в последнее время в моих вкусовых пристрастиях снова стали преобладать «табачные» жидкости. И сейчас настроил Dome Atomizer именно для их использования. Результат – понравился. В процессе тестирования намотка (третья или четвёртая по счету, точно не помню) была сделана под фруктовые вкусы – тоже было хорошо.

В общем, вот такой получилась эта новинка от Atmomixani. Взглянем ещё разок на участника обзора и закончим обзор.

Обзор DOME RTA от Atmomixani - вид с батарейным блоком

Всё, спасибо за внимание. Хорошего нам всем пара!

С уважением,
Владислав Karabas

P.S.: Сначала использовал «гибрид» с 18490 аккумулятором. Но вчера собрал с 18350, получилось ещё компактней и удобней. Наверное, продолжу пользоваться именно такой конфигурацией.

2013 | Владислав Karabas
Фотографии | Владислав Karabas

Если вы нашли ошибку, выделите ее и нажмите Ctrl+Enter.

Еще интересное:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:
