Мехмод Lernaia Hydra от ElСigArt. История вейпинга

Данный текст был опубликован 13.03.2014 в ныне несуществующем блоге TrueVaping и посвящен обзору механического мода Lernaia Hydra / Λερναία Ύδρα из Греции.

Приветствую, уважаемые читатели. Бывают производители, создающие продукцию, с которой, хотя и непросто, но интересно и приятно работать при написании обзоров. Речь о хороших, толково продуманных и качественно изготовленных изделиях. Ближайшие обзоры будут посвящены устройствам от такого производителя.

Позвольте представить продукцию от греческого проекта ElСigArt. Лично мне и эта продукция, и её производитель – понравились.

На сегодняшний день линейка продукции ElСigArt состоит из трёх основных изделий, каждому из которых будет посвящён отдельный обзор:

• мехмод Lernaia Hydra / Λερναία Ύδρα с торцевым переключателем (кнопкой), претендующим на звание «идеального»;
• электронный блок-вариватт Zorbas, позволяющий использовать испарители с сопротивлением от 0,8 до 4,0 Ом. И обеспечивающий регулировку от 6 до 22 (двадцати двух) ватт. При этом подаваемый вольтаж – «линейный»;
• универсальный модуль Air flow control, обеспечивающий не только регулировку обдува для испарителей с захватом воздуха в коннекторе, но и аккуратное сопряжение любого источника питания с разными испарителями.

Начну рассказ об устройствах от ElСigArt с обзора Lernaia Hydra. Это мехмод с нижним (торцевым) переключателем (кнопкой). Благодаря комплектным трубам разного размера позволяющий использовать аккумуляторы 18350, 18490/18500 и 18650 формата. В коннекторе устройства используется «плавающий-телескопический» контакт, обеспечивающий соединение с испарителями «без щёлочки», а также плотную установку аккумуляторов.

Хотел бы уточнить, что основным изделием ElСigArt был и остаётся Zorbas (он и вправду хорош, но об этом позже). Однако покупатели этого устройства сообщали о том, что с некоторыми мехмодами электроника работает недостаточно эффективно. И это не проблема электроники Zorbas, любое устройство регулировки вольтажа требовательно к качеству используемых мехмодов (в первую очередь – их переключателей).

Тогда ElСigArt «вынужденно» создал собственный мехмод с оригинальным торцевым переключателем. Так и появился участник сегодняшнего обзора.

Приступим!

Внешний вид Lernaia Hydra / Λερναία Ύδρα от ElСigArt

ElСigArt предлагает все свои устройства в двух размерах: диаметром 22 и 23 мм. Также доступны два варианта финальной обработки: полировка и матирование. А недавно на странице производителя в Facebook появился анонс мехмода с «чёрным» покрытием (к моменту релиза данного обзора такая версия трубы под 18650 аккумулятор приехала и ко мне, расскажу об этом в заключительной статье, посвящённой продукции ElСigArt).

В этом и следующих обзорах участвуют устройства диаметром 22 и 23 мм. Девайсы 22 мм – матированные, девайсы 23 мм – полированные.

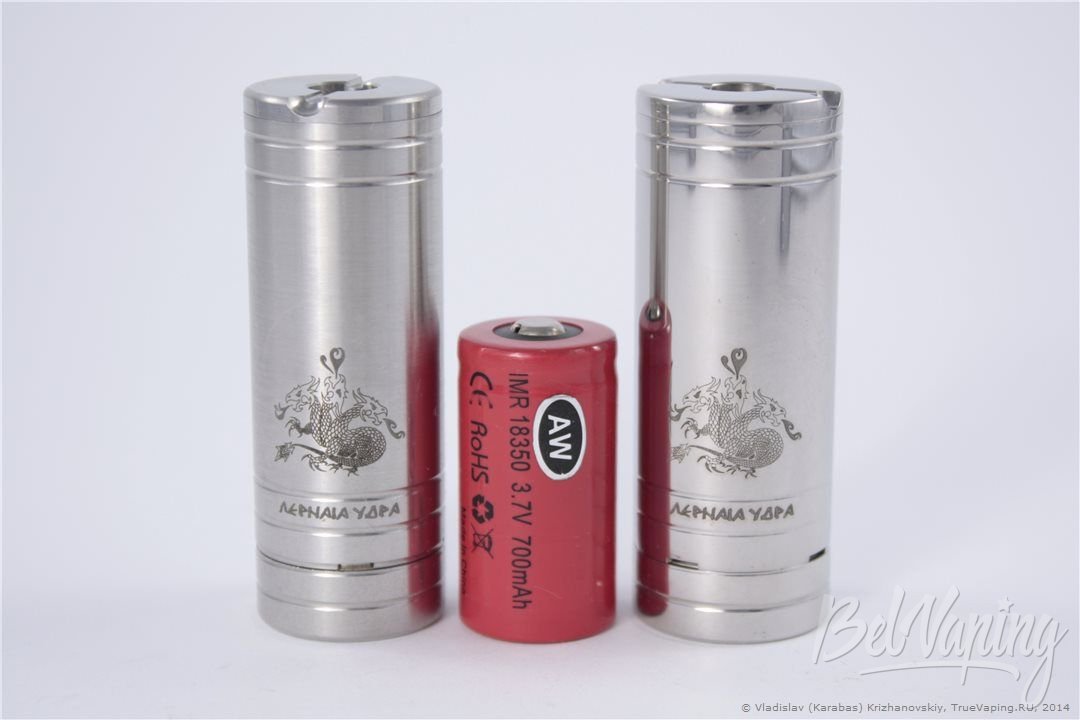

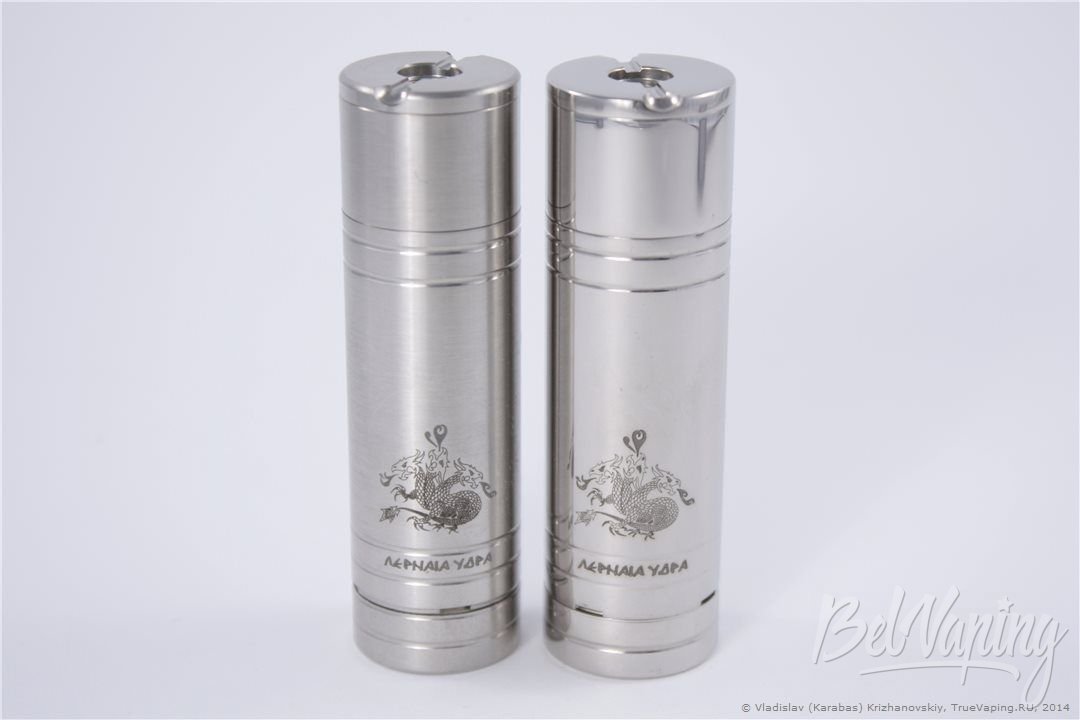

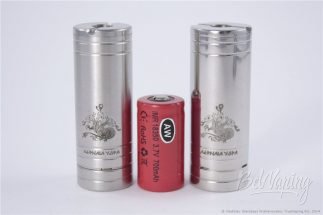

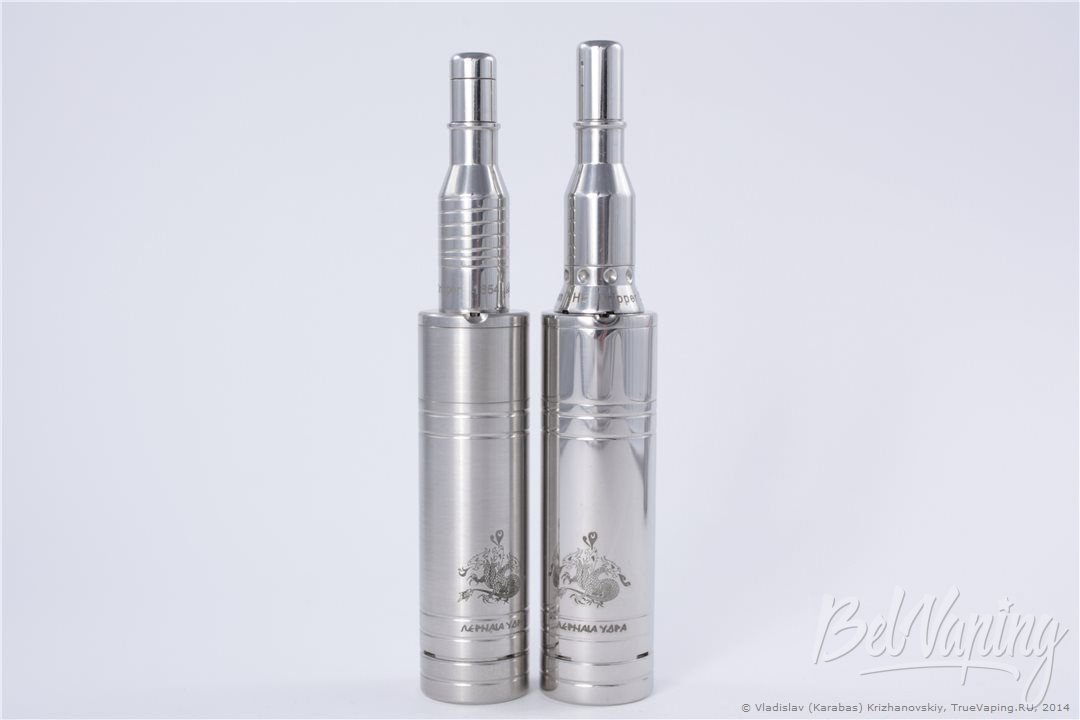

На фотографиях, где устройства расположены рядом, слева версия 22 мм (матовая), справа – 23 мм («блестящая»):

Осмотрим с разных сторон:

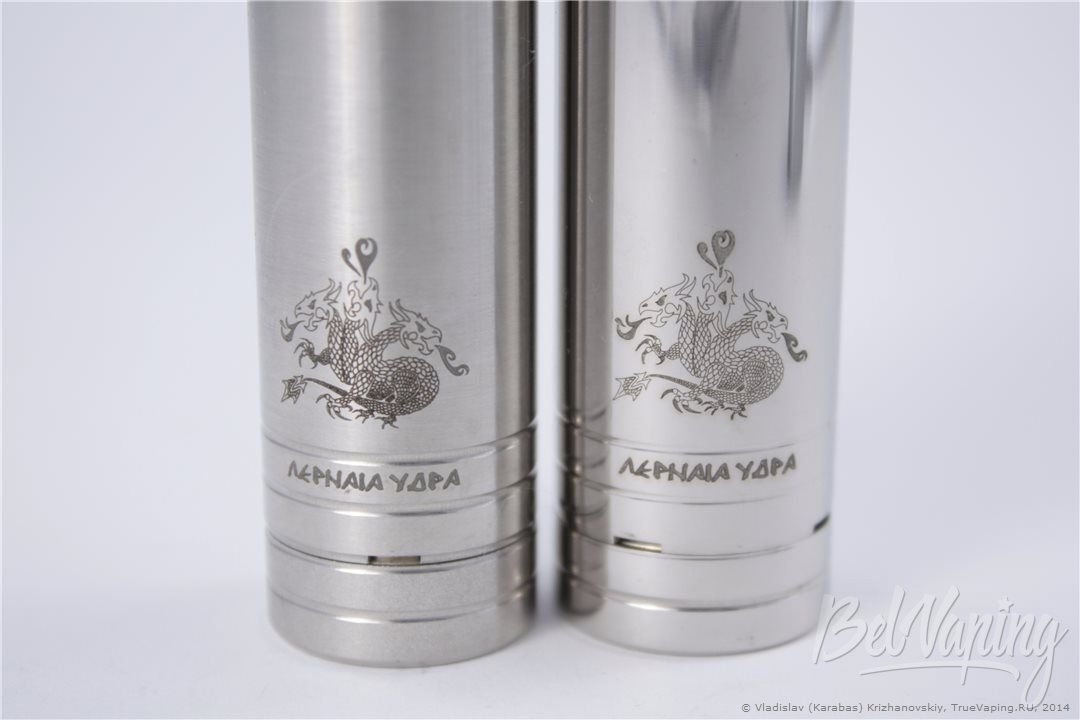

На одной стороне основной трубы батарейного отсека устройства размещены его название и изображение лернейской гидры (змееподобное чудовище с множеством голов, победа над которым является одним из подвигов Геракла):

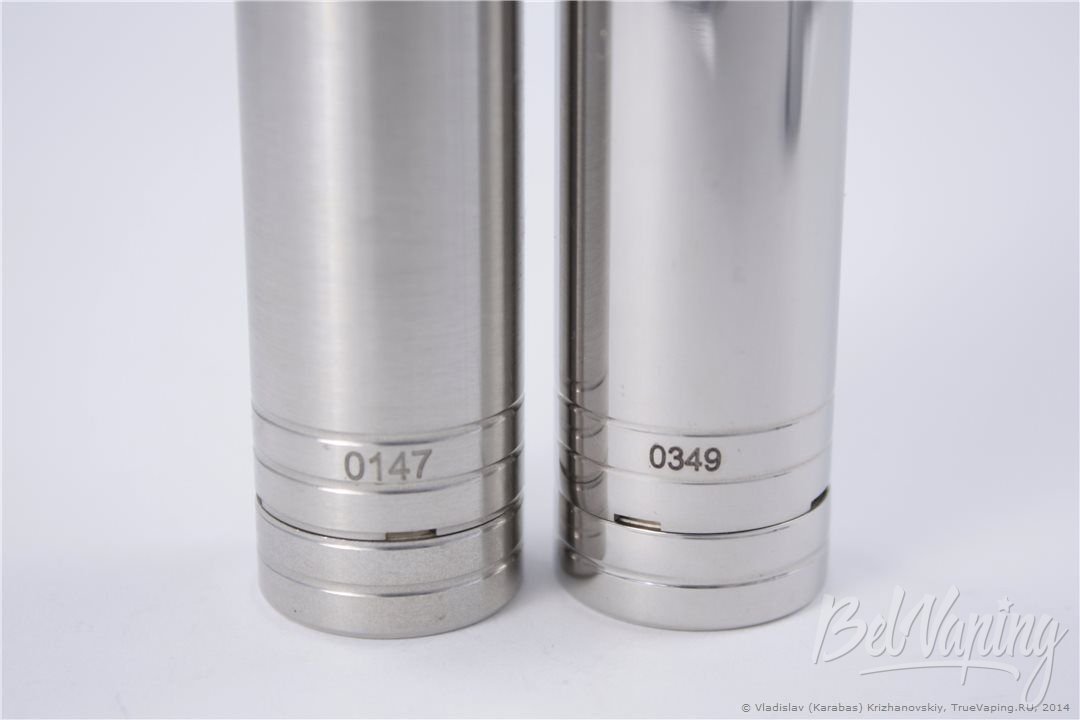

На другой стороне – серийный номер изделия:

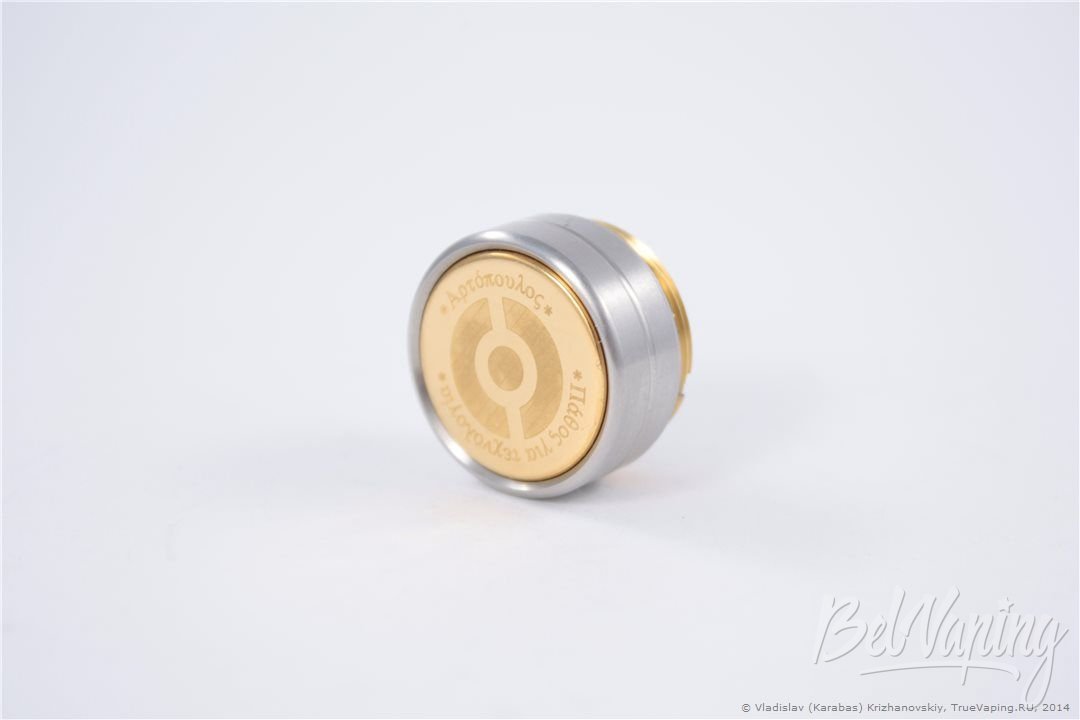

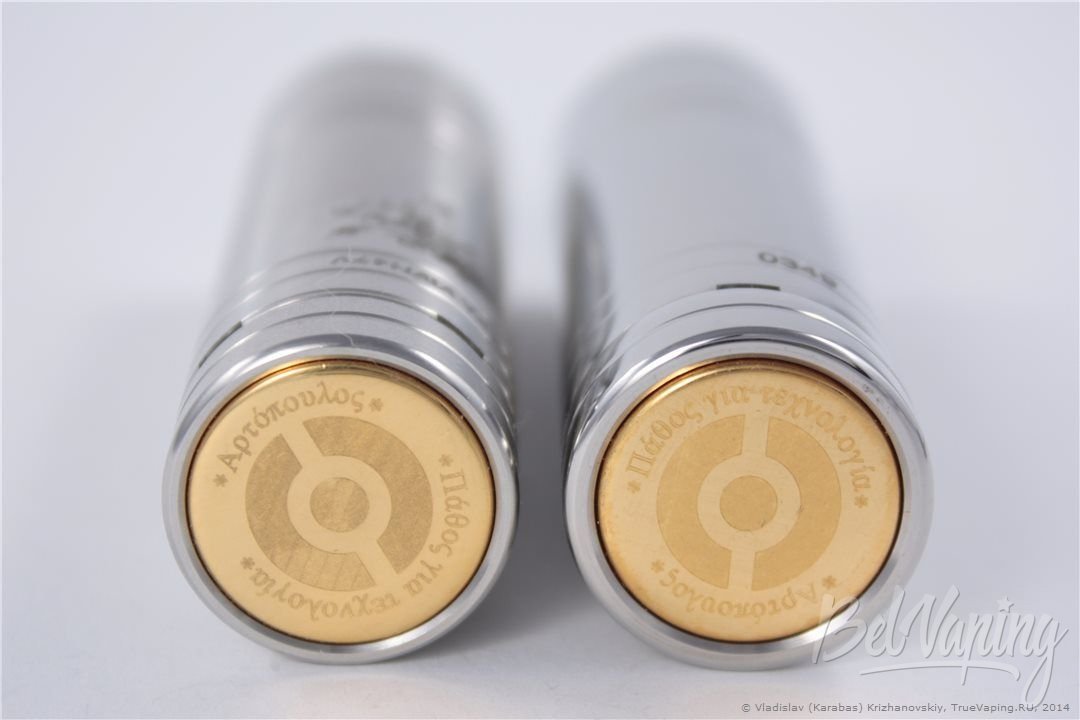

На кнопке переключателя видим по центру фирменный знак производителя и две надписи: «πάθος για τεχνολογία» (passion for technology, страсть к технологиям) и «Αρτόπουλος» (Artopoulos – фамилия автора):

Основные элементы Lernaia Hydra / Λερναία Ύδρα от ElСigArt

Устройство состоит из следующих элементов:

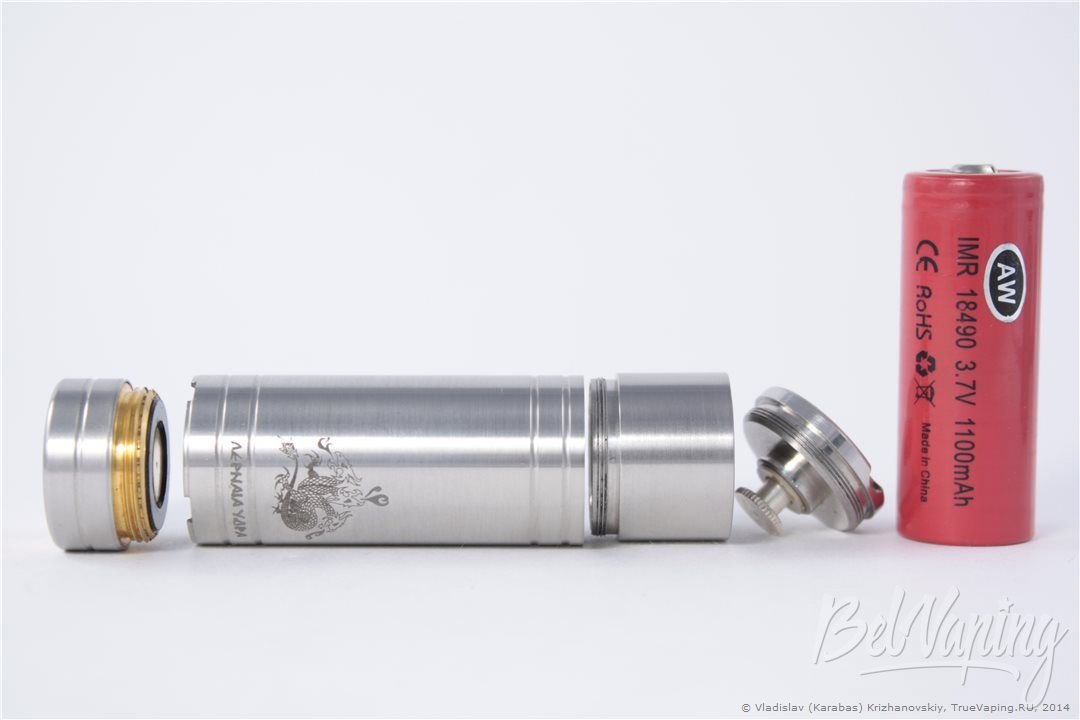

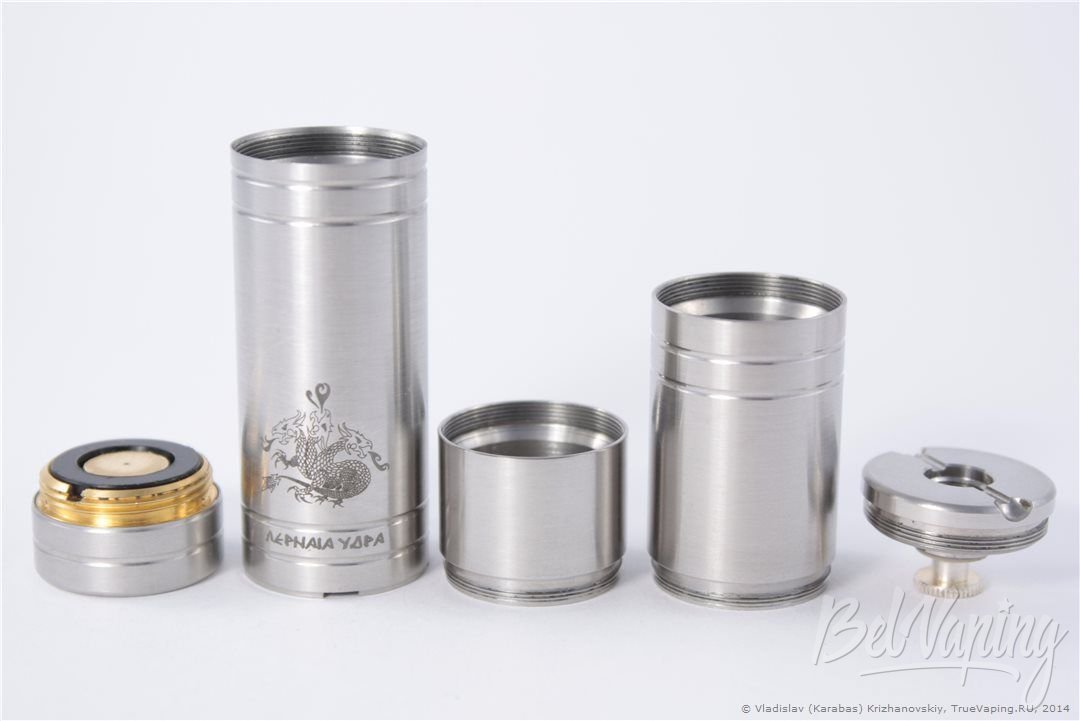

Слева направо: узел переключателя (кнопки), нижняя / основная труба для использования 18350 аккумулятора, дополнительная труба для 18490/18500 аккумулятора, дополнительная труба для 18650 аккумулятора, «голова» (крышка батарейного отсека, плюсовой контакт, коннектор) в сборе.

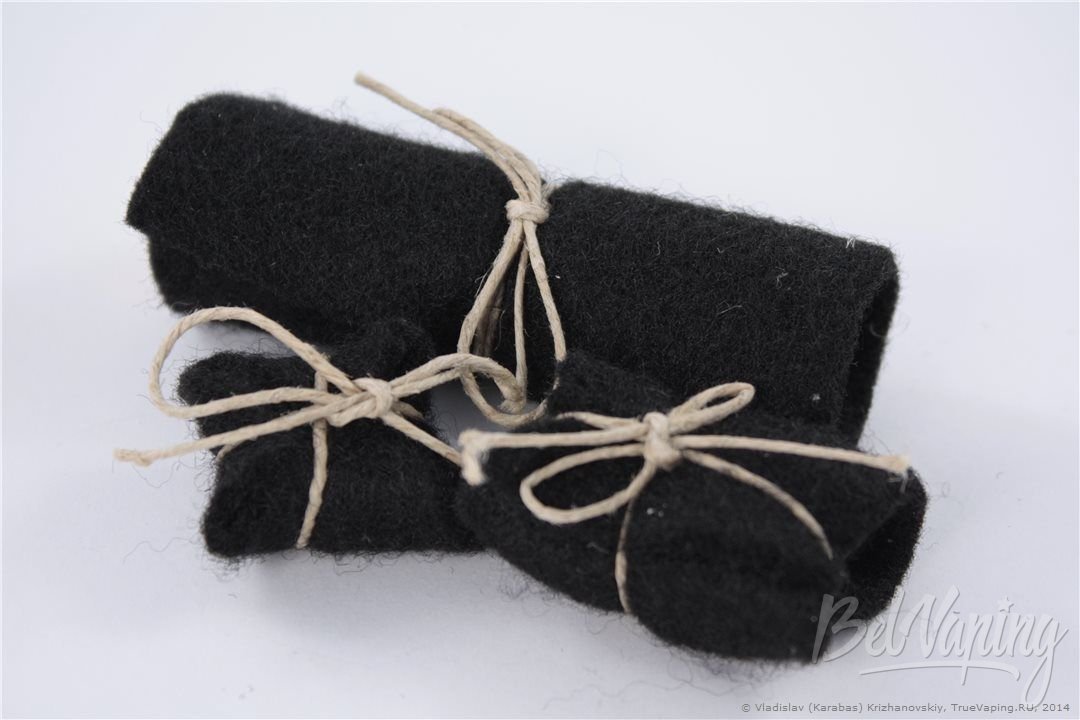

Поставляется девайс в красивом деревянном «сундуке», отдельные детали запакованы аккуратно и тоже красиво:

Трубы (стаканы) батарейного отсека Lernaia Hydra / Λερναία Ύδρα от ElСigArt

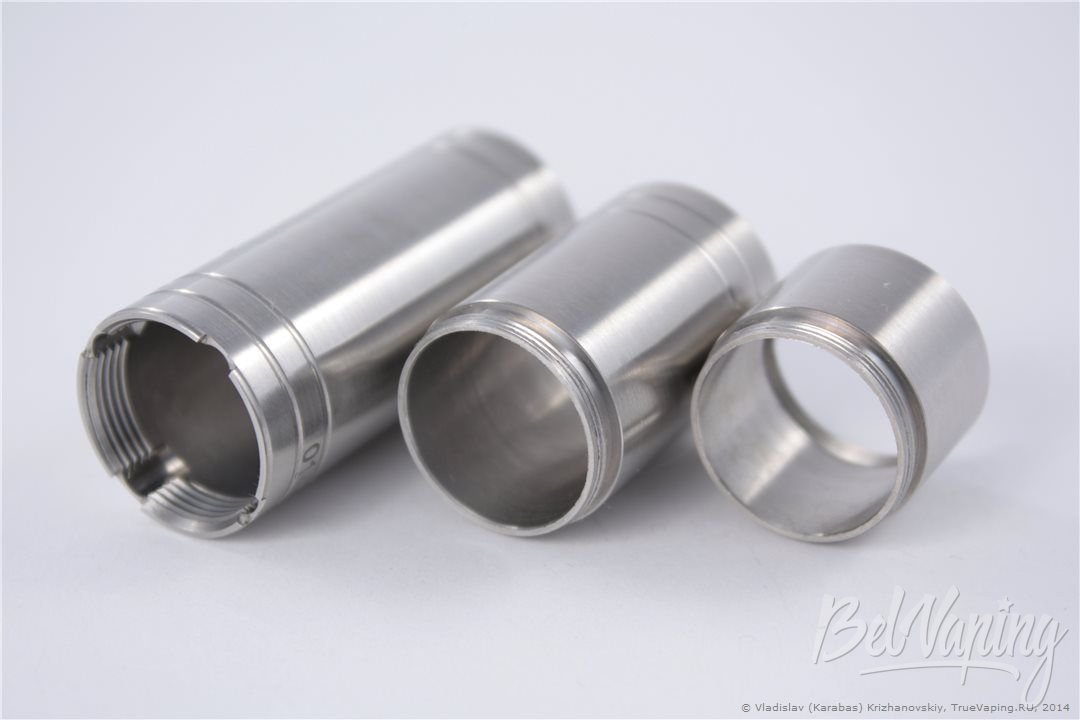

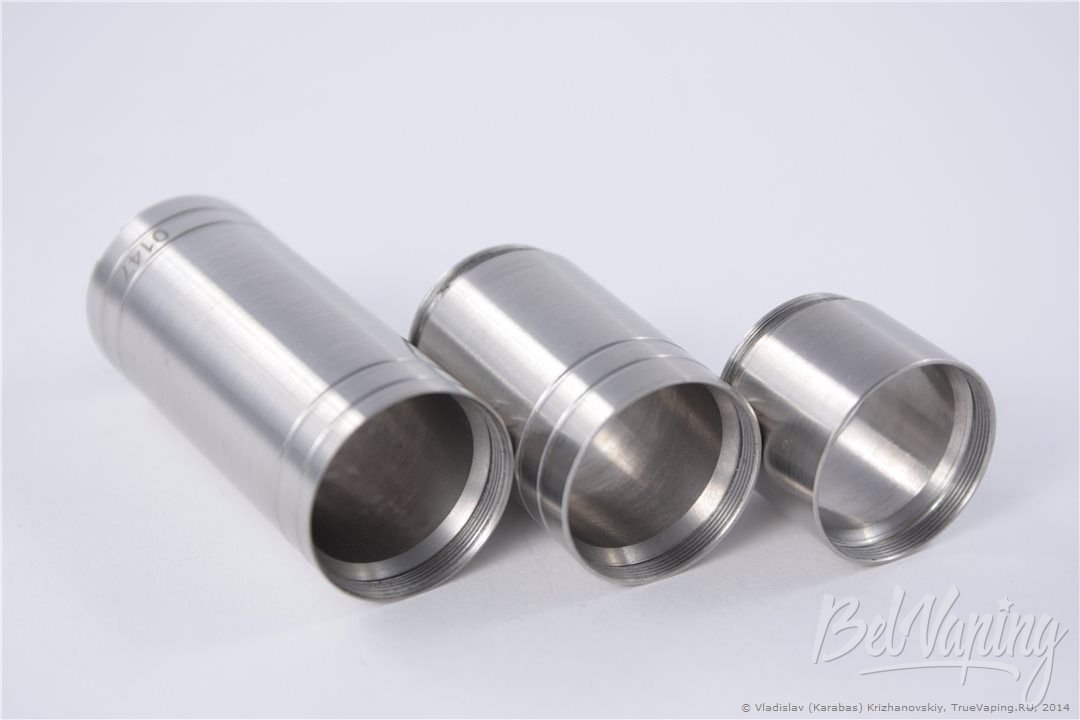

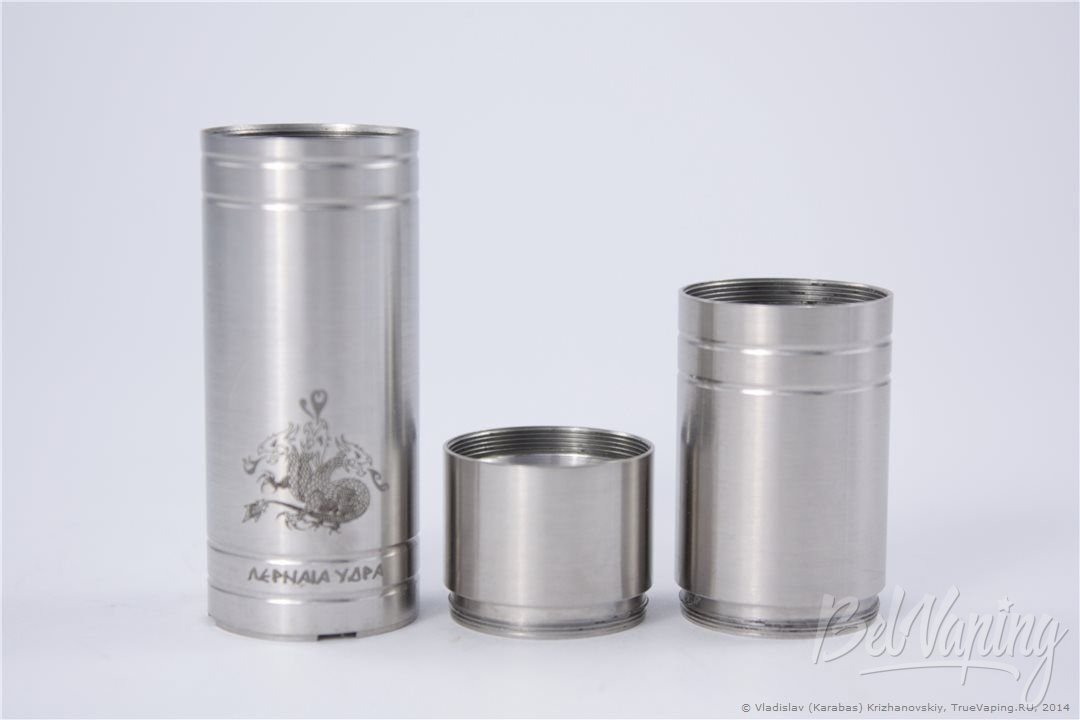

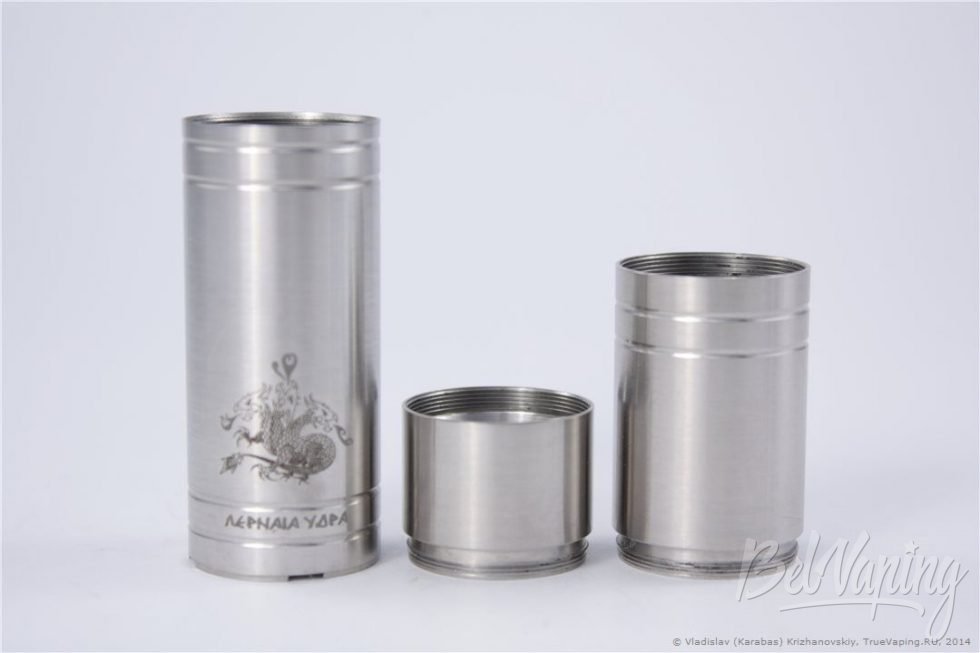

Посмотрим на трубы (стаканы) батарейного отсека:

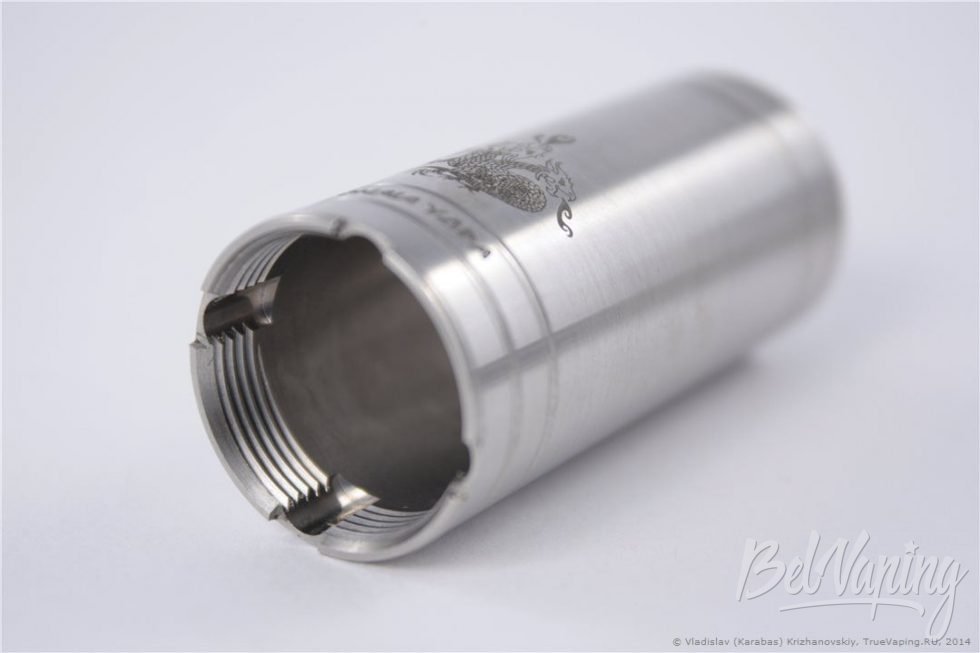

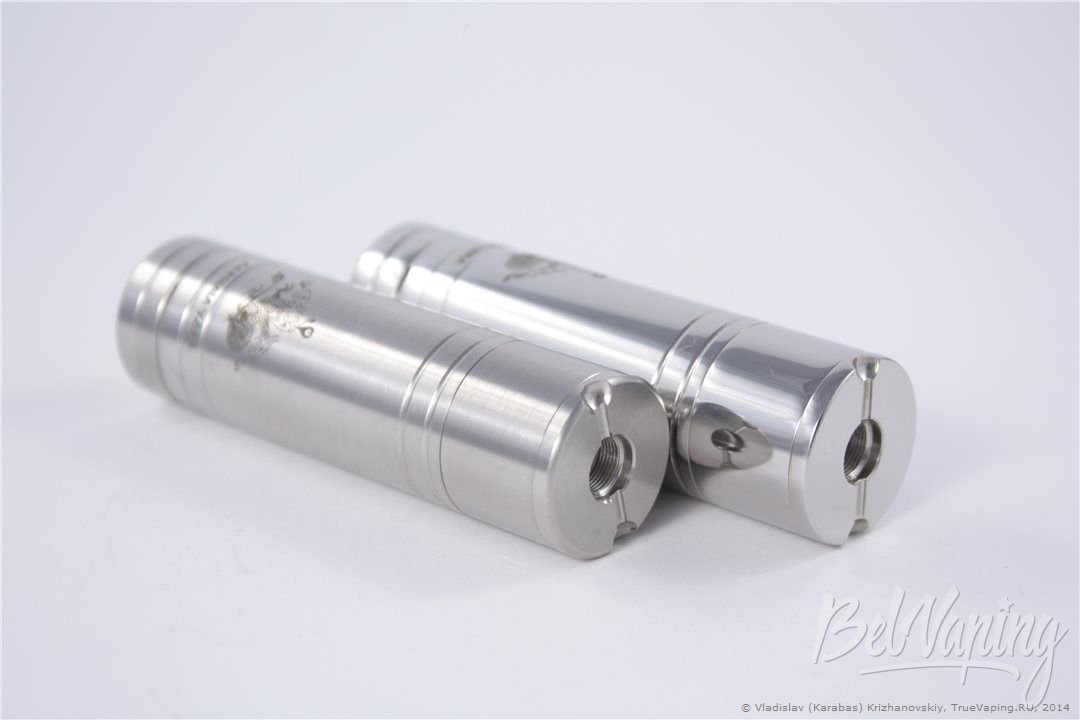

Снизу основной трубы поперёк резьбы отфрезерованы четыре больших канавки для отвода газов. В этих же местах немного укорочена сама труба. Потому на фотографиях замечаем небольшие «щели» между переключателем и батарейным отсеком:

Осмотрим трубы батарейного отсека снизу и сверху:

На фотографиях заметить практически невозможно, но у устройства есть примечательная особенность… Резьба соединения переключателя и нижней части основного стакана батарейного отсека – традиционная, правосторонняя (М20×1).

А остальные резьбы в рассматриваемом мехмоде обратные (левосторонние). Поначалу это непривычно. Когда откручиваешь испаритель – детали батарейного блока закручиваются ещё плотнее, а вот когда прикручиваешь – могут раскрутиться.

Порядок сборки элементов Lernaia Hydra / Λερναία Ύδρα от ElСigArt при использовании с разными аккумуляторами

При сборке устройства переключатель вкручивается в основную трубу с гравировкой снизу. Дополнительные стаканы накручиваются на неё сверху. Для использования с разными аккумуляторами детали соединяются следующим образом:

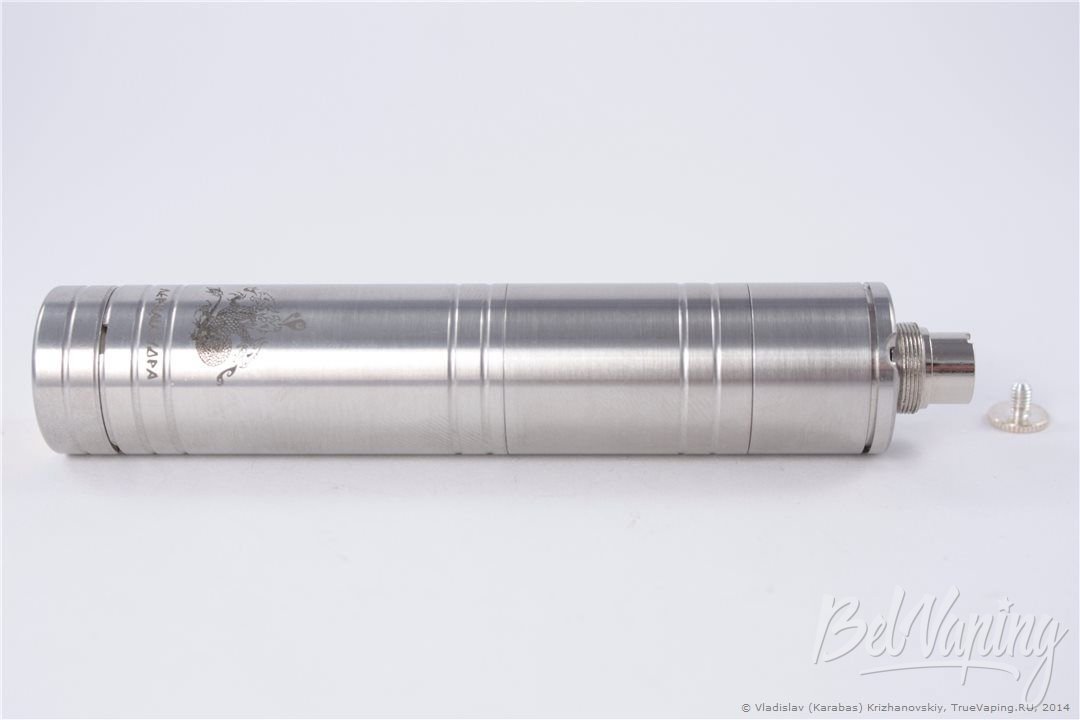

Применив одновременно дополнительные стаканы для 18650 и 18490 аккумулятора и выкрутив телескопическую часть плюсового контакта «головы», в мехмод можно установить Kick2 от Evolv вместе с аккумулятором 18650… Правда, останется неэстетичная «щёлочка»:

Так что не стоит этого делать. Тем более, что у производителя есть собственный модуль вариватта, который увидим в следующем обзоре.

Lernaia Hydra / Λερναία Ύδρα от ElСigArt с разными аккумуляторами

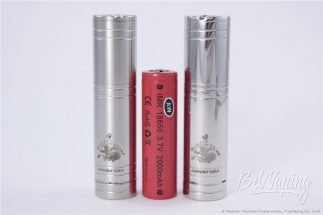

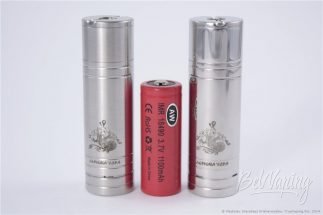

Посмотрим на внешний вид и размеры устройства при использовании разных аккумуляторов:

«Голова» (крышка батарейного отсека, плюсовой контакт, коннектор) Lernaia Hydra / Λερναία Ύδρα от ElСigArt

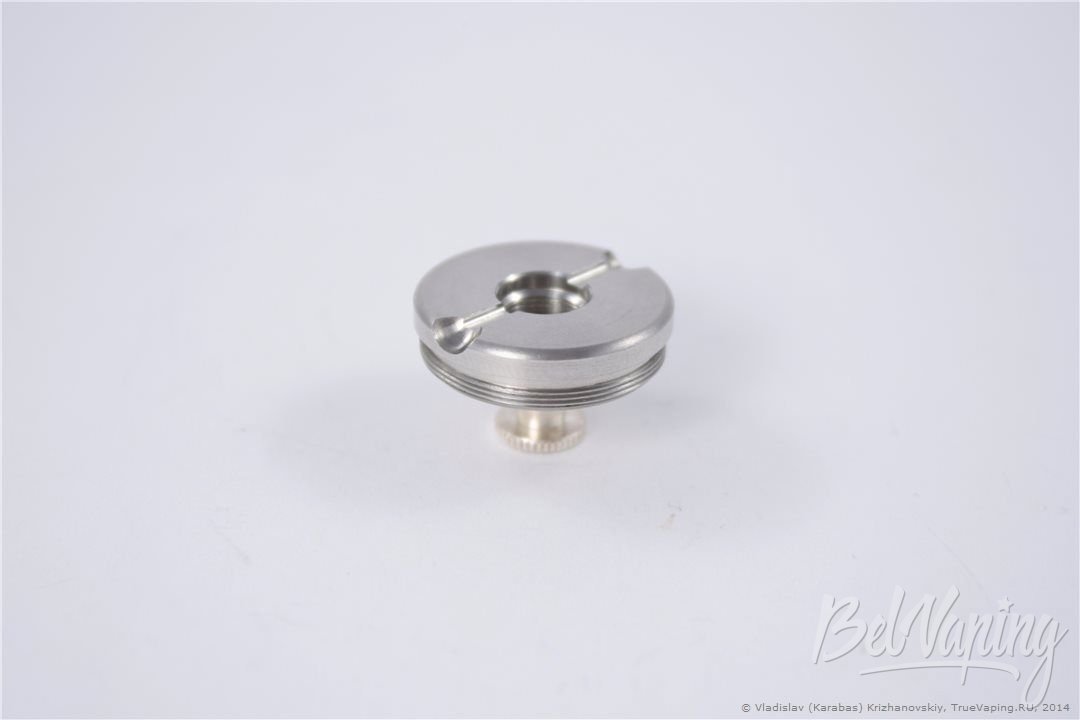

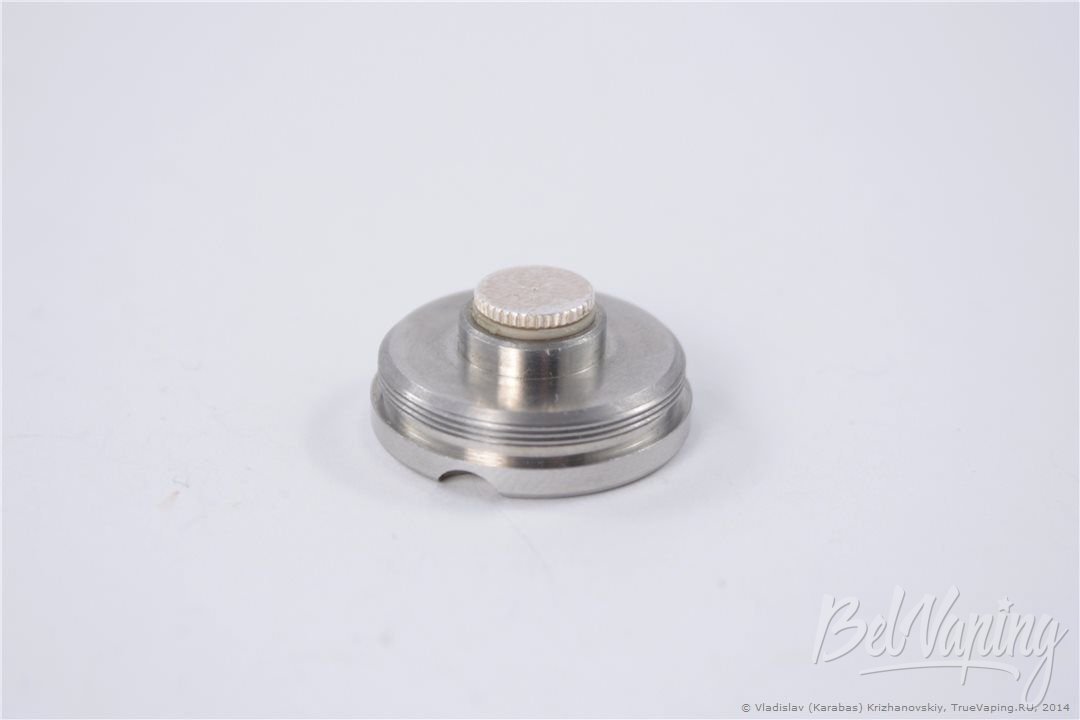

Осмотрим эту деталь с разных сторон:

В данном узле не предусмотрена функция регулировки интенсивности обдува. Однако наличие глубоких канавок и сама форма верхней части обеспечивают гарантированный обдув испарителей с захватом воздуха в коннекторе.

Ещё раз взглянем на предыдущую фотографию.

А теперь на следующую:

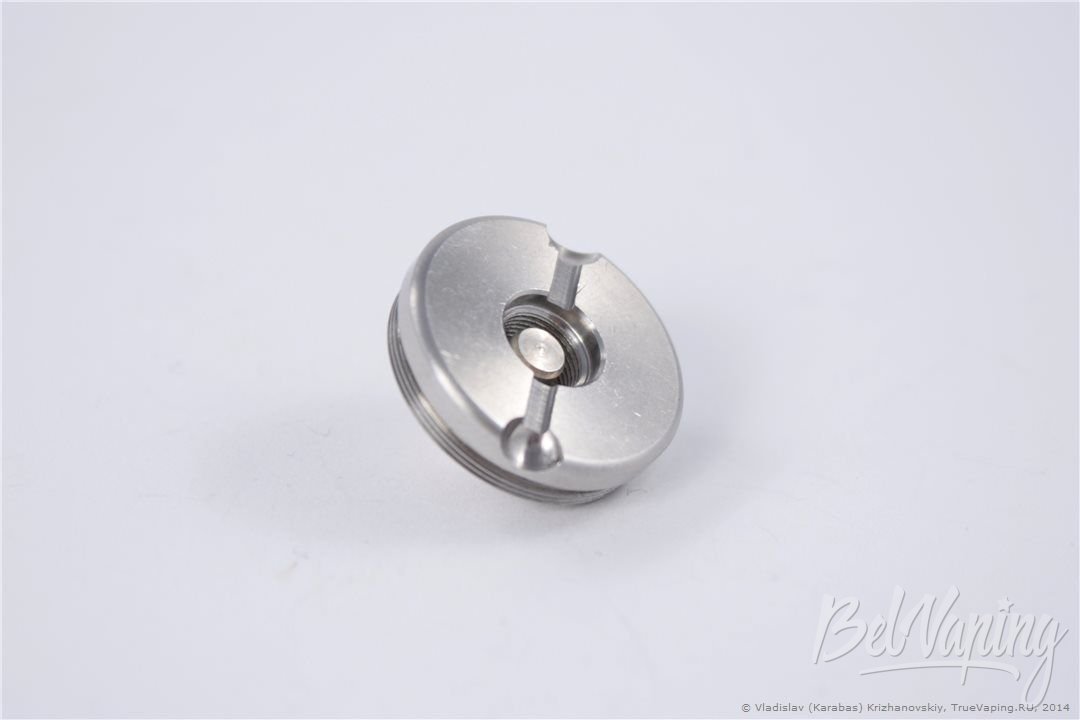

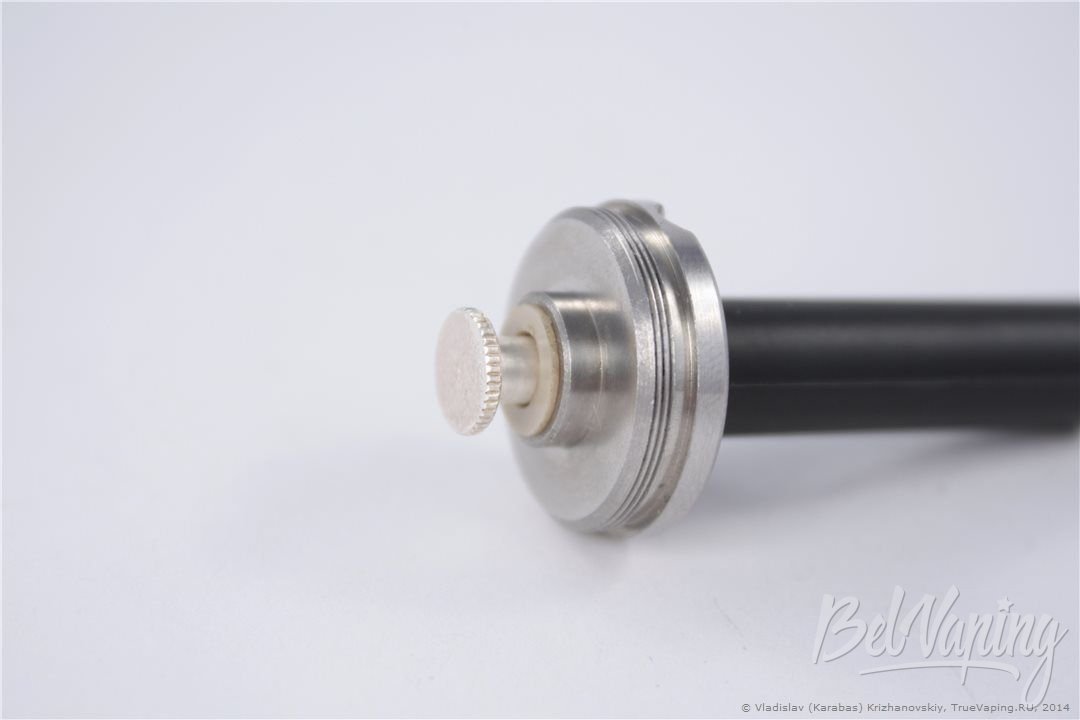

Видим, что плюсовой контакт коннектора практически полностью выдвинут вверх. Перевернём деталь, посмотрим снизу:

Вот оно что… Весь посеребрённый плюсовой контакт коннектора свободно двигается (скользит) внутри изолятора. При установке испарителя он «выдавливается» на длину его плюсового контакта.

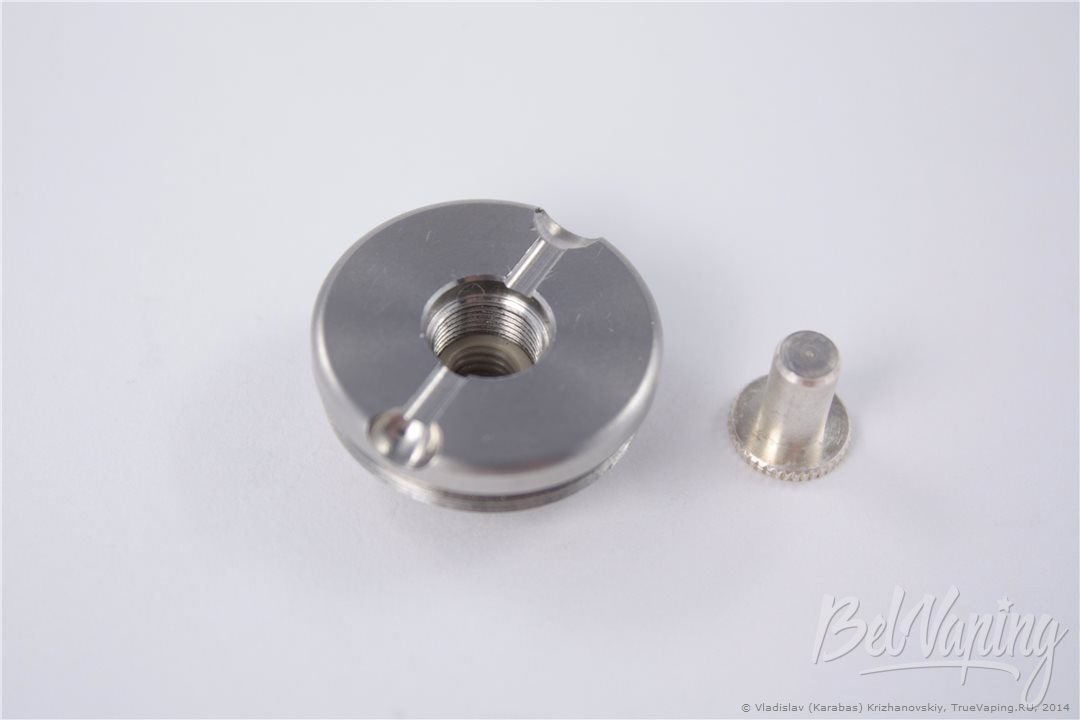

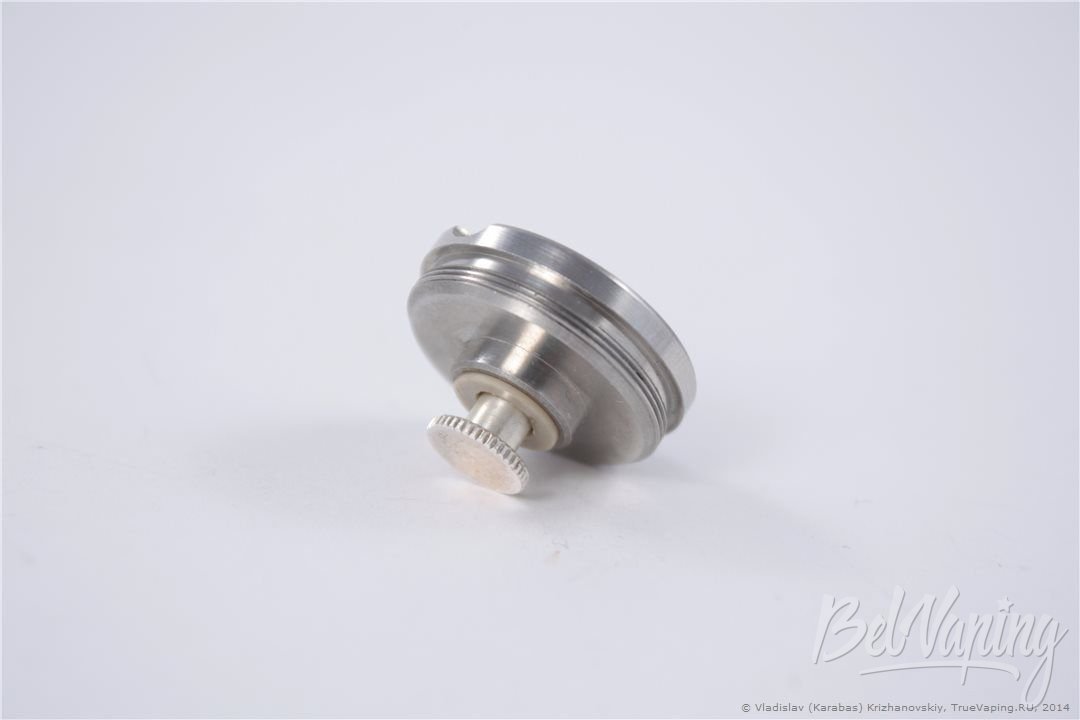

Вот мы полностью вытащили плюсовой контакт коннектора мехмода:

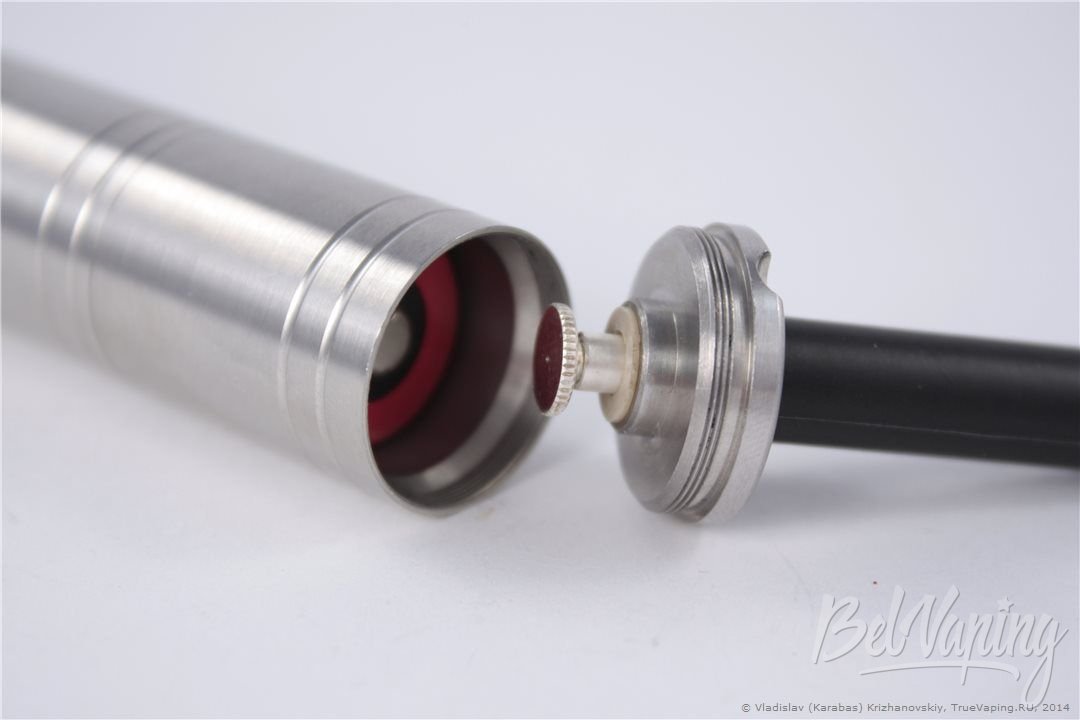

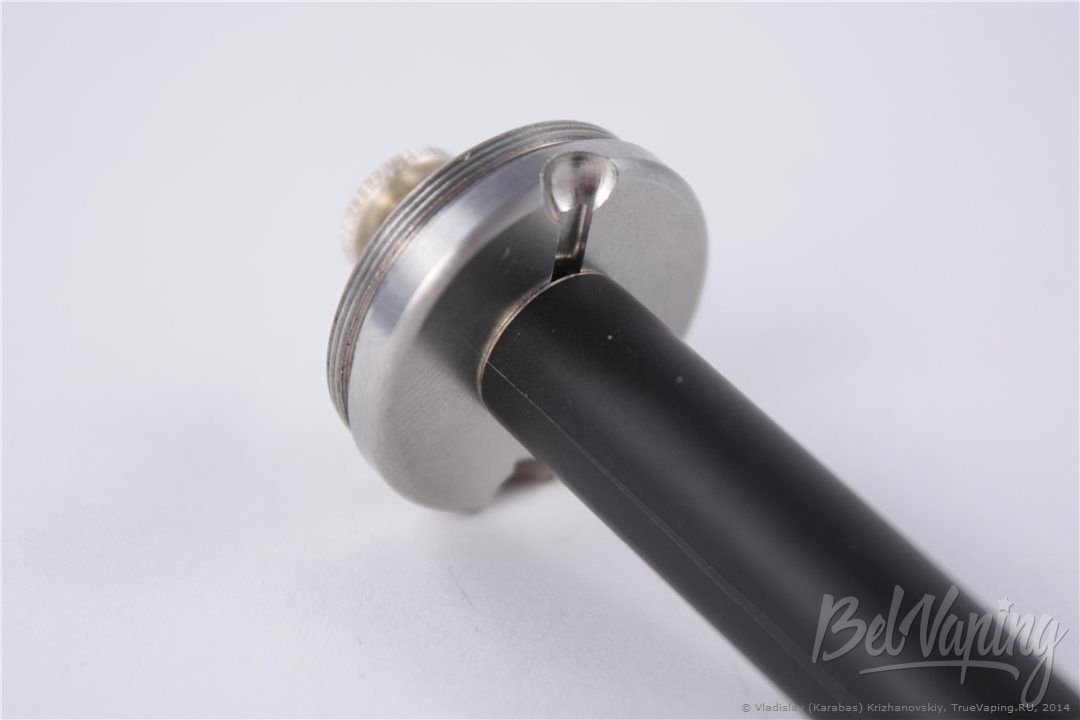

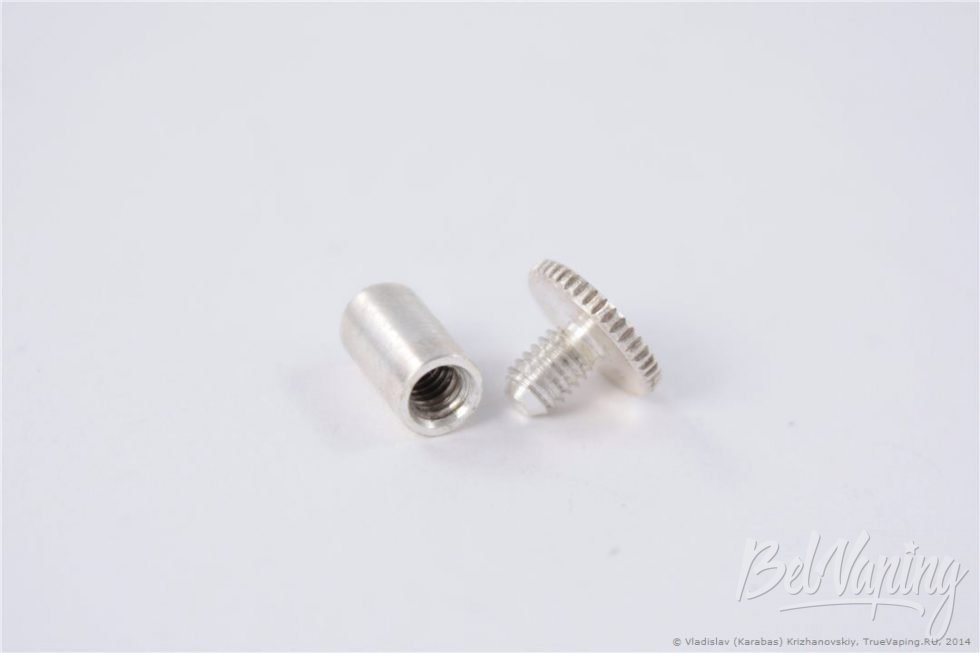

Регулировка плотности установки аккумулятора осуществляется при помощи того же плюсового контакта. Он – «телескопический»:

При установке испарителя поступаем следующим образом: 1) плотно вкручиваем испаритель (он «выдавливает» контакт коннектора до необходимой длины); 2) откручиваем / закручиваем «телескопический» контакт для обеспечения плотной установки аккумулятора.

А теперь, уважаемые читатели, самое интересное. Переключатель!

Переключатель (кнопка) Lernaia Hydra / Λερναία Ύδρα от ElСigArt

В этом разделе увидим последнюю версию переключателя. Изначально на обзор приехали устройства, в которых совмещались золочение и серебрение контактов. Но вскоре производитель обновил этот узел.

На следующих фотографиях – именно нынешняя версия. Однако основные этапы фотосессии проводились до получения обновлённого переключателя. Потому, пожалуйста, не удивляйтесь, что на некоторых фото можно заметить «серебро», а не «золото» в местах соединения трубы батарейного отсека с узлом переключателя.

Сначала осмотрим переключатель с разных сторон:

Увидели изолятор, позволяющий использовать аккумуляторы с неизолированным по краям «минусом». Заметили дополнительные отверстия для выхода газов. И, хм, обратили внимание, что кнопка переключателя находится практически вровень с его краем. Неужели это «утапливаемый» переключатель?

Нет, это «традиционный» торцевой переключатель с очень коротким ходом кнопки, срабатывающий даже не от нажатия, а от прикосновения. Чтобы было понятно, поясню так: если устройство поставить на ровную поверхность, кнопка не сработает. Но вот если под него подложить мягкую салфетку или носовой платок – тогда кнопка будет «нажата».

Пользование такой кнопкой полностью изменило моё представление о торцевых кнопках. Её не надо нажимать (подбирать удобное положение руки, выгибать пальцы, нажимать строго по центру). К этой кнопке надо просто прикоснуться. Мягкости любой части руки (пальца, самой ладони) будет достаточно для срабатывания кнопки. Оно происходит от усилия 20 г.

Естественно, что блокировка кнопки в устройстве высокого класса тоже предусмотрена. Да какая… Но об этом чуть позже.

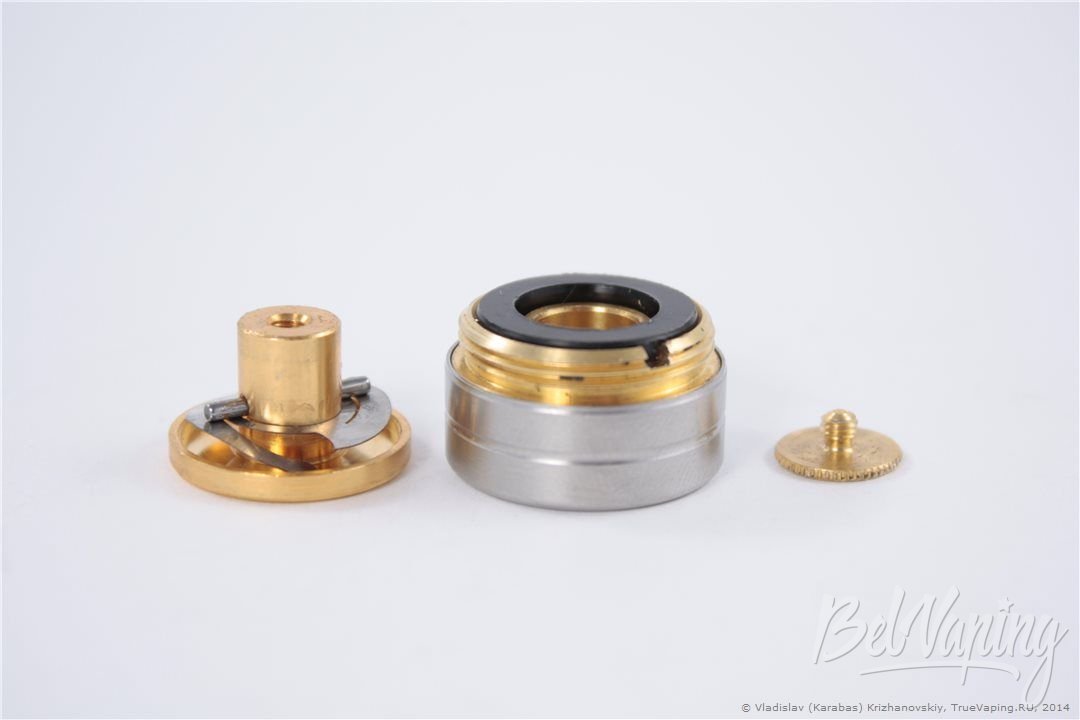

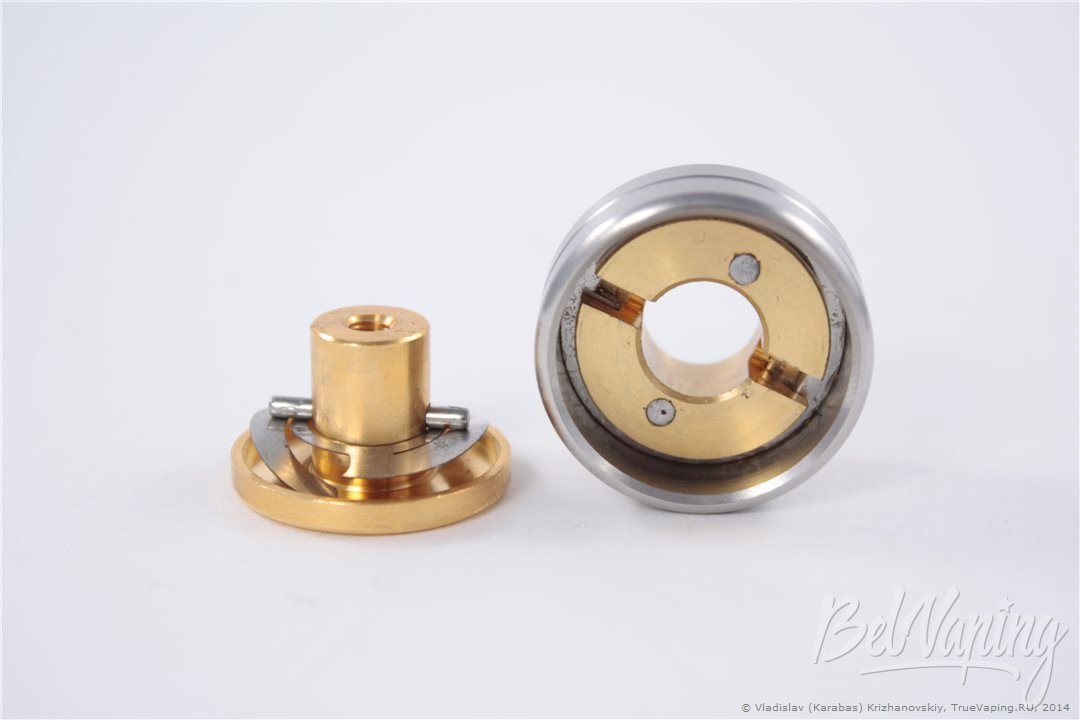

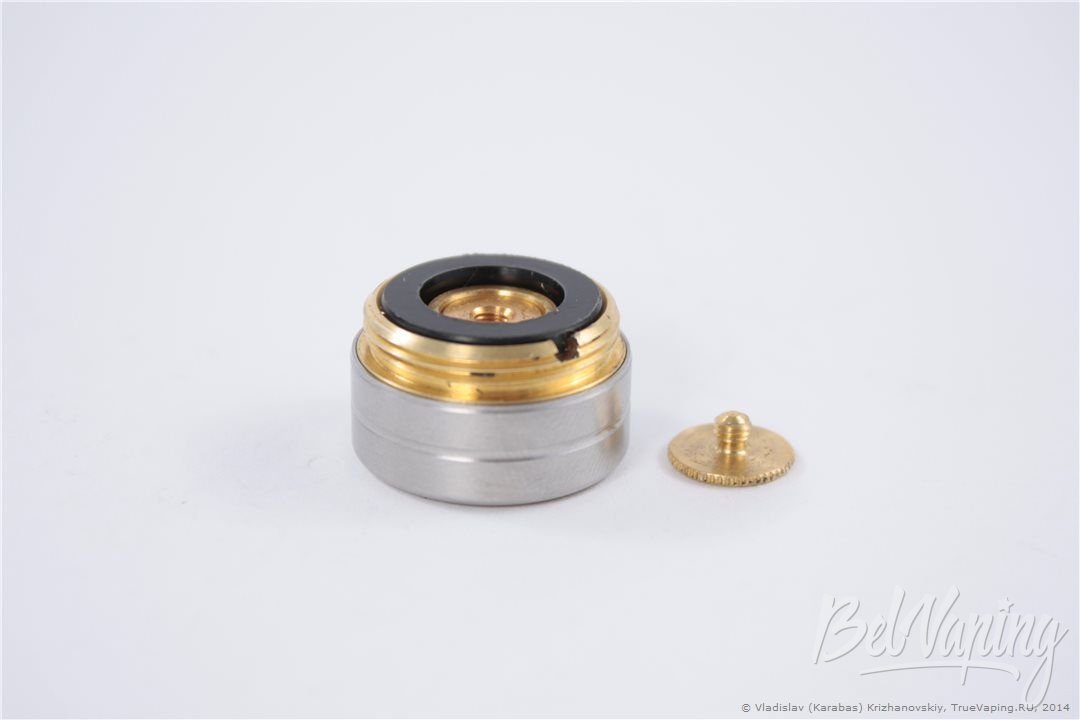

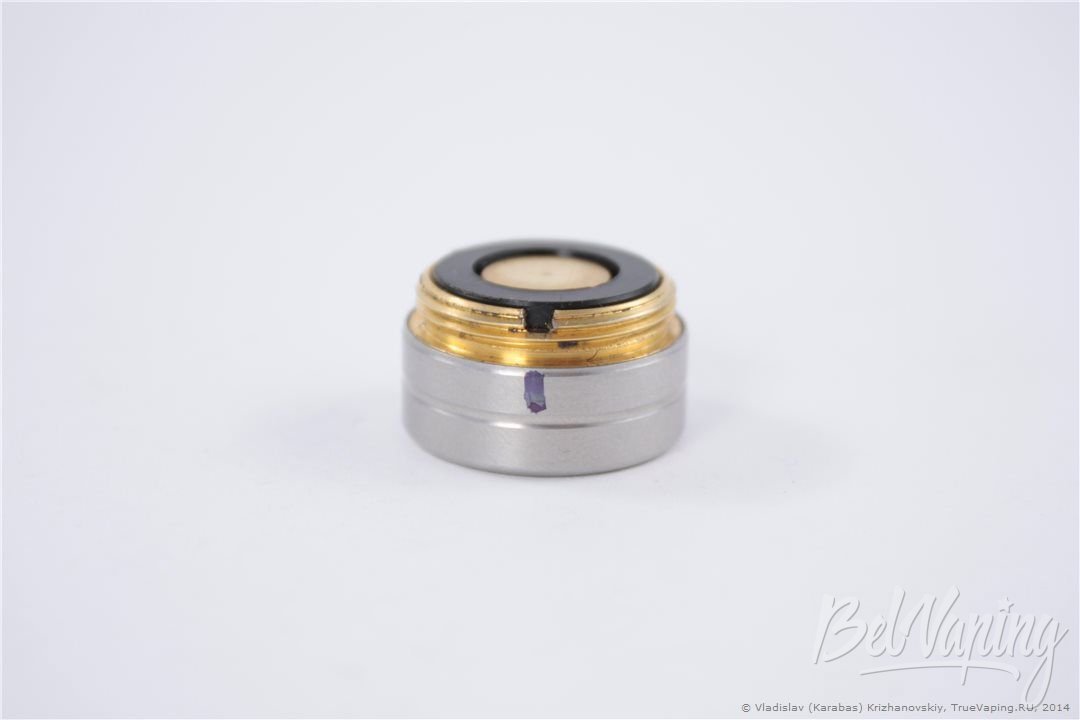

Теперь разберём переключатель. Выкрутим верхний контакт, вытащим саму кнопку:

Во-первых, создаётся впечатление, что попал в ювелирную лавку. Покрытие штока кнопки и внутренней части переключателя очень напоминает золото…

И это не кажется! Контакт штока кнопки, «шахта», в которой ходит шток, наружная резьба переключателя, а также шток кнопки обработаны золочением 24 карата.

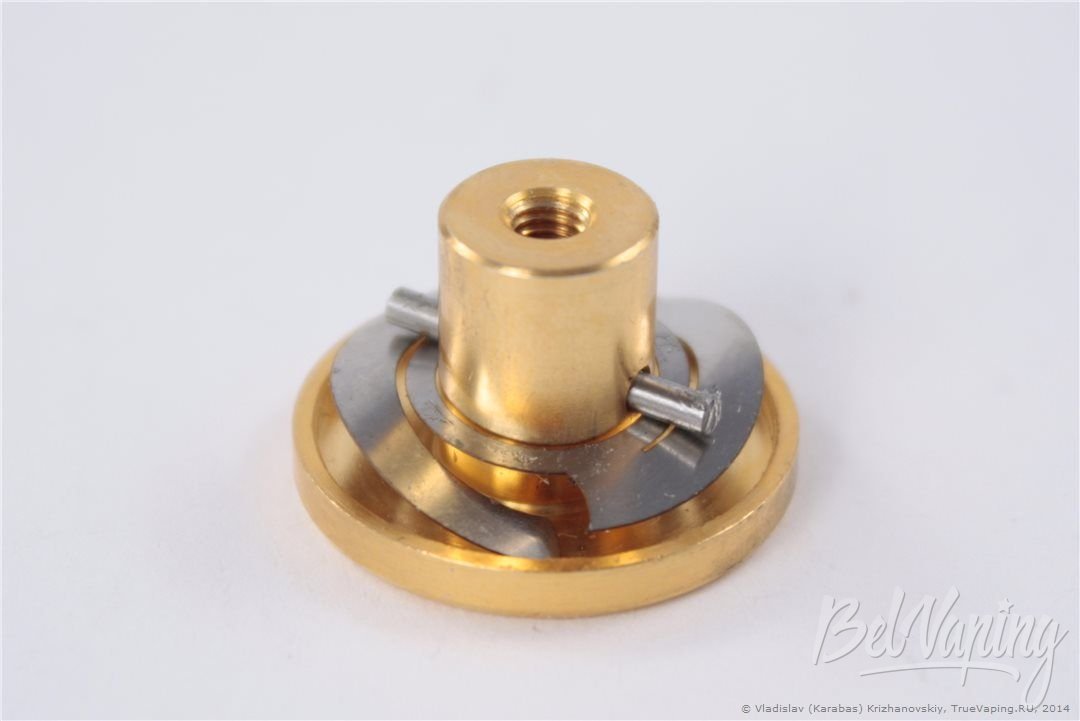

В переключателе использован оригинальный принцип отталкивания (возврата) кнопки. Это не традиционная пружина или магниты, а тарельчатая пружина, изготовленная из нержавеющей стали:

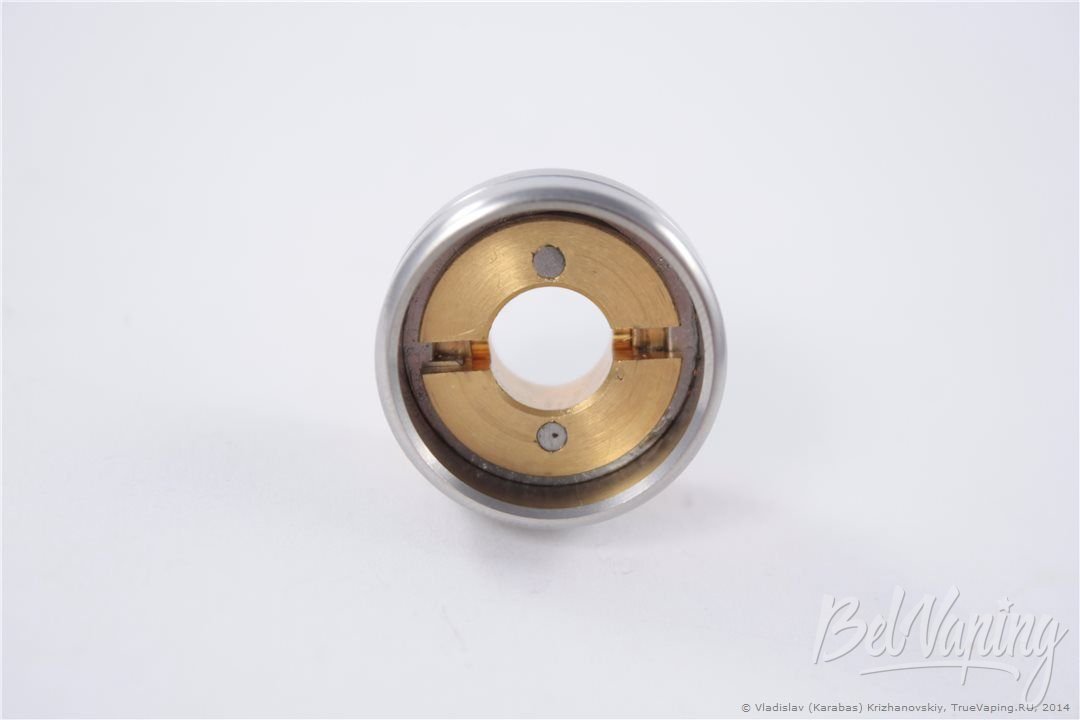

Вставленный в шток кнопки «штырь» совмещается с углублениями внутри переключателя. И не только располагает кнопку в определённом положении, но и служит для ограничения её хода при блокировке:

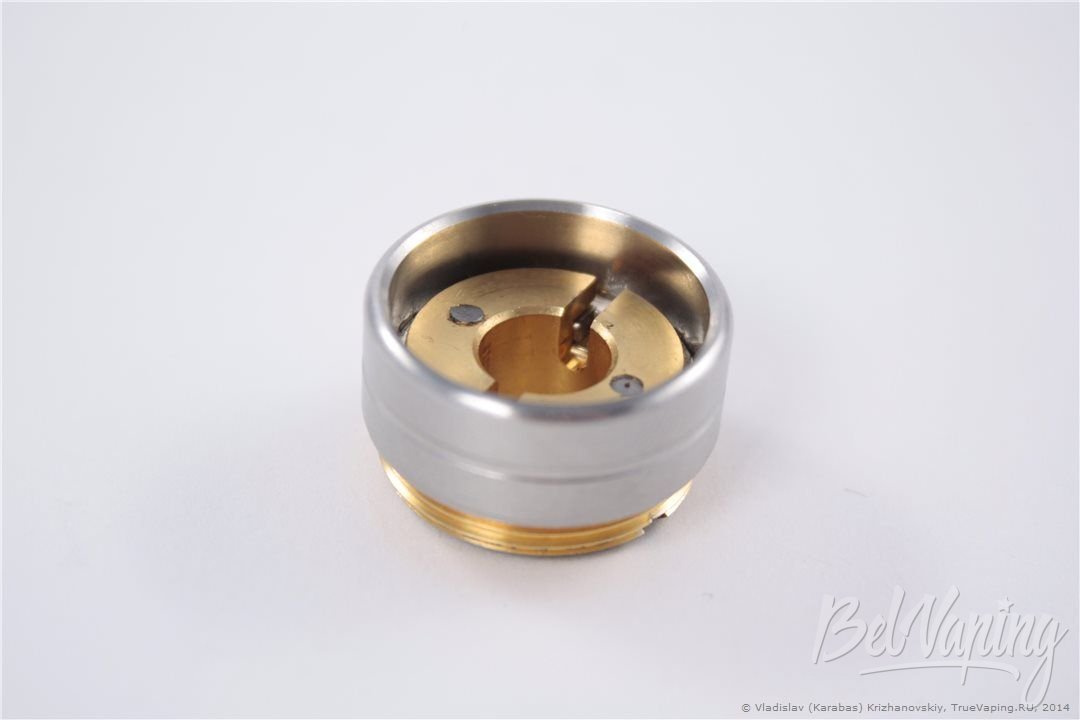

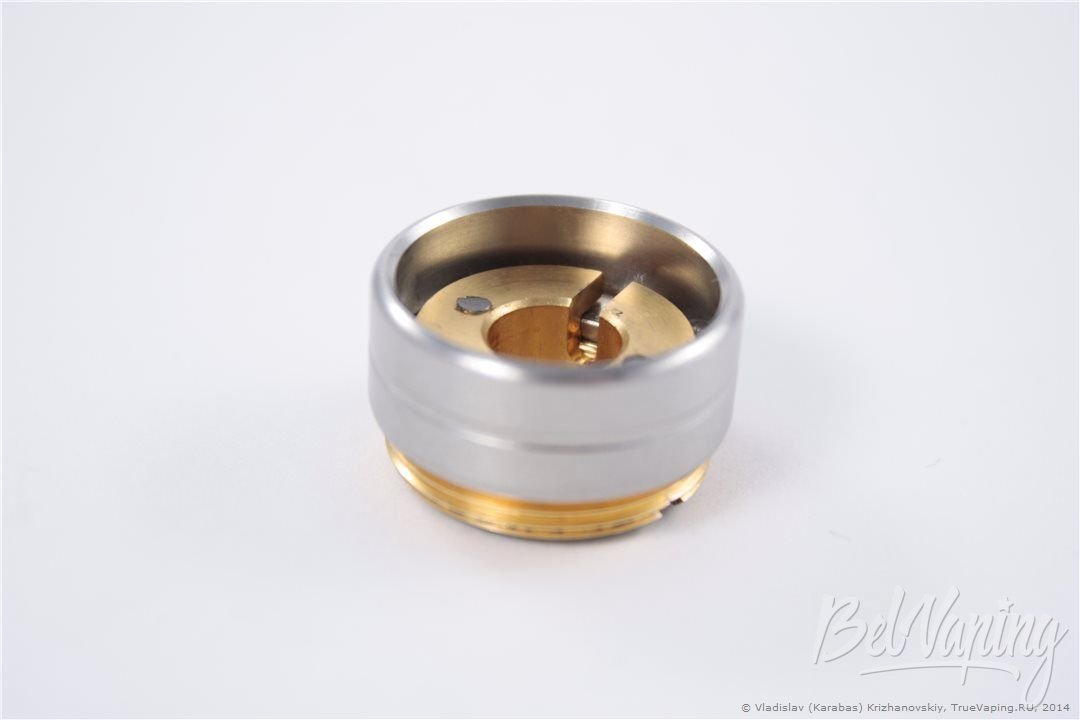

«Канавка», в которую входит поперечный штырь штока кнопки, – не сплошная, а состоит из двух частей. Поворот наружной части переключателя полностью освобождает, либо частично перекрывает эту «канавку»:

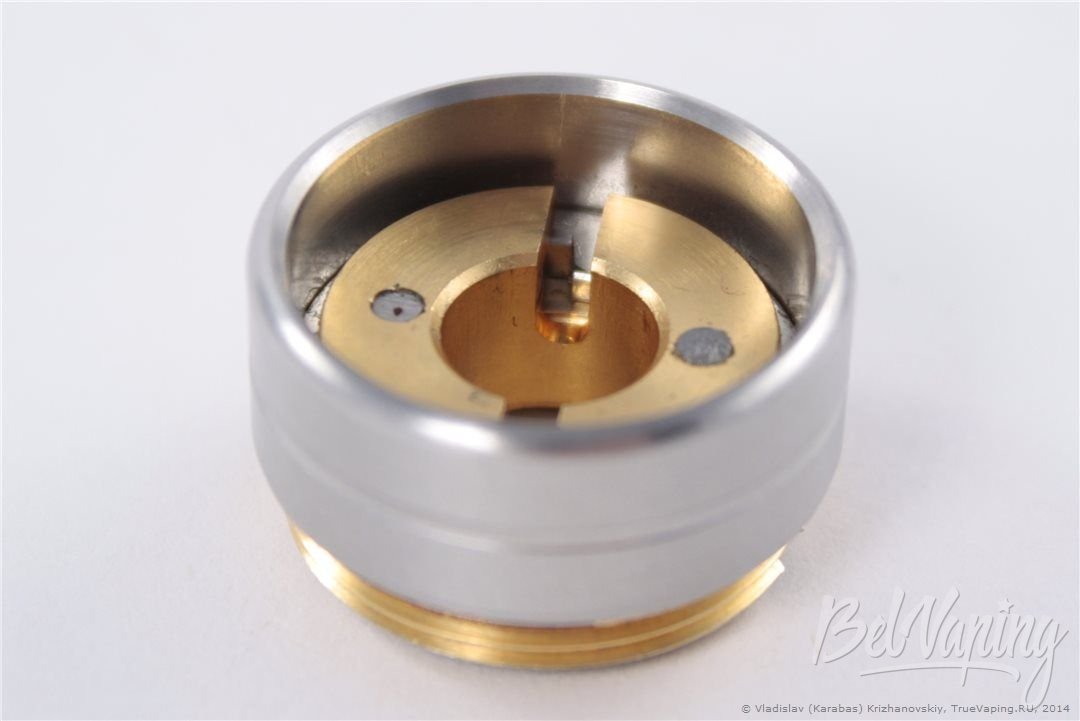

Чтобы было понятней, на следующей фотографии «канавка» открыта только наполовину:

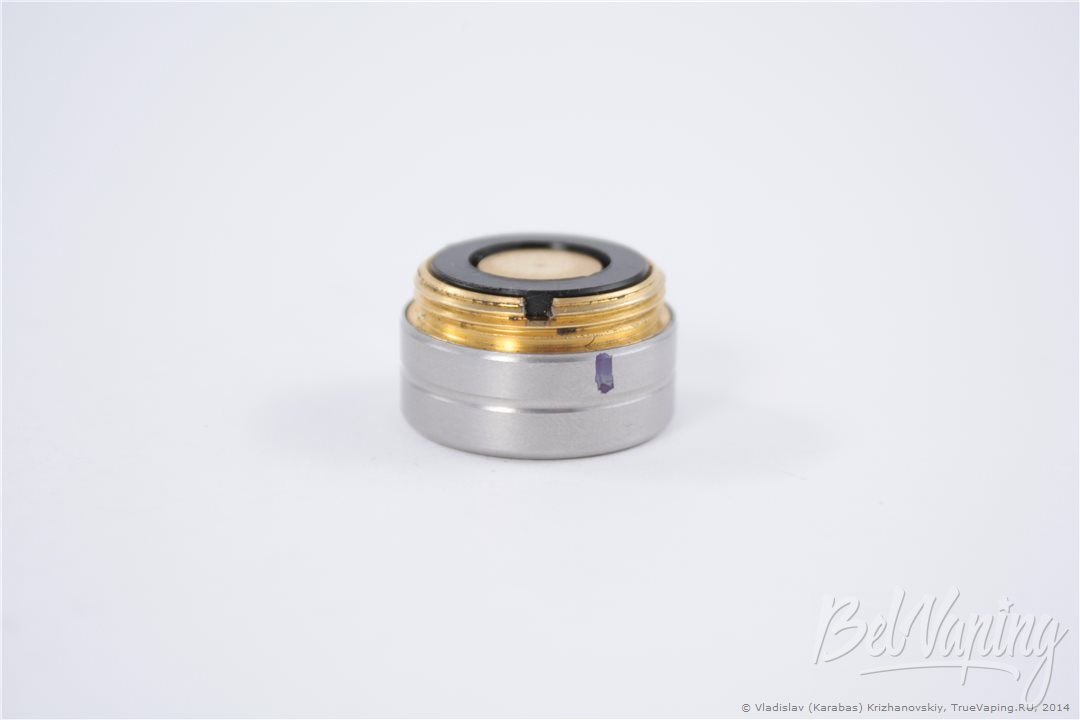

Блокировка кнопки осуществляется поворотом наружной части переключателя влево. Для разблокировки – поворачиваем вправо. Угол поворота – совсем небольшой. Для наглядности сделал отметку при заблокированном положении кнопки:

А теперь кнопка разблокирована:

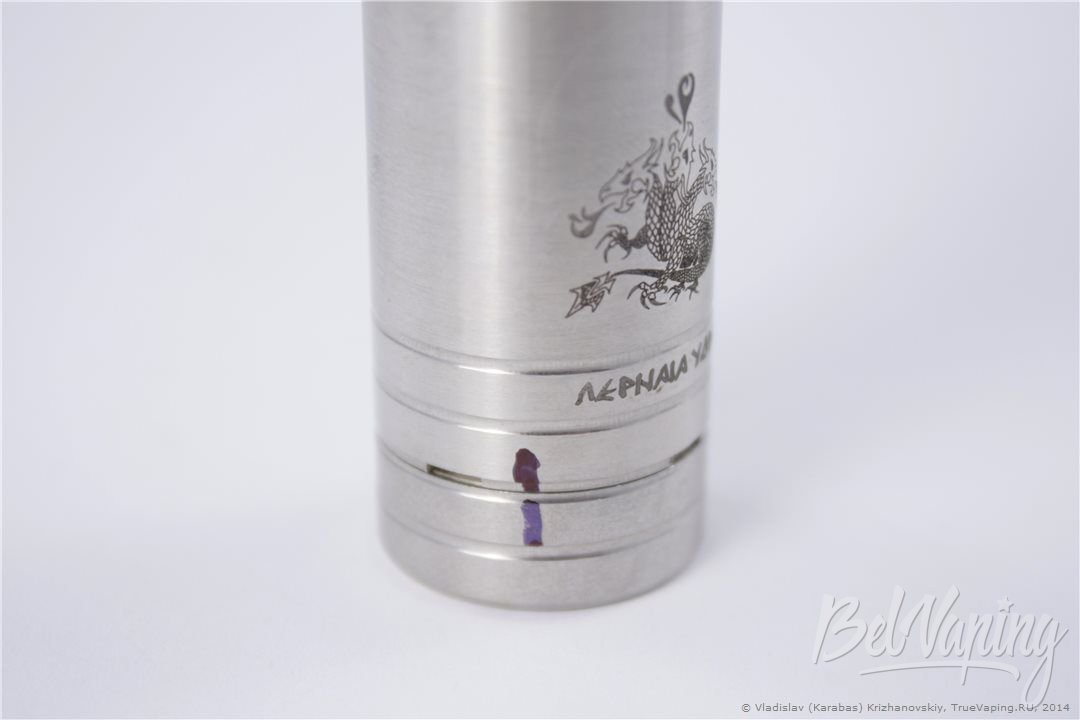

Так это выглядит на собранном устройстве:

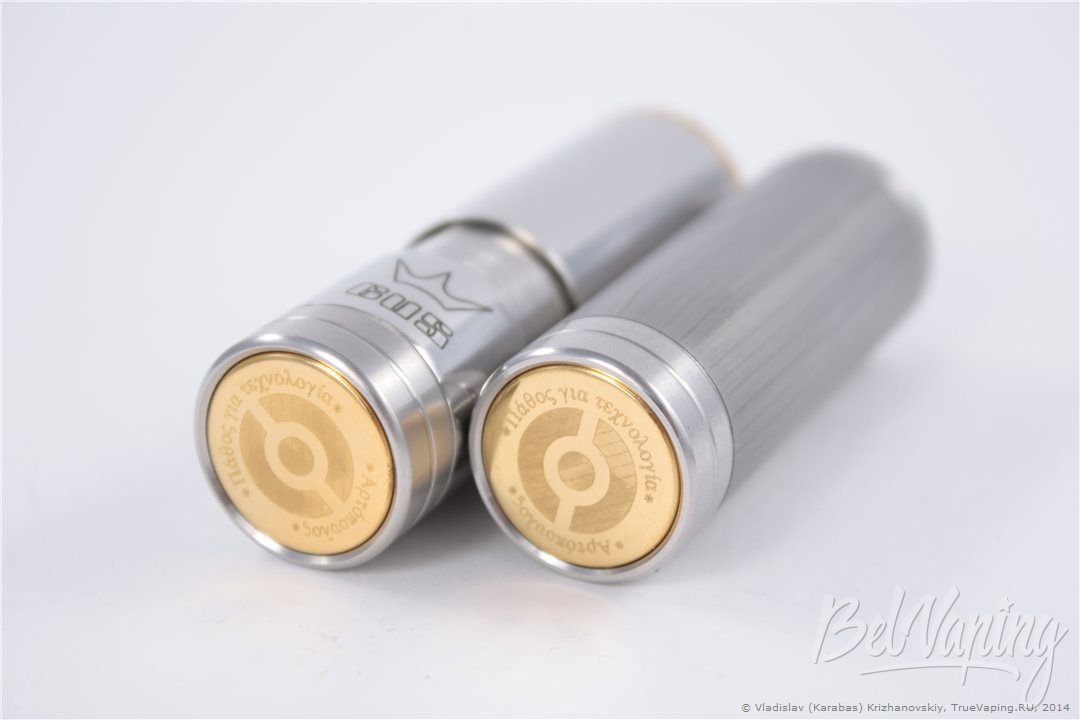

В Lernaia Hydra блокировка кнопки осуществляется не просто легко и удобно, но даже приятно. Это происходит с лёгким, тактильно ощутимым щелчком. Щёлк – заблокировали, щёлк – разблокировали… Так можно развлекаться и медитировать достаточно долго. Многие авторы обзоров приходят от этого в неописуемый восторг.

Детали переключателя рассчитаны на силу тока до 15 А.

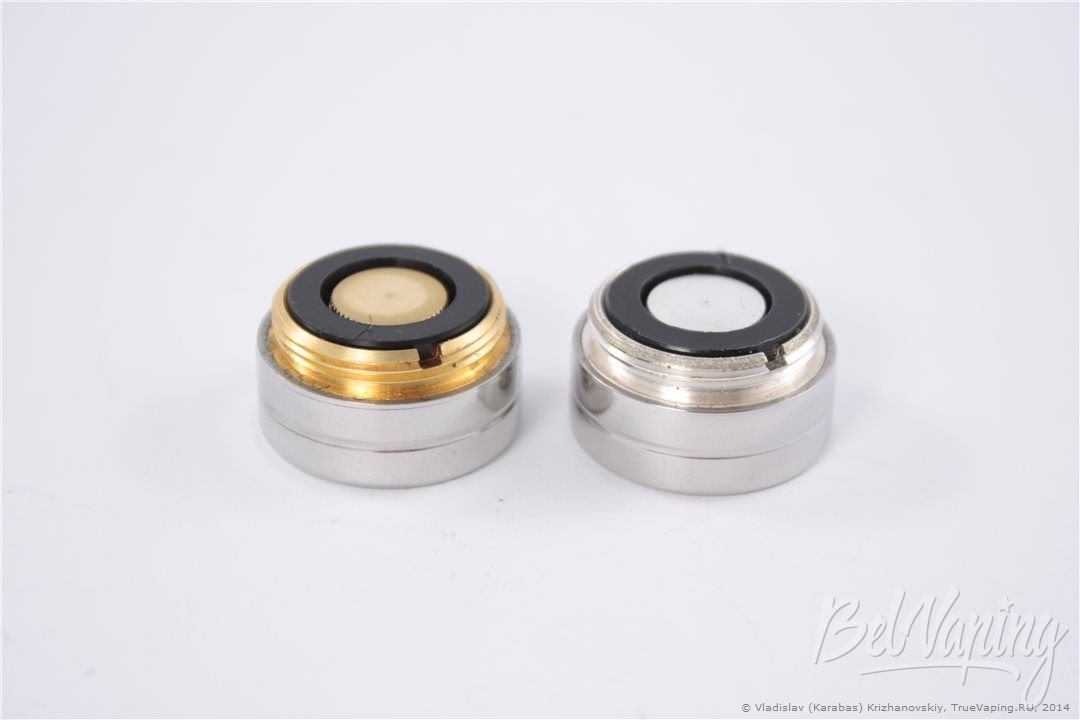

Да, на следующем фото слева нынешняя (полностью «золотая») версия переключателя, справа – предыдущая:

По внешнему виду они отличаются именно золочением (или серебрением) резьбы и контакта штока кнопки. Но, естественно, обновление узла переключателя Lernaia Hydra произошло не по причине «красоты». Дело в том, что в эксплуатации контакты с одинаковым покрытием (золото – золото) более эффективны, чем контакты с разными покрытиями (золото – серебро).

Резьба в рассмотренном переключателе (независимо от диаметра 22/23 мм) – «стандартная», М20×1. Соответственно, данный узел можно применить и к другим мехмодам с соответствующей резьбой.

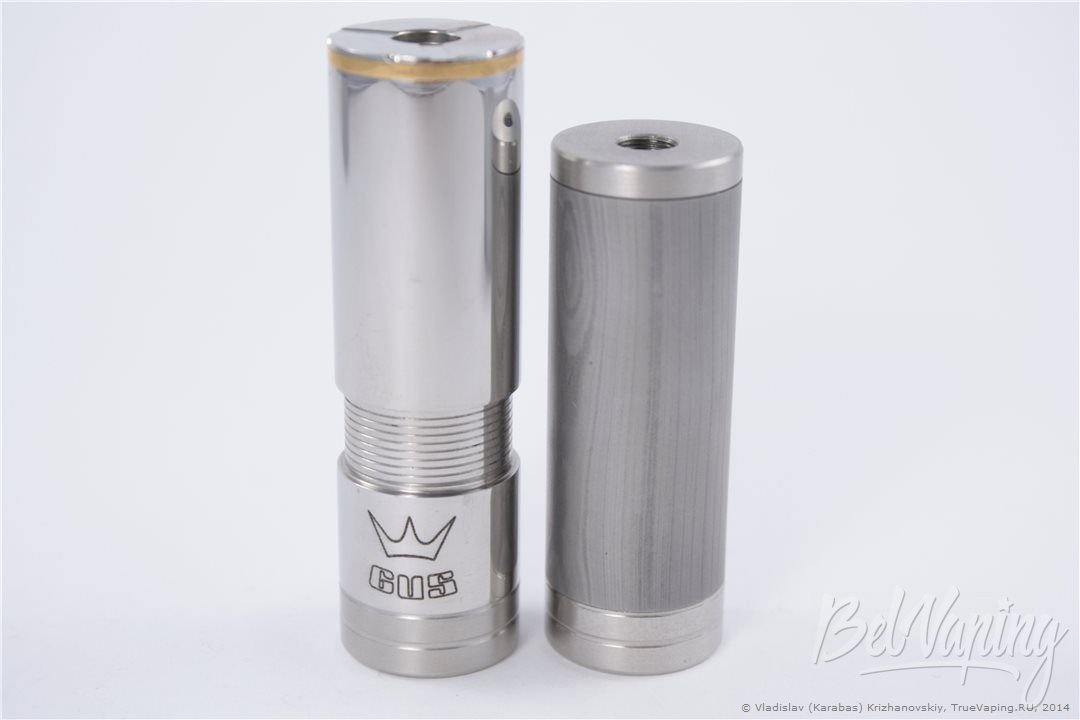

Вот, например, «кнопка» Lernaia Hydra установлена в батарейные отсеки Gus telescope mod V2 и Damascus Mod:

Технические характеристики Lernaia Hydra / Λερναία Ύδρα от ElСigArt

• тип устройства: мехмод с торцевым переключателем;
• используемые аккумуляторы: 18350, 18490/18500, 18650. Длина батарейного отсека регулируется за счёт использования соединяющихся между собой комплектных труб;
• диаметр устройства 22 мм или 23 мм (разные версии, это надо учитывать при оформлении заказа);
• длина (длина участвовавших в обзоре устройств отличается примерно на 0,2 мм, что несущественно):
  • с 18350 аккумулятором 61 мм;
  • с 18490/18500 аккумулятором 76 мм;
  • с 18650 аккумулятором 92 мм;
• вес:
  • версия 22 мм: под аккумулятор 18350 – 76 г, 18490/18500 – 85 г, 18650 – 98 г, все детали – 107 г;
  • версия 23 мм: под аккумулятор 18350 – 90 г, 18490/18500 – 104 г, 18650 – 120 г, все детали – 134 г;
• материалы: основные детали устройства – нержавеющая сталь 304; контакт коннектора, контакт штока кнопки, резьба переключателя, шток кнопки – золочение. Детали переключателя рассчитаны на силу тока до 15 А.

Общими впечатлениями об устройства поделюсь в конце обзора, сейчас же покажу вот такую фотографию:

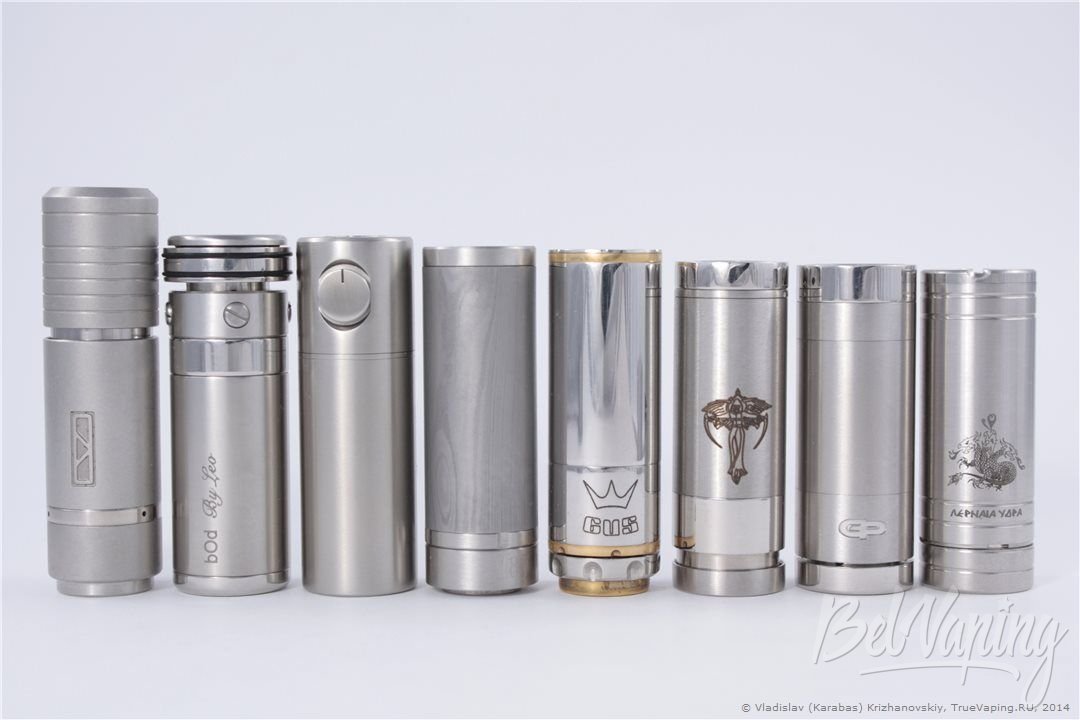

На этом фото видим девайс 22 мм в сборке под 18350 аккумулятор. Рядом с ним (точнее, слева от него, поскольку выстроены «по росту») – другие оказавшиеся под рукой устройства в сборке под такой же аккумулятор.

Ну, очень компактная штуковина.

Сочетание Lernaia Hydra / Λερναία Ύδρα от ElСigArt с испарителями

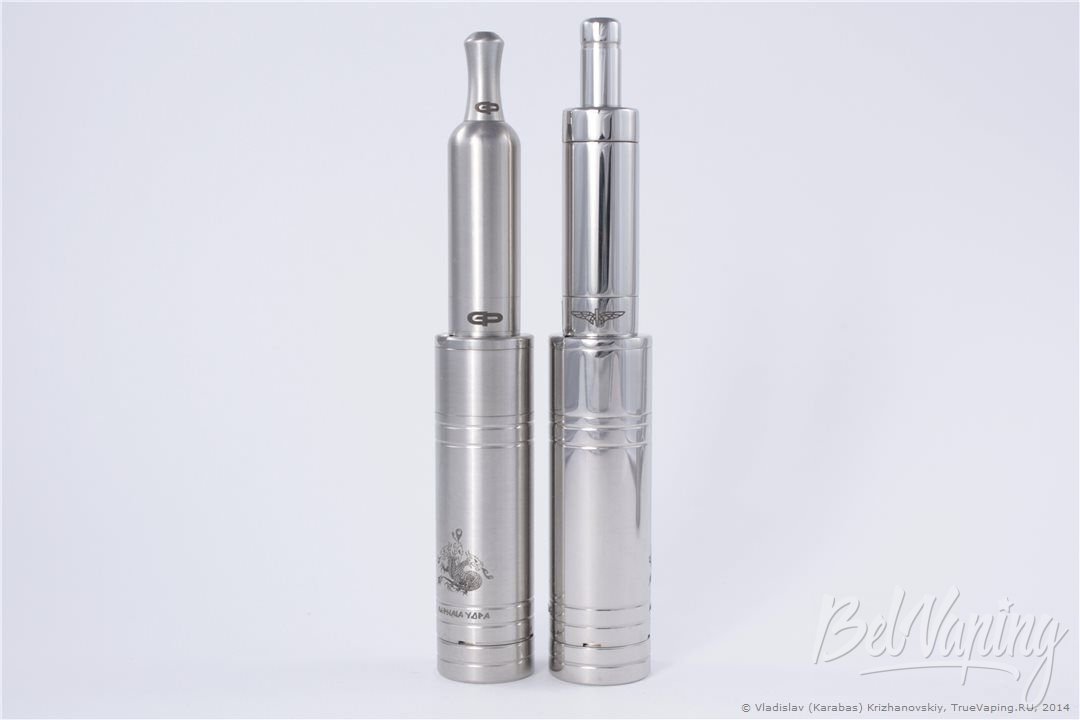

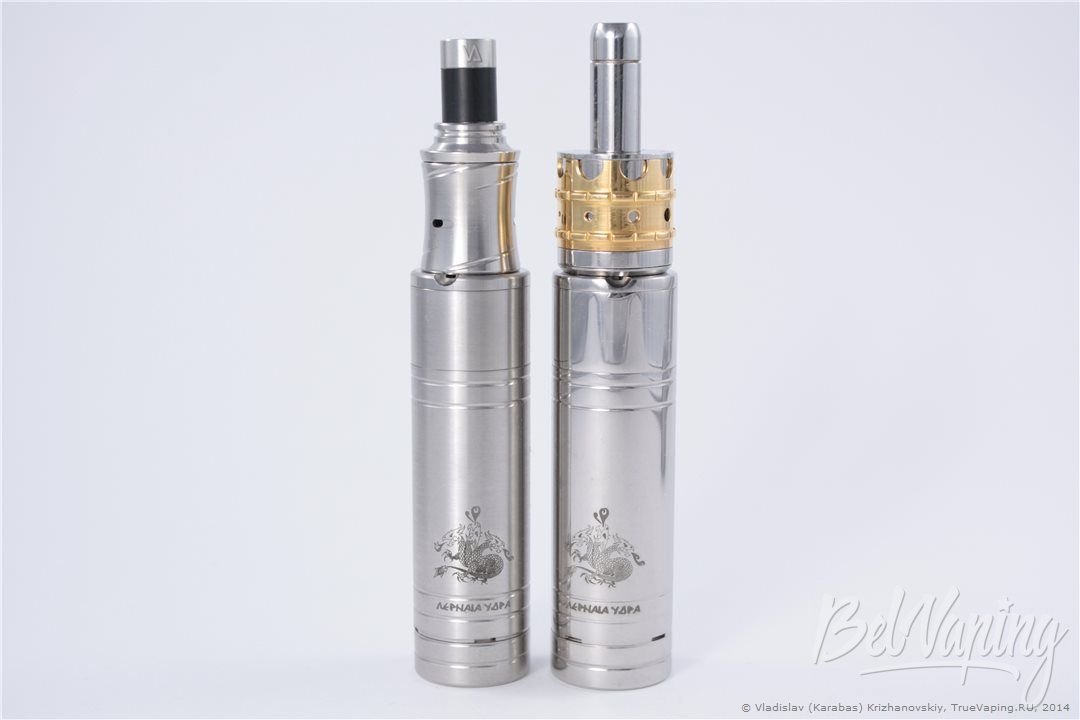

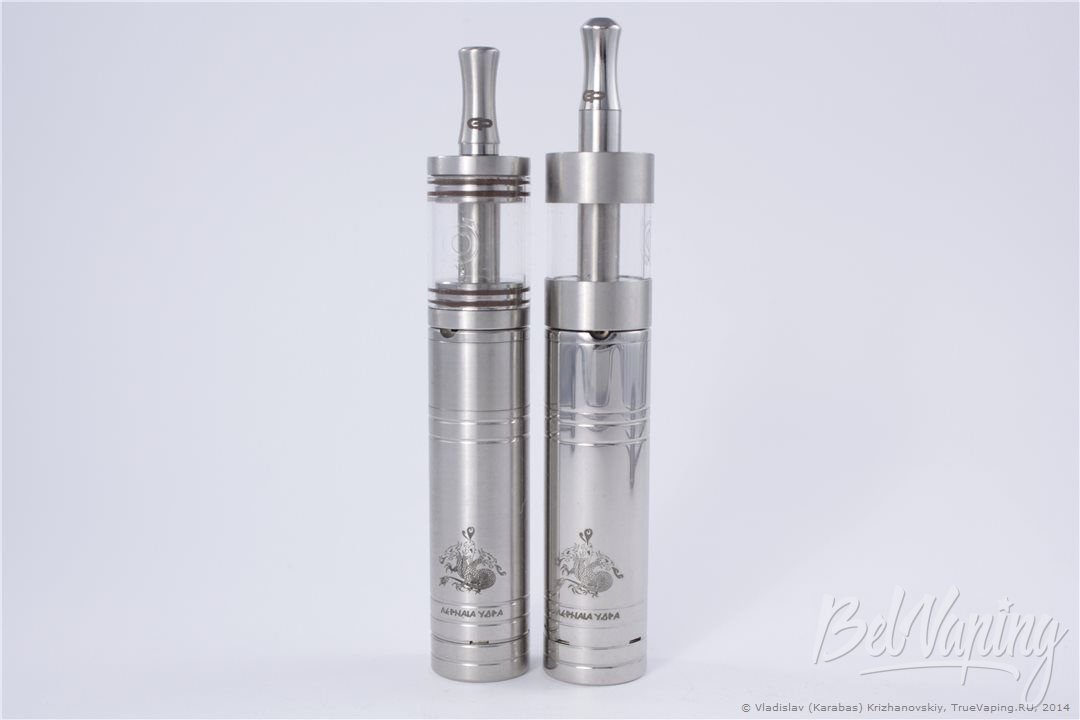

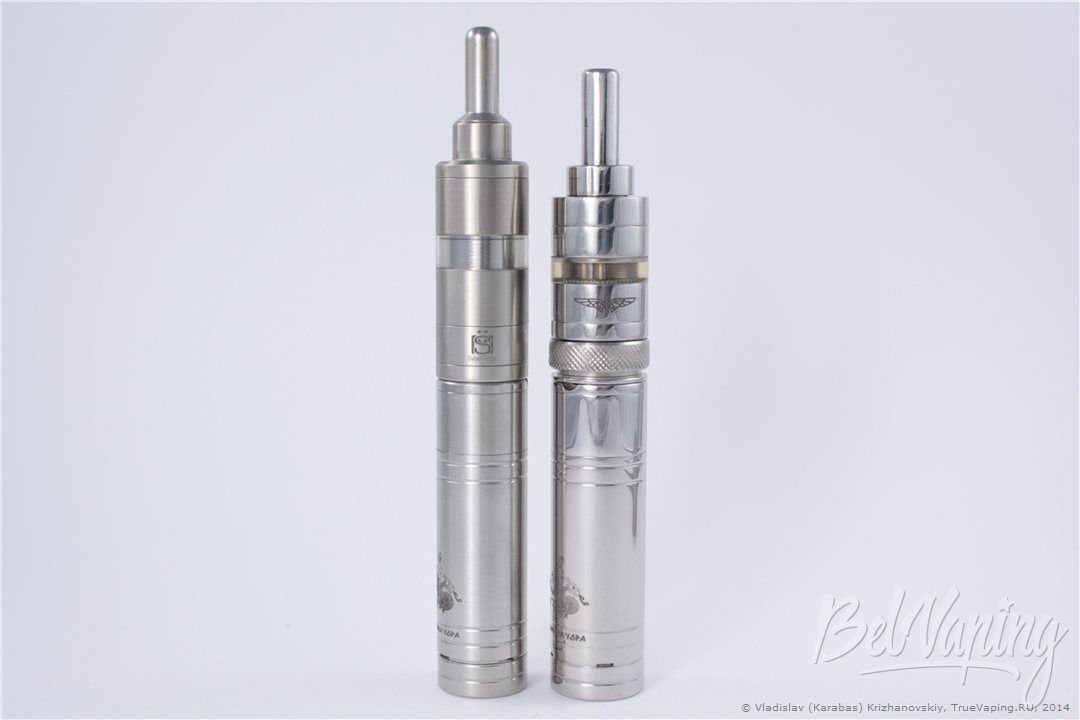

Посмотрим, как сочетаются с испарителями матовая и полированная версии разных диаметров. К сожалению, в хозяйстве нашёл только два испарителя диаметром 23 мм, их увидим на последних фотографиях.

Впечатления от Lernaia Hydra / Λερναία Ύδρα от ElСigArt

Знаете, коллеги, мне Lernaia Hydra / Λερναία Ύδρα и вся продукция ElСigArt очень напомнила впечатления, возникшие после покупки ProVari. Тогда тоже было подобное ощущение. Взял в руки, начал пользоваться – и словно всегда это делал. Устройства настолько естественные, хорошо придуманные и качественно изготовленные, что привыкаешь к этому практически моментально.

Кстати, с ProVari у участника обзора есть ещё одно сходство. Рассматривая фотографии или просто подержав в руках, о нём трудно сложить впечатление (по внешнему виду непросто оценить эргономику и функционирование). Этим устройством надо попользоваться хотя бы недолго. После чего в него просто «влюбляешься».

Конструктив и удобство использования торцевого переключателя Lernaia Hydra, лёгкость нажатия кнопки и чёткость его срабатывания – просто возвратили мне веру в «нижнюю кнопку».

Ладно, расскажу одну «интимную подробность». Обычно, получая посылки с устройствами для обзоров, открываю их, проверяю сохранность содержимого, комплектность и внешний вид. Иногда могу разобрать / собрать. После чего складываю в отдельную коробку, где устройство дожидается ближайшей фотосессии. Тестирую и оцениваю уже после фотографирования.

Так поступаю потому, что даже очень аккуратное использование оставляет на устройстве незаметные в обычной жизни, но проявляющиеся при освещении тремя фотовспышками следы (потёртости, мелкие царапины).

С продукцией от ElСigArt получилось иначе… Я просто не смог дождаться ближайшей фотосессии (получил посылку во вторник, а фотосессия была запланирована на четверг). И в этот же вечер снял обручальное кольцо, обернул девайс пищевой плёнкой (чтобы было как можно меньше механических воздействий) и начал парить. Вот насколько захотелось познакомиться с устройством поближе.

И ещё одно: до сих пор никак не соберусь сделать стенд для измерения «просадок» (ух, не знаю, когда получится). При замере вольтажа на «голом» аккумуляторе и в коннекторе устройства разницы не увидел. Однако измерение без нагрузки – не слишком показательно.

Вспомнил, что свой мехмод производитель сделал, дабы пользователи были более удовлетворены его электронным блоком-вариваттом. Тогда поступил иначе. Присоединил Zorbas к мехмоду, который использую чаще других, и начал парить на высокой мощности (около 17 Вт). Дождался, когда электроника начала сообщать о недостаточном заряде аккумулятора (напряжение замеряется под нагрузкой).

После чего присоединил Zorbas к Lernaia Hydra с тем же аккумулятором… И, о чудо, продолжил парить, причём достаточно долго. Трижды повторял данный эксперимент с другими мехмодами и аккумуляторами. Результаты оставались такими же.

Так что моя личная оценка участнику обзора – даже не «отлично», а «шикарно».

Простите, пожалуйста, уважаемые читатели, за столь цветистое описание впечатлений, но, уж поверьте без честного слова, я очень редко чем-то восхищаюсь. Не только в вейпинге, но и вообще в быту. Продукция ElСigArt действительно этого заслуживает.

С уважением,
Владислав Karabas

P.S.: в следующем обзоре познакомимся с электронным блоком-вариваттом Zorbas. Не пропустите!
