Уважаемые читатели, здравствуйте!

Мы уже знакомились с продукцией от компании Innokin (Innokin Technology Co.,Ltd) из Китая. Меня эта продукция интересует по двум причинам. Во-первых, Innokin производит массовую продукцию. Массовую в смысле серийного производства, она доступна, её просто физически можно купить.

Во-вторых, устройства от Innokin – интересные, порой даже необычные. Имеют приятный внешний вид. Также важно, что их технические характеристики и качество вполне соответствуют цене. Когда меня спрашивают предприниматели, желающие начать торговлю электронными сигаретами, я без стеснений рекомендую продукцию этого производителя.

Есть ещё одна характеристика у устройств от Innokin. Хм, наиболее подходящим будет слово «характер». У девайсов от этого производителя всегда есть собственных стиль и определённый шарм, что можно уложить в определение «характера». В некоторых случаях, для определённых ситуаций, внешний облик устройств, их «шармовитость» – так даже важнее технических характеристик бывает… Ага, жизнь – она ведь такая разнообразная.

Итак, сегодняшний обзор посвящён двум «родственным» устройствам от Innokin: iTaste 134 MX-Z и iTaste 134 MX-M.

iTaste 134 MX- Z/M – это мехмод с нижним (торцевым) переключателем (кнопкой) под аккумулятор формата 18650. Форма коннекторной части обеспечивает подачу воздуха к испарителям с нижним обдувом. У данных устройств есть две ключевые особенности: характерный внешний вид (в стиле пулемёта Гатлинга / Gatling gun) и оригинальная система блокировки подачи вольтажа.

iTaste 134 MX-Z и iTaste 134 MX-M – это два отдельных девайса. Но у них одинаковые конструкция и технические характеристики. Отличия только во внешнем оформлении, также малость отличается блокировка подачи вольтажа. Эти отличия увидим по ходу обзора.
В случаях, когда по тексту нет чёткого указания, к какому именно устройству относится обсуждаемый аспект, – это касается обоих устройства (поскольку технически они почти идентичны).

Во внешнем облике iTaste 134 MX-Z использованы созвездия Зодиака, в облике iTaste 134 MX-M – китайские иероглифы. iTaste 134 MX-Z выпускается в двух версиях: «стальной» и чёрной (в обзоре участвует чёрная), iTaste 134 MX-M – чёрный.
А теперь приступим к обзору!

Внешний вид iTaste 134 MX-Z и iTaste 134 MX-M от Innokin

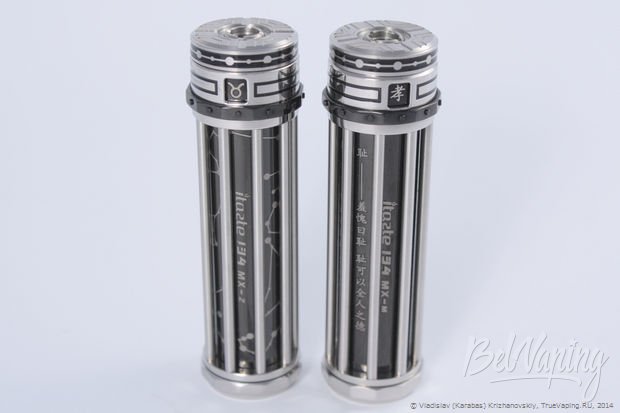

На фотографиях, где показаны оба устройства, iTaste 134 MX-Z находится слева, iTaste 134 MX-M – справа. Посмотрим на них:

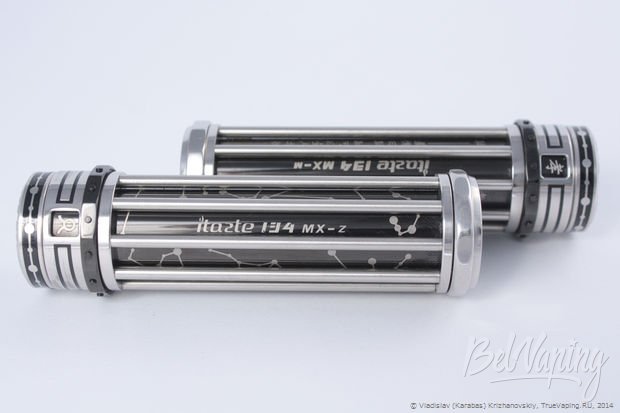

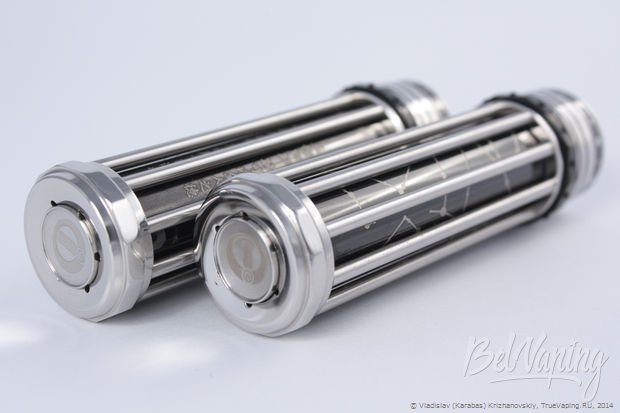

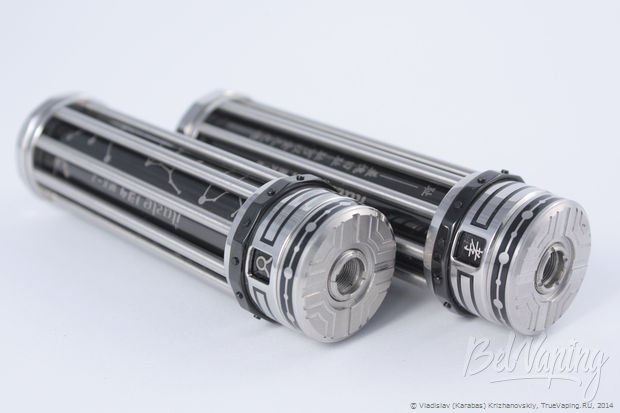

Теперь с других ракурсов:

Кроме необычной формы, придающей изделиям характерный внешний вид, на них присутствуют надписи с названиями:

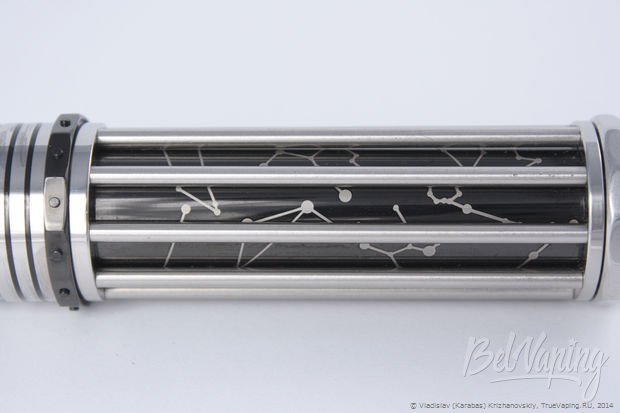

Труба батарейного отсека iTaste 134 MX-Z декорирована изображениями созвездий Зодиака:

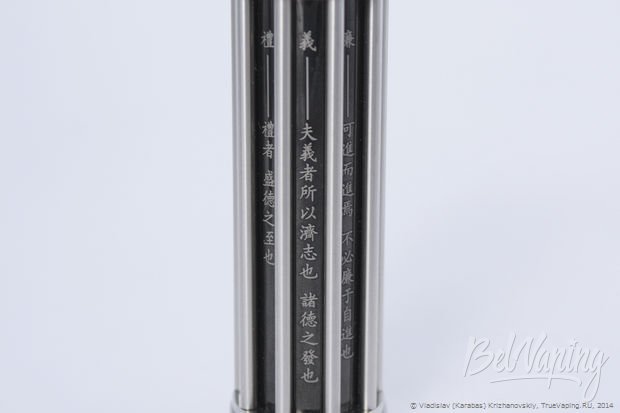

На трубе iTaste 134 MX-M видим иероглиф и «расшифровывающую» его надпись на китайском языке:

Также раньше увидели не слишком выделяющийся логотип производителя на торцевой кнопке.

Основные элементы iTaste 134 MX-Z и iTaste 134 MX-M от Innokin, комплект поставки

Устройства состоят из двух основных элементов (батарейный отсек с узлом блокировки подачи вольтажа и коннекторной частью и крышки батарейного отсека):

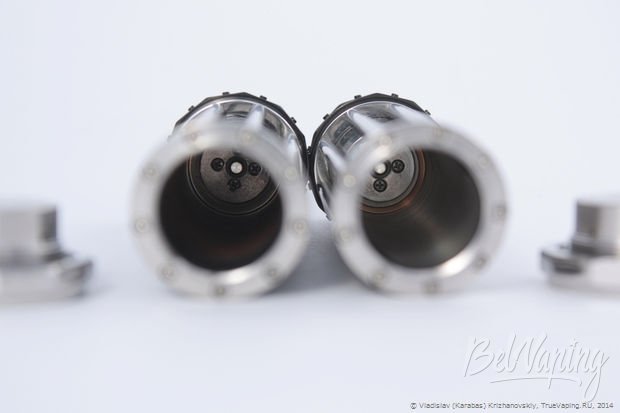

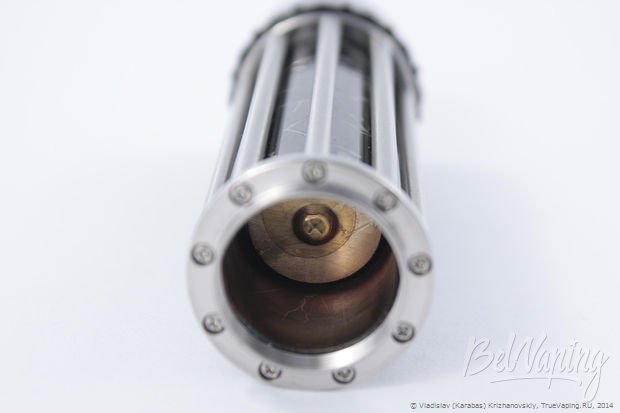

Заглянем внутрь батарейных отсеков:

Рассматривать и обсуждать особо нечего – ровная труба, внутри которой видим вкрученный через изолятор плюсовой контакт.

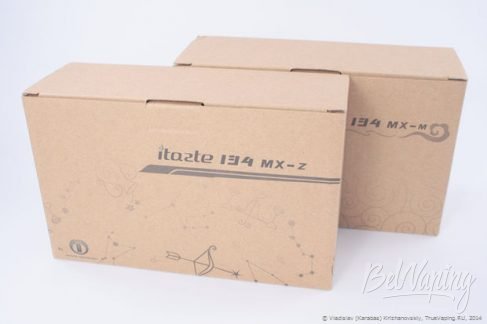

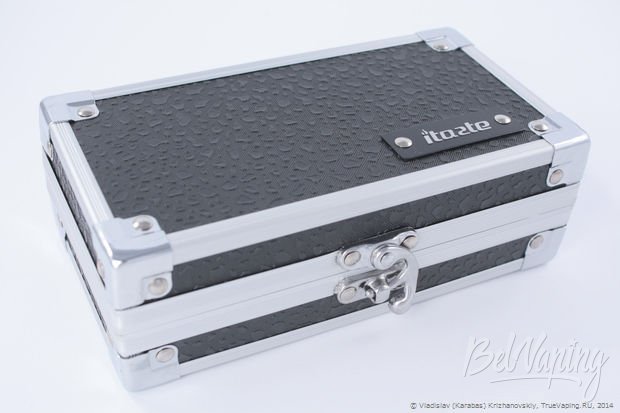

Поставляются устройства в картонной упаковке, внутри которой находится фирменный «чемоданчик» (кейс) от Innokin:

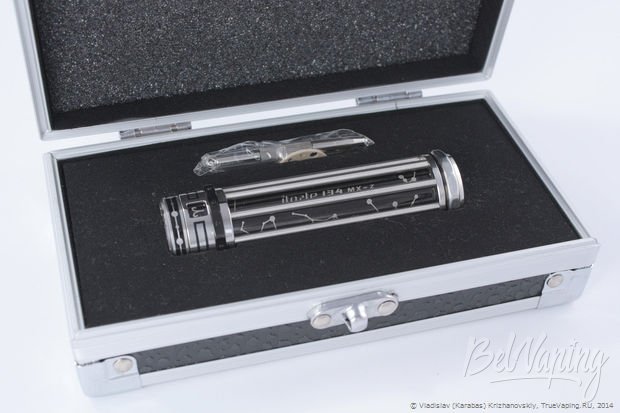

Открываем кейс iTaste 134 MX-Z:

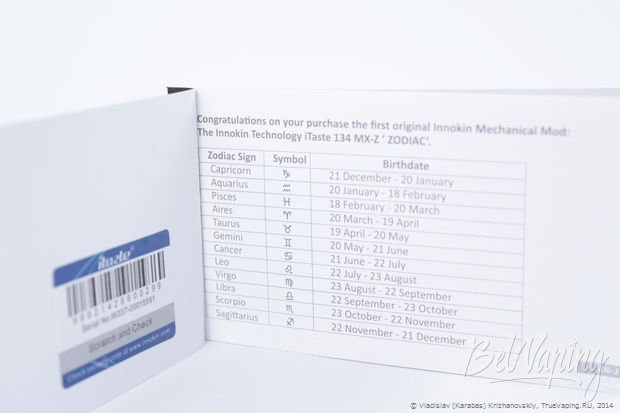

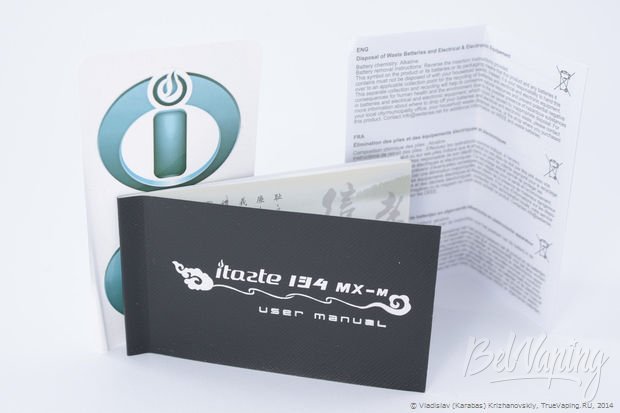

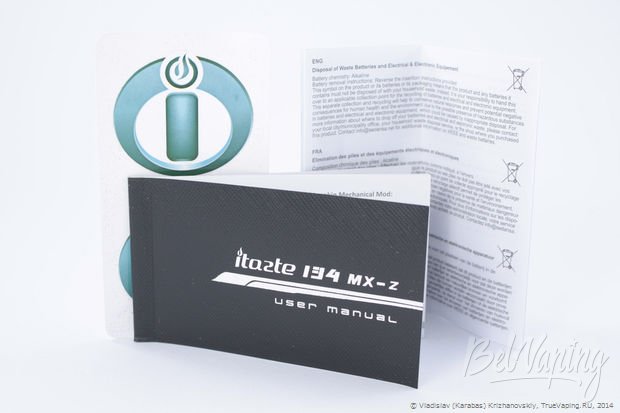

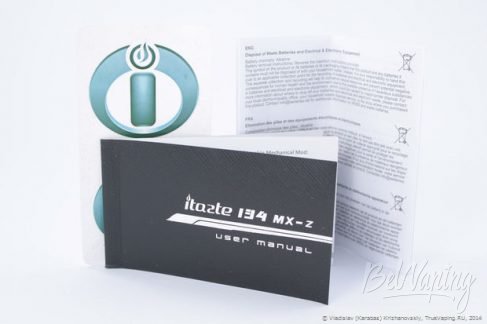

Также внутри находятся инструкция по эксплуатации, памятка по утилизации аккумуляторов и наклейки с логотипом Innokin. В начале инструкции iTaste 134 MX-Z приведена таблица, поясняющая знаки Зодиака:

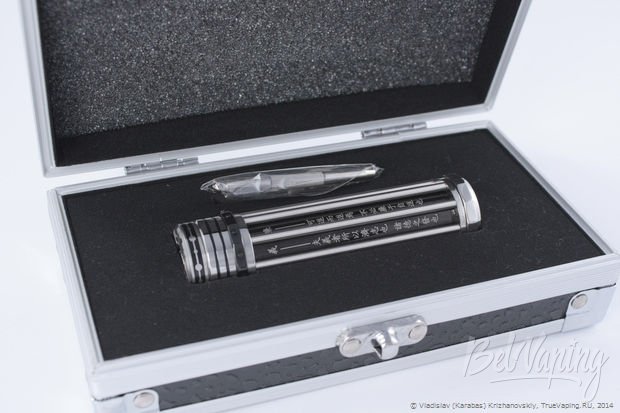

Открываем кейс iTaste 134 MX-M:

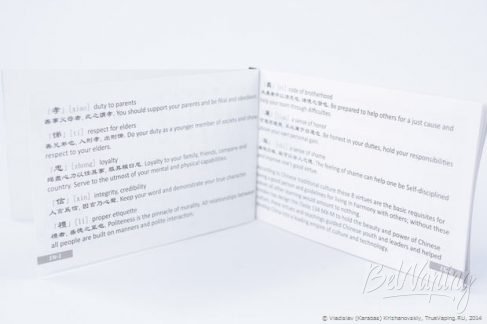

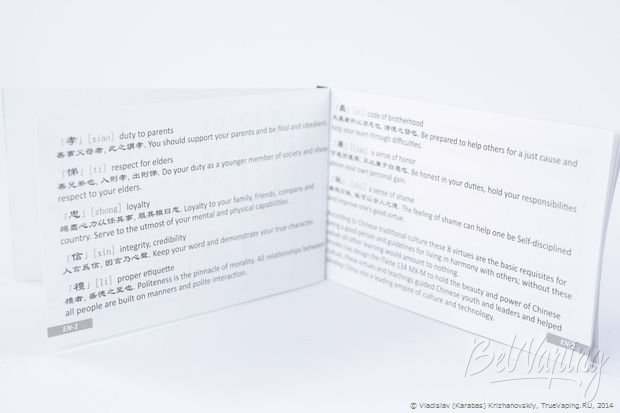

Также внутри находятся инструкция по эксплуатации, памятка по утилизации аккумуляторов и наклейки с логотипом Innokin. В начале инструкции iTaste 134 MX-M приведены значения использованных иероглифов:

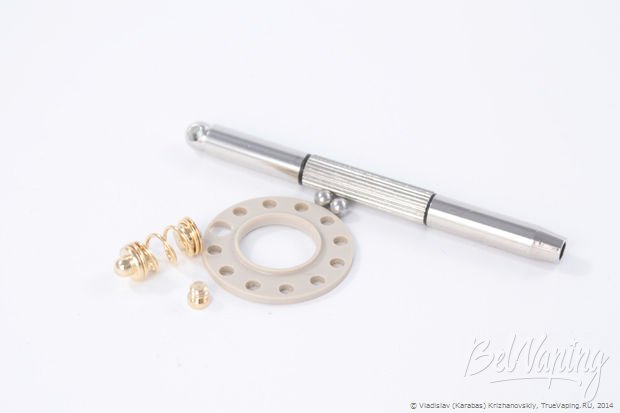

Внутри входящего в комплект поставки кулёчка видим компактную отвёртку, позолоченные запасные элементы подачи «минуса» в коннектор, запасной изолятор коннекторной части, два шарика (эти детали увидим при рассмотрении «головы» устройства):

Использование в iTaste 134 MX-Z и iTaste 134 MX-M от Innokin аккумуляторов 18650 разной длины

В рассматриваемых устройствах можно использовать аккумуляторы 18650 разной длины. Производитель рекомендует незащищённые, желательно с «безопасной» химией. Также прямо указано, что нельзя использовать 2 Х 18350 аккумулятора. С точки зрения логики функционирования устройства – это возможно, но вот по длине они не поместятся.

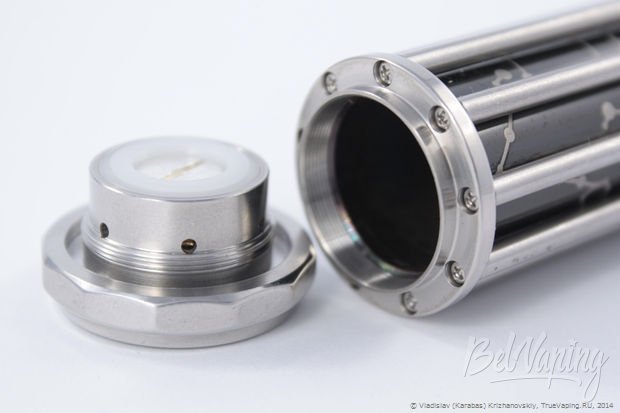

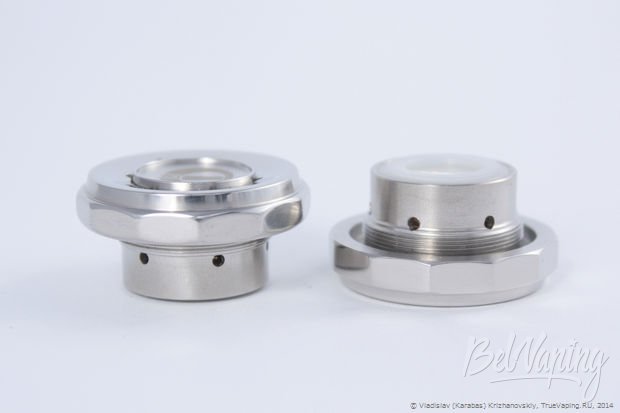

Давайте взглянем на крышку и нижнюю часть батарейного отсека:

Детали соединяются между собой по резьбе, при этом имеется достаточный запас хода.

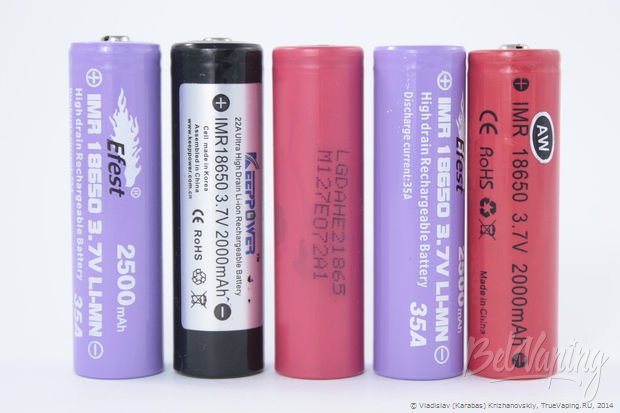

Посмотрим на разные аккумуляторы 18650 (все «безопасные») :

Плотность установки аккумулятора обеспечивается за счёт глубины вкручивания крышки батарейного отсека (узла переключателя) в сам батарейный отсек. На следующем фото в устройство слева установлен самый «длинный» аккумулятор, справа – самый «короткий»:

Узел переключателя iTaste 134 MX-Z и iTaste 134 MX-M от Innokin

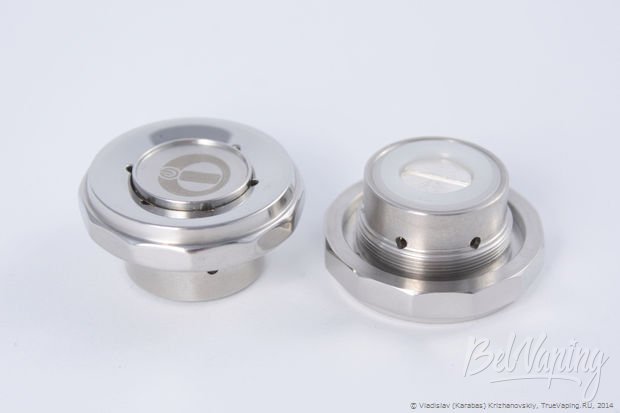

Посмотрим на узел переключателя:

Видим отверстия для отвода газов и изолятор, с которым соприкасается «минус» аккумулятора. Также замечаем, что в минусовом контакте присутствует шлиц, – значит, его можно выкрутить…

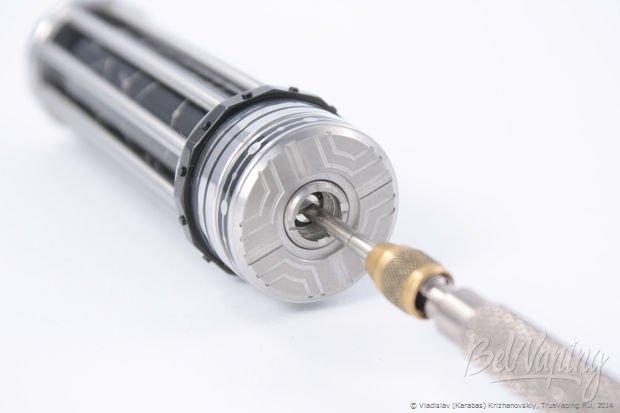

Вот только для этого понадобится дополнительный инструмент, чтобы зафиксировать вращающуюся при попытке раскручивания кнопку:

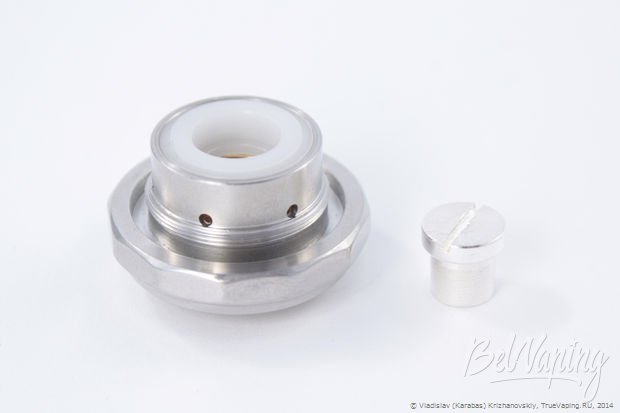

Зафиксировав кнопку, выкручиваем посеребрённый контакт переключателя:

Затем полностью разбираем его и осматриваем:

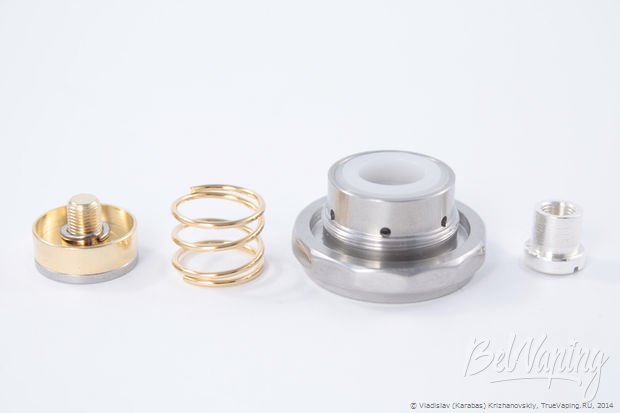

Слева направо:

• кнопка переключателя (часть, на которую нажимаем пальцем для подачи вольтажа) с установленной на ней пружинной шайбой (шайба Гровера, гровер);
• пружина узла переключателя (участвует в цепи подачи «минуса»);
• основная деталь узла переключателя (по резьбе вкручивается в батарейный отсек) с изолятором;
• посеребрённый контакт (соприкасается с аккумулятором).

Установленный на штоке кнопки гровер предназначен для плотной фиксации кнопки с вкручивающимся сверху минусовым контактом (именно потому их непросто раскрутить, зато предотвращается самопроизвольное раскручивание в процессе эксплуатации).

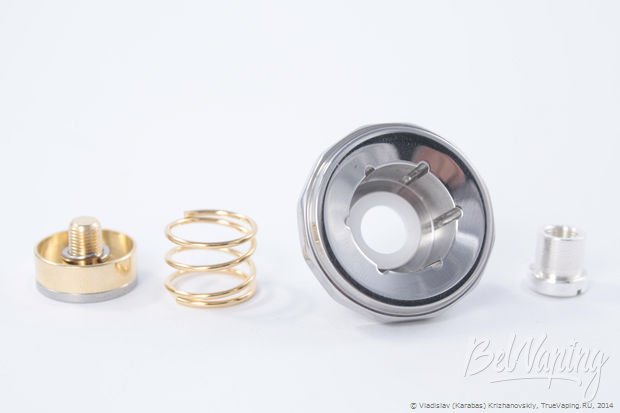

При взгляде внутрь основной детали видим канавки для отвода газов, а также «полочку», в которую при установке упирается пружина.

В технических характеристиках указано, что пружина и внутренняя часть кнопки – золочённые. Минусовой контакт – серебрённый.

При взгляде на пружину сразу замечаем её массивность. Да, она и крупная (большого диаметра), и достаточно «толстая», изготовлена из почти не магнитящегося сплава. Сопротивление пружины от края до края 17 мОм, в частично сжатом состоянии – около 10 мОм (это хороший показатель).

Правда, пружина довольно тугая, при использовании это заметно.

В узле переключателя блокировка отсутствует. Эта функция в рассматриваемых устройствах реализована иначе.

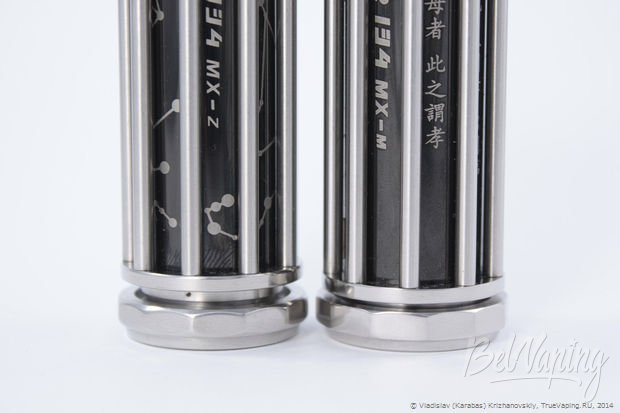

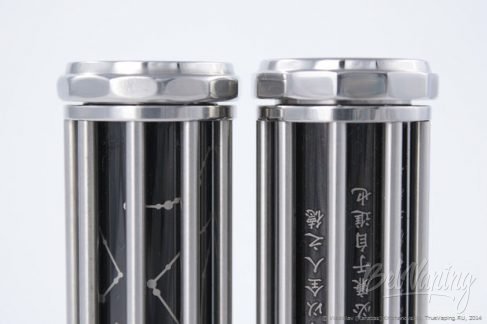

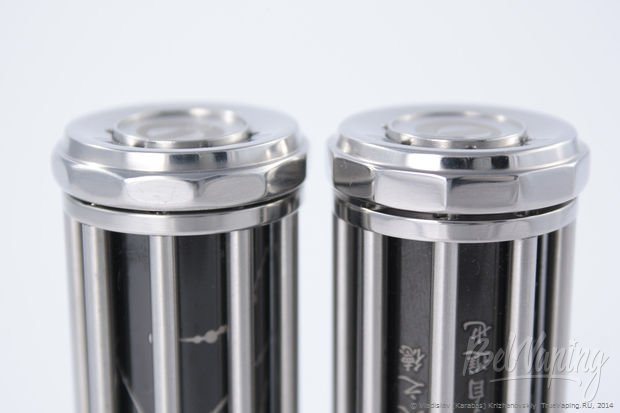

Теперь снова посмотрим на кнопки установленных в устройства переключателей:

Ага, когда смотрим сбоку, видно, что кнопки «утоплены» ниже наружной части основной детали переключателя. Если поставить на ровную поверхность, кнопка не будет нажиматься.

Коннектор iTaste 134 MX-Z и iTaste 134 MX-M от Innokin

В рассматриваемых устройствах использован традиционный 510-й коннектор:

Плюсовой контакт посеребрённый. Он достаточно длинный. Вкручен через изолятор (выходит внутрь батарейного отсека и соприкасается с «плюсом» аккумулятора). Резьба – левосторонняя (для откручивания вращаем вправо, для закручивания – влево).

Это позволяет использовать испарители с отличающимся по длине плюсовым контактом, соединяя их с источником питания «без щёлочки». Для регулирования длины «плюса» коннектора мехмода потребуется отвёртка:

Блокировка подачи вольтажа в iTaste 134 MX-Z и iTaste 134 MX-M от Innokin

В iTaste 134 MX-Z и iTaste 134 MX-M используется оригинальная система блокировки подачи вольтажа. «Плюс» в коннектор подаётся напрямую с аккумулятора, а «минус» (после нажатия кнопки переключателя) – через дополнительную цепь деталей узла блокировки.

В верхней части («голове») мехмода объединены функция коннектора и подачи «минуса». Блокировка устройства основана на разрыве цепи подачи именно «минуса».

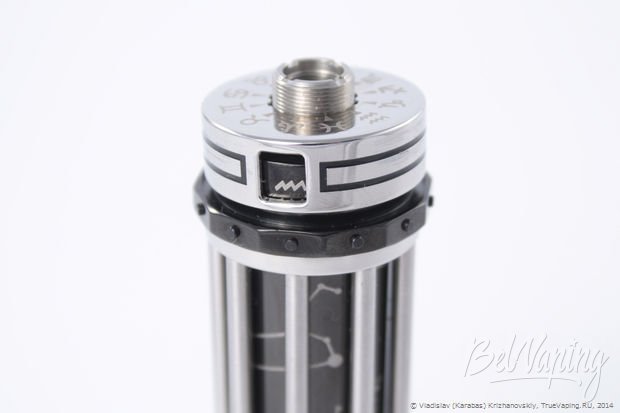

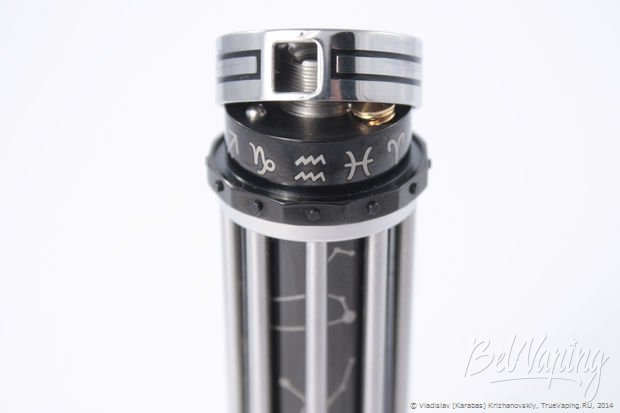

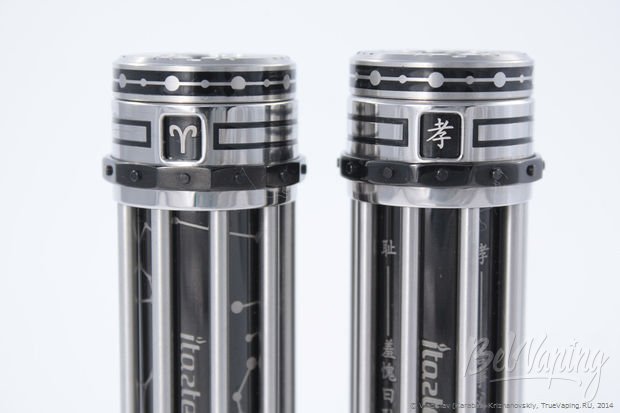

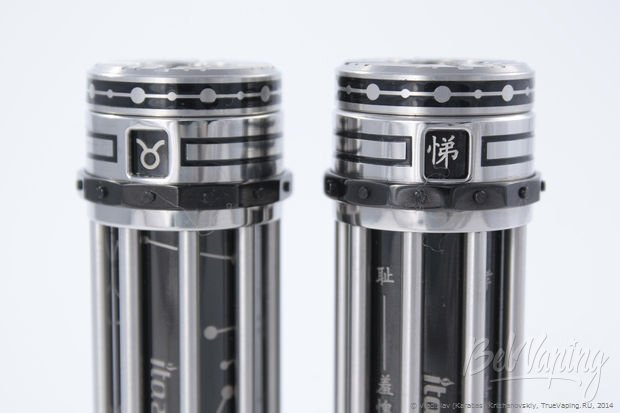

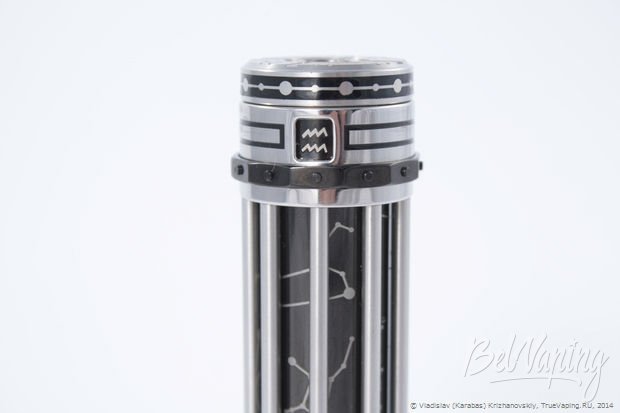

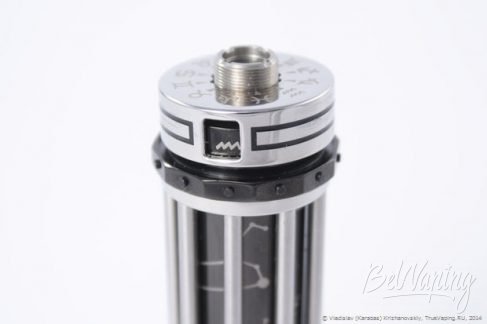

Посмотрим на верхнюю часть участников обзора:

Видим «окошки», в которых отображается один из декоративных символов. В iTaste 134 MX-Z таких символов 12 (знаки Зодиака), в iTaste 134 MX-M их восемь. Подача «минуса» происходит, когда детали цепи совмещаются (когда в «окошке» отображается «правильный» символ). Пользователь может самостоятельно выбрать символ, отображающий «рабочее» положение деталей цепи подачи вольтажа.

То есть, только одно положение является «рабочим», в остальных (11 для iTaste 134 MX-Z, 7 для и iTaste 134 MX-M) подача вольтажа не осуществляется. Так что, пожалуй, такой символ вернее называть «секретным».

На предыдущей фотографии показаны символы, установленные в новом устройстве. Если повернём чёрное кольцо, в окошке появятся другие символы, и нажатие на кнопку переключателя не приведёт к подаче вольтажа:

Такой способ блокировки / разблокировки устройства очень напоминает «русскую рулетку». Посмотрим, как это реализовано.

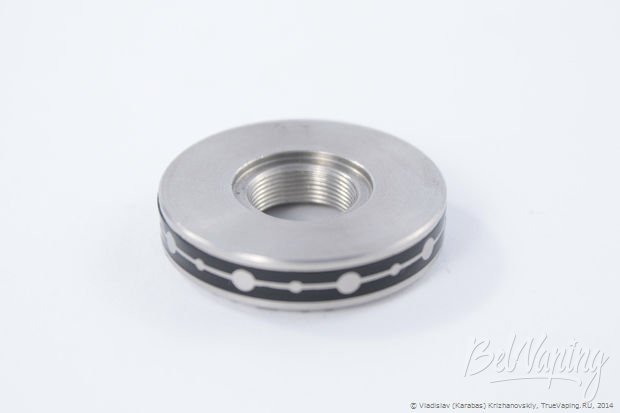

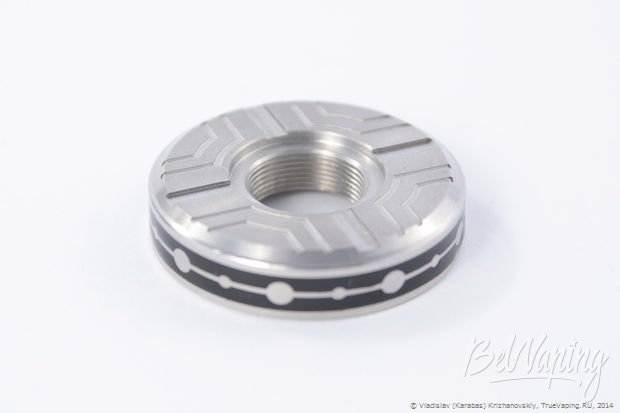

Сперва открутим самую верхнюю деталь «головы»:

Деталь представляет собой плоский «блин», сверху которого имеются канавки для подачи воздуха в коннектор. Снизу деталь гладкая.

Теперь внимательно посмотрим на следующее фото:

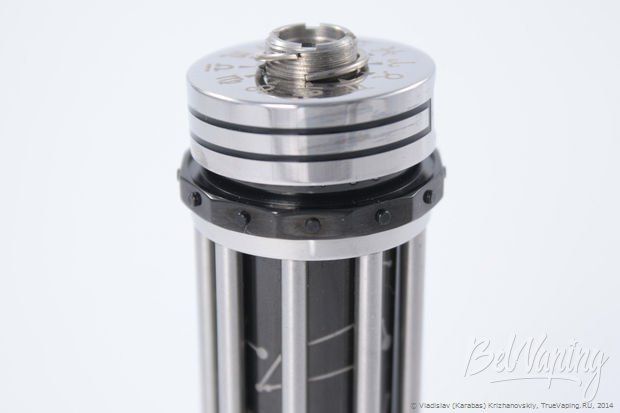

Видим, что между верхним «блином» и расположенной ниже деталью установлено разрезанное стальное кольцо, концы которого расположены в разных плоскостях (аналог шайбы Гровера). Оно предотвращает самопроизвольное откручивание верхней детали. В нижней (плоской) части «блина» есть небольшая фаска, в которую помещается рассмотренное «кольцо».

Снимаем увиденное «колечко». Поворачиваем «окошком», в котором отображаются символы к себе, приподнимаем немного… И замечаем жёлтый контакт передачи «минуса»:

Снимаем деталь с «окошком»:

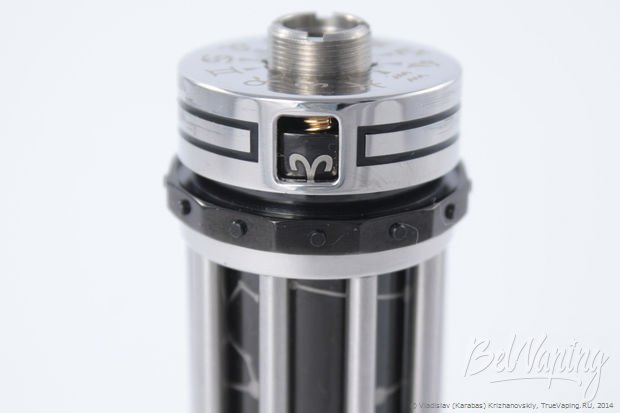

Вот мы и увидели верхнюю часть контакта, передающего «минус». Полностью снимаем деталь с символами:

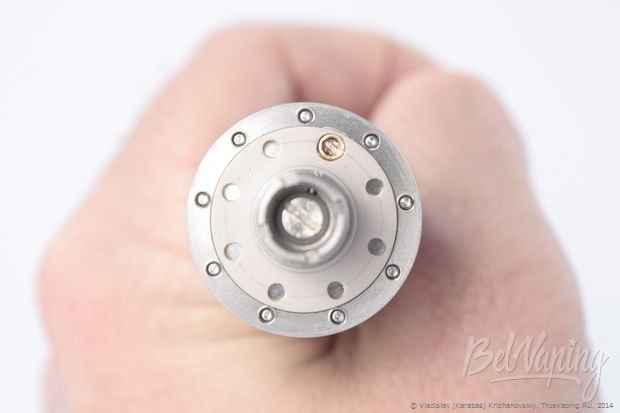

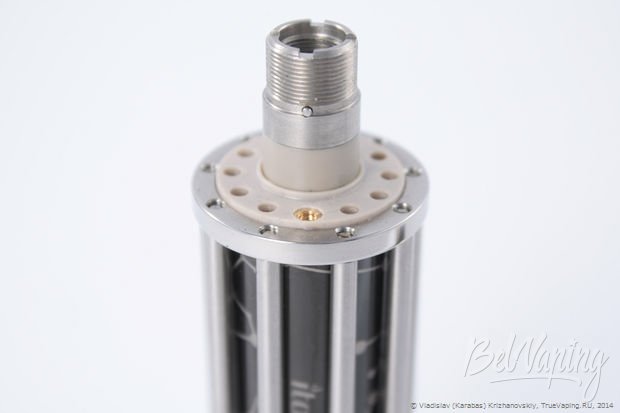

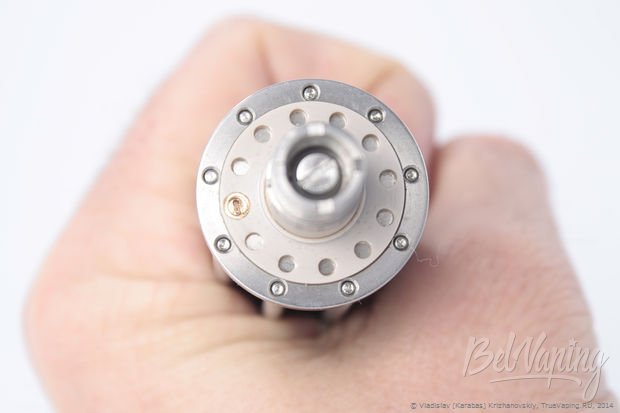

Здесь видим изолятор, предотвращающий соприкосновение деталей «головы» с батарейным отсеком. Также видим (по центру ближе к нам) контакт, по которому передаётся «минус» из батарейного отсека. Ещё замечаем, что на верхней части коннектора прямо над этим контактом имеется небольшой «штырёк», он служит ориентиром при выборе символа, «отвечающего» за подачу вольтажа.

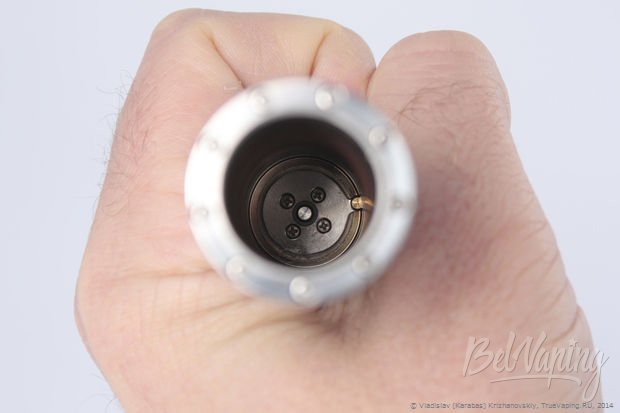

Если заглянуть внутрь батарейного отсека, то и там увидим контакт, по которому «минус» передаётся в верхнюю часть устройства:

Теперь давайте снова посмотрим на деталь изолятора. Видим 12 отверстий, и только в одном из них находится контакт «минуса»:

То, что в других снизу расположено металлическое «дно» – значения не имеет. От батарейного отсека «минус» передаётся только через увиденный ранее контакт.

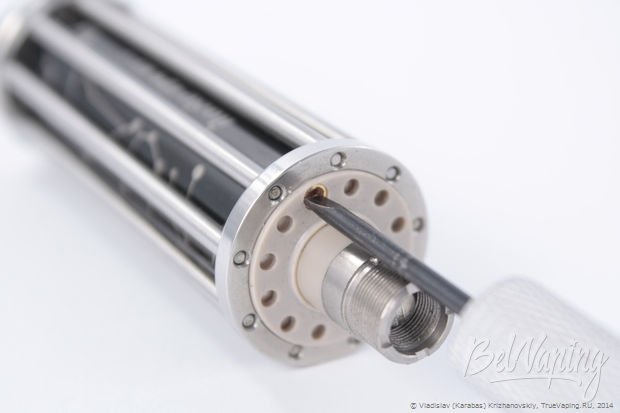

При желании или при необходимости замены его можно выкрутить:

С рассмотренного контакта «минус» дальше передаётся через контакт, располагающийся внутри детали, обеспечивающей смену «символов». При этом в рабочем положении он совмещается с нижним контактом:

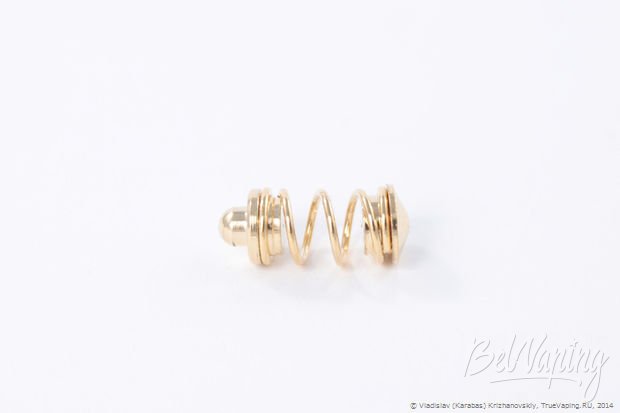

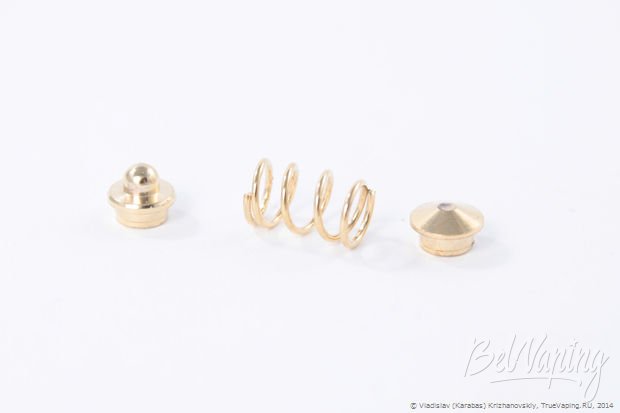

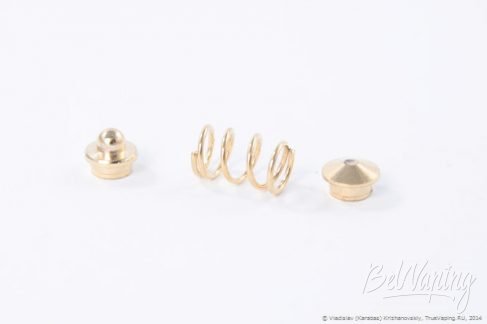

Так выглядит контакт, передающий «минус»:

Эти детали золочённые. Сопротивление пружины (и всего узла) около 15 мОм.

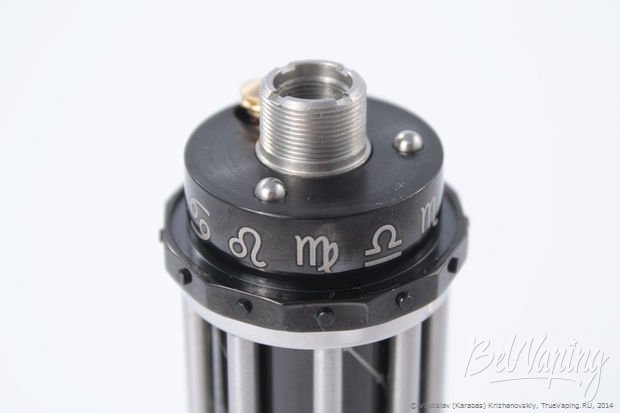

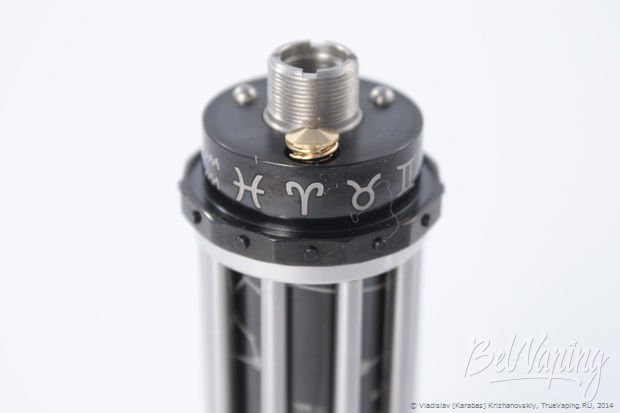

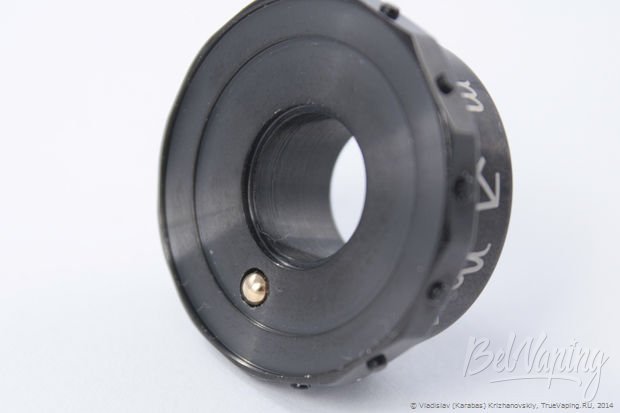

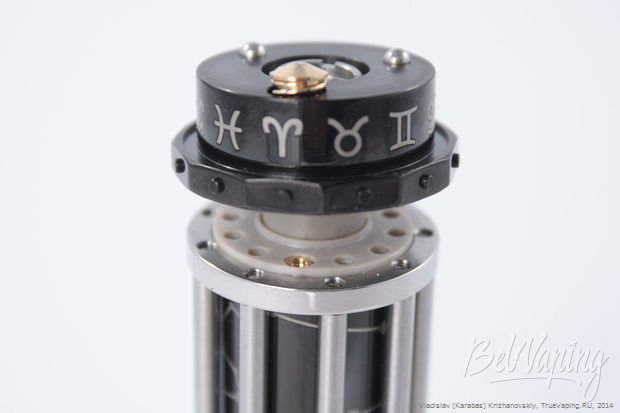

После установки в деталь с символами контакт из неё «выглядывает»:

Сверху детали с символами кроме сквозного отверстия для контакта присутствуют ещё два, – в них устанавливаются шарики, облегчающие взаимное вращение деталей с символами и «окошком»:

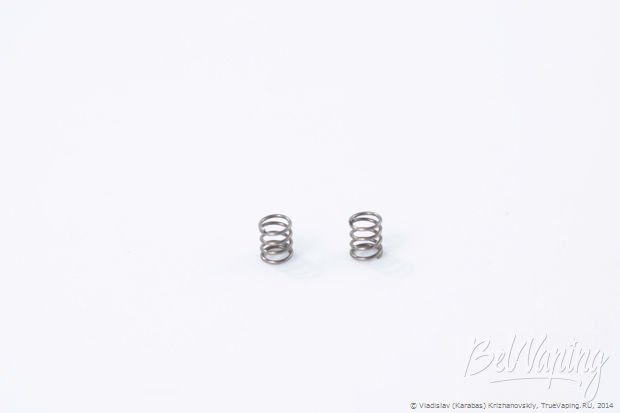

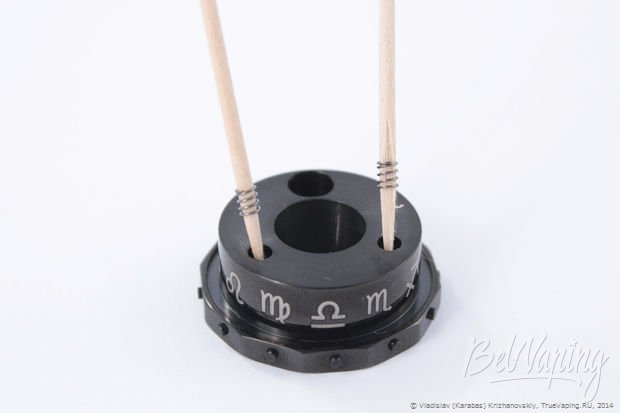

Под этими шариками снизу устанавливаются небольшие пружины:

При разборе/сборке надо быть аккуратным, иначе можно потерять мелкие детали.

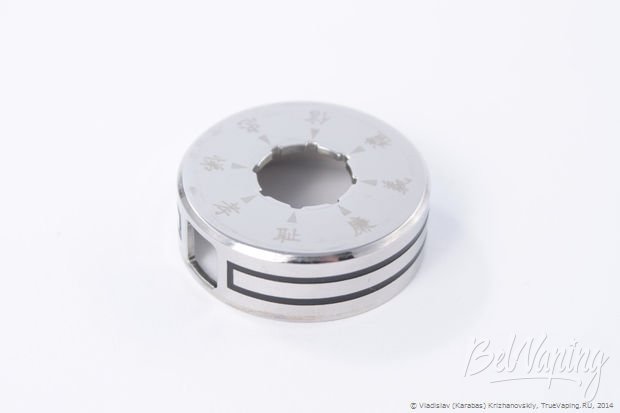

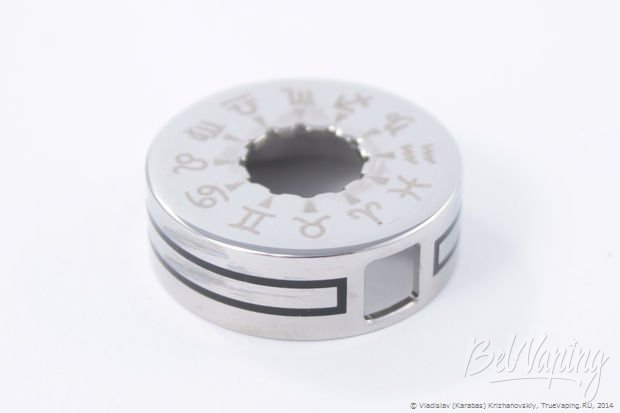

Теперь взглянем на верхнюю часть детали с «окошком». Сверху на ней нанесены символы, которые могут быть использованы в качестве «секретных»:

Выбрать символ, при совмещении которого с «окошком» будет подаваться вольтаж, можно двумя способами. Либо совместив контакт в рабочем положении установить «окошко» напротив выбранного символа…

…либо поступить так, как рекомендовано в инструкции. Помните «штырёк», располагающийся выше контакта? Можно не выставлять контакты в рабочее положение, а просто расположить напротив «штырька» изображение желаемого символа на крышке. При этом «окошко» окажется именно в том месте, которое обеспечивает рабочее положение передающего «минус» контакта.

После чего «включение» устройства будет осуществляться при совмещении окошка со вновь выбранным символом:

Мы рассмотрели узел блокировки подачи вольтажа в iTaste 134 MX-Z. В iTaste 134 MX-M использовано такое же решение. Отличие в количестве символов (всего их 8):

Также отличается количество отверстий в изоляторе:

Использование в iTaste 134 MX-Z и iTaste 134 MX-M от Innokin устройства Kick от Evolv

Можно ли использовать в данных мехмодах The Kick от Evolv (речь о второй версии)? Некоторые обозреватели утверждают, что нельзя. Этому мешают резьба и небольшая «ступенька» в нижней части батарейного отсека:

На самом деле это возможно, хотя и весьма неудобно.

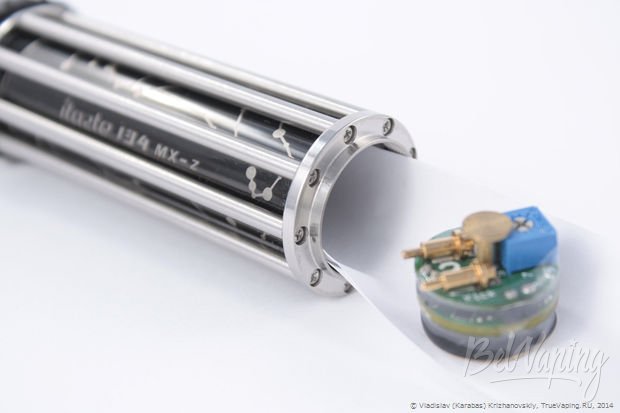

Для облегчения процесса вставления электронного блока можно воспользоваться сложенной в несколько слоёв бумагой. И направлять «лапки» по ней:

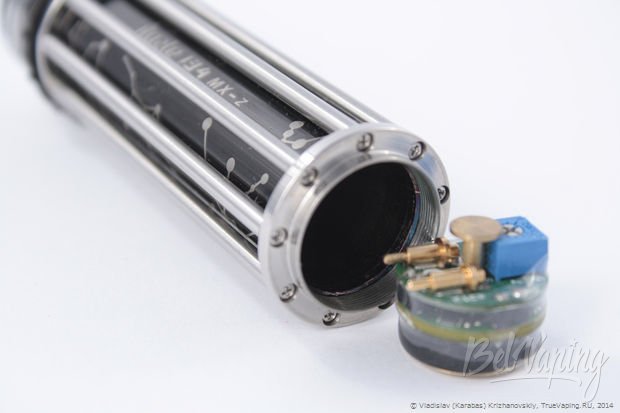

После чего протолкнуть Kick внутрь батарейного отсека:

Тогда вместо аккумулятора 18650 можно использовать аккумулятор 18490/18500 + Kick.

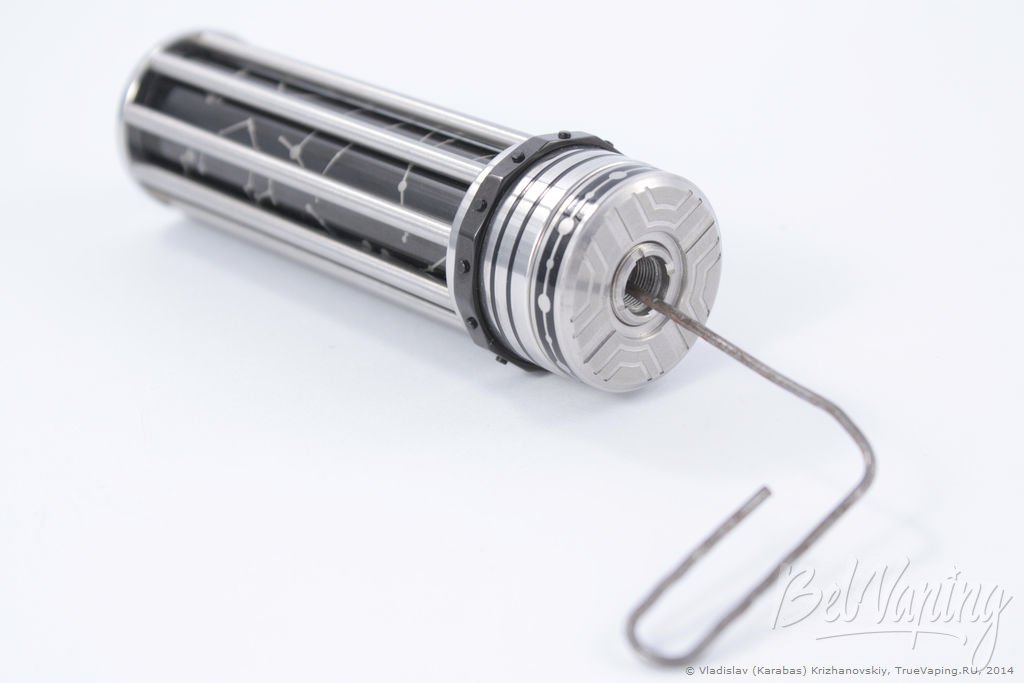

Но батарейный отсек рассматриваемых устройств сверху не откручивается. Как же вытащить Kick обратно? Для этого придётся выкрутить винт плюсового контакта коннектора и через отверстие в изоляторе вытолкать Kick вниз при помощи чего-то тонкого и длинного (на фото распрямлённая толстая канцелярская скрепка):

Технические характеристики iTaste 134 MX-Z и iTaste 134 MX-M от Innokin

• тип устройства: мехмод с торцевым переключателем под аккумулятор 18650 формата;
• разблокировка/блокировка подачи вольтажа осуществляется в узле «головы»;
• форма верхней части обеспечивает подачу воздуха к испарителям с нижним обдувом. Плюсовой контакт коннектора регулируется;
• плотная установка аккумуляторов разной длины обеспечивается за счёт вкручивания узла торцевого переключателя;
• длина (с аккумулятором AW IMR 18650 2000 mAh) 100,5 мм;
• наружный диаметр:
  • кольцо вращения символов – 30 мм;
  • остальные детали 26 – 28 мм;
• вес 172 г;
  внутренняя часть и шток кнопки переключателя, пружина кнопки, детали контакта, передающего «минус» в «голове» устройства, – позолоченные. Контакт кнопки, соприкасающийся с аккумулятором, плюсовой контакт коннектора – серебрённые.

Сочетание iTaste 134 MX-Z и iTaste 134 MX-M от Innokin с испарителями

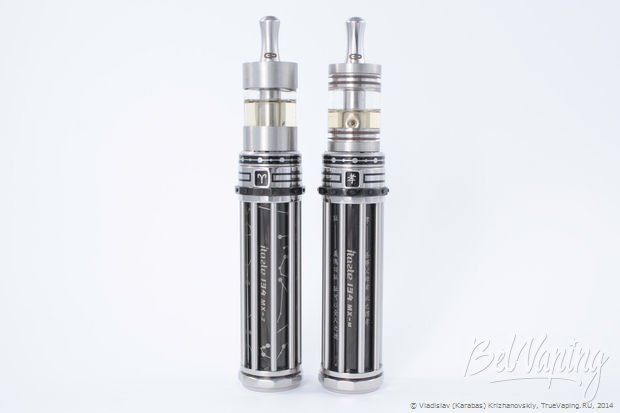

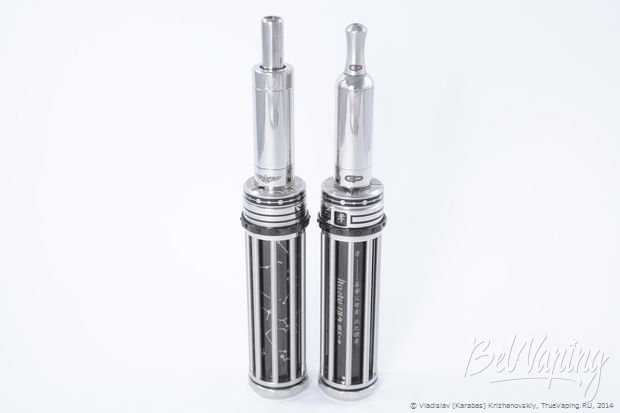

Так участники обзора выглядят с iClear 30S и iClear 16 от Innokin:

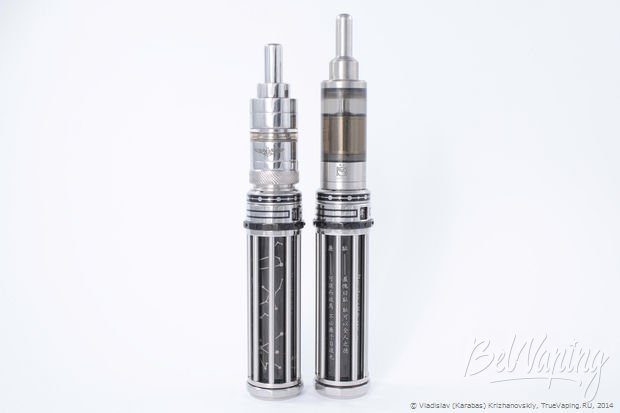

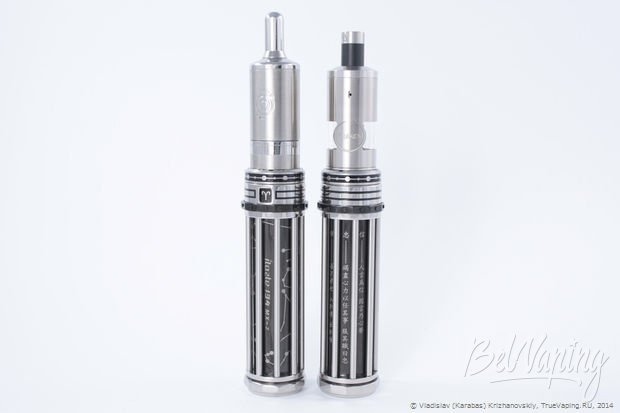

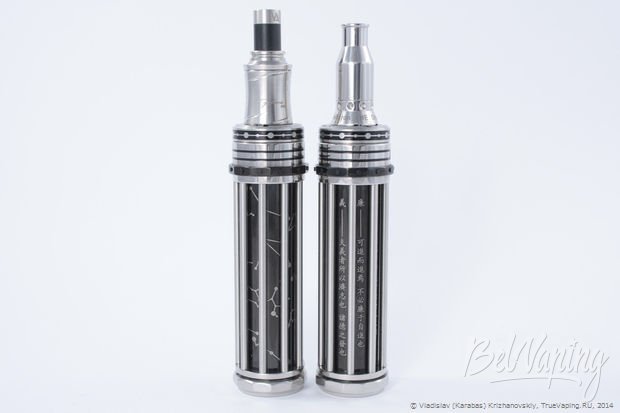

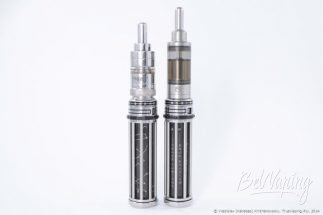

А так с испарителями от других производителей:

На фото увидели GG Ithaka, бакомайзер «Кайфун» v3.1 ES, GP Salt & Pepper Tank (SnP) 23 и 22 мм, GP Heron, Kraken Tank System v 1.1, GG Penelope V3, GP Spheroid V3, Cyclone Top Feed AFC и THE Dripper Pro.

Общая оценка iTaste 134 MX-Z и iTaste 134 MX-M от Innokin

Участники обзора относятся к той категории устройств, для которых внешний вид является наиболее существенной характеристикой. Они – откровенно брутальные, выдержанные в стиле iTaste 134. Посмотрите сами:

Мою оценку «Гатлинга» можно прочесть тут. Схожее впечатление производят iTaste 134 MX-Z и iTaste 134 MX-M.

Рассмотренные мехмоды – это девайсы настроения, устройства для создания определённого настроения. Большие и суровые.

Естественно, пользование такими габаритными и тяжёлыми мехмодами удобным не назовёшь. Но их и не обязательно всегда носить с собой. А вот дома, да в определённом настроении, с какими-то «эдакими» испарителями – так вполне можно.

Отмечу, что кнопка переключателя довольно тугая. И при длительном использовании это ощутимо.

Узел блокировки подачи вольтажа в большей мере несёт декоративную, чем утилитарную нагрузку. Для самой блокировки вполне достаточно двух положений. Кому-то «русская рулетка» с единственным правильным вариантом может не понравиться.

Многие обозреватели отмечают существенные «просадки» аккумулятора под нагрузкой. Правда, следует понимать, что все рассказы про «ужасные просадки» связаны с использованием испарителей с очень низким сопротивлением (0,3 – 0,6 Ом).

Да, цепь передачи «минуса» в данных устройствах усложнена. Сопротивление используемых пружин и золочение / серебрение контактов – это хорошо. Но участвующие в цепи подачи «минуса» соприкасающиеся между собой плоские стальные поверхности (верхний «блин» и деталь с «окошком») – естественно, приводят к потерям.

При использовании испарителей с сопротивлением 1,5 – 2,0 Ом «просадки» составят около 0,15 – 0,2 В, что допустимо для большинства мехмодов. Поэтому основная масса пользователей этого и не заметит. А люди, практикующие использование сверхнизкого сопротивления… – что же, пусть пользуются тем, что им привычней, для них данный девайс не подойдёт. Но таких не слишком много, так что ничего страшного.

В общем, устройства действительно интересные. И своим внешним видом, и использованными техническими решениями. Если суровый внешний облик нравится – стоит попробовать. И всё же, если есть возможность, желательно ознакомиться вживую. Такое впечатление будет более точным.

Всё, спасибо за внимание. Хорошего нам всем пара!

С уважением,
Владислав Karabas

P.S.: в следующий раз расскажу про Twist-подобное устройство. Про iTaste CLK 1280 от Innokin. Достаточно интересное. Не пропустите.
