Данный текст был опубликован 20.01.2015 в ныне несуществующем блоге TrueVaping и посвящен обзору мода на DNA плате от китайской компании Innokin под названием iTaste SVD2.0.

Здравствуйте, уважаемые читатели!

В линейке продукции Innokin Technology Co.,Ltd присутствует устройство под названием «iTaste SVD». Это популярный «импульсный» варивольт/вариватт–«телескоп». Я про него не писал именно по причине его широкой известности. Сегодня же расскажу об устройстве под названием iTaste SVD2.0 от Innokin.

iTaste SVD2.0 от Innokin – это габаритный «линейный» вариватт (устройство, обеспечивающее заданную мощность) с наружным диаметром деталей 23 – 25 мм. Входящие в комплект поставки трубы батарейного отсека позволяют использовать аккумуляторы 18350 и 18650 формата. Устройство работает от одного аккумулятора.

Отличительной особенностью является использование микрочипа Evolv DNA (США).

По своим характеристикам плата iTaste SVD2.0 почти полностью повторяет плату DNA 20D от Evolv LLC, но отличия всё же имеются. Отличаются пределы регулировки, возможности настройки и прочее. Но для большинства пользователей это излишние нюансы. Потому для облегчения дальнейшего рассказа об устройстве и его оценки будем исходить из упрощения, что перед нами батарейный блок на плате DNA 20D. Устройство доступно в двух версиях: «стальной» и чёрной. В обзоре увидим оба варианта.

Начнём!

Внешний вид iTaste SVD2.0 от Innokin

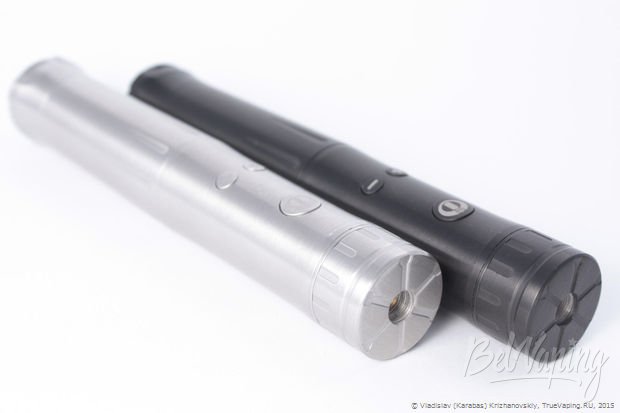

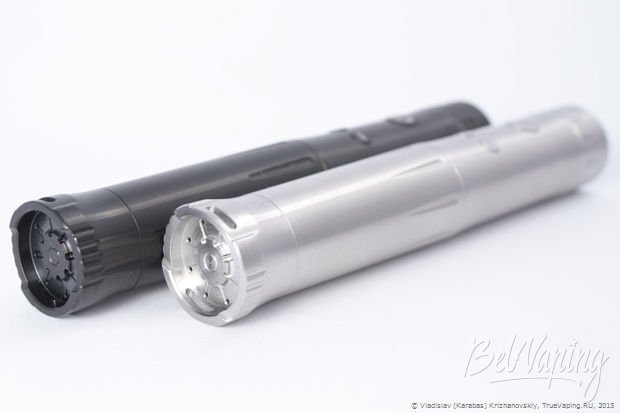

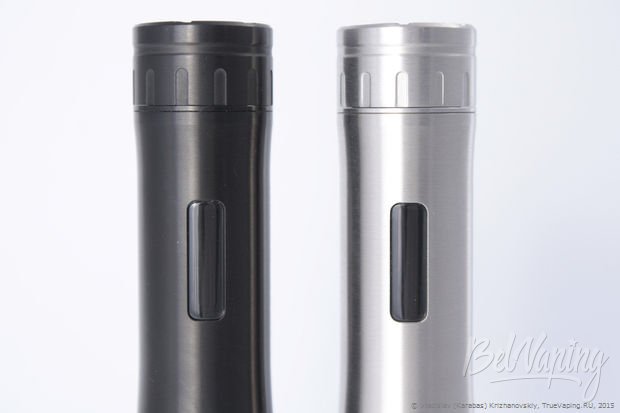

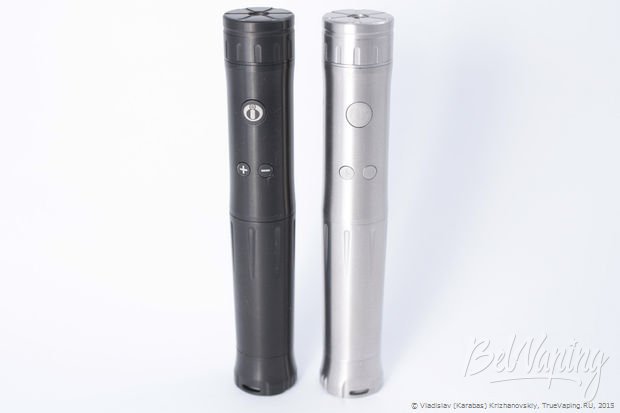

Осмотрим участника обзора:

Теперь с других ракурсов:

На этих фотографиях устройство показано в сборке под 18650 аккумулятор.

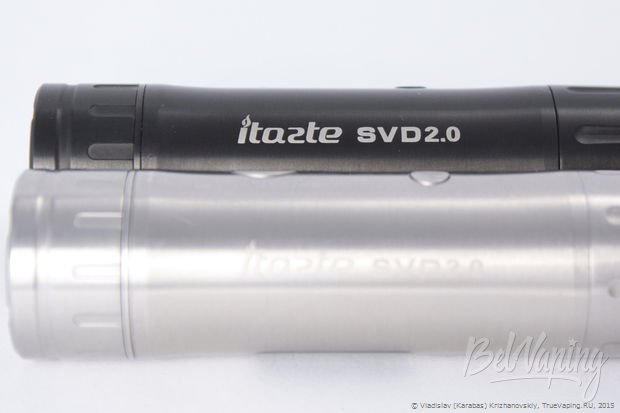

Кроме увиденных на предыдущих фотографиях характерных декоративных элементов (форма крышки батарейного отсека, коннекторной части, трубы батарейного отсека), устройство украшает надпись с его названием:

Основные элементы iTaste SVD2.0 от Innokin, комплект поставки

Устройство состоит из следующих элементов:

Слева направо:

• крышка батарейного отсека;
• труба батарейного отсека (на этом фото – для аккумулятора формата 18650);
• блок электроники с экраном и кнопками управления;
• коннектор (на этом фото – 510-го формата).

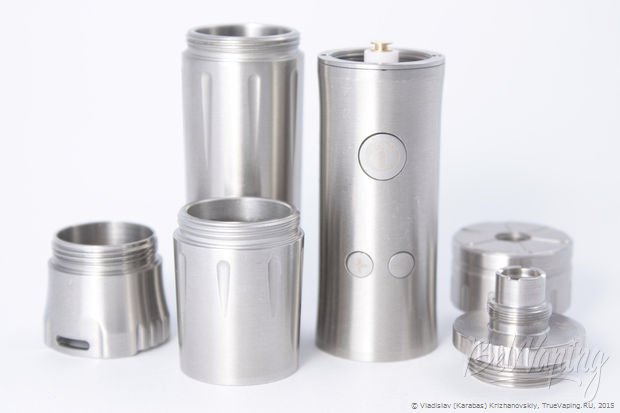

В комплект поставки также входит труба батарейного отсека для аккумулятора 18350 и коннектор eGo-формата. Их видно на следующем фото:

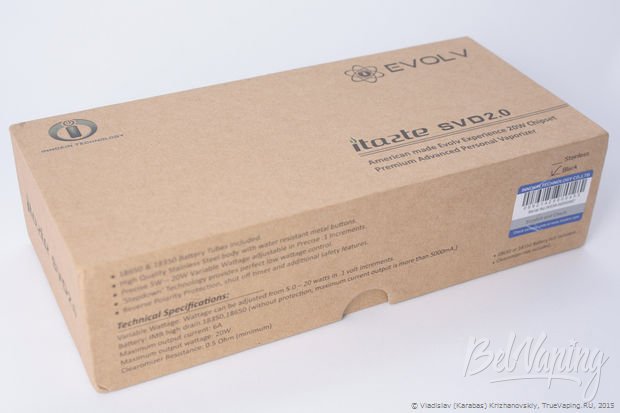

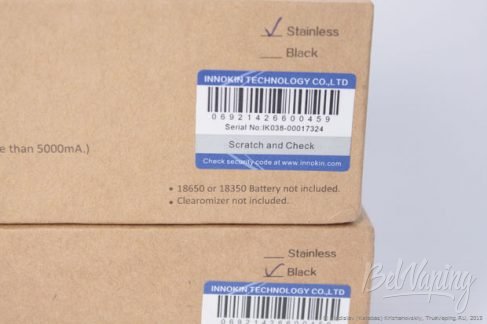

Поставляется устройство в картонной коробке, на которой отмечен его цвет:

Открываем коробку:

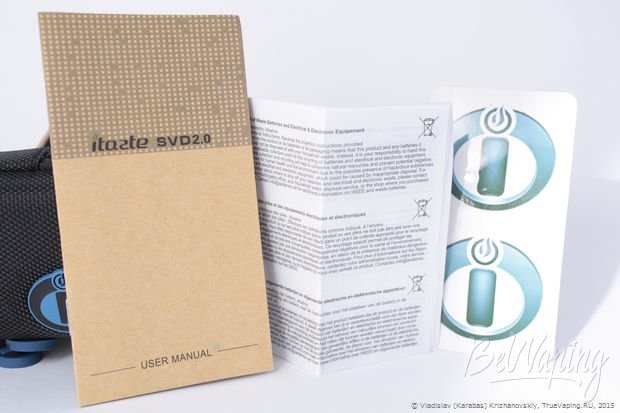

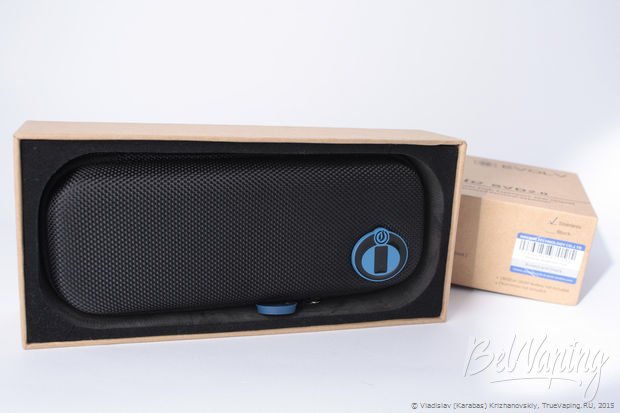

Видим фирменный чехол для переноски, под которым находим инструкцию, памятку по утилизации аккумуляторов и фирменную наклейку с логотипом производителя:

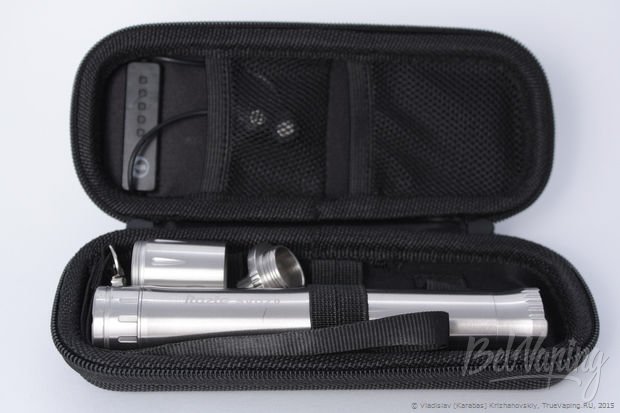

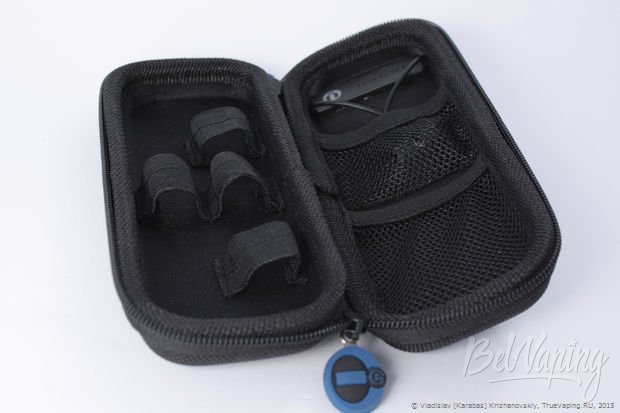

Само устройство и входящие в комплект поставки детали размещаются внутри чехла:

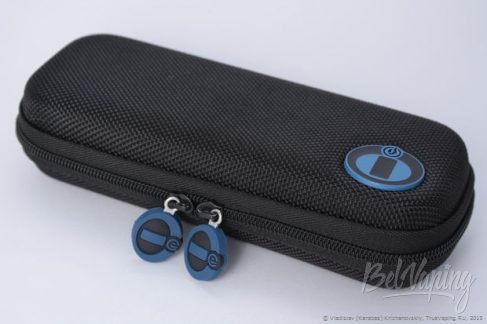

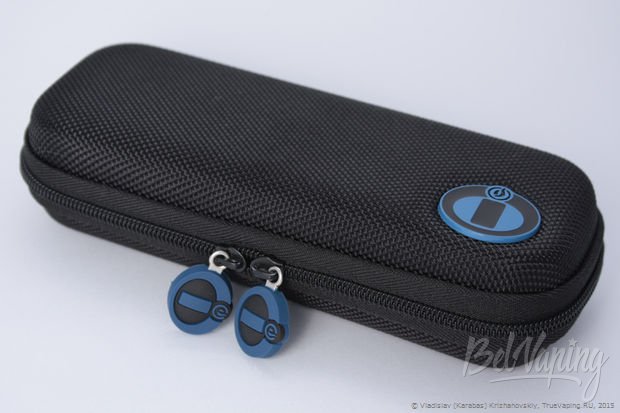

Комплектный чехол привлекательный и функциональный:

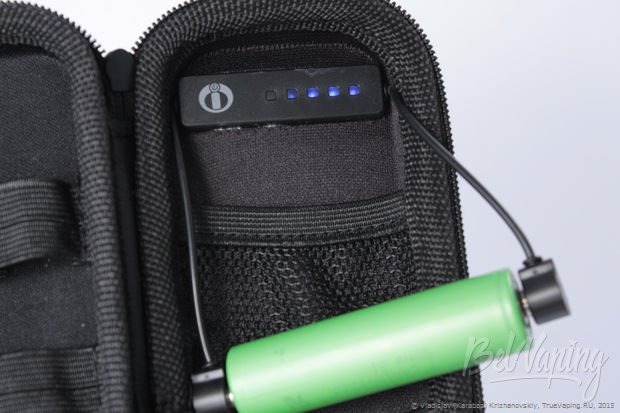

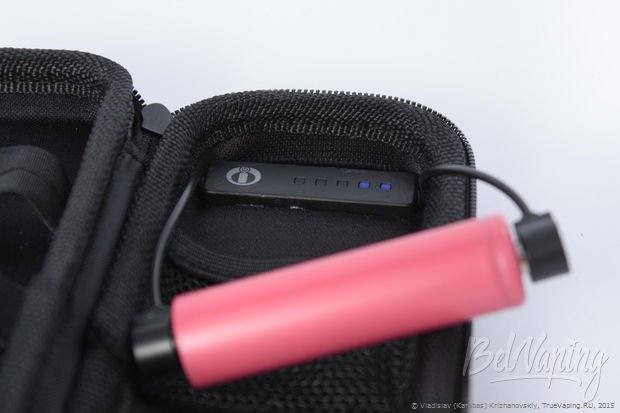

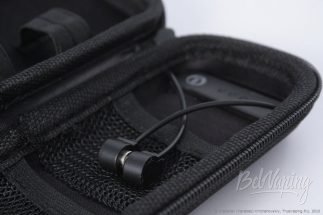

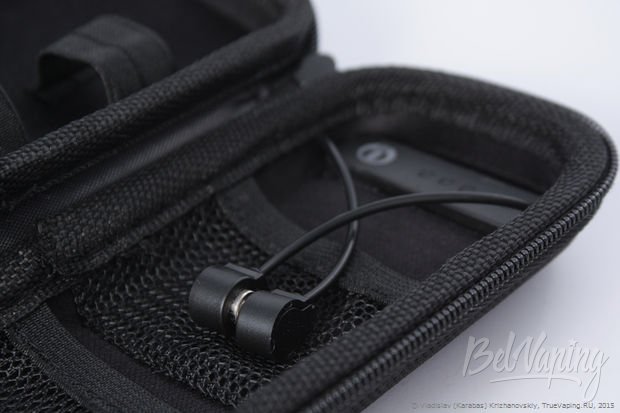

Кроме того, в чехле есть магнитные контакты и индикатор, позволяющий проверить уровень заряда аккумулятора:

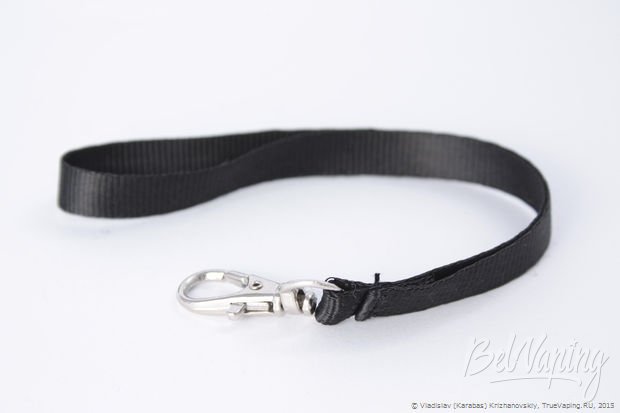

Также в комплект поставки входит ремешок с удобным креплением:

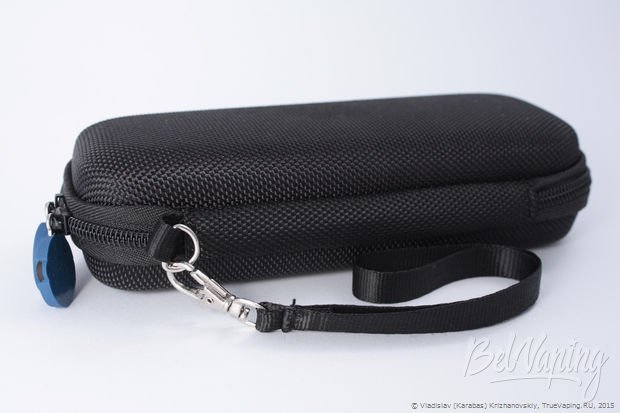

Его можно пристегнуть к чехлу…

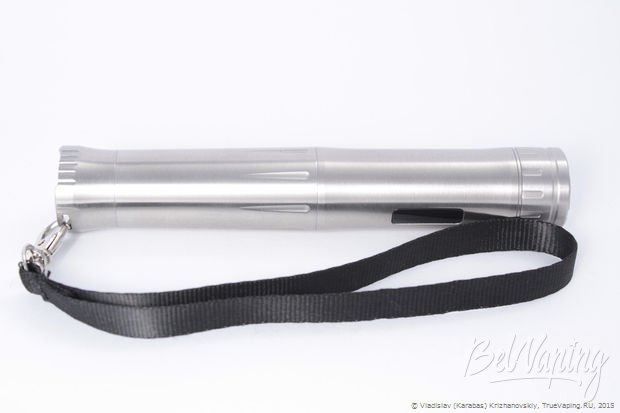

…либо к нижней крышке самого батарейного блока:

Трубы батарейного отсека iTaste SVD2.0 от Innokin

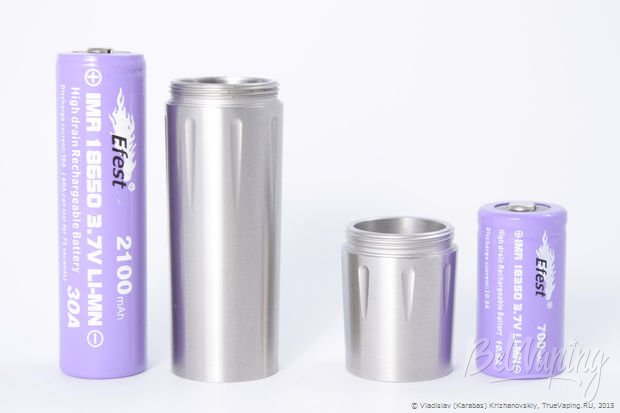

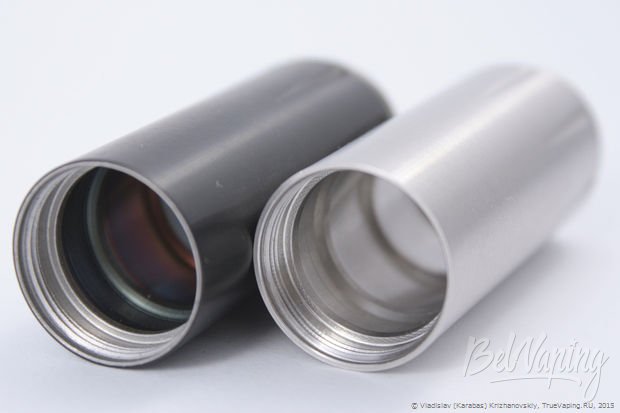

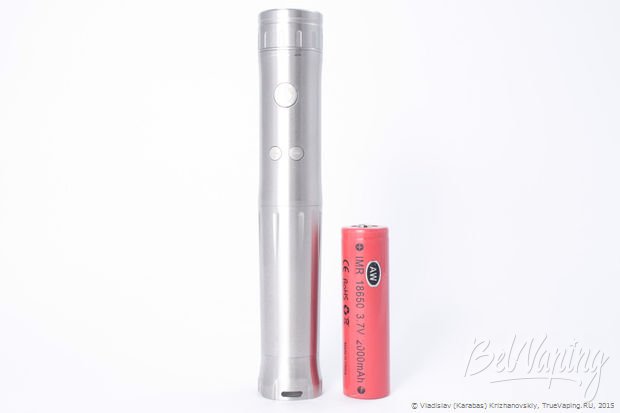

ITaste SVD2.0 от Innokin поставляется с трубами батарейного отсека для аккумуляторов 18650 и 18350:

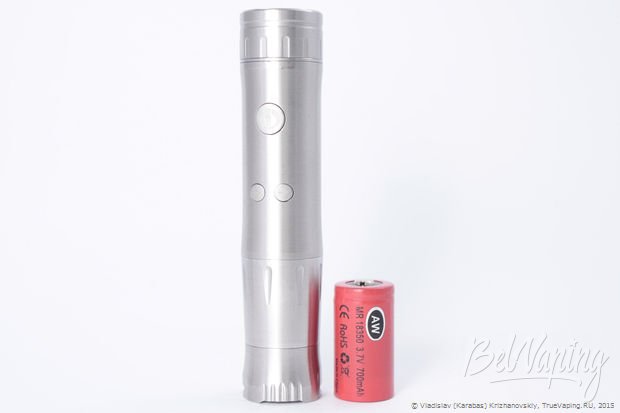

Так выглядит устройство при использовании разных аккумуляторов:

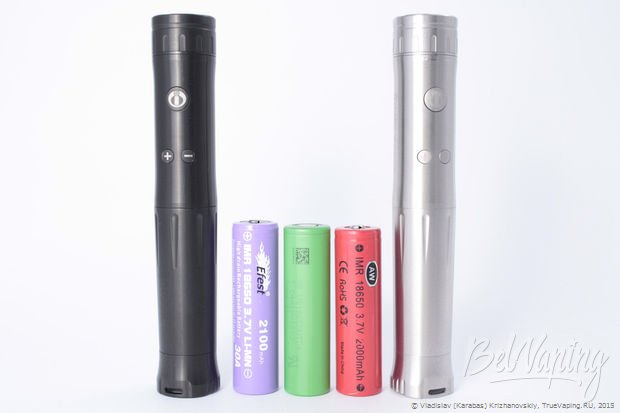

Можно использовать аккумуляторы разной длины, с плоским, либо выпуклым плюсовым контактом:

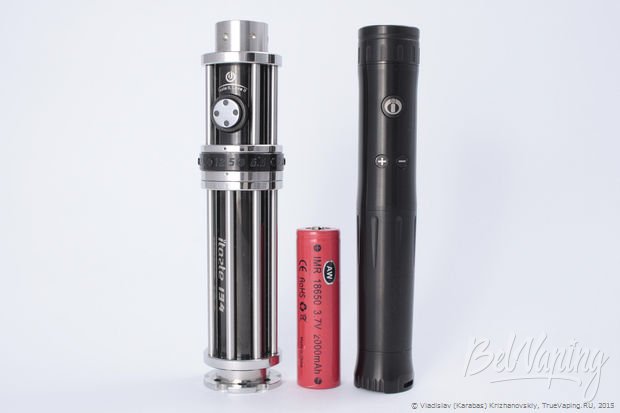

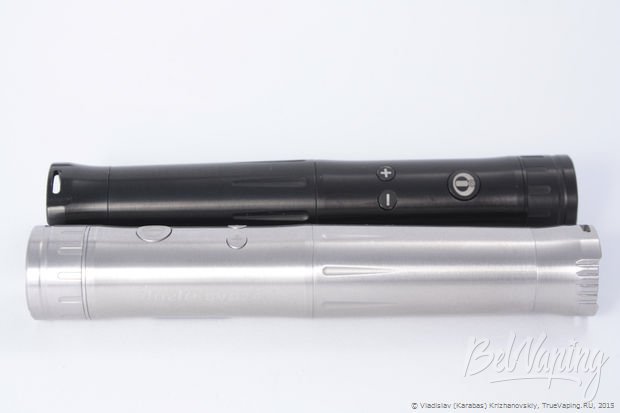

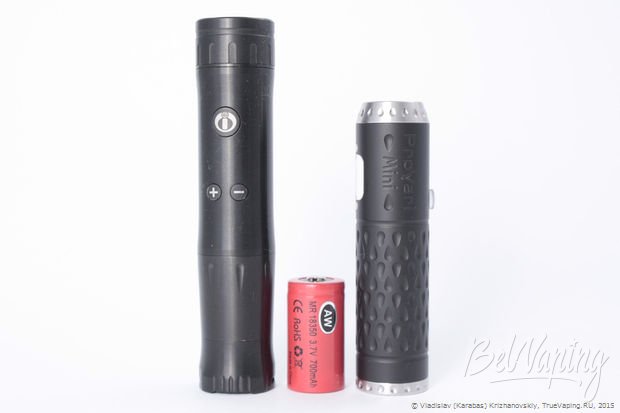

Участник обзора – достаточно крупное устройство. Чтобы оценить его габариты, сравним с другими девайсами (с ProVari Mini V2.5 и iTaste 134):

Снизу трубы батарейного отсека – внутренняя резьба…

… в неё вкручивается крышка батарейного отсека.

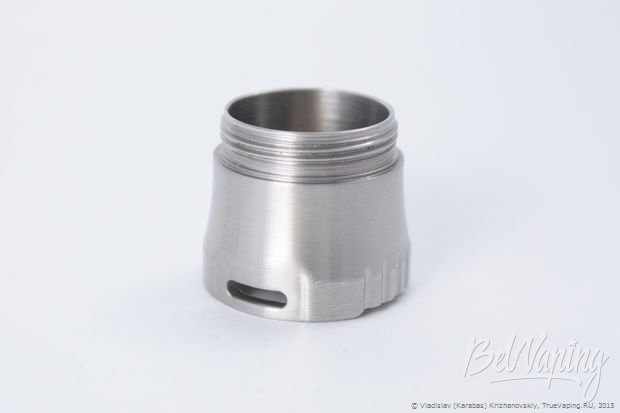

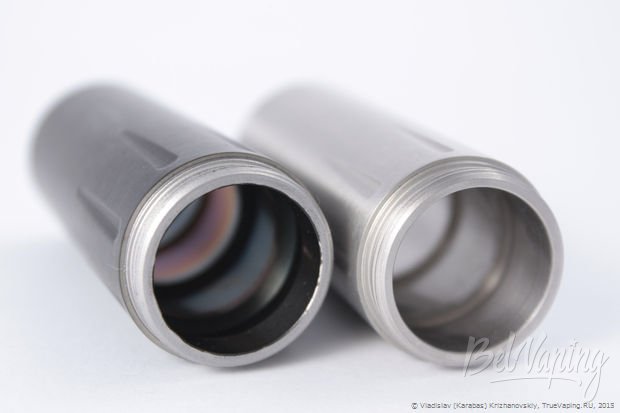

Сверху трубы батарейного отсека резьба – наружная…

… с её помощью батарейный отсек соединяется с блоком электроники.

Крышка батарейного отсека iTaste SVD2.0 от Innokin

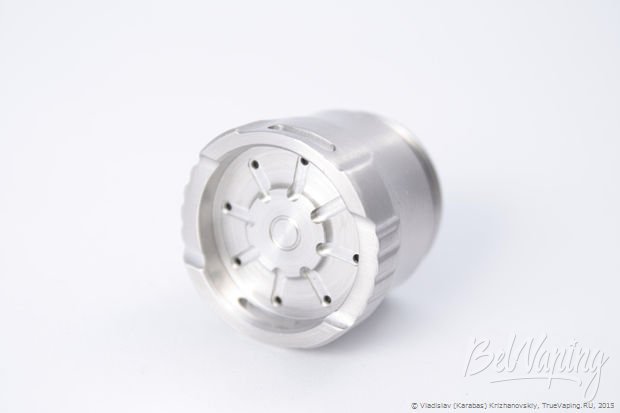

Осмотрим крышку батарейного отсека с разных сторон:

Снизу крышки и вокруг изолятора имеются отверстия для отвода газов.

Минусовой контакт – подпружиненный:

Для обзора я таки разобрал крышку батарейного отсека. Это оказалось непросто, потребовалось несколько тонких (около 1 мм диаметром) металлических штырьков, при помощи которых через отверстия крышки изолятор был выдавлен вверх. Попытки ухватить изолятор сверху при помощи подходящего инструмента успехом не увенчались (только отверстия в изоляторе расцарапал). Так что без надобности не советую зазря разбирать данный узел.

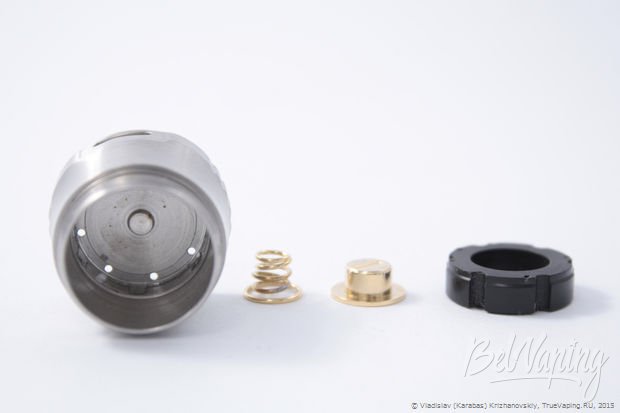

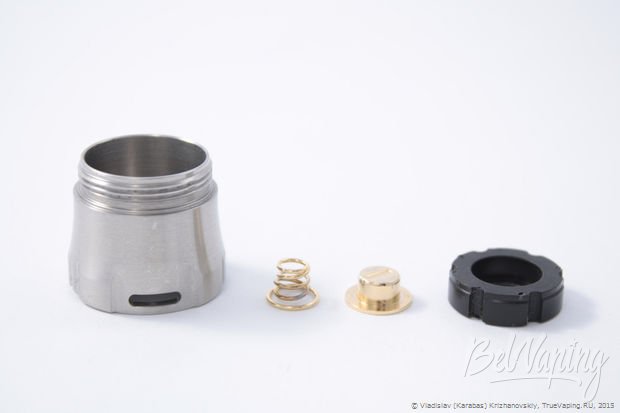

В разобранном состоянии он выглядит так:

На последнем фото по центру дна крышки виден небольшой штырёк, позволяющий центрировать пружину при сборке.

Общее сопротивление всего узла крышки батарейного отсека – около 27 мОм при не нажатом контакте и около 20 мОм при частично нажатом контакте.

Коннектор iTaste SVD2.0 от Innokin

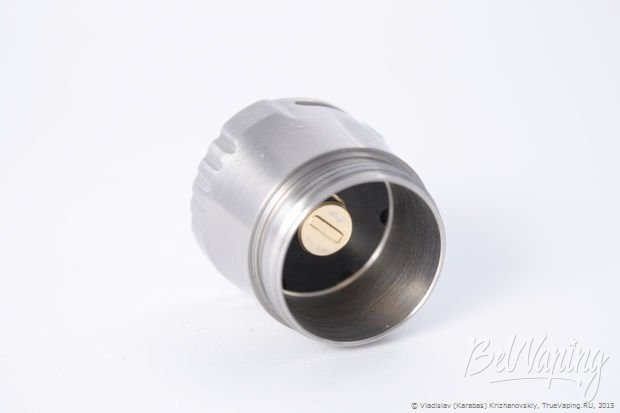

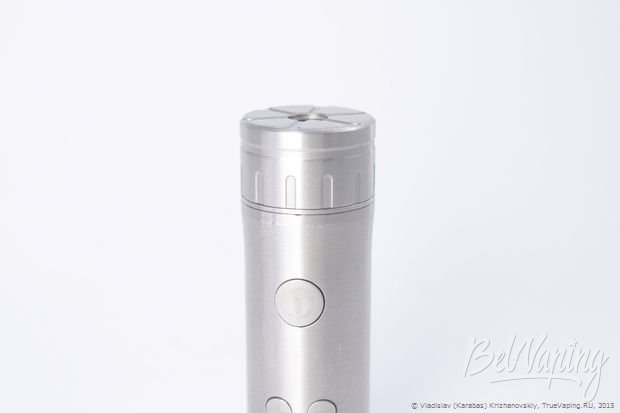

Изначально установленный в устройстве 510-й коннектор выглядит так:

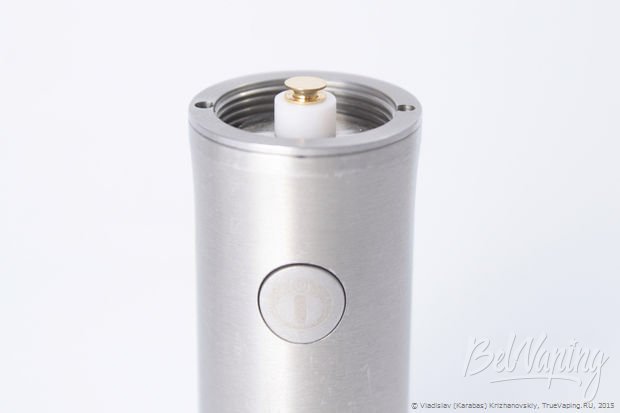

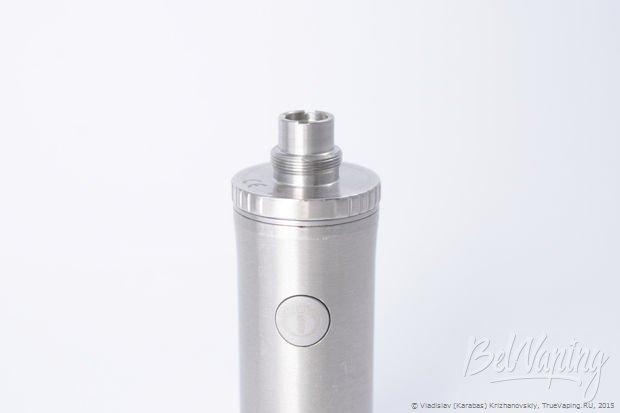

Откручиваем его и видим плюсовой контакт электронного блока:

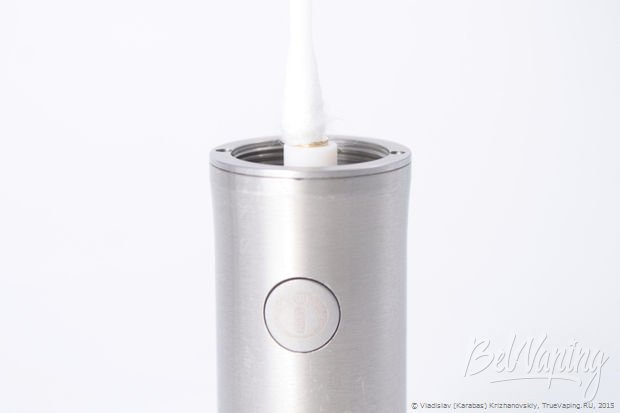

Этот контакт – подпружиненный:

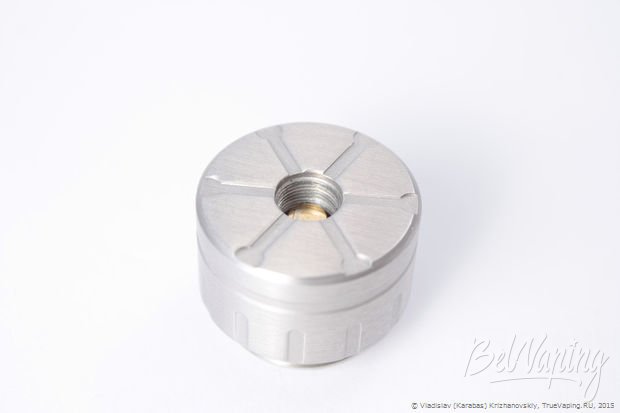

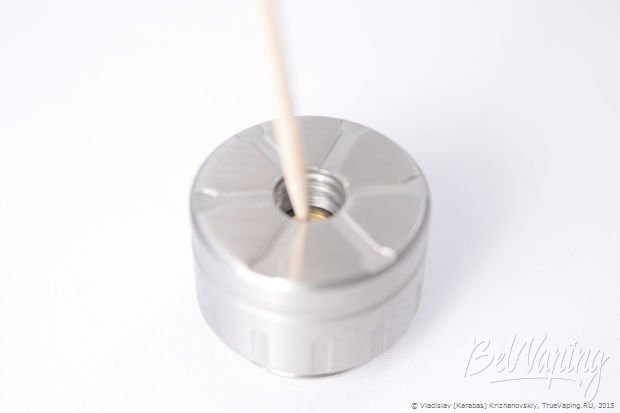

Сверху 510-го коннектора видим канавки, обеспечивающие подачу воздуха к испарителям с нижним обдувом:

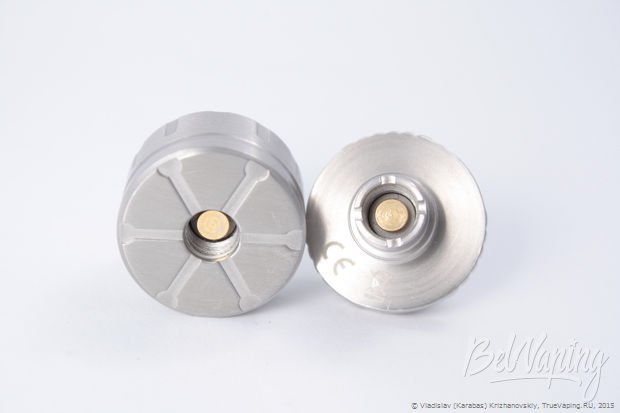

Плюсовой контакт коннектора тоже подпружиненный:

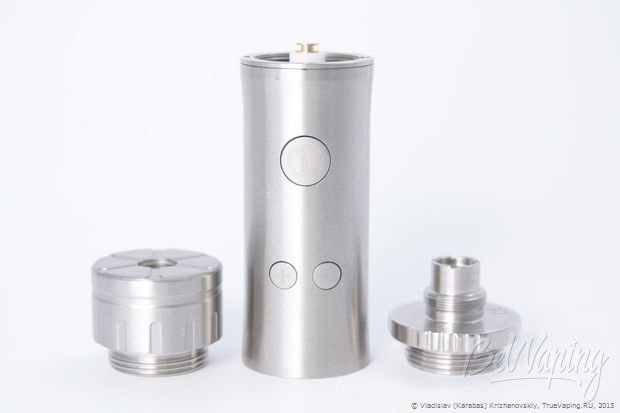

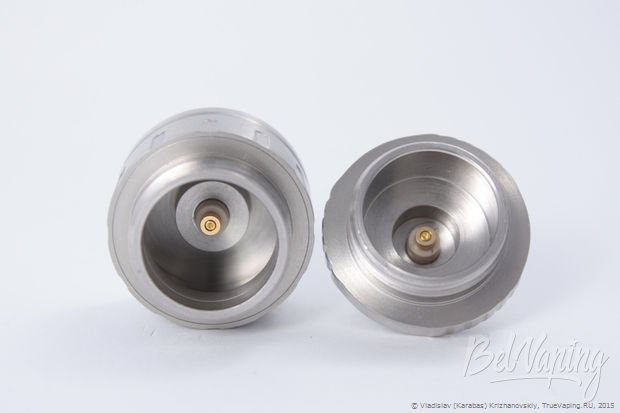

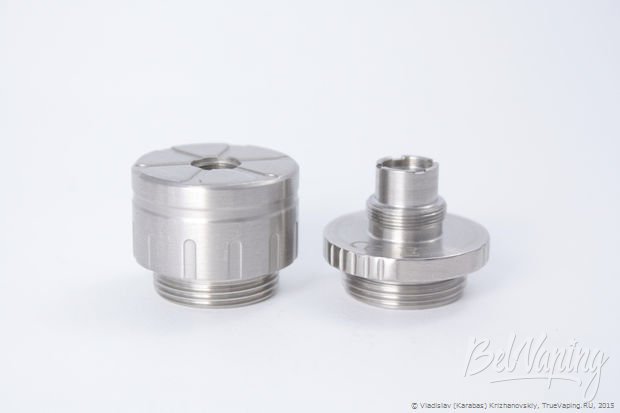

Если используем испарители с eGo-коннектором, тогда заменяем изначально установленный 510-й коннектор на соответствующий:

Так выглядит iTaste SVD2.0 от Innokin с установленным eGo-коннектором:

Контакты iTaste SVD2.0 от Innokin

В цепи подачи вольтажа рассматриваемого устройства довольно много контактов.

В цепи подачи «минуса» участвуют:

• контакт крышки батарейного отсека;
• пружина крышки;
• дно крышки;
• резьбовое соединение между крышкой и трубой батарейного отсека;
• резьбовое соединение между трубой батарейного отсека и блоком электроники;
• резьбовое соединение между блоком электроники и коннектором.

Цепь передачи «плюса» тоже не мала:

• контакт блока электроники (нижний);
• сам узел электроники;
• подпружиненный контакт блока электроники (верхний);
• соприкасающиеся подпружиненные контакты блока электроники и коннектора.

Реализация «плавающего» контакта коннекторной части, состоящего из двух отдельных подпружиненных контактов, влечёт за собой дополнительные потери в цепи:

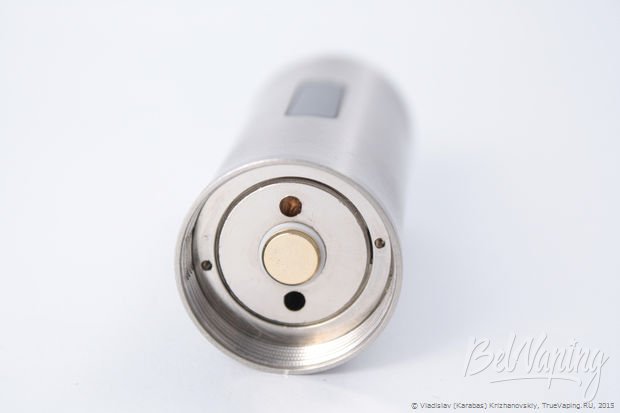

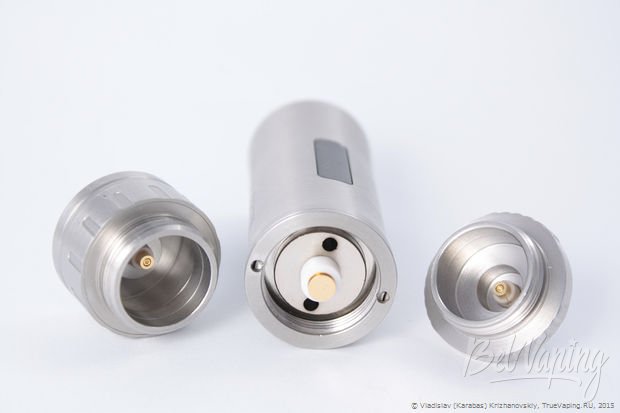

Теперь внимательней взглянем на «нижний» контакт блока электроники:

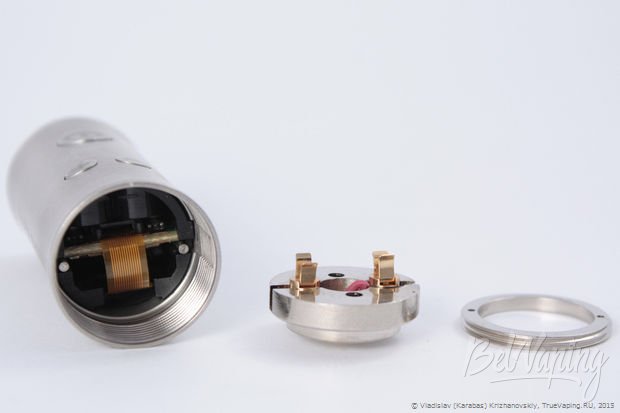

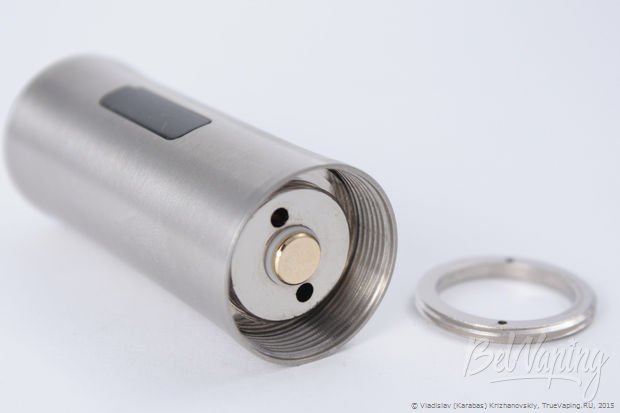

Если открутить фиксирующее кольцо…

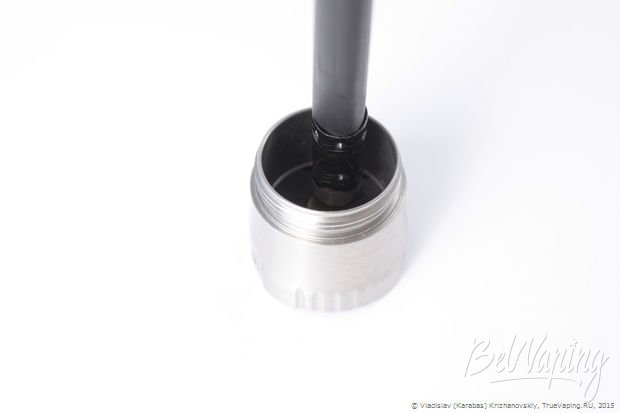

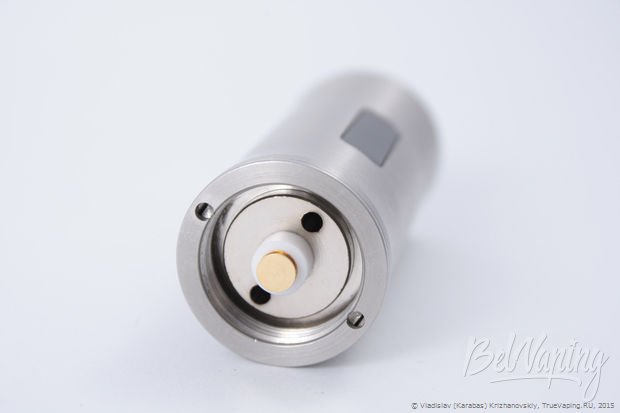

… то увидим дополнительные контакты, участвующие в цепи передачи «плюса»:

Нижний плюсовой контакт припаян к проводу, провод припаян к контактам внутри выкрученной детали. Эти контакты соприкасаются с находящимся внутри блока электроники длинным контактом с круглым сечением. И уже с него «плюс» попадает на плату.

Понятно, что такое решение использовано в угоду ремонтопригодности и удобства сборки, но общее количество контактов, участвующих в подаче и «минуса», и «плюса», действительно, велико.

На практике всё это означает, что пользователю следует более тщательно ухаживать за устройством (протирать, очищать все вышеперечисленные контакты). Также нужно понимать, что заряд (ёмкость) аккумуляторов может не использоваться в полном объёме.

Управление и индикация iTaste SVD2.0 от Innokin

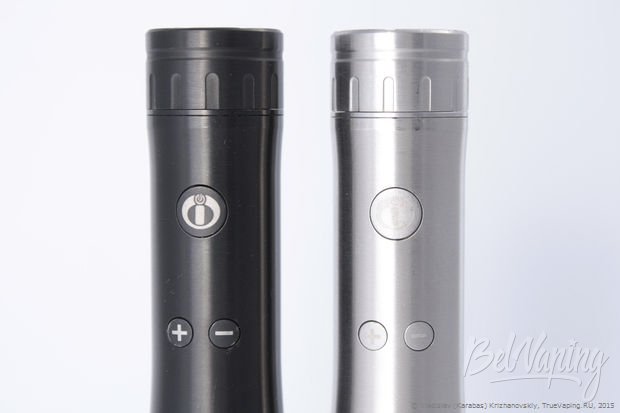

Для включения / отключения устройства (разблокировки / блокировки), а также для подачи вольтажа используются основная (большая) кнопка. Маленькие кнопки, отмеченные значками «+» и «–», предназначены для увеличения / уменьшения мощности в пределах от 5,0 до 20,0 Вт с шагом регулировки 0,1 Вт.

Блокировка / разблокировка устройства производится тройным нажатием на основную кнопку.

Кнопки iTaste SVD2.0 «плоские», почти не выступающие выше уровня корпуса. Но при этом пусть не сразу, но находятся даже на ощупь. Ход кнопок – короткий. Нажатие основной кнопки сопровождается характерным кликом (не знаю кому как, но мне он понравился – очень информативно).

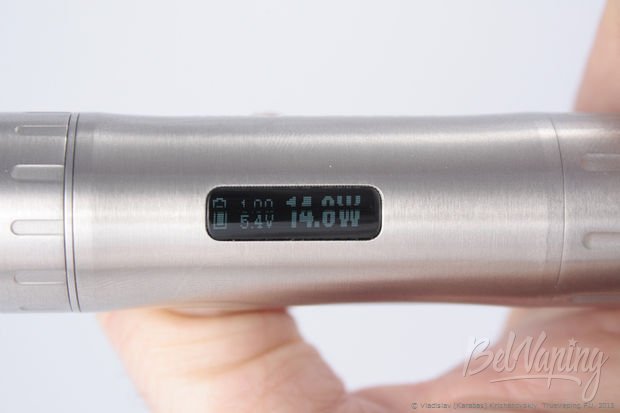

Состояние устройства (заданная мощность, сопротивление испарителя, подаваемый вольтаж, состояние аккумулятора) отображается на дисплее, расположенном с противоположной от кнопок стороны:

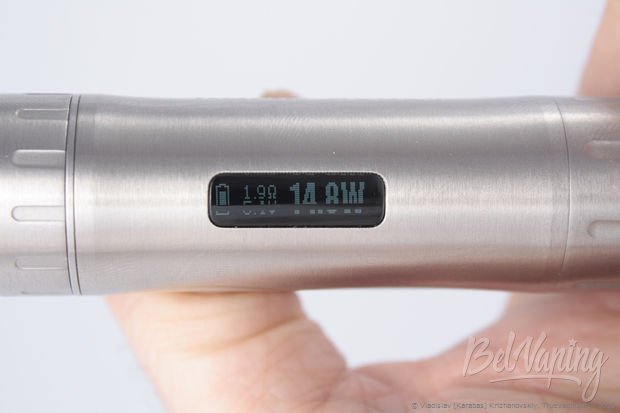

Видим традиционный дисплей платы DNA (к сожалению, при съёмке со вспышкой на фотографии появляется полоска «засветки»; естественно, в реальной жизни её нет):

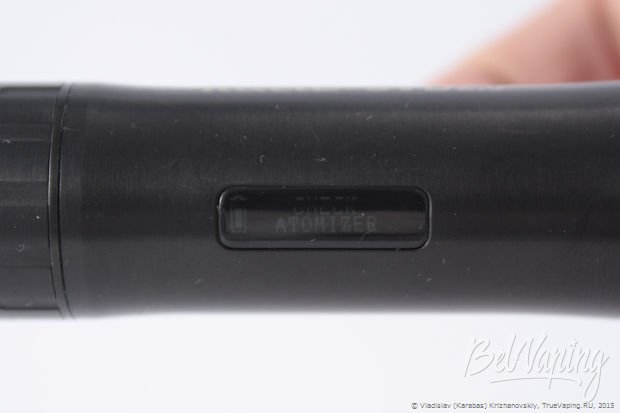

При нажатии на основную кнопку при не установленном испарителе (или если в испарителе отсутствует сопротивление) на экране появляется сообщение о необходимости проверить испаритель:

Использование устройства, работающего на плате DNA – простое и интуитивно понятное. Кнопка «+» увеличивает заданную мощность, кнопка «–» – уменьшает. Нажимаешь на основную кнопку – к испарителю подаётся вольтаж, необходимый для обеспечения требуемой мощности. Вот и все премудрости.

Чтобы при эксплуатации iTaste SVD2.0 случайно не сбить настройку мощности, можно заблокировать её изменение. Это делается путём одновременного нажатия обеих кнопок регулировки мощности. После чего при нажатии на любую из них появляется соответствующее уведомление:

Во время нажатия на основную кнопку экран светится ярко. Когда отпускаешь – становится более тёмным. Через 30 секунд бездействия индикация отключается до следующего нажатия.

Электроника устройства включает защиту от короткого замыкания, разряда аккумулятора (ниже 3,1 В под нагрузкой), перегрева – в подобных случаях на экране появляется соответствующее уведомление. При неправильной установке аккумулятора (правильно – «плюс» аккумулятора направлен внутрь батарейного отсека) устройство не включается.

В случае удержания основной кнопки свыше 25 секунд прекратится подача вольтажа (ограничение длительности затяжки).

Сообщение о коротком замыкании появляется при сопротивлении испарителя менее 0,5 Ом.

Технические характеристики iTaste SVD2.0 от Innokin

• тип устройства: однобатарейный «линейный» вариватт на микрочипе Evolv DNA (США);
• максимально допустимая сила тока 6А;
• пределы регулировки мощности 5 – 20 Вт с шагом 0,1 Вт;
• пределы подаваемого вольтажа 2,0 – 6,3 В;
• минимальное сопротивление испарителя 0,5 Ом;
• наружный диаметр деталей 23 – 25 мм;
• длина: с 18350 аккумулятором 114 мм, с 18650 аккумулятором 144 мм;
• вес в сборке под 18350 аккумулятор 149 г, в сборке под 18650 аккумулятор 175 г;
• электронная защита от обратной полярности аккумулятора, защита от короткого замыкания и перегрева.

Длина и вес устройства измерялись с 510-м коннектором.

Сочетание iTaste SVD2.0 от Innokin с испарителями

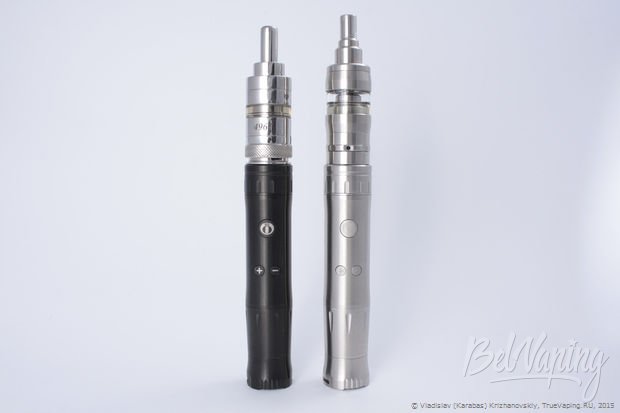

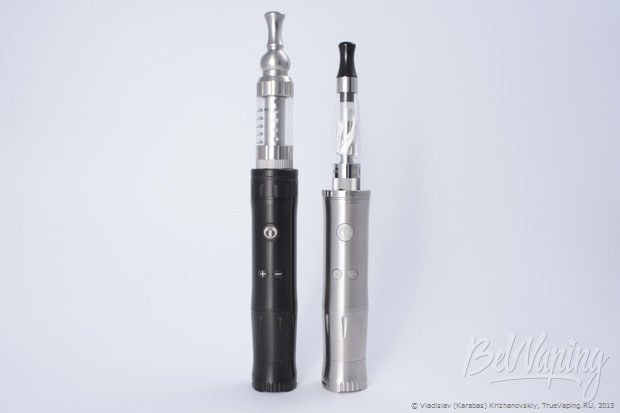

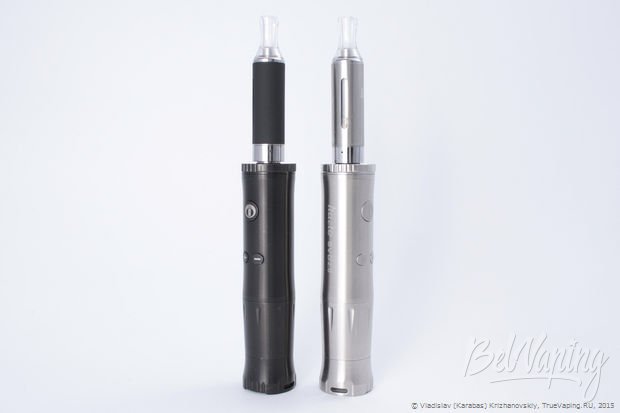

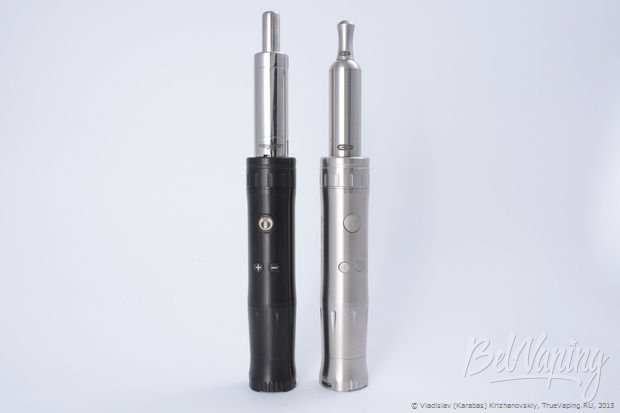

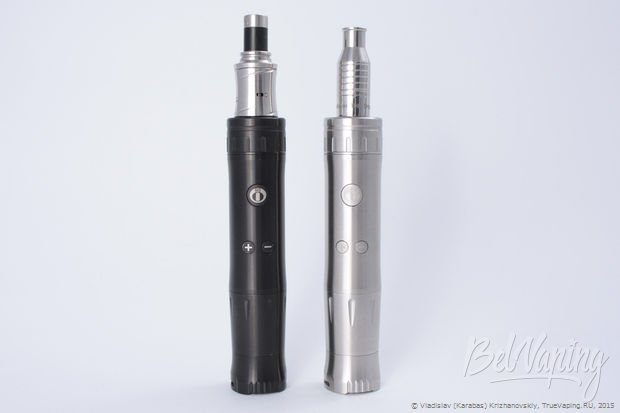

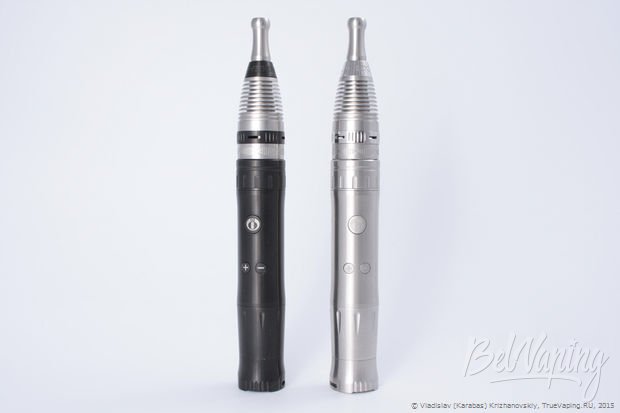

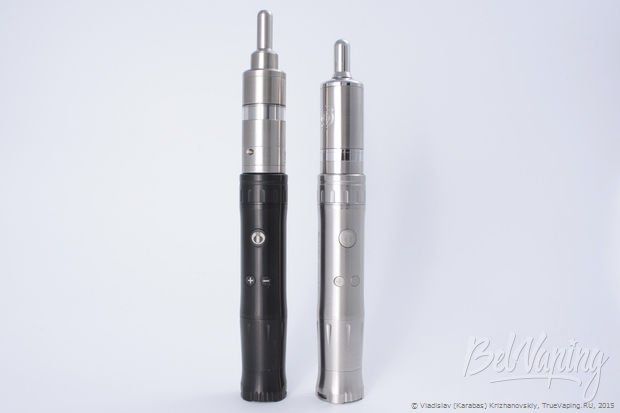

Устройство имеет необычную форму. Посмотрим, как с ним сочетаются испарители разных форм и размеров:

На фото увидели: Kanger EVOD, Cyclone Top Feed AFC, THE Dripper Spiral, GG Penelope V3, GP Spheroid V3, iClear 30S, iClear 16, бакомайзер «Кайфун» v3.1 ES, GP Heron, GG Ithaka, SvoëMesto Kayfun V4, Exthermal RDA от Innokin.

Впечатления и общая оценка iTaste SVD2.0 от Innokin

На меня устройство произвело противоречивые впечатления.

Плата DNA, использованная в серийном устройстве,– это однозначно хорошо. Электроника надёжная и проверенная временем, к тому же понятная и простая в использовании. Такой «линейный» вариватт подойдёт широкому кругу пользователей.

Девайс более габаритный и тяжёлый, чем это можно было бы реализовать. Впрочем, батарейные блоки от Innokin обычно и не отличаются миниатюрность. Но вот внешний вид (формы, линии, пропорции) – лично я не понял. Все рассматривавшиеся в предыдущих обзорах источники питания от данного производителя отличались характерным, достаточно ярким и запоминающимся внешним видом. Но даже «брутальные» девайсы отличала определённая привлекательность.

Участник же сегодняшнего обзора (естественно, это моё личное мнение) и не утончённый, и не грубый. Какой-то «средний». Внешнему виду не хватает «изюминки», что ли.

НО! Если устройство не рассматривать, а использовать по прямому назначению, ощущения и впечатления – вполне положительные. Линии устройства напоминают некоторые модели фонарей (особенно, если к крышке батарейного отсека прикрепить комплектный ремешок). На первый взгляд перепады наружного диаметра кажутся непонятными и негармоничными. Но благодаря им девайс комфортно ложится в ладонь. Когда держишь в руке, создаётся впечатление надёжности – не выронишь.

Так что суммарное впечатление таково: внешний вид – на любителя, но пользоваться удобно (с оглядкой на размер и вес).

Правда, с аккумулятором 18650 использовал устройство всего несколько раз. Потом перешёл на аккумуляторы 18350. Разряжаются быстрее, но длина такой связки нравится больше.

А для общей оценки следует учитывать то, что электроника iTaste SVD2.0 от Innokin почти полностью повторяет плату DNA 20D от Evolv LLC. Пользователи, которым достаточно мощности 20 Вт, будут удовлетворены.

Тем же, кому требуется большая мощность (30, 50, 100, 150, 100500 Вт), естественно, этого не хватит. Но среди «рядовых» покупателей – таких меньшинство. Запредельная мощность обычно требуется пользователям, практикующих cloud chasing («погоню за облаками», «пускание облаков»). Остальным же – без надобности.

Так что, уважаемые читатели, присматриваясь к iTaste SVD2.0 от Innokin, учитывайте вышесказанное. И, если есть такая возможность, желательно осмотреть вживую и подержать в руках – это даст более точное впечатление.

Всё, спасибо за внимание. Хорошего нам всем пара!

С уважением,
Владислав Karabas
