Синтебак GP Spheroid V2 от VapourArt. История вейпинга

Данный текст был опубликован 12.12.2013 в ныне несуществующем блоге TrueVaping и посвящен обзору бака на синтепоне от компании VapourArt (GP Team) под названием GP Spheroid V2.

Сегодня, уважаемые читатели, расскажу о GP Spheroid v2 от VapourArt (GP Team). Давно хотел сделать этот обзор. На то есть сразу три причины.

Первая – мне нравятся устройства, в которых хранение жидкости для электронных сигарет реализовано посредством синтепона. Вторая – эти устройства удобны в использовании и подходят как опытным пользователям, так и начинающим (а это – важно).

И третья, основная, – участник обзора является первым обслуживаемым испарителем такой конструкции. Он – родоначальник (патриарх, прародитель) целой серии устройств, которые принято называть «синтебак» (баком с синтепоновым жижехранишищем).

Мы уже знакомы с греческо-болгарской командой VapourArt (GP Team) по обзорам Salt & Pepper Tank (SnP) и GP PAPS X. Напомню, что их продукция изготавливается на четырёх разных производства в Афинах и Софии.

Данный продукт производится с тремя финальными обработками поверхности:

• bead blasted (дробеструйная обработка) – матовая и немного шершавая, нескользкая поверхность;
• hand brushed (ручное матирование) – гладкая матовая поверхность;
• hand polished (ручная полировка).

В обзоре участвуют матовые устройства с обработкой hand brushed и bead blasted.

Приступим!

Внешний вид GP Spheroid v2 от VapourArt (GP Team)

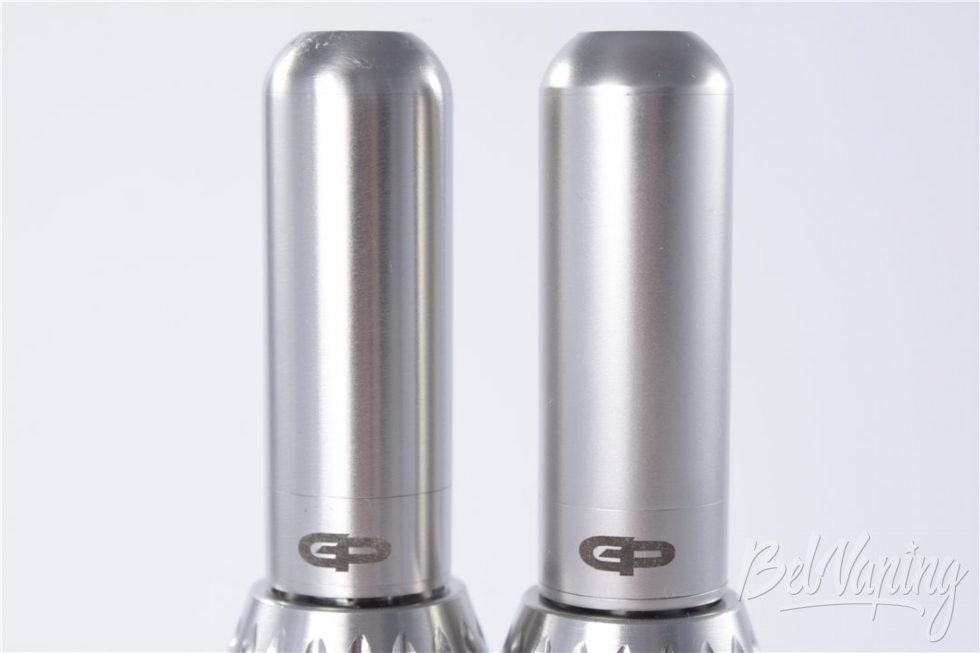

Так выглядят участники обзора (слева обработка hand brushed, справа – bead blasted):

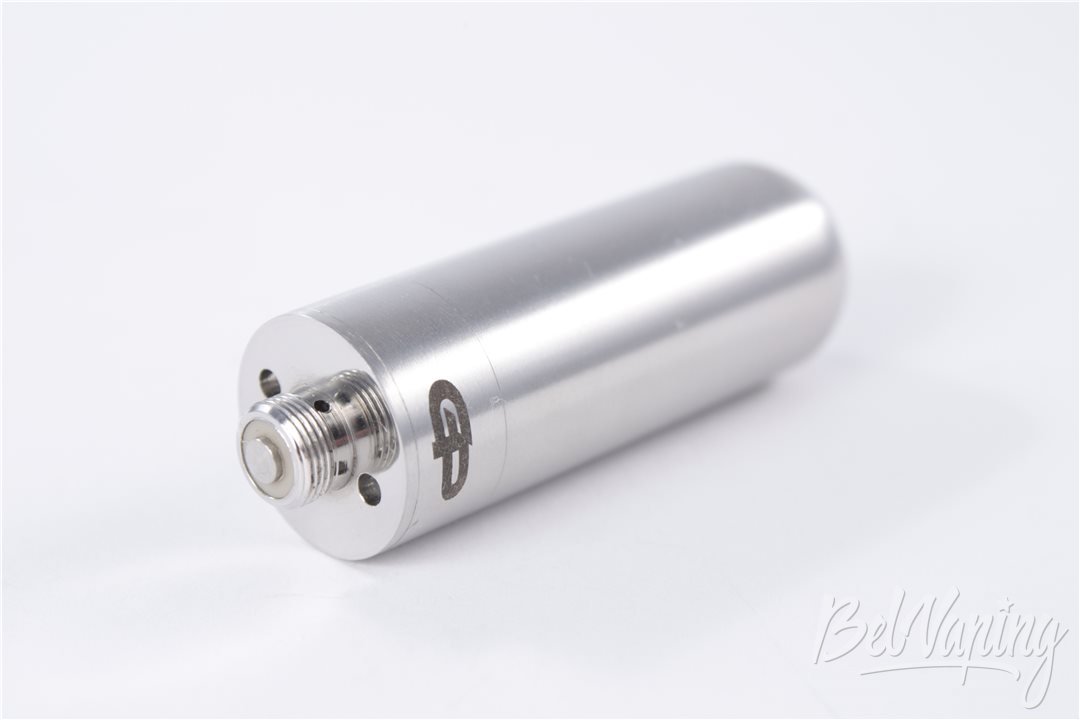

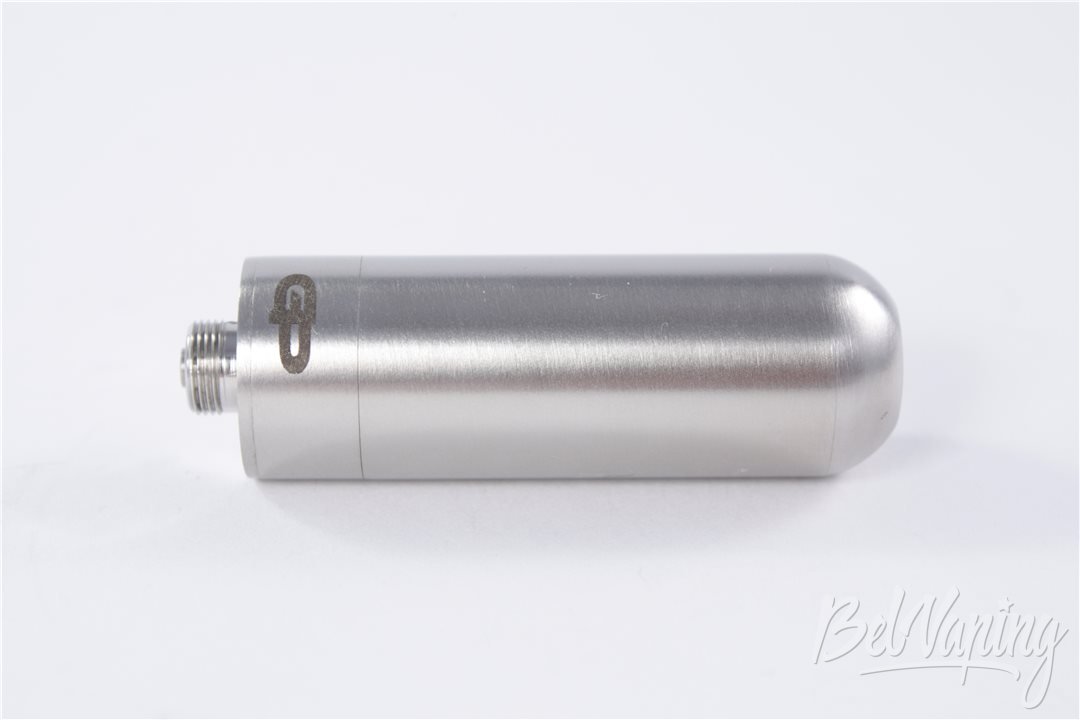

Осмотрим с разных сторон:

Кроме гравировки логотипа, которую увидели на первой фотографии, на устройстве имеется гравировка серийного номера:

Рассматриваемое устройство имеет интересную особенность…

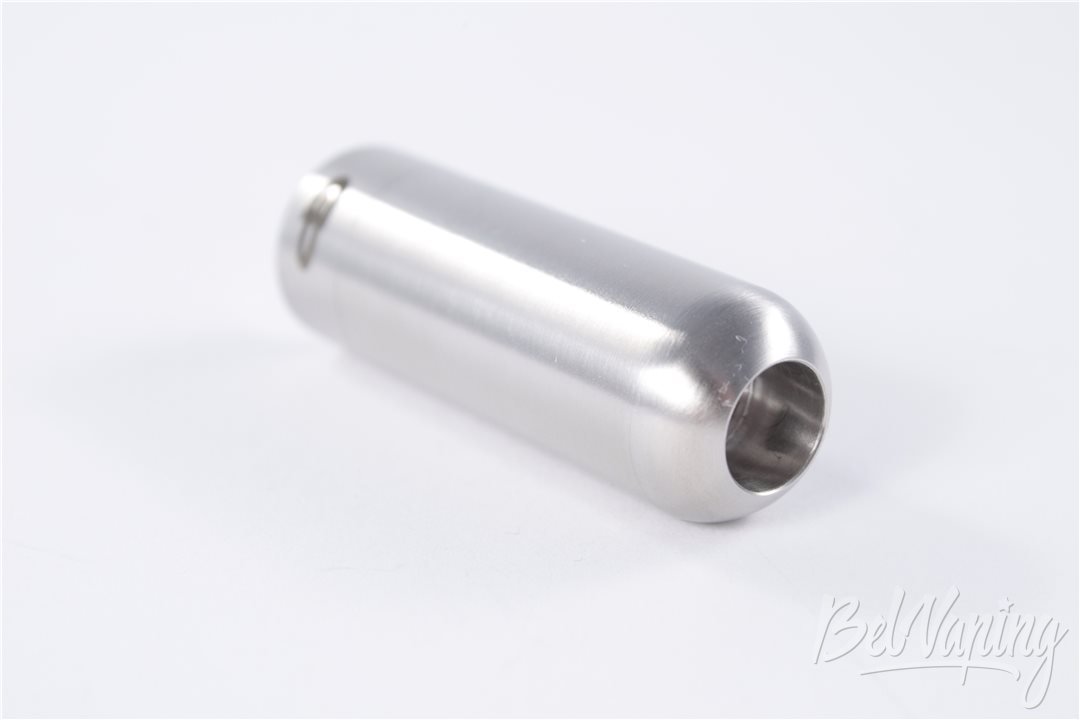

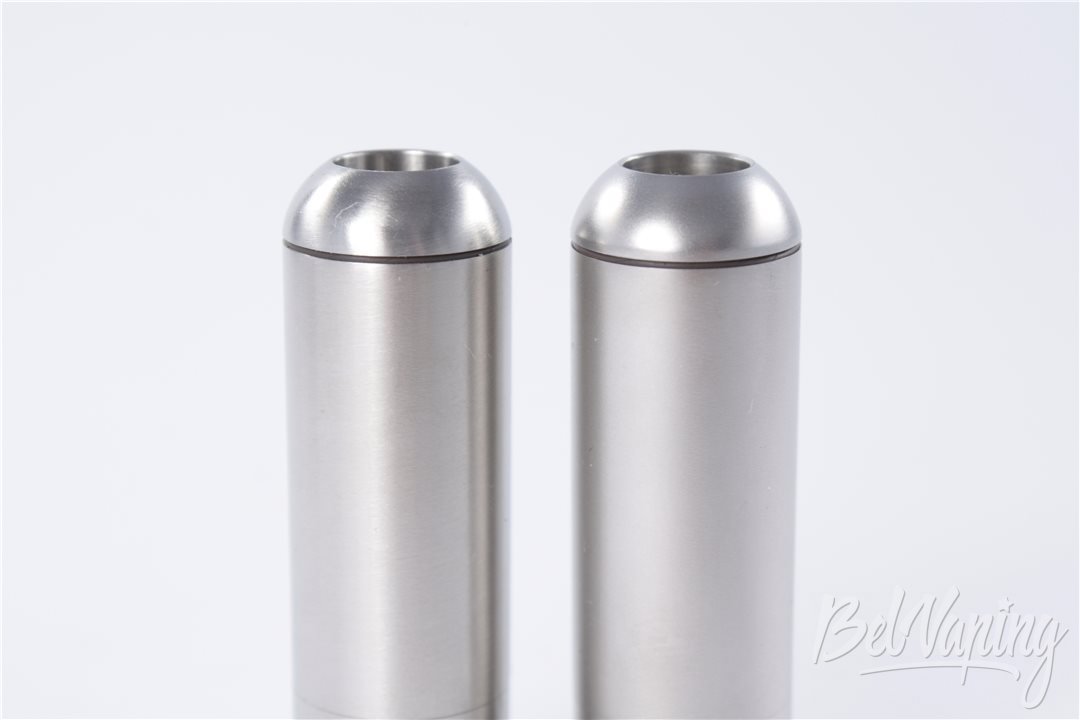

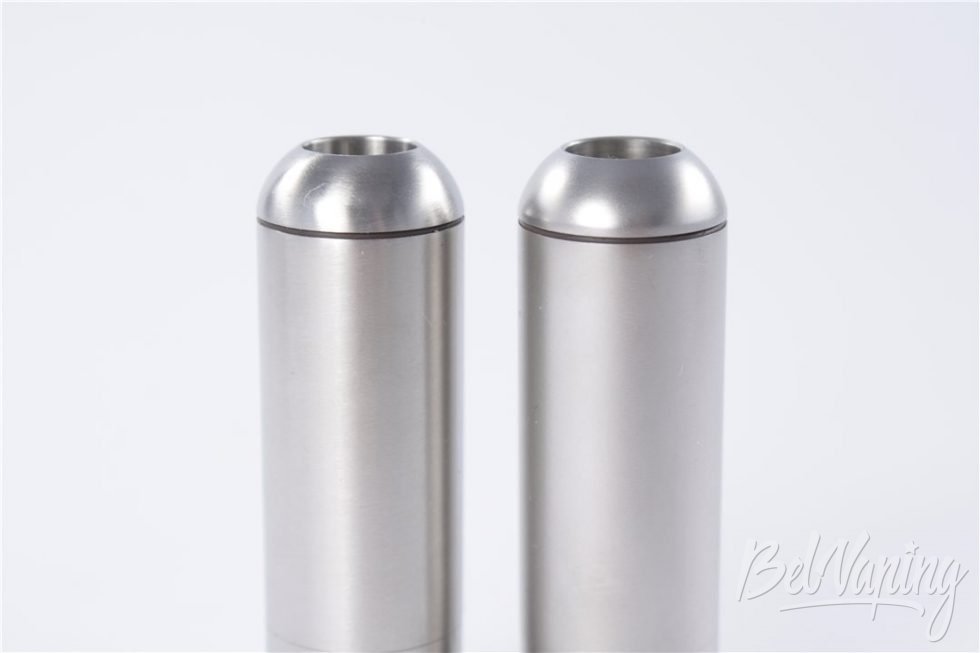

Поглядим внимательней на его верхнюю часть. Она имеет аккуратную закруглённую форму:

На первый взгляд – это монолитная конструкция. Ан, нет…:

… немного раскрутили детали – и видно место их соединения. Это свидетельствует о высоком качество обработки стыков деталей. Понравилось.

Основные элементы GP Spheroid v2 от VapourArt (GP Team), комплект поставки

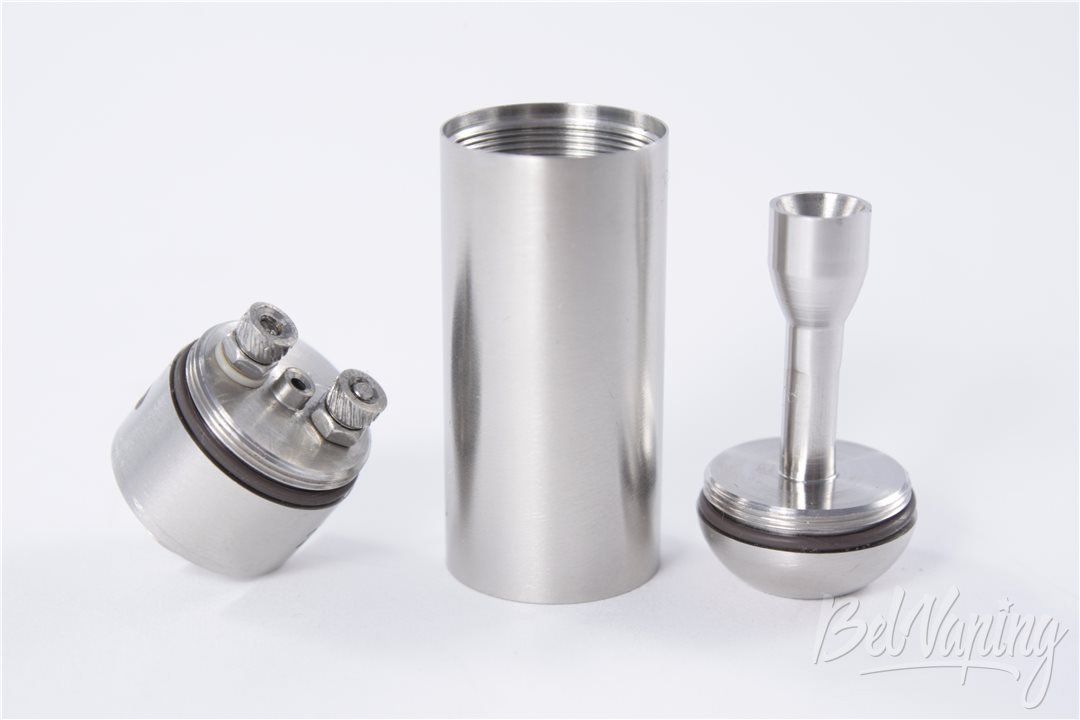

Устройство состоит из трёх элементов:

Слева направо:

• коннекторная часть в сборе;
• кожух (стакан) испарительной камеры;
• закруглённая верхняя крышка с длинным воздуховодом, вокруг которого оборачивается синтепон.

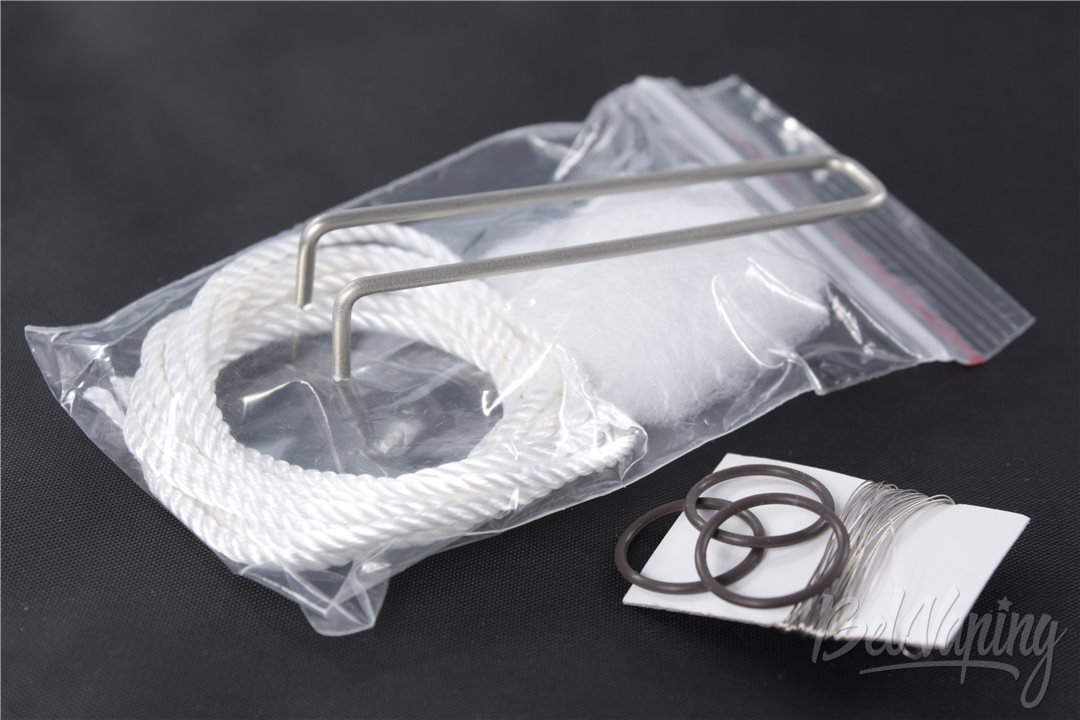

Вместе с устройством поставляется такой комплект запчастей и аксессуаров:

В него входят: «вилка» (GP Fork) для раскручивания коннекторной части, кручёный кремнезёмный шнур, синтепон, провод с сопротивлением, три запасных о-ринга (Viton O-rings).

Теперь рассмотрим отдельные элементы устройства.

Кожух (стакан) испарительной камеры и верхняя крышка с воздуховодом GP Spheroid v2 от VapourArt (GP Team)

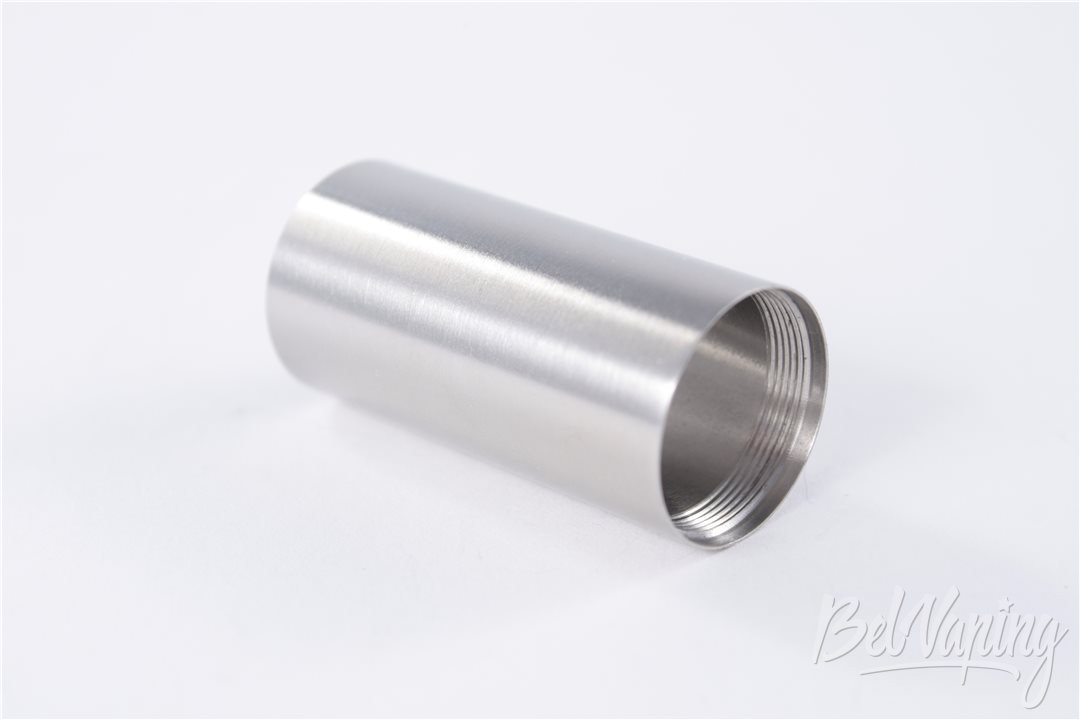

Кожух (стакан) испарительной камеры с двух сторон имеет одинаковые резьбы и фаски:

Его можно устанавливать любой стороной.

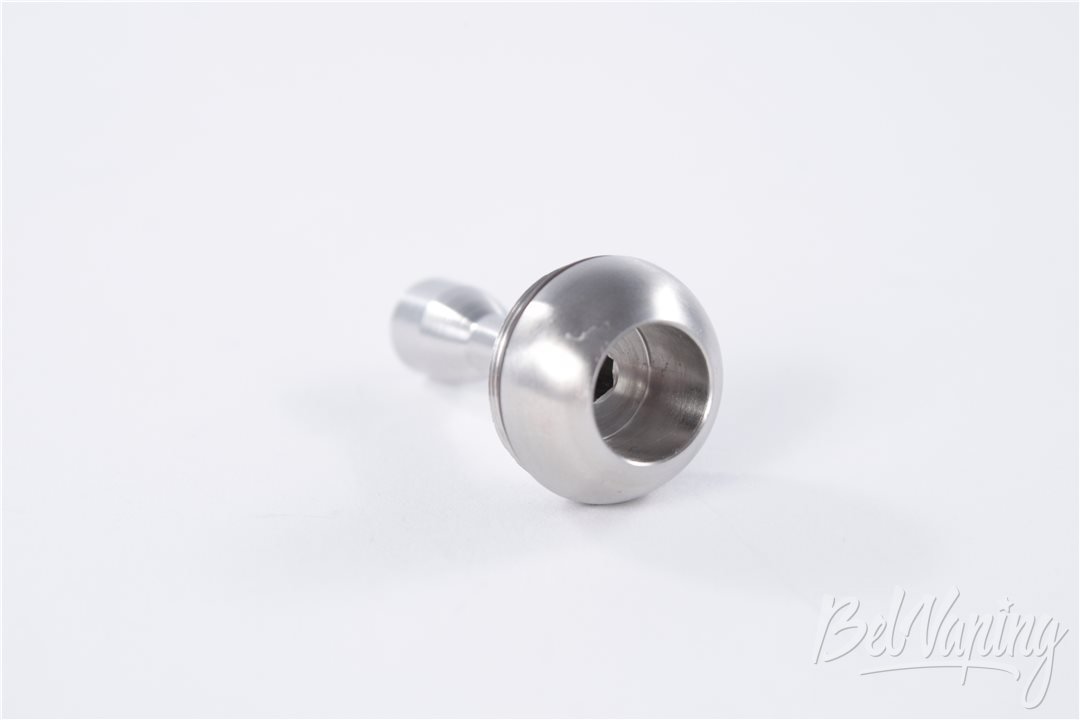

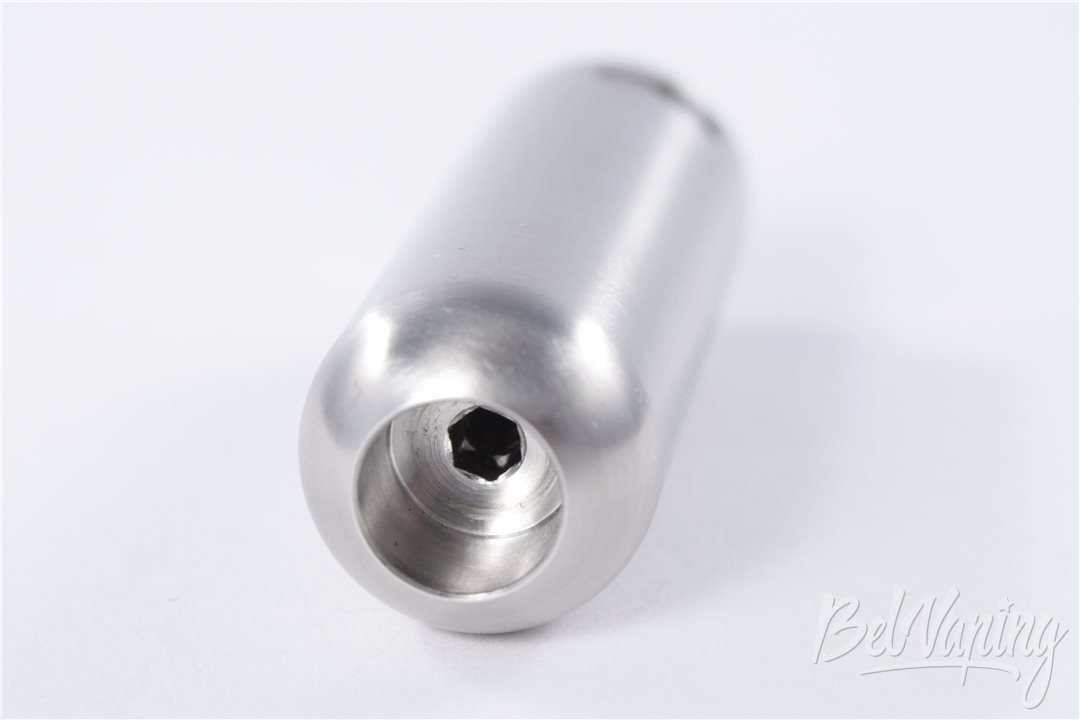

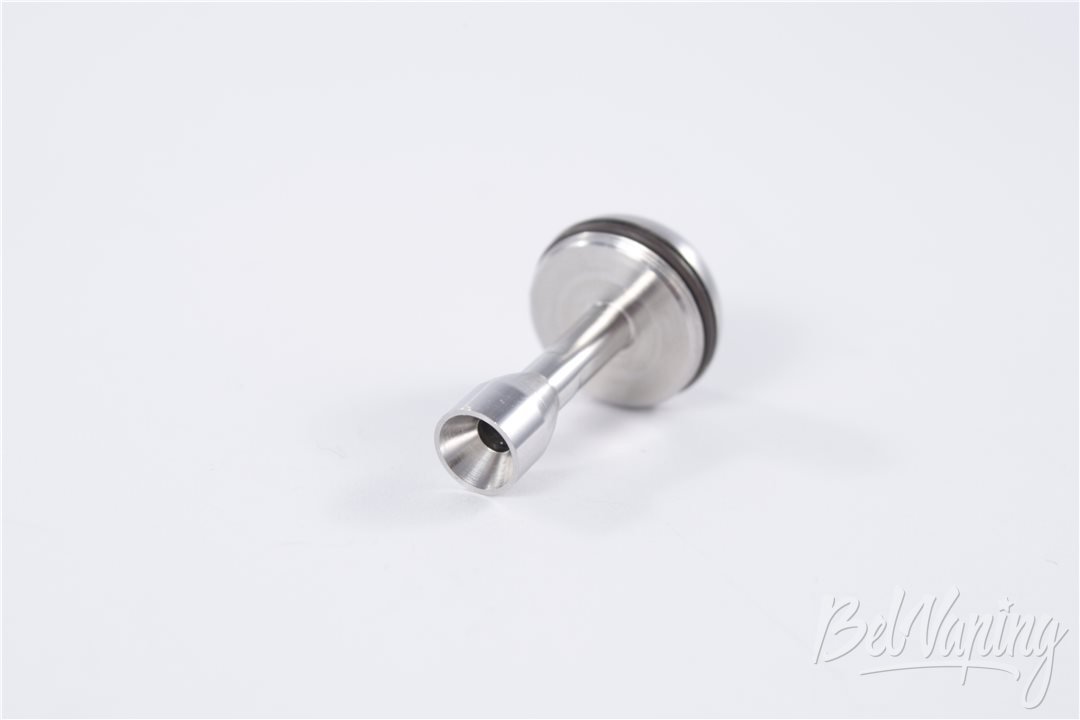

Так выглядит верхняя крышка с воздуховодом (вокруг него оборачивается синтепон):

Нижняя часть имеет расширение. В этой части расстояние от воздуховода до стенок стакана испарительной камеры меньше, чем в других местах. Потому даже неплотно обмотанный вокруг воздуховода синтепон («рыхлый» в верхней части) держится на предназначенном для него месте вполне надёжно.

Производитель обращает внимание на куполообразную (полусферическую) форму внутренней части низа воздуховода. Это должно обеспечивать насыщенную вкусопередачу.

Помним, что верхняя крышка испарительной камеры – гладкая. Для её плотного соединения с трубой (стаканом) испарительной камеры предусмотрено шестигранное отверстие сверху:

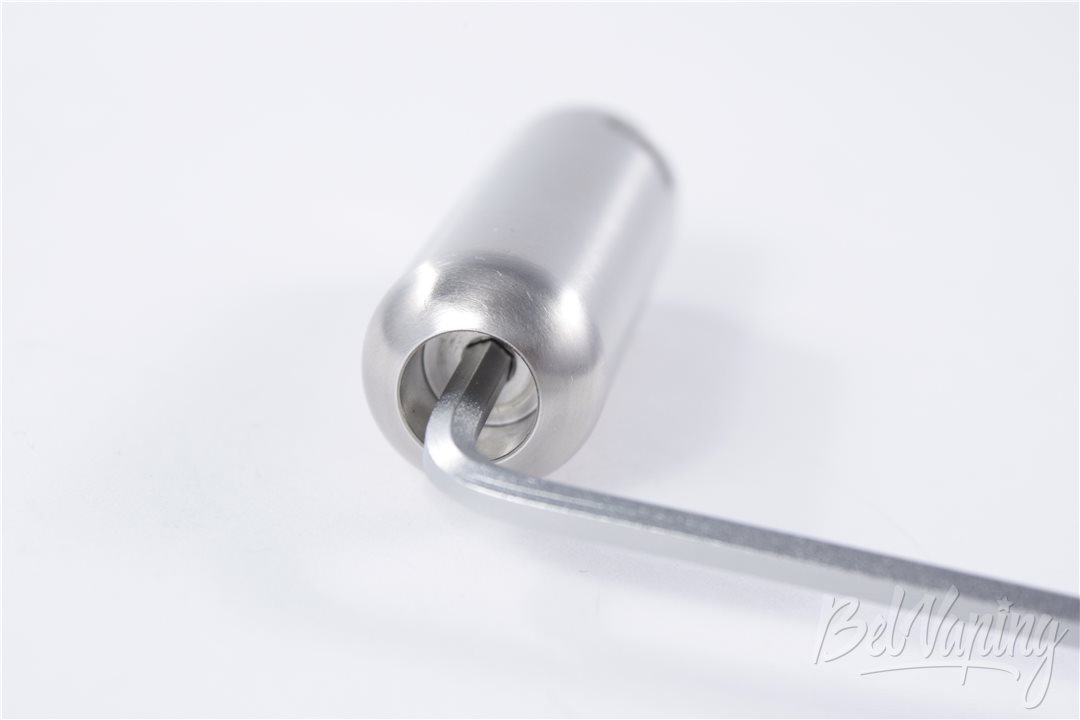

Скручивание деталей производится при помощи шестигранного ключа с размером шлица 3 мм:

Коннекторная часть / площадка испарительной камеры GP Spheroid v2 от VapourArt (GP Team)

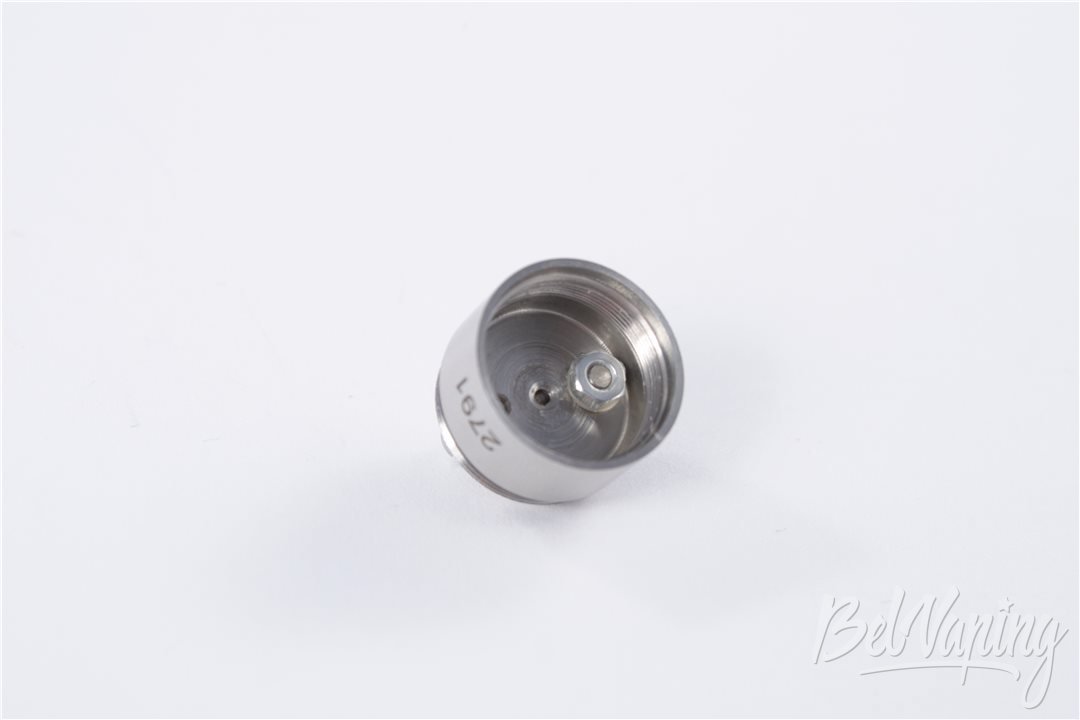

Осмотрим данную деталь с разных сторон:

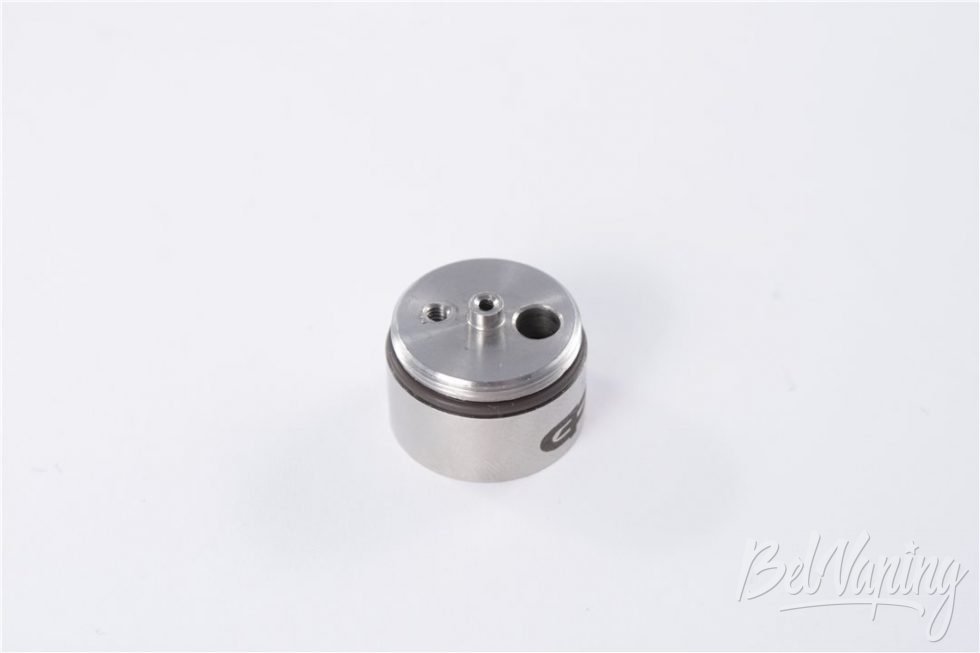

Посмотрим ближе на площадку испарительной камеры:

Видим небольшой центральный воздуховод. Кроме подачи воздуха, он выполняет функцию непроливашки. Попавшие на площадку капли жидкости не вытекут в коннектор, а при переворачивании устройства стекут по стенкам в синтепон.

Плюсовой контакт изолирован от площадки. Провод с сопротивлением (нихром, кантал) прижимается к нижним гайкам контактов аккуратными верхними гайками с удобными накатками. Крепление спирали можно осуществлять без дополнительных инструментов.

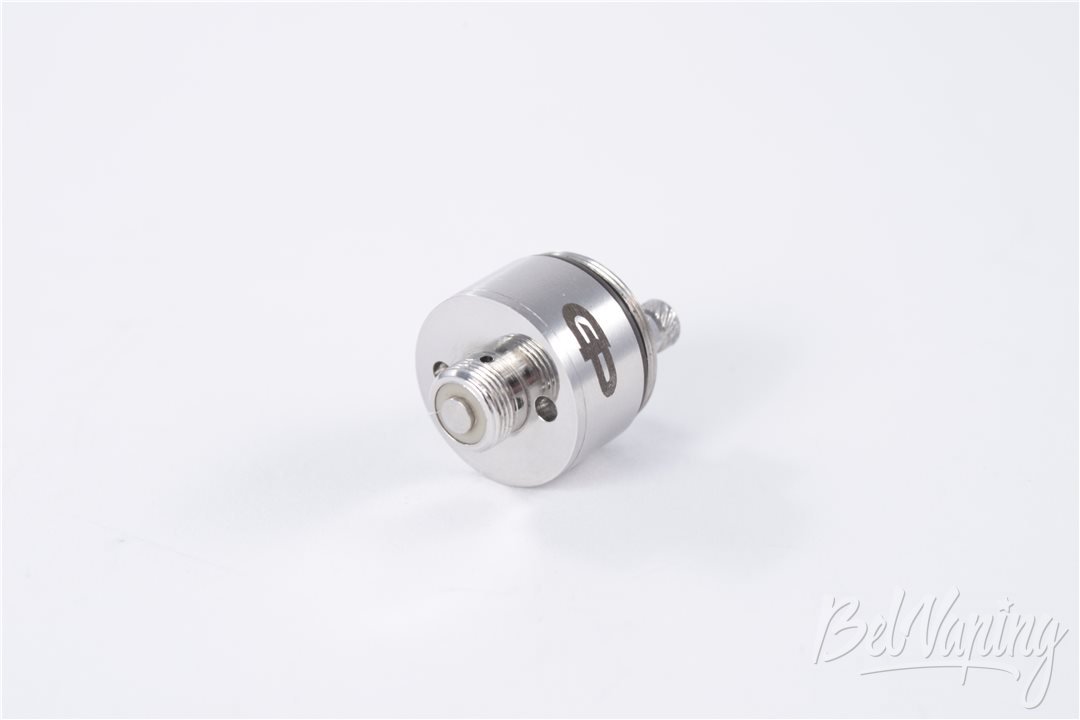

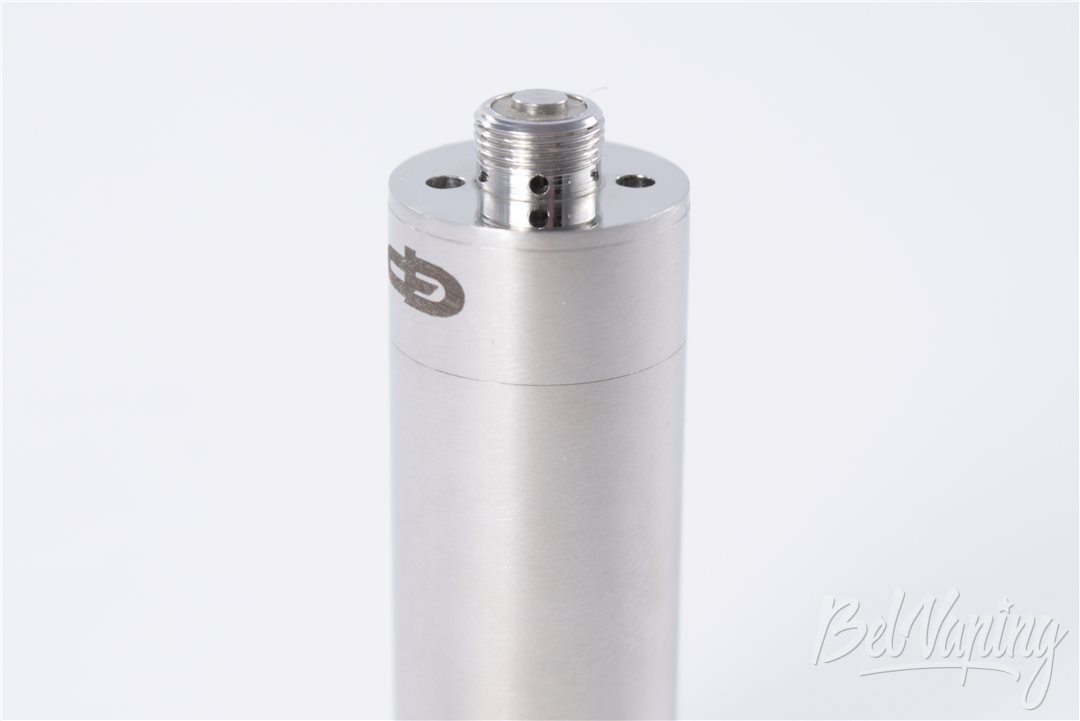

А вот откуда происходит захват воздуха в испаритель:

С двух сторон коннектора (выше резьбы) расположены отверстия для подачи воздуха. В детали плюсового контакта также предусмотрены отверстия для подачи воздуха (это увидим чуть позже).

Теперь разберём коннекторную часть.

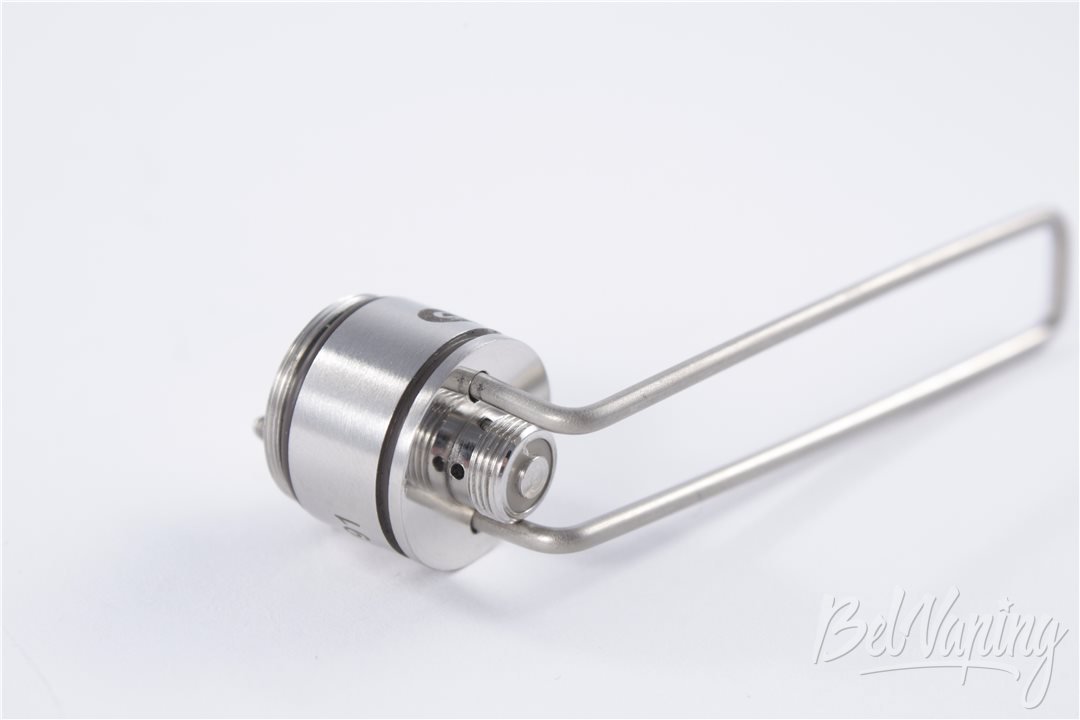

Для этого воспользуемся «вилкой» (GP Fork):

Обращаю внимание, что резьба в данной части устройства – левосторонняя. Раскручивание деталей происходит путём вращения по часовой стрелке. Закручивание – против часовой стрелки.

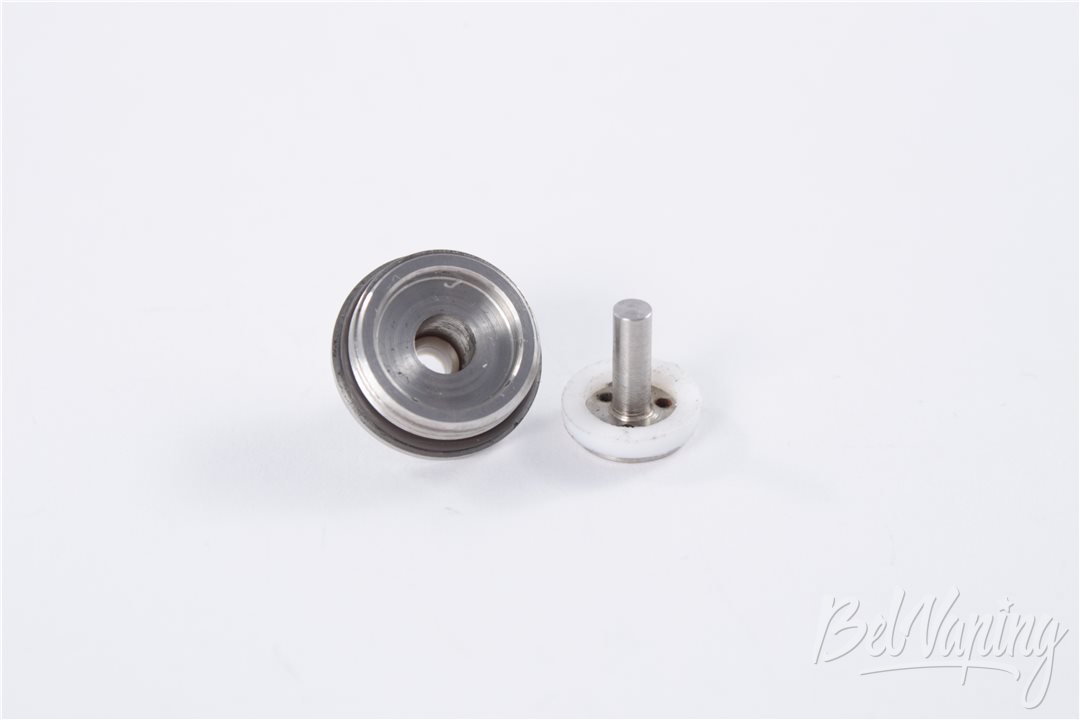

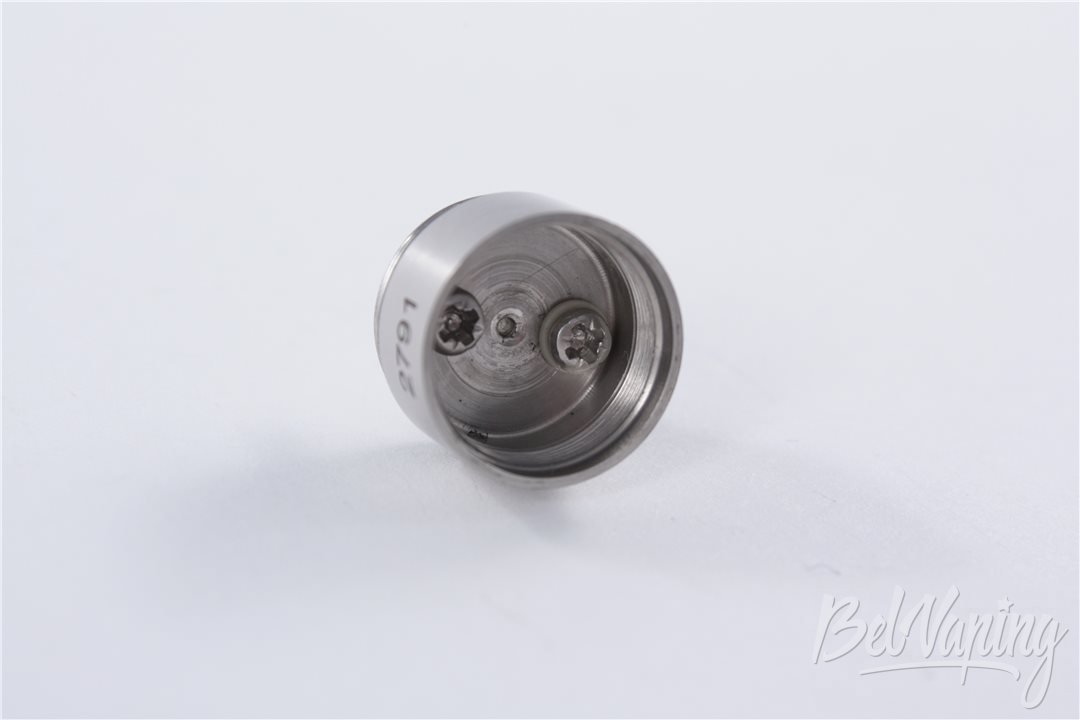

Изнутри плюсовой и минусовой контакты реализованы при помощи винтов. Винт плюсового контакта снизу тоже изолирован от площадки испарительной камеры:

Он выступает внутрь детали и контактирует с «блином» (широкой круглой частью) плюсового контакта коннектора:

Плюсовой контакт коннектора изолирован от деталей корпуса при помощи изоляторов:

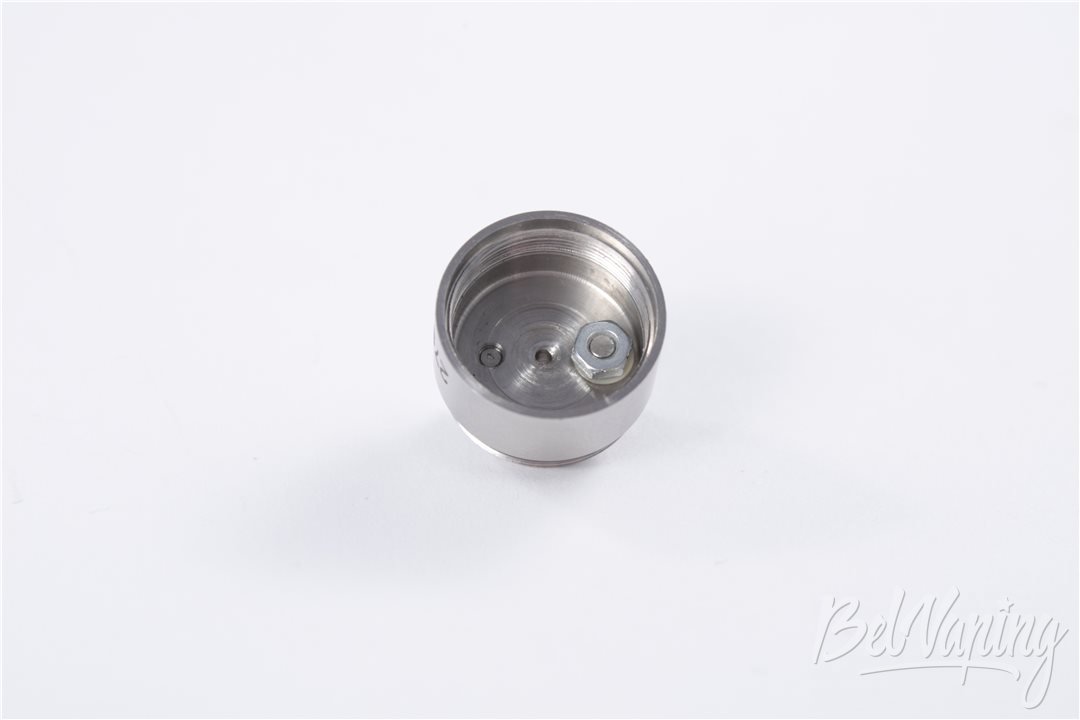

Выкрутим винты контактов из площадки испарительной камеры:

Отверстие с резьбой – для минусового контакта. Большое отверстие – для плюсового (в него устанавливаются изоляторы).

Посмотрим на следующую фотографию.

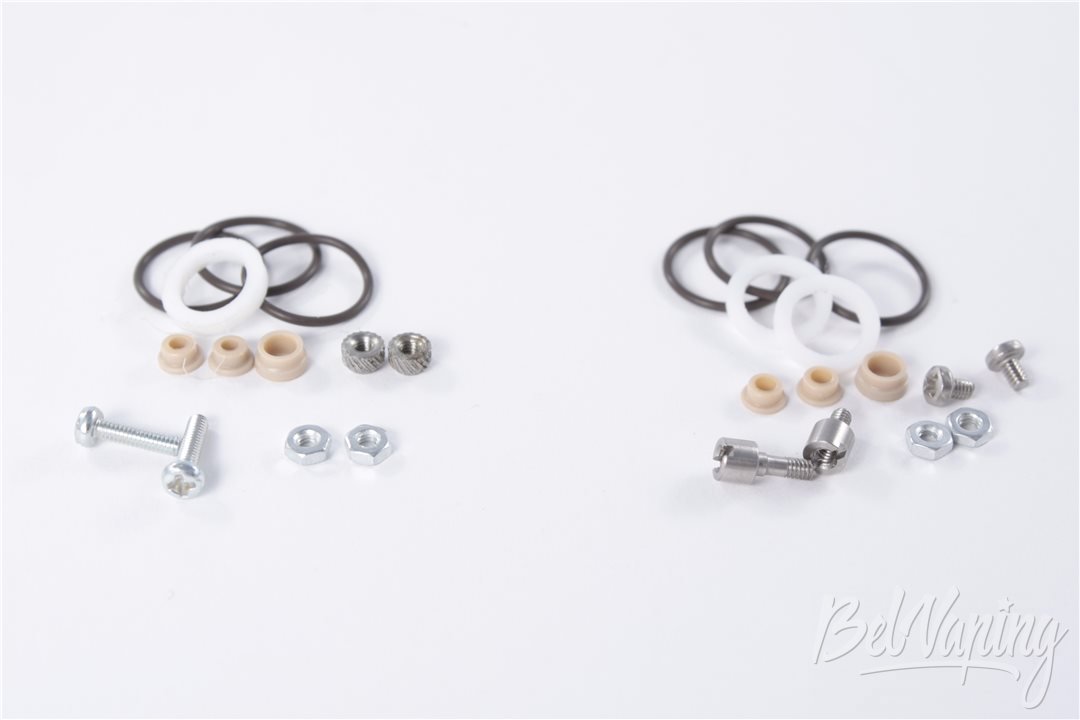

Это так называемые GP Spheroid Replacement Kit (комплект запчастей) второй и третьей версии.

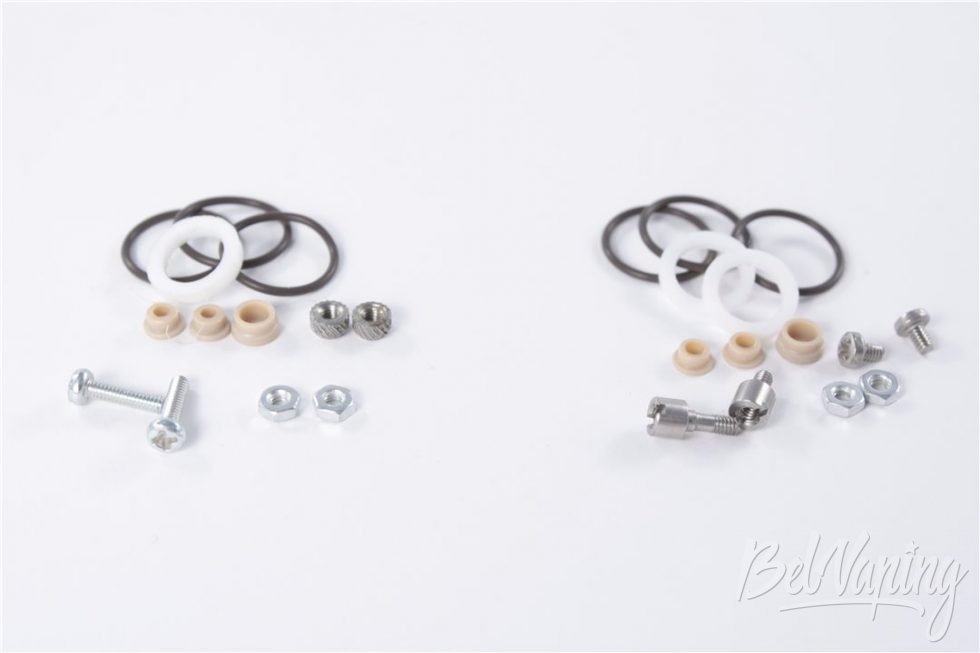

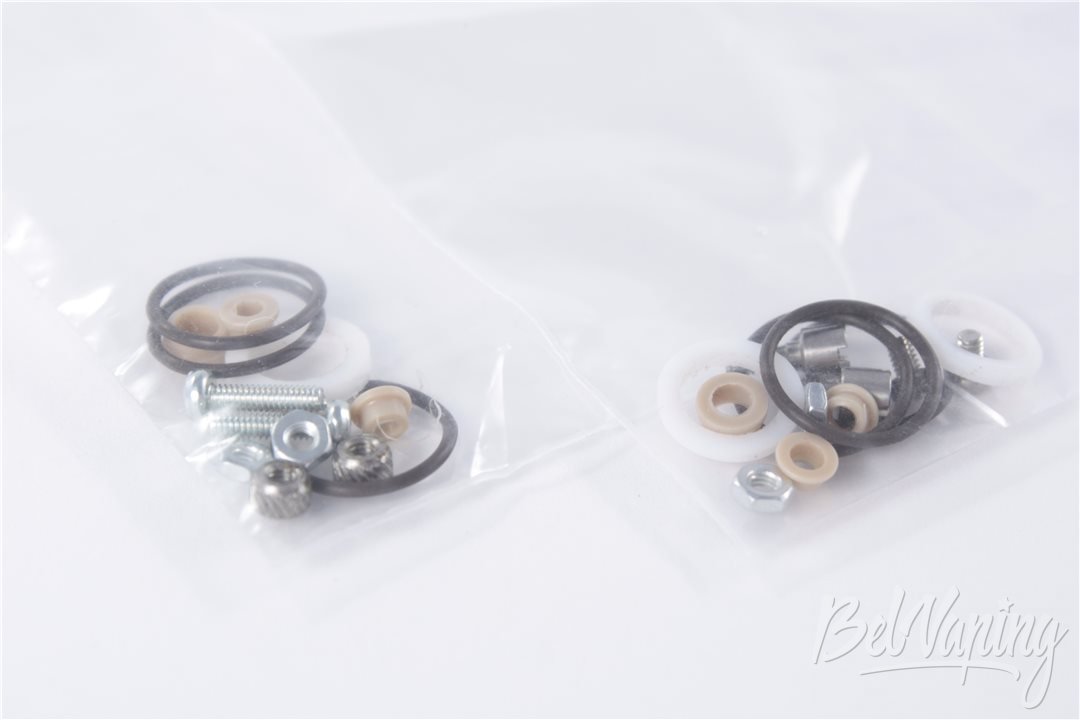

Посмотрим на эти детали внимательней (вторая версия слева, третья – справа):

В каждом из этих комплектов присутствуют запасные о-ринги, изоляторы плюсового контакта для площадки испарительной камеры и коннектора, изолятор (большое белое кольцо) под «блин» плюсового контакта коннектора.

Отличия заключаются в самом крепеже концов спирали.

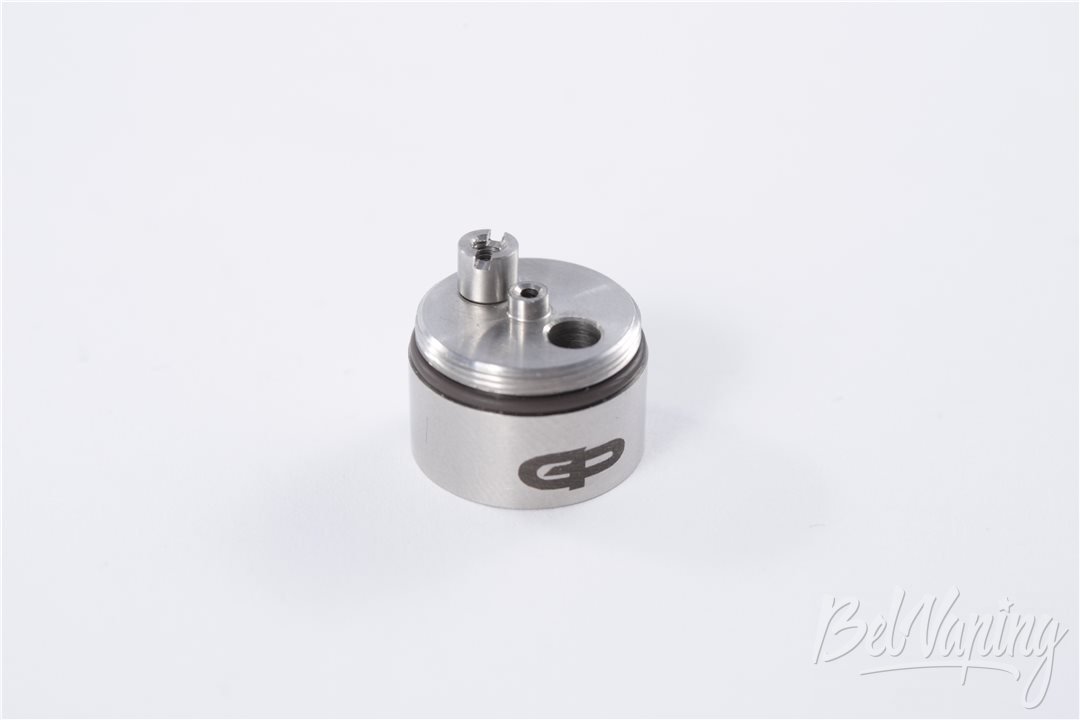

Вторая версия крепежа (её видели на предыдущих фотографиях) реализована следующим образом:

• снизу площадки вставляются винты (минусовой вкручивается в площадку, плюсовой – вставляется через изолятор);
• со стороны площадки эти винты фиксируются нижними гайками (на плюсовом контакте через изолятор);
• верхние гайки крепления спирали накручиваются на винты контактов.

Ещё раз посмотрим на GP Spheroid Replacement Kit второй версии:

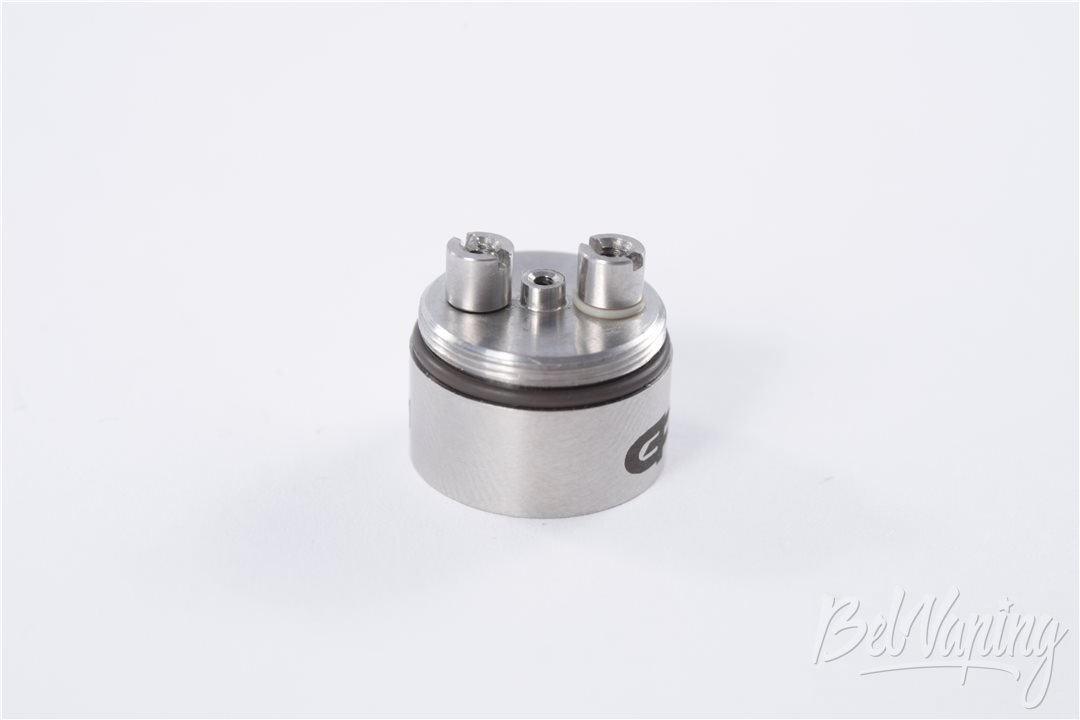

В третьей версии это реализовано иначе:

• винты контактов имеют другую форму, они вставляются в площадку испарительной камеры сверху. Минусовой – вкручивается, плюсовой – вставляется через изолятор;
• плюсовой контакт (его винт более длинный) фиксируется снизу через изолятор при помощи гайки;
• форма винтов контактов испарительной камеры позволяет вкручивать в них дополнительные винты. Именно при помощи этих (маленьких) винтов происходит фиксирование концов спирали.

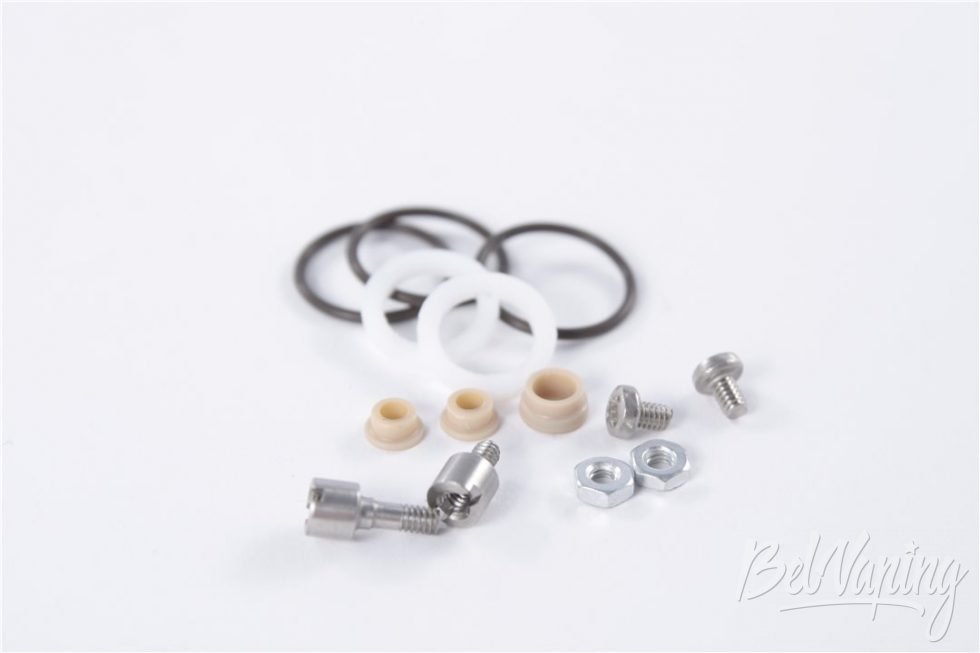

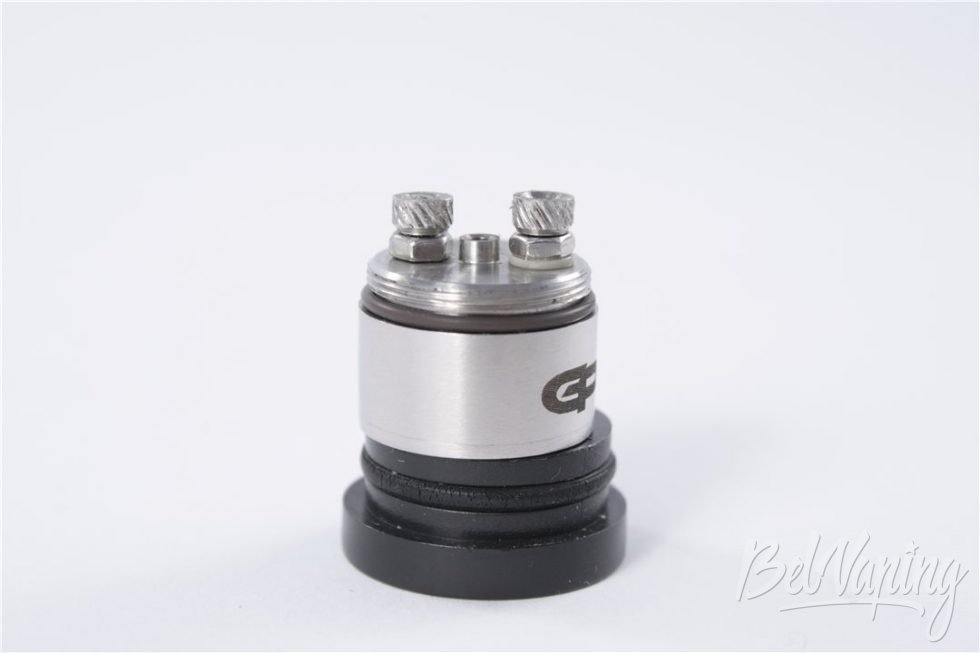

Ещё раз взглянем на GP Spheroid Replacement Kit третьей версии, а потом соберём устройство с использованием этих деталей:

Сборка «третьей версии» производится так:

Всё, мы уже закончили.

Видим, что теперь с «блином» (широкой частью) плюсового контакта коннектора будет соприкасаться гайка, фиксирующая снизу винт плюсового контакта испарительной камеры:

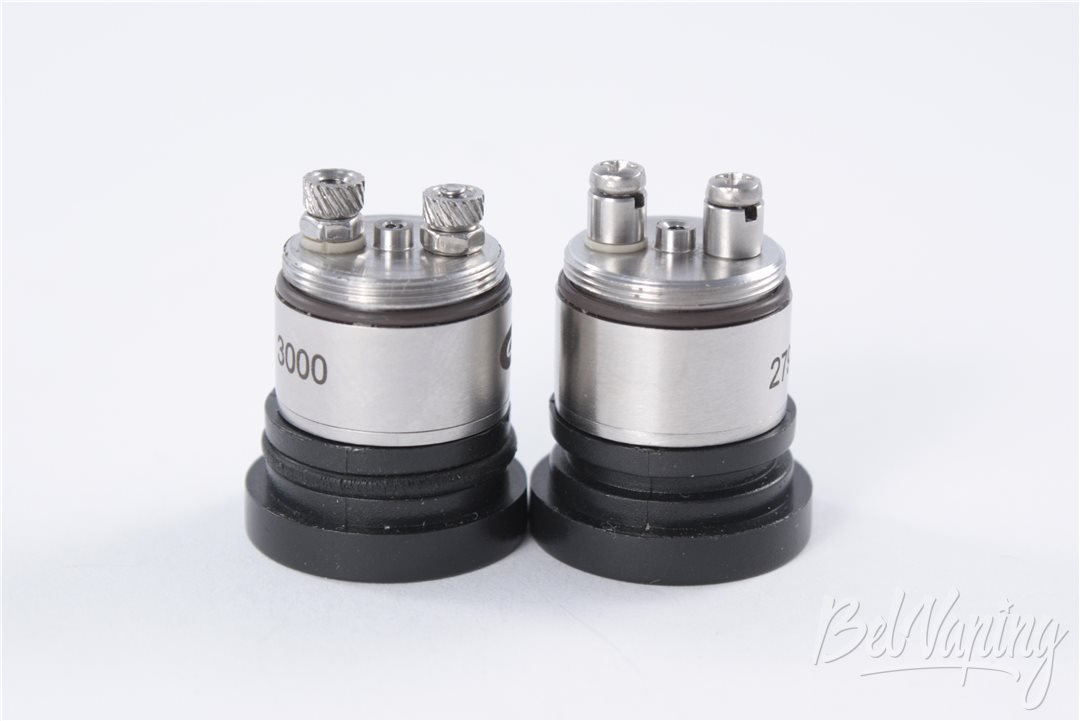

Теперь можем сравнить, как выглядит крепёж испарительной камеры при использовании разных версий GP Spheroid Replacement Kit:

На этом фото видно, что во второй версии крепежа высота фиксации концов спирали находится практически вровень с воздуховодом. Потому после установки спираль надо немного приподнять вверх.

В третьей версии крепежа высота фиксации концов спирали находится заметно выше воздуховода. По этой причине установленную спираль надо немного опустить вниз.

Подготовка GP Spheroid v2 от VapourArt (GP Team) к использованию

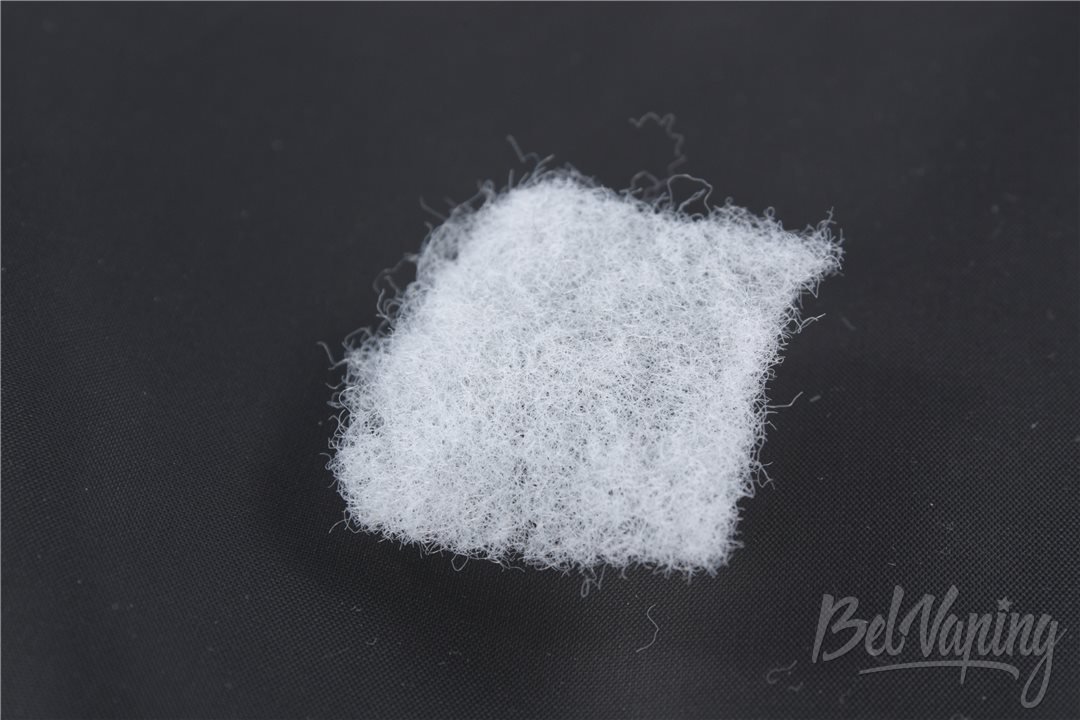

Для начала возьмём небольшой кусок синтепона.

По длине он должен соответствовать длине воздуховода устройства, по ширине – его должно хватить для неплотного оборачивания вокруг воздуховода.

Обернув синтепон вокруг воздуховода, вставляем верхнюю крышку в трубу (стакан) испарительной камеры:

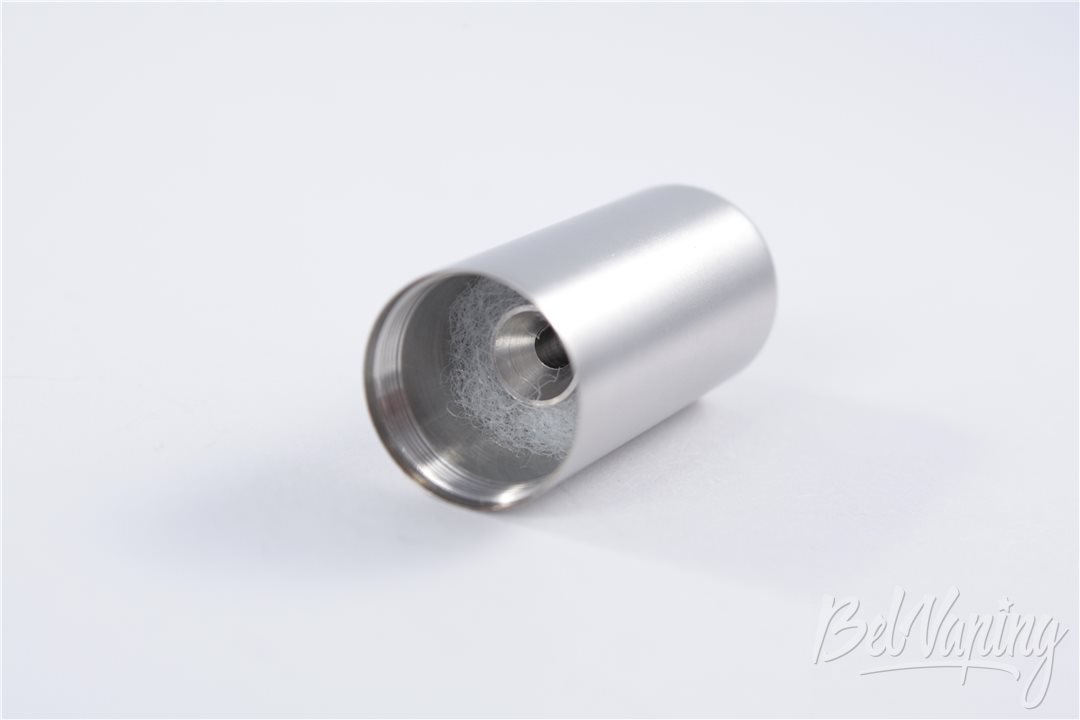

В результате установленный синтепон изнутри испарительной камеры выглядит примерно так:

Заправка жидкости производится путём её закапывания в синтепон. Также можно капать на наклонённую внутреннюю стенку испарительной камеры, по неё жижа стечёт в синтепон. Для данной манипуляции устройство необходимо разобрать.

Фитиль спирали должен быть небольшим, его концы будут соприкасаться с синтепоном. Потому можно ориентироваться на длину сложенного шнура, обёрнутого вокруг трубы (стакана) испарительной камеры:

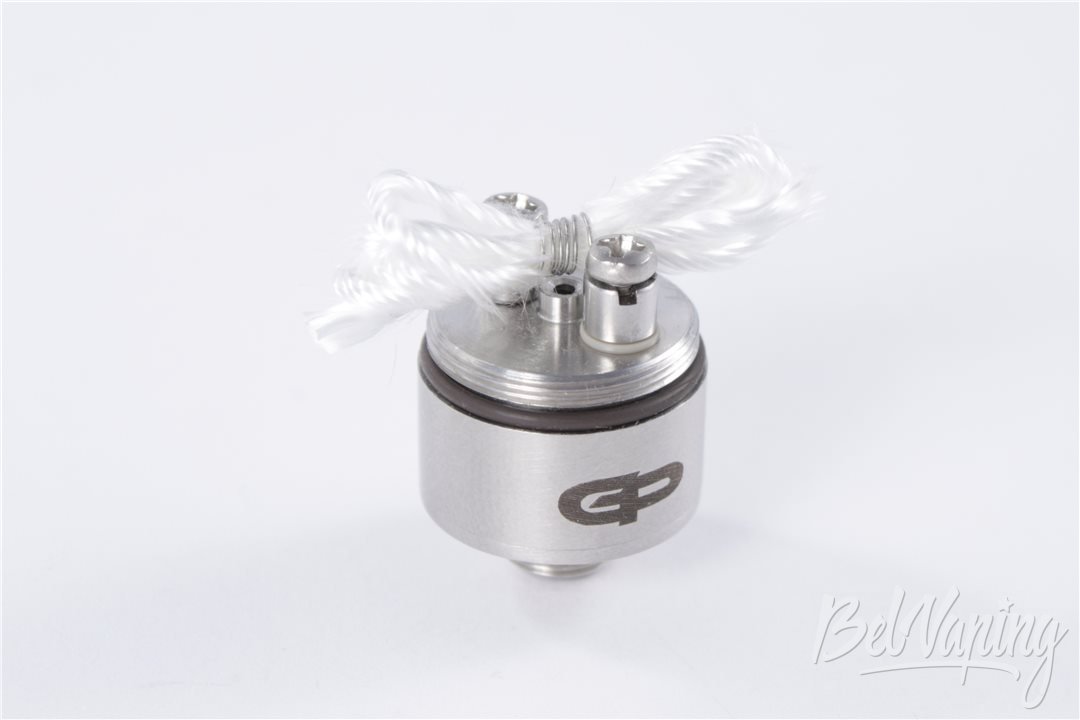

Накручиваем необходимое количество слоёв шнура (я предпочитаю использовать пучок из кручёной кремнезёмной нити толщиной 0,6 — 1 мм). Снимаем с кожуха, складываем и наматываем провод с сопротивлением.

Воздуховод в устройстве расположен между стойками крепления спирали. Спираль располагаем над источником обдува – по диагонали между стойками:

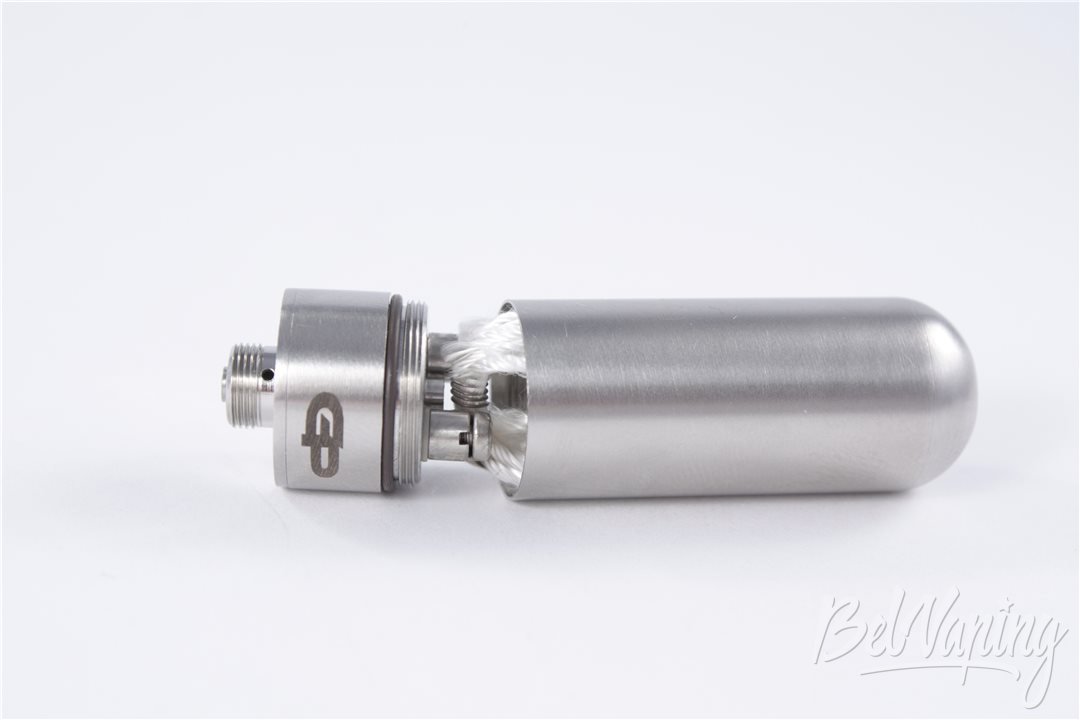

При сборке испарителя концы (хвосты) фитиля должны соприкасаться с синтепоном, потому ориентируем их вверх:

Технические характеристики GP Spheroid v2 от VapourArt (GP Team)

• наружный диаметр устройства 16 мм;
• длина без учёта коннектора и дрип-типа 46 мм;
• вес 32 г;
• материалы: нержавеющая сталь – EU certified 316 SS, изоляторы – PEEK (polyether ether ketone) , о-ринги – food grade Viton© O-rings 11×1 мм,
  резьбовое соединение элементов;
• коннекторная часть – без пайки, все элементы разборные;
• объем закапываемой жидкости – около 2,5 мл (зависит от плотности набивки синтепона).

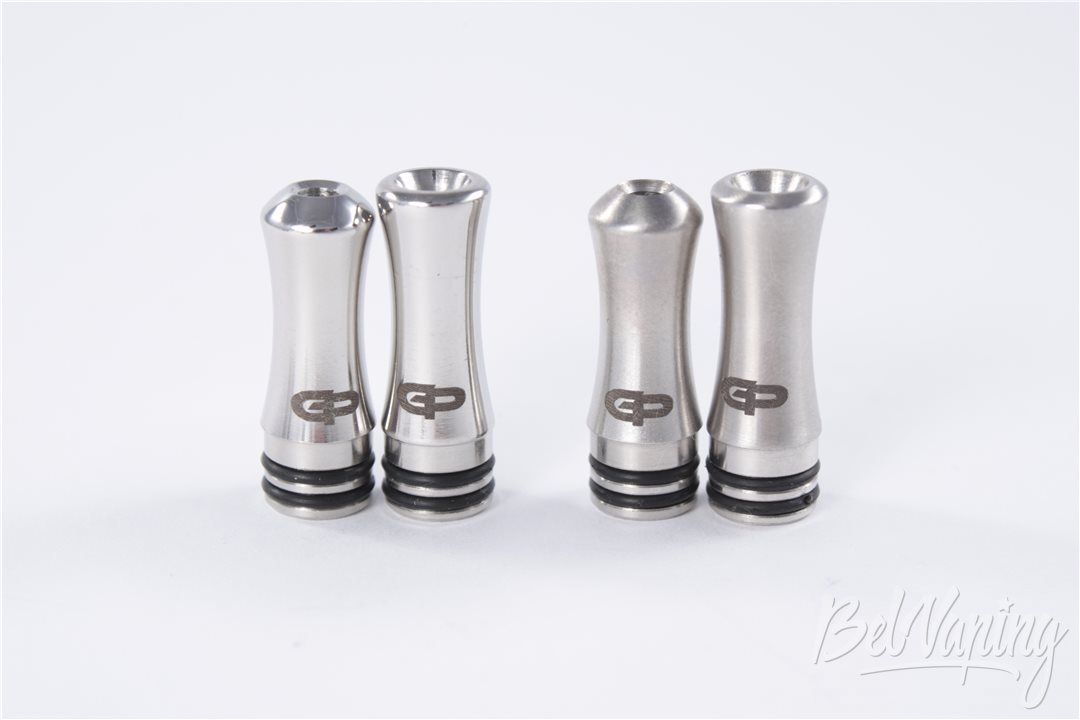

Перед тем как показать сочетание участника обзора с источниками питания, уточню, что в нём используется 510-й дрип-тип (мундштук). VapourArt предлагает собственные дрип-типы и мундштуки. Они разной формы, отличаются также финальной обработкой (полированная и матовая версии):

Лично мне эти дрип-типы и мундштуки – нравятся. На следующих фотографиях только один раз использовал чёрный короткий дрип-тип, чтобы гармонично сочеталось с чёрной ProVari-mini.

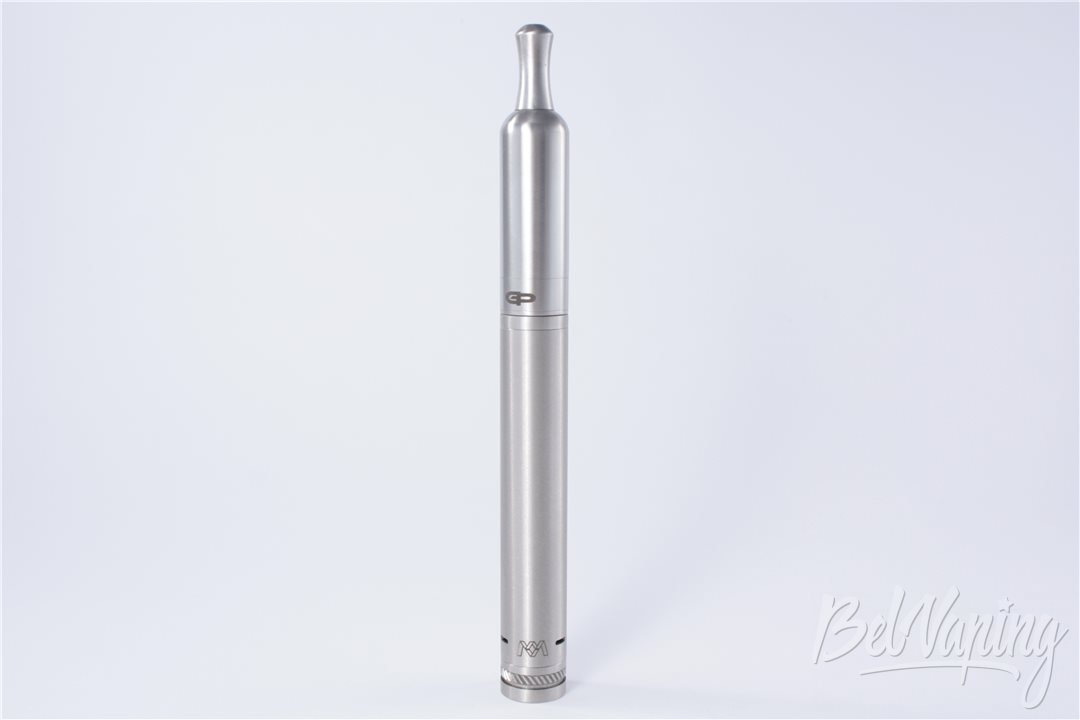

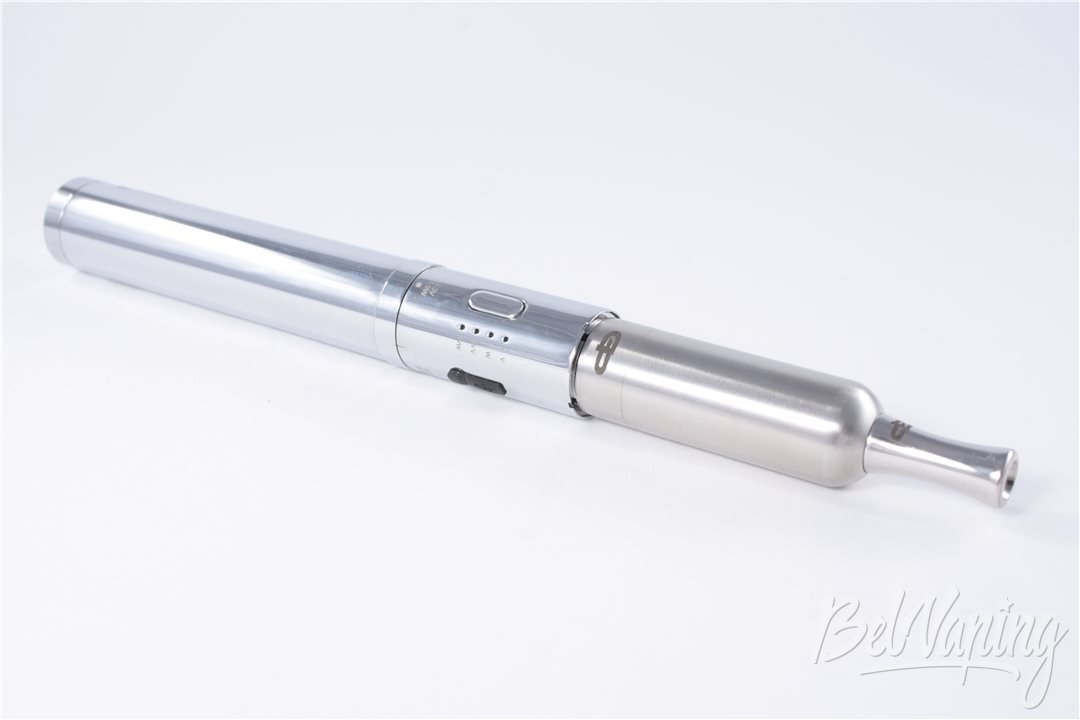

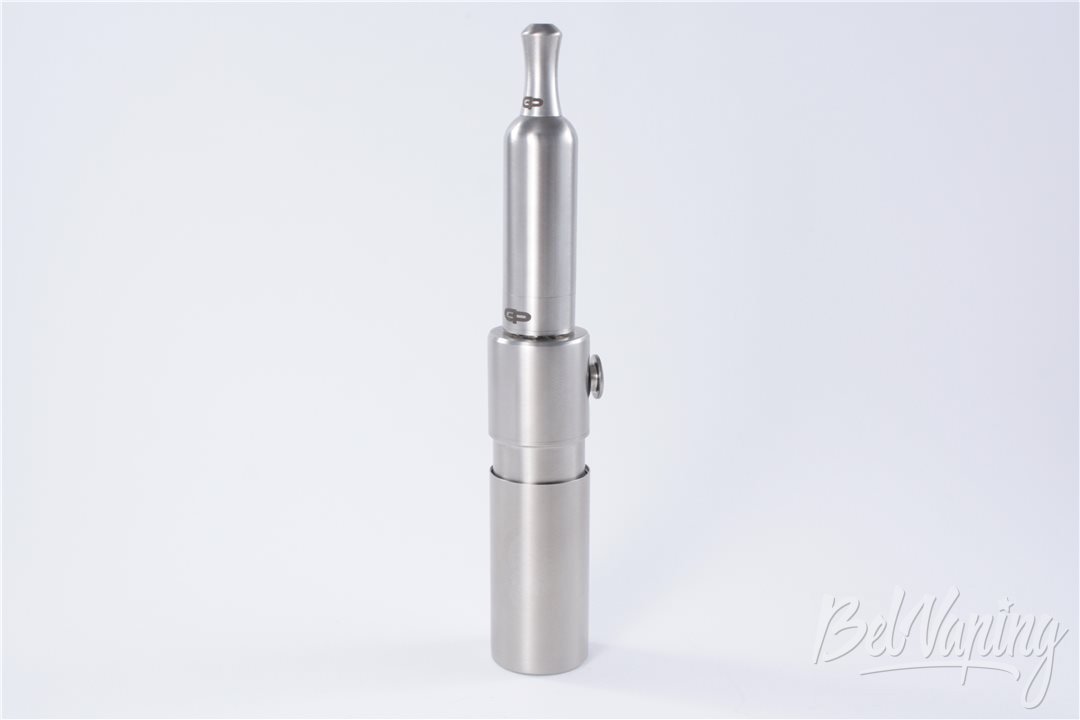

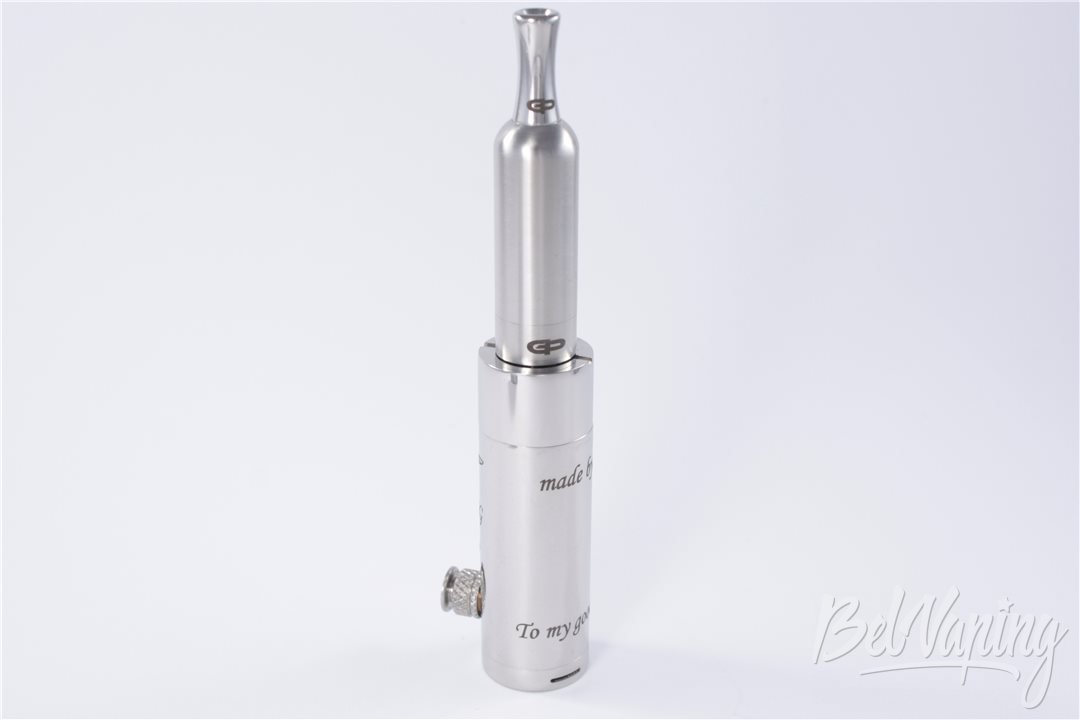

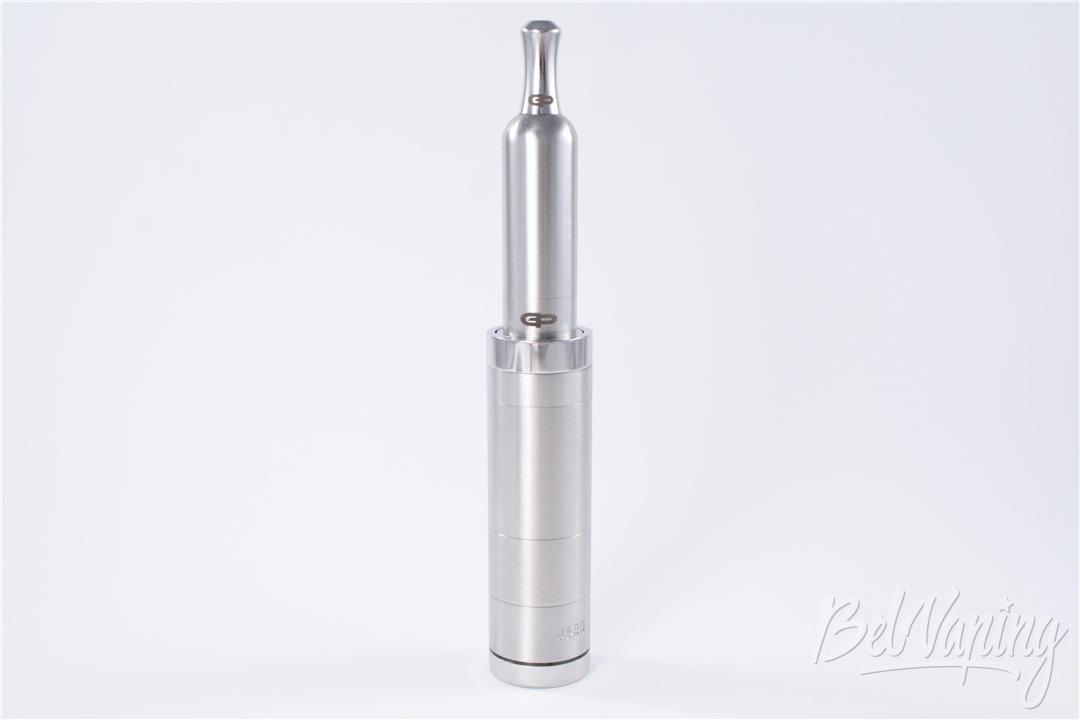

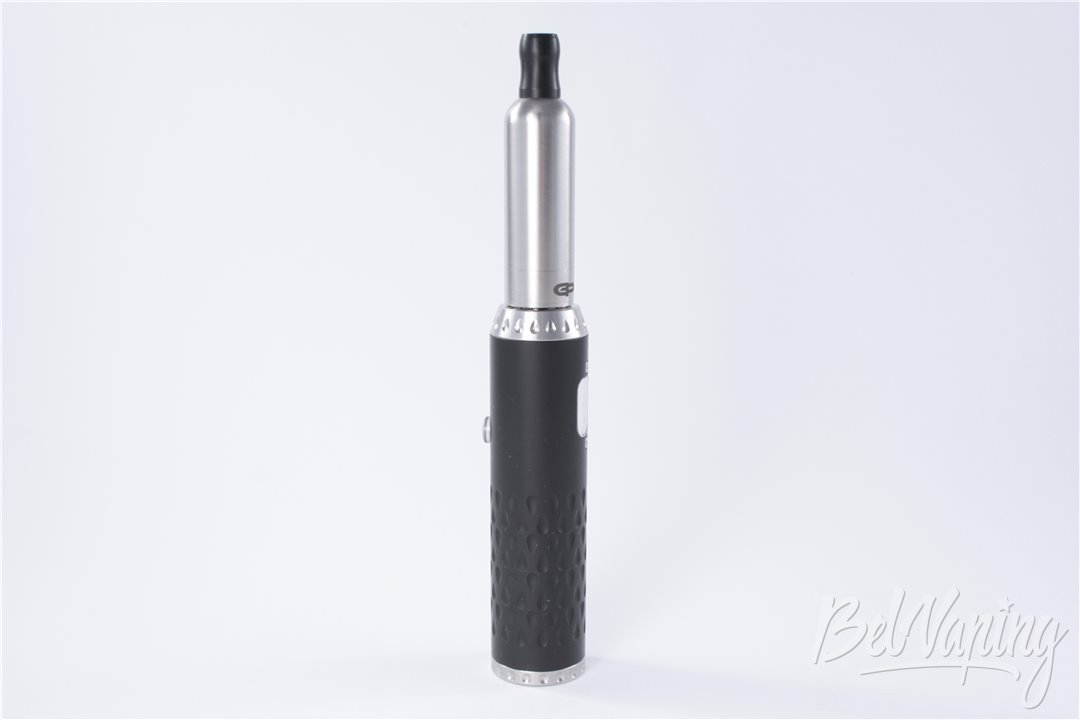

Сочетание GP Spheroid v2 от VapourArt (GP Team) с источниками питания

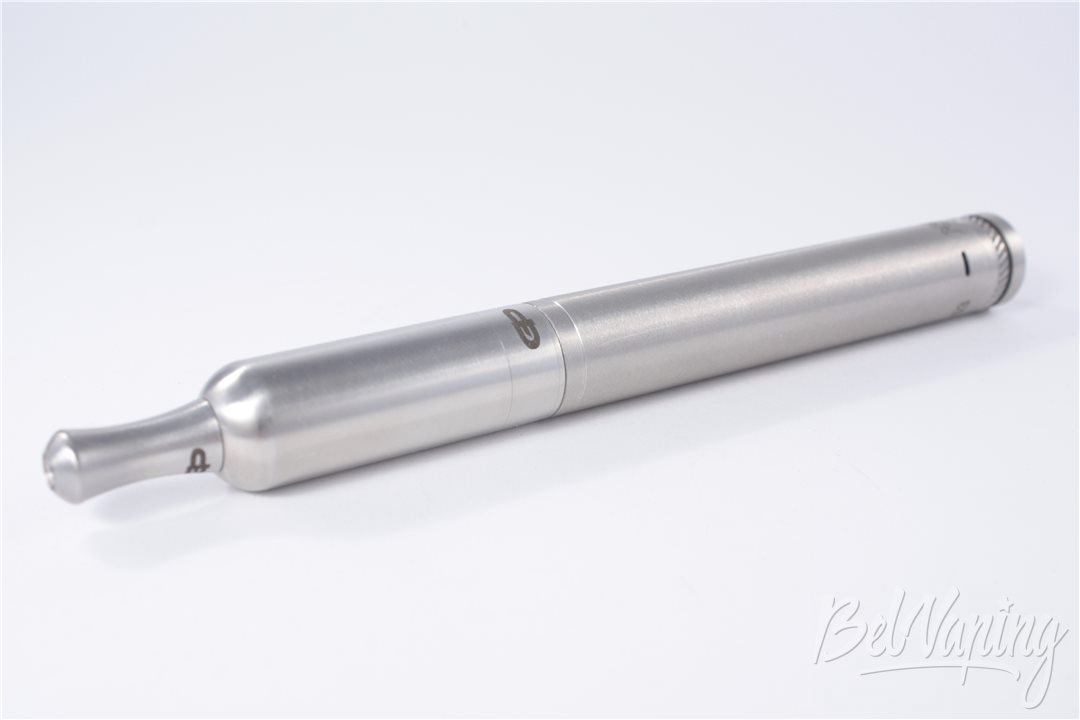

Наружный диаметр устройства – 16 мм. Это больше традиционного eGo-аккумулятора. С батарейным блоком диаметром 16 мм устройство сочетается очень хорошо. Достаточно аккуратно сочетается с зауживающейся верхней частью ProVari. Однако и с габаритными устройствами испаритель выглядит вполне аккуратно.

Посмотрим:

На фото увидели: eGo-T 1000 мА•ч, Temon, Joyetech eMode, ProVari-mini, Roller, PAPS X, Just GG (c GG Stealth Connector).

Историческая справка о GP Spheroid v2 от VapourArt (GP Team)

Работы по созданию GP Spheroid были начаты в декабре 2011 г. 18 апреля 2012 г на VaporWall появились фотографии и видео прототипа устройства.

В июле 2012 г. появилась версия устройства с узнаваемой закруглённой формой верхней крышки.

В начале августа 2012 г. вышел видеообзор от Scott Bonner, из которого я впервые узнал о GP Spheroid.

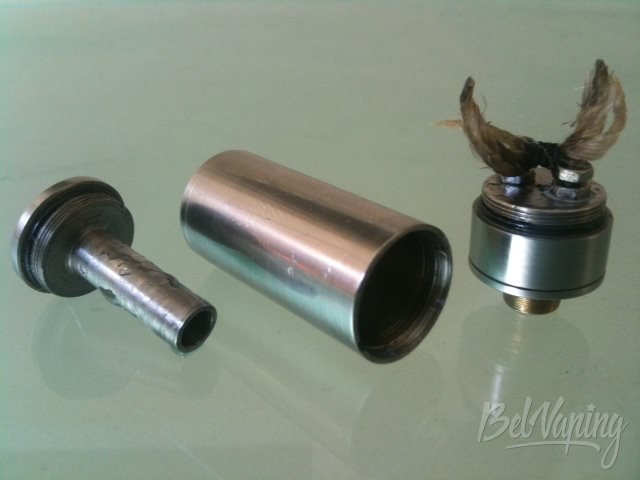

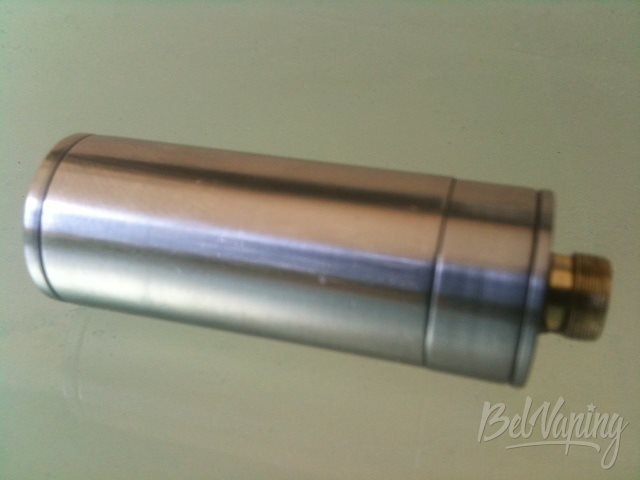

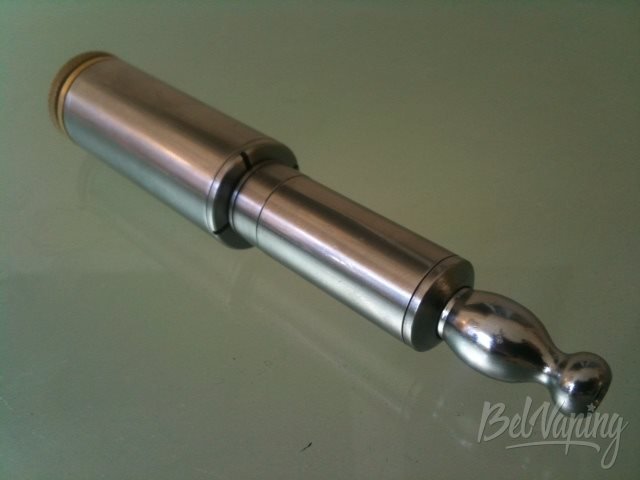

Кстати, производитель предоставил из своего архива несколько фотографий прототипа девайса. Посмотрите, насколько нынешняя версия отличается от первоначальной:

Как было сказано в начале обзора, рассматриваемый испаритель является первым обслуживаемым испарителем такой конструкции. Фактически он – родоначальник (патриарх, прародитель) целой серии устройств, которые принято называть «синтебаком» (баком с синтепоновым жижехранишищем).

И производители, создававшие подобные устройства в дальнейшем, использовали разработки VapourArt (GP Team). Вот некоторые примеры: Синтебак «Прометей», AxiomA Ti, Invictus-IV и другие.

Впечатления и общая оценка GP Spheroid v2 от VapourArt (GP Team)

GP Spheroid характеризуется тремя основными характеристиками. Во-первых, он компактен. Во-вторых, он аккуратен и красив (хотя, естественно, это субъективная оценка). И, в-третьих, это устройство с очень простой логикой настройки и эксплуатации.

Если честно, всегда удивляюсь утверждениям пользователей, которые «не победили» синтепон… Ну, правда, что тут может быть сложного или непонятного?

Для устройства подойдёт любая спираль, соответствующая мощности источника питания. Любой фитиль толще 1,5 мм обеспечит достаточную подачу жидкости на требуемой для вкусного парения мощности. Фитиль от 2,5 до 3,0 мм позволит использовать высокую мощность или «импульсные» источники питания.

А синтепон – так к нему всего одно требование. Его должно быть достаточно. Достаточно – это не много и не мало. Чтобы он не был слишком рыхлым (тогда жижа будет вытекать) и чтобы не был слишком плотным (иначе будет плохая отдача жижи в фитиль спирали).

Словами пояснить сложно, но после нескольких экспериментов всё становится понятно. Большинство проблем с синтепоном является следствием слишком тугой «набивки». Надо использовать немного меньшее количество – и все проблемы пройдут.

В конструкции GP Spheroid есть одна важная особенность. На ней производитель акцентировал внимание в одном из своих первых видео-роликов. В случае перепадов давления большинство баков, где подача жидкости связана с разрежением воздуха в испарительной камере, «протекают». С этим ничего не поделаешь, таков принцип их работы.

В GP Spheroid запас жидкости не отделяется от места испарения «жёсткой» перегородкой. Давление в испарительной камере и в месте хранения жидкости – всегда одинаковые. Потому ничто никуда не вытекает.

Но даже если какие-то капли вытекут из синтепона (например, при сильном встряхивании), нижняя непроливашка не даст им попасть в коннектор. После чего при переворачивании устройства они по стенкам испарительной камеры вернутся в синтепон.

С точки зрения отсутствия протечек «синтебак» – наиболее безопасное устройство.

Правда, у этой безопасности, есть и оборотная сторона. Для заправки устройства его необходимо разбирать.

Исходя из всего вышесказанного несложно догадаться, что лично мне участник обзора – нравится.

Всё, спасибо за внимание. Хорошего нам всем пара!

С уважением,
Владислав Karabas
