В этом обзоре я расскажу про обслуживаемую базу в комплекте с баком под названием DOTSHELL от греческой компании Atmizoo.

Выражаю благодарность компании Atmizone за предоставленное на тест устройство
Все фотографии кликабельны

Внимание: Всё написанное ниже — является моим личным мнением. Ваше восприятие прекрасного может отличаться от моего. Не только фломастеры разные, но и их коробки!

Устройство предназначено для единственной функции — заменить комплектный бак с необслужкой в моде dotAIO от Dotmod. Однако это же устройство вполне подходит и к клонам dotAIO, и даже к нескольким девайсам от сторонних производителей в том же форм-факторе.

О других устройствах от компании Atmizoo можно почитать по этой ссылке.

Упаковка DOTSHELL RBA

Atmizoo DOTSHELL RBA - упаковка

DOTSHELL RBA продаётся в традиционной для компании Atmizoo металлической коробке, украшенной соответствующим логотипом, одетой в картонный слив со всей необходимой информацией, включая значки сертификатов, предупреждения и ограничения, а также серийный номер и уникальный QR-код.

Atmizoo DOTSHELL RBA - упаковка

Что в коробке

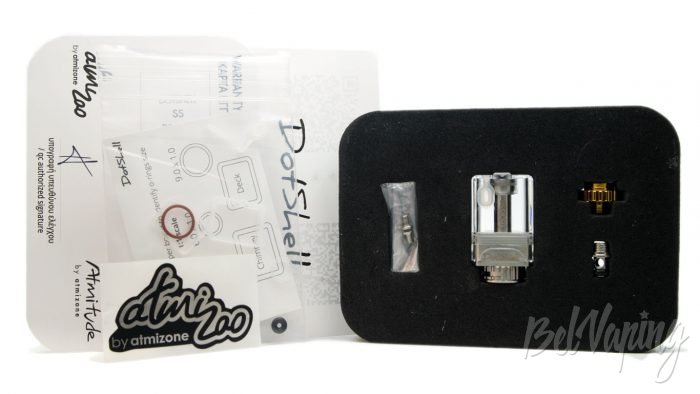

Atmizoo DOTSHELL RBA - комплект поставки

Комплект поставки состоит из самого бака, двух запасных винтов для стоек, переходника на 510 коннектор, второго плюсового пина и пакета уплотнительных элементов.

Atmizoo DOTSHELL RBA - макулатура и документация

Вся документация представлена двумя картонными карточками. На первой кроме названия можно найти два QR-кода, скрывающими за собой ссылки на страницу с подробной инструкцией и службу поддержки. Вторая карточка является сертификатом подлинности и гарантийным обязательством одновременно, на ней можно найти серийный номер устройства и «живую» подпись создателя.

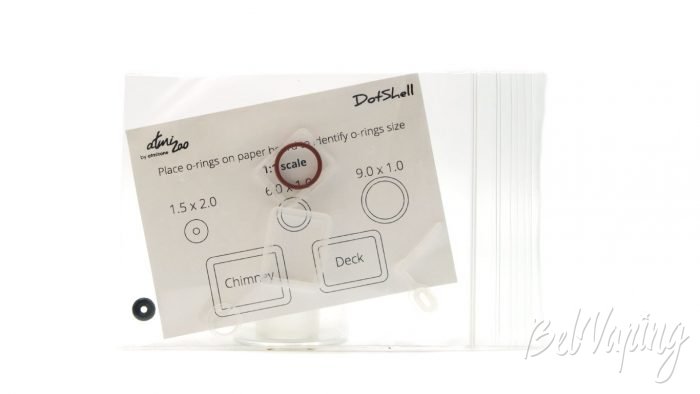

Atmizoo DOTSHELL RBA - запасные части

Все уплотнительные элементы (также традиционно для Atmizoo) имеют свои чертежи в масштабе 1:1 на прилагаемом листке-вкладыше. Не описан тут только запасной клапан для бака.

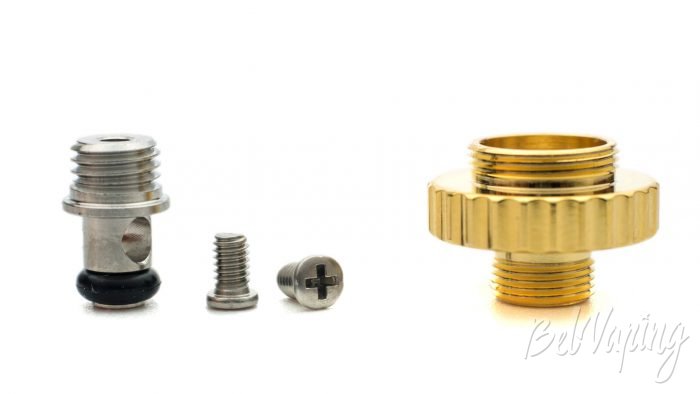

Atmizoo DOTSHELL RBA - комплектные части

На фото выше крупно показан основной комплект запасных частей: плюсовой пин с уменьшенным проходным сечением паровода, два винта и переходник на 510 коннектор.

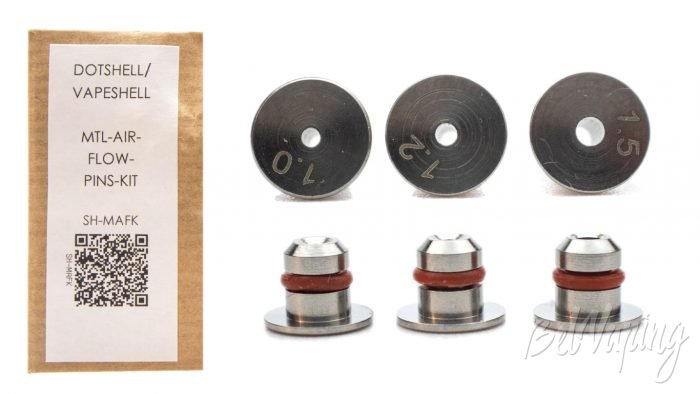

Atmizoo DOTSHELL RBA - дополнительный набор форсунок

Также дополнительно можно приобрести комплект MTL-форсунок. Они упакованы в простой картонный пакетик и впоследствии устанавливаются в стандартный плюсовой пин, уменьшая таким образом диаметр его канала до 1.0, 1.2 или 1.5 миллиметра. Эти же форсунки технически подходят и для другого устройства от Atmizoo — бака VAPESHELL.

DOTSHELL RBA. Конструктив

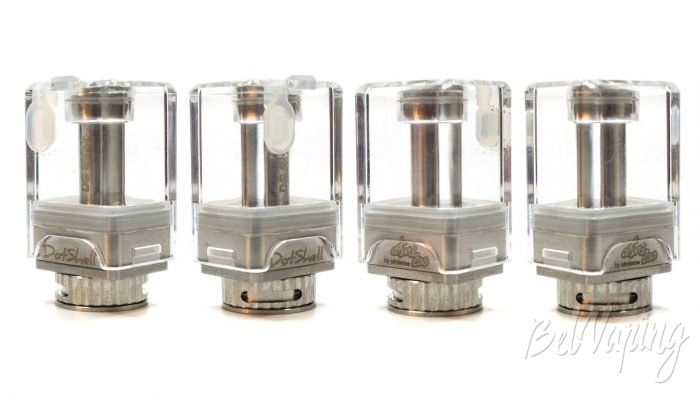

Atmizoo DOTSHELL RBA - внешний вид

Внешне DOTSHELL RBA полностью повторяет формы бака dotAIO, что логично, ведь для его замены он и предназначен. Но если присмотреться чуть внимательнее — сразу видны отличия. Во-первых, это внутреннее устройство, тут нет сменного необслуживаемого испарителя, что позволило значительно увеличить внутренний объём для хранения жидкости. Во-вторых, сразу явно видна разборная конструкция, где нижняя часть отсоединяется и открывает доступ к обслуживаемой базе.

Размеры и особенности DOTSHELL RBA

Размеры 20*16*35 мм
Вес Около 25 грамм
Число стоек / спиралей Две / одна
Объём 3 мл
Расстояния между стойками 12,5/8,5 мм
Место для установки спирали 4,2 мм
Обдув комплектный 2 мм / 3,8 мм
Обдув через MTL форсунки 1,0/1,2/1,5 мм
Регулировка интенсивности обдува Кольцо AFC в основании
Материал изготовления Сталь 316 и пластик
Возможные расцветки Золотой, стальной серый, полночный чёрный, полированная сталь
Цена в официальном магазине Atmizoo
  • Базовый набор€65,72 — 71,92 (цена зависит от цвета исполнения)
  • Изолятор стойки — €6,10
  • Набор форсунок DotShell / VapeShell – MTL Air Flow Pins Kit — €8,58
  • Пластиковая часть бака — €12,40
  • Набор уплотнительных прокладок — 9,92
  • Переходник с кольцом регулировки обдува — 14,42
  • Запасной плюсовой пин  — €7.21
  • Плюсовой пин (стандартный) для установки форсунок- €7.21
  • Изолятор плюсового пина — €4.44
  • База без стоек — €22.46
  • Плюсовая стойка — €7.21
  • Два запасных винта — €2.29
  • Переходник на 510 коннектор — €15.75

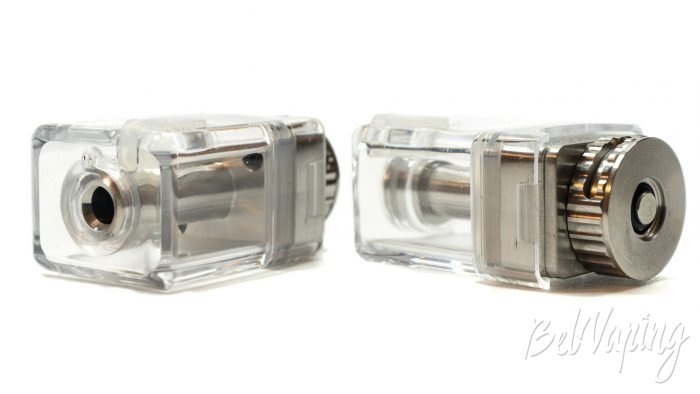

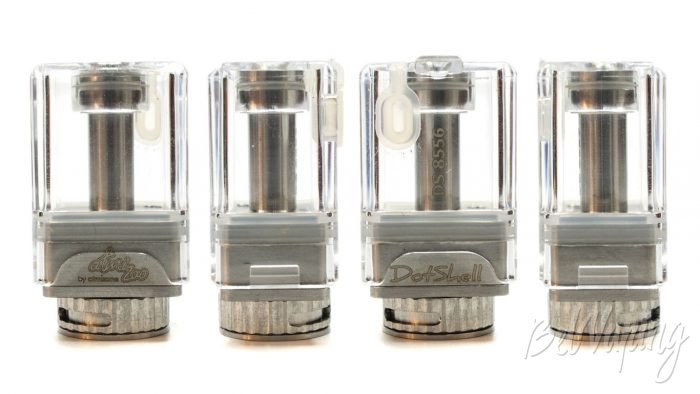

Atmizoo DOTSHELL RBA - внешний вид

Есть и немножко украшений: серийный номер на пароводе и надписи DotSheel и Atmizoo на металлическом основании.

Atmizoo DOTSHELL RBA - внешний вид

Бак целиком пластиковый, сверху в нём полностью плоская поверхность, что обусловлено техническими особенностями. Есть небольшой выступ, который облегчает извлечение бака из мода. Снизу можно увидеть составленную из двух частей стальную базу, куда вкручивается коннектор, совмещённый с механизмом регулировки обдува.

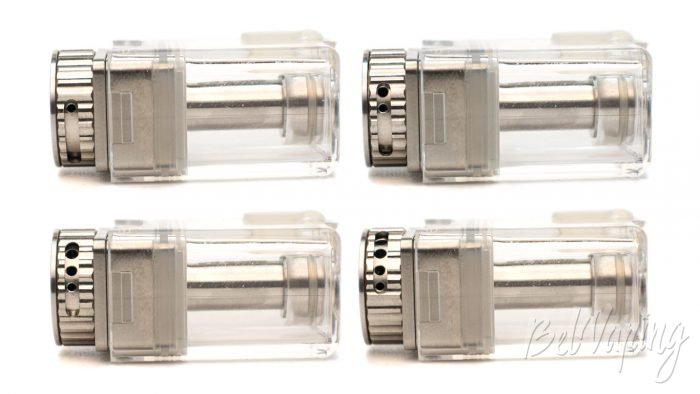

Atmizoo DOTSHELL RBA - регулировка интенсивности обдува

Поворачивая колечко AFC, можно сделать максимально тугую затяжку, оставив только одно самое маленькое отверстие; или же наоборот, открыть все четыре и получить довольно свободную затяжку. Кольцо снаружи снабжено рёбрами, облегчающими поворот, и стопорится в крайних положениях.

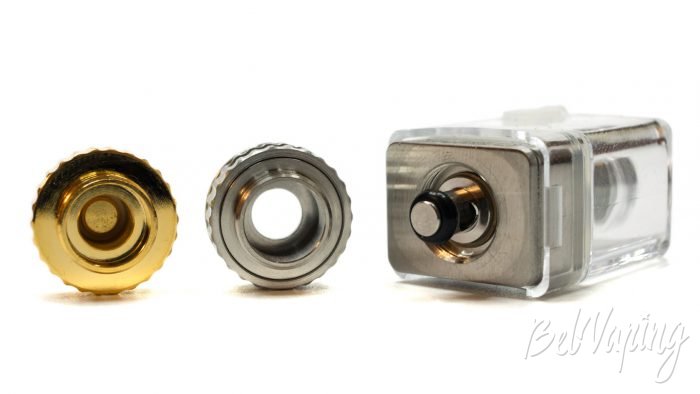

Atmizoo DOTSHELL RBA - установка основания

Для прожига спирали в комплекте есть переходник на 510 коннектор. Он накручивается вместо основного коннектора и всегда выполнен в «золотом» исполнении, вне зависимости от выбранного вами цвета основного устройства.

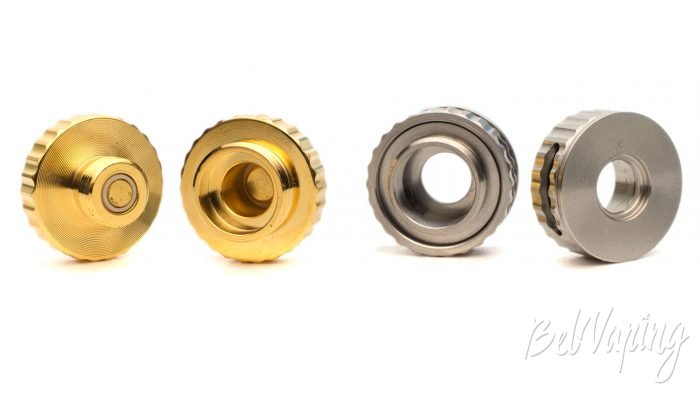

Atmizoo DOTSHELL RBA - основания

Внешний подробный вид обоих оснований отлично виден на фото выше. Рассказывать тут практически нечего, кроме того, что 510 переходник не предназначен для использования на модах с гибридными коннекторами т.к. не имеет выступающего плюсового пина.

Atmizoo DOTSHELL RBA - базовые сопла и их установка Atmizoo DOTSHELL RBA - базовые сопла и их установка

Плюсовых пинов, как я у же писал выше, в комплекте два, с диаметрами для прохождения воздуха ∅2 и ∅3,8 миллиметра. Первый можно использовать в повседневном парении, особенно если вы не докупили MTL-форсунки. А вот второй пригодится или для установки тех самых форсунок, или если вы хотите получить реально свободную затяжку. Лично не пробовал, ИМХО это извращение какое-то, но любители подобного встречаются. Замена пинов довольно проста: откручиваем нижний коннектор и, продев отвёртку в поперечное отверстие пина, выкручиваем его. Тут главное случайно не потерять колечко пластикового изолятора (на фото оно осталось в базе) и плюсовую стойку (ибо она держится исключительно на этом пине).

Atmizoo DOTSHELL RBA - база в разборе Atmizoo DOTSHELL RBA - установка MTL форсунок

Если же вы всё же купили форсунки, то тут для их установки нужно вначале поставить пин с большим отверстием, а потом со внутренней стороны вставить в него форсунку. К сожалению, не снимая намотки сделать это не получится, потому про быстрые замены и мгновенное достижение дзена сразу забываем. Тут же вы можете увидеть примерную конструкцию основной части базы, плюсовой стойки и изолятора между ними.

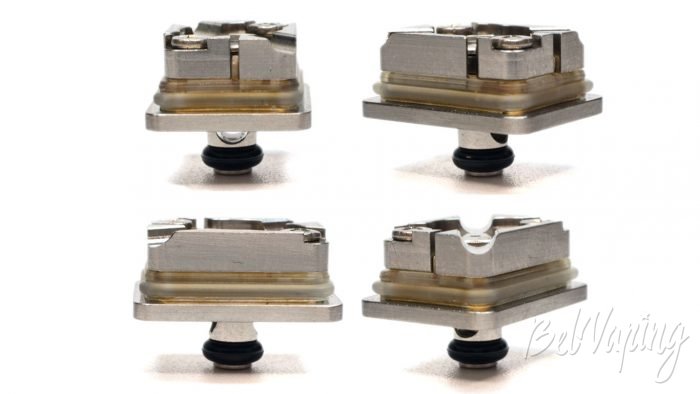

Atmizoo DOTSHELL RBA - база

А вот так выглядит база в собранном состоянии. Она вставляется снизу в паровод и фиксируется в нём хитрым прямоугольным уплотнительным элементом. Хорошо видны зазоры между плюсовой стойкой и минусовым основанием, а также канавку для укладки хлопка.

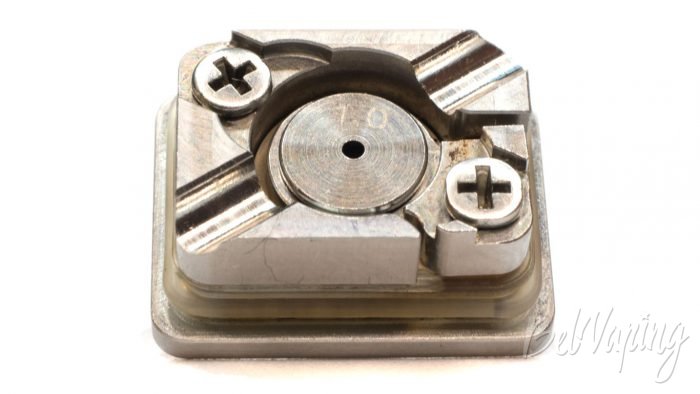

Atmizoo DOTSHELL RBA - стойки

Если посмотреть на базу сверху, то станут видны две «стойки», а если быть более точным, то площадки, в углубления которых укладываются ножки койла и затем прижимаются шляпками винтов.

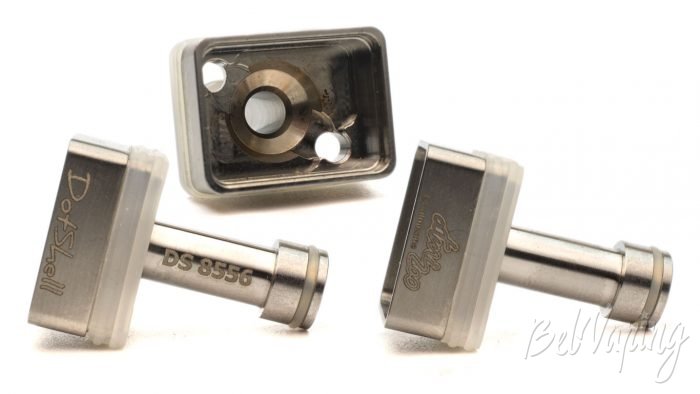

Atmizoo DOTSHELL RBA - испарительная камера

Нижняя часть (база сто стойками) устанавливается в испарительную камеру (на фото она показана без пластикового корпуса бака). Тут конструкция несколько замороченная, но по сути довольно простая. В верхней части вы видите внутренний «ландшафт»: по центру коническое углубление, которое переходит в шахту паровода, именно тут будет размещаться спираль намотки. А вот совсем рядом есть ещё два отверстия и канавки, проточные к центру. Через эти отверстия к намотке попадает жидкость, точнее она попадает как раз на хлопок, заранее уложенный в канавки базы и одновременно попадающий на канавки верхней крышки. Принцип работы, думаю, понятен: хлопок обжимается с двух сторон базой и куполом испарительной камеры, в результате чего жидкость смачивает его, но никак не вытекает через отверстия обдува.

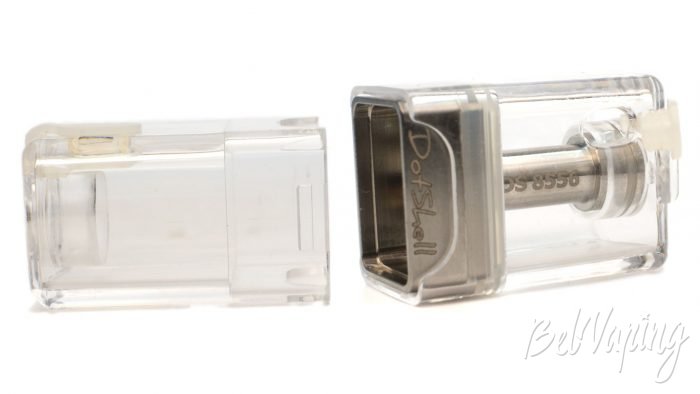

Atmizoo DOTSHELL RBA - бак

Собранная база вставляется в пластиковый корпус бака. Полностью разбирать, как это сделал я для обзора, вовсе не нужно, обслужить устройство можно просто сняв стойки, а подобная разборка будет уместна только для тщательной очистки бака и его промывки.

DOTSHELL RBA. Установка койла и обслуживание

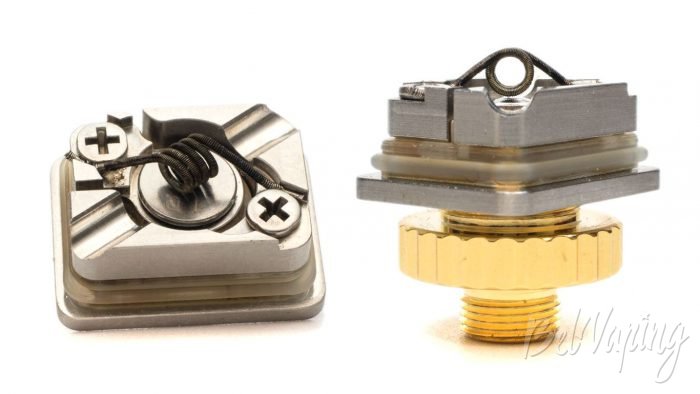

Atmizoo DOTSHELL RBA - установка койла

Установка намотки довольно проста: берём мелкий койлик — на мой вкус оправка в ∅2 мм будет как раз (максимальный же внешний диаметр не рекомендуется использовать более чем 4,2 мм), откручиваем винты, кладём намотку по центру и фиксируем ножки, прижимая их шляпками винтов. Обрезаем выступающие части, стараясь сделать отрез как можно ближе к стенкам базы, если чуть выступают — ничего страшно, тут есть зазор в толщину нижней уплотнительной прокладки, но не более. Потом берёте оправку и поднимаете спираль над воздуховодом, совсем немного, лишь бы не касалось. Ну, или настолько высоко, насколько это позволяет конструкция, лишь бы не было контакта с крышкой испарительной камеры. Сразу желательно при помощи той же оправки выправить положение спирали так, чтобы она была параллельна канавкам по диагоналям базы. Потом ставим переходник на 510 коннектор, прожигаем и правим установленную спиральку. Также технически прожиг можно сделать и без переходника, если у вас например просто нет никакого другого мода: не ставьте хлопок, а собирайте всё просто так и на малой мощности прожигайте внутри батарейного блока. Только не тяните воздух в лёгкие, а наоборот, выдувайте его, предварительно максимально открыв обдув.

Atmizoo DOTSHELL RBA - укладка хлопка Atmizoo DOTSHELL RBA

После установки хлопка просто оставьте его лежать в канавке на основании базы, только подрежьте так, чтобы концы не выступали за края основания, иначе закрыть девайс будет почти невозможно.

Atmizoo DOTSHELL RBA - укладка хлопка Atmizoo DOTSHELL RBA - заправка

Осталось только пропитать хлопок жидкостью, собрать всё вместе и заправить бак через соответствующее отверстие в корпусе. При заправке имейте в виду, что носики далеко не каждого флакона поместятся в горловину, а про заправки из стеклянных пипеток скорее всего придётся забыть, благо в этом формате сейчас уже почти и не выпускается ничего.

DOTSHELL RBA. Личные впечатления

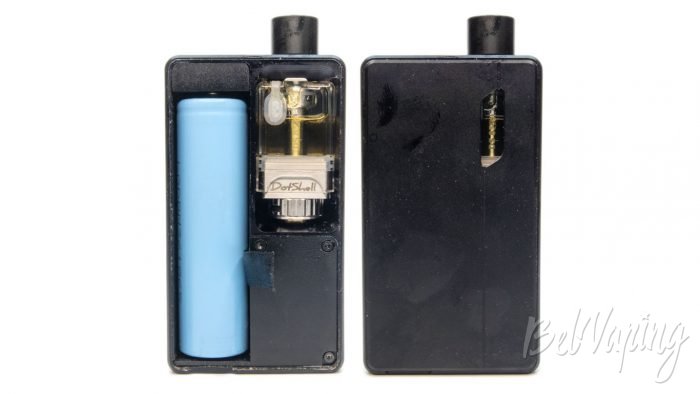

Atmizoo DOTSHELL RBA - установка в батарейный блок

К сожалению, именно того устройства, в которое нужно ставить DOTSHELL — dotAIO, у меня нет. Но зато под рукой оказалось полностью совместимое Manto AIO от Rincoe, куда обзорный бак стал как родной.

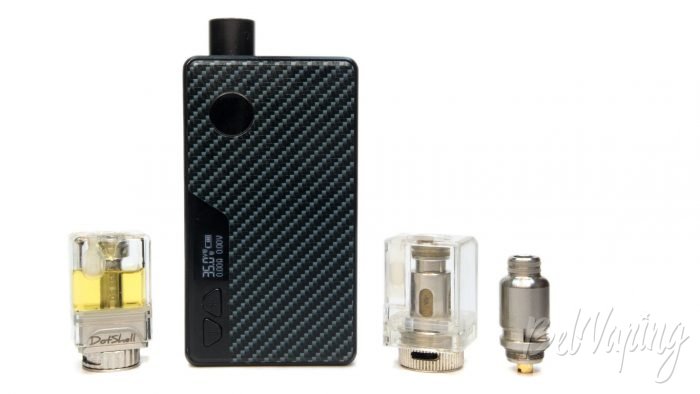

Atmizoo DOTSHELL RBA - сравнение размеров

Сравнивать обычную RBA (о которой можно почитать тут) и это устройство — просто бессмысленно. И не потому, что они дают какое-то кардинально различное количество пара, а потому, что есть огромная разница во вкусопередаче и подстройке намотки «под себя». Используя DOTSHELL RBA у вас развязаны руки в выборе размера и типа койла (хоть какую порнуху ставь, или что-то жирное), можно отрегулировать высоту над отверстием обдува и сам обдув. Ну, а в недостатки могу записать только не самую приятную цену. Больше «докопаться» по сути не к чему.
