Сегодняшний обзор посвящен старомодному, но при этом достаточно новому и очень удобному трубомоду Cthulhu Tube от китайской компании Cthulhu Mod.

Спасибо Евгению m0nah Голубеву за предоставленное для тестов устройство
Спасибо Cthulhu Mod за черный экземпляр устройства

Упаковка Cthulhu Tube Mod

Упаковка Cthulhu Tube Mod

Чем неимоверно удивил производитель на этот раз — богатой упаковкой в виде бардового тубуса с текстурной поверхностью, пришедшей на смену жестяным «консервам», в которых до этого приезжали атомайзеры. Выглядит дорого-богато, даже не верится, что это девайс не «за овердофига», а его легко можно приобрести на «фасте» по цене $30. Упаковка запаяна в пластик, выполняющий контроль вскрытия, на черной наклейке сбоку можно найти ссылки на ресурсы производителя в интернете, название устройства и логотип Cthulhu Mod, а также привычную наклейку с проверкой оригинальности устройства. Правда, ни характеристик, ни комплектации, ни привычного предупреждения, что в куске металла есть никотин, тут нет. У черной версии, приехавшей ко мне немного позже от производителя, была еще круглая наклейка, указывающая на цвет. Сюрпризы на этом не заканчиваются: в тубусе поджидает мешочек, в котором и притаился сам мод.

Комплектация

Комплектация Cthulhu Tube Mod

Инструкция Cthulhu Tube Mod Инструкция Cthulhu Tube Mod

  • Трубомод Cthulhu Tube Mod
  • Инструкция
  • Карточка с предупреждениями и законом Ома

Кроме самого девайса можно найти инструкцию на шести языках, включая машинный и немного бестолковый русский перевод («закрутите крышку против часовой стрелки», — речь про то, что надо открутить), но ознакомиться в данном случае с мануалом и предупреждениями все же стоит: на сайте и в инструкции указаны одни, а на бумажке с предупреждениями другие параметры, а точнее, нижний порог поддерживаемого сопротивления.

Запасная плата Cthulhu Tube Mod Запасная плата Cthulhu Tube Mod

Кто не рискует полагаться на надежность китайской техники и обычные параноики могут приобрести запасную плату (стоимость — $5), которая приедет к вам в небольшом пластиковом кейсе с запасным винтом.

Внешний вид и конструктив Cthulhu Tube Mod

Внешний вид Cthulhu Tube Mod

Если при взгляде на Cthulhu Tube у вас возникает чувство дежавю, то вы не одиноки, девайс на самом деле довольно сильно напоминает небезызвестную «птичку» от российских мододелов — Colibri Mod. Это такой же трубомод с боковой кнопкой и платой, призванной защитить пользователя и аккумулятор «в случае чего», и очень простым и минималистичным дизайном. И забавным логотипом Ктулху внизу, вызывающим скорее ассоциации не со злобным чудовищем из произведений Лавкрафта, а больше с осьминожкой из старого советского мультфильма. Поверхность мода имеет чуть матовую, «сатиновую» фактуру, т.е. похоже, что после токарной обработки девайс не полировался, но именно благодаря незаметным полоскам от резца труба не скользит в ладони, а приятно «шуршит» и под ногтями издает звук, как виниловая пластинка.

CthulhuMod Cthulhu Tube MOD. Первый взгляд

Изображение с сайта www.cthulhumod.com

Компания выпускает два варианта устройства — неокрашенная нержавейка (к сожалению, не указана марка стали) и анодированное черное покрытие, которое с момента запуска устройства успели уже доработать.

Характеристики Cthulhu Tube Mod

  • Диаметр: 24 мм
  • Посадка атомайзера: 22 мм
  • Высота: 80 мм (для аккумулятора 18350 — 50 мм)
  • Вес: 113 г (с аккумулятором 18650: 161 г)
  • Поддерживаемые аккумуляторы: 18650/18350
  • Боковая кнопка
  • Двойной мосфет
  • Защита от переполюсовки
  • Поддержка сопротивления: от 0,1 Ом
  • Максимальный выходной ток: 40А
  • Снабжен изоляторами
  • Два отверстия вентиляции

Коннектор Cthulhu Tube Mod Внешний вид Cthulhu Tube Mod снизу

По классике жанра сверху находится 510 коннектор, на площадке которого китайцы даже не потрудились сделать хоть небольшую ванночку или какой-то рельеф, чтобы атомайзеры не прилипали к моду. Так что они с радостью это и делают, а вы, уже без радости, ищите кожаные рукавицы и ремень, чтобы открутить свой бак с Cthulhu Tube Mod. Кроме того, девайс позиционируется как равно подходящий и к атомам на 22, и на 24 мм, для чего фаской диаметр уменьшен до 22 мм. Снизу находится небольшая крышка, но не батарейного отсека, а подстройки под высоту аккумулятора, выкрутить ее наружу полностью не получится. Подробнее как она работает, мы рассмотрим чуть ниже. На ней есть гравировка с названием устройства и серийным номером экземпляра. Очень приятно скруглен нижний край, здесь нет углов или острых фасок, из-за этой небольшой особенности девайс очень приятно лежит в руке.

Merlin Nano MTL RTA (18 мм) на Cthulhu Tube Mod (18350)

Pixie RDA (22 мм) на Cthulhu Tube Mod Kayfun Prime RTA (22 мм) на Cthulhu Tube Mod Wake RTA (24 мм) на Cthulhu Tube Mod

В общем, на фотографиях выше можно оценить, как выглядит Cthulhu Tube Mod с разными атомайзерами, и на мой субъективный взгляд, для 24 мм он подходит гораздо лучше, чем для 22 мм. И просто рожден для Merlin Nano MTL RTA! Но это лишь дело вкусовщины.

Крышка Cthulhu Tube Mod

Чтобы добраться до отсека и запустить устройство, необходимо открутить нижнюю часть трубы, в которой находится крышка. Или центральную. Или верхнюю. В общем, где труба у вас разберется, туда аккумулятор и вставляйте, а разобраться она может рандомно. Я конечно утрирую, но шанс раскрутить девайс не там, где вы планируете, отнюдь не иллюзорен, все резьбы одинаковые. На внутренней поверхности крышки можно увидеть небольшой выступ контакта и отметку полярности, банки следует устанавливать плюсом вниз.

Разборка Cthulhu Tube Mod Изоляторы в Cthulhu Tube Mod

Резьбы в черной версии Cthulhu Tube Mod

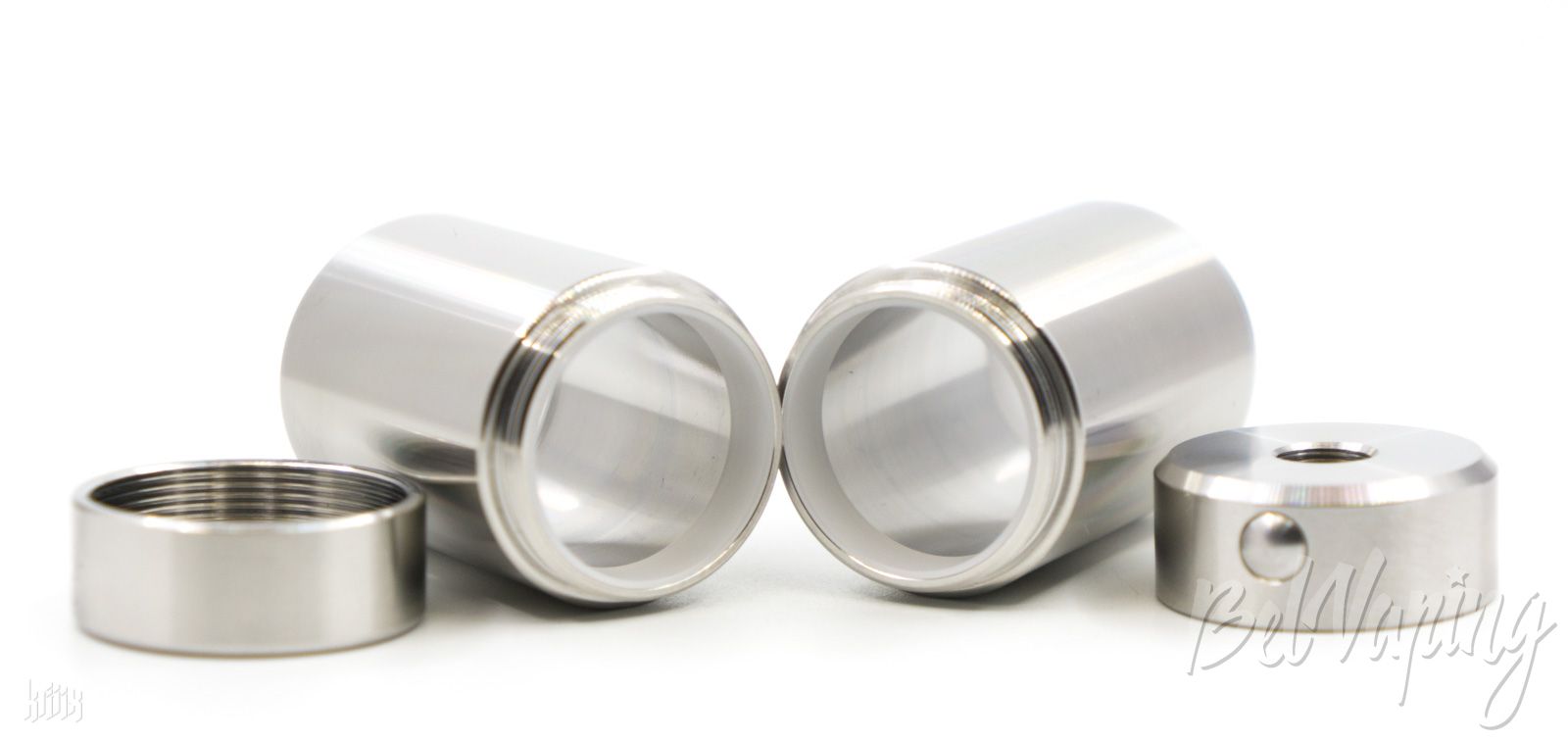

Конструкция трубы состоит всего из пяти деталей: нижней крышки с подстройкой под аккумулятор, проставки для использования с аккумуляторами 18650, стакана для 18350 и верхней крышки, где размещаются плата и кнопка. На внутренней поверхности обоих стаканов можно увидеть белые пластиковые кольца, выполняющие роль защиты от короткого замыкания при поврежденной изоляции аккумуляторов. Естественно, это действенная мера, так как банка благодаря этим кольцам не касается трубы, но только при условии, что плюсовой контакт в аккумуляторе не продавлен, иначе минус (он идет по корпусу банки) все же может коротнуть с крышкой, а по корпусу мода проходит плюс. Поэтому лучше все же поглядывать за состоянием оплетки ваших элементов питания.

Резьбы в Cthulhu Tube Mod

Обработка ни внешних поверхностей, ни внутренних, ни резьб не вызывает вообще никаких вопросов, все выполнено не то чтобы замечательно, а просто безукоризненно. Точно также собирается и разбирается устройство без малейших заеданий и закусываний.

Внешний вид Cthulhu Tube Mod для 18350 (слева), 18650 и аккумулятор 18650

Гравировка Cthulhu Tube Mod

Конструкция трубы предусматривает использование как 18350, так и 18650, причем достигается это установкой еще одного стакана, т.е. в итоге ток проходит через достаточно большое количество резьб (подстроечная крышка -> нижняя крышка -> стакан-проставка для 18650 -> основной стакан для 18350 -> верхняя крышка -> плата -> коннектор атомайзера), поэтому очень желательно следить за их чистотой. Благо, нержавейка в этом плане хоть и не самый кондуктивный металл, но зато неприхотлив в уходе. Тем более, что мод заточен больше под использование MTL-атомайзеров, чем для сурового выдувания облаков на лютом сабоме. Хотя работает довольно неплохо и с низкоомными намотками. И нет, я не могу без улыбки смотреть на гравировку с детенышем Ктулху…

Установка аккумулятора в Cthulhu Tube Mod

Подстройка ккумулятора в Cthulhu Tube Mod Подстройка ккумулятора в Cthulhu Tube Mod

Как мы уже выяснили, аккумулятор устанавливается плюсом вниз, тут вполне логично находятся и отверстия для аварийного вывода газов. Перед установкой свежей банки подстроечную крышку следует немного выкрутить (против часовой стрелки), чтобы можно было уверенней собрать трубу. После сборки подстройку следует прижать, чтобы обеспечить контакт аккумулятора с платой, сильно пережимать не стоит, можно повредить электронику, но и не дожимать нельзя — девайс просто не будет работать. К слову, если вы решили убрать девайс в карман, то достаточно лишь чуть-чуть открутить подстроечную крышку, чтобы пропал контакт и можно было уже не бояться случайного срабатывания.

Установка аккумулятора в Cthulhu Tube Mod

Верхняя крышка, под которой притаились плата и кнопка, легко откручивается со стакана, вы при желании можете даже сюда устанавливать аккумулятор, главное, не забывать, что перед сборкой необходимо немного отпустить подстроечную крышку, а банка должна стоять плюсом вниз.

Плата Cthulhu Tube Mod Кнопка Cthulhu Tube Mod

Боковая кнопка имеет сферическую форму, т.е. ее легко найти на ощупь и довольно приятно нажимать пальцем, клик практически неслышный, но чувствительный, нажатие требуется ровно такое, чтобы не было случайного срабатывания, а при использовании не надо было давить до боли в подушечке пальца. Особая гордость производителя — плата, снабженная аж двумя мосфетами и поддерживающая защиту от переполюсовки (я так и не рискнул провести эксперимент, устройство надо после обзора все же вернуть владельцу в исправности), сопротивление от 0,1 Ом (в предупреждении, которое шло с модом, указаны немного другие цифры: 0,15 Ом для 18650 и 0,5 Ом для 18350) и максимальный ток до 40 А.

Плата и крышка Cthulhu Tube Mod Верхняя крышка Cthulhu Tube Mod

Чтобы добраться до кнопки и платы, необходимо выкрутить лишь единственный винт, удерживающий ее. Если с механической частью все просто, то с электронной немного интересней: с момента выпуска мода Cthulhu Mod успели доработать свою плату и выпущенные после 19 февраля 2018 устройства получили обновленную начинку. Изменениям подвергся центральный контакт, сплав которого заменили и он перестал ломаться при деформации, под ним также появилась небольшая силиконовая шайба, которая не дает прогибаться пластине при установке атомов с длинными пинами и работает как возвратная пружина. Плюс к этому вся плата теперь залита лаком, чтобы исключить повреждение при попадании на нее жидкости из подтекающего атомайзера.

Впечатления

Berserker MTL RTA (24 мм) на Cthulhu Tube ModВ первую очередь девайс интересен тем, что за небольшую стоимость вы получаете «защищенный мехмод» (по сути, это все же электронный мод с некоторыми защитами, но работающий ровно как механический, т.е. отдает все напряжение на аккумуляторе), еще и с боковой кнопкой, универсального формата (18650 и 18350), отлично годящийся для создания компактной связки с MTL-атомайзерами. Выполнено устройство просто отлично (напомню, это приобретенный на фасте экземпляр, а не присланный для обзора), обработка великолепная, подача так вообще на загляденье, многие производители дорогих оригинальных девайсов могут позавидовать такой красоте. В девайсе не понравился лишь диаметр 24 мм, все же для настоящего «олдскула» хотелось бы видеть не просто посадку под 22 мм, а именно трубу такого диаметра, на мой взгляд, тот же Berserker MTL RTA здесь выглядит гораздо лучше, чем Kayfun Prime. Но это лишь вопрос вкуса, работает-то Cthulhu Tube замечательно и с одним, и с другим. Точно также без проблем запустился и Wake RTA с намоткой 0,12 Ом, что бы там ни писал производитель в своем предупреждении. Правда, тестировал я такую связку недолго и с некоторой опаской, мало ли «надежная китайская электроника» прикажет долго жить прямо у меня в руках. В остальном, устройство требует довольно аккуратного обращения: плата при пережатии крышки может запросто повредиться, но уже не боится попадания жидкости (если верить Cthulhu Mod). А вот отключение, или элементарная защита от переразряда не предусмотрены, я целенаправленно (пара практически уже не было), но все же умудрился высадить аккумулятор до 2,2 В. Так что просто следите за количеством пара, которое производит ваш атомайзер. Хотелось бы еще, чтобы труба была не разборная, а в комплекте было два стакана, каждый под свой аккумулятор. Но это так, личные «хотелки».

Сравнение размеров (слева направо): Kraken от FIR, Cthulhu Tube Mod, Constanta Helix

Как было сказано выше, самое сладкое в девайсе — цена. На разнообразных китайских площадках Cthulhu Mod можно купить примерно за $25-35, и это стоимость за оригинальный девайс от известного производителя.
