Обзор Cthulhu RBA AIO BOX

Сегодня я подробно расскажу об AIO устройстве от китайской компании Cthulhu Mod, которое имело ощутимые шансы стать народной «коробочкой» – одноименный Cthulhu AIO BOX.

Спасибо Hot Coil за возможность прикоснуться к прекрасному

Упаковка Cthulhu RBA AIO BOX

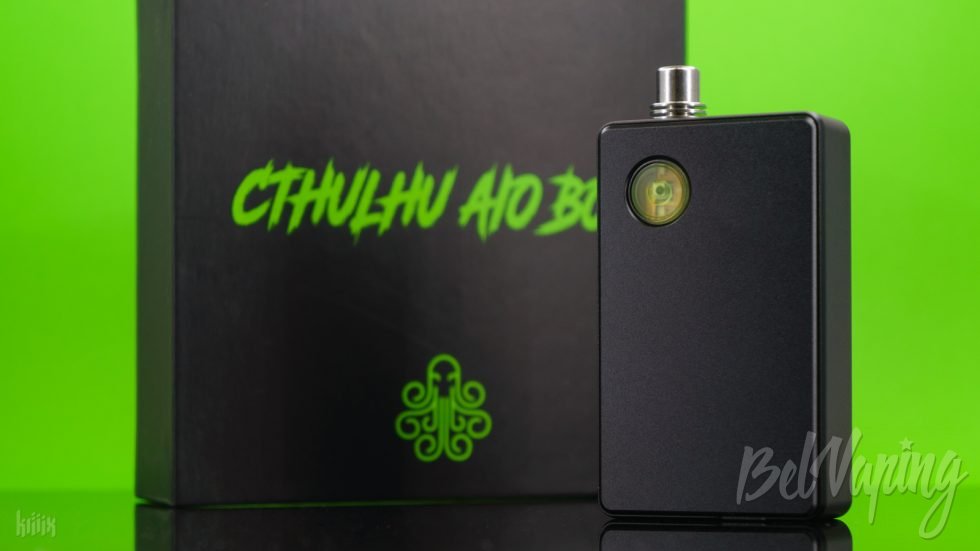

Девайс попал ко мне в руки в черной квадратной упаковке с кислотно-зелеными надписями: название девайса CTHULHU AIO BOX, лого производителя на лицевой стороне (справа вверху есть еще и черный кружок, который обозначает цвет оформления) и перечисление основных достоинств вашего приобретения на обороте. Также сзади есть две наклейки, на одной уже английским по белому указан цвет (Elegant Black), на второй находится QR-код, позволяющий определить подлинность устройства. Под крышкой помимо мануала нас встречает остальное содержимое, аккуратно разложенное по своим отсекам.

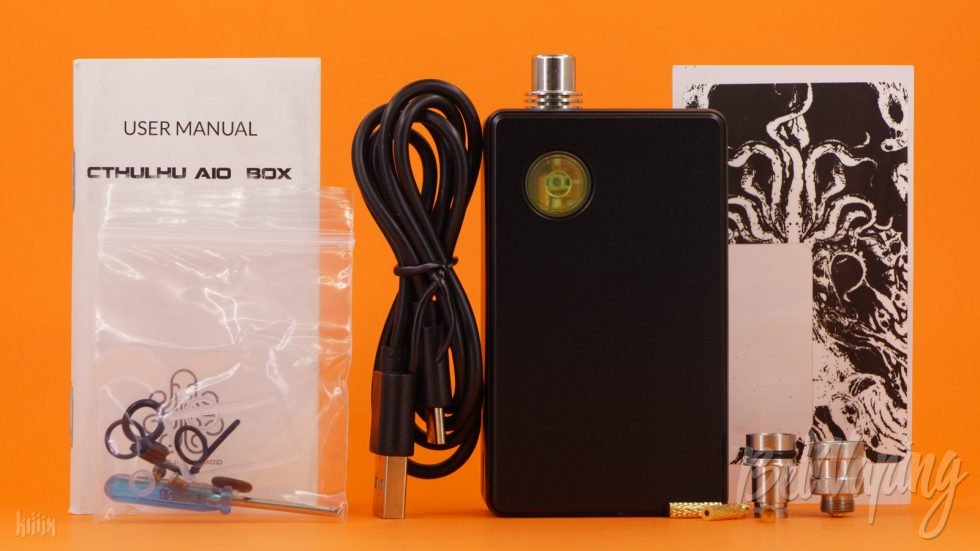

Комплект Cthulhu RBA AIO BOX

• Мод Cthulhu RBA AIO
• Бак CM RBA TANK
• Дриптип
• Пакет с допами
• Сменные жиклеры
• Адаптер для 510 коннектора
• Адаптер для испарителей Aspire Nautilus
• Зарядный кабель USB Type-C
• Руководство пользователя

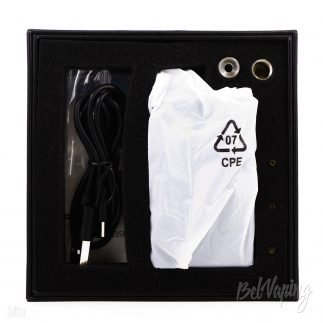

Сам девайс находится в матовом пакетике в своем отделении, рядом с ним лежит неплохой метровый кабель USB Type-C, а правее в круглых углублениях – сменные жиклеры и два адаптера. Особо примечательно тут выглядит стикер, который, по всей видимости, был заказан владельцем девайса отдельно. В официальном магазине производителя эта унылая хрень красота с ликом Древнего бога со звезд, которую можно наклеить со стороны атомайзера, стоит $1,99 за 5 штук. Если вы захотите еще такую же на противоположную сторону, придется выложить еще $2,99 за те же пять стикеров.

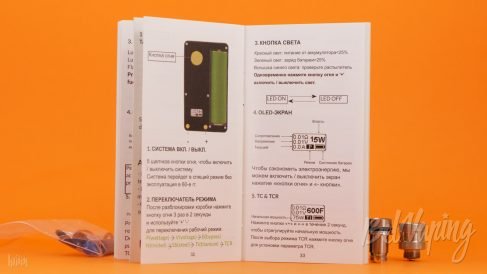

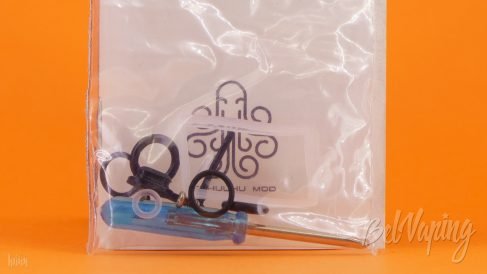

Оринги, прочие резинки, болтики и «классическая» синяя крестовая отверточка заботливо сложены в зип-пакетик. Многостраничная инструкция оказалась мало того что с неплохими иллюстрациями (впрочем, объясняющими далеко не все, что касается обслуживания и запуска девайса), так еще и многоязычной. И, что еще более удивительно, с русским переводом. Правда, качество этого самого перевода способно потягаться с ужасом, вызываемым «Некрономиконом» Говарда нашего Лавкрафта.

Внешний вид и конструктив Cthulhu RBA AIO BOX

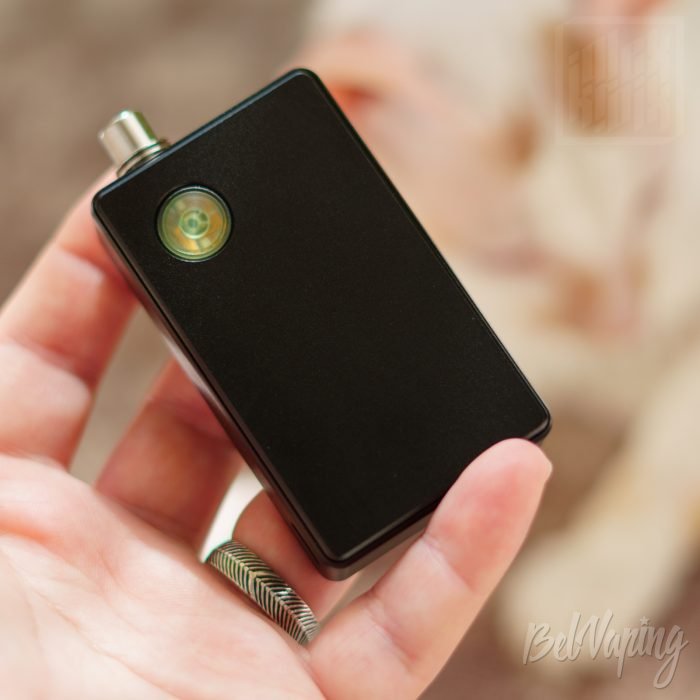

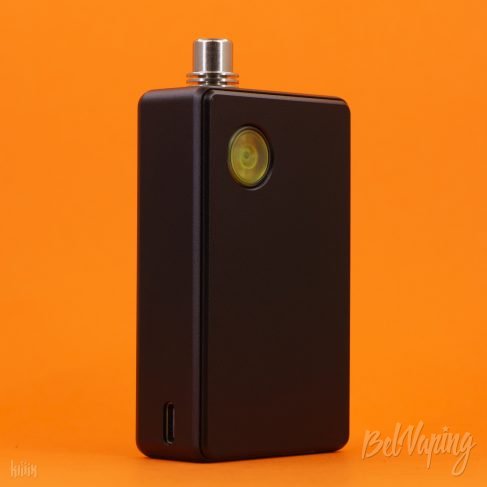

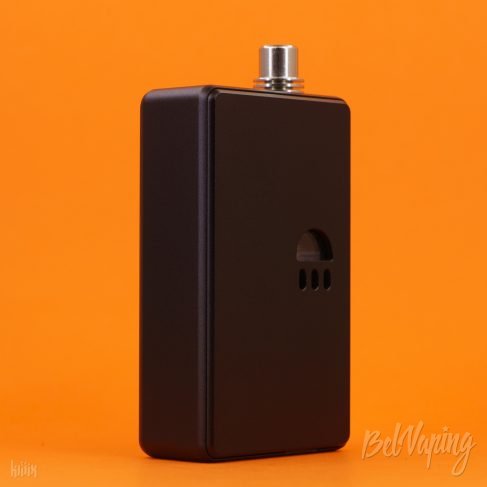

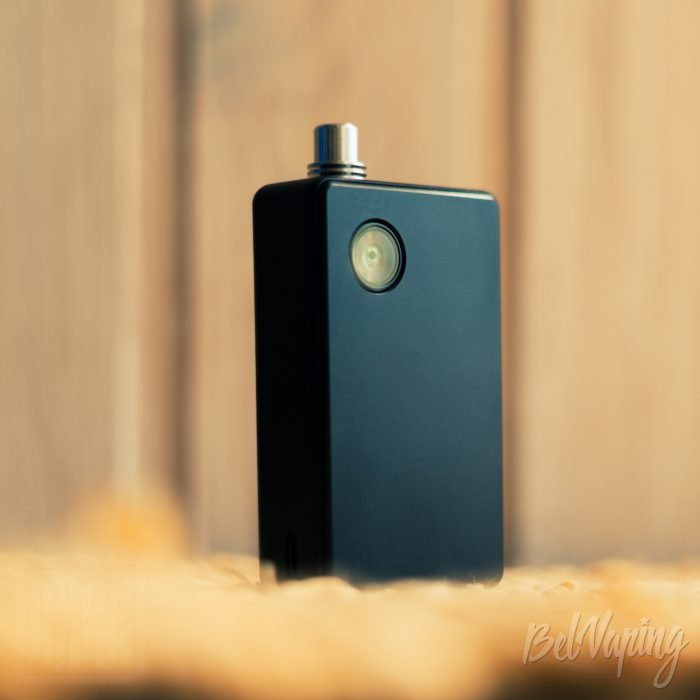

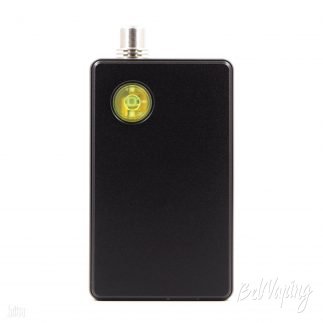

Назвать «стоковый» внешний вид Cthulhu AIO оригинальным не получится при всем желании: строгая коробочка со скругленными углами и ребрами (куда только Apple смотрит?!), боковой кнопкой на одной стороне и окошком в виде медузы, через которое можно наблюдать за уровнем жидкости в атомайзере, на противоположной. Все остальные элементы управления, включая экран, как зачастую принято среди подобных девайсов, спрятаны под одной из крышек. И если вы раньше не имели дело с AIO-боксами, то запомнить, что именно под какой находится, получится далеко не сразу. Поверхность корпуса вроде как матовая, но каким-то чудом умудряется быть скользкой и одновременно собирать все отпечатки даже казалось бы сухих пальцев. Впрочем, избежать этого можно заморочившись покупкой разных допов и украшением своего девайса.

Я не зря написал про «комплектный» набор, ибо со времени появления на рынке – а прошло уже более полугода, – и сам производитель, и многочисленные мастерские успели наклепать т.н. «кастома», позволяющего превратить ваш девайс если не во что-то похожее, то не менее интересное и бодрое, чем сам «великий и ужасный» Billet Box. И речь не только про скучные наклейки на внутреннии стенки мода, но и про прозрачные корпуса и дверки, дриптипы, разноцветные кнопки, альтернативные атомайзеры и даже подставку под BORO-баки. Однако даже в стоковом виде перед нами, как заявляет компания Cthulhu Mod, the smallest 18650 regulated boro device on the market. Правда, на коробке эта фраза звучит немного иначе: One of the most compact and light 18650 BORO devices. В общем, будем считать, что просто «маленький и легкий».

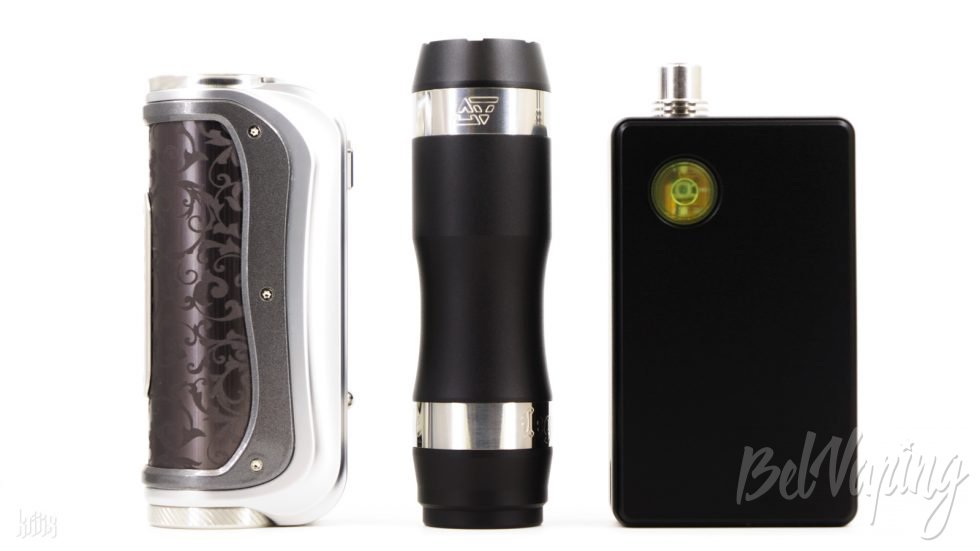

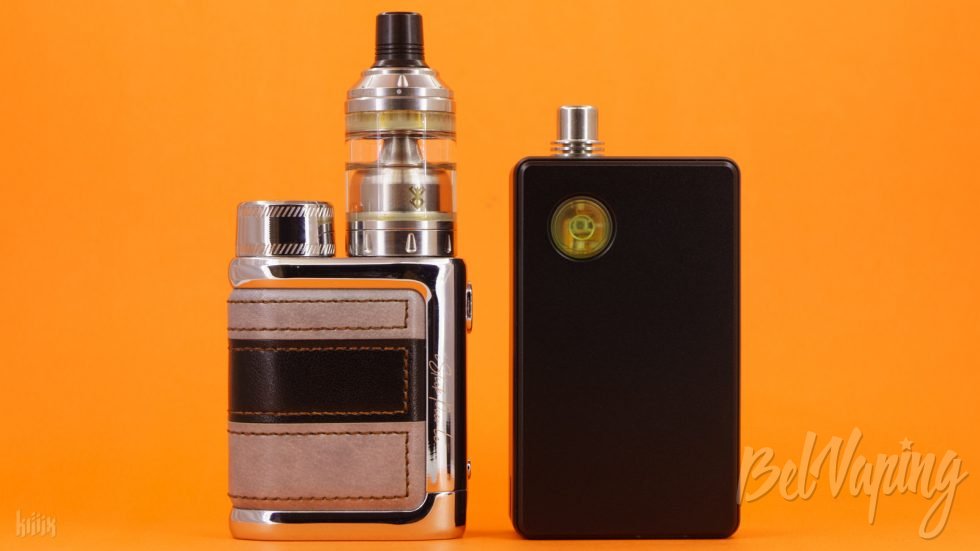

Несомненно, компактность влияет на впечатление (то, что наши западные коллеги называют Experience) от вейп-устройства, но, на мой взгляд, именно тут миниатюрность не пошла ему на пользу. То ли сказывается полное отсутствие опыта пользования AIO-устройствами лично у меня, то ли на самом деле виноваты размеры бокса, но иногда обращаться с ним не совсем удобно. Да, он отлично вмещается в карман шортов, прекрасно лежит в руке, но, чтобы попасть по кнопке, при парении корпус приходится удерживать буквально двумя-тремя пальцами. Или, как альтернативный и более удобный вариант – держа в кулаке и нажимая на кнопку внутренней стороной фаланги большого пальца.

Цвета Cthulhu RBA AIO BOX от компании Cthulhu Mod

Изначально компанией было представлено только четыре цвета покраски корпуса, чуть позже к ним добавились еще два, «гламурные». Сегодня выбор Cthulhu RBA AIO BOX и в стоке выглядит довольно привлекательно: розовый, «океанский синий», «полуночный зеленый», «элегантный черный», «нефритовый зеленый» и золотой.

Характеристики Cthulhu RBA AIO BOX

• Материал корпуса: авиационный алюминий
• Габариты: 80 * 48,2 * 22,8 мм (92,5 мм высота с комплектным дриптипом)
• Работа от аккумулятора: 18650
• Входное напряжение: 3,4 – 4,2 В
• Максимальная выходная сила тока: 25 А
• Вес: 112 г (160 г с аккумулятором и заправленным баком)
• Бак CM RBA TANK (совместим с BORO Tank/Billet Box)
• Емкость бака: 6 мл
• Самостоятельная установка спирали в RBA или работа на испарителях Aspire Nautilus
• Режимы: вариватт, варивольт, bypass, температурный контроль (никель, титан, нержавейка, TCR)
• Выходная мощность: 5 — 60 Вт
• Выходное напряжение: 1 — 8 В
• Регулировка температуры: 200 – 600°F/ 100 – 315°C
• Поддерживаемое сопротивление: 0,1 — 3,0 Ом
• Сменные жиклеры: ∅0,8/1,2/1,6/2,0 мм
• Регулировка затяжки: AFC
• Боковая заправка бака
• Экран: 0,49″
• Зарядка током: 5В/1А
• Цвета: Elegant Black, Elegant Gold, Hot Pink, Jade Green, Midnight Green, Pacific Blue

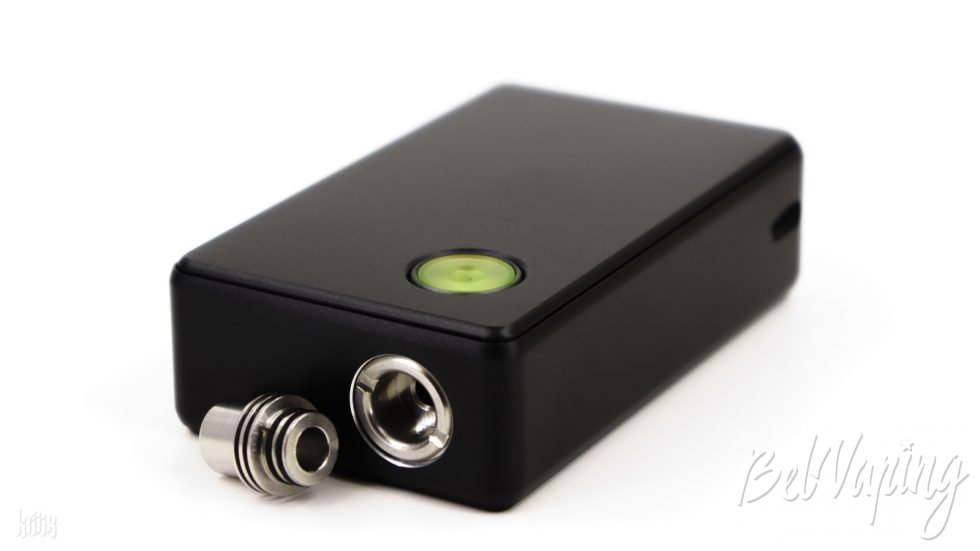

Устройство не изобилует внешними элементами, снизу нет ничего, кроме выемок для ногтей, без которых снять дверки станет серьезной проблемой. Сверху находится стандартный 510 дриптип. Экземпляр, которым производитель комплектует устройство, не особо интересен, однако довольно функционален – подойдет как для старомодного MTL с микрокоилом, так вполне справится и с паром от какой-нибудь микро-порнухи, чему способствуют радиаторные ребра в нижней части. Единственное «но» – хотелось бы, чтобы диаметр ребер был чуть больше, чтобы он прикрывал гайку под дриптипом. А еще лучше, чтобы дриптип позволял выкручивать гайку, служа ключом.

Дриптип держится на двух орингах, не слетает, но и открутить гайку не позволяет – плотности сцепления не хватает. Или хромает качество резьб в корпусе и гайке. Но про это речь пойдет чуть ниже. Подбор альтернативного дриптипа может оказаться проблемой, из перепробованных мною пяти-шести экземпляров в Cthulhu AIO влезло только два. Одним из тех, которые подошли, оказалась любимая гландочесалка от Батарейкина, добавившая к высоте сетапа лишних 4,5 см. В других либо основание оказалось слишком высоким (дриптип не садился до конца), либо диаметр посадки больше (они просто не влезли). В общем, будьте готовы к такому повороту. Под дриптипом находится гайка с прорезями под монету, одновременно служащая и для установки дриптипа, и удерживающая внутри корпуса бак.

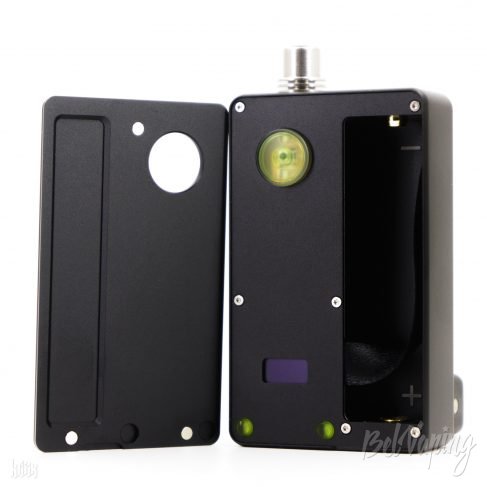

Весь функционал и «красота», как было сказано выше, прячутся за панельками. Чтобы потом не возвращаться к этому вопросу, сразу хочу сказать, что дверка со стороны аккумуляторного отсека имеет небольшой, практически незаметный, но все же люфт. В остальном, магниты достаточно мощные, чтобы ваш девайс от малейшей встряски не разлетался на несколько деталей. Снимаются боковушки с заметным сопротивлением. Под кнопки управления, аккумулятор и даже для возможного конденсата внутри сделаны углубления.

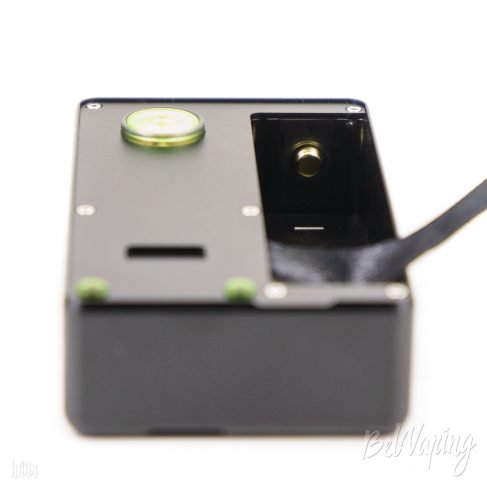

В батарейном отсеке предусмотрена ленточка для удобного извлечения элемента питания, достаточно длинная и для своих задач, и чтобы иногда оставаться торчать из-под крышки – ее придется аккуратно заправлять перед каждой установкой панели. Внутри отсека белой краской подписана полярность: верхний, минусовой контакт, подпружинен и отлично удерживает банку (но ударом об ладонь аккумулятор можно вытряхнуть), нижний, плюсовой, – фиксированный. К слову, учитывайте, где «-» и «+», если купите прозрачные панельки и захотите «одеть» ваш аккумулятор в красивую термоусадку. В моем случае девочки и надписи ODB смотрят головами вниз, что будет видно на фотографиях дальше.

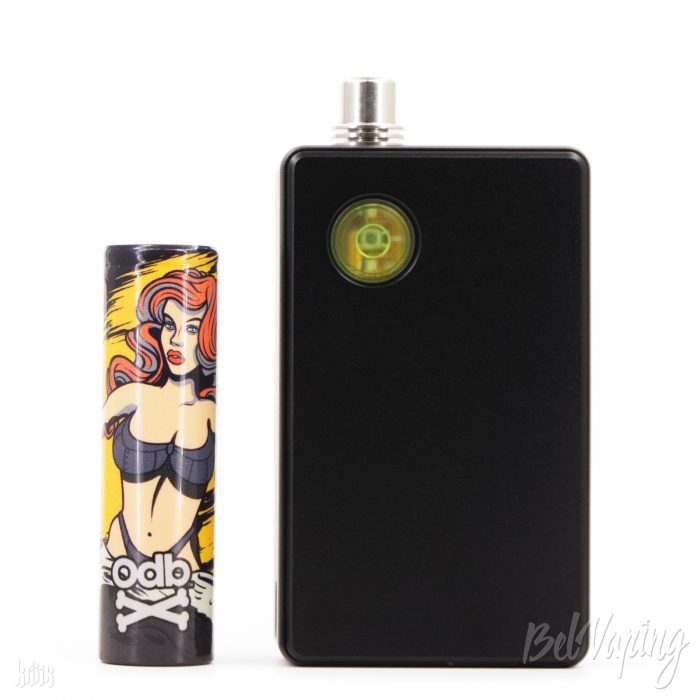

Работает девайс от одного 18650, что и позволяет производителю говорить про «самый маленький AIO с BORO-атомайзером» в данном классе. Как обычно, производитель рекомендует использовать высокотоковые аккумуляторы для использования в устройстве. Хотя если вы не планируете подниматься выше 10-15 Ватт, целесообразнее будет подыскать элементы питания с большей емкостью. Например, из тех, которые рекомендует Mooch.

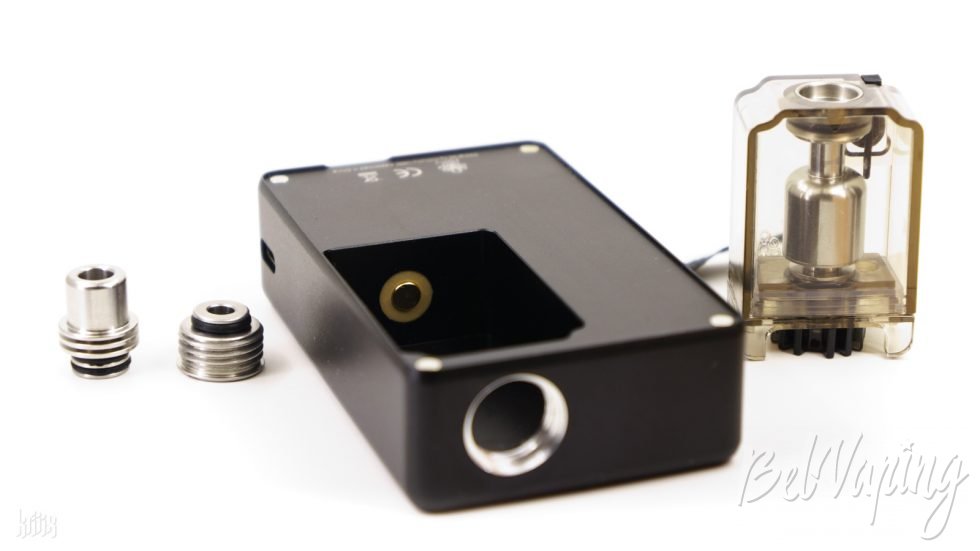

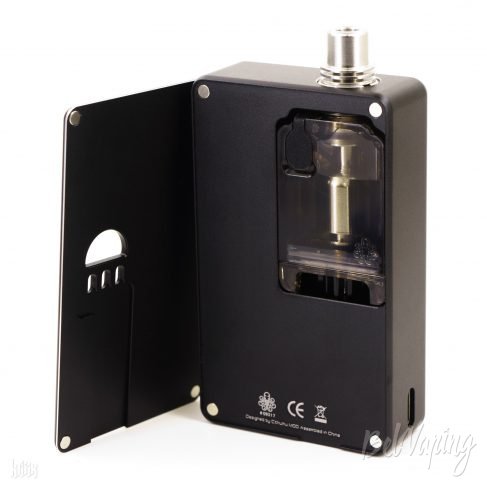

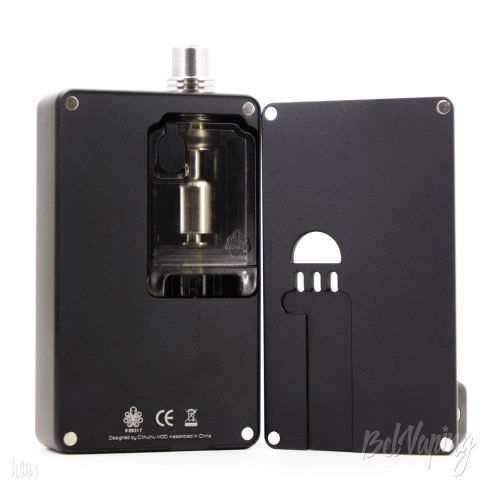

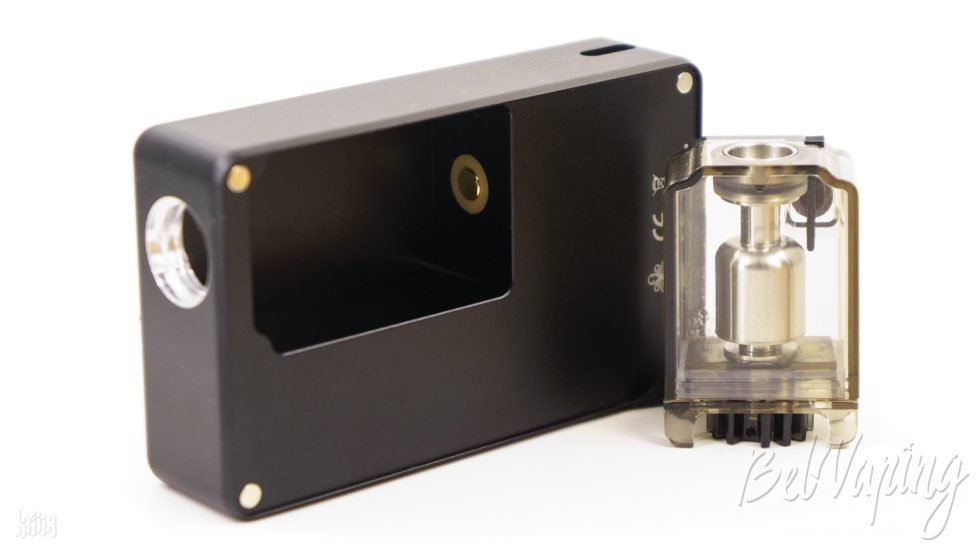

С противоположной стороны от аккумулятора разместился отсек с BORO-баком CM RBA TANK, который можно использовать во всех AIO-девайсах со схожим с Billet Box конструктивом. Чтобы добраться до самого бака, необходимо выкрутить гайку под дриптипом. И корпус, и гайка выполнены из алюминия. И тут то ли в материале причина, то ли в качестве обработки, но каждый раз крутить ее – мучение. Только пальцами без заветной монетки или отвертки у вас не получится ни бак нормально прижать к контакту, ни выкрутить саму гайку для обслуживания атомайзера.

Бак Cthulhu RBA AIO BOX (CM RBA TANK)

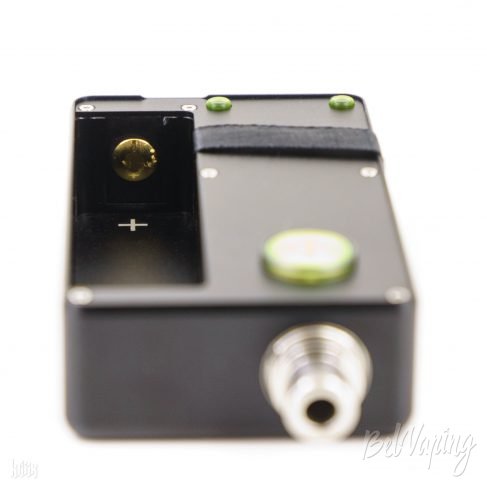

После выкручивания гайки бак легко извлекается (я бы даже сказал, вываливается), и теперь его можно рассмотреть подробнее. Внутри отсека для бака на дне находится лишь пятачок плюсового контакта, «-» проходит по всему корпусу устройства.

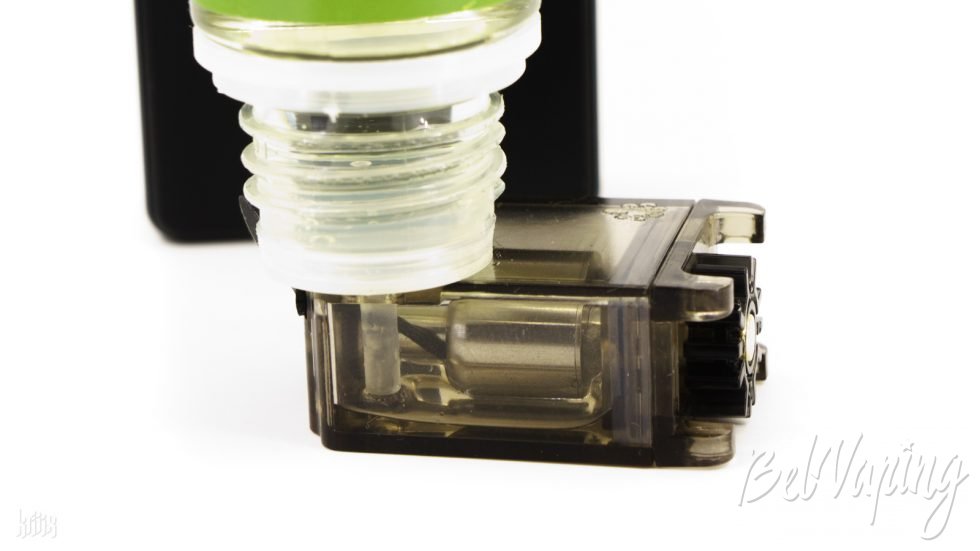

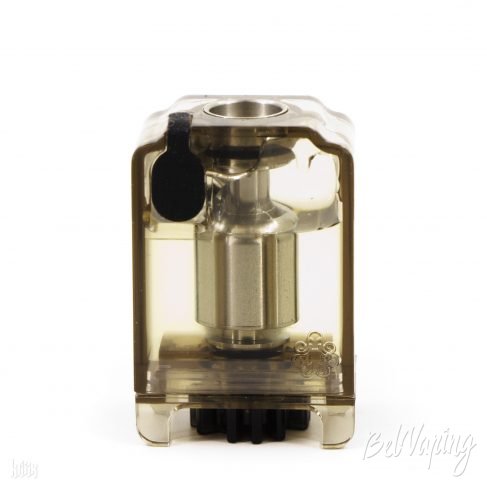

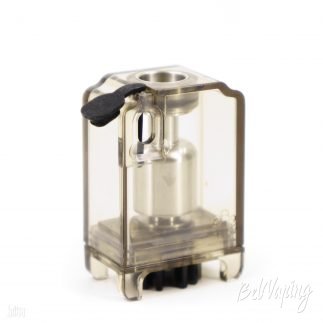

Бак CM RBA TANK вмещает солидные 6 мл жидкости и выполнен из затемненного пластика, через него отлично просматриваются конструкция и все содержимое. На лицевой стороне – там, где изображен логотип-осминожка Cthulhu Mod – находится и заправочное отверстие, прикрытое черной силиконовой пробкой. У пробки очень длинный черенок, который висит внутри бака. Сделан он, по всей видимости, для того, чтобы жидкость стекала по этой ножке вниз. Но иногда именно она становится причиной закупоривания отверстия, и приходится судорожно искать салфетку, пока перелитая жидкость медленно стекает по наружной стенке бака.

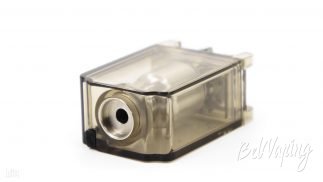

Сверху виден паропровод и часть адаптера для RBA-базы, снизу – своеобразная шестеренка, которая является кольцом AFC и служит для регулировки затяжки. В нее помещаются позолоченный плюсовой контакт и сменный жиклер, при помощи которого настраивается отверстие под обдувом спирали. Что особенно радует, так это возможность замены жиклера «на лету», т.е. не снимая намотки и даже не разбирая базы – потянул снизу, выкрутил и тут же накрутил другой обдув.

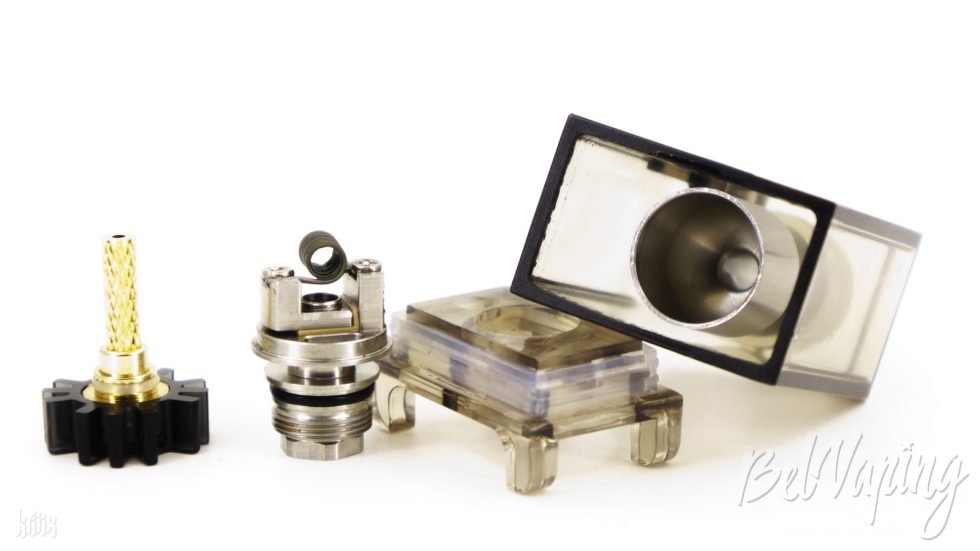

Бак разбирается легко и непринужденно, так как все соединения в нем обеспечиваются только за счет силиконовых и резиновых уплотнителей. Выглядит это довольно хлипко и ненадежно, но ровно до того момента, как вы установите собранный CM RBA TANK в корпус и прижмете его гайкой. А вот оттуда ему деваться уже некуда, конструкция внутри надежно удерживается и не разваливается. Но будьте осторожны при разборке, что-нибудь обязательно может куда-нибудь «ускакать».

Пластиковая «шестеренка» имеет внутри четыре отверстия, ровно такие же, как в плюсовом контакте, удерживающем жиклер (его крупное фото будет ниже). Поворачивая кольцо по кругу, можно настроить затяжку еще точнее, чем это позволяет сделать только жиклер. Каждый раз доставать из мода бак не придется, колесико поворачивается даже от легкого касания.

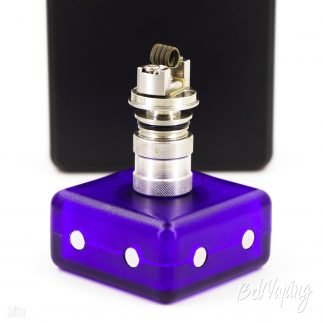

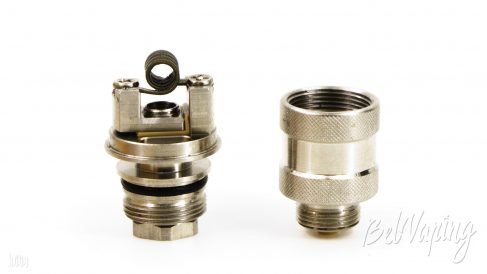

Для намотки и прожига спирали в RBA-базе в комплекте с устройством поставляется адаптер под 510 коннектор. Т.е. нужно быть готовым, что для нормального запуска Cthulhu AIO вам необходимо иметь какой-то другой мод. По крайней мере для того, чтобы хорошенько прожечь коил. Кроме этого переходника в коробке можно отыскать еще и второй купол испарительной камеры. Установив его, можно не заморачиваться с самостоятельной установкой спирали, а просто прикупить испарители Aspire Nautilus и использовать девайс как какой-нибудь Pod со сменными испариками. Или разориться на бак 520 TANK от самих Cthulhu Mod, в котором можно использовать популярные испарители PnP от Voopoo.

База Cthulhu RBA AIO BOX

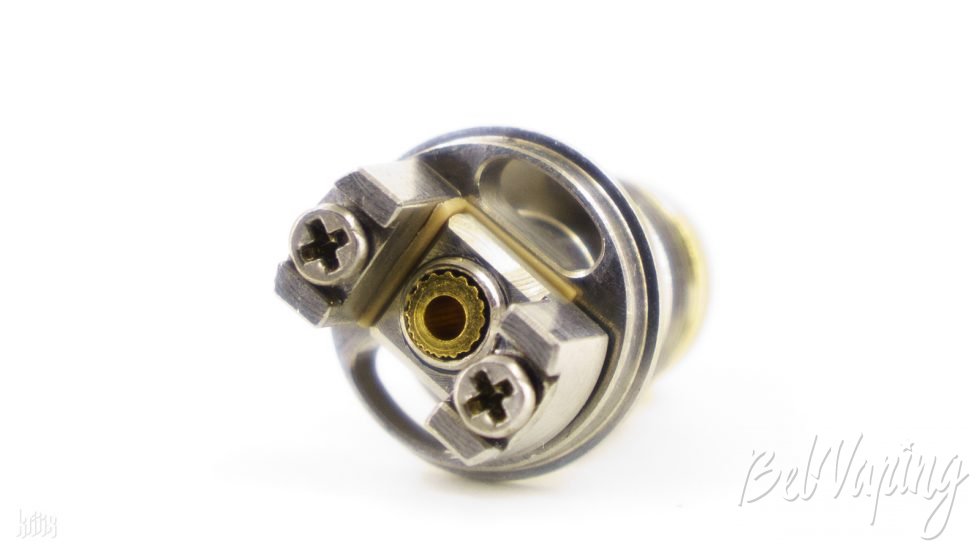

Обслуживаемая база для CM RBA TANK предназначена для установки одной спирали: два винта, обдув по центру – как и многие другие RBA, повторяет обслужку Subtank. С единственным важным отличием – для ваты есть проточки, а купол испарительной камеры не накручивается на деку, а просто прижимается к ней. Небольшие размеры не позволят сюда впихнуть что-то особо жирное, но какая-нибудь небольшая порнуха – вроде Diesel Alien MTL от Hot Coil на фото ниже – сюда вполне встанет и порадует владельца.

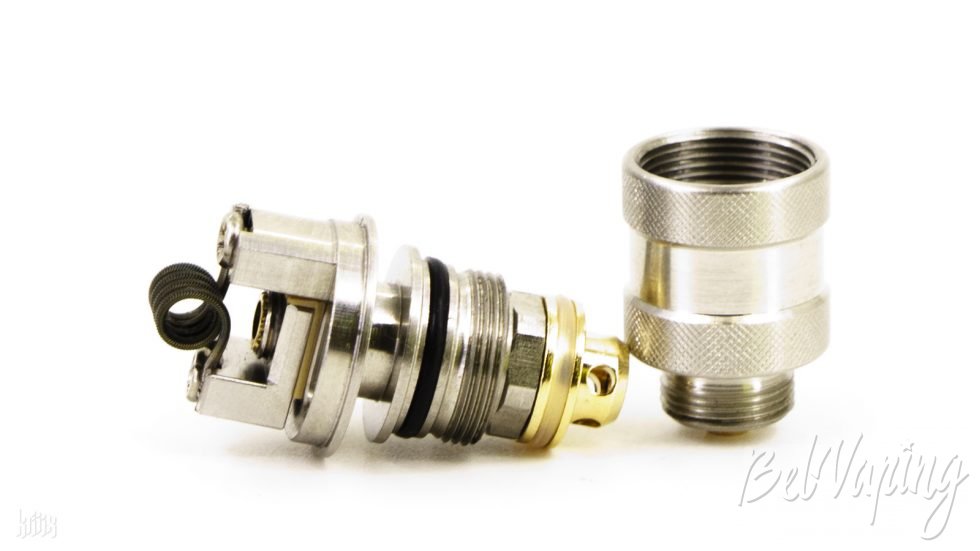

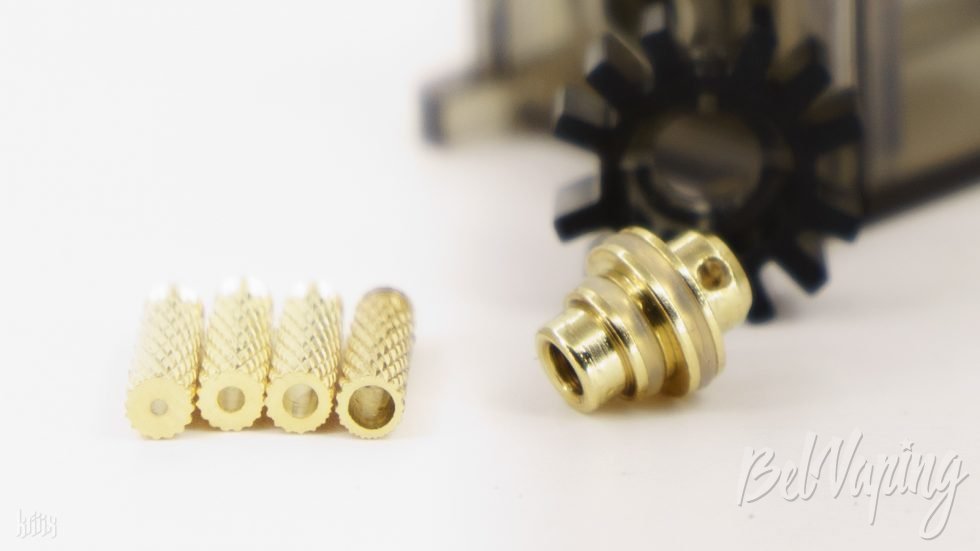

Единственная деталь в конструкции CM RBA TANK, которая держится на резьбе – жиклер. В комплекте можно найти четыре варианта с разными внутренними отверстиями: ∅0,8, 1,2, 1,6 и 2,0 мм. Внешняя часть трубки имеет накатку, что позволяет легко откручивать и закручивать жиклеры в плюсовой контакт. А вот сам контакт с отверстиями забора воздуха снабжен только орингами: верхний худо-бедно удерживает его в самой RBA-базе, нижний также хлипенько держит снизу кольцо AFC.

Перед установкой RBA на адаптер не забудьте установить жиклер с плюсовым пином, иначе контакта со спиралью у вас не будет. То же самое касается и сборки бака, без пина «чуда не случится», а вам придется снова снимать бак.

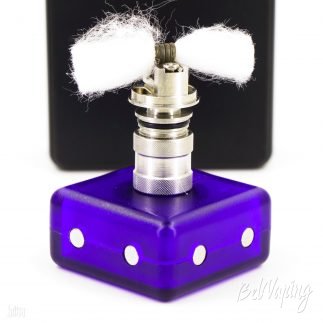

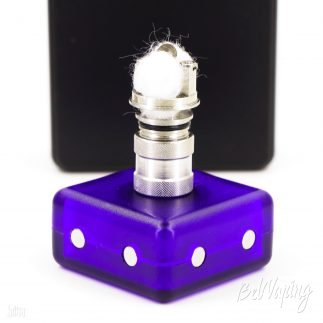

Подробно расписывать и установку спирали, и укладку ваты не стану, тут каждый сам себе специалист. Ежели нет, лучше обратиться к знающим товарищам или знакомым вейперам. Но никакой сложности самостоятельно поставить коил так, чтобы он располагался по центру и не касался витками стоек, обрезать и вычесать хвосты фитиля, смочить намотку и собрать атомайзер, думаю, ни у кого не будет.

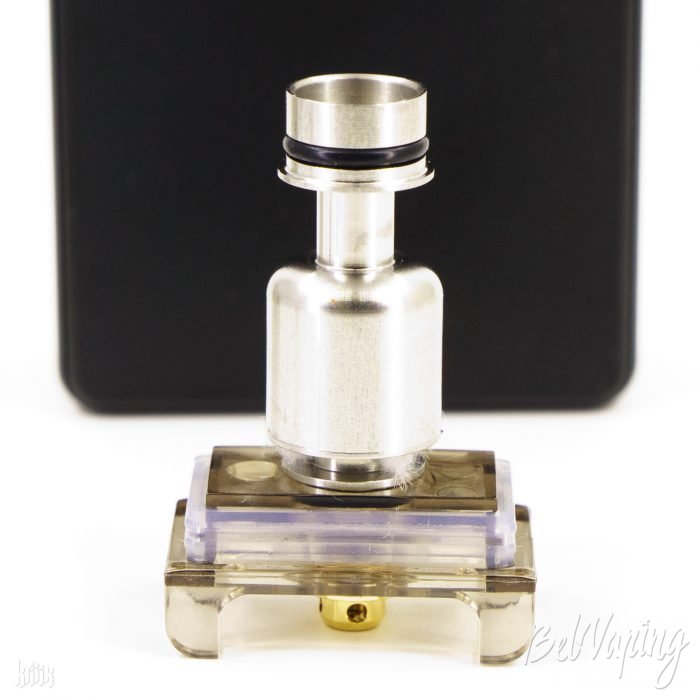

Так, собственно, выглядит собранная база внутри атомайзера. Смущает, конечно, отсутствие резьбы и уплотнителей, особенно между декой и куполом, но подгонка не вызывает претензий, жидкость в испарительную камеру поступает исключительно по фитилю.

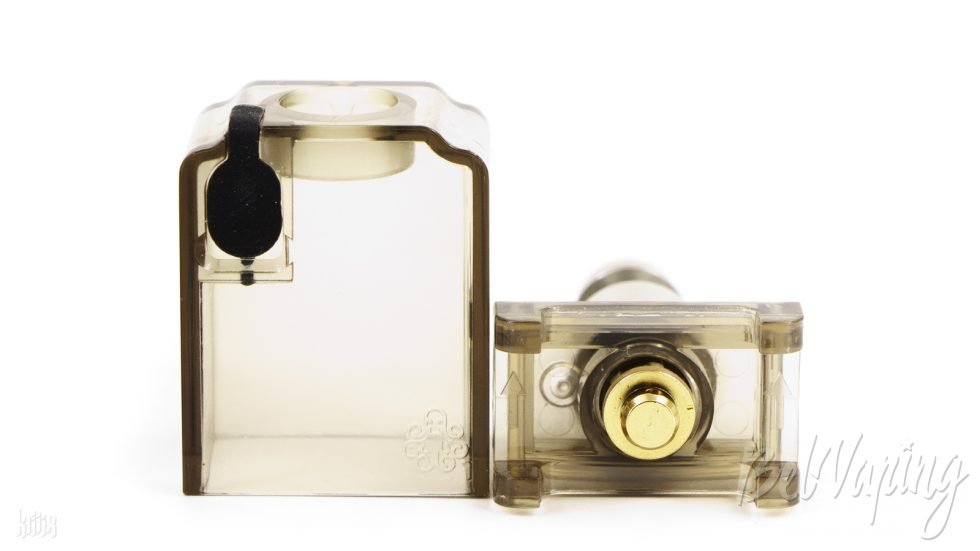

Перед тем, как надеть корпус бака, удостоверьтесь, что стрелочки на его нижней части, где крепится база, направлены к лицевой части – туда, где находятся логотип Cthulhu Mod и заправочное отверстие. Иначе будет перекос и, как следствие, протечки.

Если вы заранее смочили вату в RBA, ждать пропитывания хлопка не придется. А вот если вы используете испарители от Aspire Nautilus, то после заправки перед первым использованием лучше подождать несколько минут, пока намотка в сменнике хорошо пропитается жидкостью. Отверстие для заправки легко вмещает прямые капельницы (GEN3) пластиковой гориллы, чуть сложнее будет с коническими (GEN2 и старые клоны) или стеклянными пипетками бостона.

Устройство в виду своих конструктивных особенностей довольно чувствительно к укладке хлопка. Если вы не угадали с количеством ваты или она выскочила из проточек, то все 6 миллилитров из атомайзера будут бодро вытекать на внутренности мода, пока вы будете судорожно выкручивать фиксирующий винт. Поэтому первый раз лучше заправить бак и не спешить устанавливать его в мод. А оставить на несколько минут, чтобы удостовериться, что ничего ниоткуда не течет. Будьте при этом осторожны, не забывайте, что пока атомайзер не установлен в мод, вся конструкция держится только на соплях уплотнительных резинках и орингах.

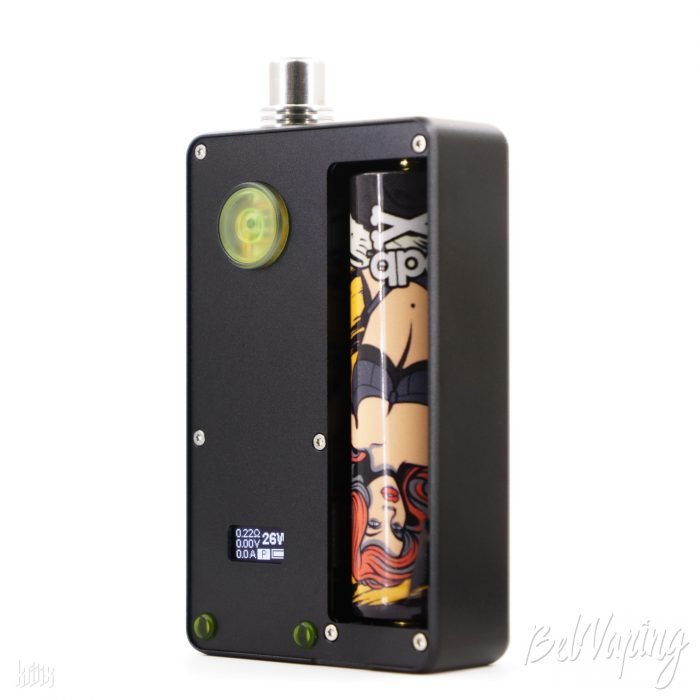

Экран и управление Cthulhu RBA AIO BOX

Все управление спрятано под крышкой с круглым отверстием, через которое видно кнопку Fire. Кнопка выполнена из прозрачного пластика, слегка подкрашенного в желто-зеленый цвет, и через нее даже видно шлейф и дорожки контактов. Монохромный экранчик совсем крохотный, имеет размер 0,49″ и очень старается вместить всю необходимую информацию. В экземпляре, попавшем ко мне, он еще и криво установлен, что будет отлично видно на снимках ниже. Кнопки «-» и «+» размером меньше булавочной головки разместились под экраном. Несмотря на их миниатюрность, они легко находятся на ощупь и комфортно нажимаются. И, как и Fire, негромко щелкают с четким пластиковым кликом. При тряске мода не гремят, но при касании под пальцами слегка дребезжат.

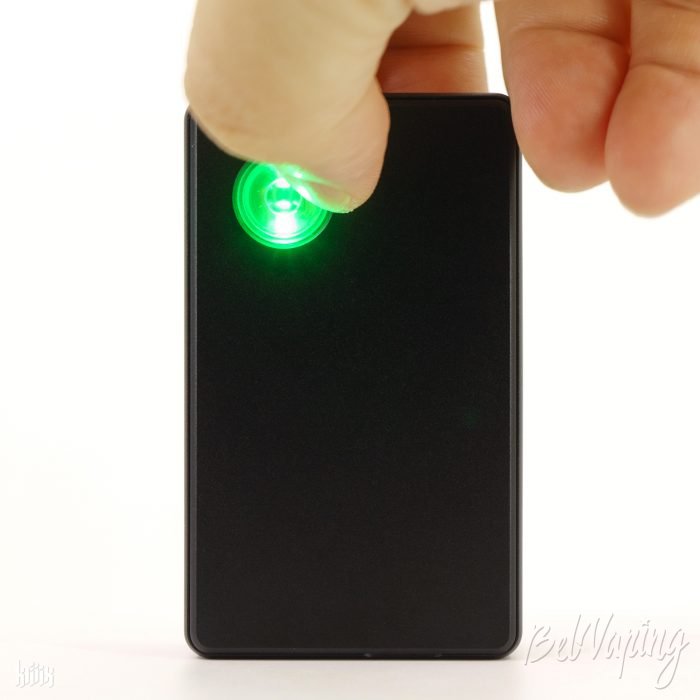

Кнопка Fire помимо своей основной функции – подачи напряжения на намотку – имеет еще одну – сигнализацию о работе и различных событиях и ошибках. При установке аккумулятора на экране появляется маленький Ктулху, а кнопка по очереди загорается красным, синим и зеленым. При работе Fire светится зеленым, при зарядке красным, при других событиях, например, включении индикации, может загораться голубым. Когда аккумулятор садится, зеленый свет меняется на красный, что очень удобно. Список сообщений миганием кнопки, который нашелся в инструкции, выглядит следующим образом:

• Четыре раза синим – наша любимая ошибка Check Atomizer (проблема с контактом или намоткой).
• Четыре раза красным – низкое напряжение на намотке.
• Восемь раз мигает красным – разряжен аккумулятор или проблема с элементом питания (например, не хватает токоотдачи и аккум не «вытягивает» намотку).
• При перегреве (температура платы выше 75°C) девайс просто отключается.

Довольно удобное решение, не надо постоянно дергать крышку, чтобы узнать, «что там случилось». Конечно, если вы запомните всю эту морзянку и ее значения. Благо, сообщений немного, будет несложно.

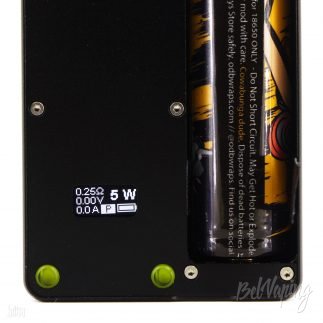

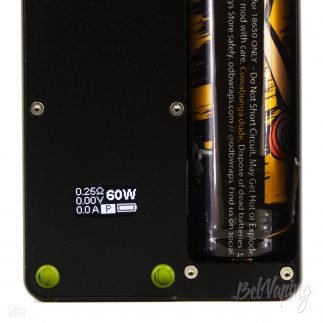

Включается и отключается плата стандартным пятикратным нажатием на Fire, блокировка кнопок «-» и «+» не предусмотрена. Да и зачем, если они всегда спрятаны под дверкой? Несмотря на крошечные размеры дисплея, разработчики постарались уместить всю самую важную информацию: слева друг над другом расположены сопротивление намотки, подаваемое напряжение (или мощность в режиме варивольт) и токоотдача (или мощность в режиме термоконтроля), правее – крупные цифры установленных значений, ниже – выбранный режим работы и графическая иконка заряда аккумулятора. При нажатии на «-» и Fire можно перевести экран в режим stealth, при одновременном удержании «+» и Fire включается и отключается подсветка кнопки Fire. Например, чтобы не раздражала вас и окружающих довольно ярким свечением.

После трехкратного нажатия на Fire рамка вокруг буквы, означающей выбранный режим, начинает мигать и плату можно переключить в другие режимы работы:

• P – Power, режим вариватт, регулировка мощности от 5 до 60 Ватт с шагом 1 Вт.

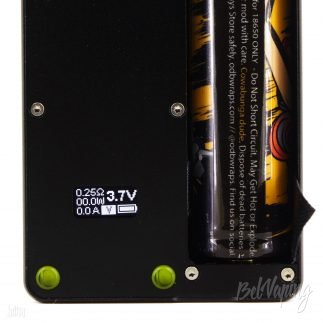

• V – Volt, режим варивольт, регулировка напряжения от 1 до 8 Вольт с шагом 0,1 В.

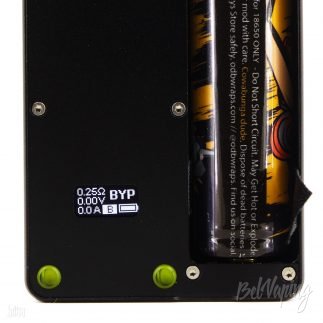

• B – Bypass, режим защищенного мехмода.
• Ni – термоконтроль на никеле. Здесь и далее в режимах ТК: настройка от 200 до 600°F с шагом 10°F и от 100 до 315°C с шагом 5°C, для настройки ограничения мощности необходимо зажать на несколько секунд «-» и «+».
• SS – термоконтроль на нержавейке.
• Ti – термоконтроль на титане.

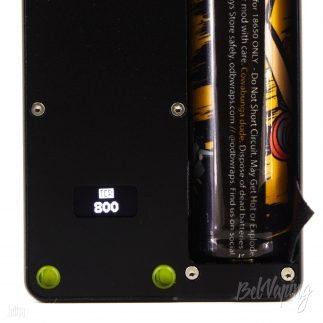

• TCR – термоконтроль с ручной установкой температурного коэффициента.

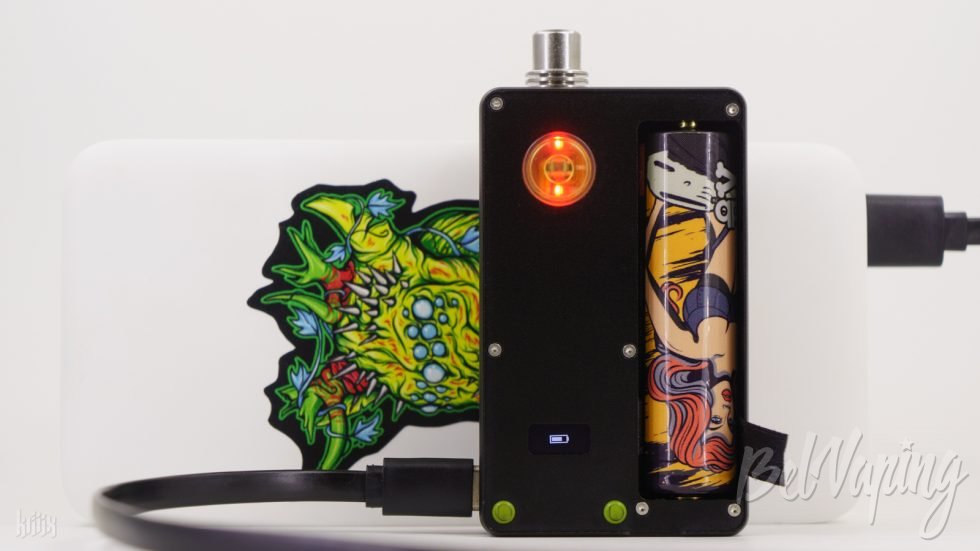

Девайс отказался работать (появилась надпись LOW POWER) при падении напряжения на аккумуляторе до 3,35 В, что, на мой взгляд, с намоткой 1,3 Ома, довольно неэкономично. При подключении к зарядному устройству (5В/3,1А) потребляемый ток составил 5В/1А, таким образом, на полную зарядку потребуется несколько часов. Поэтому лучше пользоваться внешним зарядным устройством. Да и вообще плату лучше лишний раз не насиловать высокими токами. При зарядке можно парить, тут есть полноценный и неплохо работающий режим пастру, при нажатии на Fire потребление тока из ЗУ прекращается.

Впечатления и выводы

Первое, что хочется сделать, так это похвалить Cthulhu Mod за создание хорошего устройства в классе AIO, способного потягаться с другими производителями. Комплектация, качество сборки, внешний вид, возможности платы – все сделано на высоком уровне. Не идеально, да, есть проблемы, огрехи и мои личные придирки. Но в целом, все очень радует. Не забыли китайцы и про любителей кастома. Разнообразных допов, способных опустошить ваш кошелек на сумму, эквивалентную самому девайсу или даже больше, хватает как у производителя, так и у сторонних компаний. В том числе есть уже и новые BORO-баки от самих «Ктулху», которыми можно заменить родной CM RBA TANK, если он вам чем-то не понравился. Да и выбор атомайзеров от других производителей на рынке достаточно широк. Были бы деньги.

Не понравилось в девайсе буквально несколько моментов, которые (на мой сугубо личный взгляд, конечно) не имеют права быть в устройстве, за который просят таких денег. Первое, и самое заметное – криво установленный экран. Второе, не столь очевидное – качество резьбы гайки, прижимающей атомайзер. Она вроде бы крупная, витки тоже ровные, но откручивание и закручивание иногда превращается в пытку, особенно если под рукой нет отвертки или монетки. В общем, остается надеяться, что вам не придется снимать бак где-то «в поле». Ну, и стандартное мое брюзжание по поводу всех подобных AIO устройств – опасная близость жидкости к электронике и аккумулятору. Если в обычном сетапе вы успеваете заметить протечки как правило раньше, чем жидкость начинает обильно заливать коннектор, то тут все скрыто под крышками и вы увидите проблему, лишь когда течь начнется изо всех щелей. Иногда прямо в кармане.

Ну и напоследок, вопрос стоимости. Да, я прекрасно понимаю, что в данном случае компания влезла не на свою территорию, где уже давно и плотно сидят монстры типа dotMod и законодатели моды Billet Box, да еще куча менее крупных производителей. Первые при этом считаются «бюджетным» вариантом на фоне вторых, цены на оригинальные BB вообще стремятся в космос. Самое удивительное, что те же самые трехзначные суммы вас ждут, если вы захотите прикупить клон от каких-нибудь расторопных китайцев типа SXK. Их цены тоже вызывают шевеление волос на голове и других частях тела.

И вот, исходя из всего этого, по всей видимости, ребята из сказок Лавкрафта решили выставить на свое детище сравнимый ценник. Причем, сравнимый именно с dotAIO. И даже на пару рублей выше. Рекомендованная цена за Cthulhu AIO BOX на сайте производителя красуется в районе $103,99. Конечно, с учетом качества, совместимости с BORO-баками и общей компактности девайса, а тем более сравнивая с ценами других производителей, можно было бы сказать «норм». Но на мой взгляд, как раз стоимость не дала девайсу стать «народным» AIO. При всем моем уважении к старым заслугам Cthulhu Mod, пока что сто баксов за эту коробочку – дорого.

Цена в онлайн магазинах: $79,99 | $88
