Здравствуйте, уважаемые читатели!

В своё время мы познакомились с греческим мехмодом-«телескопом» atmizoo Roller от Atmizone. Сегодня расскажу об мехмоде с фиксированным размером батарейного отсека от этого же производителя. Участник нынешнего обзора atmizoo Lab от Atmizone.

atmizoo Lab от Atmizone – это мехмод с батарейным отсеком фиксированной длины под аккумуляторы 18350, 18490/18500, 18650 формата (различные версии). Переключатель (кнопка) – верхний / верхне-боковой. В «голове» устройства присутствует регулируемый плюсовой контакт. Сама же форма деталей коннекторной части обеспечивает гарантированное поступление воздуха в коннектор испарителей с нижним обдувом.

В девайсе применён ряд интересных технических решений. «Голова» не является отдельным элементом, а совмещена в одной детали с батарейным отсеком (это исключает потери на резьбовом соединении). Наибольший же интерес представляет реализация нижней крышки батарейного отсека. Она вкручивается внутрь него по резьбе, за счёт этого обеспечивается плотная установка аккумуляторов и надёжный контакт.

В линейке продукции atmizoo Lab представлены устройства трёх типоразмеров: Lab 35 (под аккумулятор 18350), Lab 50 (под аккумулятор 18490/18500, или аккумулятор 18350 + Kick) и Lab 65 (под аккумулятор 18650, или аккумулятор 18490/18500 + Kick).
Также устройства отличаются материалом изготовления и финальной обработкой. Возможные варианты: SS-M (304 SS, brushed Matte / натуральная матовая неполированная сталь), SS-IM (304 SS, shot-blasted Ice-Matte / дробеструйно обработанная сталь), BN-M (Naval Brass, brushed Matte / натуральная матовая неполированная латунь), BN-EM (Naval Brass, shot-blasted Earth-Matte / дробеструйно обработанная латунь).

В обзоре участвует устройство Lab 65 с финальной обработкой SS-M (натуральная матовая неполированная сталь).

Приступим к обзору!

Внешний вид atmizoo Lab от Atmizone

Взглянем на участника обзора:

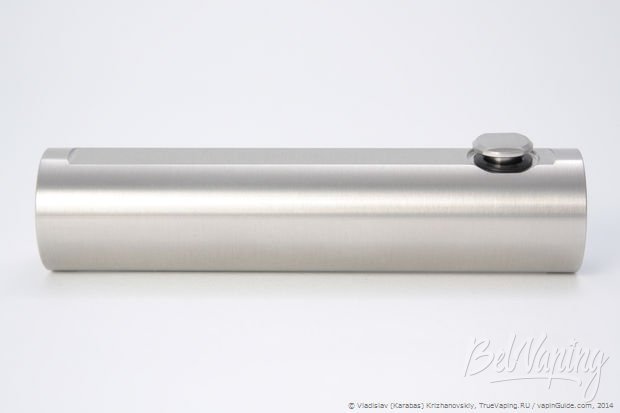

Теперь осмотрим с разных сторон:

К декоративным элементам можно отнести характерные плоские грани спереди и сзади устройства…

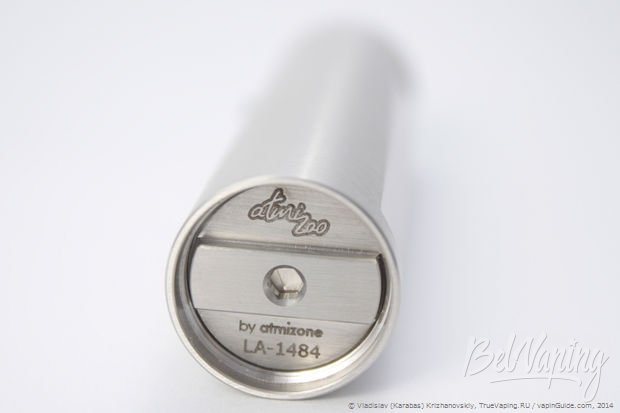

…а также фирменный логотип и серийный номер на крышке батарейного отсека:

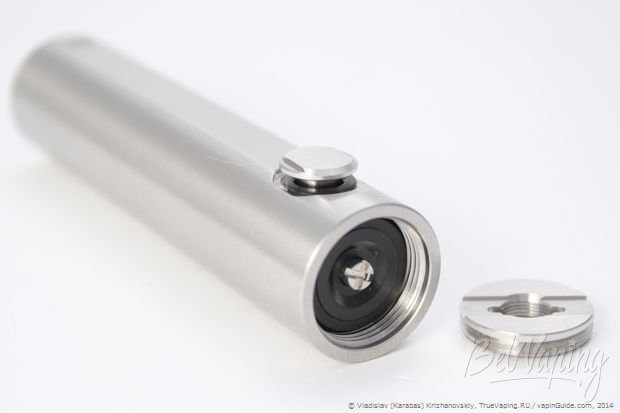

Конечно, кнопка переключателя тоже придаёт устройству узнаваемый внешний вид.

Основные элементы atmizoo Lab от Atmizone, комплект поставки

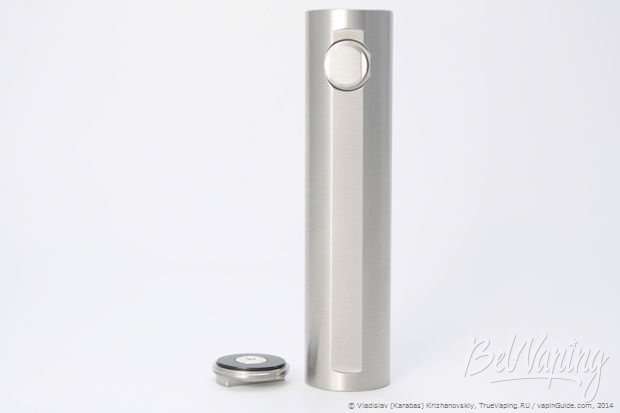

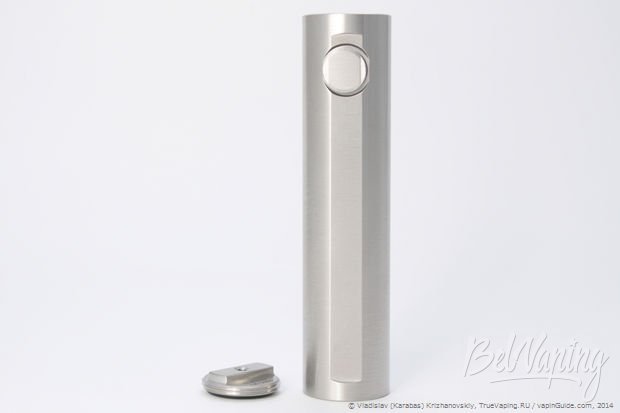

atmizoo Lab состоит всего из двух основных деталей: нижней крышки батарейного отсека и батарейного отсека, совмещённого с узлом переключателя и коннекторной частью.

На второй фотографии видим «внутреннюю» часть крышки батарейного отсека. Замечаем, что в ней нет пружины… Далее подробно обсудим этот узел.

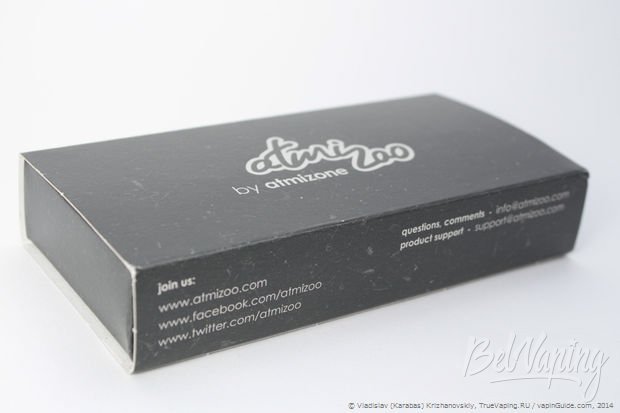

Устройство поставляется в фирменной строгой картонной коробке:

На коробке указываются тип устройства и его версия:

Внутри коробки – краткий информационный вкладыш и гарантийный талон:

А вот так упаковано само устройство:

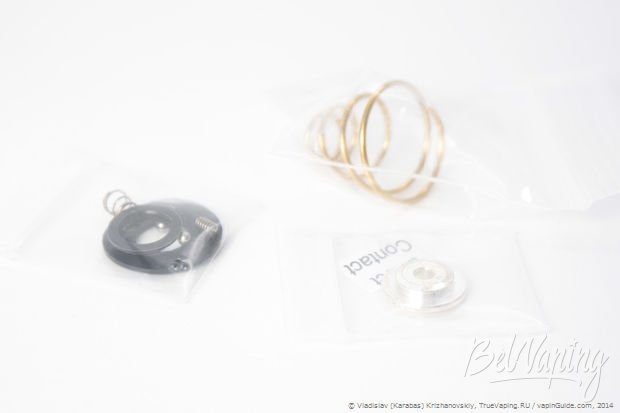

Внутри коробки находим три пакетика с запасными частями и дополнительными элементами:

Посмотрим на них внимательней. Это запчасти для узла переключателя:

Вот пружина, которую можно установить в нижнюю крышку батарейного отсека:

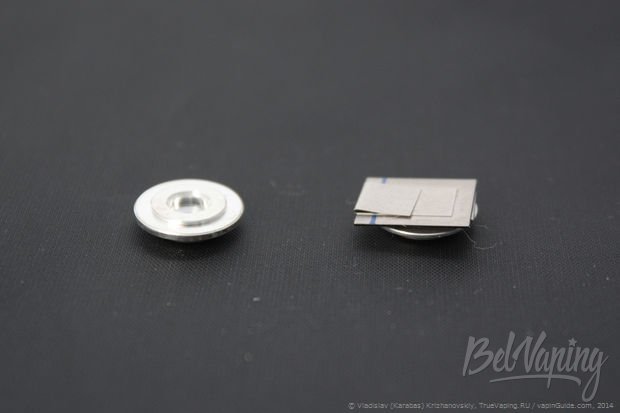

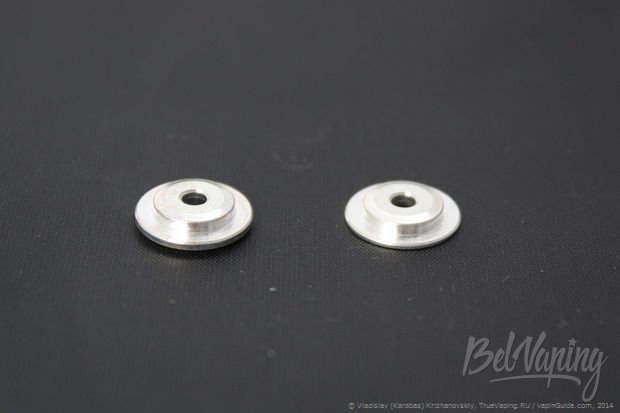

А это так называемый «direct contact» для нижней крышки батарейного отсека (о нём узнаем немного позже):

Для удобства изучения будем рассматривать девайс сверху вниз: коннекторная часть, кнопка переключателя, батарейный отсек и крышка батарейного отсека, после чего разберём узел переключателя.

Коннекторная часть atmizoo Lab от Atmizone

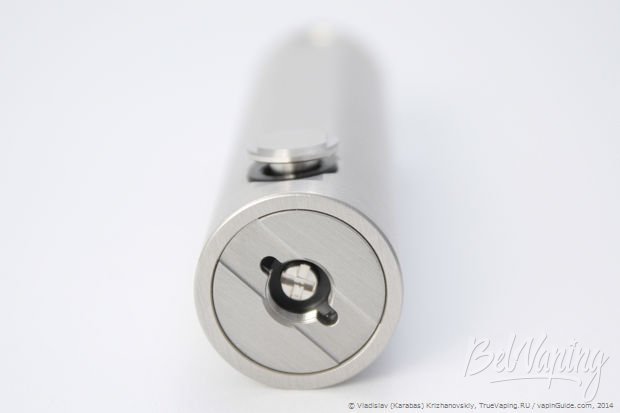

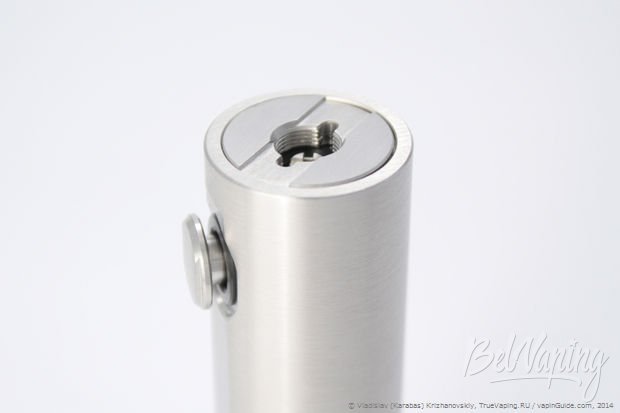

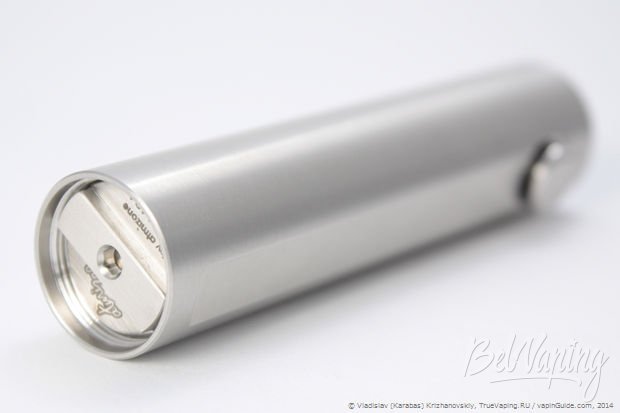

Посмотрим на atmizoo Lab от Atmizone сверху:

Видим винт регулировки длины плюсового контакта (он изготовлен из нержавеющей стали).

На двух следующих фотографиях хорошо видно, что форма проточек в верхней части (эта деталь называется «Lab/Guppy – 510 Connector») обеспечивает подачу воздуха к испарителям, в которых его захват осуществляется в коннекторе:

Винт регулировки длины плюсового контакта имеет обычную правостороннюю резьбу. Для уменьшения длины контакта его надо закрутить по часовой стрелке, для увеличения – открутить против часовой стрелки:

Кнопка переключателя atmizoo Lab от Atmizone

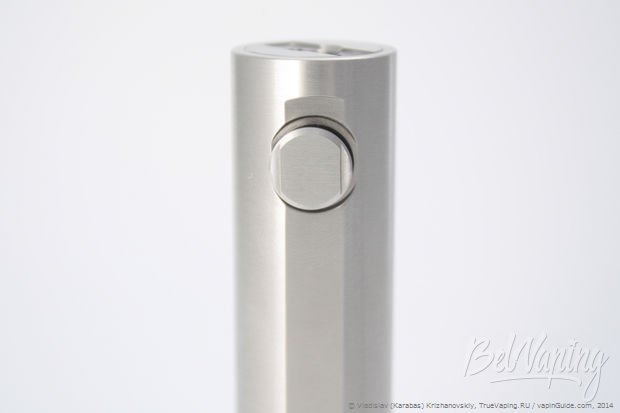

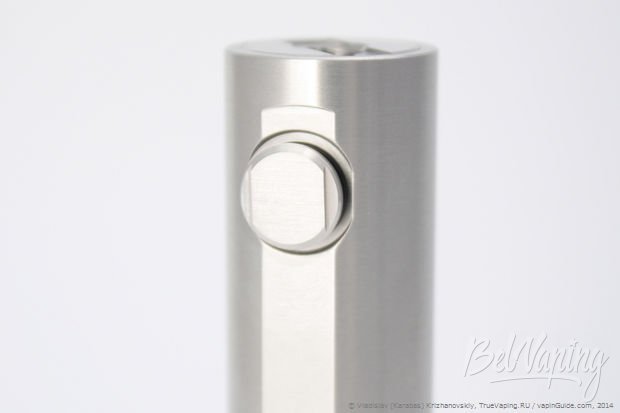

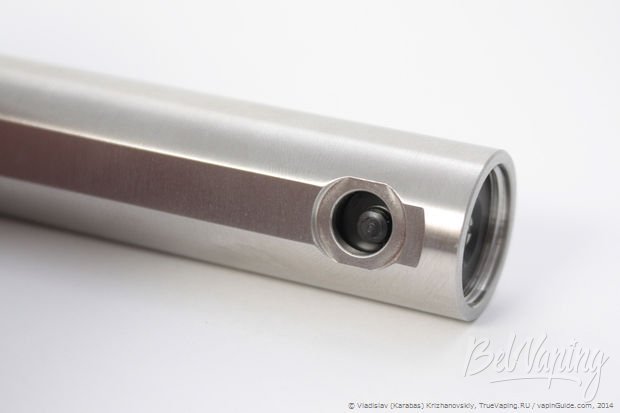

Посмотрим на кнопку переключателя спереди и сбоку:

Кнопка – достаточно «высокая», имеет длинный ход. Внешне её облик перекликается с «гранями» самого устройства, по ним удобно ориентироваться, заблокирована или разблокирована возможность подачи вольтажа.

В штатном случае (в таком виде поставляется устройство) вертикально расположенная «полоска» свидетельствует о разблокированном устройстве (положение «Вкл.»/ «On»):

Блокировка / разблокировка устройства производится поворотом кнопки. Поворачиваем кнопку в горизонтальное положение – и подача вольтажа не осуществляется (положение «Выкл.»/ «Off»):

При желании, пользователь может при сборке установить кнопку так, чтобы во включённом/выключенном положении она была повёрнута как-то иначе. Но, пожалуй, штатное расположение всё же наиболее наглядно и интуитивно понятно.

Батарейный отсек и нижняя крышка atmizoo Lab от Atmizone

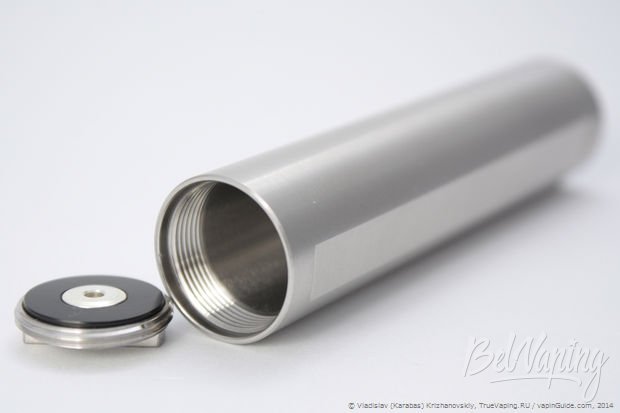

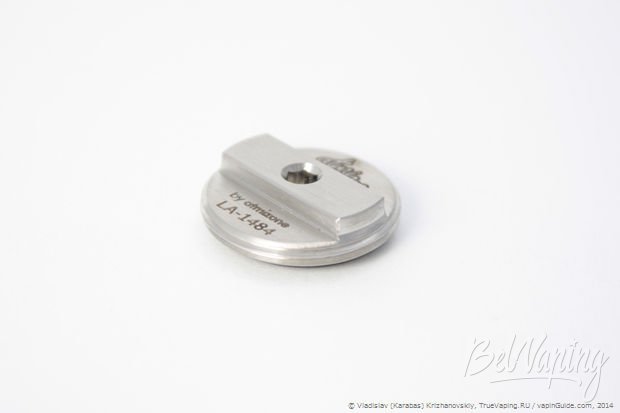

Для начала осмотрим крышку батарейного отсека:

Обратим внимание, что она вкручивается внутрь трубы батарейного отсека по резьбе:

Заметно, что длина резьбы внутри батарейного отсека значительно превышает длину резьбы на крышке:

Это позволяет регулировать плотность установки аккумуляторов разной длины.

При осмотре крышки батарейного отсека снизу увидели отверстие для отвода газов.

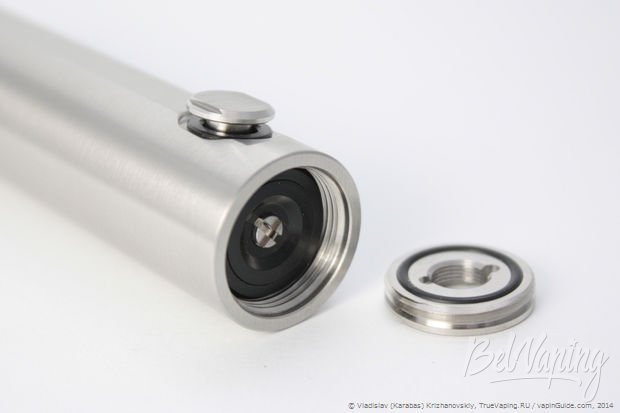

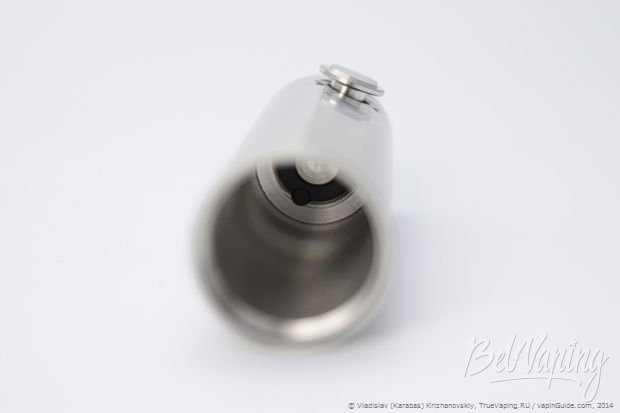

Заглянем внутрь трубы батарейного отсека:

Резьба – только снизу, далее – гладкая поверхность. Переместим фокус вглубь батарейного отсека и видим небольшую «ступеньку»:

Присмотримся внимательней и заметим, что в этом «ободке» имеется небольшая выемка, с которой совмещается соответствующий элемент переключателя (увидим его при рассмотрении данного узла):

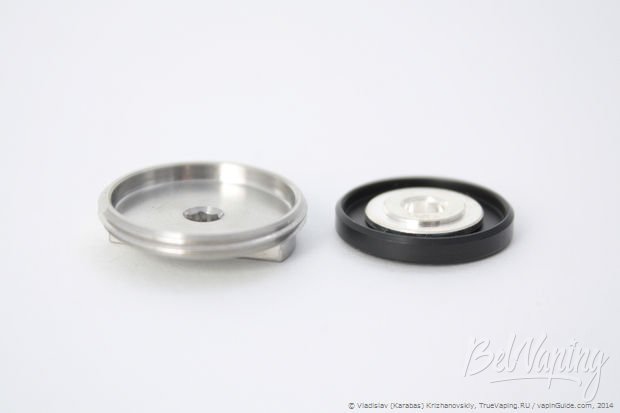

Теперь разберём детали нижней крышки батарейного отсека:

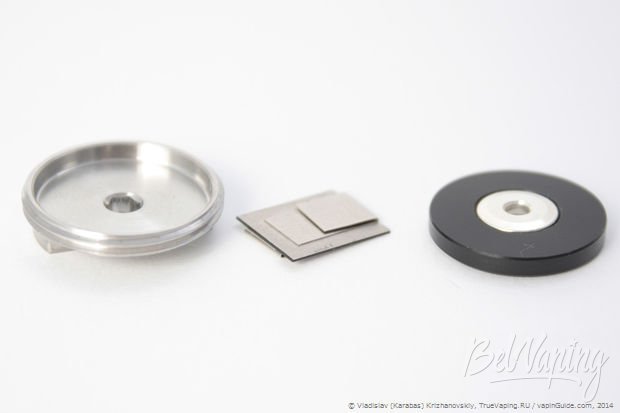

Слева – дно крышки, справа – вставленный в изолятор контакт «минуса» аккумулятора. Посредине – предохранитель (Lab – PTC Protection Module). Этот предохранитель позволяет использовать испарители с сопротивлением до 0,5 Ом.

Данный модуль рассчитан на эксплуатацию с силой тока до 7 А при температуре 40 °C. При коротком замыкании он быстро нагревается и прекращает передачу «минуса», после устранения неполадки и остывания цепь подачи вольтажа восстанавливается. Собственное сопротивление предохранителя – невелико (изменяется в зависимости от силы тока). При силе тока около 4 А (сопротивлении испарителя 1,0 Ом) падение напряжения составляет 0,06 – 0,08 В, при силе тока около 7 А (сопротивление испарителя 0,5 Ом) падение напряжения будет 0,12 – 0,17 В.

atmizoo Lab от Atmizone поставляется именно с такой «конфигурацией» крышки батарейного отсека (Springless-Fused Mode).

Но можно использовать и иные варианты (запчасти для них входят в комплект поставки).

Например, вынуть изолятор вместе с контактом и предохранителем и установить комплектную пружину. Это будет Spring-Loaded Mode:

Сопротивление этой пружины около 15 мОм в крайних точках, около 13 мОм в местах соприкосновения с дном крышки и аккумулятором. Это хороший показатель, но штатная пружина atmizoo Roller от Atmizone имеет сопротивление 11 / 9 мОм.

Поскольку в данном устройстве плотность установки аккумуляторов обеспечивается за счёт глубины вкручивания крышки батарейного отсека, смысл возможного использования варианта Spring-Loaded Mode заключается в ином. При полном сжатии пружины общее расстояние от дна крышки батарейного отсека до аккумулятора примерно на 1 мм меньше, чем при прочих вариантах. Это может понадобиться при использовании аккумуляторов большей длины, либо в некоторых случаях использования The Kick от Evolv.

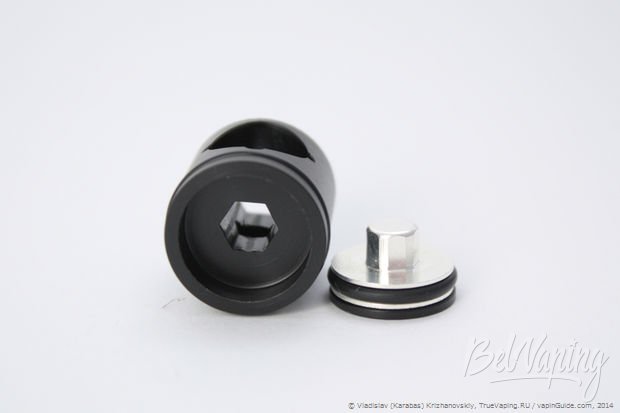

Также возможна и третья конфигурация крышки батарейного отсека (она мне понравилась больше всего) – это Springless-Direct Mode. В этом случае «минус» с аккумулятора передаётся на дно крышки батарейного отсека контактом соответствующей формы:

Как видим, внутренняя часть контакта имеет характерный «выступ». Чтобы лучше разглядеть это, сравним между собой контакт для Springless-Direct Mode (на следующих фото слева) и Springless-Fused Mode (справа):

При использовании Springless-Direct Mode подача вольтажа происходит почти без потерь, однако при этом отсутствует функция защиты от короткого замыкания.

В общем, возможные варианты «конфигурации» крышки батарейного отсека atmizoo Lab от Atmizone можно охарактеризовать так:

• Springless-Fused Mode – хороший баланс безопасности/защиты и производительности. Совершенно согласен с производителем, поставляющим устройство именно с такой версией крышки батарейного отсека – это подходит большинству пользователей;
• Springless-Direct Mode – вариант для опытных пользователей, желающих получить максимальную производительность от своего устройства. При этом принимающих на себя ответственность за безопасность использования мехмода;
• Spring-Loaded Mode – вспомогательный вариант для более длинных аккумуляторов (иногда может понадобиться при использовании Kick). Либо для пользователей, привыкших к устройствам с пружиной.

Использование atmizoo Lab от Atmizone с разными аккумуляторами

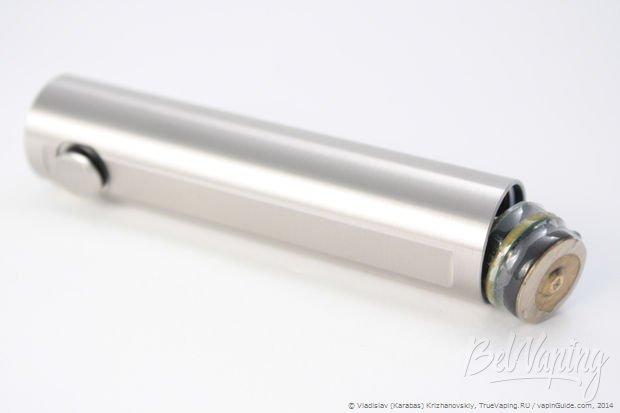

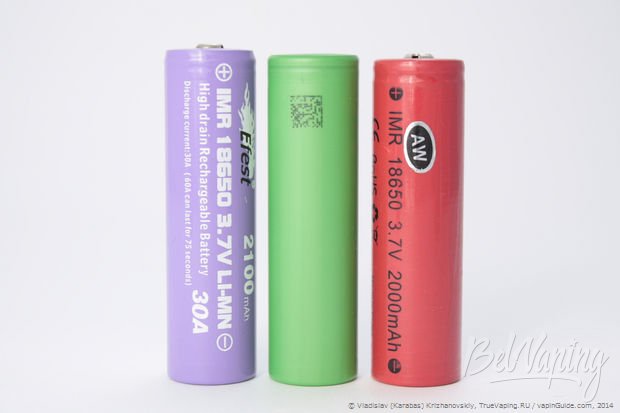

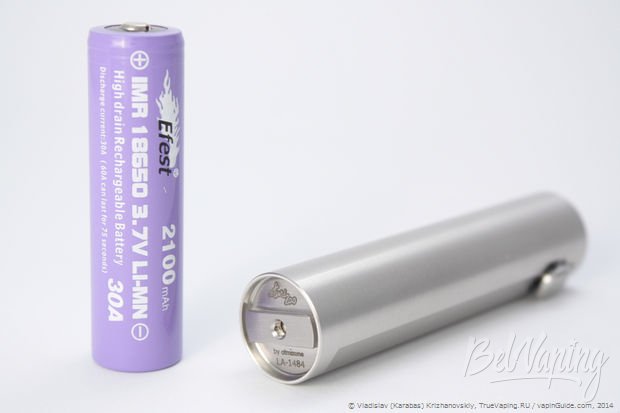

В участвующем в обзоре девайсе (Lab 65) можно использовать либо аккумулятор 18650, либо аккумулятор 18490/18500 + The Kick от Evolv:

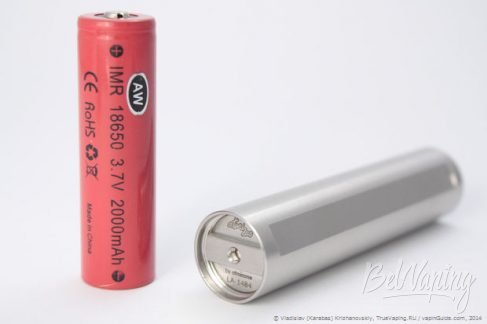

Не забываем, что разные аккумуляторы одного типоразмера могут отличаться по длине:

Разница в длине нивелируется за счёт глубины вкручивания крышки батарейного отсека по резьбе. Это видно на следующих фотографиях (смотрим на видимую часть резьбы внутренней части батарейного отсека):

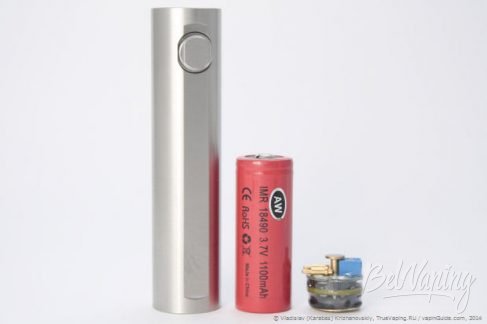

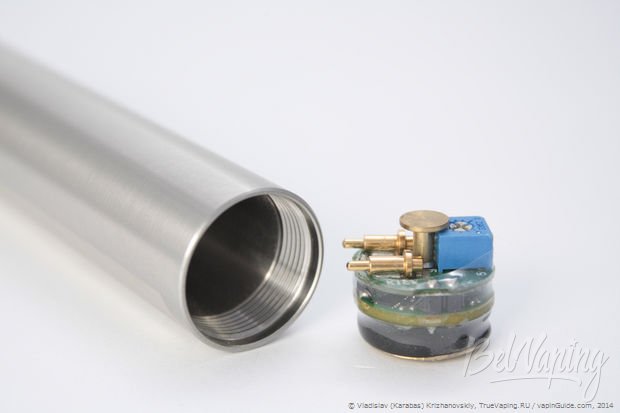

Пользователям, предпочитающим использовать устройства регулировки вольтажа (особенно с двумя «лапками», как в Kick2) следует обратить внимание, что снизу батарейного отсека достаточно крупная резьба:

И «вставлять» подобные устройства надо аккуратно, чтобы не повредить их боковые «лапки»-контакты:

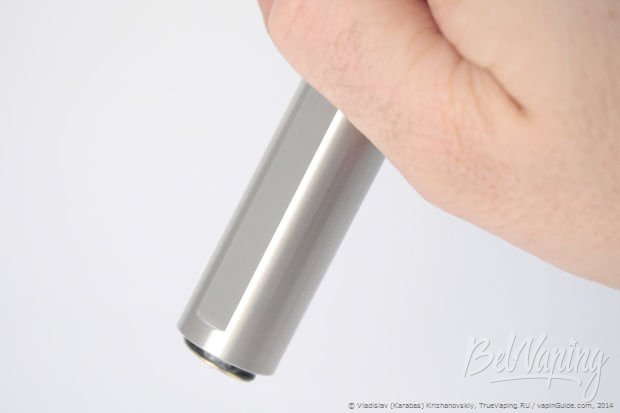

Также следует учесть, что вставляется Kick достаточно плотно. И чтобы его вытащить обратно – надо хорошенько потрясти устройство, возможно даже ударяя ладонью, в котором оно зажато, о другую руку:

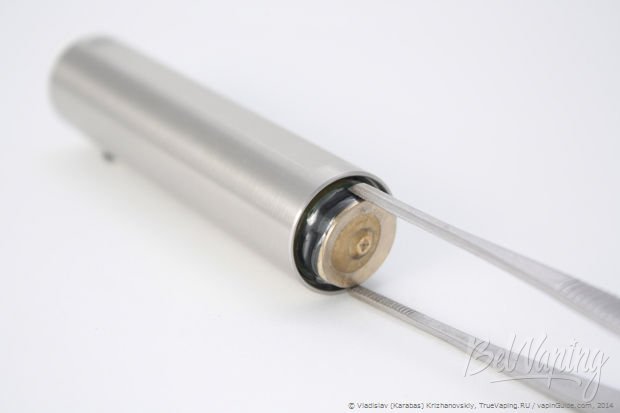

После чего можно будет ухватиться за нижнюю часть Kick соответствующим инструментом и аккуратно вынуть из батарейного отсека:

Важно делать эти манипуляции очень аккуратно, чтобы не повредить контакты.

А теперь, пожалуй, можно разобрать узел переключателя и изучить его.

Переключатель atmizoo Lab от Atmizone

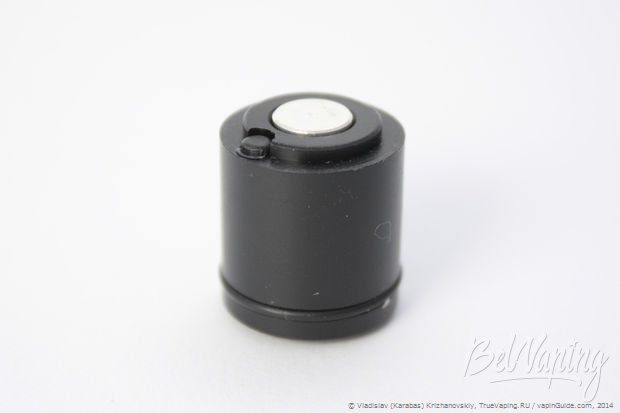

Помните, когда заглядывали внутрь батарейного отсека, заметили «ступеньку», отделяющую место для аккумулятора от переключателя? Вниз сдвинуть узел переключателя нельзя. Следовательно, разберём устройство сверху.

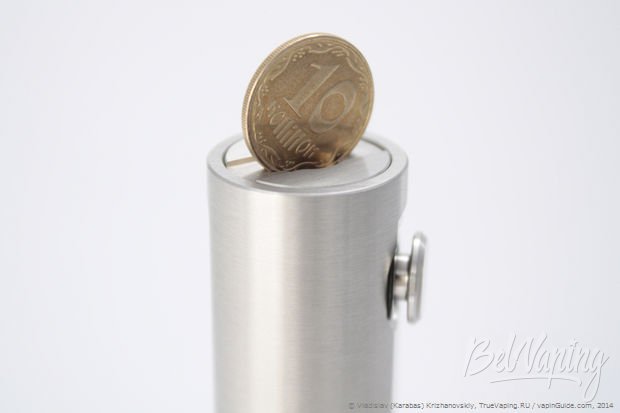

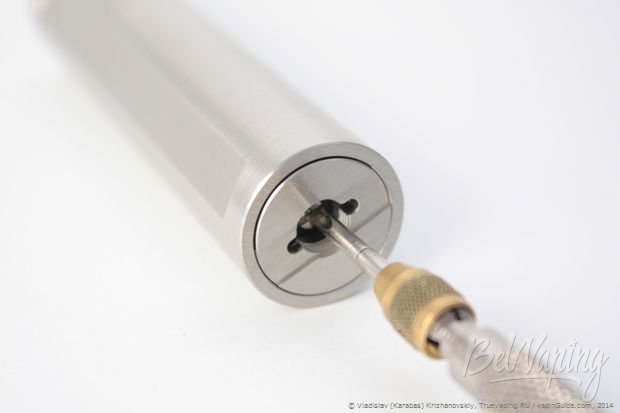

В увиденные раньше отверстия в коннекторе вставим подходящую по размеру монету:

И выкрутим по резьбе деталь, называющуюся «Lab/Guppy – 510 Connector»:

Перевернув её, замечаем, что внутри детали установлен о-ринг:

Данный о-ринг плотно соприкасается с деталями переключателя и защищает его в случае возможного попадания жидкости из испарителя.

При желании данный о-ринг можно удалить. И вместо него под под 510-й коннектор вложить прокладку, которую видели на фотографии комплектных запчастей (самая левая деталь). При этом не только сохранится защита от попадания внутрь переключателя жидкости, но и ограничится поступление воздуха внутрь коннекторе. Это может понадобиться, если пользователь хочет искусственно ограничить захват воздуха для испарителей, в которых он осуществляется в торце плюсового контакта.

Далее надо приподнять и вынуть кнопку переключателя:

После чего поддеть и вынуть изолятор кнопки переключателя:

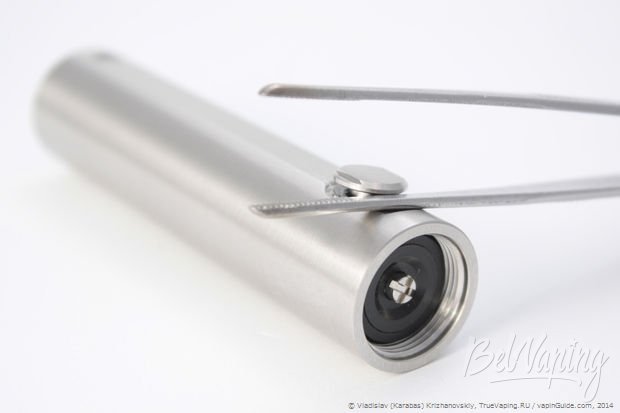

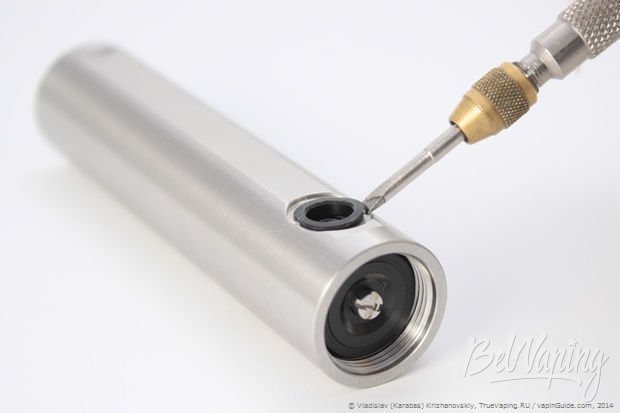

Чтобы извлечь узел переключателя, надо вдавить (утопить ниже уровня корпуса) шток кнопки и подтолкнуть узел в сборе со стороны батарейного отсека:

Когда шток кнопки зайдёт под внутреннюю часть корпуса устройства, отпускаем его и продолжаем выталкивать узел до полного выхода наружу:

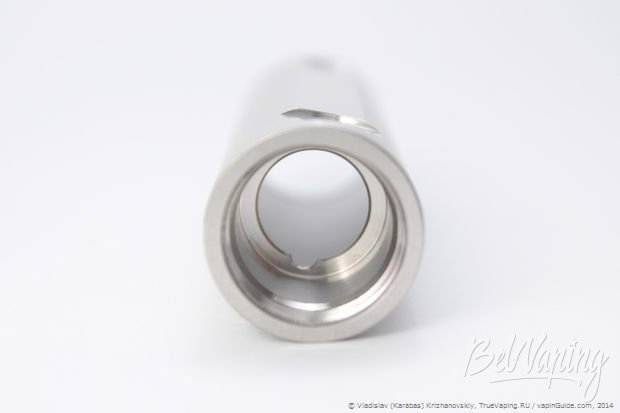

Теперь можем взглянуть на упоминавшуюся «ступеньку»:

А так хорошо видна выемка в ней:

Именно в выемку при установке должен попасть соответствующий элемент узла переключателя:

Таким образом обеспечивается правильная установка (правильное центрирование) данного узла относительно места установки кнопки переключателя.

Если честно, познакомившись с устройством, сначала огорчился, что батарейный отсек и «голова» объединены в одной цельной детали. По причине того, что вставлять / вынимать Kick не очень удобно. Но немного поразмыслив, понял, что это позволило убрать из конструкции дополнительное соединение между батарейным отсеком и «головой», которое даже при идеальных резьбах влечёт за собой потери в цепи подачи вольтажа.

Теперь выясним, как «плюс» с аккумулятора передаётся в коннектор:

При нажатии кнопки переключателя установленный в ней (на переднем плане внутри штока кнопки) контакт соприкасается с контактом аккумулятора (виден слева в корпусе переключателя) и с контактом коннектора (справа в корпусе переключателя). Все эти детали достаточно крупные, сверху на них нанесено серебрение. Потому при плотном нажатии кнопки потери в данном узле настолько малы, что ими можно практически пренебречь (сейчас не замерял общее сопротивление всего узла, но в atmizoo Roller оно составляло около 2,8 мОм).

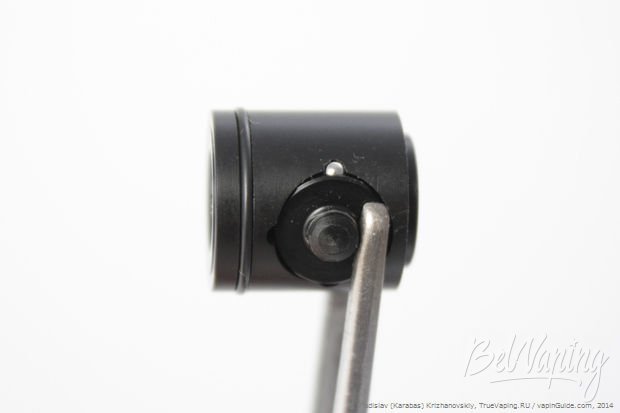

Посмотрим на нижний и верхний контакты узла переключателя внимательней:

Обратим внимание, что внутренняя часть контактов, с которыми соприкасается контакт в штоке кнопки, и форма для их установки имеют форму шестиугольника:

Кроме того, что они не вращаются внутри корпуса переключателя, это предоставляет пользователю ещё одну полезную возможность…

Со временем в процессе эксплуатации слой серебрения истирается, также возможно некоторое «выгорания» контактов при экстремальных режимах использования. Производитель рекомендует периодически кроме традиционной очистки контактов отдавать их в ювелирную мастерскую для обновления слоя серебра. Но ведь контакты соприкасаются только одной из своих граней, так что их можно повернуть неиспользованной стороной и продолжить эксплуатацию устройства даже без дополнительного ухода.

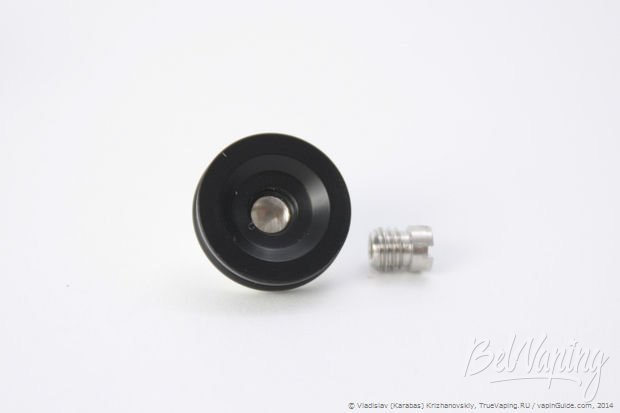

Теперь выкрутим из верхнего контакта (контакта коннектора) винт, регулирующий длину плюсового контакта:

Видим, что отверстие под него – не сквозное. Так что, если даже в коннектор попадёт жидкость, она не пройдёт через винт внутрь переключателя.

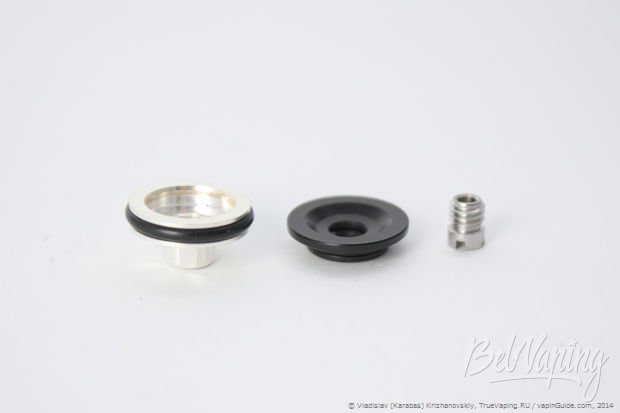

А так выглядит верхний контакт в разобранном состоянии:

Видим, что сверху контакт прикрыт изолятором (на фото – посредине). А также замечаем о-ринг, предотвращающий попадание жижи внутрь корпуса переключателя (это если она как-то просочится под о-рингом), установленным в 510-м коннекторе. А если внимательней присмотримся к последним фотографиям, то заметим, что в сверху в наружной части корпуса переключателя также установлен о-ринг, который делает попадание жидкости внутрь рассматриваемого узла вообще невероятной. Пожалуй, данный девайс – наиболее защищённый от попадания жижи из всех, что доводилось видеть.

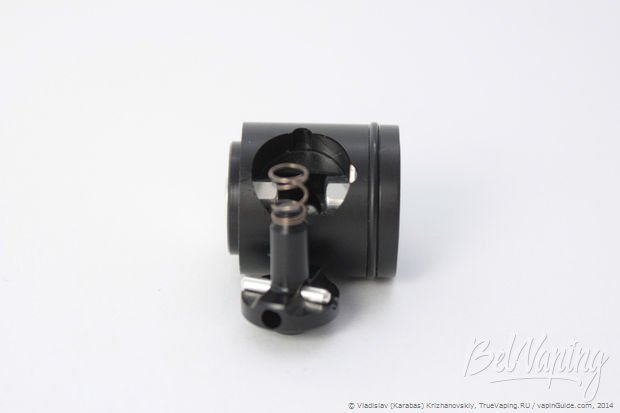

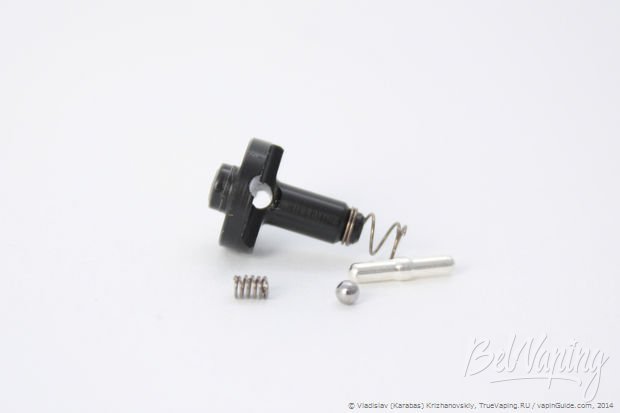

Посмотрим на детали, из которых состоит шток кнопки:

Видим:

• саму деталь штока с установленной на ней пружиной (выполняет функцию отталкивания / возврата кнопки в исходное положение);
• посеребрённый контакт, соприкасающийся с контактами внутри переключателя;
• шарик, позволяющий фиксировать кнопку в разблокированном /заблокированном положении (отверстия, в которые попадает этот шарик для фиксирования, хорошо видны на фото, где рассматривали нижний и верхний контакты переключателя);
• пружину, устанавливаемую под шарик.

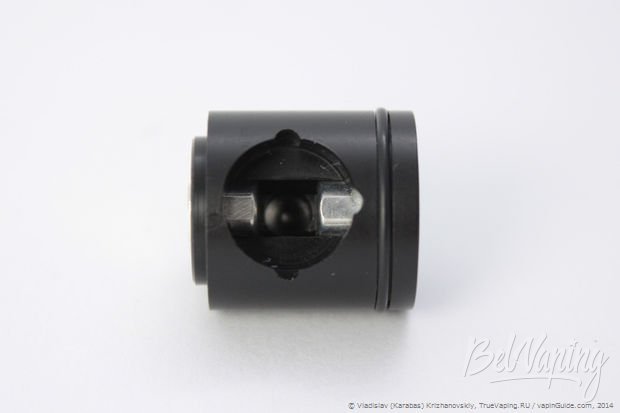

Собирается переключатель так:

Сначала устанавливаем посеребрённый контакт в шток кнопки:

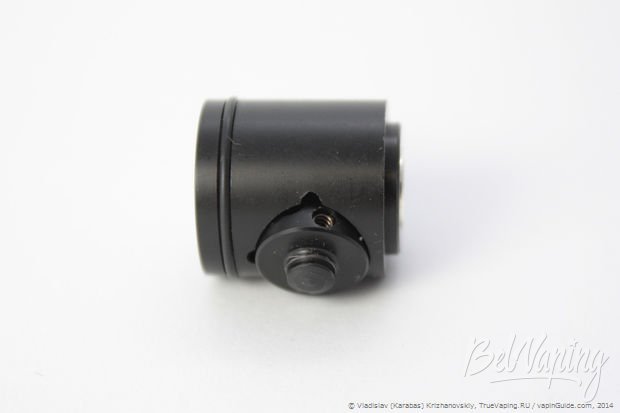

Устанавливаем шток кнопки в корпус переключателя, вставляем пружину для шарика, затем устанавливаем шарик и прижимаем шток кнопки, чтобы шарик не выпадал:

Затем, удерживая шток кнопки прижатым, вставляем узел переключателя в корпус устройства; при этом следим, чтобы кнопка была ориентирована в сторону отверстия для неё:

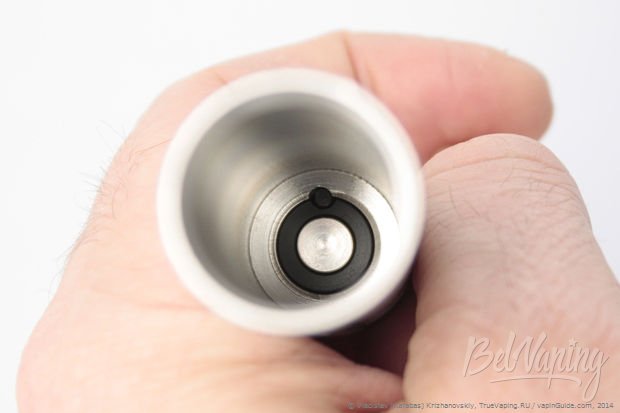

Заглядываем внутрь батарейного отсека и поворачиваем узел переключателя до совмещения соответствующей его части с выемкой в «ступеньке»:

При правильном совмещении деталей шток кнопки будет расположен по центру отверстия для неё:

После чего устанавливаем изолятор кнопки, устанавливаем кнопку (следим, чтобы она была ориентирована ровно относительно плоских граней). Сверху вкручиваем «Lab/Guppy – 510 Connector». И всё, можно пользоваться!

Теперь можем посмотреть процесс разборки / сборки устройства на видео с YouTube-канала производителя. Правда, там показаны манипуляции с atmizoo Guppy, но конструктивно данные устройства (кроме крышки батарейного отсека) идентичны.

Полезные дополнения к atmizoo Lab от Atmizone

У Atmizone имеется большой выбор деталей, запасных частей и аксессуаров для производимых устройств. У серии Lab – их тоже достаточно. Хочу обратить внимание на детали, которые могут расширить функциональность приобретаемого устройства.

Во-первых,

Lab – T16 (16mm) Extension (SKU: LA-T16)

Это труба (стакан), предназначенная для удлинения батарейного отсека с целью использования устройств регулировки вольтажа (например, Kick, Kick2, Crown и им подобные). Эту деталь можно назвать Kick-труба.

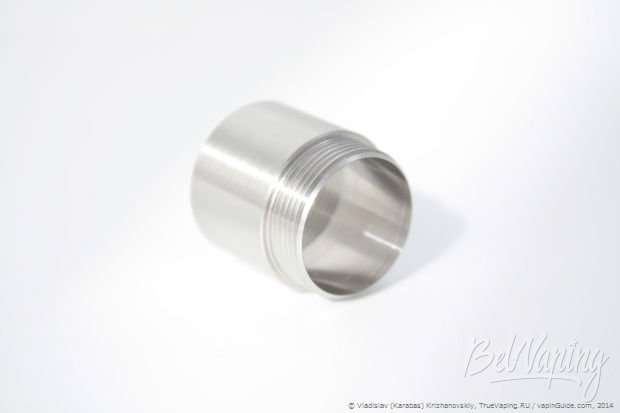

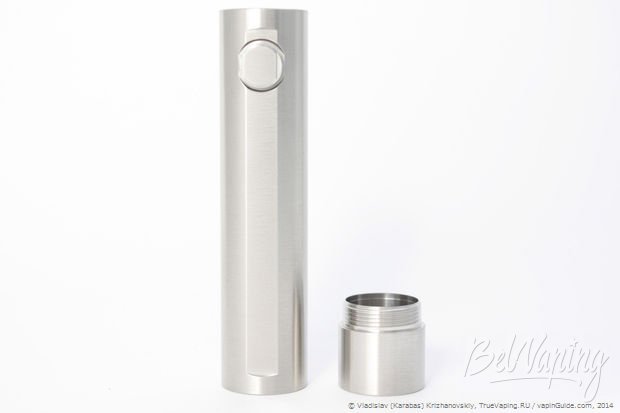

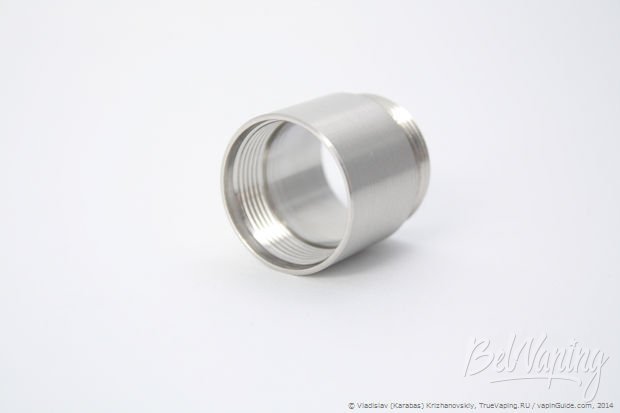

Осмотрим данную деталь:

Резьба Lab – T16 вкручивается внутрь батарейного отсека, в неё же вкручивается крышка:

Так выглядит Lab 65 при использовании Lab – T16 вместе с аккумулятором 18650 + Kick:

Не забываем, что разные устройства данной серии отличаются материалом изготовления и финальной обработкой. Потому при заказе данного аксессуара следует обращать внимание на эти характеристики:

Lab/Guppy – Internal Switch Assembly (HP Edition) – (SKU: UN-HSA/LA)

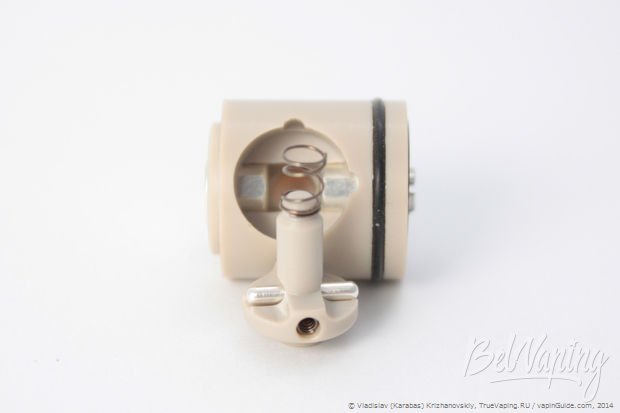

Сперва просто взглянем на эту деталь (точнее, узел в сборе), потом дам необходимые пояснения:

На первый взгляд, перед нами обычный узел переключателя для Lab, только почему-то другого цвета… Но это не так. Увиденный ранее переключатель доступен в виде позиции Lab/Guppy – Internal Switch Assembly (SKU: UN-SA/LA). Отличие данного узла HP Edition (High Performance / Высокопроизводительной версии) заключается в материале изготовления деталей штока кнопки и корпуса переключателя. В данной версии это PEEK (Polyether ether ketone, Полиэфирэфиркетон).

PEEK отличается более высокой устойчивостью к повышенным температурам, Lab/Guppy – Internal Switch Assembly (HP Edition) можно использовать вплоть до 250 °C.

Собственно, менее термоустойчивые детали стандартной версии переключателя Lab (как и прочих устройств от данного производителя) являются своего роде «последним рубежом», дополнительным предохранителем в борьбе за безопасность пользователя.

В случае, если произошло короткое замыкание, или при переноске/хранении была нажата не заблокированная кнопка, а пользователь не применяет предохранитель, будет происходить нагрев элементов узла переключателя. Если это продолжится достаточно долго, то под воздействием высокой температуры произойдёт их деформация, контакты сдвинутся и цепь подачи вольтажа прервётся. Расправившийся переключатель – это, конечно, неприятно, но в крайних случаях последствия могут быть и более тяжёлыми.

Однако современные тенденции предполагают отдельную прослойку пользователей, предпочитающих «экстремальный» вейпинг. Это те, кто гонится за максимальной производительностью мехмодов и при этом практикует использование испарителей со сверхнизким сопротивлением (Sub-ohm / Саб-Ом, суб-ом).

Лично я не считаю такой «экстрим» ни безопасным, ни вкусным, ни целесообразным. Но у всех могут быть свои мнения, каждый отвечает за себя – только самостоятельно.

Рассматриваемый узел (высокопроизводительная версия Lab/Guppy – Internal Switch Assembly) предназначена именно для пользователей, практикующих sub-ohm, а также cloud chasing («погоню за облаками», «пускание облаков»), которые в силу своей увлечённости эксплуатируют устройства в экстремальных режимах.

Естественно, перегрев батарейного блока в таком случае – это не последствие случайной небрежности, а сопутствующее основной задаче обстоятельство.

Вот именно для них Lab/Guppy – Internal Switch Assembly (HP Edition) станет полезным дополнением к устройству.

Поставляется данная деталь в фирменной коробочке:

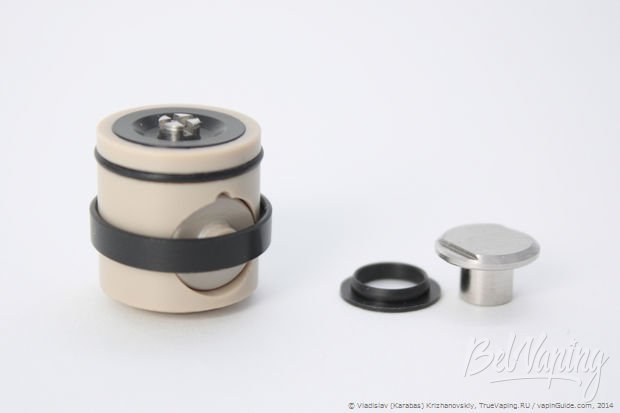

В комплект поставки входит переключатель в сборе, изолятор и кнопка переключателя:

По своему конструктивному устройству – аналогична стандартной «чёрной» версии:

Lab – Bumper Ring (SKU: LA-BR)

Также любопытна деталь под названием. Это «бампер» из делрина, который может быть надет как снизу, так и сверху устройства. Снизу он защитит нижний край батарейного отсека при эксплуатации, сверху – от возможного стирания при контакте с испарителями (но это не столь важно). К сожалению, когда ко мне отправлялось устройство, данный аксессуар отсутствовал, потому не смогу его показать.

Технические характеристики atmizoo Lab от Atmizone\

• тип устройства: мехмод с верхним (верхне-боковым) переключателем (кнопкой);
• наружный диаметр «круглых» частей 22 мм, расстояние между плоскими гранями 20,6 мм;
• длина (версия Lab 65) 94 мм;
• вес устройства (версия Lab 65 без пружины) 98,5 г;
• сопротивление контактов, участвующих в цепи подачи вольтажа – минимальное. Сопротивление комплектной пружины (используется в Spring-Loaded Mode): между крайними точками – около 15 мОм, между местами соприкосновения с дном крышки и аккумулятором – около 13 мОм;
• материалы: нержавеющая сталь (304 SS), посеребрённые контакты (винт регулировки длины плюсового контакта – 304 SS).

Если попытаться использовать для характеристики данного батарейного блока всего одно слово, то больше всего подойдёт слово «производительность». Atmizone удалось сделать не просто аккуратное и внешне привлекательное устройство, но и снабдить его действительно отличными характеристиками производительности.

Сочетание atmizoo Lab от Atmizone с испарителями

Участник сегодняшнего обзора – очень лаконичный по внешнему виду батарейный блок. Ровный, строгий, без украшательств и излишеств. На следующих фотографиях показано его сочетание с испарителями (от тонких к более габаритным):

На фотографиях увидели: BOGE Cartomizer 510D, GP Spheroid V3, GG Penelope V2, Cyclone Top Feed AFC, iClear 30S, Kraken Tank System v 1.1, GP Salt & Pepper Tank (SnP) 22 мм, SvoëMesto Kayfun V4, GG Ithaka.

Впечатления и общая оценка atmizoo Lab от Atmizone

Давайте на этот раз впечатлениями поделюсь чуть позже, для начала же попробуем дать оценку участнику обзора.

То, что он лаконичный и по-атмизовски аккуратный, – очевидно. Но это вопрос вкусовщины и личных предпочтений. Пожалуй, наибольшее значение имеют технические характеристики.

Во-первых, это устройство с минимальными потерями в цепи подачи вольтажа («просадками»). Если честно, даже не могу вспомнить, у какого ещё батарейного блока имеются подобные показатели. И это при том, что сама конструкция верхнего (верхне-бокового) и просто бокового переключателя изначально предполагает большие потери, чем у торцевого переключателя. Это достигнуто за счёт уменьшения потерь на резьбах, размеров / форм серебрённых контактов и удобства уверенного нажатия кнопки переключателя.

Во-вторых, при столь впечатляющих параметрах производительности это устройство обеспечивает высокий уровень безопасности. Которого будет вполне достаточно даже самому начинающему новичку (не искушённому во многих тонкостях или просто недостаточно внимательному пользователю). Безопасность обеспечивается за счёт используемого в Springless-Fused Mode предохранителя (и даже при этом производительность / показатель «просадок» у данного устройства оказывается лучше, чем у многих других). При этом опытные пользователи могут «ослабить» степень контроля безопасности в угоду производительности за счёт Springless-Direct Mode.

В-третьих, для «маньяков» от вейпинга появилась возможность убрать ограничения (используя Springless-Direct Mode и Lab/Guppy – Internal Switch Assembly (HP Edition)) – и получить максимальное удовлетворение в экстремальных режимах.

Как по мне – этого даже слишком много для одного устройства.

А по поводу впечатлений… Мне нравятся аккуратные, конструктивно грамотные и качественно сделанные устройства. Батарейные блоки серии atmizoo Lab – именно таковы. А учитывая вышеперечисленные возможности, делающие устройство достаточно универсальным, – участник обзора мне понравился.

Да ещё и выглядит привлекательно:

Что тоже важно.

Всё, спасибо за внимание. Хорошего нам всем пара!
