Данный текст был опубликован 8.10.2013 в ныне несуществующем блоге TrueVaping и посвящен обслуживанию генезиса Orion v3.

Уважаемые читатели, вот и настала пора третьей части обзора устройства, именуемого Orion v3 от Nosmoker. Мы познакомились с ним самим. Выяснили отличие от предыдущей версии. Теперь обсудим варианты настроек (фитиль, спираль) и некоторой кастомизации (тюнинга, тонкой настройки под собственные потребности).

Установка сетки в Orion v3

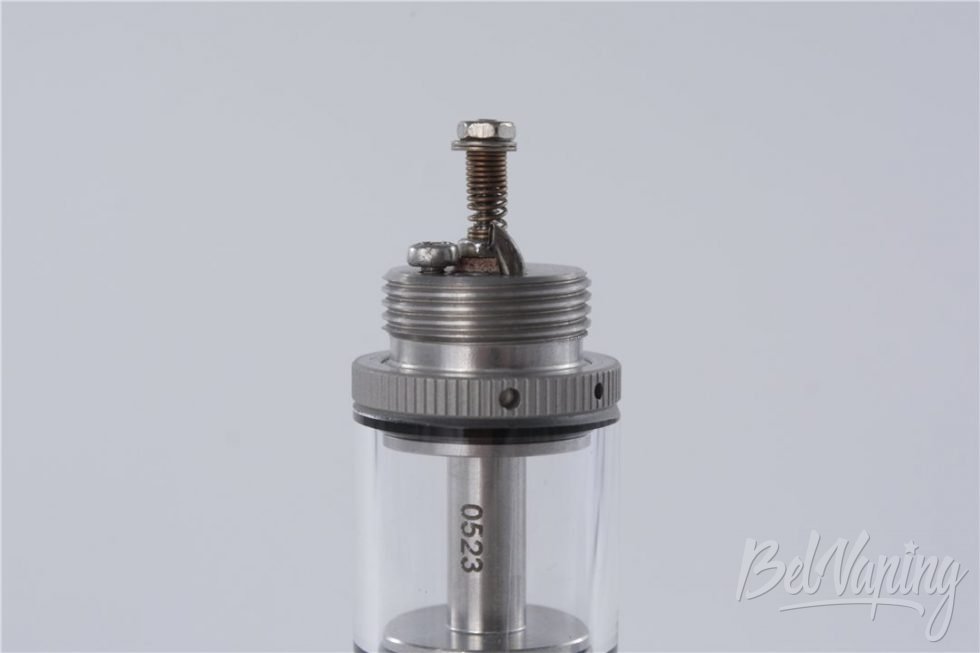

Для начала освежим в памяти конструктивные решения и элементы испарительной камеры устройства. Смотрим:

Видим центральный плюсовой контакт с фирменным орионовским креплением, видим трубочку подачи воздуха, видим винт крепления минусового контакта спирали.

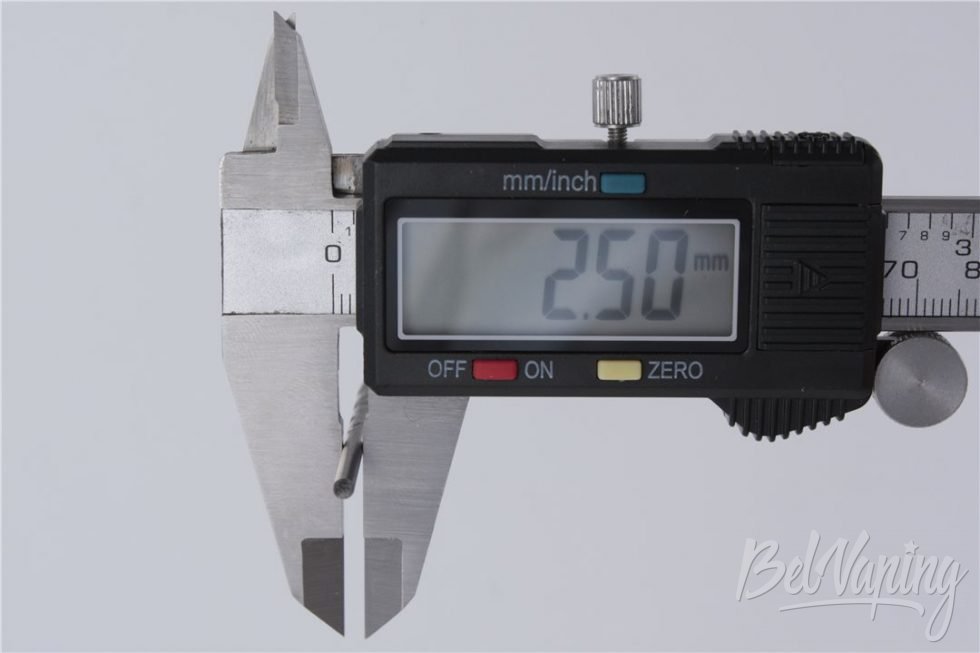

Для дальнейшего рассмотрения, не удивляйтесь, возьмём сверло. Помним, что диаметр отверстия для установки сетки у нас равен 2,5 мм. Вот и сверло берём такого же диаметра:

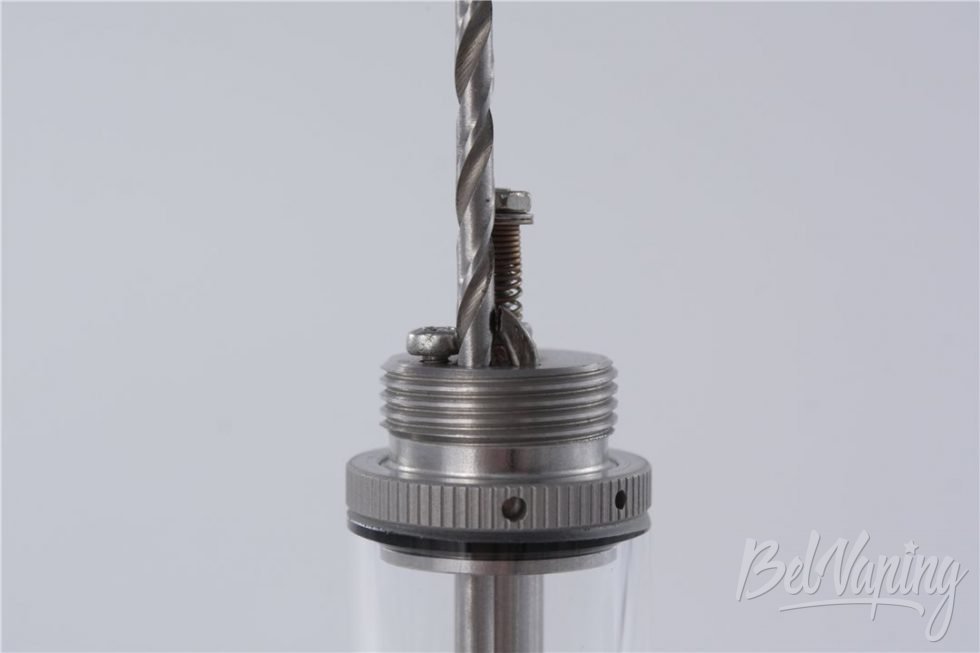

Вставляем его в отверстие для сетки…

…и отчётливо видим, что в рассматриваемом экземпляре устройства расстояние от источника подачи воздуха до сетки – совсем невелико. Скорей всего, в разных экземплярах этот показатель может немного отличаться. Поскольку, судя по внешнему виду, данная трубочка изготавливается в «ручном» режиме.

В первой части обзора говорил, что добиться увеличения расстояния от источника обдува до спирали можно путём её установки немного «наискосок». Для этого сетка должна быть чуть меньшего диаметра, чем отверстие для неё.

Вот так, например, выглядела одна из моих первых намоток, на которой испытывал Орион:

Если честно, запечатлённый вариант – уж слишком «отогнут». В любом случае, пример понятен. Даже если в полученном образце форма трубочки будет такой, как показано выше, добиться хорошего и вкусного обдува можно именно таким способом.

Регулировка положения трубки обдува в Orion v3

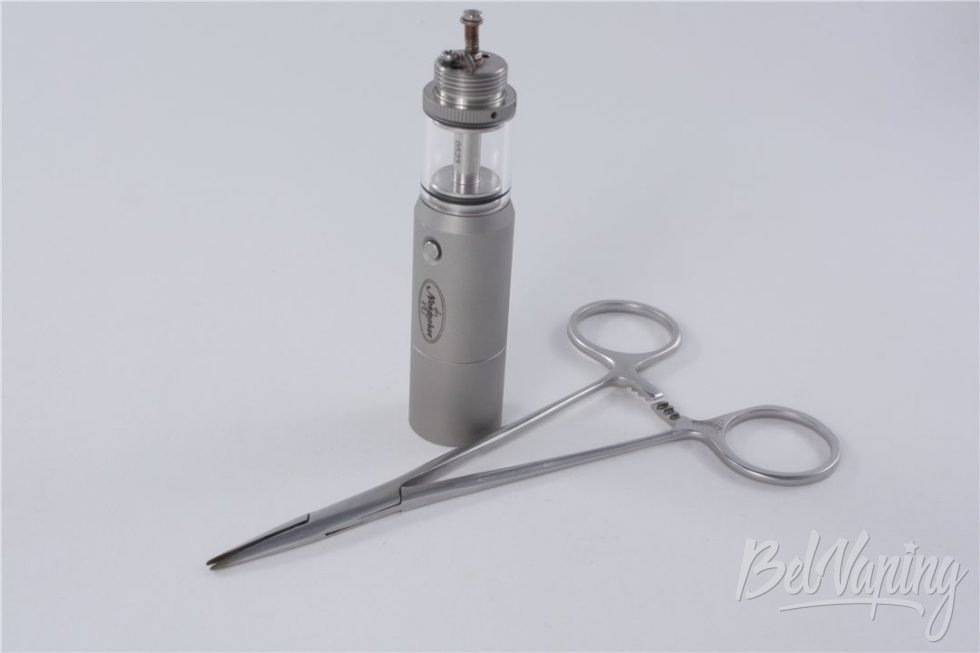

Трубочка подачи воздуха в устройстве съёмная. Пальцами пошевелить её вряд ли удастся, но при наличии удобного инструмента…

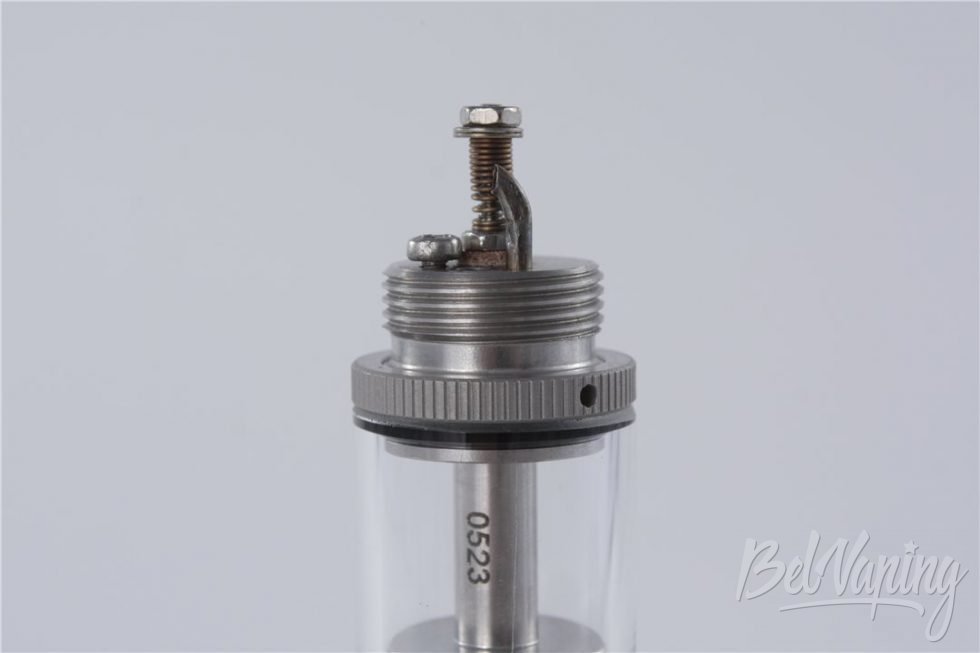

…это вполне возможно. Например, вытащить трубочку чуток повыше и отрегулировать высоту обдува спирали:

Понятно, что эту трубку также можно поворачивать влево / вправо:

Смысла в том особенного нет. Но порой пользователям не хватает ТХ (throat hit) – тогда можно несколько сместить направление обдува. Это не будет «настоящий» никотиновый ТХ, ибо просто жидкость по причине недостаточного обдува будет излишне перегреваться и подгорать на спирали. Тем самым провоцируя кашель. Хотя, некоторые пользователи предпочитают именно такую настройку. Такая возможность – тоже имеется.

Регулировка высоты крепления минусового контакта в Orion v3

И раз подняли высоту обдува, то рассмотрим ещё один вариант несложной и потенциально востребованной регулировки. Как и в любом другом устройстве, в Орионе можно поднять выше место крепление минусового конца спирали.

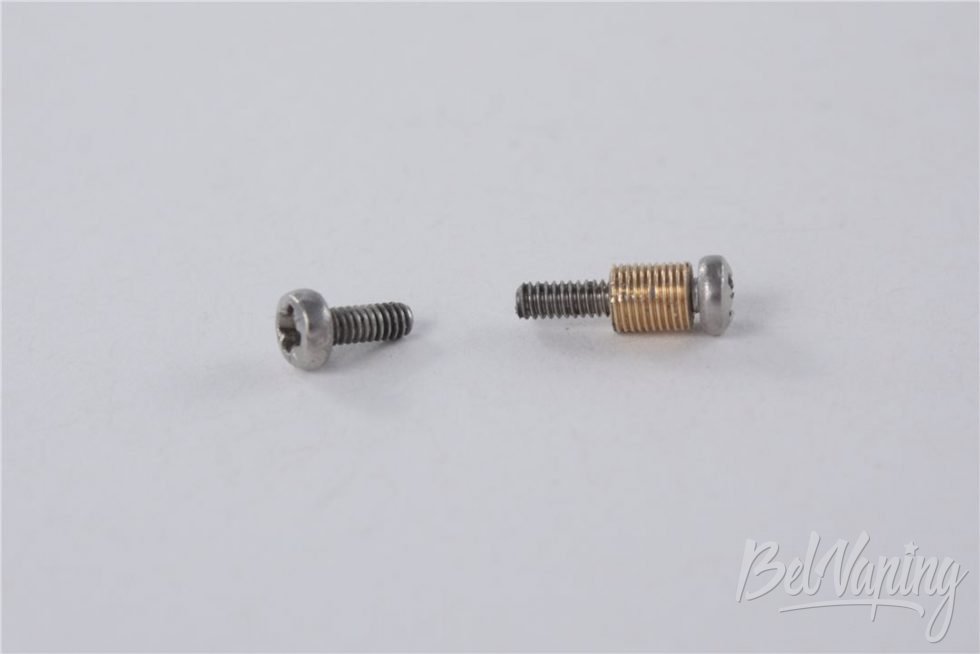

Для этого штатный винт (М2) можно заменить на более длинный и использовать дополнительную втулку:

Вот что получилось:

Скорей всего, именно такую конфигурацию читатели использовать не станут. Это только пример, что и как можно регулировать и настраивать. На фото (для наглядности) слишком высоко поднята трубка обдува и слишком большая втулка под винтом минуса. Небольшая же втулка – может понадобиться при использовании «сжатых» спиралей, расположенных непосредственно напротив места обдува (они дают наиболее концентрированный вкус).

Варианты крепления спирали на плюсовой стойке в Orion v3

Фирменное орионовское крепление плюсового конца спирали реализовано за счёт его зажимания между двумя шайбами. Сверху шайбы упираются в верхнюю гайку, снизу их прижимает пружина. Это довольно удобное решение, позволяющее быстро крепить спираль.

Но во время прожига установленной сетки горелкой / турбозажигалкой есть вероятность подпалить саму пружину. От чего пострадают её физические свойства. Также некоторые пользователи предпочитают более «жёсткую» фиксацию (и я в их числе).

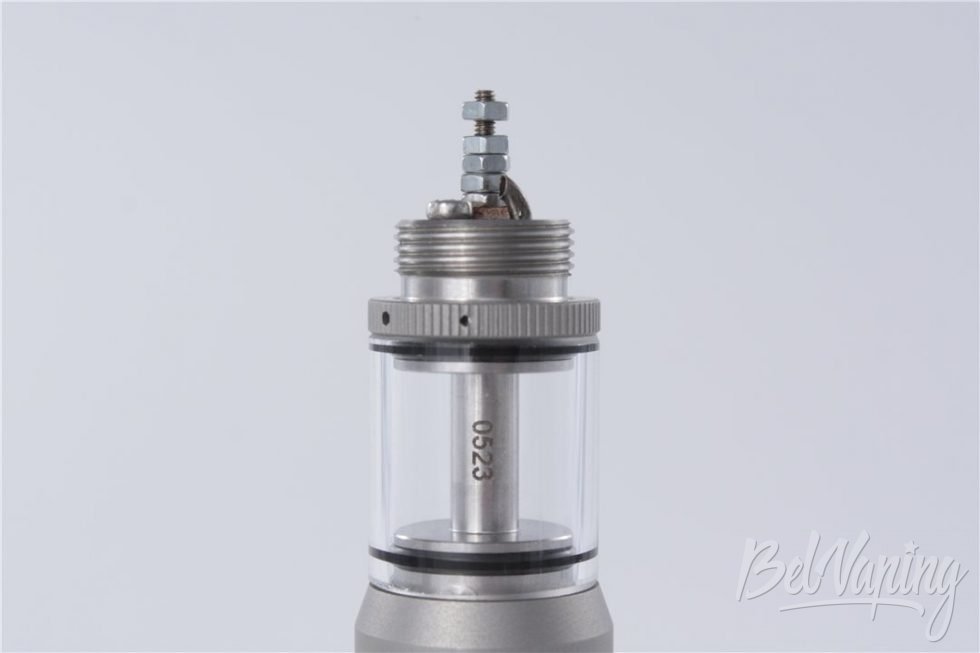

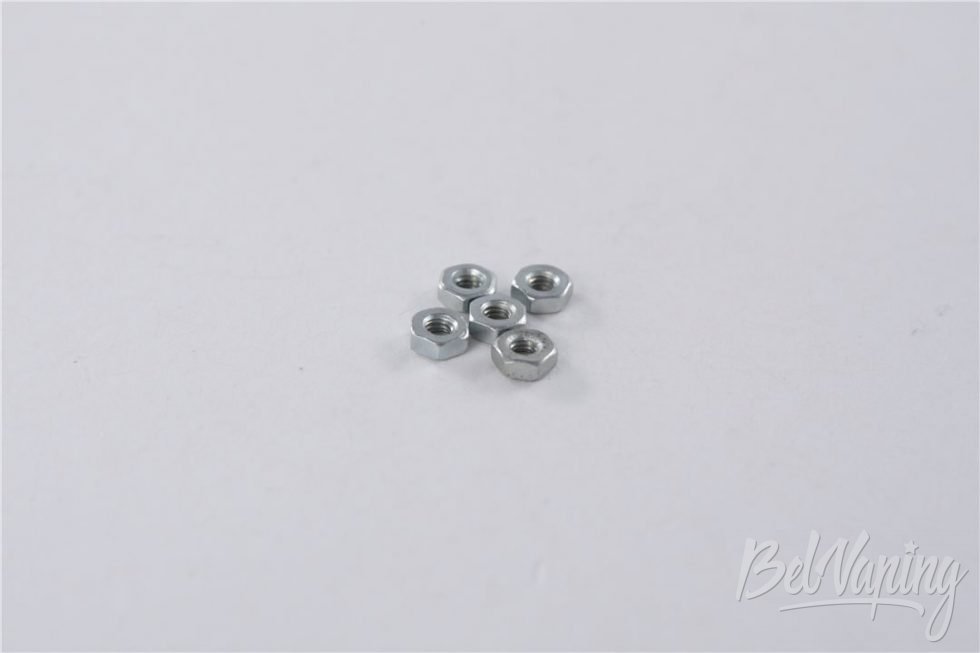

Это тоже несложно сделать. Например, при помощи нескольких дополнительных гаек (М2):

Уважаемые читатели, прошу прощения, заметил, только разбирая фотографии. Естественно, для подобных целей надо использовать крепёж из нержавеющей стали. Когда делал фотосессию – недосмотрел (для работы с мелкими деталями использую очки, здесь же – просто ошибся) и показал в качестве образца «простые» гайки. Если будете использовать данный вариант – берите более качественные.

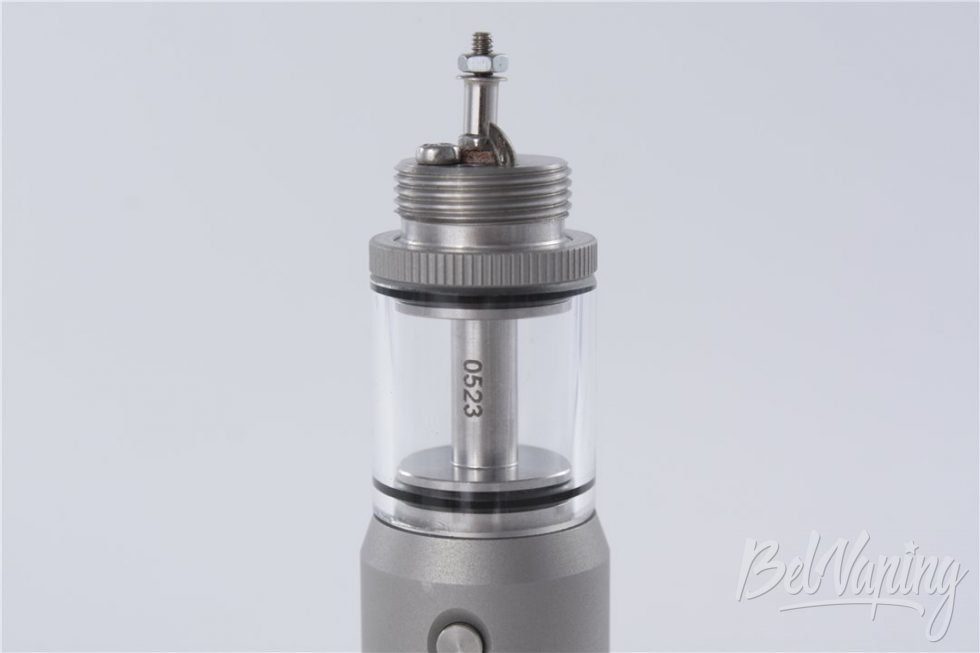

Тогда плюсовой контакт можно сделать в виде «монолитной» конструкции. И высоту крепления спирали регулировать путём размещения провода между различными гайками.

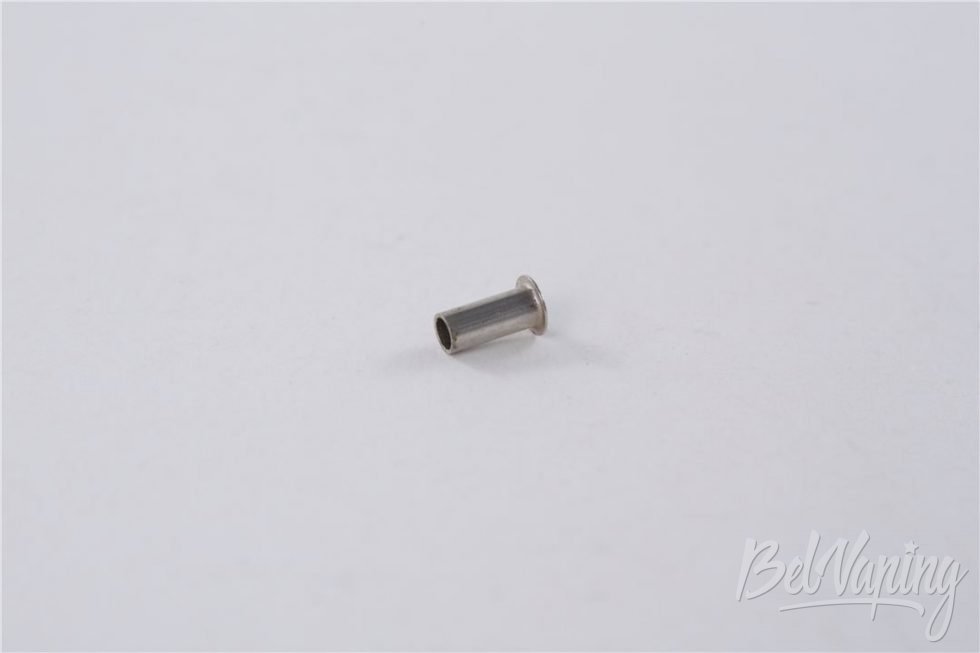

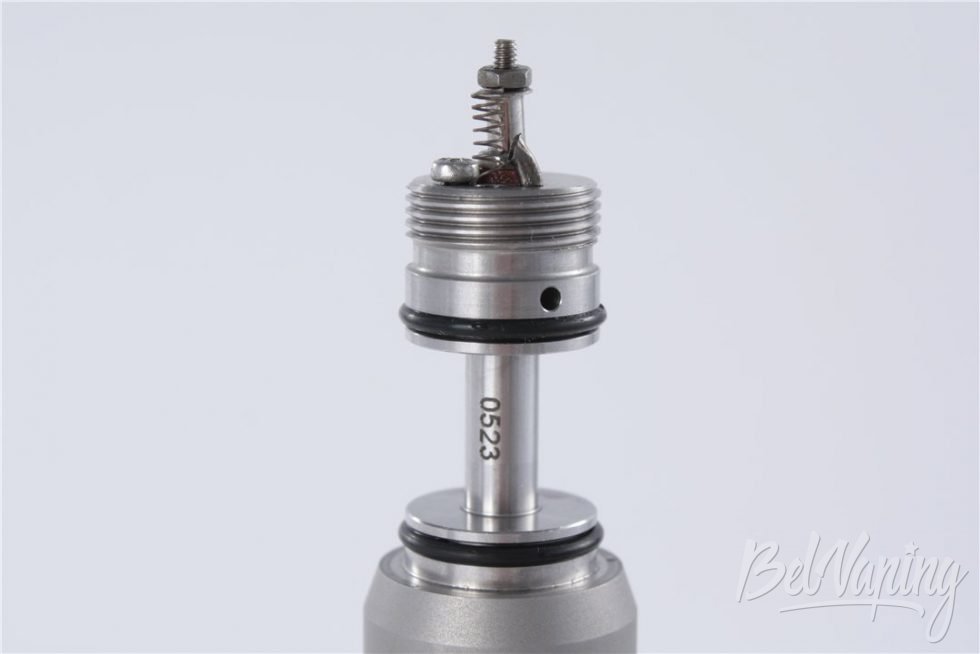

Либо вместо пружины можно установить некую «проставку» (металлическую, керамическую), чем сразу задать высоту крепления спирали. Я использовал вот такую штуковину (как-то при случае купил среди прочих мелочей в магазине, торгующем разномастным крепежом) – внешне похожую на заготовку заклёпки:

В принципе, подойдёт любая тонкая металлическая трубочка, обрезанная до нужного размера. Если на ней не будет «шляпки», как в показанном примере, сверху надо положить шайбу.

Вот что у меня получилось (пока пользуюсь именно в таком варианте, чуть позже поменяю эту деталь на керамическую):

Регулировка направления обдува в Orion v3

В первой части обзора упоминал, что можно сделать собственную трубку обдува (любой самой витиеватой формы). Для этого нужна канюля 15G (наружный диаметр 1,8 мм). Отрезаем кусочек требуемой длины (за образец можно взять штатную трубочку). Разогреваем горелкой и сгибаем кончик под желаемым углом. После чего при помощи надфиля добиваемся нужного угла обдува.

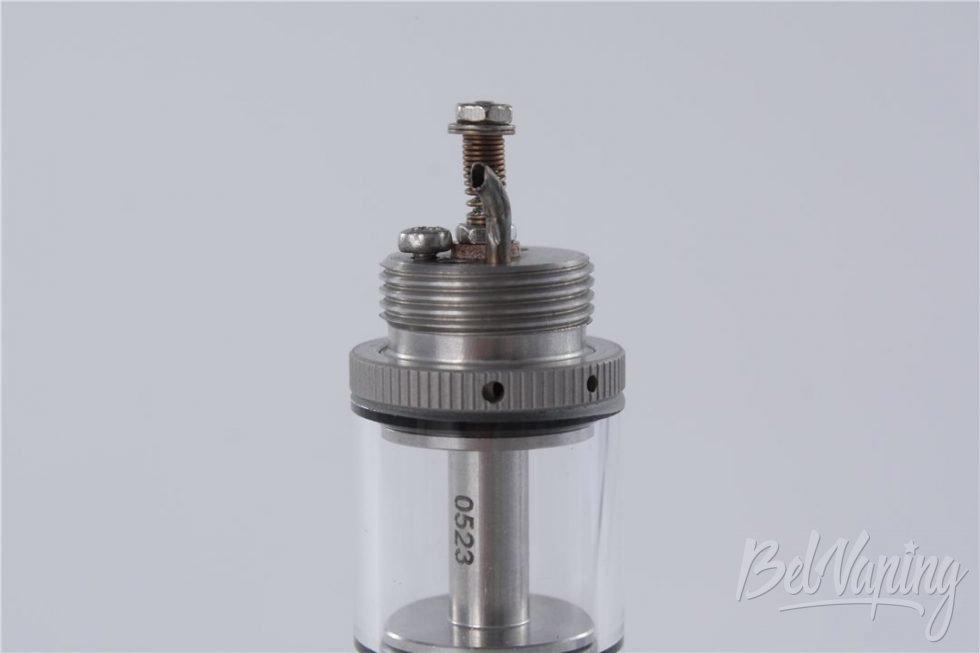

Я не очень люблю мастерить, потому подобным ещё не занимался. А поступил проще. При помощи хирургического зажима немного разогнул верхнюю часть трубки:

После чего вот так изменилось расстояние от места обдува до показанного в начале обзора сверла диаметром 2,5 мм:

При этом немного изменилось направление обдува, и расположенные выше уровня трубки витки спирали стали обдуваться лучше. Это же происходило при установке спирали «наискосок». Сейчас же это получилось и при ровной установке спирали.

Закрытие заправочного отверстия в Orion v3

Орион поставляется без штатной заглушки (пробки) для заправочного отверстия (его диаметр 2,0 мм). На форумах порой встречаются вопросы о том, как бороться с «протечками» устройства. Это происходит при переноске или хранении на боку (в положении лёжа).

Ничего удивительного, поскольку при наличии двух открытых отверстий в баке (заправочное и отверстие для сетки даже с установленной сеткой) – жидкость из бака может и будет вытекать при горизонтальной ориентации устройства.

Обращаю внимание уважаемых читателей, что одной из первых форумных рекомендаций на тему улучшения интенсивности подачи жидкости для генезиса является именно открытие заправочного отверстия. Однако, естественно, при этом приходится хранить устройство в вертикальном положении…

Я в своих устройствах всегда закрываю заправочное отверстие. Поскольку обычно храню их в лежачем положении в соответствующем ящике.

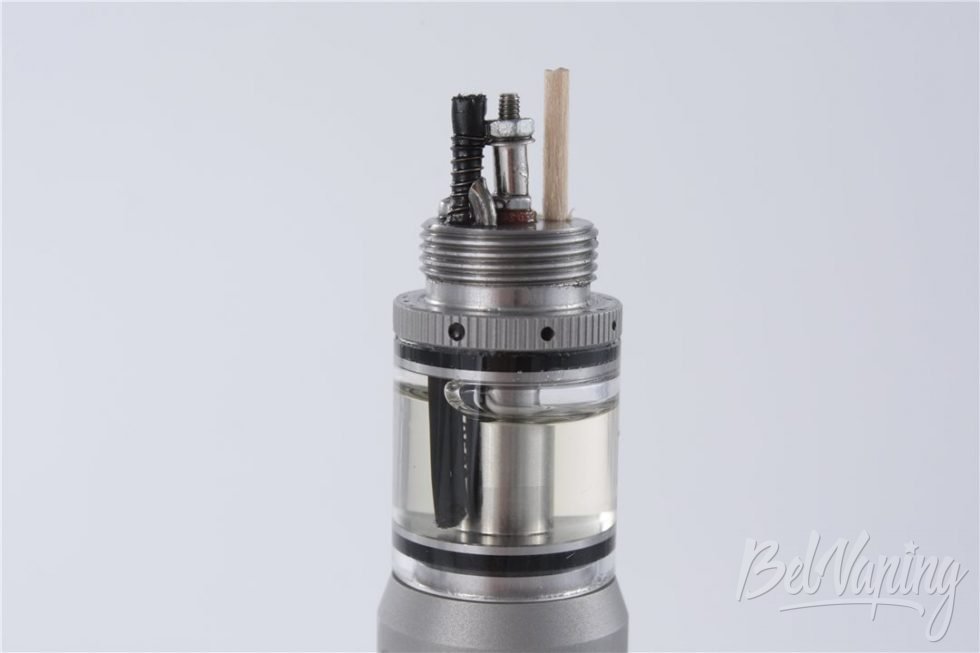

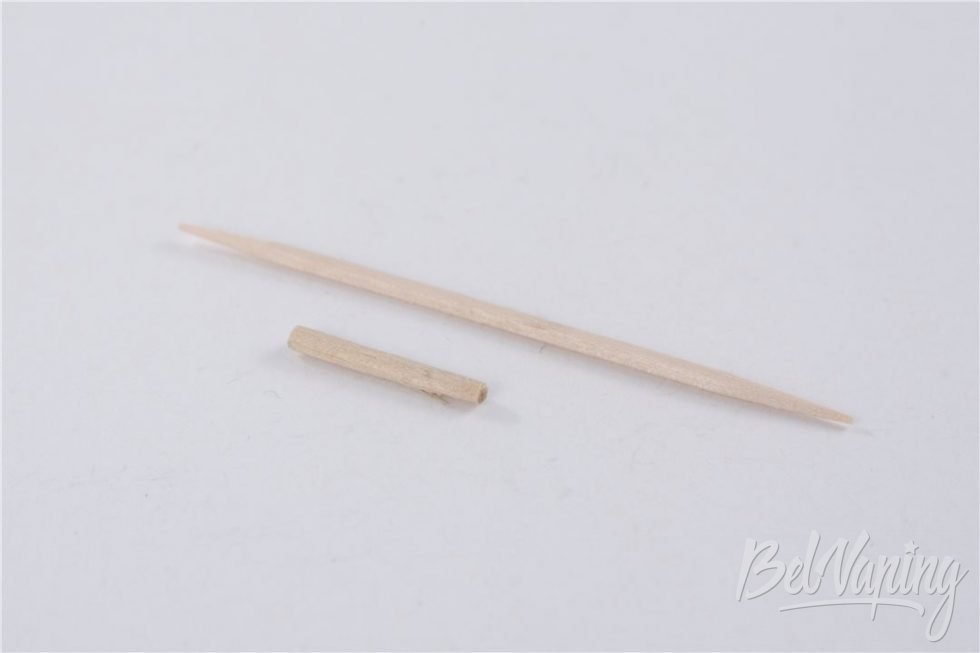

Самым простым решением является использование обычной зубочистки (отрезаем кусочек подходящего размера):

Выглядит это вот так:

Зубочистка вставляется в заправочное отверстие очень плотно. При этом не происходит «протечек», но ухудшается интенсивность жижеподачи.

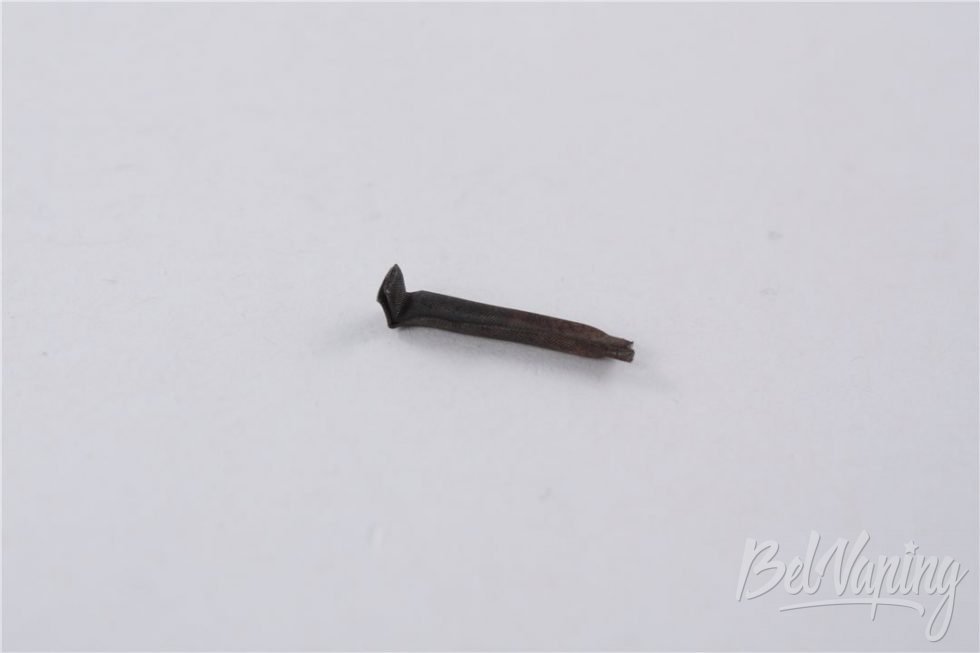

Посему для этих целей лучше использовать небольшой кусочек плотно скрученной сетки (на фото – обрезанный кусок от одной из ранее использовавшихся сеток):

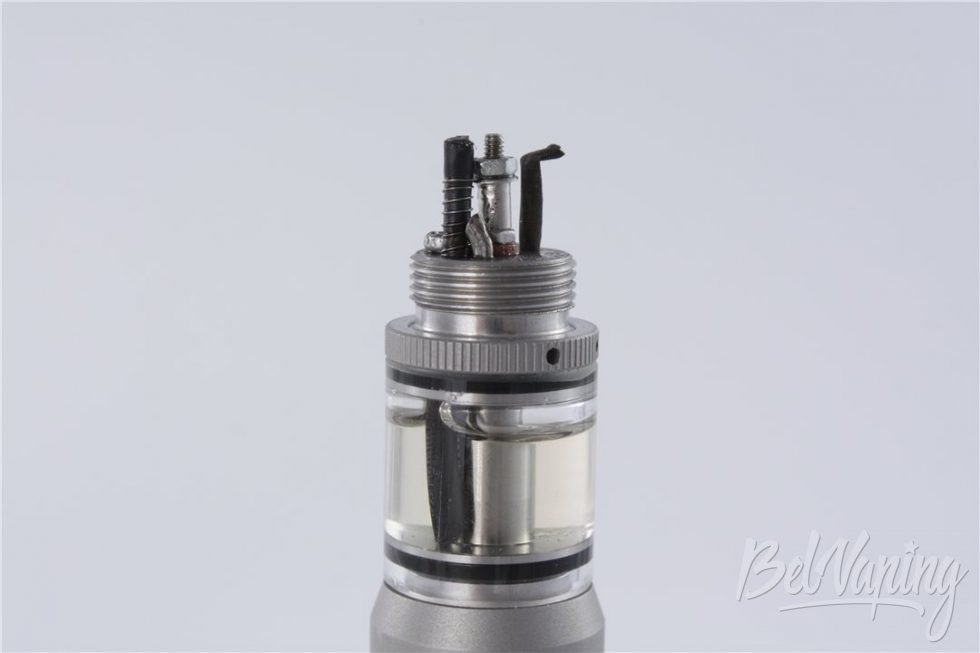

Выглядит это вот так:

Такая «пробка» из сетки хороша тем, что тоже препятствует вытеканию жидкости из бака. При этом через неё (пусть и менее интенсивно) воздух продолжает поступать в бак.

В качестве примеров для оценки сообщу о мощности, при которой осуществлял парение на показанной в последних фотографиях намотке:

• с заправочным отверстием, закрытым зубочисткой, 7-8 Вт;
• отверстием, закрытым сеткой, 10 Вт;
• открытым заправочным отверстием 12-13 Вт.

Так что, рекомендую использовать заглушку из скрученной сетки – вполне компромиссный вариант.

Общие рекомендации по материалам и «формулам» намоток

Многие, особенно новички в вейпинге, ищут готовые формулы и рецепты для испарителей. Постоянные же читатели проекта TrueVaping.RU знают, что обычно я этого не делаю. По простой причине: есть множество разных материалов и для фитилей, и для спиралей, отличающихся по своим физическим свойствам. Да и требования к характеристикам пара у разных пользователей тоже различаются.

Потому, любая «жёсткая» рекомендация – изначально неверна. Подобрать подходящий именно тебе рецепт намотки можно только самостоятельно. И если уж выдавать рекомендации, то речь может идти лишь о самой общей информации. Это, скорей, направление для экспериментов, а не точные формулы.

Это касается любых фитилей и спиралей. В испарителях типа генезис – ещё сложнее. Характеристики готовой сетки (фитиля, из неё изготовленного) зависят не только от характеристик самого материалов и размеров использованной заготовки. Практически невозможно передать словами необходимую плотность скручивания сетки. Например, как на практике интерпретировать рекомендации «смотать не слишком плотно», или «смотать плотно»? В повседневной жизни практически никто не оперирует ньютон-метрами.

Так что, уважаемые читатели, практика, и ничего кроме практики! Для начала обратите внимание на то, о чём расскажу дальше, после этого – экспериментируйте самостоятельно.

Итак, сама конструкция Orion v3 несёт в себе два ограничения. Размер отверстия под сетку, равный 2,5 мм. И высота от дна бака до верха внутренней части кожуха испарительной камеры – около 40 мм. Из этого и стоит исходить.

Длина заготовки для сетки должна быть не более 40 мм (я использую 38 мм). Ширина – хм, тут многое зависит от упомянутой плотности скручивания сетки. И от того, будет ли оставлен внутри сетки воздушный канал. Так уж сталось, что являюсь приверженцем сеток с воздушным каналом внутри (а по ширине подбираю их вплотную к краям отверстия для сетки). Хотя, есть множество рекомендаций поступать наоборот – внутри сетка без канала, зато общий её диаметр должен быть меньше, чем отверстие для неё.

Также на необходимую ширину заготовки для фитиля влияют характеристики самой сетки. Количество ячеек на дюйм (mesh), толщина, мягкость / эластичность. Например, сетка «#500 Super Fine E-Cig Wicking Mesh — 25 Micron» от themeshcompany.com – очень мягкая. И она поддаётся плотному скатыванию даже при небольших прилагаемых усилиях. Потому её в любое отверстие можно «впихнуть» раза в полтора-два больше, чем другой сетки. Не скажу, что от этого есть особая польза. Чрезмерная степень скручивания превращает сетку в практически монолитный стержень, от чего также страдает интенсивность подачи жидкости.

В собственных экспериментах с Орионом использовал различные сетки разных размеров. Не скажу, что какие-то варианты были слишком хорошими, а какие-то слишком плохими. Подчеркну, что хорошая сетка (фитиль из сетки) – есть сбалансированная по рыхлости/плотности скрутка (понятно, что также следует учитывать – с каналом внутри она, либо без него).

По поводу воздушного канала внутри сетки – тут дело такое. Однозначно плохим является вариант плотно скрученной сетки без воздушного канала, при этом – плотно прилегающей к отверстию под неё. Тогда интенсивность жижеподачи катастрофически мала.

«Рабочими» являются следующие варианты:

• внутри сетки нет воздушного канала, но её наружный диаметр примерно на четверть меньше отверстия под сетку;
• внутри сетки есть воздушный канал (0,8–1,2 мм), и она плотно прилегает к стенкам отверстия под сетку.

Уточню, что речь идёт о не слишком плотно скрученной сетке.

Компромиссным же является вариант, когда и внутри сетки есть небольшой воздушный канал (не более 0,8 мм, возможно, даже меньше), и диаметр сетки немного меньше заправочного отверстия (сетка в нём не болтается, но двигается достаточно свободно). В этом случае подача жидкости будет осуществляться капиллярным эффектом и по самим ячейкам сетки, и по каналу внутри неё, и по наружной поверхности.

При испытании участника настоящего обзора использовал сетки следующей ширины: 15 мм, 18 мм, 20 мм, 25 мм, 30 мм, 35 мм, 45 мм (это было на 500-ке). Хуже всего получилось на сетке шириной 35 мм, поскольку пришлось скручивать её слишком плотно, при этом она стала почти «монолитной». Остальные же варианты – оказались неплохими. Повторюсь ещё раз: главное – сохранить баланс рыхлости/плотности скручивания.

Для собственных экспериментов предлагаю сразу сделать три заготовки разной ширины: 15, 20 и 25 мм (высотой 38-40 мм) и испытывать их на практике. Скорей всего, одна из этих сеток обеспечит устраивающую пользователя интенсивность жижеподачи. Что зависит от самих характеристик сетки и плотности её скручивания.

И раз сетку обсудили, скажу пару слов об использовании разных проводов с сопротивлением. За время работы с обслуживаемыми испарителями среди расходных материалов собралось много всяких проводов (нихром, кантал разной толщины и сопротивления).

Мой опыт показывает, что принципиальное отличие кантала от нихрома только в том, что он более эластичный. Даже обожжённый нихром менее податлив при обматывании фитилей, чем кантал. Потому для аккуратного (плотного) прилегания спиралей обычно использую кантал.

Нихром же более уместен в случаях, когда спираль изготавливается на оправке, а фитиль в неё вставляется уже после. Он менее подвержен деформации при подобных манипуляциях.

Сказать, что что-то более «вкусное» – не могу.

«Косичку» в качестве самоценного и самодостаточного провода не воспринимаю. И нагар с неё сложнее отчищать, и при намотке на сетку контакт получается неидеальный. «Косичка» – вынужденная мера, когда под рукой нет провода нужного сопротивления. Тогда, скрутив несколько тонких проводов, можем получаить подходящее сопротивление. Сногсшибательной «вкусности» «косички» – тоже не заметил. Подобные характеристики пара получаются на одинарном толстом проводе (AWG 30, или AWG 29).

Плоский кантал – по ТТХ практически сопоставим с подобным по сопротивлению круглым. Зато на фотографиях выглядит красивее. Возможно, всё же даёт более обильный пар на одинаковом количестве витков. Но, добавив один дополнительный виток круглого кантала, – получаем примерно то же самое.

Моими основными (наиболее часто используемыми проводами) являются кантал А1 0,2 мм и кантал А 0,25 мм. Количество витков подбираю в зависимости от толщины фитиля. Стараюсь делать не менее 5 витков и не более 7. Провода 0,15 / 0,16 использую редко – когда надобно сделать дуалкойл (две параллельные спирали).

Уже давно использую варивольты, и даже мехмоды «оживляю» электронными «костылями»/»протезами» (в частности – Кроуном). Ну, не нравится мне изменяющийся в процессе парения вольтаж, ничего с собой поделать не могу. Посему особенно не задумываюсь о прям совсем точном подборе сопротивления спирали для конкретного испарителя. Многое зависит от формы и размера фитиля, испарительной камеры, настроения, в конце концов.

Но определённые закономерности и логика в подборе «формул» намоток всё же имеются. Кстати, это сказано и в инструкции (технических характеристиках) Ориона, доступной для скачивания на сайте Nosmoker.

При использовании варивольта / вариватта мы на спирали любой длины и сопротивления можем получать сопоставимую тепловую мощность. Однако более массивные спирали (с большим количеством витков (6–8)) даже при одинаковой расчётной мощности разогреваются менее интенсивно (медленнее). Зато обеспечиваю большую площадь испарения. Небольшие спирали (3-4 витка) обеспечивают меньшую площадь испарения, зато разогреваются более интенсивно.

При этом различаются и характеристики пара. Не прям совсем-совсем до неузнаваемости (ибо речь идёт об одинаковой тепловой мощности). На массивных спиралях преобладает объем пара и более глубокий (сочный) вкус. Небольшие спирали обеспечивают большую накуриваемость и ТХ.

Вот именно по такой причине и стараюсь придерживаться диапазона 5–7 витков. Вам же, уважаемые читатели, после подбора «формулы» сетки рекомендую сделать собственные эксперименты с использованием проводов разного диаметра. Также стоит попробовать спирали разного сопротивления. Тогда и выберете то, что нравится лично вам.

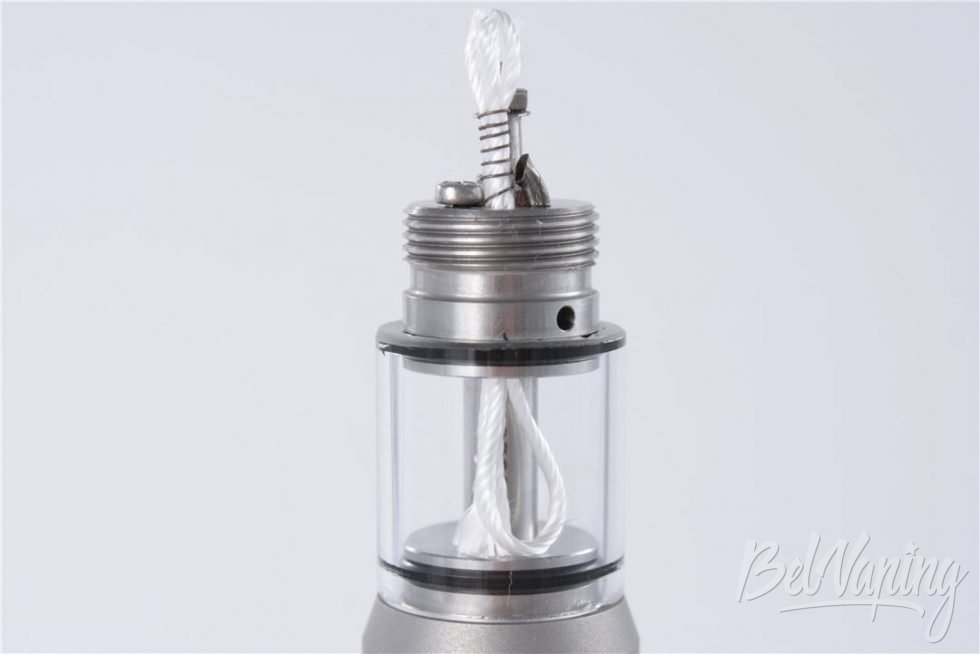

Использование в Orion v3 кремнезёмного фитиля

Никогда не был приверженцем использования в испарителях типа генезис «мягких» фитилей. Одна из основных характеристик данного испарителя – использование в качестве фитиля (кстати, здесь подающий фитиль и фитиль спирали – единое целое) оксидированной сетки.

Однако понимаю, что не у всех пользователей достаточно опыта в эксплуатации подобных испарителей (а они требуют точной настройка). К тому же, в моноблоке (устройстве, где объединены источник питания и испаритель) любая дополнительная возможность настройки может оказаться востребованной. Например, надо срочно сделать новую намотку, а под рукой нет сетки.

Потому поведаю о возможности использования в качестве фитиля кручёных кремнезёмных шнуров. Речь именно о кручёных шнурах, которые часто называют «супернитью». У плетёных шнуров (серия ШК от Эковул) – интенсивность жижеподачи намного меньше.

Сразу уточню: в большинстве испарителей, где в нижний бак опускаются кремнезёмные шнуры, используется двухсторонний фитиль (спираль расположена горизонтально, и оба конца фитиля опускаются в бак). При этом сложность настройки таких устройств связана с точностью подбора диаметра и количества используемых нитей.

Для Ориона делал эксперименты на следующих нитях: 1 х 3 мм, 2 х 2 мм, 4 х 1 мм. Наиболее приемлемым оказался последний вариант (4 х 1 мм нити):

Реализуется он следующим образом (манипуляции происходят при снятом стекле бака):

• на оправке 1,9 — 2 мм (что получится, если использовать оправку 2,5-2,6 мм – покажу потом) делается спираль желаемого сопротивления;

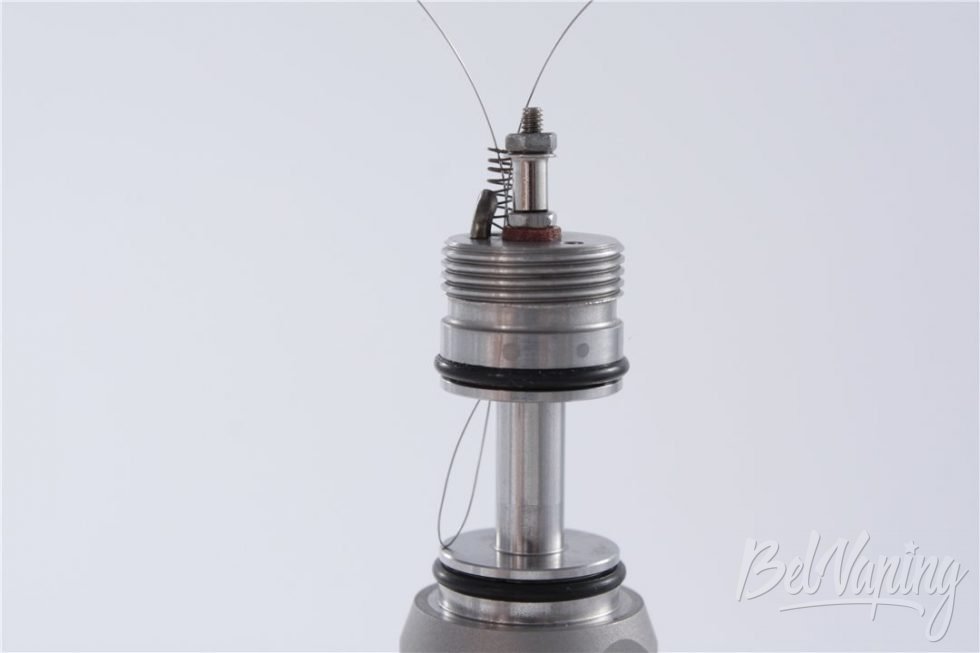

• сверху через спираль и дно площадки испарительной камеры пропускается сложенный вдвое тонкий провод (нихром / кантал);

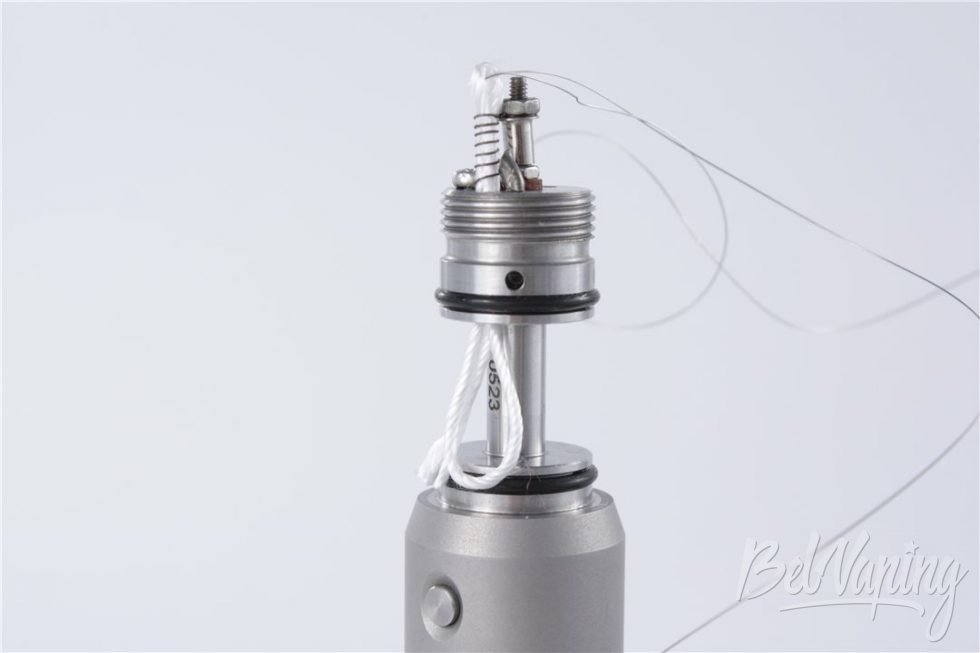

• в опущенную вниз петлю вдевается сложенная вдвое кручёная «супернить» длиной 16 см (4 х 4 см);

• аккуратно протаскиваем нити сквозь площадку и спираль. Подтягиваем на такую высоту, чтобы низ фитиля ложился на дно бака.

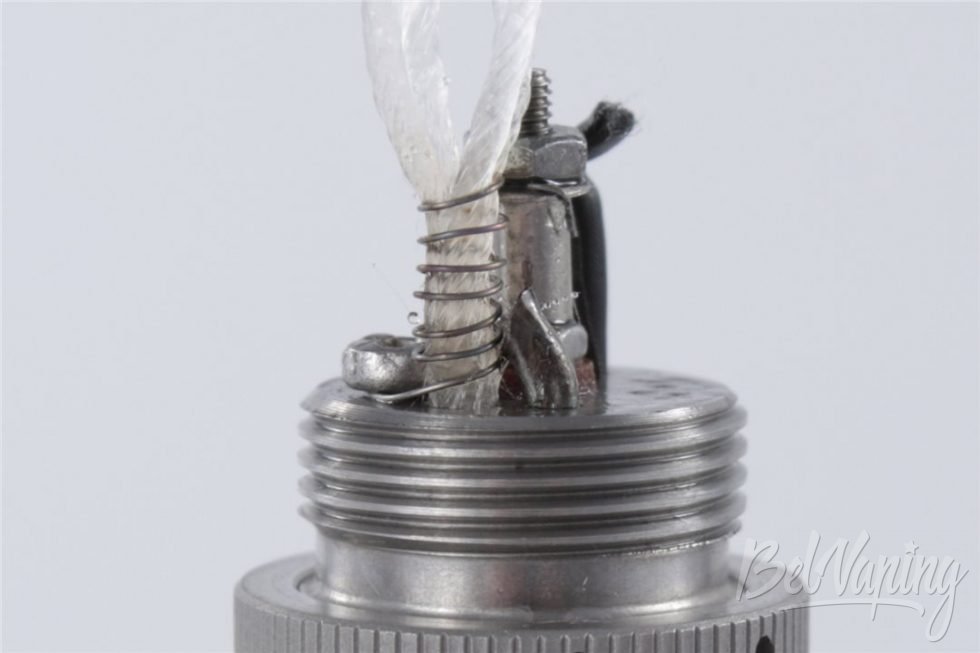

Всё, находящаяся в баке жидкость питает фитиль с неплохой интенсивностью. Не идеально, но в качестве вспомогательного варианта использовать можно.

Поскольку спираль мотается не поверх фитиля, следует быть внимательным к подбору диаметра спирали. Вот пример, когда спираль была изготовлена на оправке 2,6 мм:

Видим, что витки спирали неплотно обхватывают фитиль. Что влечёт за собой подгорание жижи и плохой вкус.

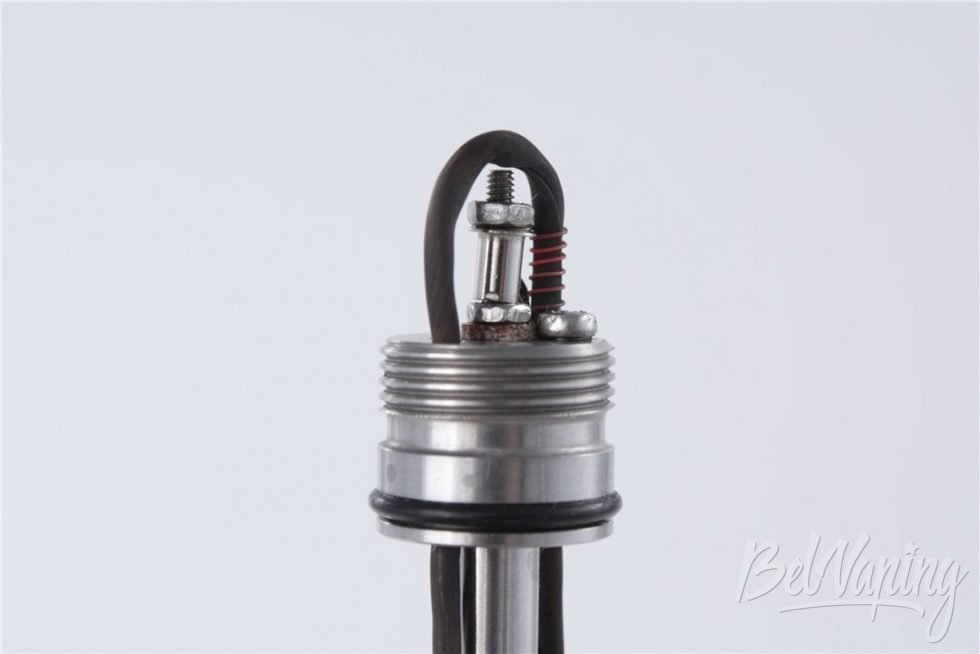

Установка в Orion v3 U-образного фитиля

И в завершение повествования о настройках Orion v3 от Nosmoker покажу свой последний эксперимент. На форуме коллега задал вопрос о том, можно ли использовать в этом устройстве U-образный фитиль. Сперва собирался ответить, что такой возможности нет (тем более, что при сравнении нынешней версии с предыдущей именно это и говорил).

Потом подумал немного, вспомнил, что последние намотки делал на сетке шириной 18 мм с наружным диаметром фитиля около 2 мм (такого же диаметра заправочное отверстие). Да и просто захотелось, чтобы в обзоре появилось именно любопытное фото. Вот такое:

Так что, решился.

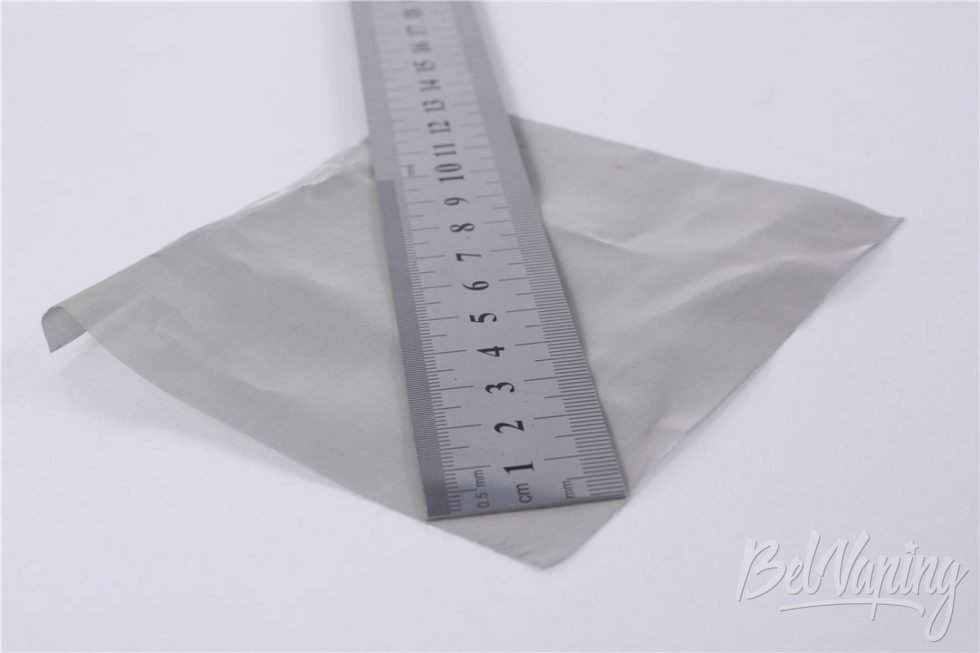

Обычно для «ровных» сеток заготовку вырезают по волокнам, вот так:

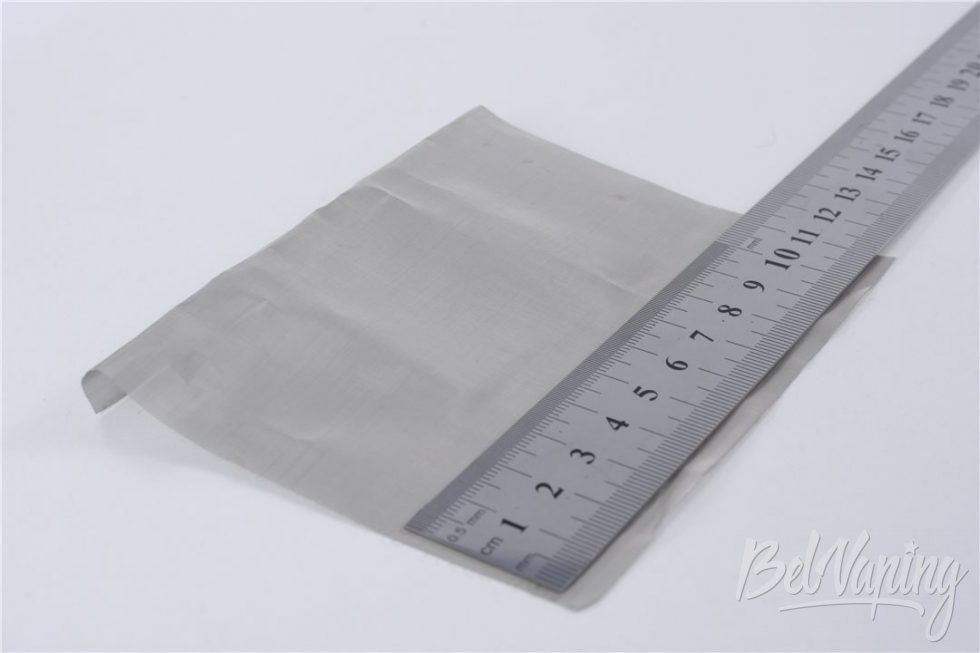

Для фитиля, который придётся сгибать (он должен быть более эластичным), – кроим под углом 45° к волокнам:

Для фитиля использовал заготовку размером 15 х 95 мм (после установки обрезал лишний кусок, длина установленного фитиля оказалась 75 мм). Подогнул один из длинных краёв и начал потихоньку скручивать.

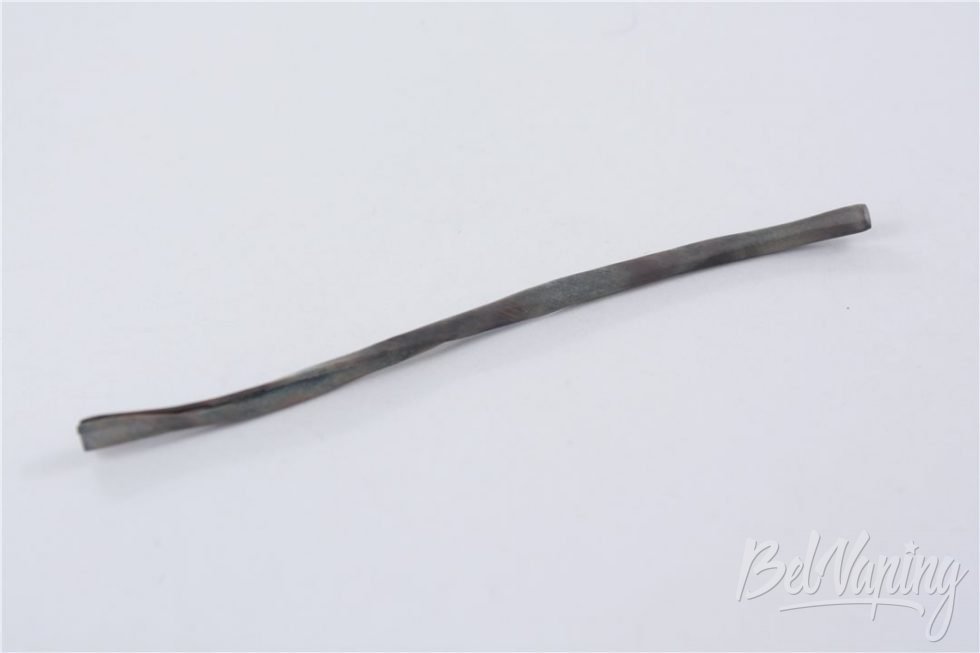

Крутил долго, очень-очень долго. Работать со столь длинной и узкой сеткой – оказалось сложно. Но ничего, вроде скрутил. Оксидировал хорошенько, установил «рабочий конец»:

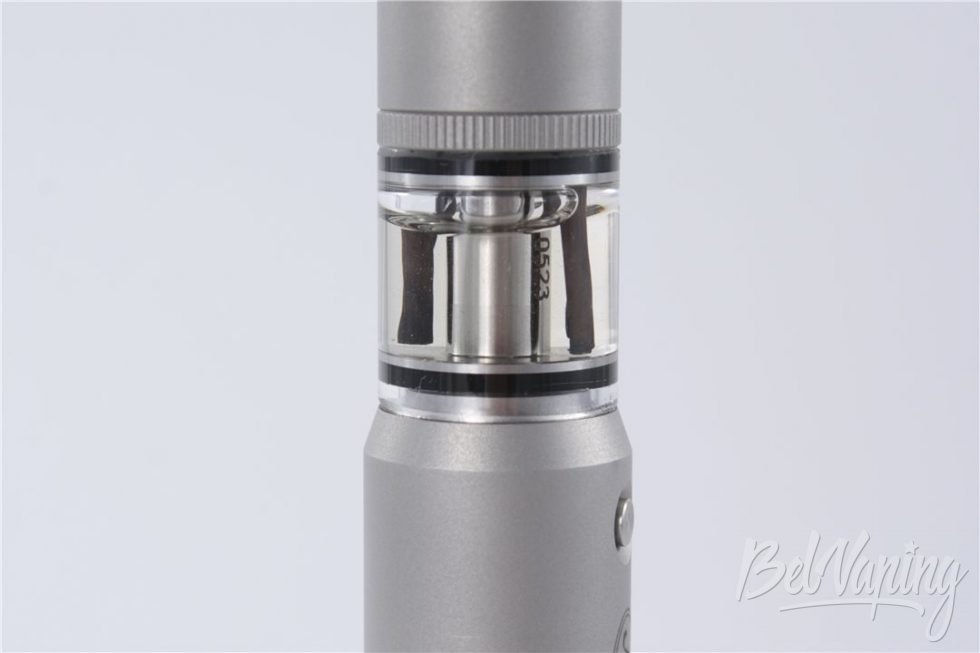

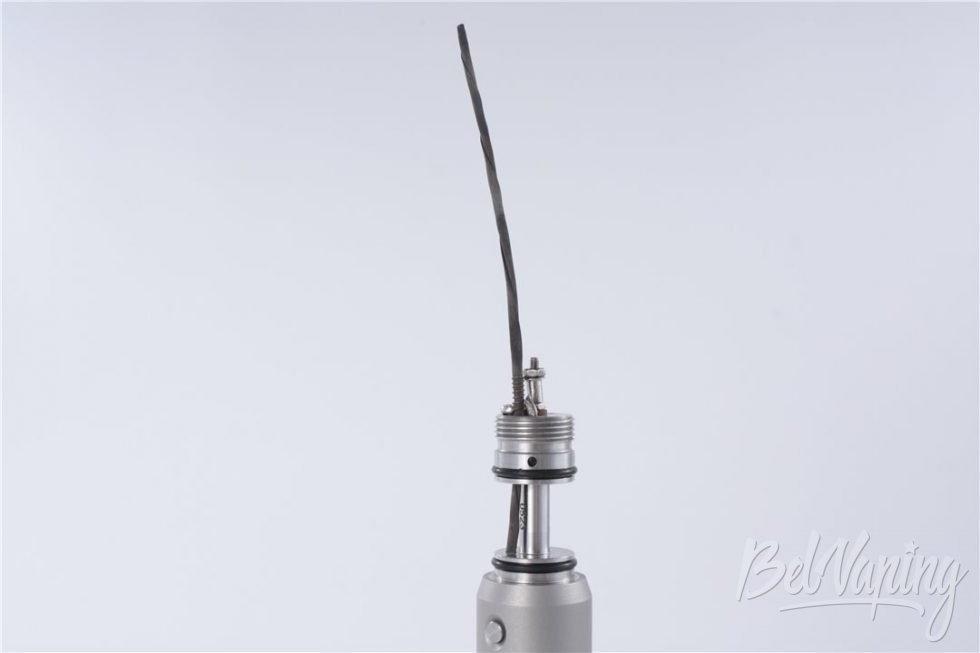

Ещё немного докрутил конец, который должен быть установлен в заправочное отверстие, прожёг хорошенько, тоже установил (излишки отрезал уже в установленном состоянии):

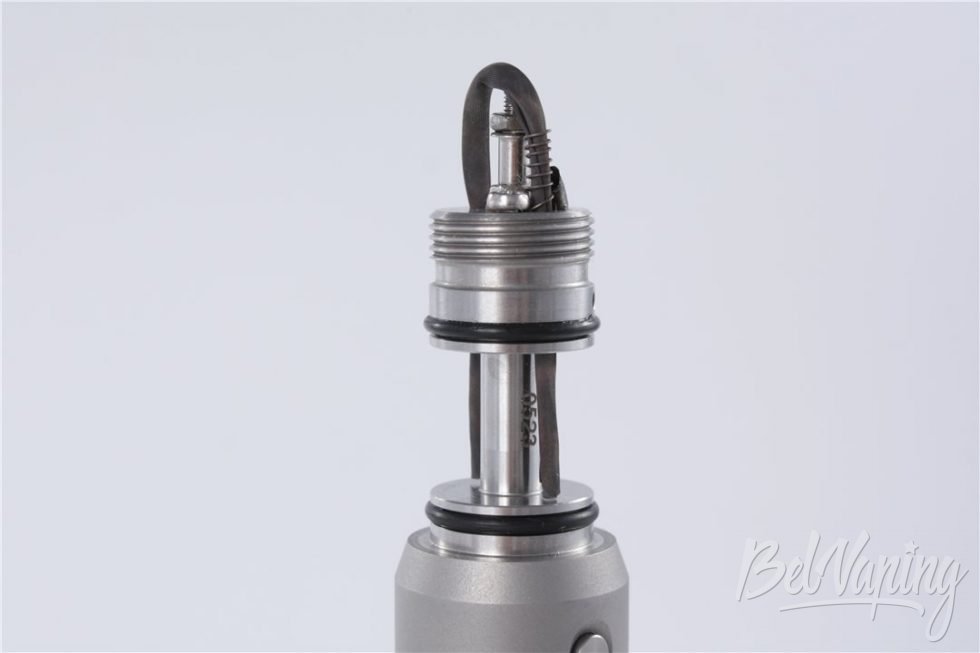

У меня фитиль слегка переломился в верхней части, но переделывать – сил не осталось. Проверил, как раскаляются витки на установленной сетке:

Когда разбирал фотографии, заметил, что некоторые виточки прилегают недостаточно плотно. Немного подтянул плюсовой винт, стало туже.

Внимание, вопрос: «Как заправлять устройство при занятом U-образным фитилём заправочном отверстии?».

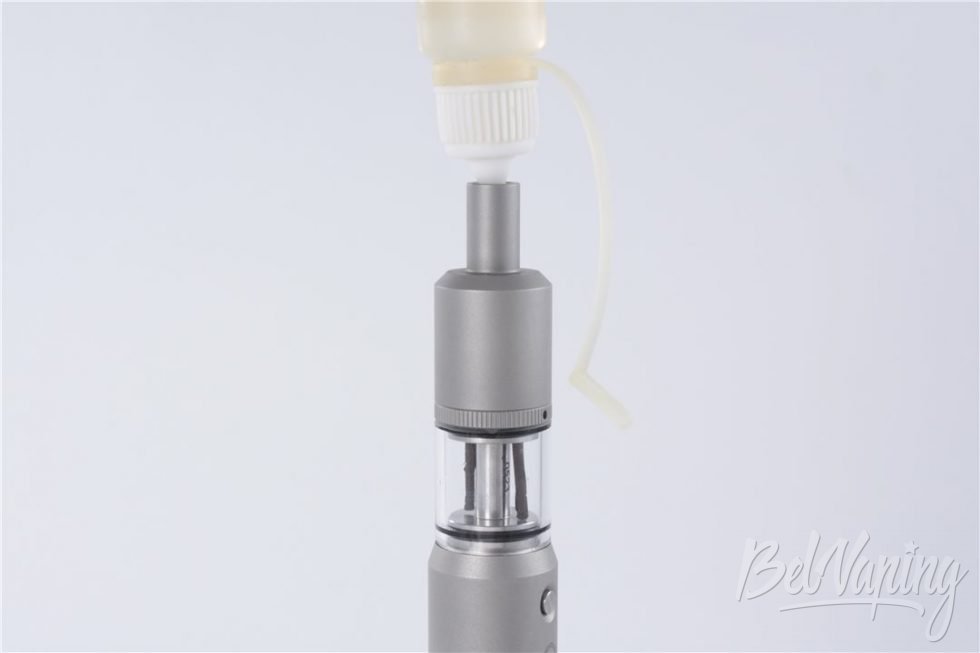

Вот так:

Заливаем жидкость прямо в испарительную камеру. При этом зажимаем пальцем отверстие для захвата воздуха. Если этого не сделать – жижа будет вытекать через него. Если между сеткой и отверстиями, в которые она входит, не осталось щелей, попадание жижи в камеру будет затруднено. Тогда надо хорошенько подуть в мундштук. В испарительной камере будет создано повышенное давление, и жижа через сетку поступит внутрь бака.

Понятно, что это – нештатный и не слишком удобный способ заправки. Но пользоваться им можно. Тем более, что при U-образном фитиле других вариантов, собственно, и не остаётся.

Знаете, никогда не любил фитили такой формы. Поскольку возни с ними слишком много. Но работа устройства именно на этом фитиле понравилась больше всего. Так что, буду пользоваться им (пока не придётся менять – так точно, слишком уж долго его делал).

Вот и всё, что собирался рассказать по поводу Orion v3 от Nosmoker. Обычно, не слишком активно общаюсь на форумах. Но в последнее время часто отвечал по поводу рассматриваемого устройства. И в одном из постов попытался дать ему концентрированную характеристику. Вроде, неплохо получилось. Если перевести с языка форумного общения на язык обзоров, получится следующее:

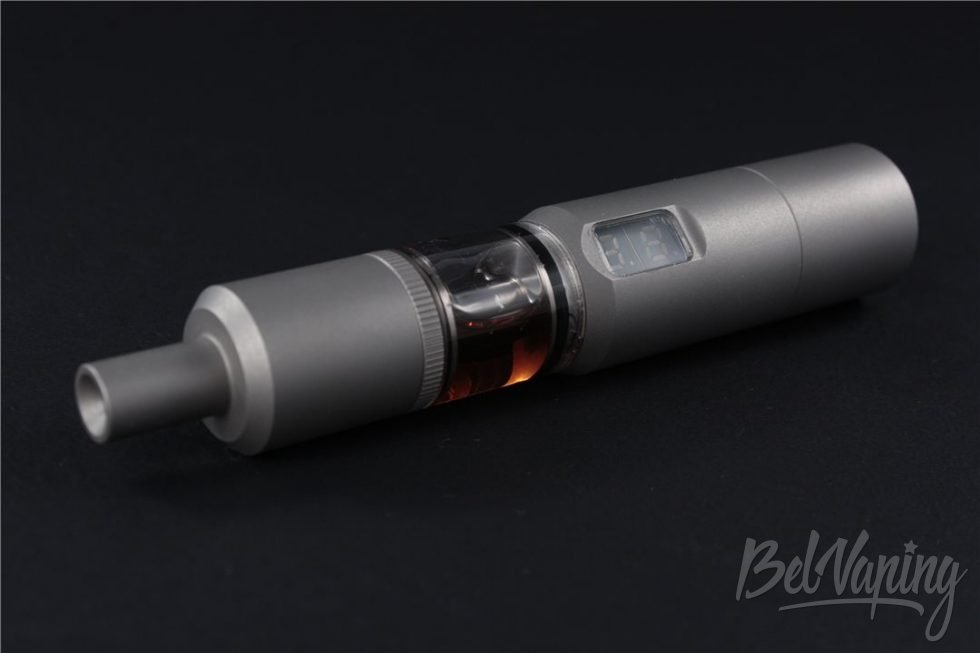

Orion v3 – моноблок, устройство, несущее в себе определённые ограничения в силу своей гибридности.

Вместимость бака 2 мл означает, что предназначено оно для крепких по содержанию никотина жидкостей, или для пользователей, парящих не слишком интенсивно. Из этого следует, что его предназначенность – утилитарна. Основная задача такого устройства – надёжное насыщение организма вейпера требуемой дозой никотина. С этим Orion полностью справляется.

Устройство компактное (моноблок), обеспечивающее стабильные характеристики пара (хорошая электроника + испаритель типа генезис), также позволяет разнообразить впечатления от парения (вариватт). Потому и охарактеризовал его как устройство, которое может быть единственным.

Если бы пришлось выбирать для длительного использования только одно устройство, – выбрал бы именно Orion v3.

Где купить Orion v3

Порой в комментариях к обзорам меня спрашивают, где можно купить обсуждавшийся девайс. Дабы не отвечать потом, напишу прямо здесь. Раньше Nosmoker продавал свои изделия через vaporwall.com, на котором у многих русскоязычных пользователей были проблемы с регистрацией.

Сегодня продукцию от Nosmoker можно встретить в разных специализированных интернет-магазинах. Однако, сейчас он старается продавать напрямую покупателям (были случаи некомплектных поставок и прочих примеров некачественного обслуживания от продавцов).

Для покупки устройства можно обращаться непосредственно к производителю по электронной почте, указанной на его сайте: http://www.nosmoker.net/contact/.

Также недавно Nosmoker зарегистрировался на российском и украинском форумах (ecigtalk — Nosmoker1, ekurilka — nosmoker1). И к нему можно обращаться через ЛС на этих форумах (на английском языке, естественно, через Google-переводчик – вполне нормально, мы с ним тоже так общаемся).

На этом обзор объявляется завершённым. Если остались вопросы – задавайте в комментариях, постараюсь ответить. И напоследок ещё одно фото из разряда красивых:

Всё, спасибо за внимание. И снова простите за многобукоф и фотов с ними. Подобные обзоры делать непросто, но интересно. О хорошем изделии и писать приятно.
P.S.: чем дольше пользуюсь Орионом третьей версии, тем больше нравится его электроника. Продуманная, немецкая… Будет интересно посмотреть, какие устройства будут создаваться на этой плате в дальнейшем.
P.P.S.: я всегда чётко разделяю устройства для домашнего / офисного использования и для улицы / поездок. Раньше, выходя куда-то, брал с собой что-то компактное (eRoll, Bulli-Smoker A2 + eGo). Сейчас же моим фаворитом для этих целей является Orion v3 с 18350 аккумулятором. Компактно, удобно и функционально – что ещё надобно с точки зрения утилитарности?
