Синтебак GP Heron от VapourArt. История вейпинга

Данный текст был опубликован 03.03.2014 в ныне несуществующем блоге TrueVaping и посвящен обзору сентебака GP Heron от греческо-болгарской команды VapourArt (GP Team).

Позвольте, уважаемые читатели, представить вашему вниманию GP Heron от VapourArt (GP Team).

GP Heron – самая свежая разработка так называемого «синтебака» (бак с синтепоновым наполнителем) от производителя, создавшего эту конструкцию.

Когда VapourArt анонсировал данный испаритель, он был обозначен как «Spheroid on Steroids» (Сфероид на стероидах). И правда, участник обзора опирается на технические решения GP Spheroid, однако отличается не только габаритами, но и значительными конструктивными изменениями. Потому его нельзя назвать «братом» – это отдельное, самостоятельно устройство.

Сразу обращу внимание читателей на важную особенность устройства. В нём использован принцип «гибридного» коннектора (испаритель напрямую соединяется с трубой батарейного отсека мехмода). При этом используется наиболее распространённая резьба М20×1, являющаяся своего рода негласным стандартом для многих устройств.

Так что данный испаритель от VapourArt смогут использовать пользователи продукции и других производителей. Это возможно не только для владельцев «телескопов», в которых плотность установки аккумулятора обеспечивается скручиванием труб батарейного отсека. Для обладателей батарейных блоков с трубами фиксированной длины окажется полезным «плавающий» плюсовой контакт самого испарителя.

UPD: производитель выпустил дополнительный аксессуар GP Heron 510 adapter. Это переходник/адаптер с наружной резьбы M20х1 на традиционный 510-й коннектор. С этим адаптером GP Heron преобразуется в испаритель с 510-м коннектором.

Итак, приступим!

Внешний вид GP Heron от VapourArt (GP Team)

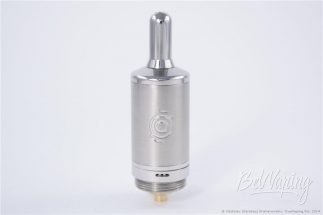

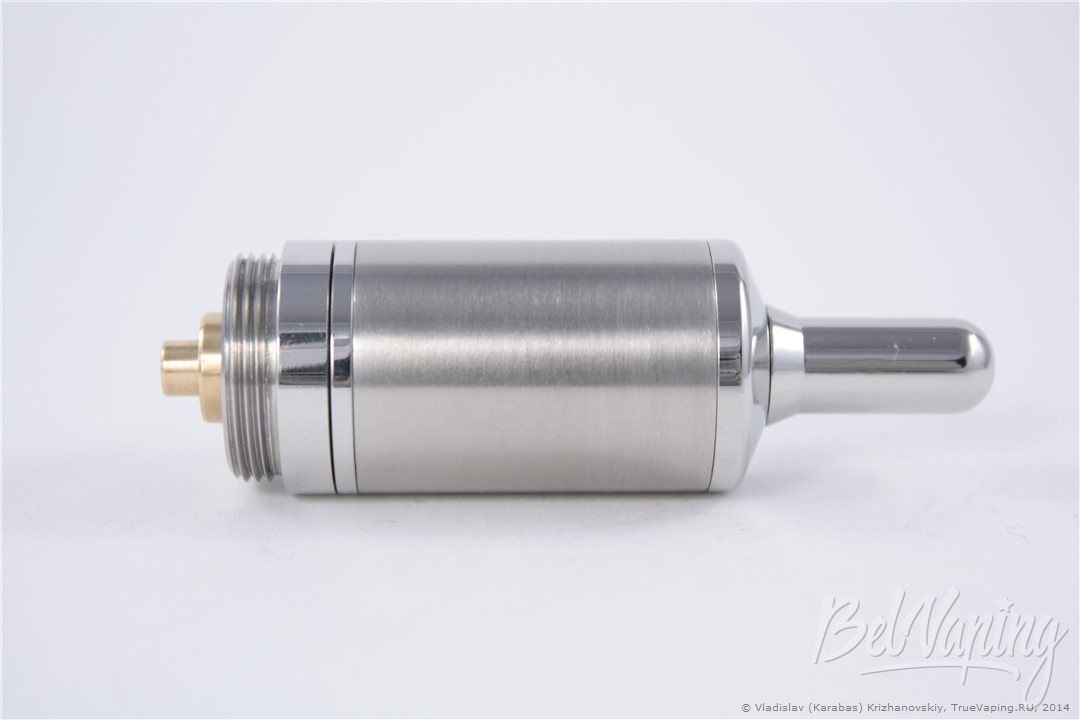

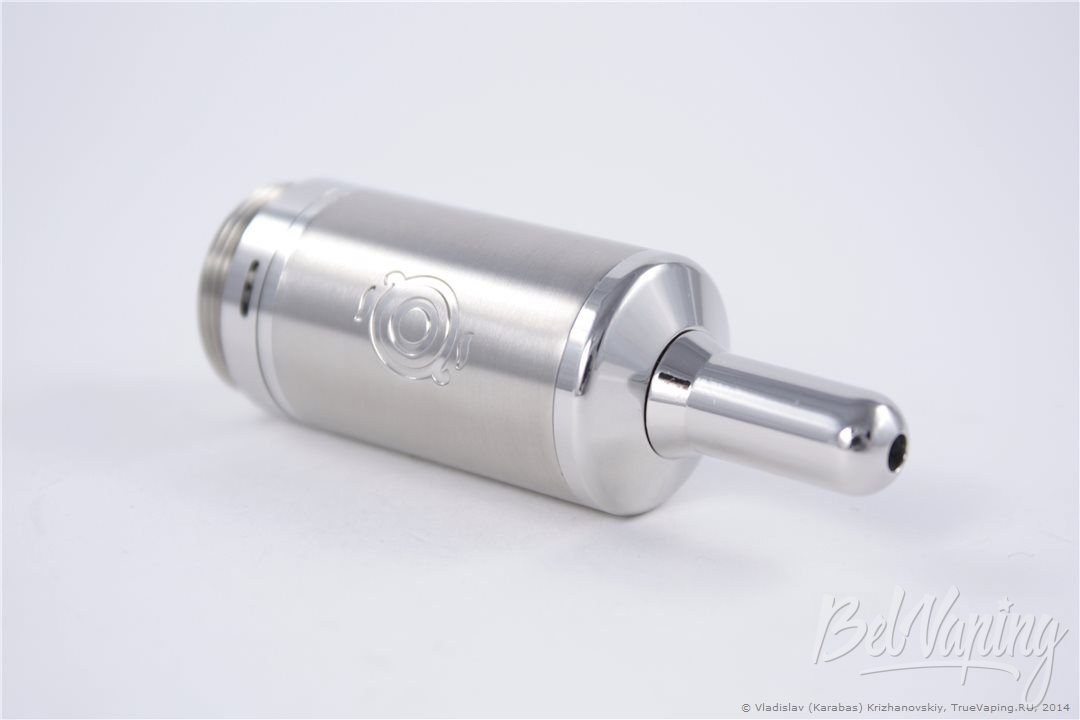

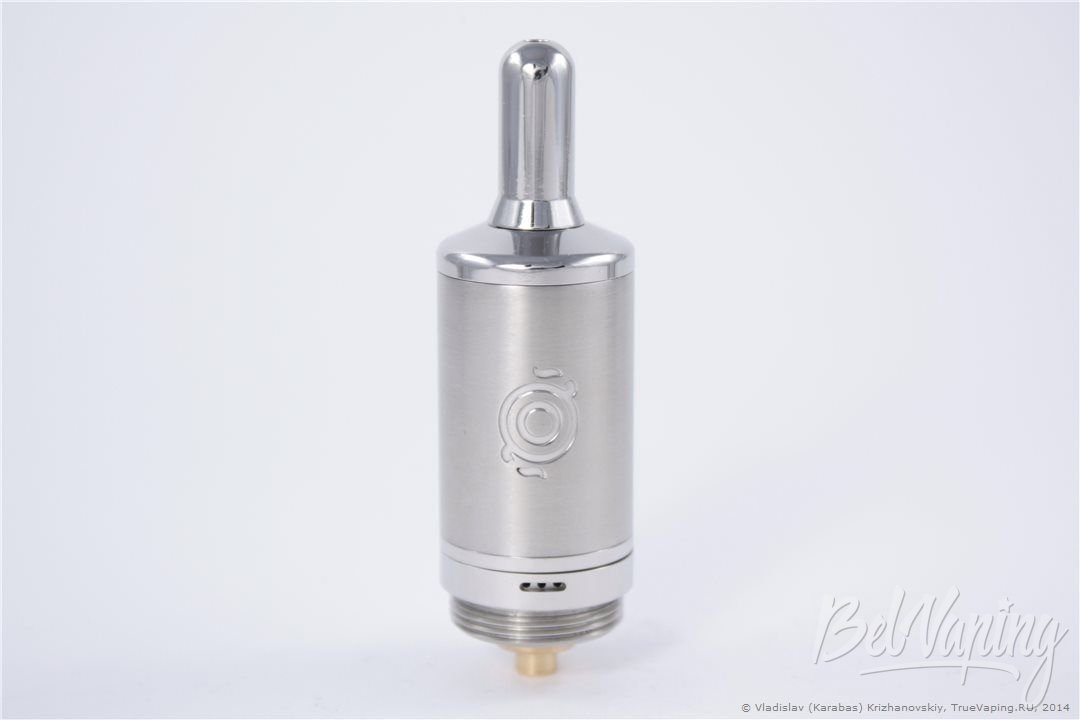

Осмотрим участника обзора:

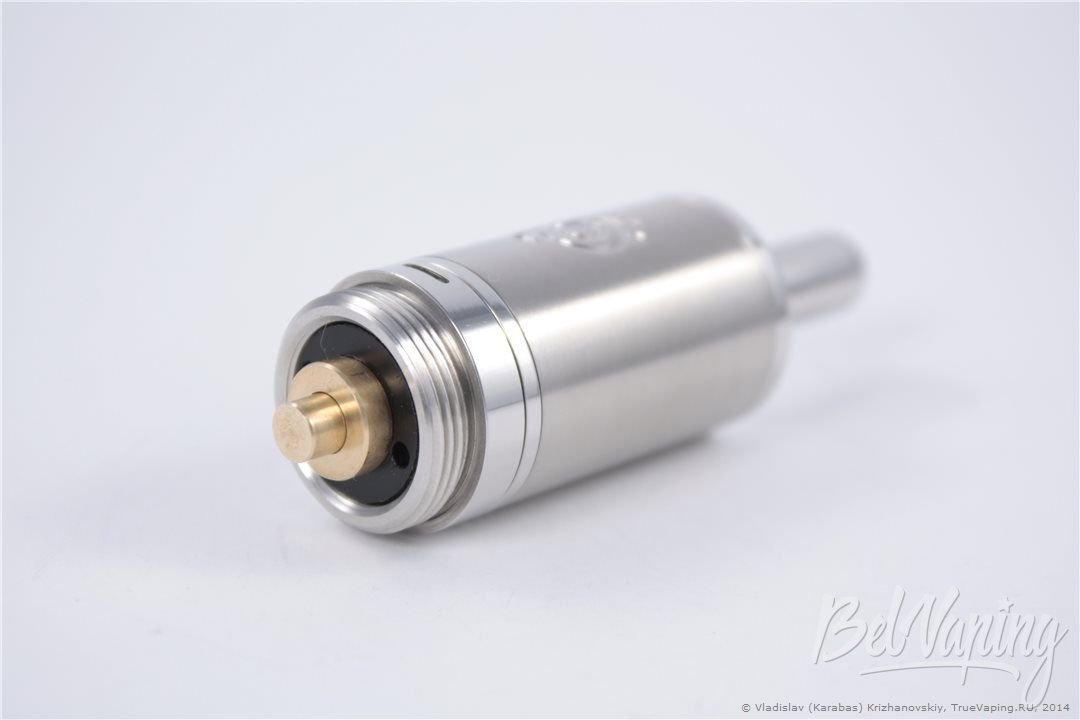

Видим «гибридный» коннектор с латунным плюсовым контактом, систему регулировки интенсивности обдува (AFC). В устройстве комбинируются полированная и матированная финальные обработки поверхностей. Также замечаем фирменный знак производителя. На фотографиях показан комплектный мундштук.

О названии GP Heron от VapourArt (GP Team)

Своим названием GP Heron обязан имени греческого математика и механика Герона Александрийского (Ήρων ο Αλεξανδρεύς, Hero / Heron of Alexandria), жившего во второй половине первого века нашей эры.

Подробней об этой личности можно узнать в специальной литературе, либо в Википедии.

Участники команды GP Team уважительно относятся к этому эллинскому учёному. Фирменный логотип, знакомый пользователями продукции VapourArt, является схематичным изображением устройства «эолипил» (паровой турбины Герона, Heron’s Aeolipile, Hero engine, Hero’s Steam Engine).

Основные элементы GP Heron от VapourArt (GP Team), комплект поставки

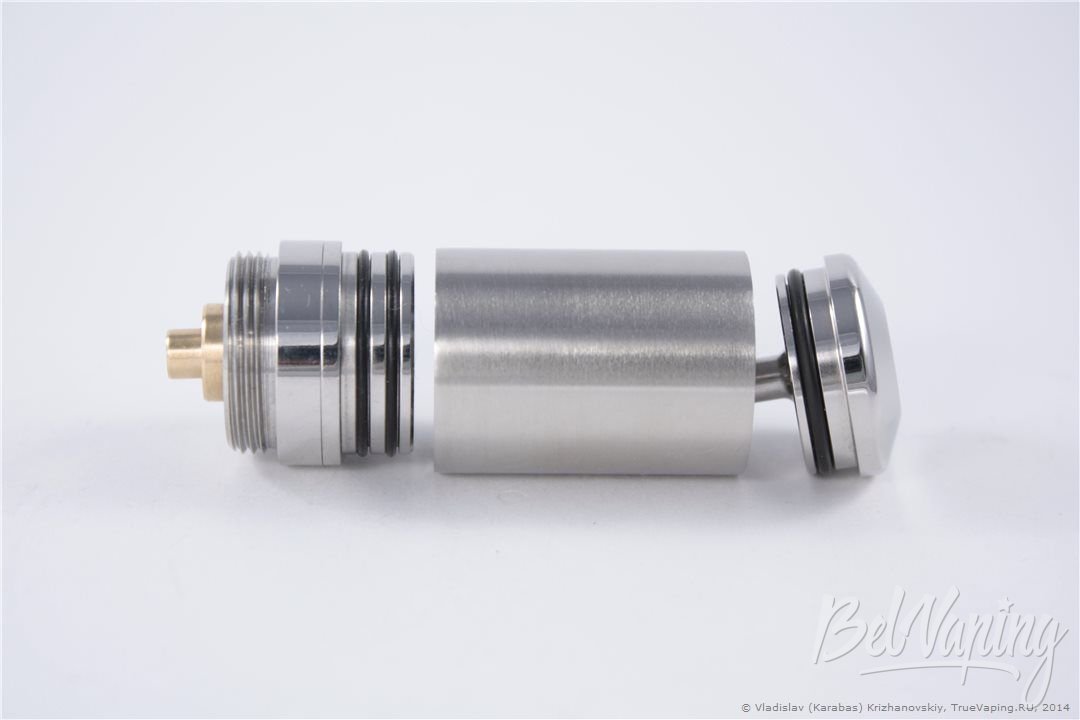

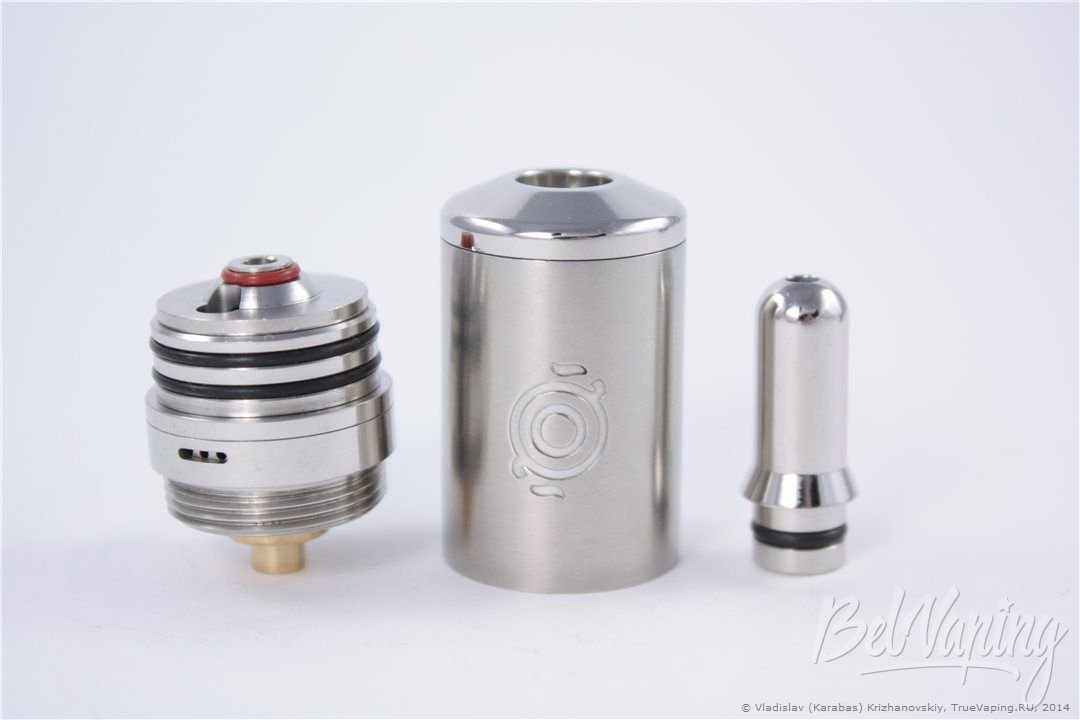

Функционально устройство состоит из двух узлов:

Слева коннекторная часть / площадка испарительной камеры, посередине – кожух испарительной камеры с синтепоновым жижехранилищем, справа – комплектный мундштук.

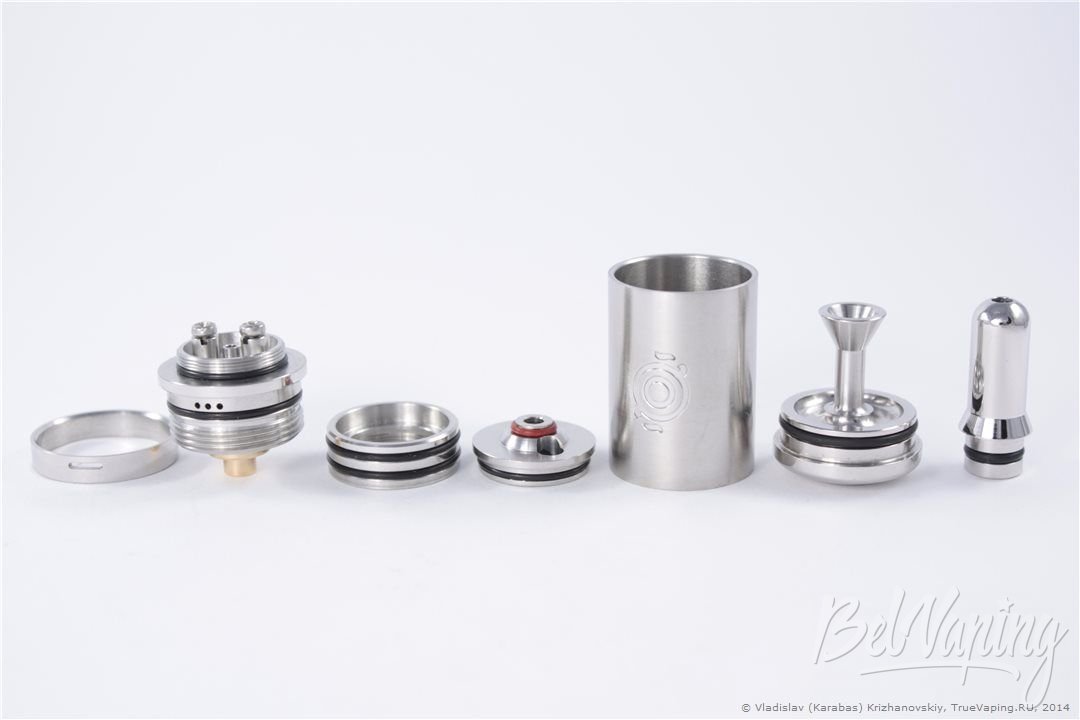

В разобранном состоянии устройство выглядит так:

Слева направо (в англоязычном написании приведены «официальные» названия, используемые производителем):

• кольцо регулировки интенсивности обдува (AFC ring);
• коннекторная часть / площадка испарительной камеры (Heron base);
• кольцо крепления кожуха испарительной камеры (deck ring);
• topper – деталь, позволяющая отделить (ограничить) испарительную камеру и при необходимости удерживающая мягкий фитиль;
• труба (стакан), являющаяся одновременно кожухом испарительной камеры и телом бака (main body);
• Heron Bell – деталь, объединяющая крышку бака и паропровод. Вокруг неё оборачивается синтепон;
• комплектный мундштук (drip tip).

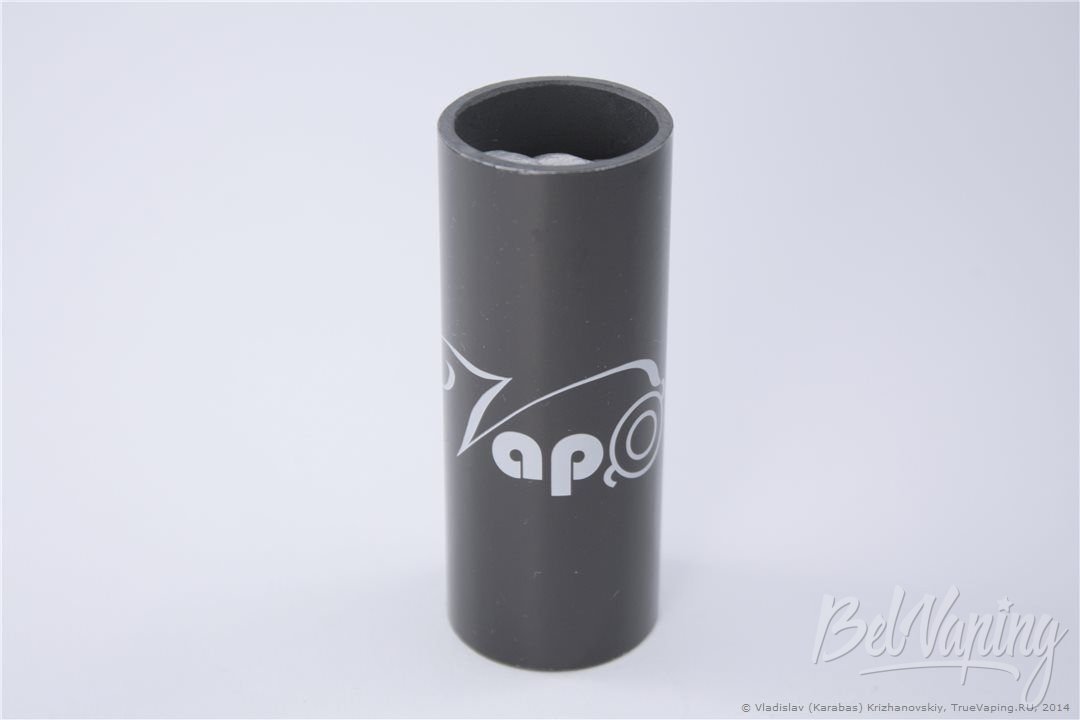

Поставляется испаритель в фирменной пластиковой трубе:

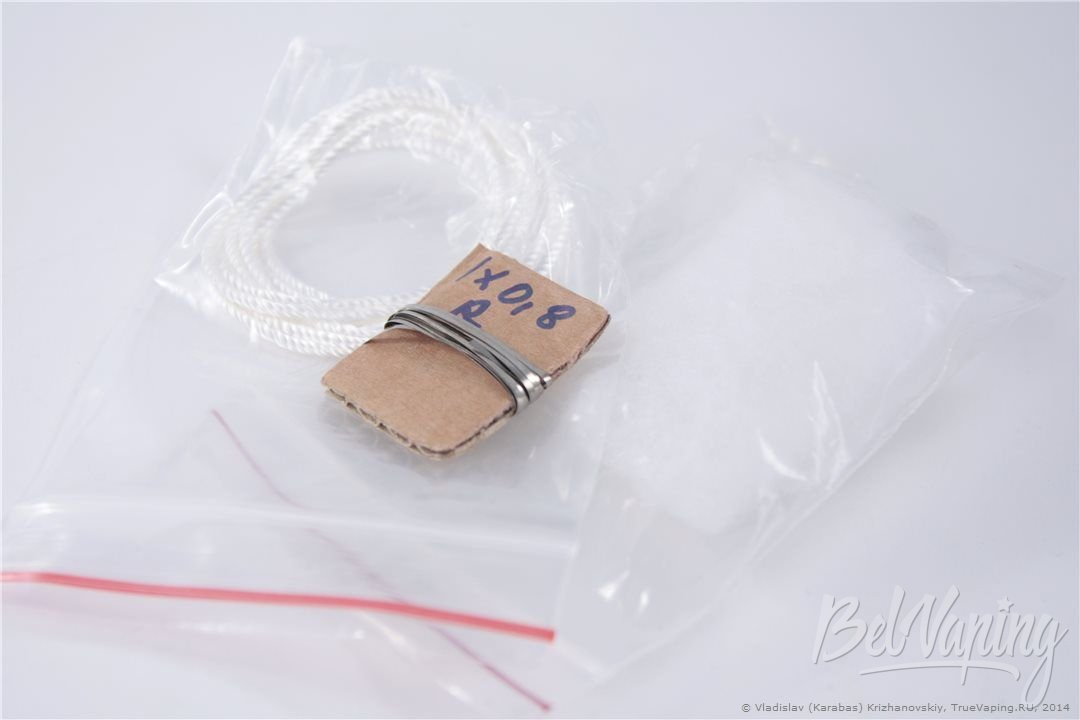

Вместе с устройством поставляются расходные материалы (провод с сопротивлением, кручёный кремнезёмный шнур, синтепон):

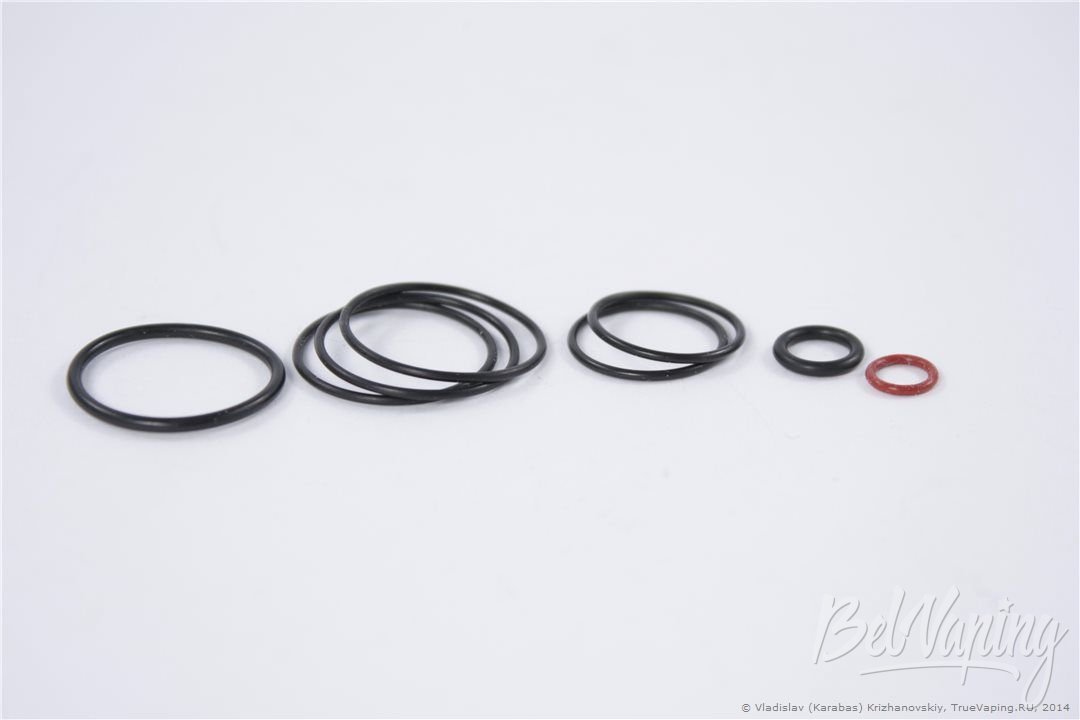

Запасные о-ринги (Viton © food grade O-rings):

Запасной латунный контакт большей длины (может понадобиться для аккумуляторов короче номинальной длины, что часто бывает с аккумуляторами 18650) и запасная пружина с серебрением 15 микрон):

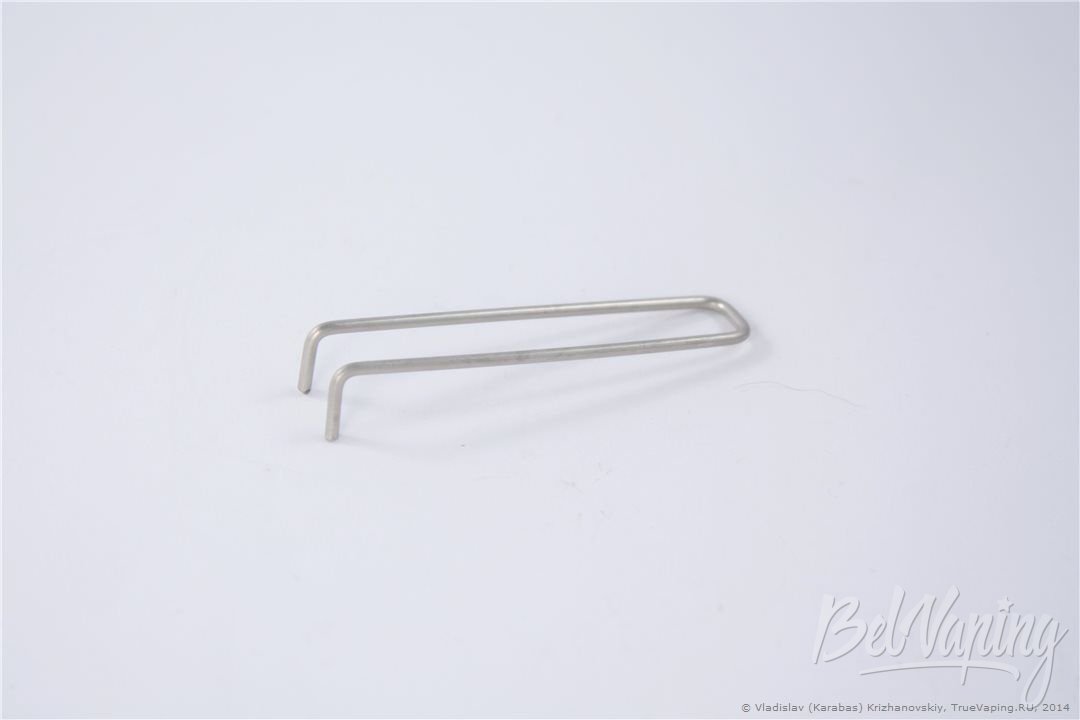

«Вилка» (GP Fork) для раскручивания коннекторной части:

Отличия GP Heron от GP Spheroid

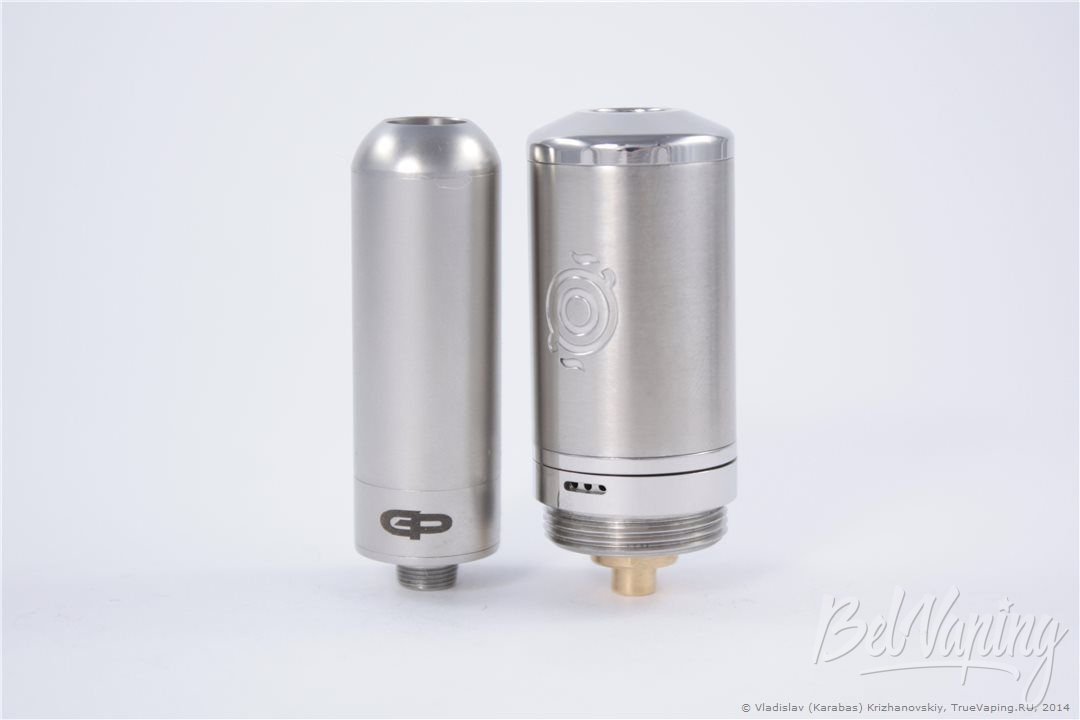

Так выглядят GP Spheroid и GP Heron рядом:

Кроме габаритов GP Heron отличается следующими существенными особенностями:

• коннектор реализован в виде «плавающего» плюсового контакта и резьбы М20X1. Этим обеспечивается прямое «гибридное» сопротивление с трубами батарейных отсеков, имеющих соответствующую внутреннюю резьбу;
• реализована возможность регулировки интенсивности обдува (AFC);
• фрикционное соединение элементов при помощи о-рингов;
• возможность отделить (ограничить) испарительную камеру и при необходимости использовать «мягкий» фитиль.

Кожух (стакан) испарительной камеры и верхняя крышка с воздуховодом GP Heron от VapourArt (GP Team)

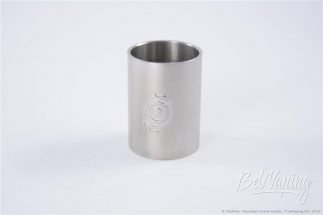

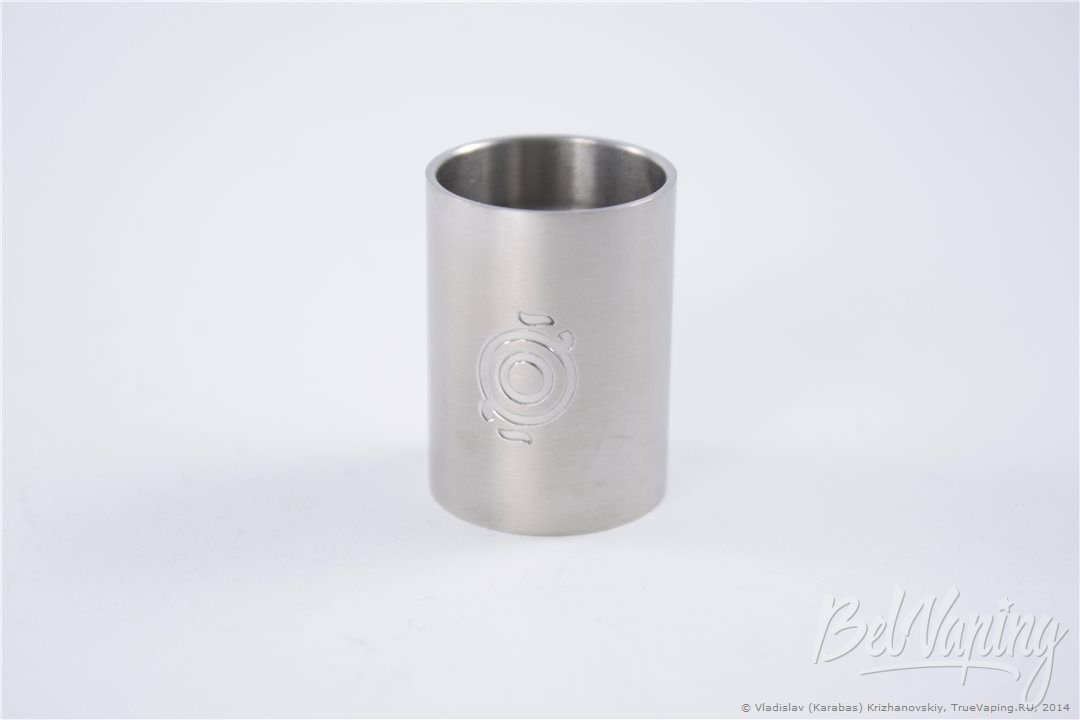

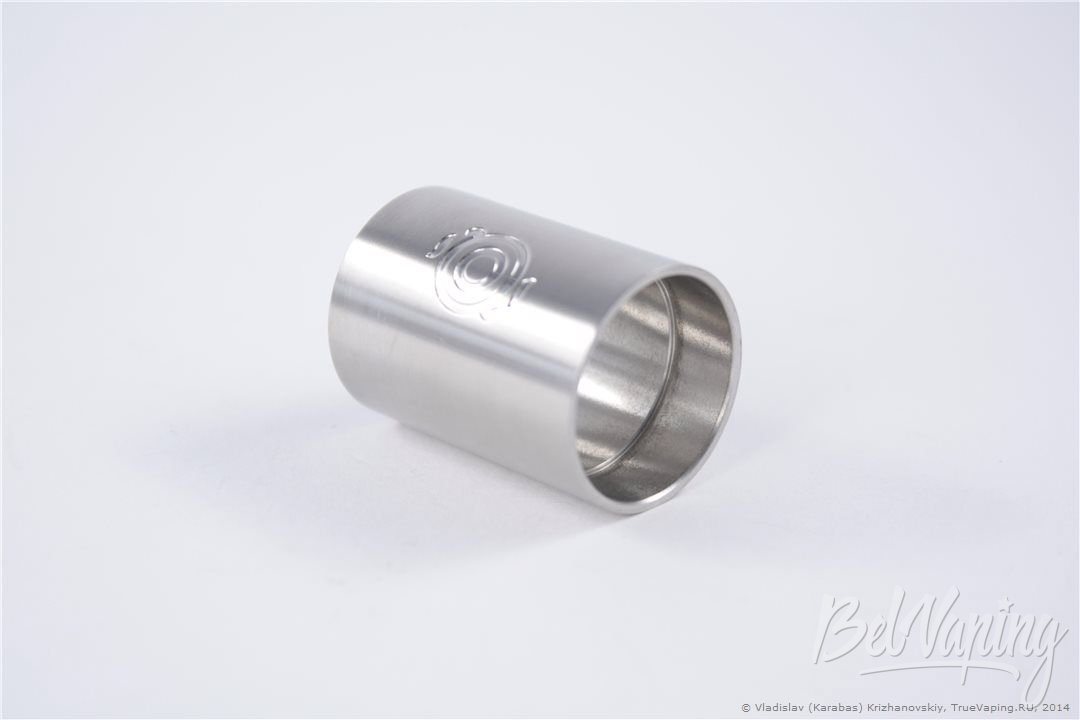

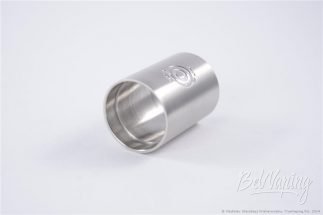

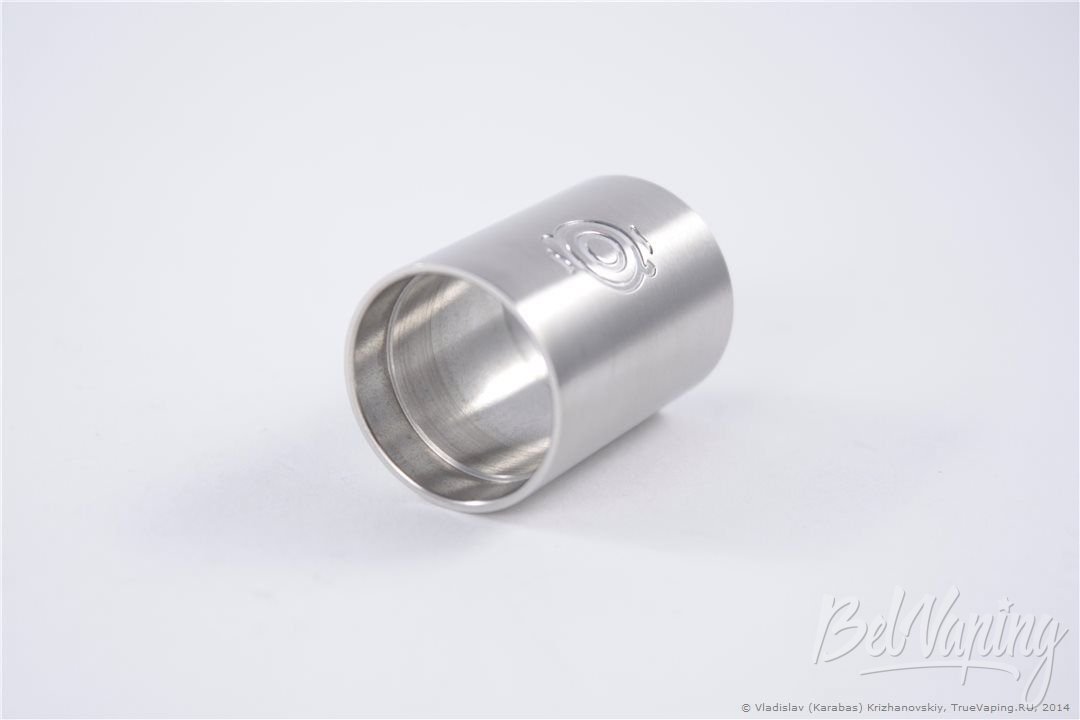

Труба (main body), являющаяся кожухом испарительной камеры и телом бака, выглядит так:

Сверху и снизу эта деталь выглядит одинаково. Однако, с одной стороны глубина фаски около 5 мм, с другой – около 7 мм. Верхняя крышка встанет с обеих сторон. А вот кольцо крепления кожуха испарительной камеры (deck ring) полностью поместится только со стороны более глубокой фаски. Это надо учитывать при соединении элементов, иначе останется небольшая, но заметная щёлочка.

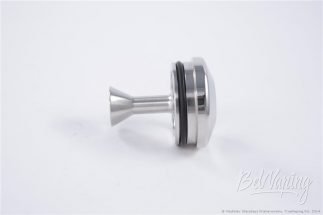

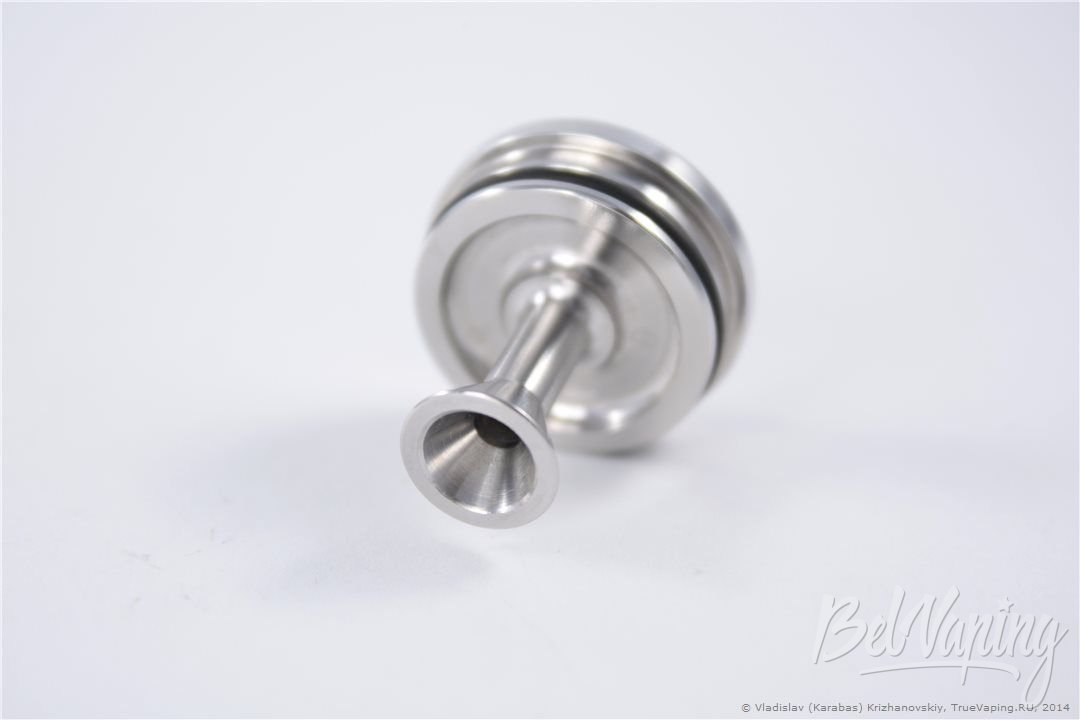

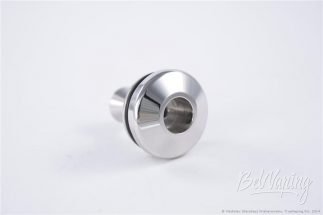

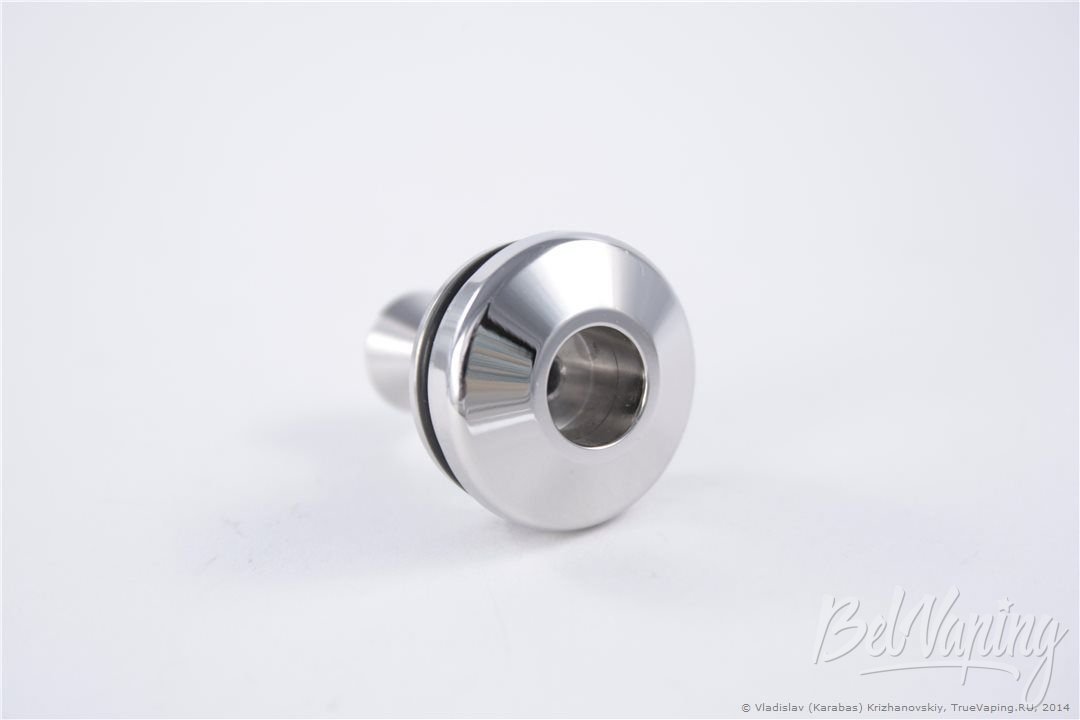

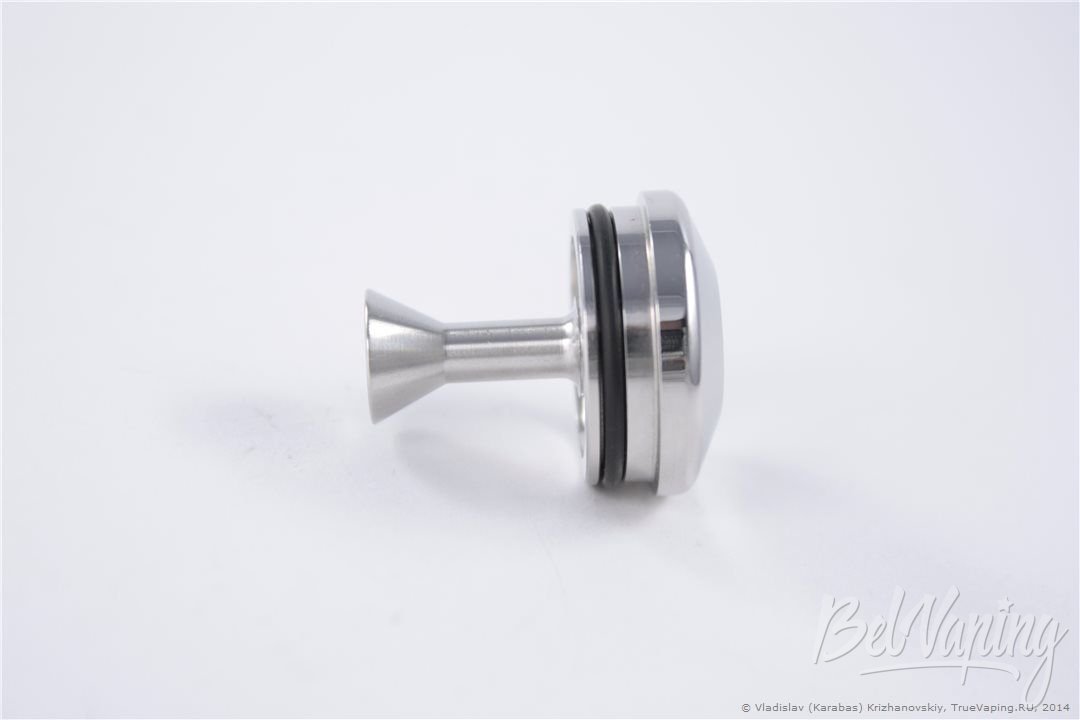

Осмотрим Heron Bell (верхняя крышка бака с воздуховодом):

Нижняя часть «паропровода» имеет куполообразную (полусферическую) форму. Это должно обеспечить насыщенную вкусопередачу (эффект Вентури / Venturi effect).

В отличие от GP Spheroid, элементы GP Heron крепятся между собой на о-рингах:

Лично я предпочитаю резьбовое соединение элементов устройств. Однако использованное в GP Heron решение, когда детали «вставляются» одна в другую, меньше травмирует фитили, чем закручивание. По этой причине в данном испарителе можно применять «мягкие» фитили.

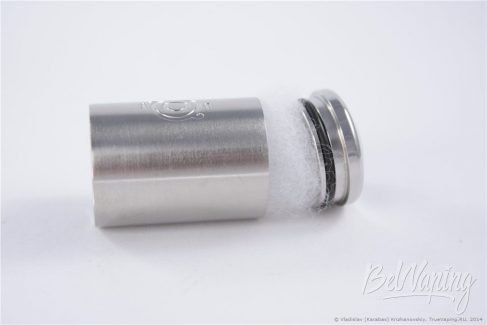

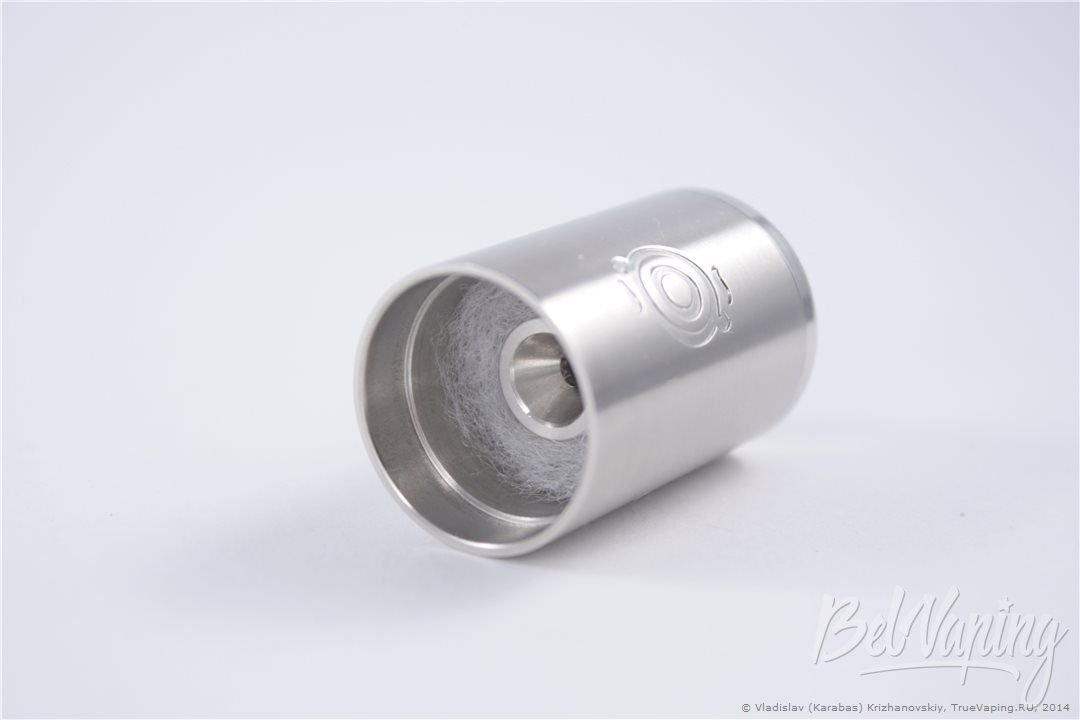

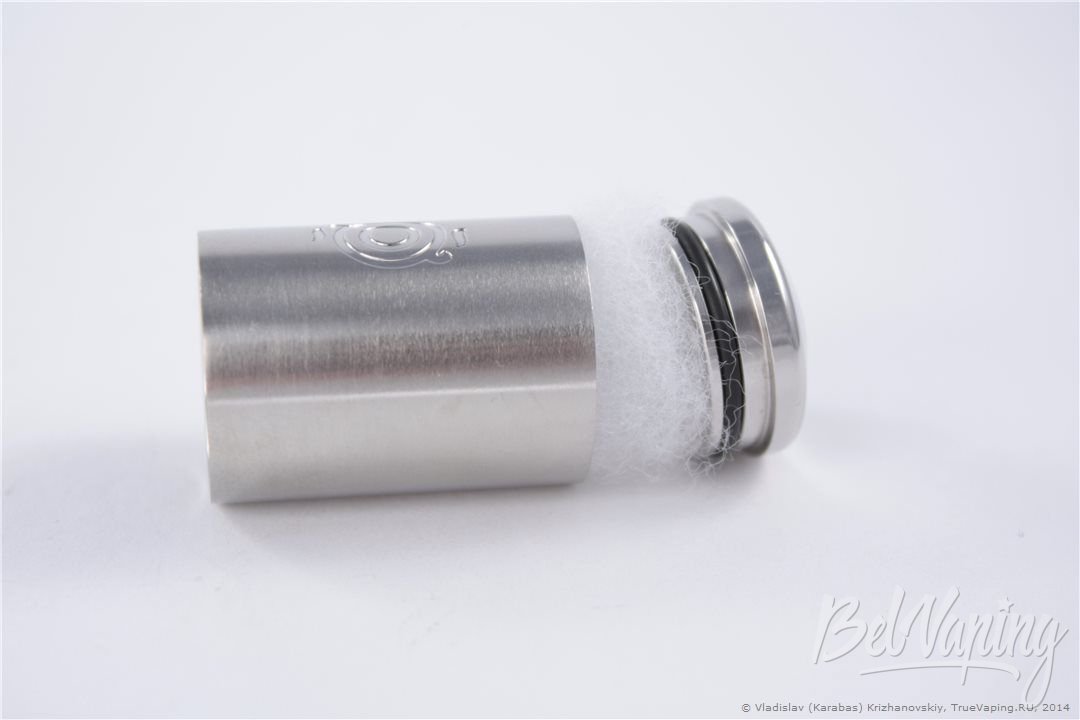

Используемый для удержания жижи (e-liquid) синтепон оборачивается вокруг центральной трубки Heron Bell. Расширение в нижней части удерживает его от «сползания»:

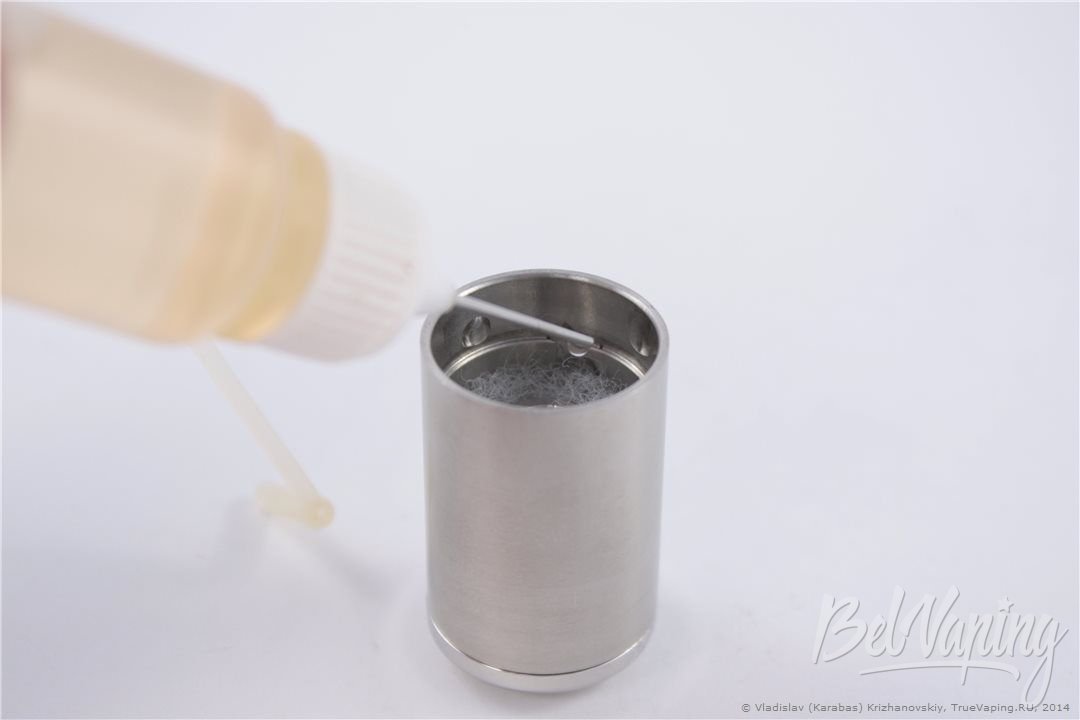

Заправка испарителя производится путём закапывания непосредственно в синтепон:

Коннекторная часть / площадка испарительной камеры GP Heron от VapourArt (GP Team)

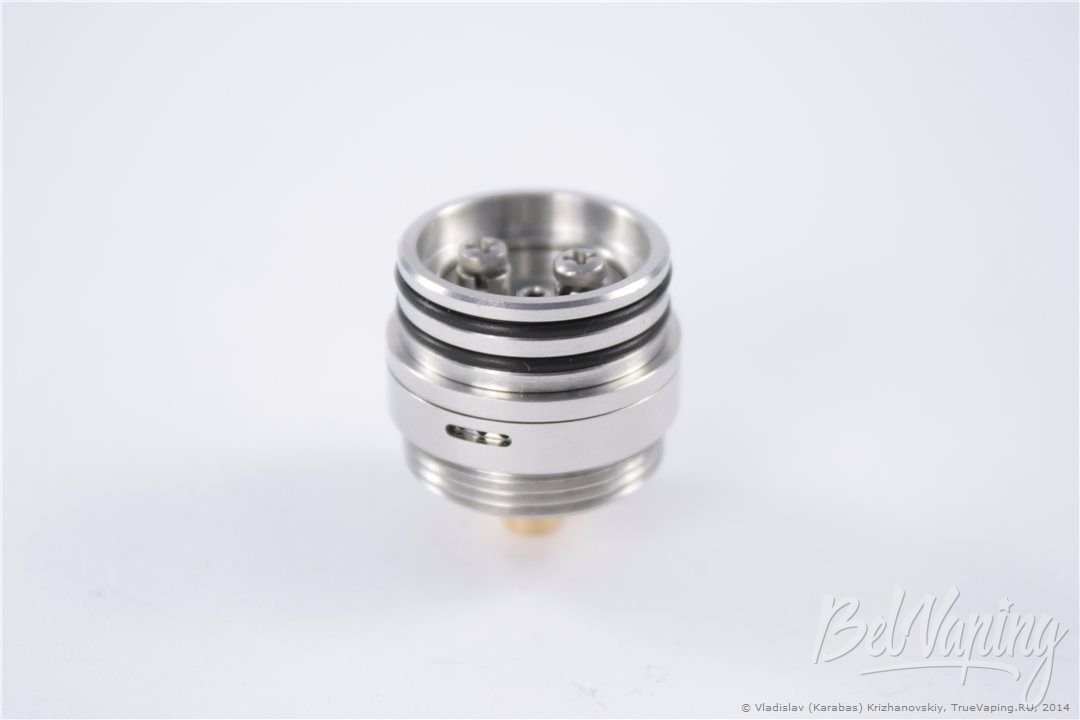

Посмотрим на коннекторную часть / площадку испарительной камеры (Heron base) в сборе:

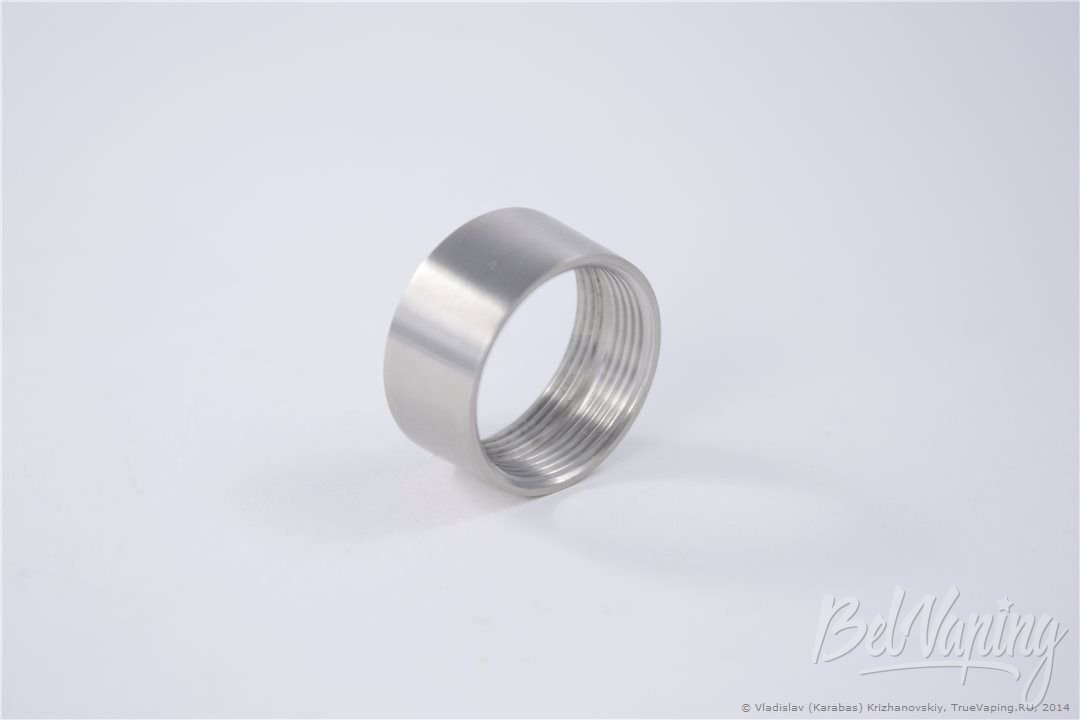

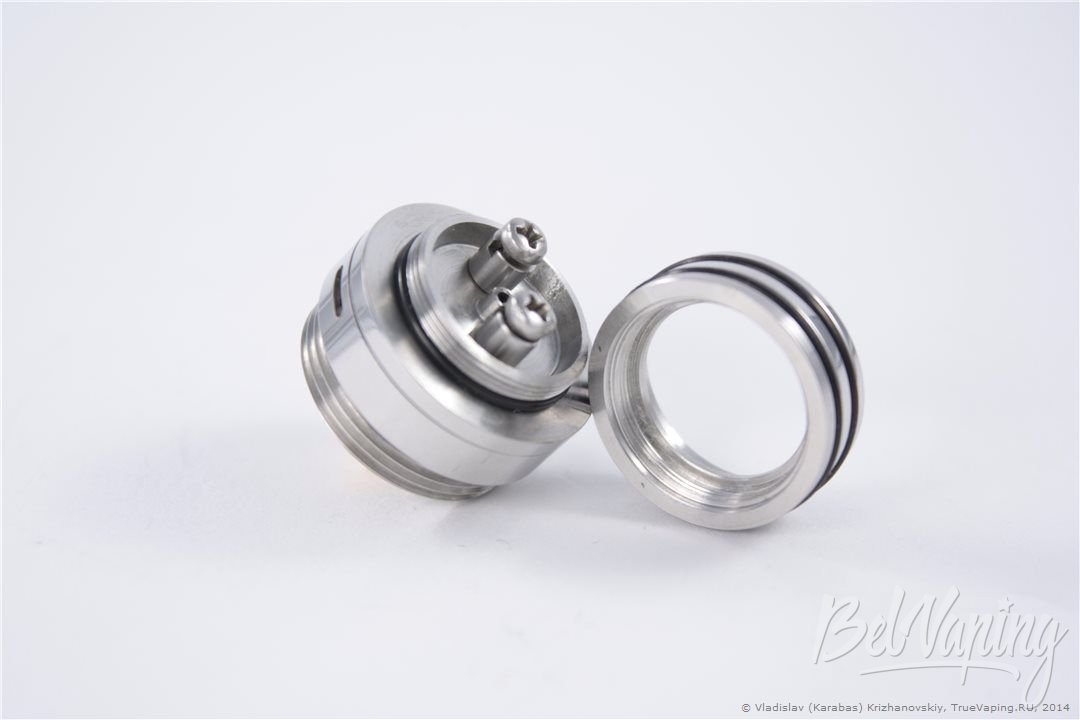

Кольцо крепления кожуха испарительной камеры откручивается по резьбе:

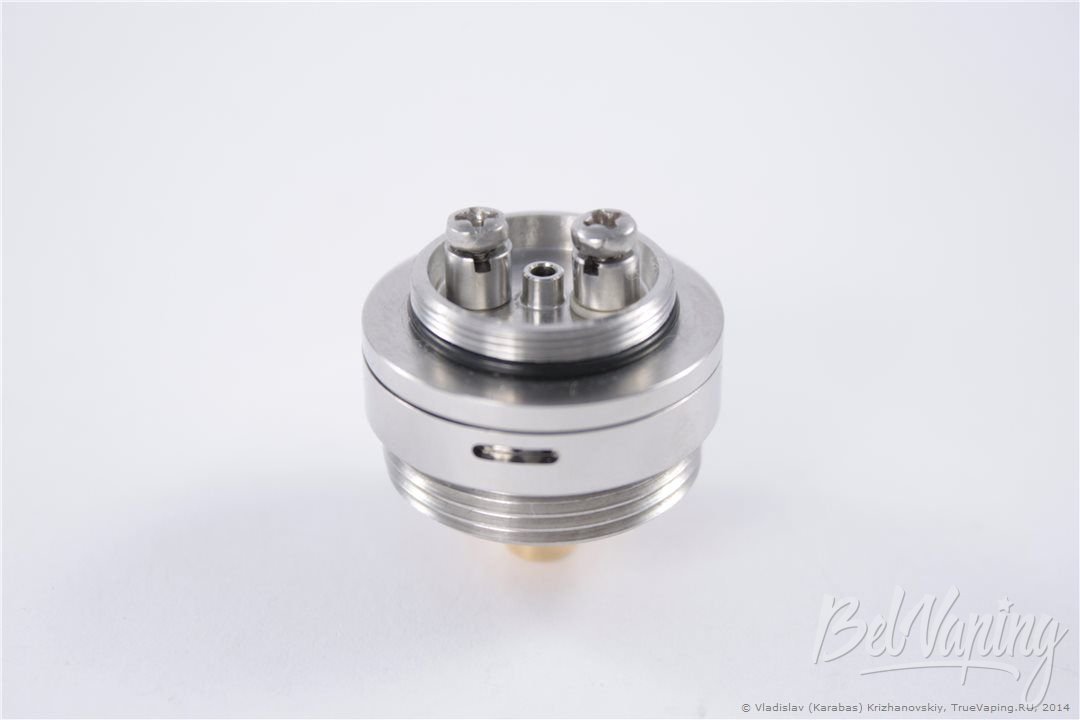

Теперь можем внимательней осмотреть саму площадку испарительной камеры:

Видим контакты крепления спирали (используются винты с крестообразным шлицем) и небольшую трубку нижнего обдува, исполняющую роль непроливайки. Детали крепления контактов аналогичны GP Spheroid Replacement Kit третьей версии.

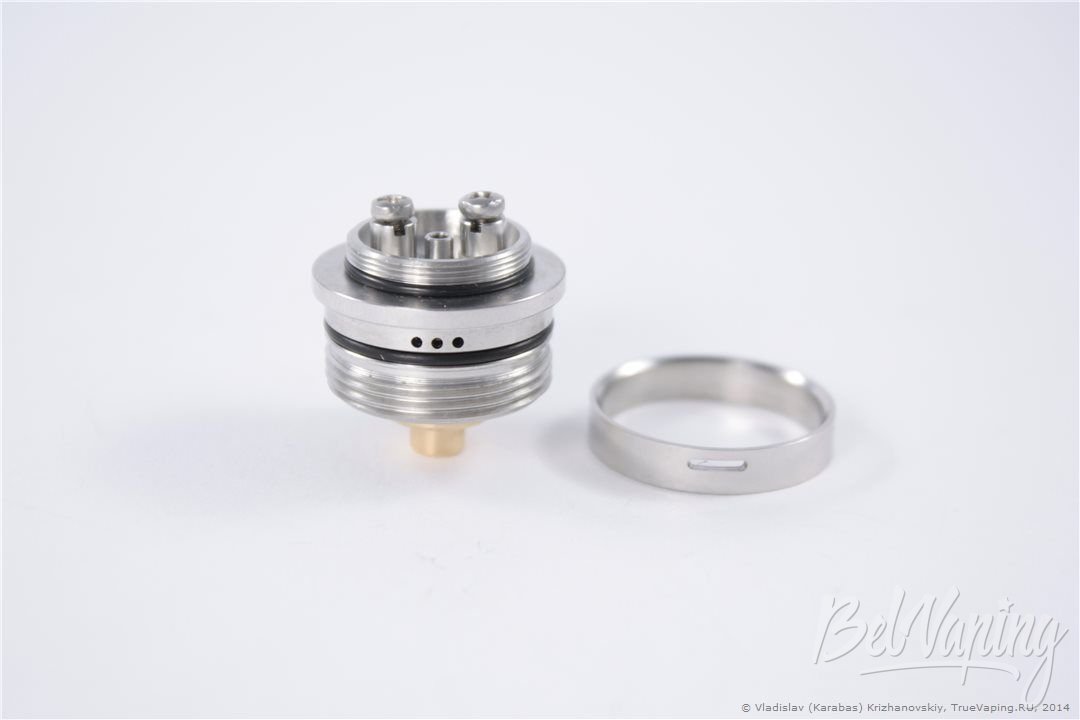

Важным конструктивным новшеством в испарителях этого типа является регулировка интенсивности обдува (AFC):

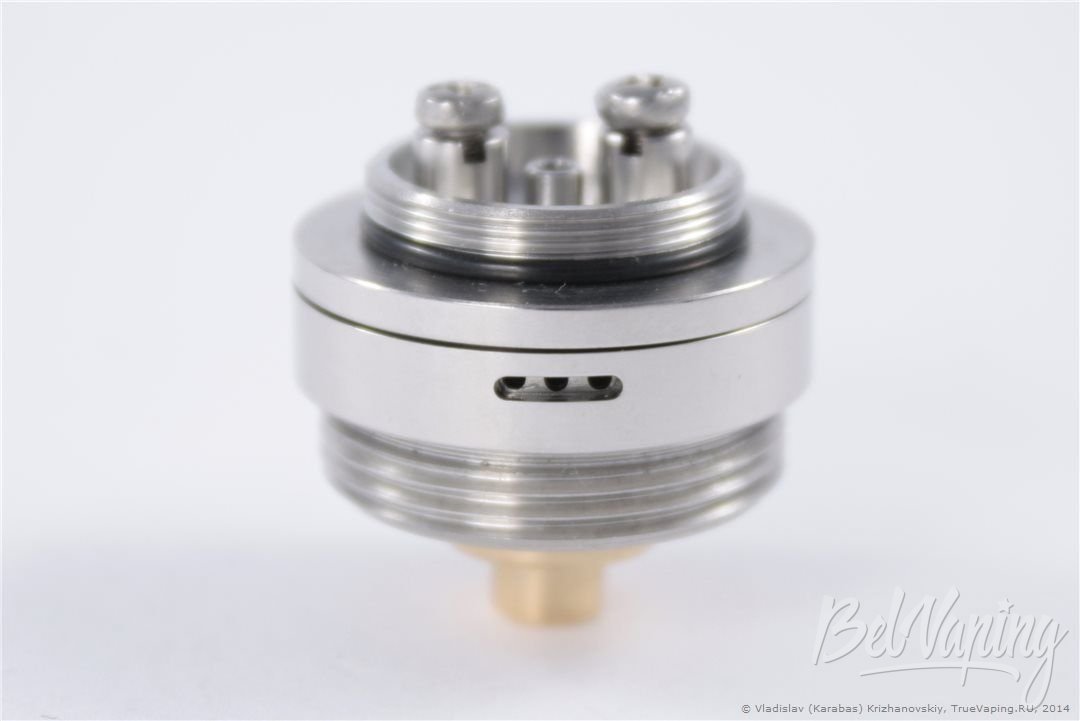

Регулировка реализована за счёт трёх отверстий сбоку коннекторной части и длинной прорези в кольце регулировки обдува:

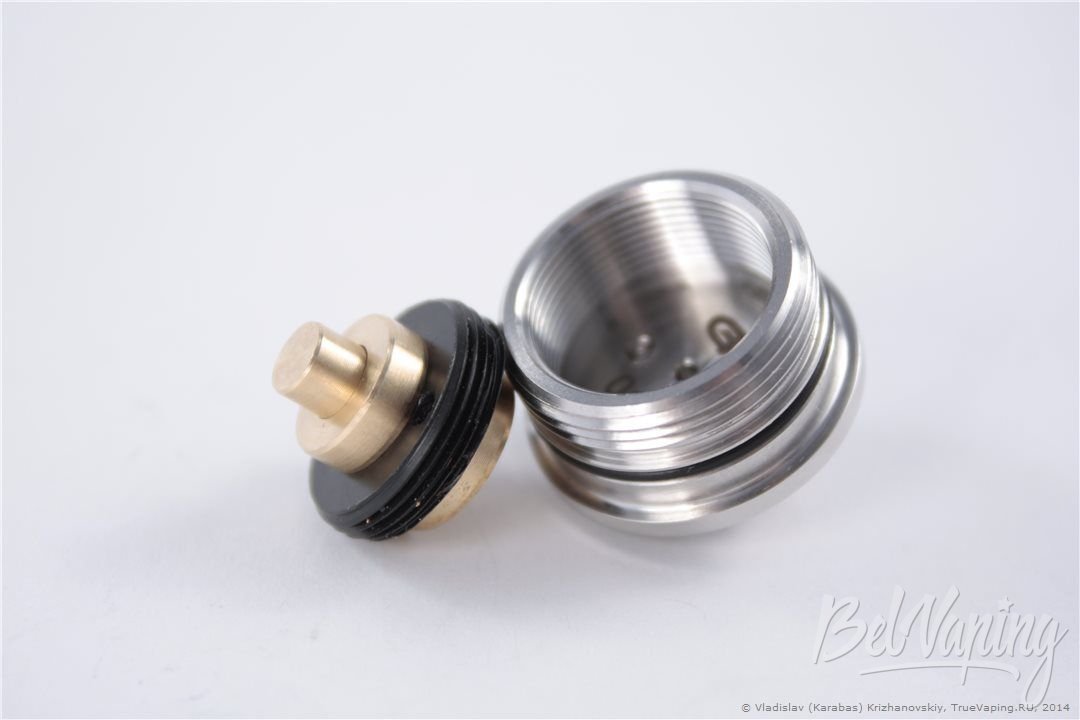

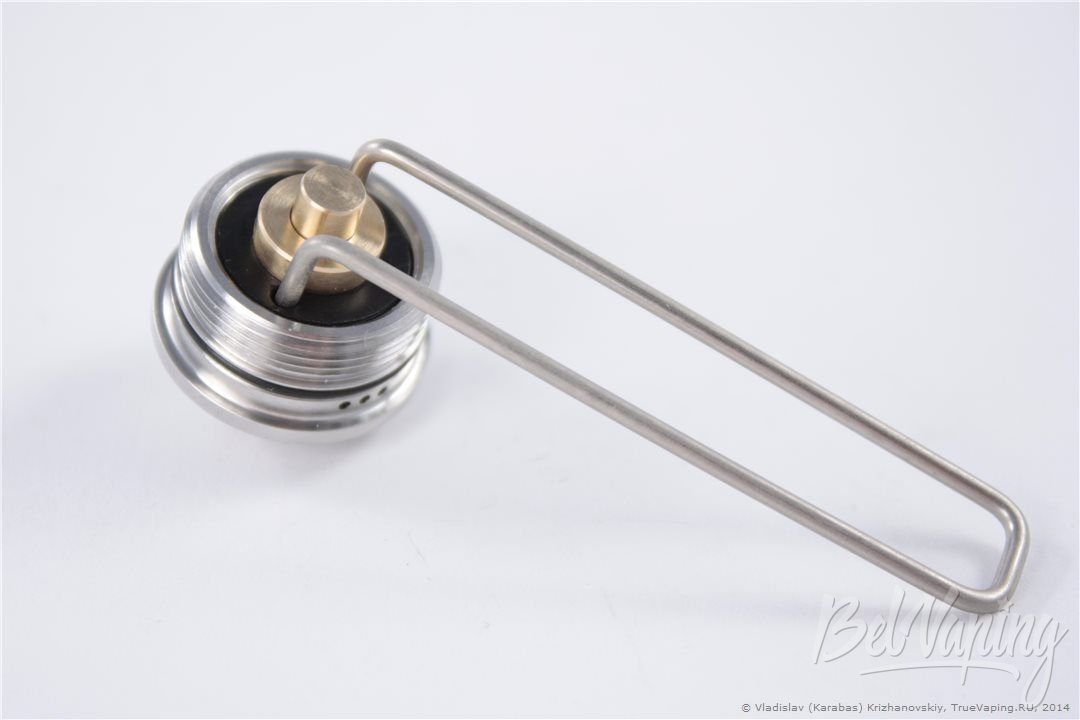

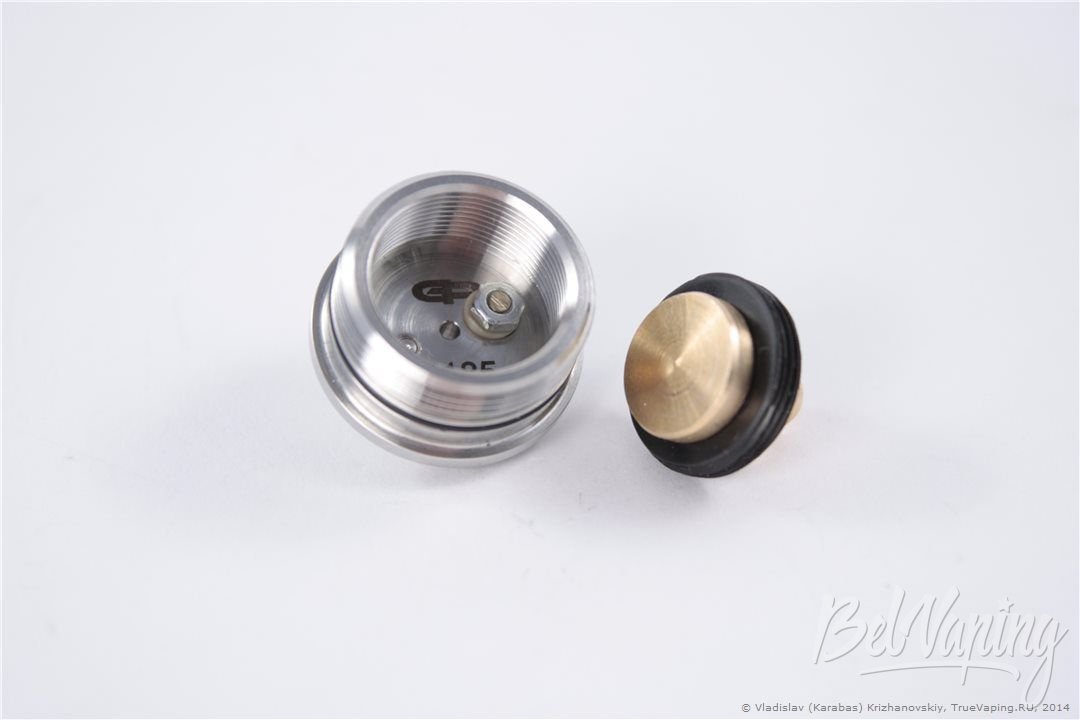

Разберём коннекторную часть. Для этого при помощи «вилки» (GP Fork) выкрутим изолятор с плюсовым контактом:

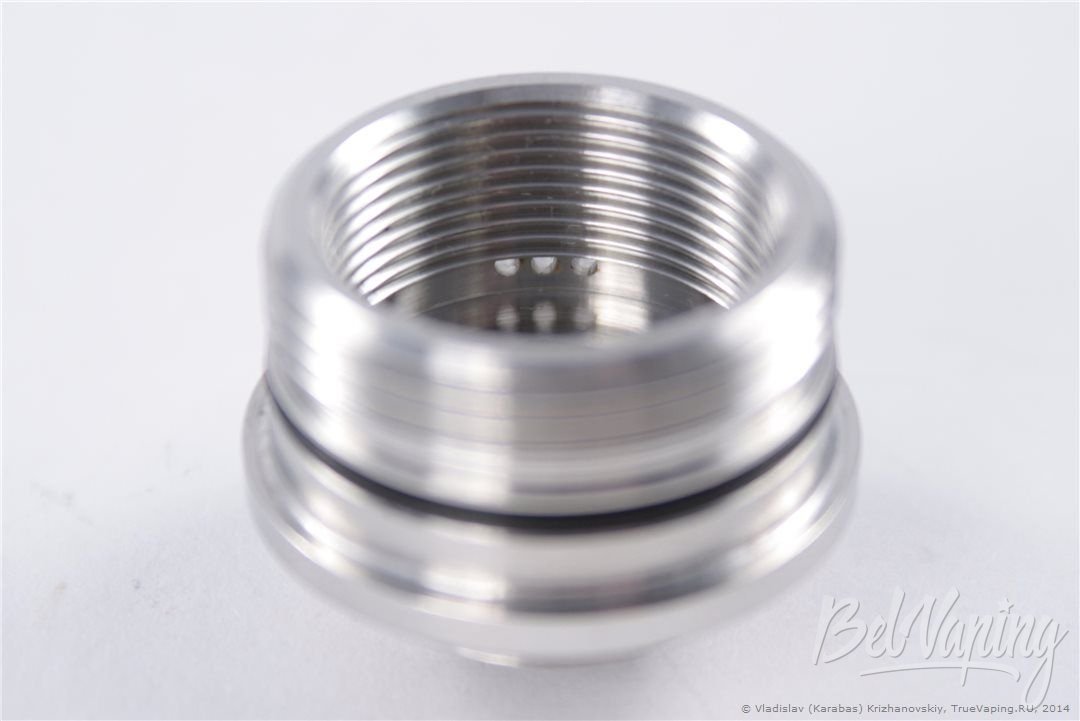

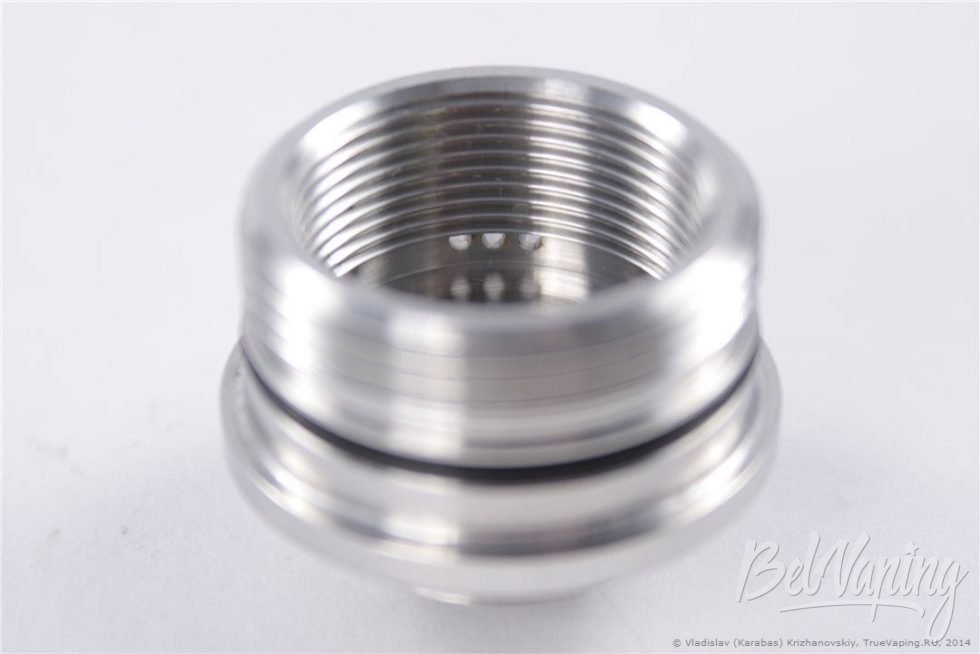

На следующем фото видим отверстия захвата воздуха изнутри коннекторной части:

Логика реализации контактов внутри коннекторной части такая же, как и в GP Spheroid при использовании третьей версии GP Spheroid Replacement Kit. Это латунный «блин», соприкасающийся с закреплённой через изолятор плюсовой стойкой крепления спирали. «Минус» передаётся по корпусу коннекторной части на минусовую стойку крепления спирали (она устанавливается без изолятора):

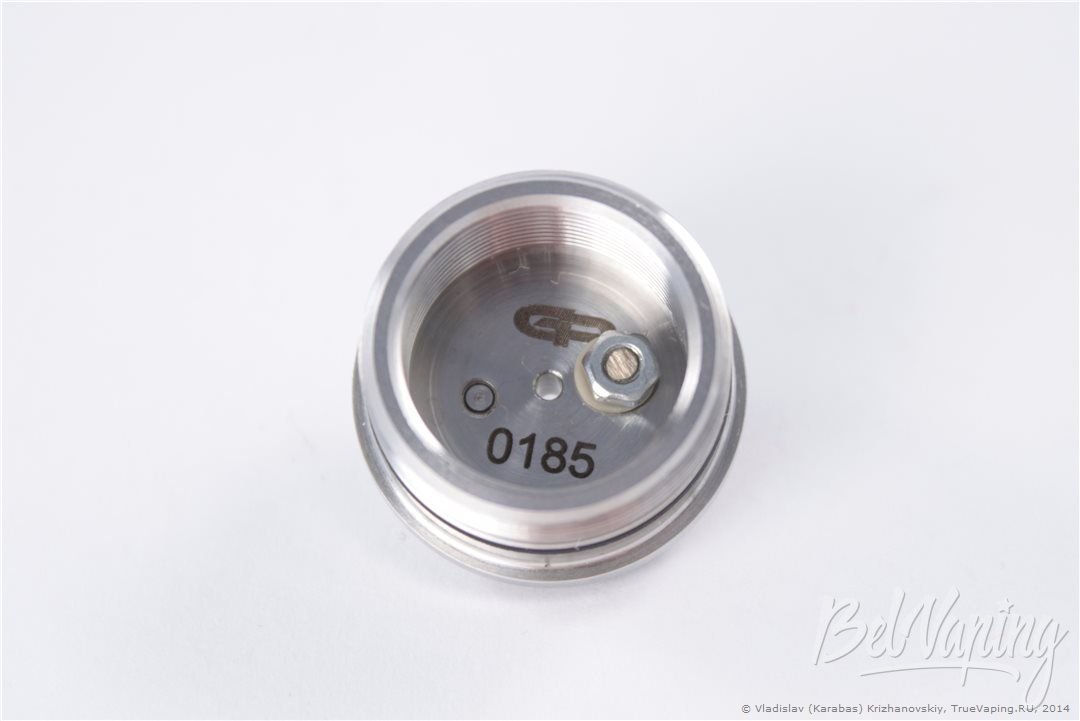

Возможно, заметили, что в данном изделии снаружи нигде не указан серийный номер? Но он есть, его можно увидеть, заглянув снизу в коннекторную часть при выкрученном изоляторе:

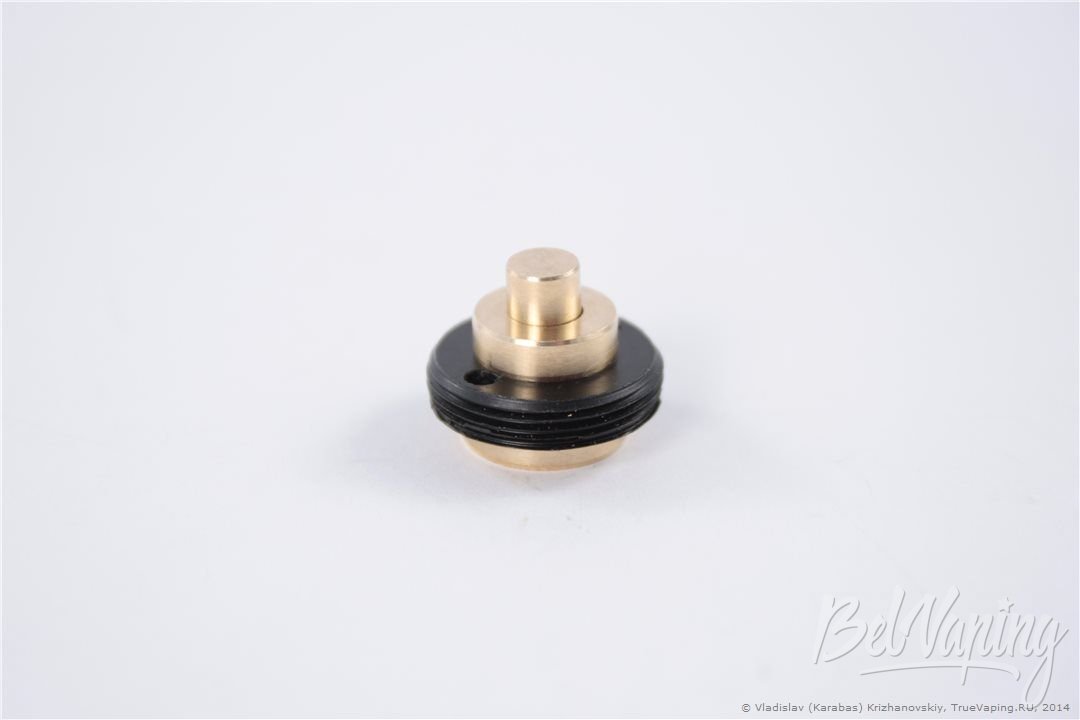

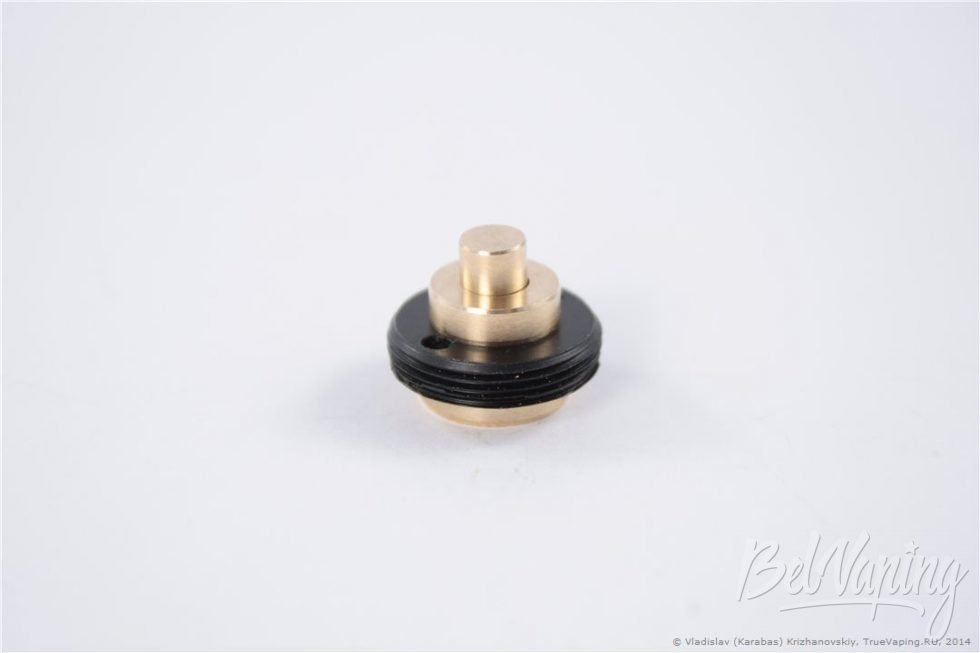

Посмотрим на плюсовой контакт коннектора:

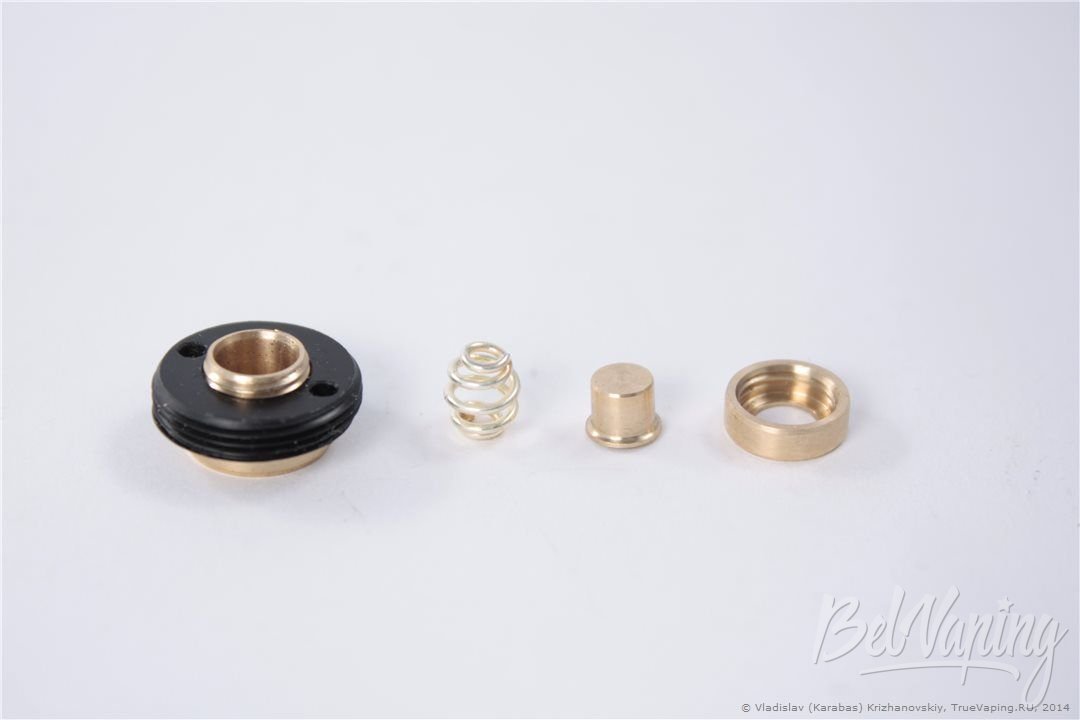

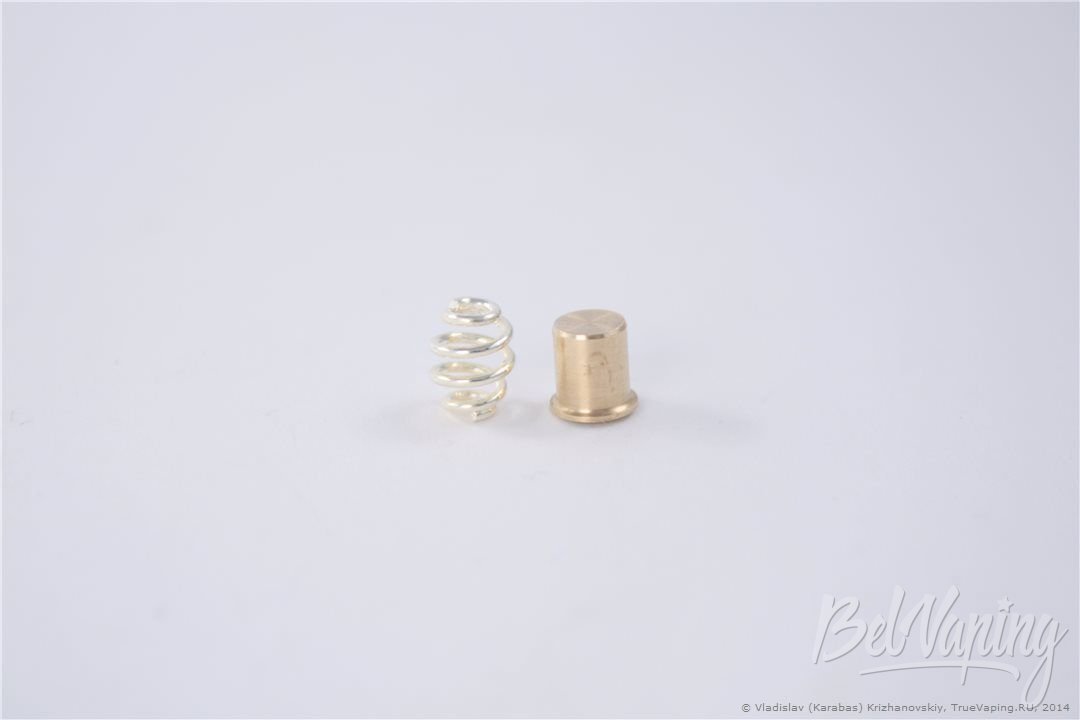

Его можно разобрать:

Данный контакт «плавающий» (обеспечивает небольшой ход, что позволяет использовать отличающиеся длиной аккумуляторы). Возможность хода подвижного латунного контакта обеспечивается небольшой жёсткой посеребрённой пружиной:

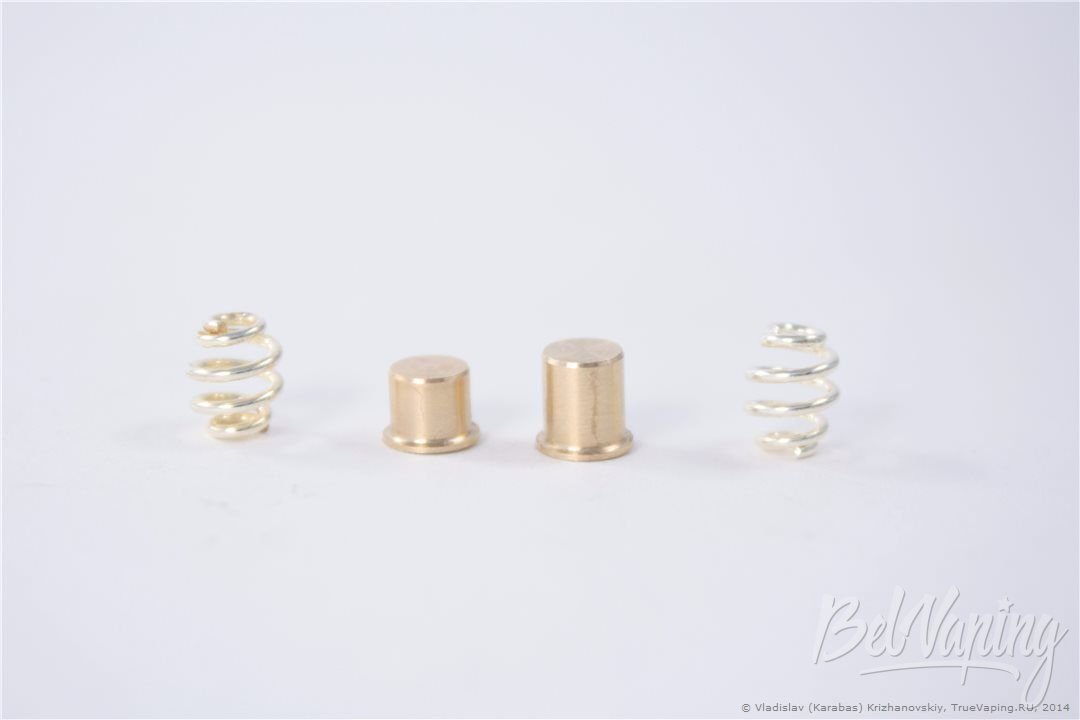

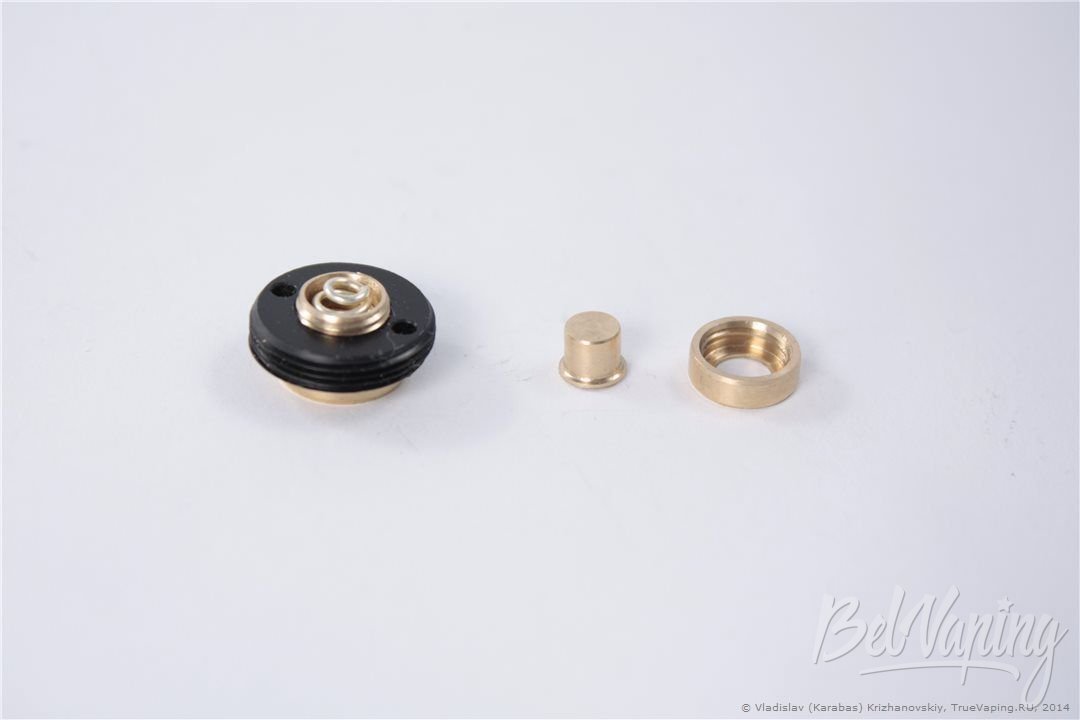

Вместе с устройством поставляется дополнительный подвижный контакт большей длины. На фото слева – установленный изначально, справа – дополнительный:

Сменой этих контактов можно обеспечить плотную установку аккумуляторов, отличающихся своей длиной.

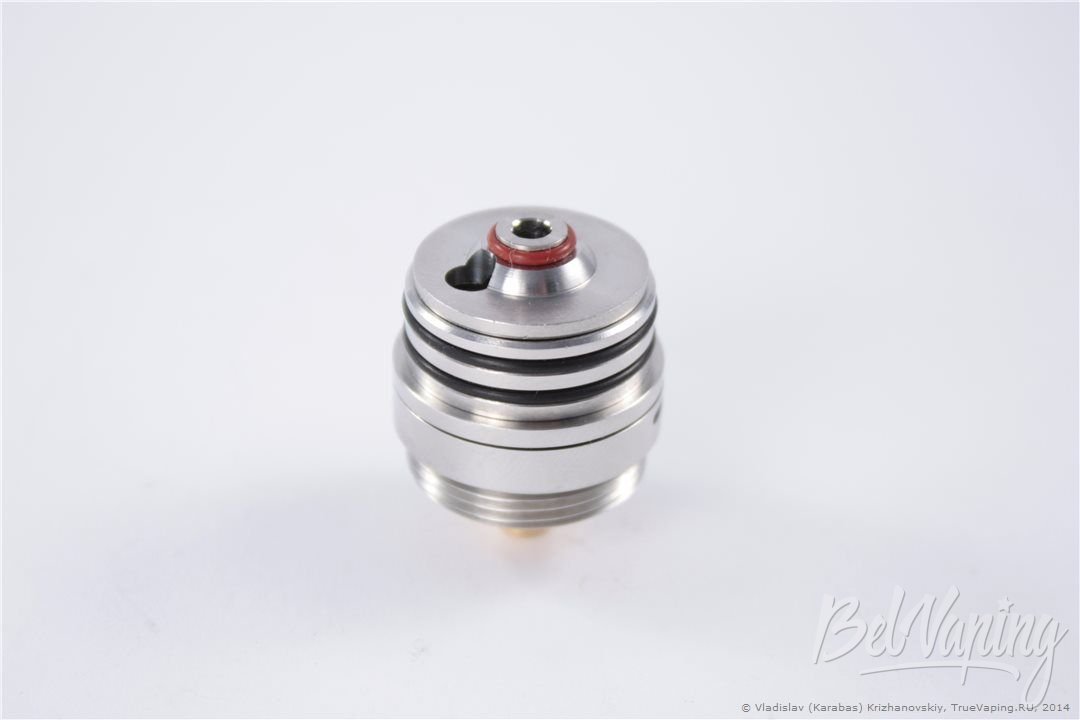

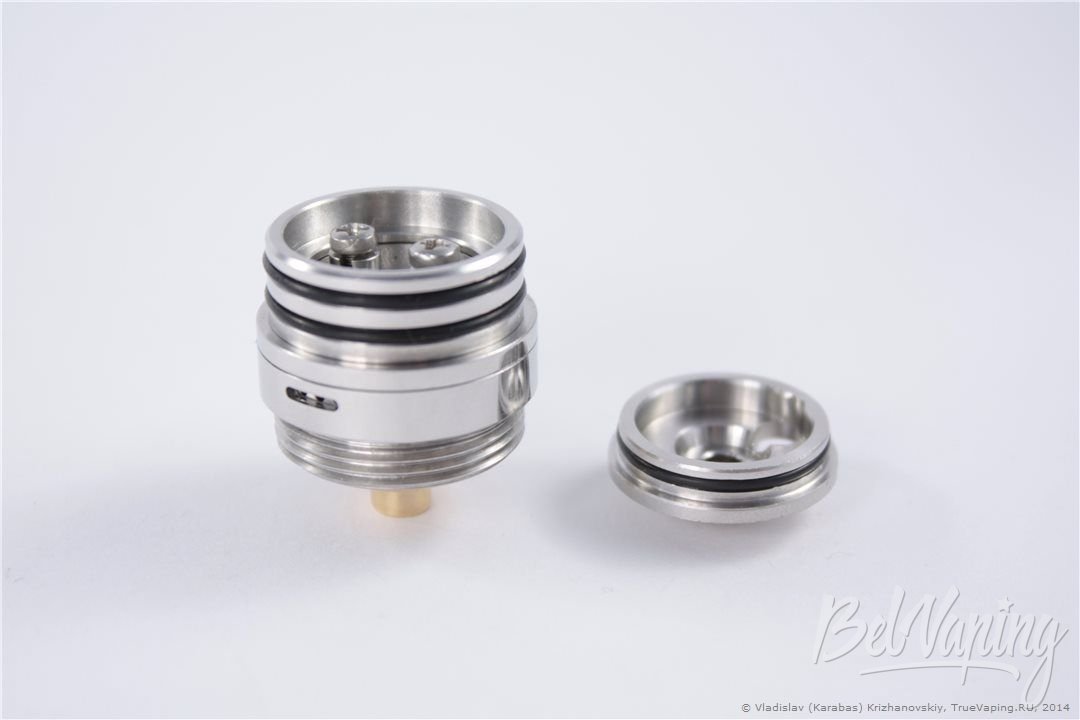

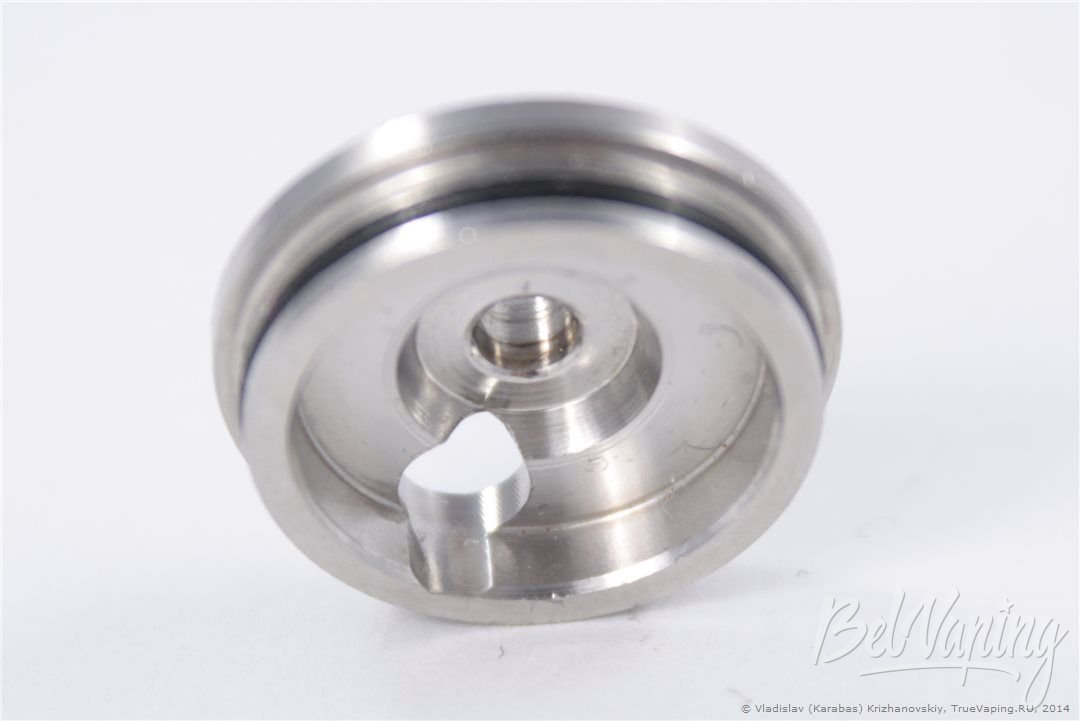

Теперь взглянем на деталь, именуемую «topper»:

Эта деталь плотно вставляется в кольцо крепления кожуха испарительной камеры (deck ring) и отделяет / ограничивает испарительную камеру.

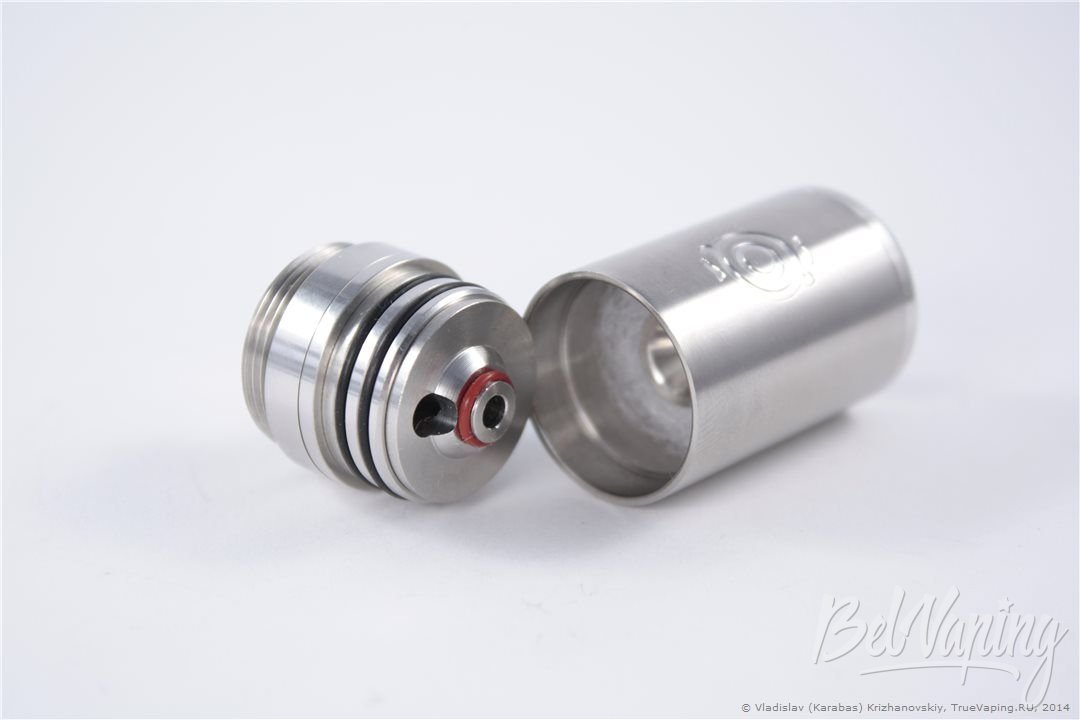

При соединении с баком сама форма topper и установленный сверху о-ринг обеспечивают их плотное соприкосновение с «паропроводом»:

Для использования «ограничителя» возможны две причины. Первая – желание уменьшить испарительную камеру, это должно обеспечить более концентрированный вкус. Вторая – желание использовать «мягкий» фитиль, в частности – вату. Производитель предоставил пользователям такие возможности. Пользоваться ими или нет – личное дело каждого.

Намотка (спираль + фитиль) GP Heron от VapourArt (GP Team)

Крепление спиралей в рассматриваемом испарителе реализовано достаточно удобно. Если концы спирали располагаются поверх фитиля, надо следить, чтобы оставалось достаточное расстояние до воздуховода (на следующих фото именно такой вариант установки спирали):

По моему опыту, для синтебаков лучше использовать фитиль с двумя поднятыми вверх концами, это обеспечивает более интенсивную подачу жидкости:

Однако на фотографиях производителя и в видео по GP Spheroid показывается фитиль, соприкасающийся с синтепоном только одним концом. В «topper» также присутствует только одно отверстие для вывода фитиля.

Такой вариант фитилей – тоже возможен, но я всё же предпочитаю фитили с двумя концами.

Производитель внимательно следит за популярными тенденциями в сфере вейпинга и старается их учитывать. Отдельно отмечается, что GP Heron хорошо подходит для намоток с малым и очень малым сопротивлением. А также для фитилей из ваты.

Я не использую в качестве фитилей не предназначенные для вейпинга горючие материалы и другим не советую. Но, раз такая возможность предусмотрена производителем, покажу и её.

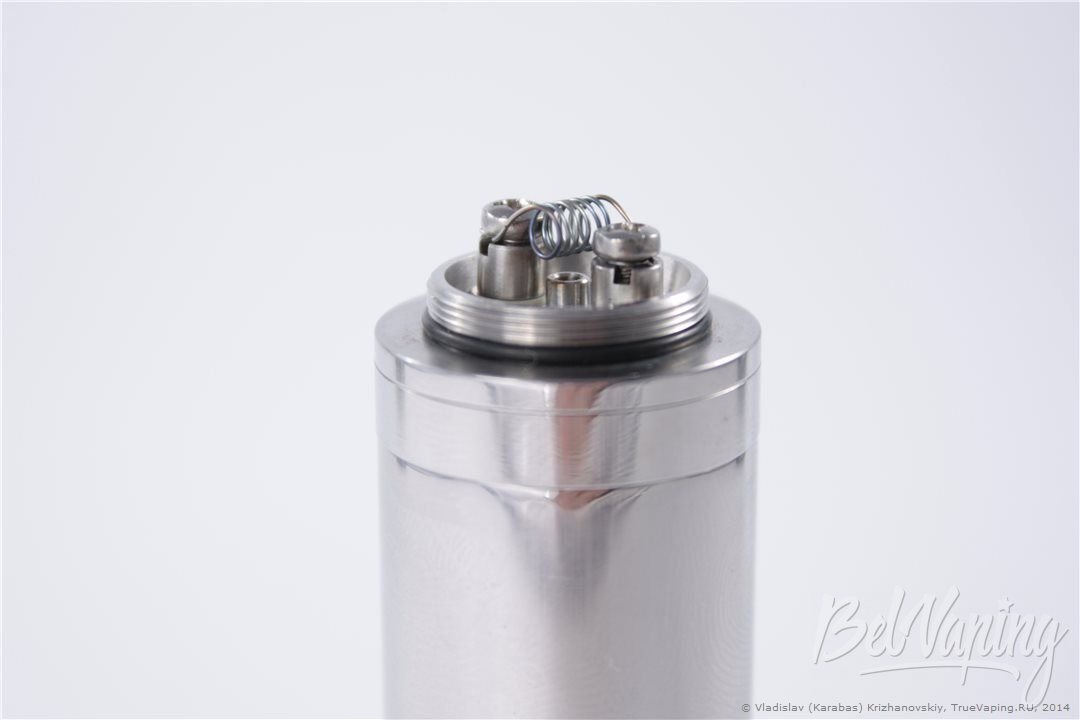

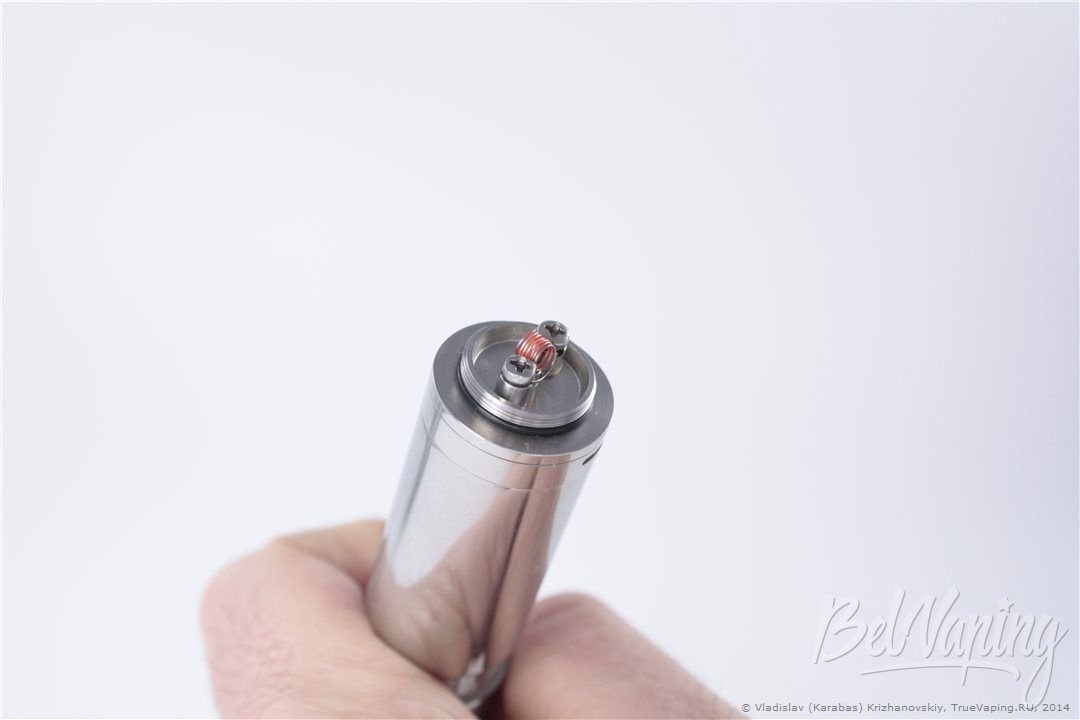

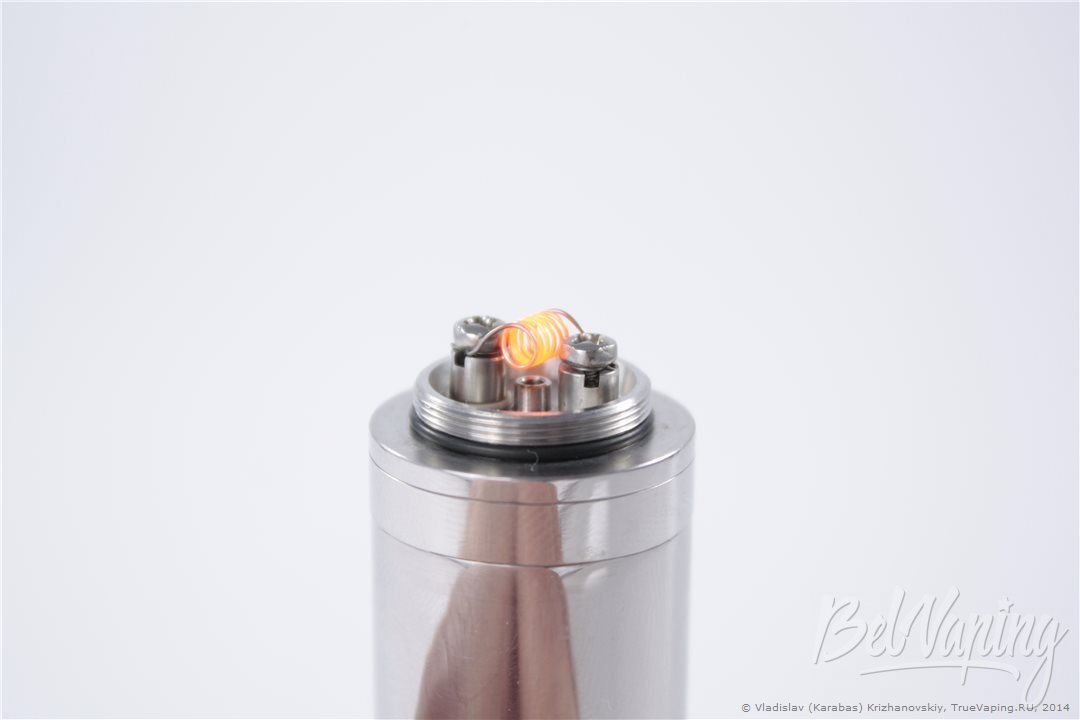

Делается «плотная» намотка (спираль нагревается и сжимается пинцетом):

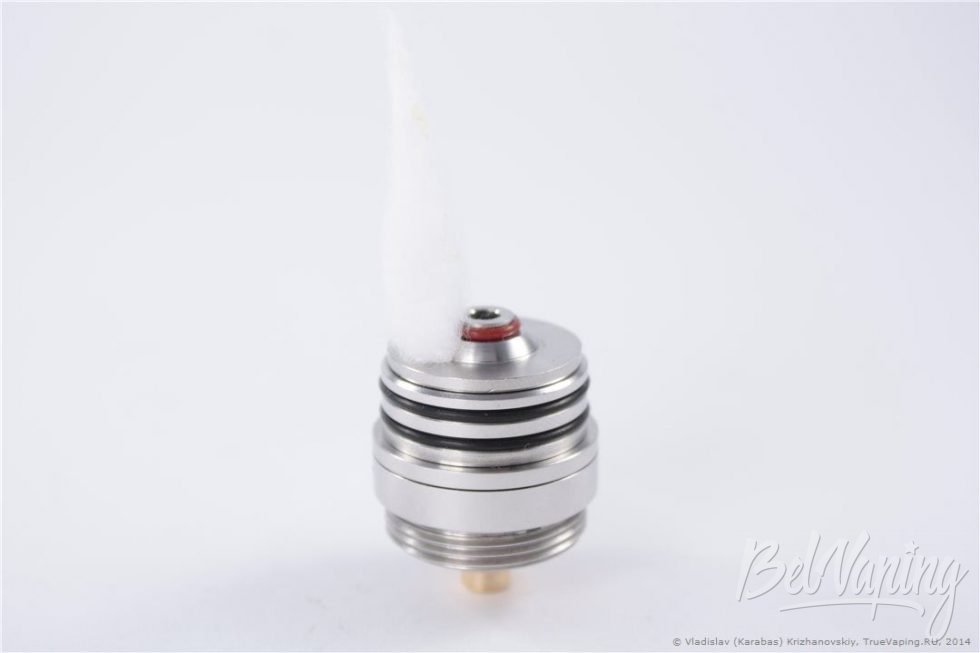

В спираль продевается скрученный на конце «жгутик» ваты достаточной длины. «Достаточной» – это такой, чтобы была возможность удобно вставить его в отверстие «topper»:

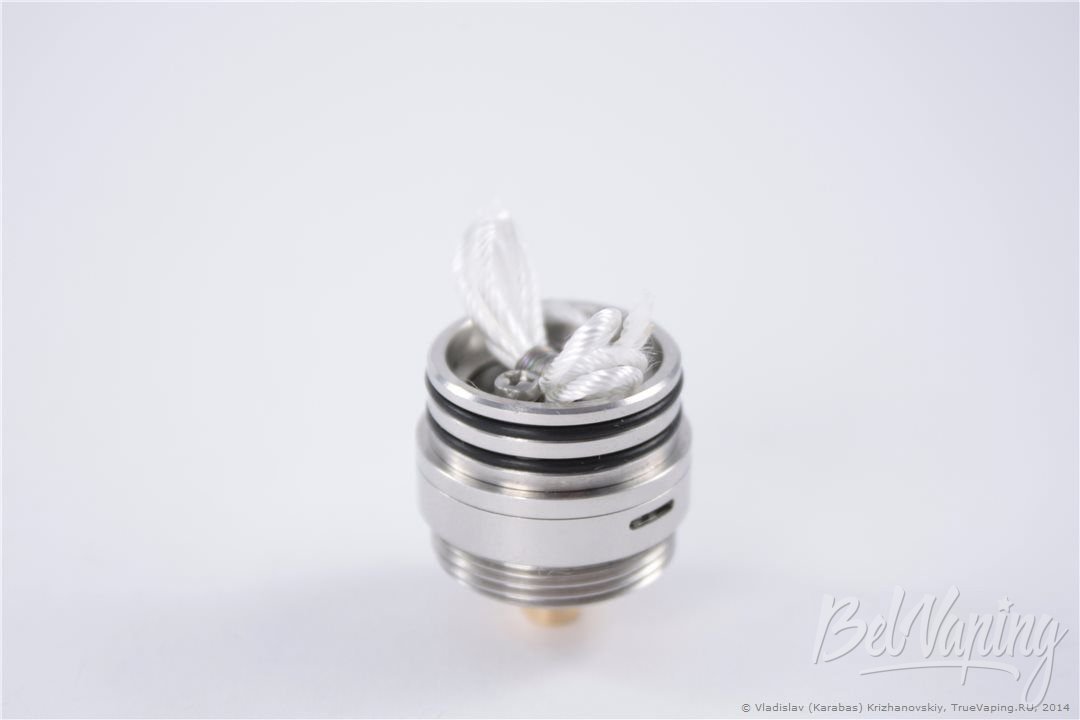

После чего излишки фитиля обрезаются на уровне, достаточном для контакта с синтепоном:

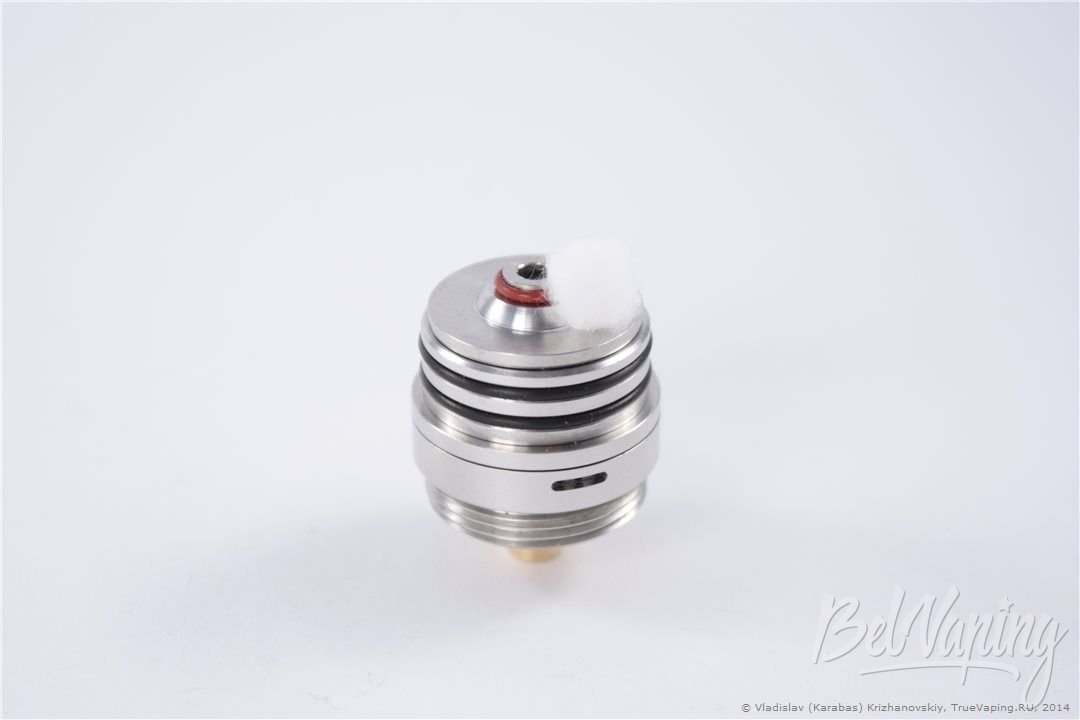

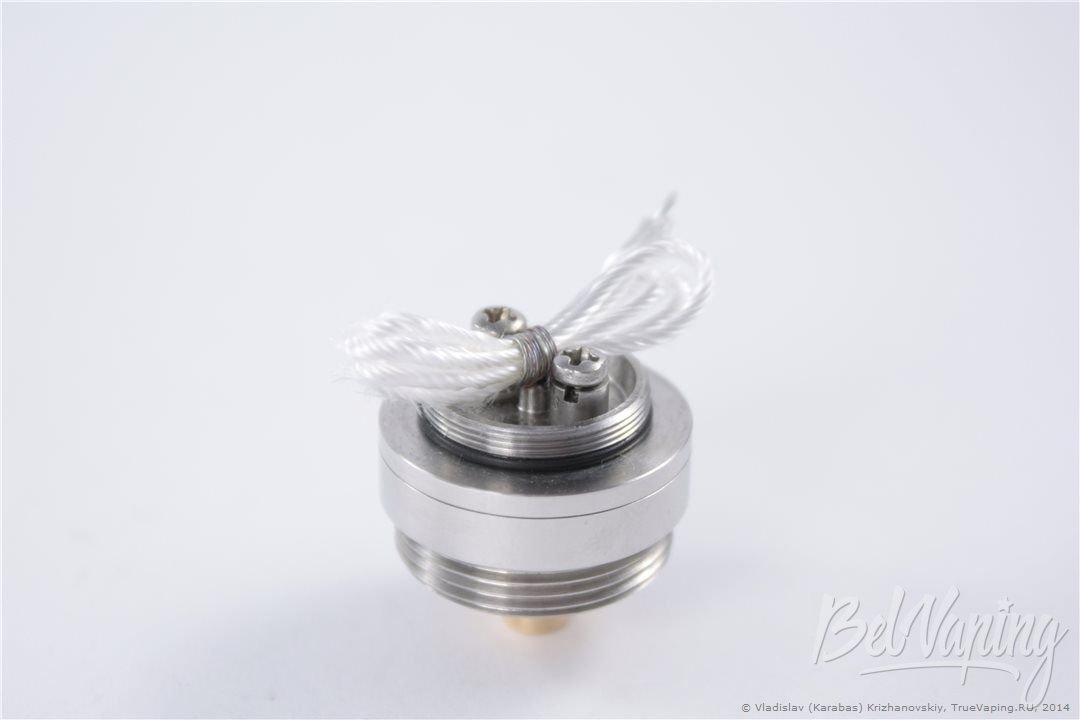

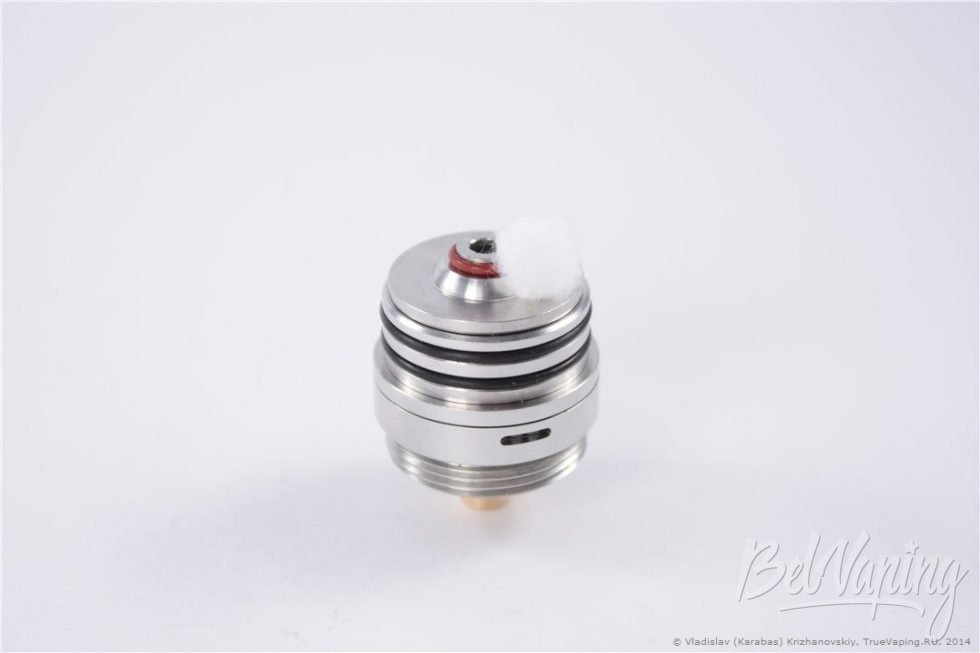

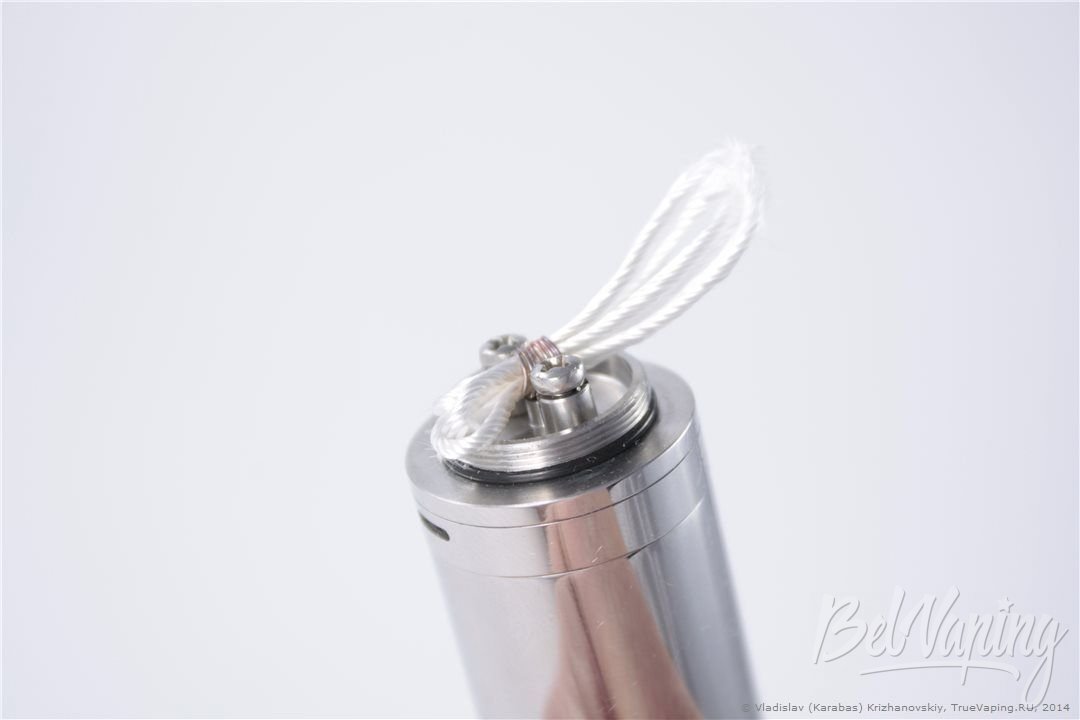

С кремнезёмной нитью тоже можно использовать «topper». В этом случае делается «односторонний» фитиль:

Правда, если он будет длинным, после установки «topper» его придётся обрезать. В этом случае кручёные волокна кремнезёма достаточно быстро расплетутся и потеряют свойство интенсивной подачи жидкости. Также можно вставлять небольшой кремнезёмный фитиль, но в этом случае для его продевания в отверстие topper может понадобиться тонкий провод (нихром, кантал).

При использовании topper с толстыми фитилями, плотно прилегающими к отверстию, в некоторых случаях возможно попадание жидкости в трубу Heron Bell. Причиной этого является близкое расположение фитиля к отверстию, через которое пар выходит из испарительной камеры:

Чтобы избежать этого, следует использовать не слишком толстые фитили и следить, чтобы они не соприкасались с ближайшей к центру стороной отверстия в topper.

Мундштук GP Heron от VapourArt (GP Team)

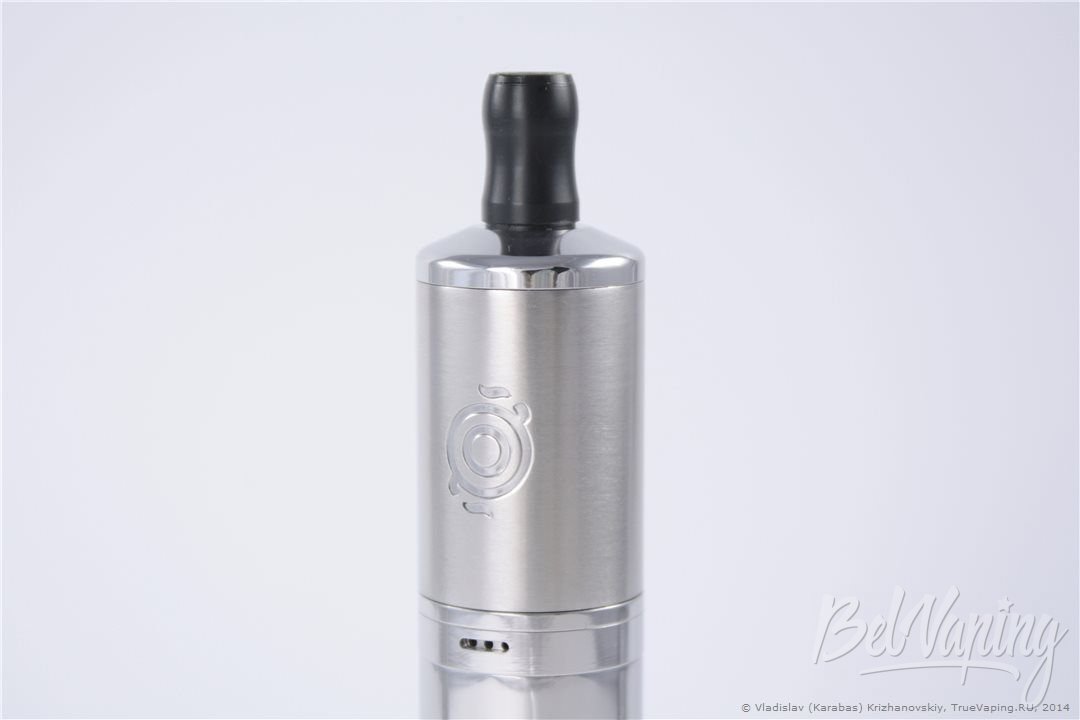

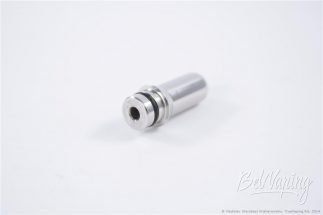

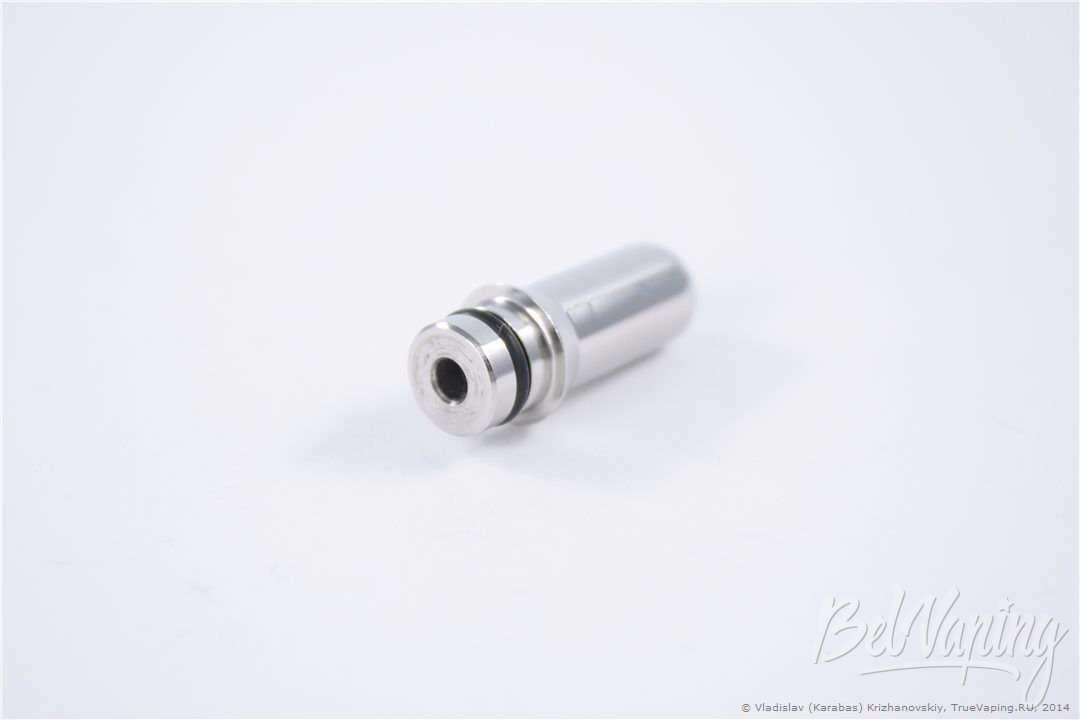

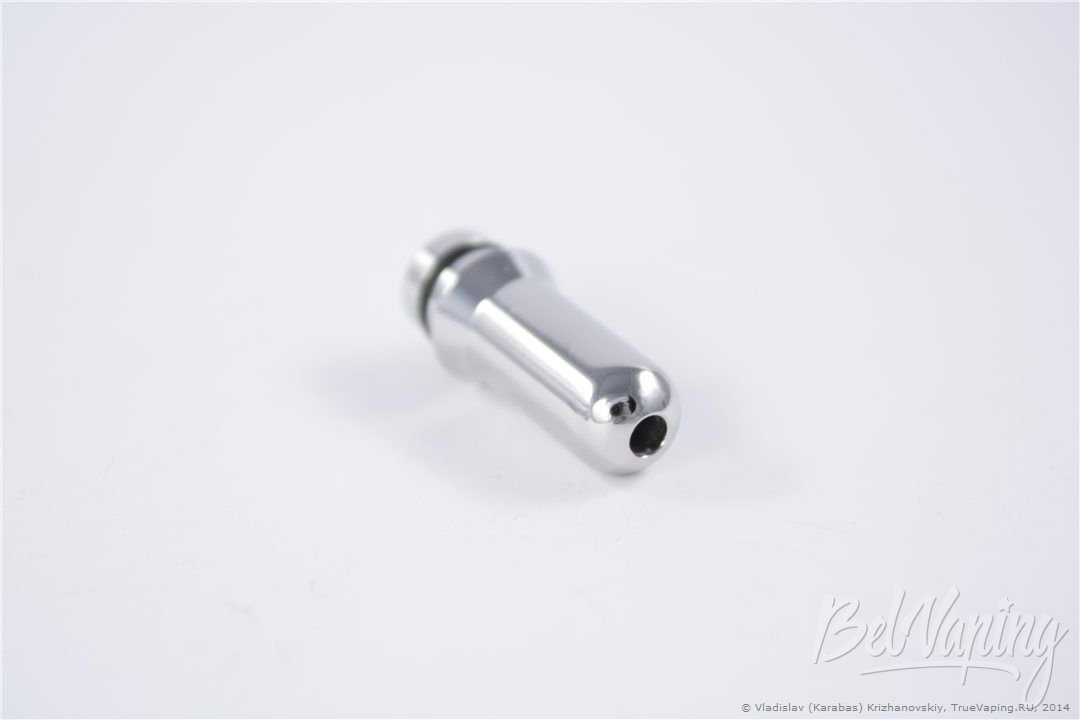

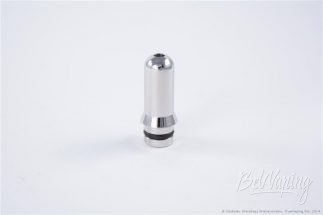

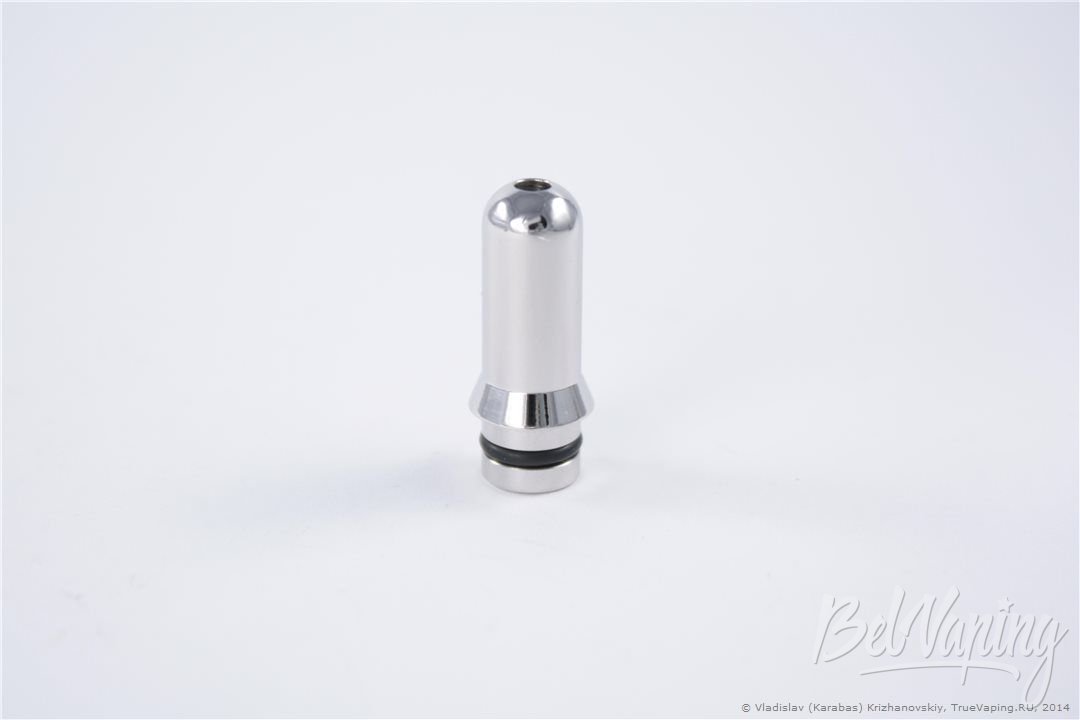

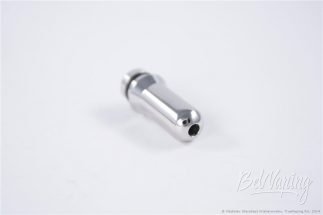

Рассматриваемый испаритель поставляется с комплектным мундштуком:

Это именно мундштук, а не дрип-тип, поскольку отверстие в нём совсем небольшое.

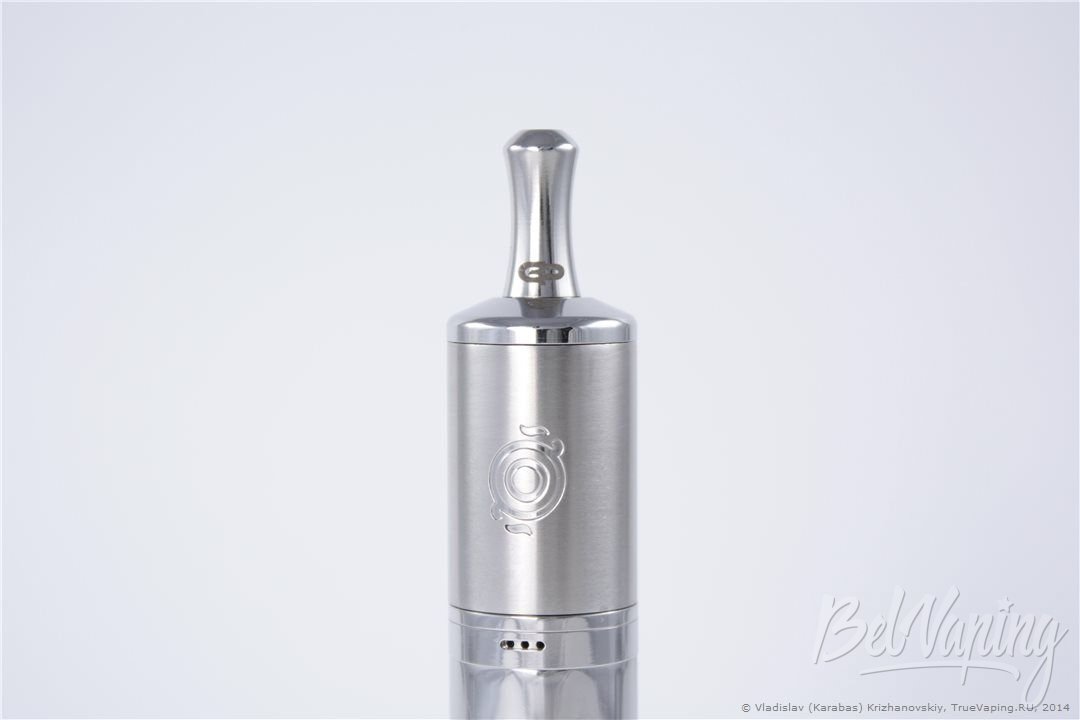

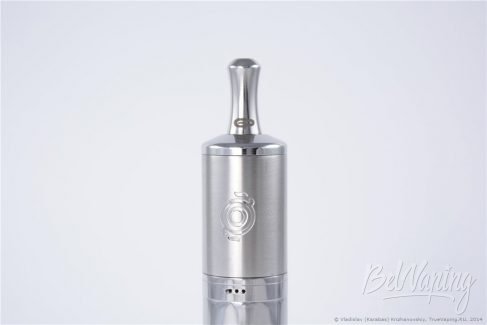

При желании можно использовать и другие мундштуки / дрип-типы:

Но следует отметить удобство (приятность для губ) и хорошую эстетическую сочетаемость испарителя именно со штатным мундштуком. Я использую именно его.

GP PAPS X Converter от VapourArt (GP Team)

Резьба GP Heron обеспечивает его прямое («гибридное») соединение с батарейными блоками, в которых используется внутренняя резьба M20х1. Однако есть много мехмодов с наружной резьбой M21х1, например, GP PAPS X.

Для использования GP Heron с такими источниками питания VapourArt создал полезный аксессуар. Переходник GP PAPS X Converter.

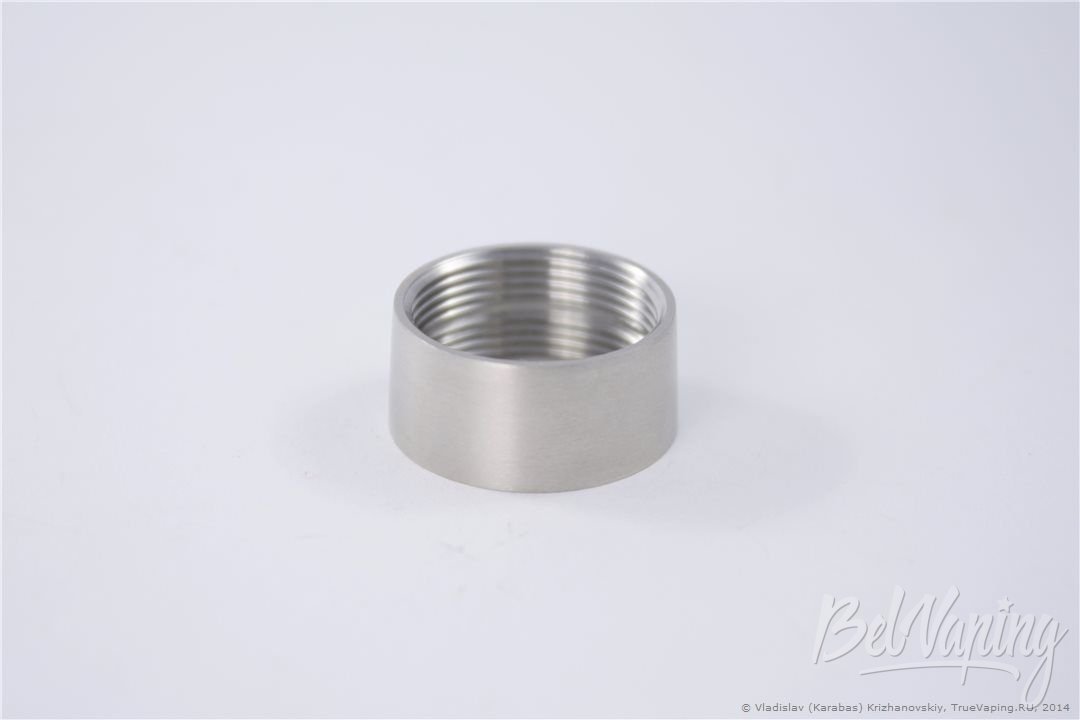

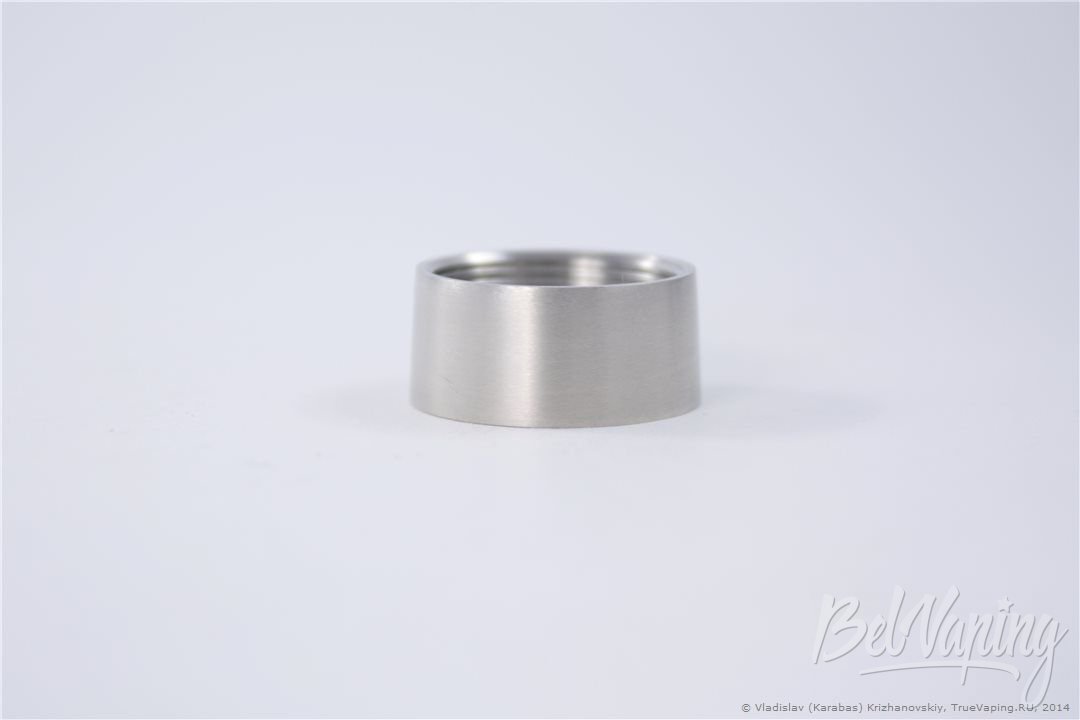

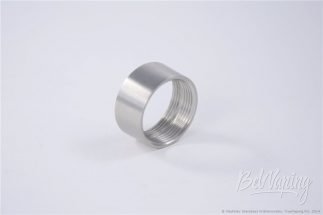

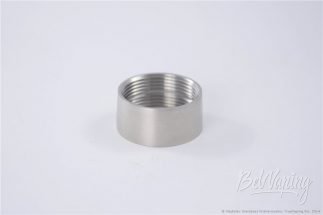

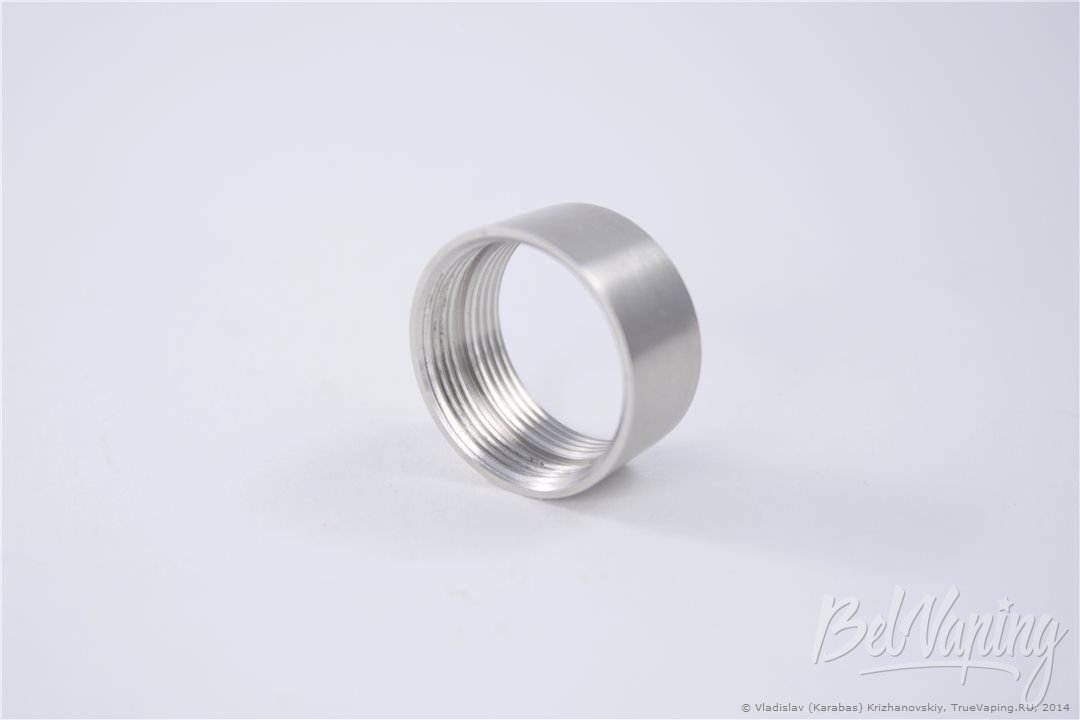

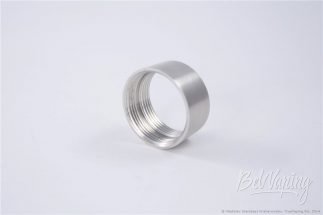

Выглядит эта деталь так:

Снизу в GP PAPS X Converter внутренняя резьба M21х1, сверху — M20х1. Деталь имеет зауживающуюся форму: нижний диаметр 23 мм, верхний – 22 мм.

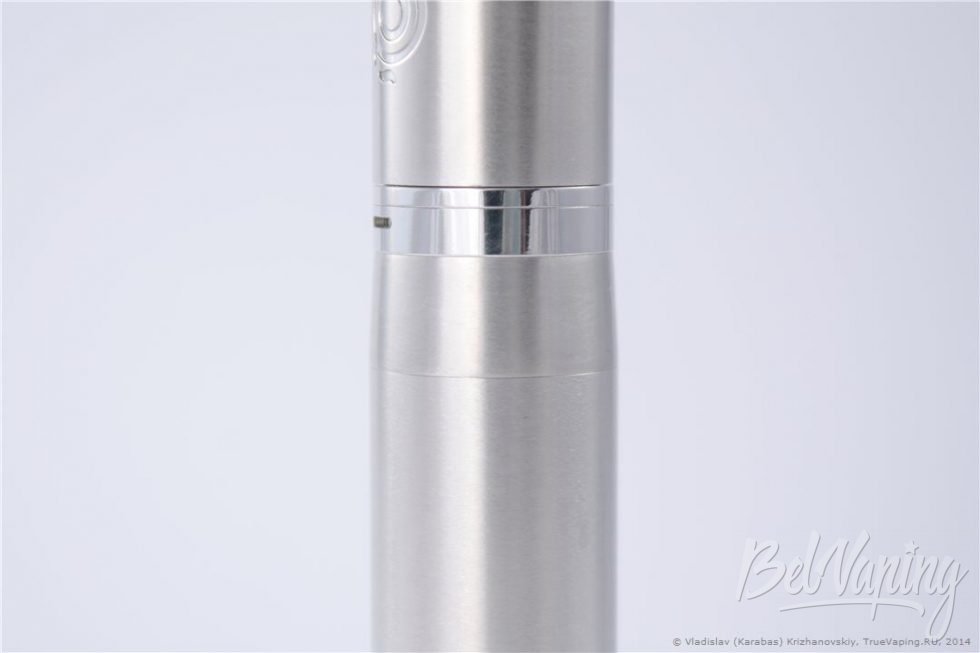

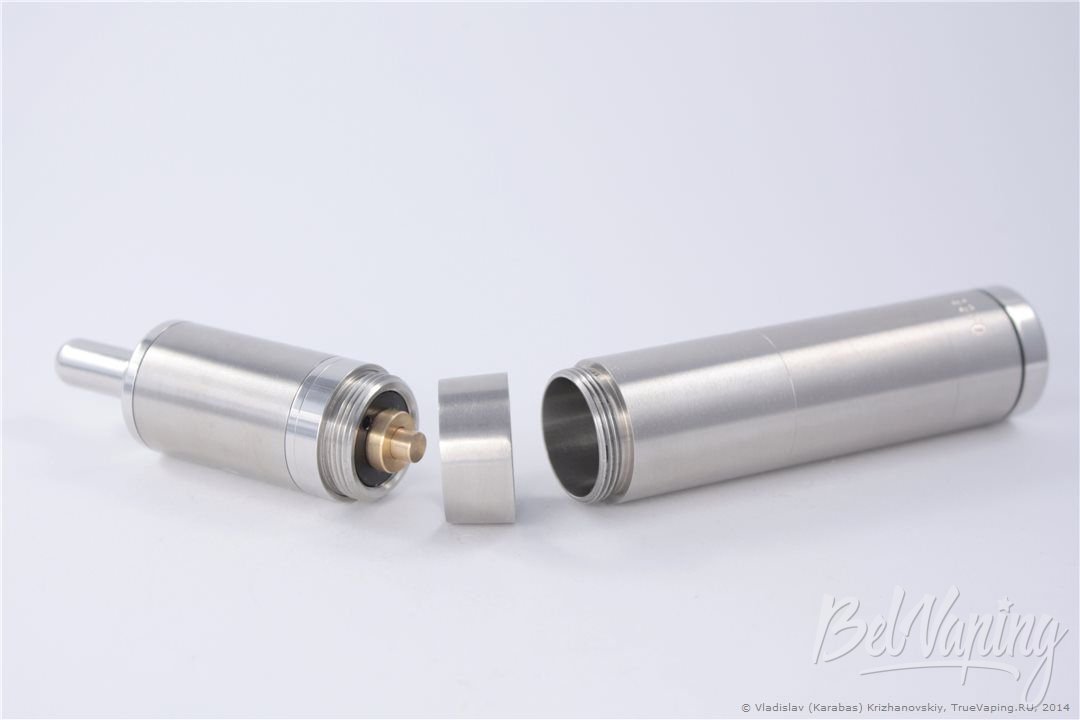

С GP PAPS X испаритель соединяется следующим образом:

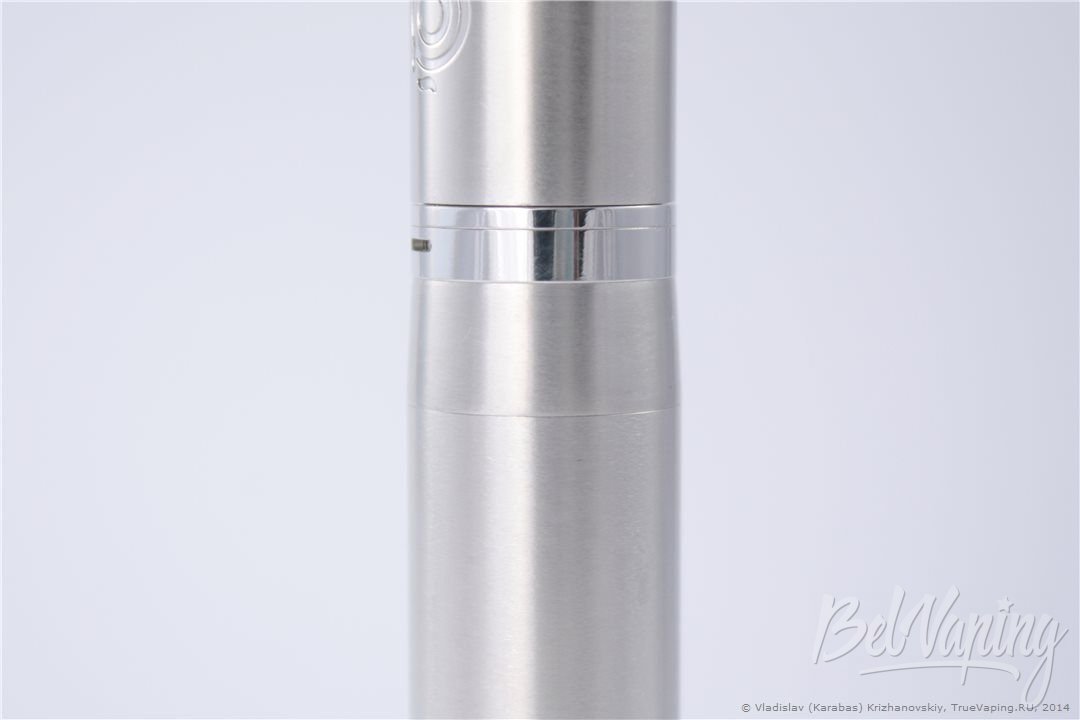

При этом нивелируется перепад диаметров 23/22 мм:

Сочетание GP Heron от VapourArt (GP Team) с источниками питания

Наружный диаметр устройства – 22 мм. Потому данный испаритель будет хорошо сочетаться с источниками питания диаметром 22–23 мм.

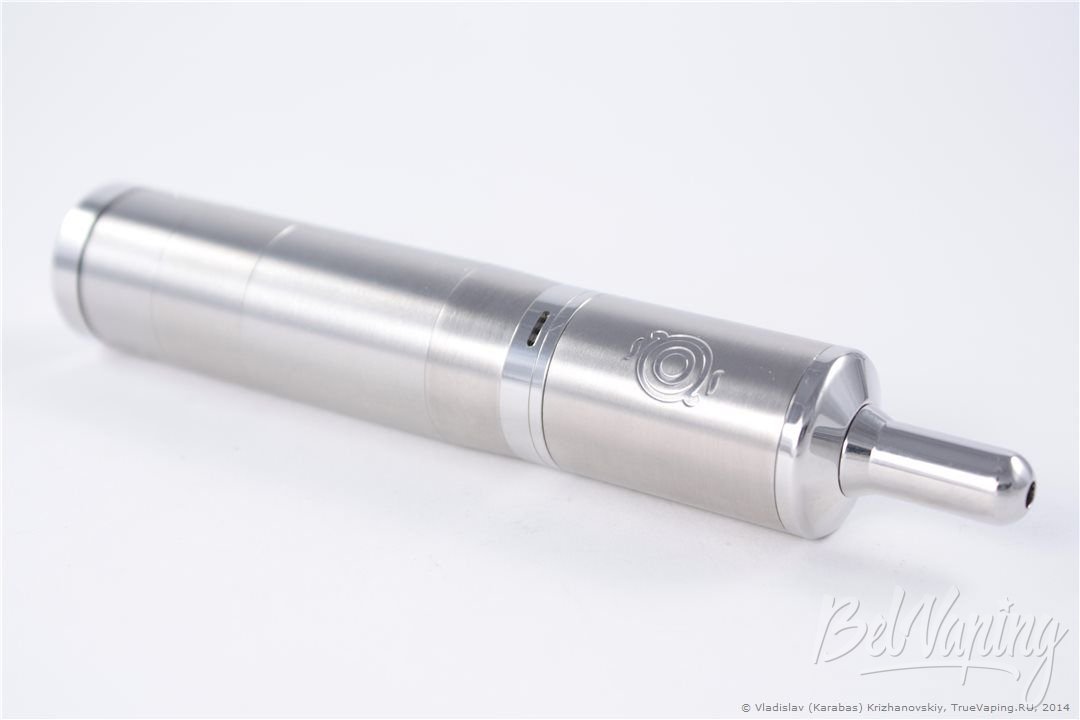

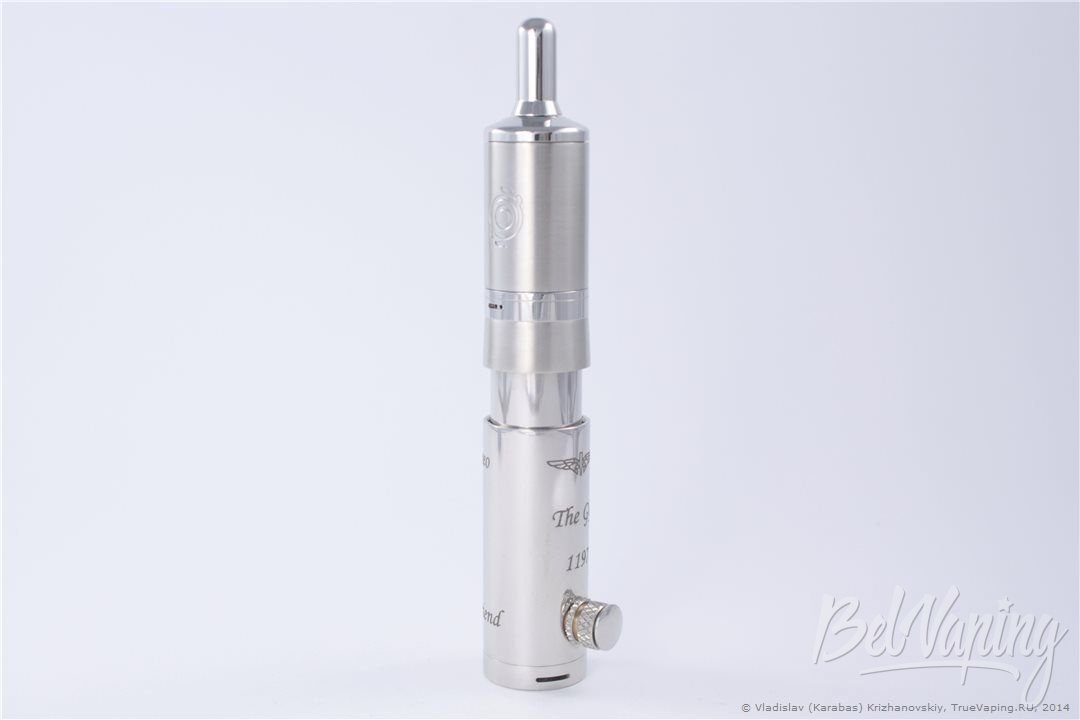

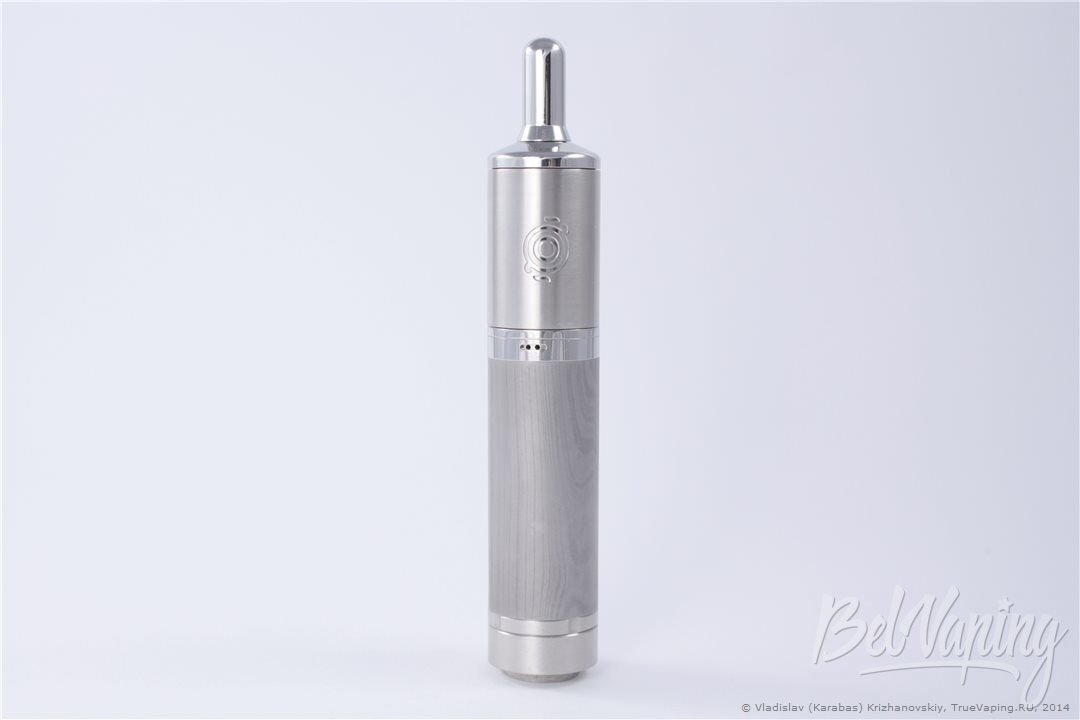

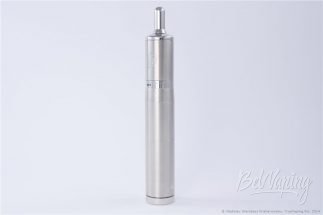

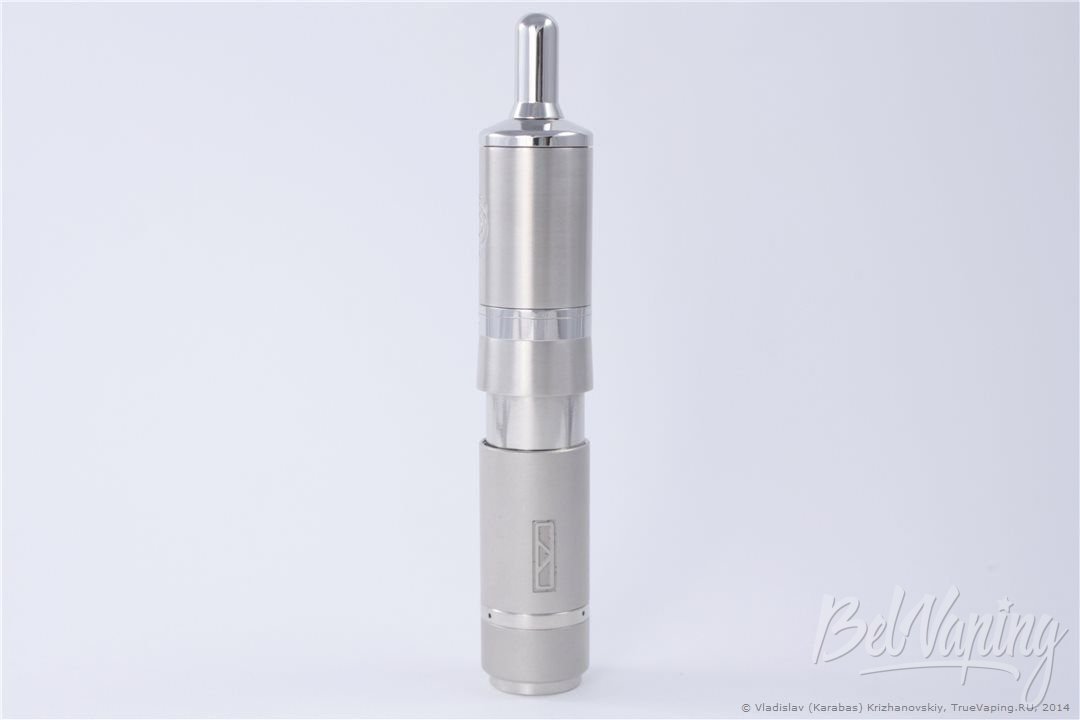

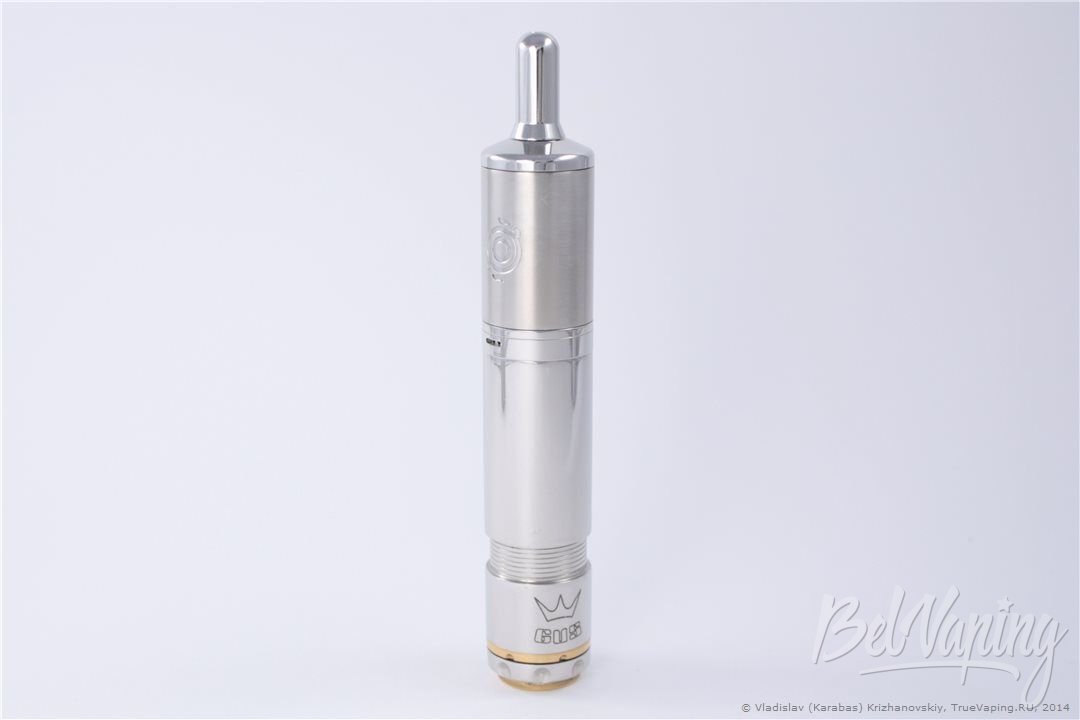

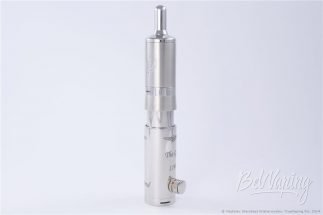

Так это выглядит с Damascus Mod и Gus telescope mod V2:

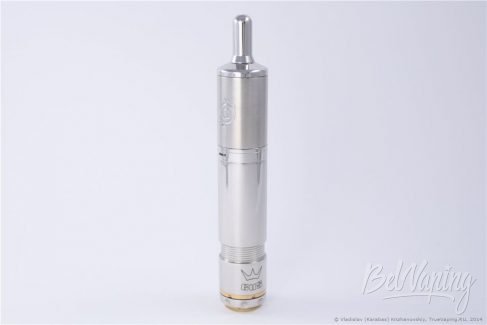

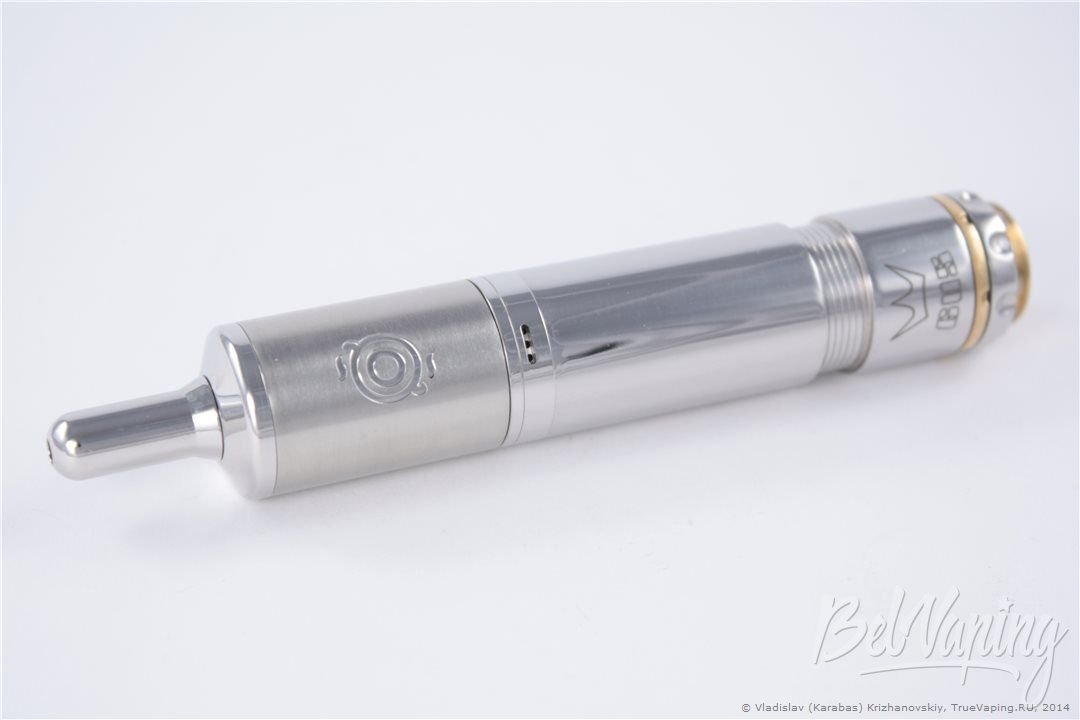

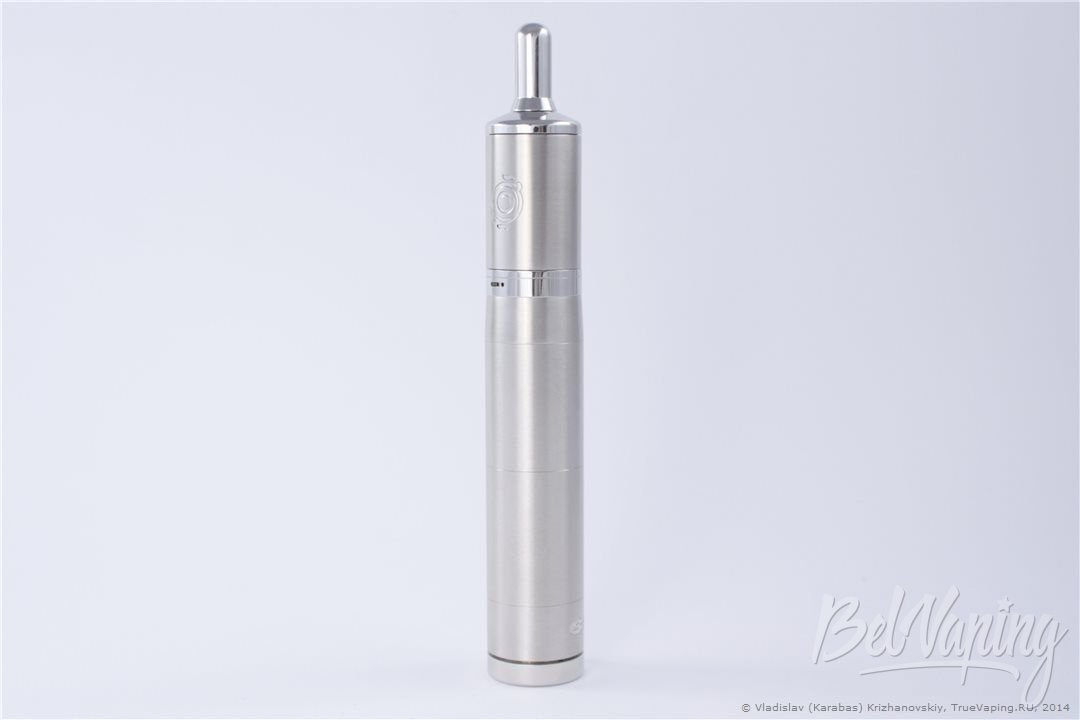

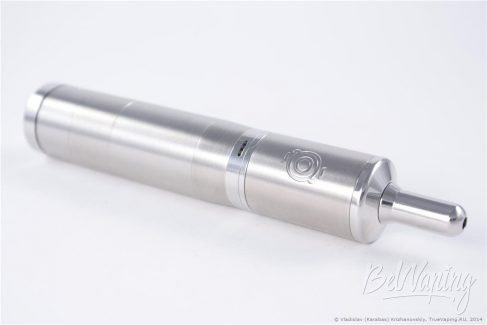

А так при помощи GP PAPS X Converter участник обзора соединяется с GP PAPS X, Just GG и Media Blasted N Zonic:

Технические характеристики GP Heron от VapourArt (GP Team)

• тип устройства: синтебак (бак с синтепоновым наполнителем);
• прямое «гибридное» соединение с трубой батарейного отсека с внутренней резьбой M20х1. Соединение при помощи GP PAPS X Converter с устройствами с наружной резьбой M21х1. Регулировка интенсивности обдува (AFC);
• наружный диаметр устройства 22 мм;
• длина от низа коннекторной части до верха крышки бака 46 мм, от места соприкосновения с батарейным отсеком до верха 41 мм;
• вес без мундштука и «topper» 68 г, вес без мундштука 73 г, вес всех деталей 83 г;
• материалы: нержавеющая сталь – EU certified 316 SS, о-ринги – food grade Viton© O-rings;
• фрикционное соединение элементов на о-рингах;
• коннекторная часть – без пайки, все элементы разборные;
• объем закапываемой жидкости – около 3,5 мл (зависит от плотности набивки синтепона).

Историческая справка о GP Heron от VapourArt (GP Team)

В августе 2013 г. силами GP Team началась разработка «большой» версии GP Spheroid 22/23 мм.

В декабре 2013 г. данный испаритель был анонсирован под названием GP Heron. Основными характеристиками устройства заявлены вместительность бака 3,3 мл, регулировка интенсивности обдува (AFC), прямое «гибридное» соединение с мехмодами с резьбой M20х1, возможность использования при помощи переходника с устройствами с резьбой M21х1.

В январе 2014 г. в конструкцию было внесено дополнение в виде детали topper, позволяющей использовать в качестве фитилей вату.

Впечатления и общая оценка GP Heron от VapourArt (GP Team)

Мне участник обзора понравился. А с чего бы иначе? Устройство от производителя с высокой культурой производства. Сама конструкция синтебака (бака с синтепоновым наполнителем) проста и надёжна. Проверенная практикой эксплуатации GP Spheroid и других устройств, созданных на базе его технических решений.

Увеличенный объем бака, габариты под крупные источники питания – это хорошо и востребованно. Регулировка интенсивности обдува – тоже полезная опция.

Гибридное соединение с источниками питания – это не только «модная» тенденция, это действительно удобно и надёжно.

Устройство можно использовать с батарейными блоками диаметром 22 и 23 мм. Комбинированная финальная обработка обеспечивает его сочетаемость как с полированными, так и с матированными девайсами:

Сплошные «плюсы».

Жалко, что в данном устройстве производитель отказался от резьбового соединения элементов, оно все же является более надёжным. Но все прочие характеристики это «перевешивают».

Так что устройство – удалось!

Всё, спасибо за внимание. Хорошего нам всем пара!

С уважением,
Владислав Karabas

P.S.: чуть позже расскажу о GP PAPS X Top Cap version 1.5. Это верхняя крышка батарейного отсека GP PAPS X с «плавающим» контактом.
