Мехмод Gus Telescope Mod V2. История вейпинга
Данный текст был опубликован 15.10.2013 в ныне несуществующем блоге TrueVaping и посвящен обзору механического мода-телескопа Gus telescope mod V2 от Gus-mod из Греции.
Содержание и навигация
- Внешний вид Gus telescope mod V2
- Основные элементы Gus telescope mod V2
- Использование Gus telescope mod V2 с разными аккумуляторами и блокировка кнопки
- Переключатель (управляющая кнопка) Gus telescope mod V2
- Стаканы (тело «телескопа») Gus telescope mod V2
- «Голова» (верхняя крышка с коннектором и верхним контактом) Gus telescope mod V2
- Gus telescope mod V2 и устройства регулировки вольтажа
- Установка аккумуляторов в Gus telescope mod V2
- Технические характеристики Gus telescope mod V2
- Сочетание Gus telescope mod V2 с испарителями
- Впечатления от использования и общие выводы о Gus telescope mod V2
Так уж сталось, что не слишком жалую устройства с торцевой кнопкой. Лично мне она не представляется удобной. Но обратил внимание, что слишком уж часто вспоминают кнопку (переключатель в сборе) какого-то гуся. Ага, раз вспоминают и обсуждают, стало быть, следует присмотреться внимательней…
Упомянутый «гусь» – это мехмод Gus telescope mod V2. Списались с производителем, договорились об обзоре. Получил, попользовался. Да, кнопка оказалась очень даже необычной. Приятней и удобней большинства, встречавшихся в других устройствах, которыми довелось пользоваться. Посему, расскажу о данном изделии достаточно подробно. Итак!
Участник сегодняшнего обзора – Gus telescopic mod V2 WHS pole S/T Switch b/b polish – производится в Греции под маркой «Gus-mod». Автором данного устройства является Konstantinos Andrikopoulos из Афин. На ECF использует ник aiolos, на ecigtalk – AIOLOS, на ukvapers.org – gulliver, на греческом форуме – gus-mod. Также разрешает называть себя просто, без обиняков – GUS.
Официальный сайт и магазин продукции Gus-mod: gus-mod.gr. На Фейсбуке автора можно встретить на странице gusmod.vapemaria.5.
Konstantinos был очень удивлён, узнав, что на русскоязычных форумах его устройство называют «гусем». В название своих изделий он не закладывал скрытого смысла. Просто выбрал нравящийся по звучанию набор букв. Кратко и строго. Потому далее в тексте буду использовать слово «ГУС».
Познакомимся с самим устройством.
Внешний вид Gus telescope mod V2

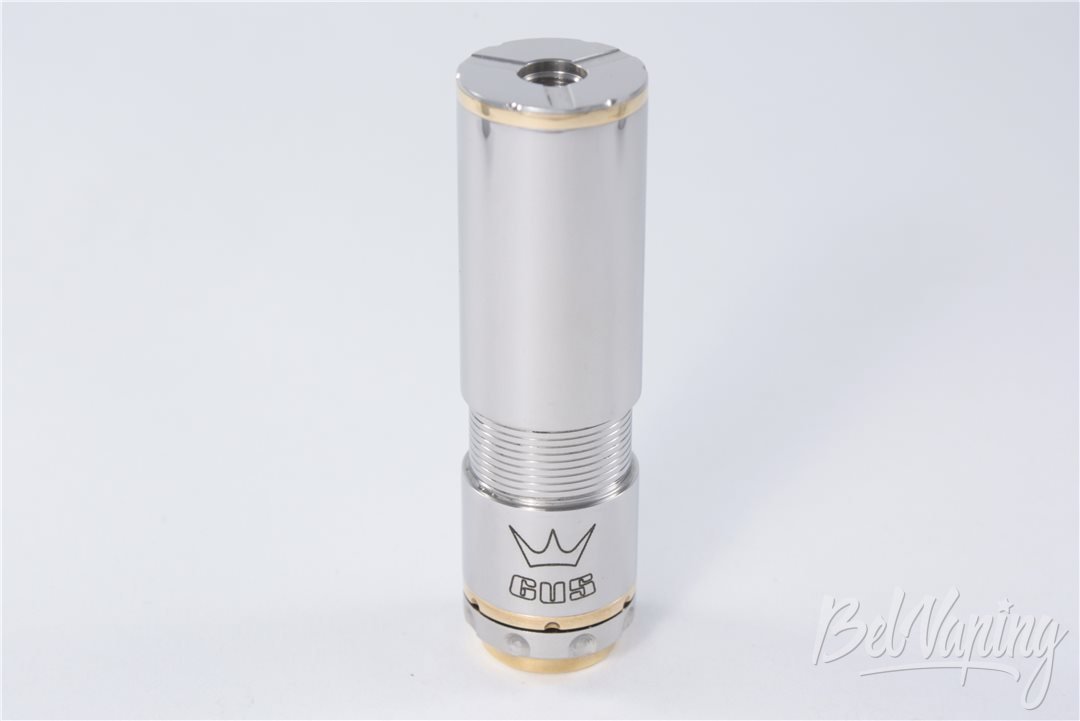

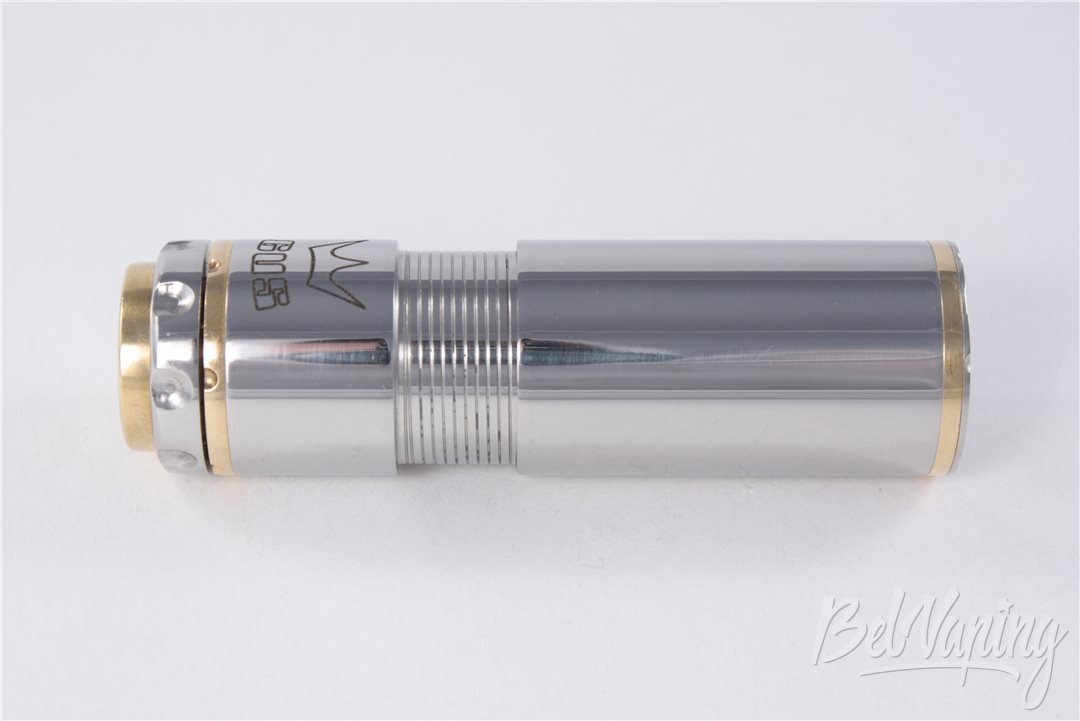

Как несложно догадаться из названия, данное устройство является мехмодом-телескопом. Так оно выглядит при использовании 18490/18500 аккумулятора:
На фото увидели: торцевую кнопку, плоскую «голову», 510-й коннектор, канавки на поверхности верхней крышки для обеспечения захвата воздуха на нижнеобдувных испарителях.

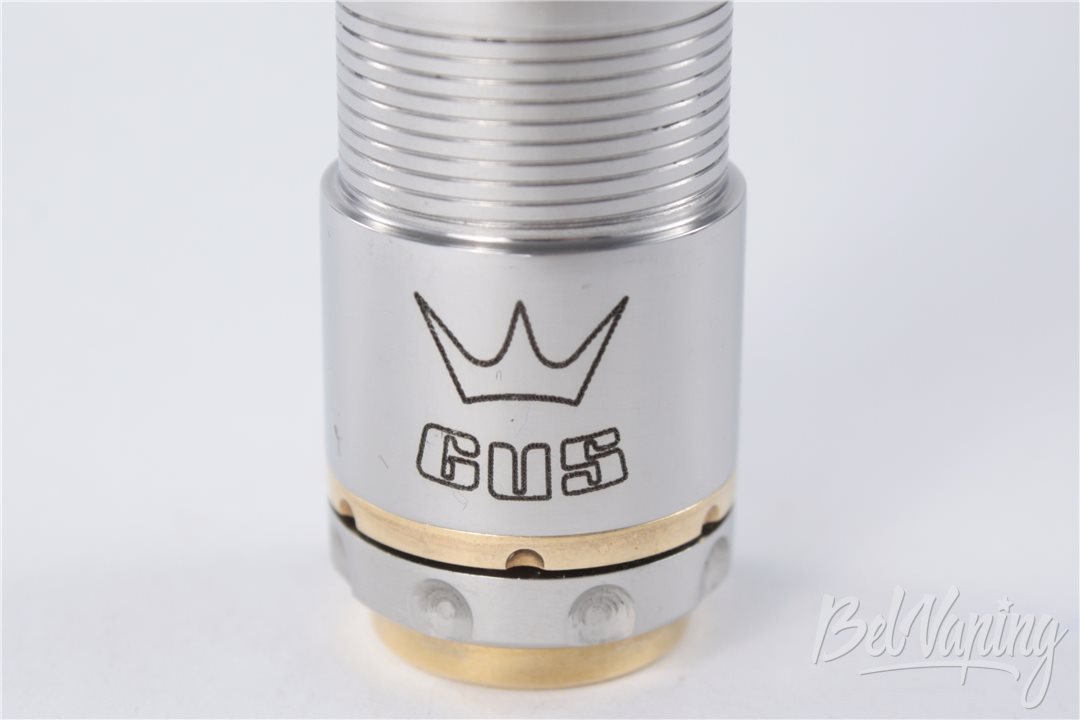

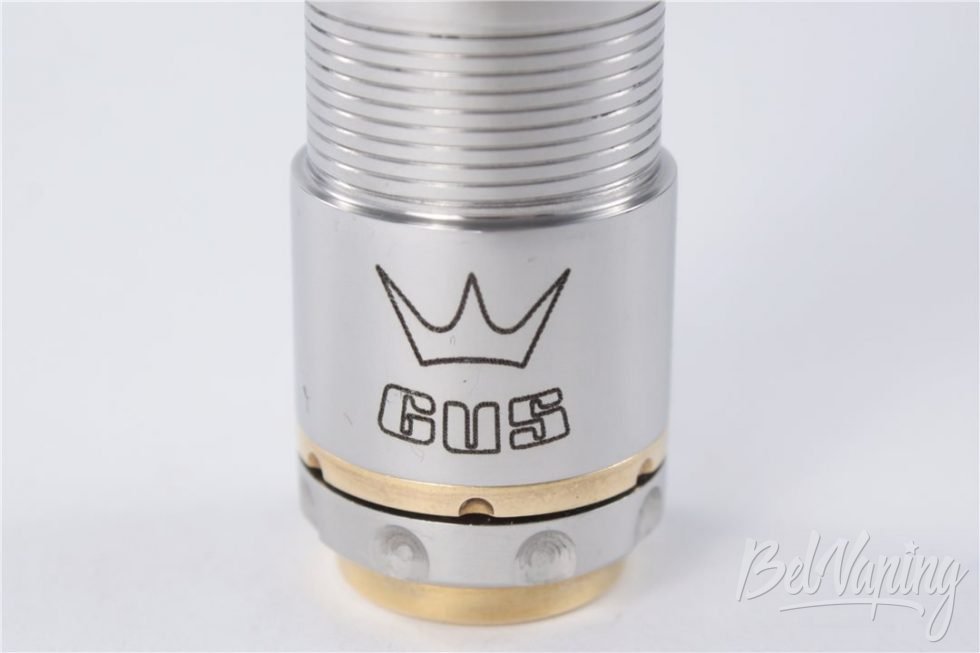

Из декоративных элементов замечаем характерную гравировку на основном стакане телескопа:

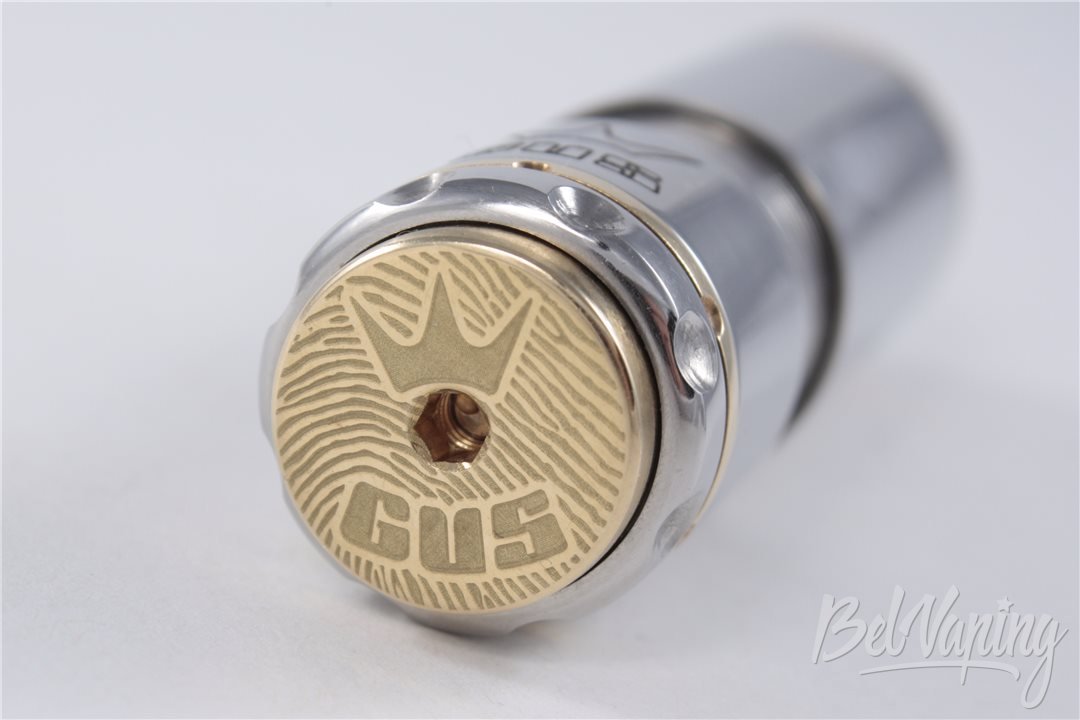

Эти же графические элементы нанесены на латунной кнопке переключателя:
Пожалуй, к элементам дизайна (декорирования) стоит отнести и характерные круговые канавки (бороздки), присутствующие на тонкой части телескопической трубы. При этом эта часть при раскрученном телескопе визуально воспринимается более объёмной, фактурной, что ли. Что улучшает восприятие устройства с точки зрения придирчивого эстетствования.
Основные элементы Gus telescope mod V2

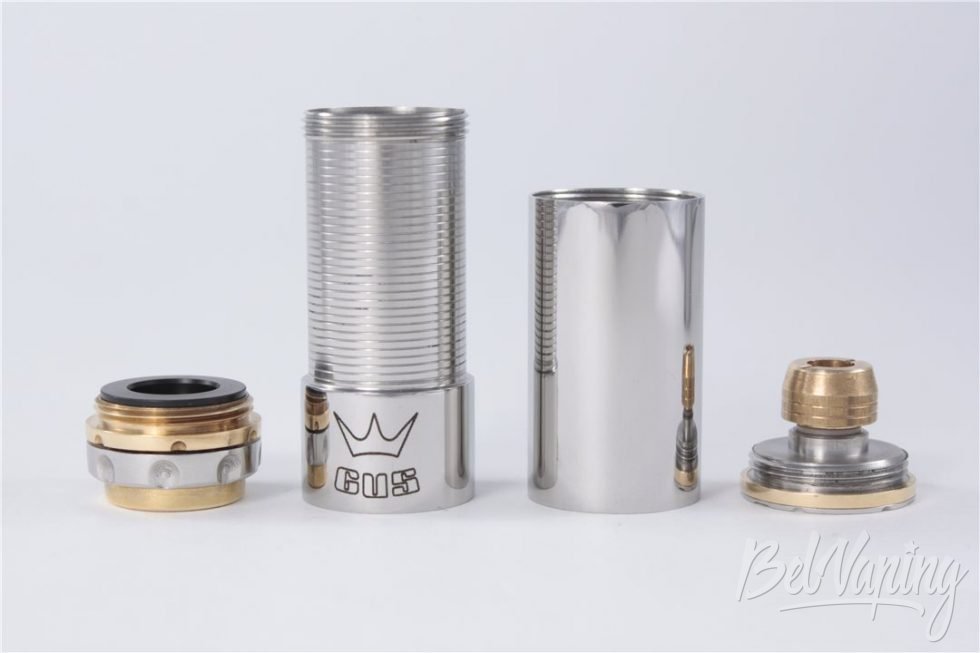

Так выглядит телескопический ГУС в разобранном состоянии:
Слева направо:
- переключатель (управляющая кнопка) в сборе;
- нижний (основной) стакан телескопа;
- верхний стакан телескопа;
- «голова» (верхняя крышка с коннектором и верхним контактом) в сборе.
Вместе с устройством поставляются такие запчасти:

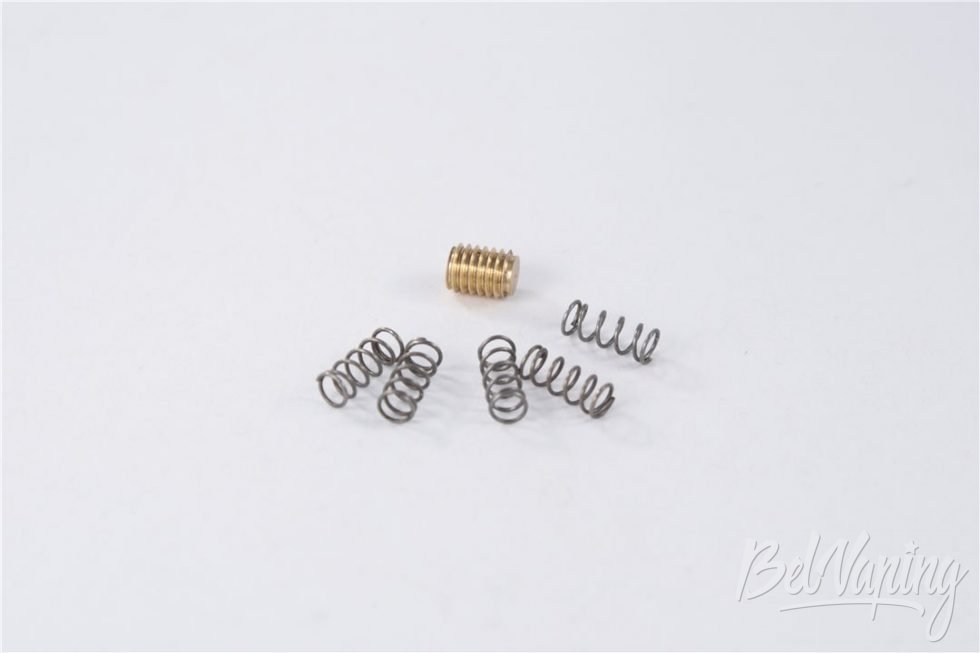

Видим предохранитель, устанавливаемый на контакте в коннекторе, о-ринги для него, запасные пружины для кнопки. При рассмотрении элементов, для которых они предназначены, об этом будет рассказано подробней.
Использование Gus telescope mod V2 с разными аккумуляторами и блокировка кнопки

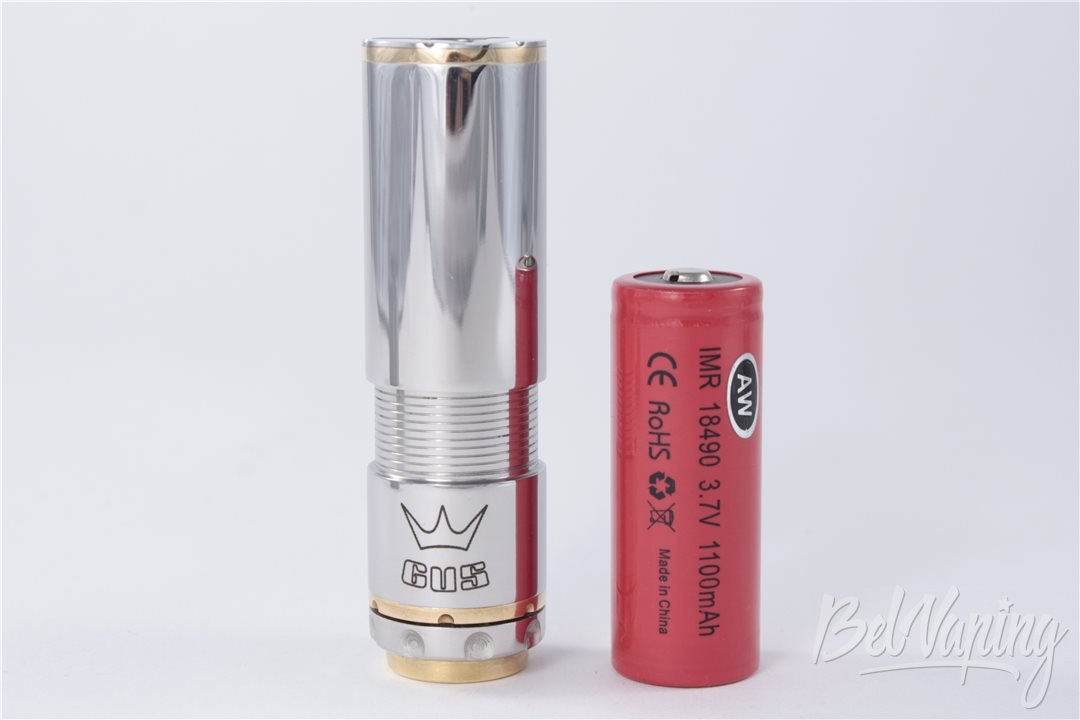

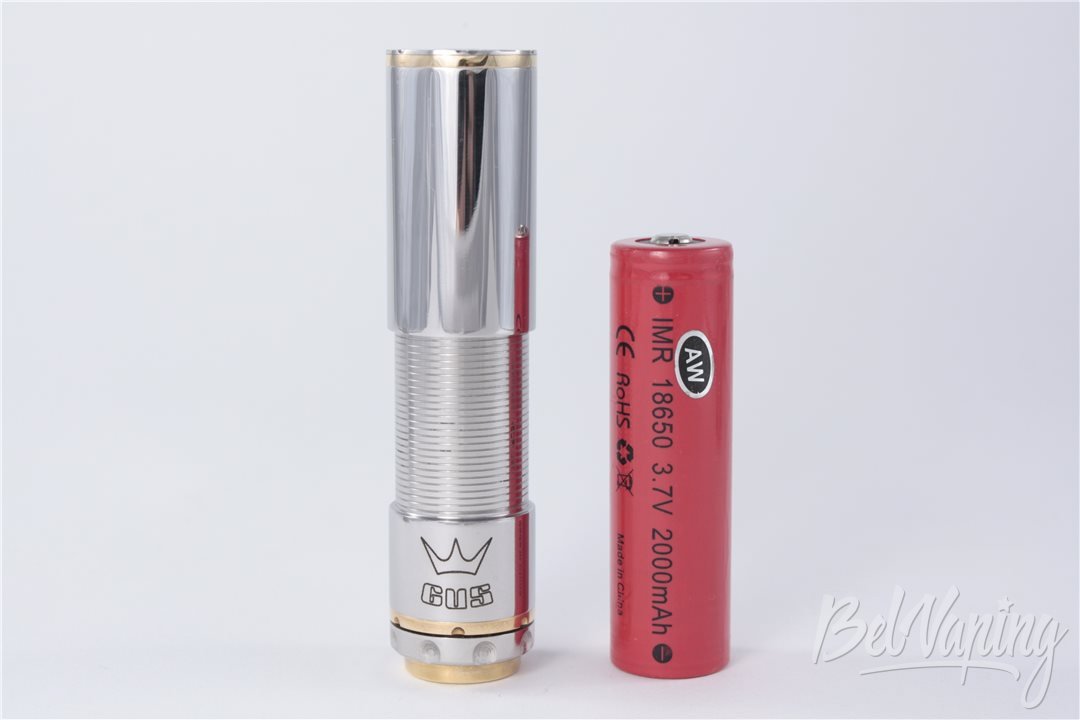

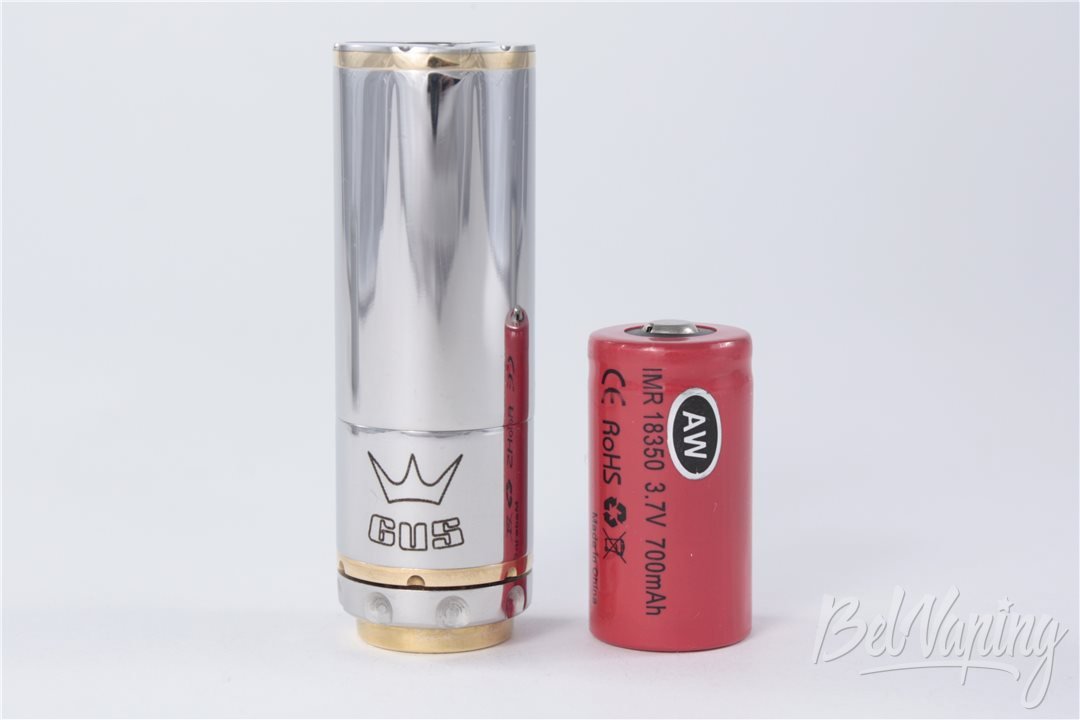

Так выглядит устройство при использовании аккумуляторов разных типоразмеров:

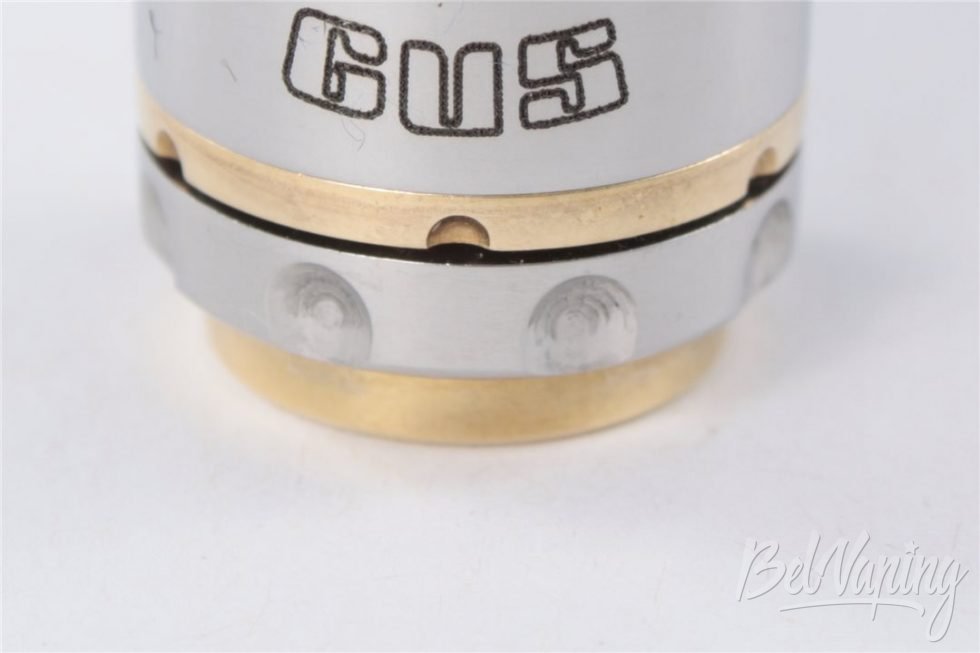

Кольцо блокировки кнопки расположено на самом переключателе. Вращаясь на резьбе, оно ограничивает ход кнопки. Это кнопка разблокирована (положение «Вкл.»/ «On»):
Это кнопка заблокирована (положение «Выкл.»/ «Off»):
Теперь познакомимся с конструкцией кнопки (самое интересное в данном устройстве)…
Переключатель (управляющая кнопка) Gus telescope mod V2

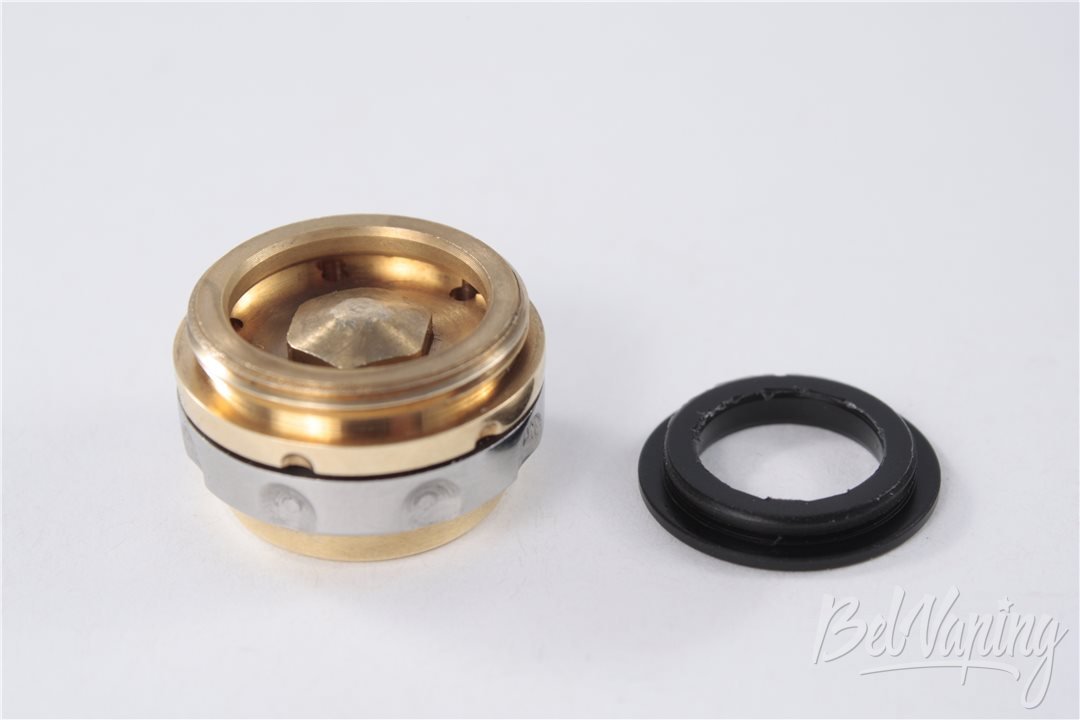

Поглядим на переключатель в сборе:
Видим пластиковый изолятор. Именно в него упирается аккумулятор при скручивании телескопа. Замечаем несколько необычную форму контакта. Он имеет конусообразную форму. Кстати, не заметили, что до сих пор мы избегали определений «плюсовой контакт», «минусовой контакт»? Об этом подробней позже, пока же просто обратите на это внимание…

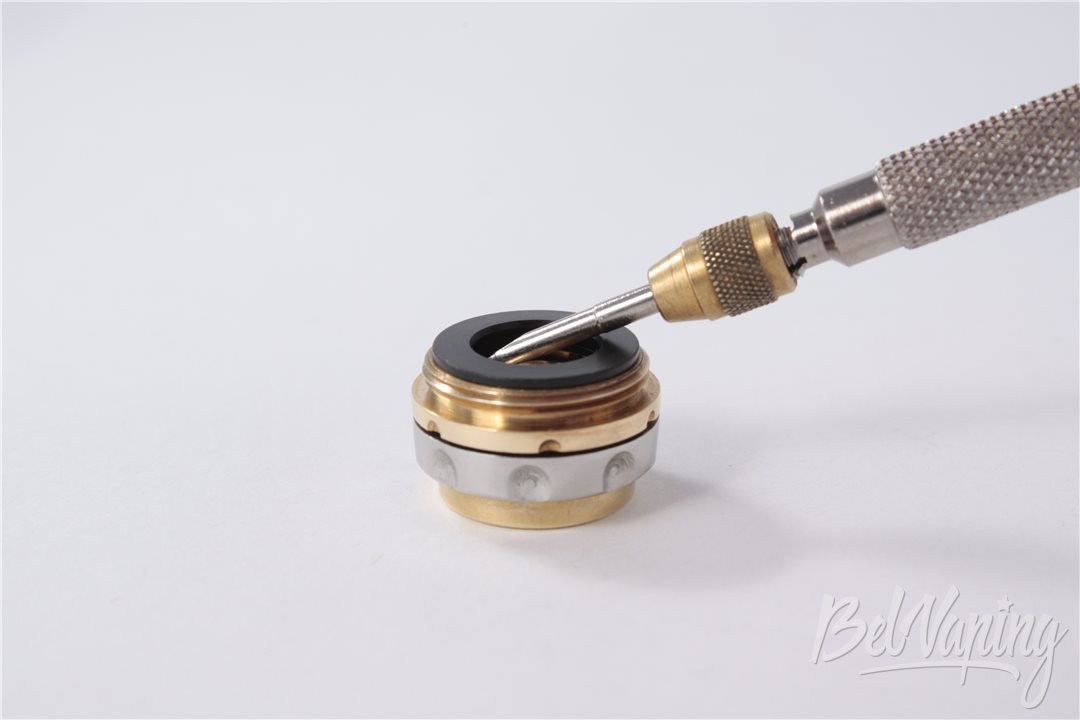

Можно попытаться выкрутить рассмотренный контакт и без снятия изолятора, но у меня это не получилось. Посему вынимаем изолятор, подковыривая его изнутри отвёрткой (сидит достаточно плотно).

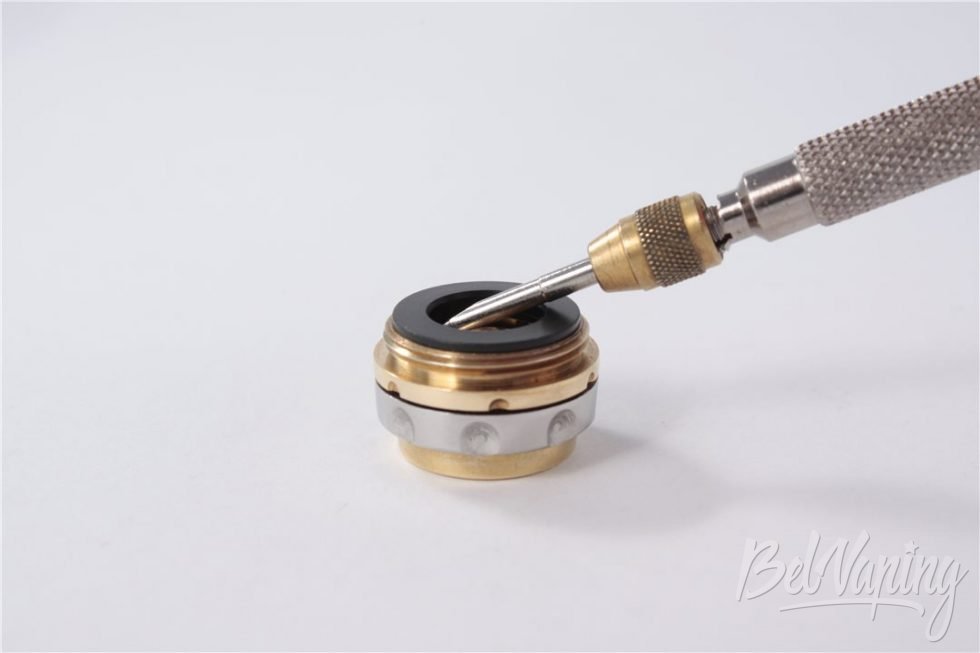

На следующем фото видим следы от отвёртки на изоляторе, отверстия для отвода газов. Также можем получше рассмотреть форму контакта.

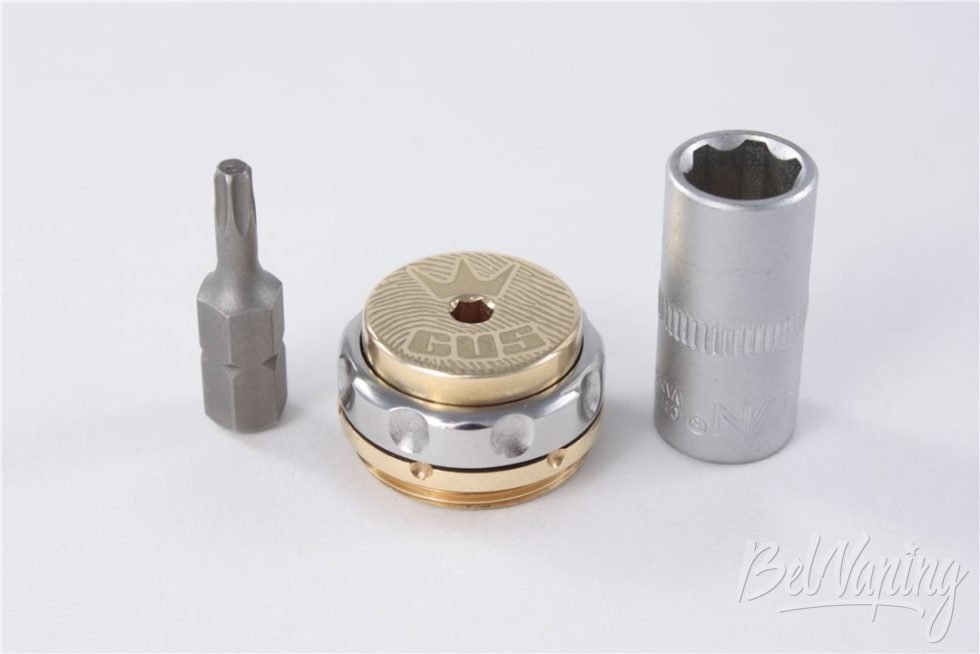

Дабы открутить контакт – его надобно чем-то ухватить…

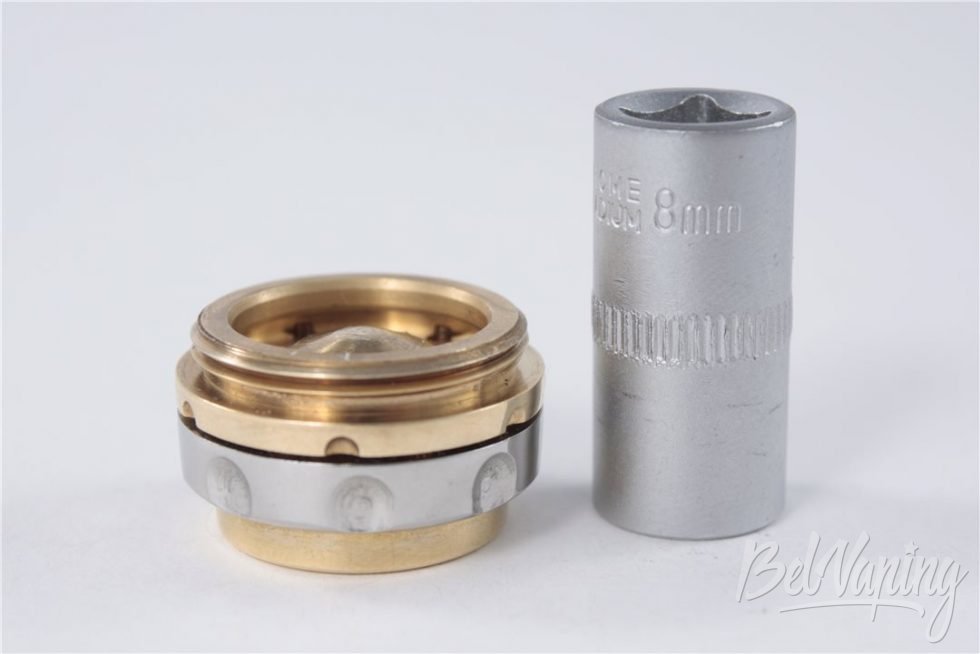

…а учитывая, что при этом кнопка вращается, то нам понадобится сразу два инструмента:
Видите в самой кнопке переключателя отверстие шестигранной формы? Вот для этих целей оно и предназначено.

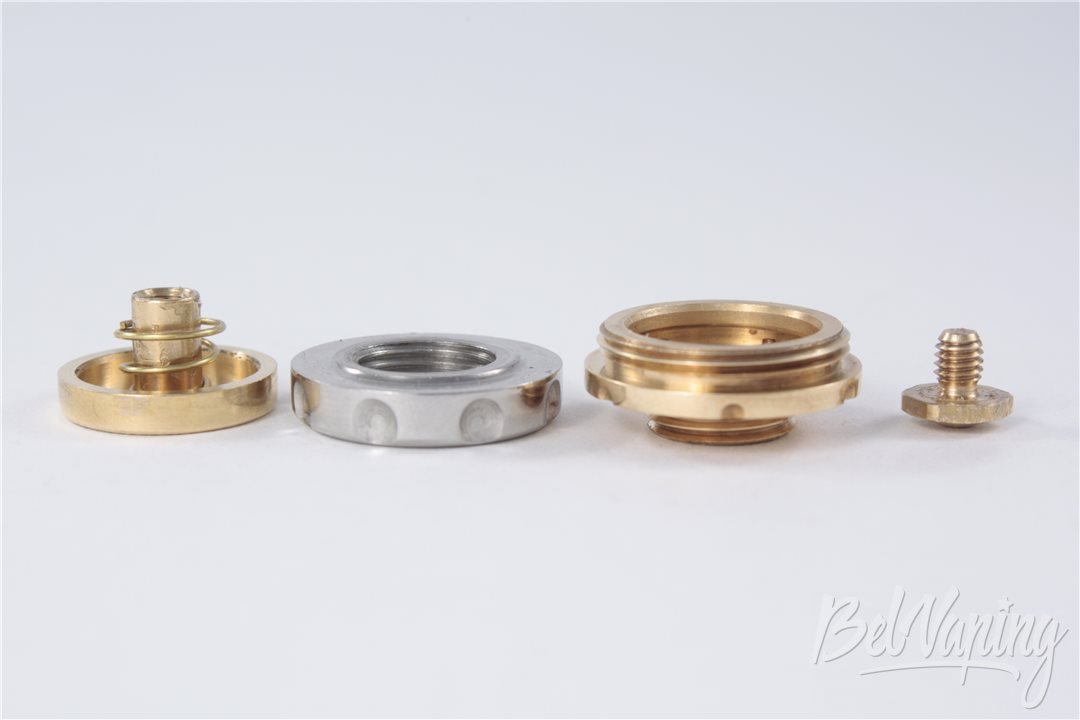

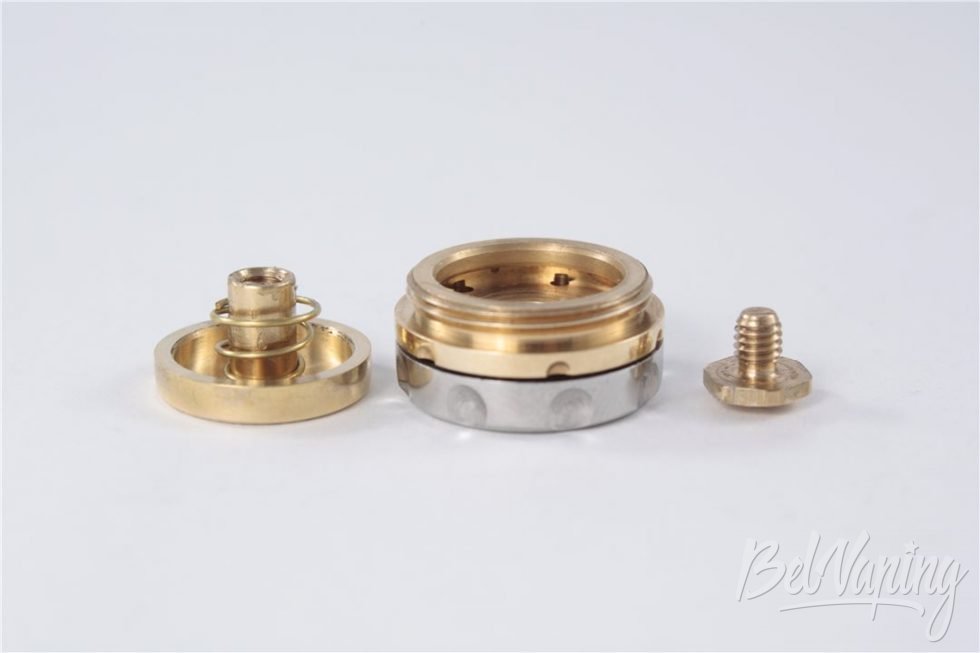

Выкрутили контакт, соединяющий деталь в единое целое. Любуемся на дело рук своих:

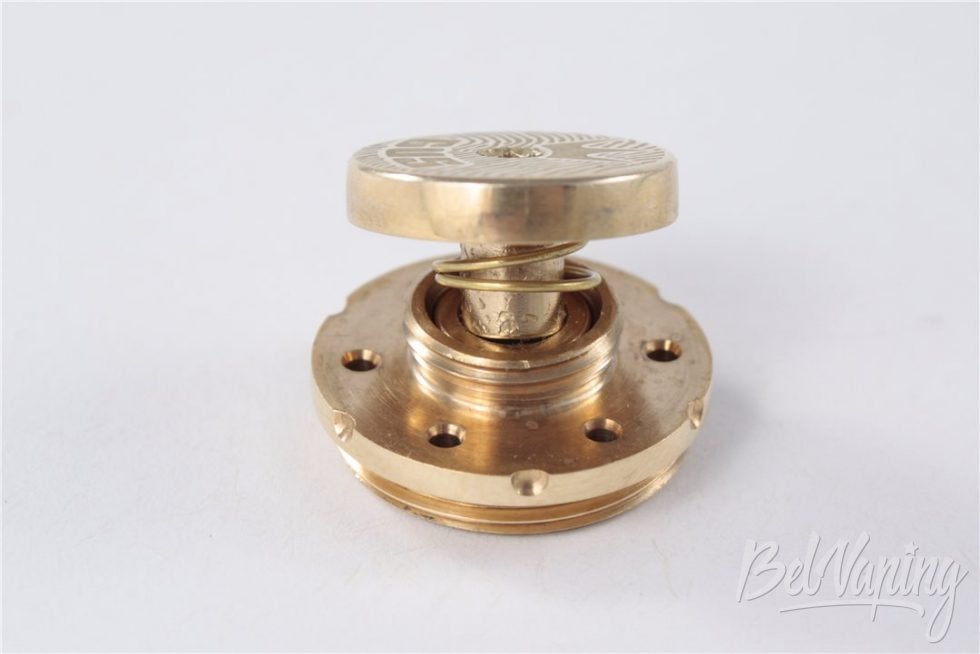

Так-с, видим кнопку (ту часть, на которую нажимаем при использовании устройства). На её штоке установлена пружина, отвечающая за возвратное движение. Кстати, пружина очень даже хороша (сопротивление порядка 14,5 мОм).

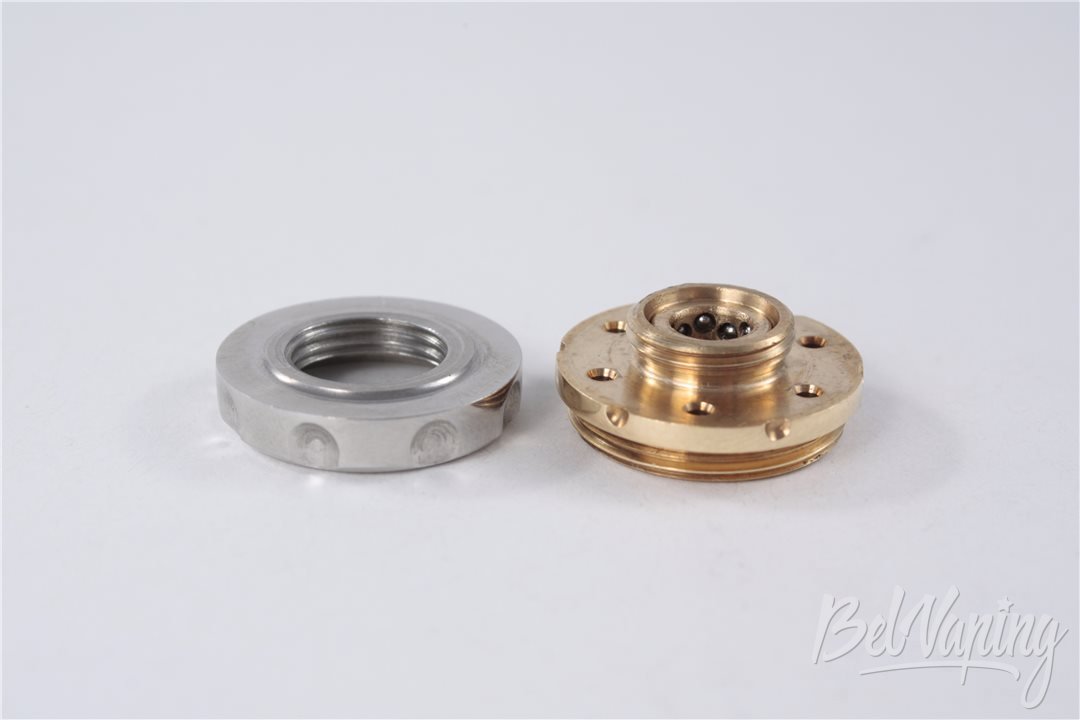

Но это неполная разборка. Открутим кольцо блокировки кнопки:

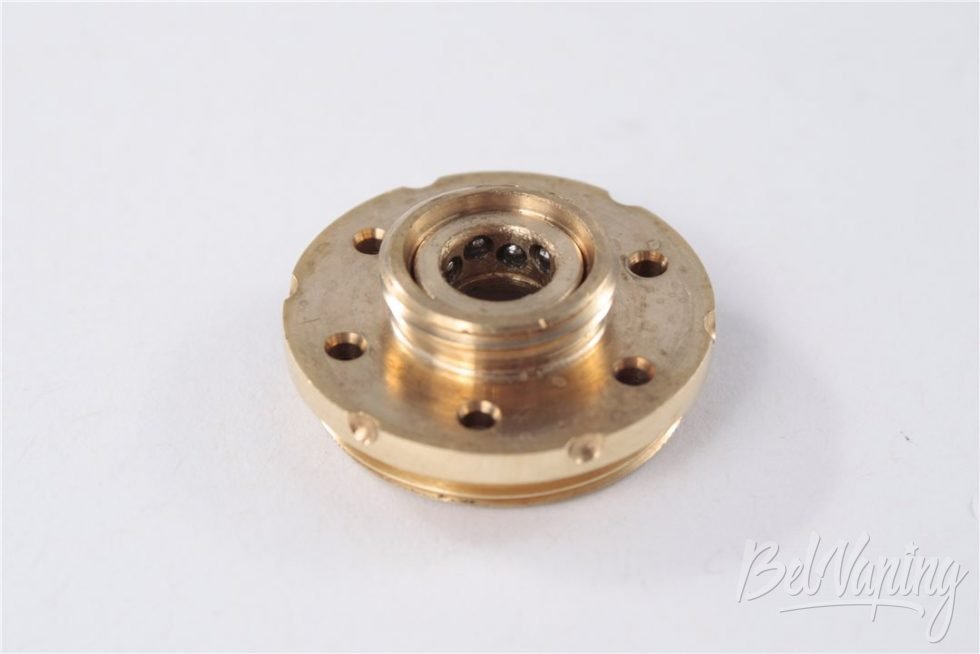

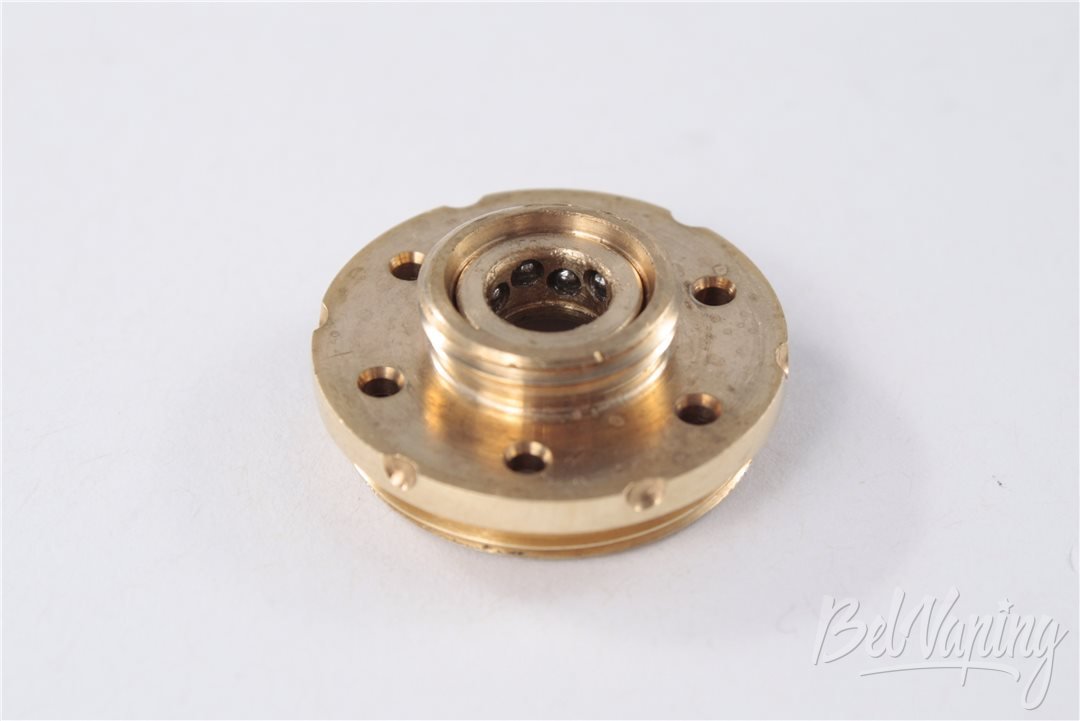

А теперь перевернём основную латунную деталь кнопки и увидим самое интересное и примечательное в рассматриваемом мехмоде:
Эва как… Видим не что иное, как самый настоящий шарикоподшипник. С любопытным W-образным расположением шариков.
Наружная часть подшипника соприкасается с основной деталью кнопки, от которой по резьбе передаётся питание на стаканы телескопа. Внутри подшипника (соприкасаясь с шариками) двигается центральный шток кнопки, в который вкручен контакт.
А как же вольтаж передаётся с центрального штока на основную деталь?
Сначала подумал, что по пружине (тем более, что у неё очень хорошие – отличные, блин, характеристики сопротивления). Но (помните вначале говорил, что про запчасти расскажу?) запасные пружины разной степени жёсткости имеют намного худшие показатели сопротивления (140 и 170 мОм, что выходит далеко за пределы добра и зла).
Написал производителю (подумал, что подобные пружины положены в комплект ошибочно). На что получаю ответ, что пружина, действительно, предназначена для возврата кнопки в исходное состояние. А напряжение с латунного центрального штока на основную деталь кнопки передаётся через сам шарикоподшипник. Размеры деталей подшипника подобраны таким образом, что обеспечивают лёгкий ход кнопки и одновременно являются элементами цепи передачи вольтажа.
Когда писал эти строки, отложил творческие потуги, надел очки, разобрал кнопку снова. Посмотрел внимательней. Точно, возвратная пружина не соприкасается с основной латунной деталью. Она упирается в подшипник. Потому – точно не участвует в цепи, так что без боязни можно использовать и «неидеальные» пружины.
На форуме несколько раз встречались примеры, когда пользователи жаловались на тугой ход кнопки. И делились рецептом исправления этого недостатка. Он сводился к тому, чтобы расточить отверстие в основной детали кнопки, дабы подшипник мог в него «подниматься»…
Рассмотрев внимательно конструкцию кнопки, осмелюсь утверждать, что подшипник и должен быть неподвижным. Если происходит подобная напасть – надобно самую малость, на небольшие доли мельчайшей наждачкой (что используется в малярных работах для автомобилей) зашлифовать внутреннюю поверхность подшипника и/или центрального штока кнопки.
Но очень-очень аккуратно, дабы не нарушить свойства элементов этого узла эффективно передавать вольтаж с аккумулятора на корпус батарейного блока.
При написании обзора отдельно поинтересовался у производителя о его рекомендациях по использованию для этого узла токопроводящей смазки. На что получил любопытное пояснение. Во-первых, при сборке этого узла все детали вымываются до идеального состояния (используется ацетон). После сборки и установки шарикоподшипника на отверстия для шариков наносится слой вазелина. Делается это, чтобы шарики при установке штока кнопки случайно не выпадали… Потому, уважаемые читатели, если будете разбирать кнопку – будьте внимательны и осторожны. Не сыпьте в кнопку песок и не теряйте шарики.
Понятно, что оценка эффективности работы узлов мехмода путём сравнения показателей вольтажа «голого» и помещённого в девайс аккумулятора – не совсем показательна. Но как ориентир и её можно использовать. Провёл замеры (использовал неплохой мультиметр Fluke 15B) – вольтаж на аккумуляторе и на коннекторе ГУСа с нажатой кнопкой оказался одинаковым. Подобная проверка того же китайского телескопа № 20 – разницу таки показывает…
Посмотрим на следующие фотографии:
Видим, что на стороне, которой это кольцо соприкасается с основной деталью кнопки, имеется небольшой «бортик». Именно за счёт него между этими частями остаётся зазор:
При этом отверстия для отвода газов остаются гарантированно открытыми.
Стаканы (тело «телескопа») Gus telescope mod V2

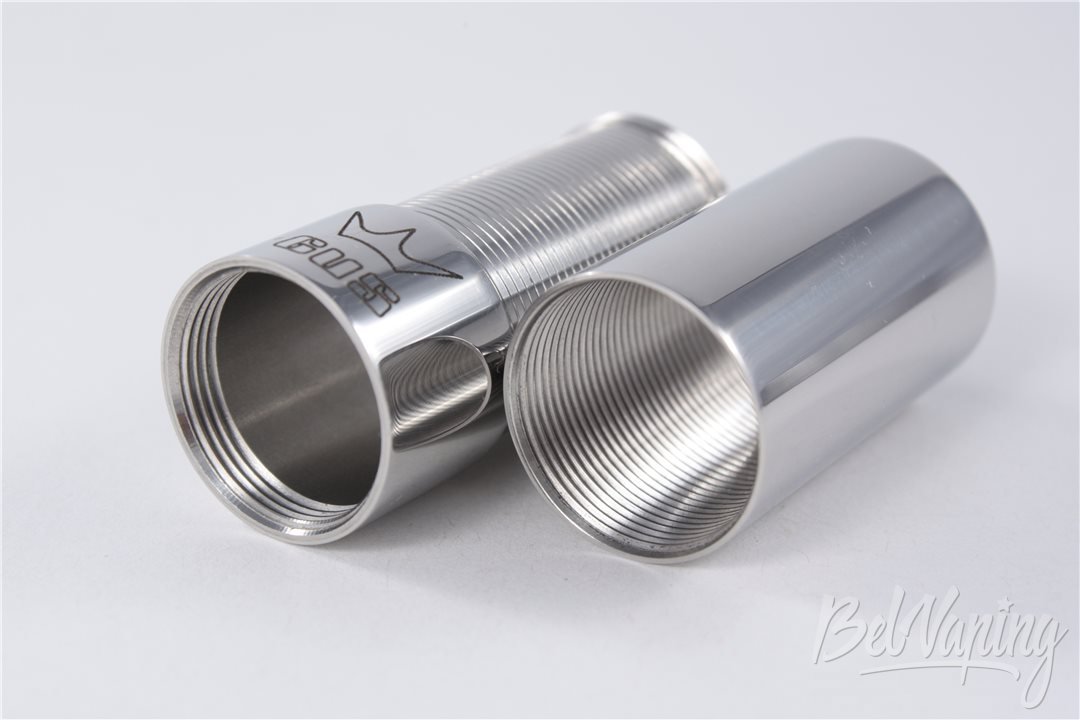

Осмотрим стаканы «телескопа». Так они выглядят снизу:
А это их верхние части:
Видим, что в верхней части наружного стакана телескопа есть небольшой «разрыв» резьбы. Так оно и есть. Верхние (отделённые) участки резьбы отличаются от тех, что обеспечивают соединение стаканов (тела телескопа). Если перевернуть верхний стакан – детали не соединятся. Верхняя резьба предназначена для крепления «головы» устройства:
Больше, пожалуй, о стаканах рассказывать нечего. Потому рассмотрим «голову».
«Голова» (верхняя крышка с коннектором и верхним контактом) Gus telescope mod V2

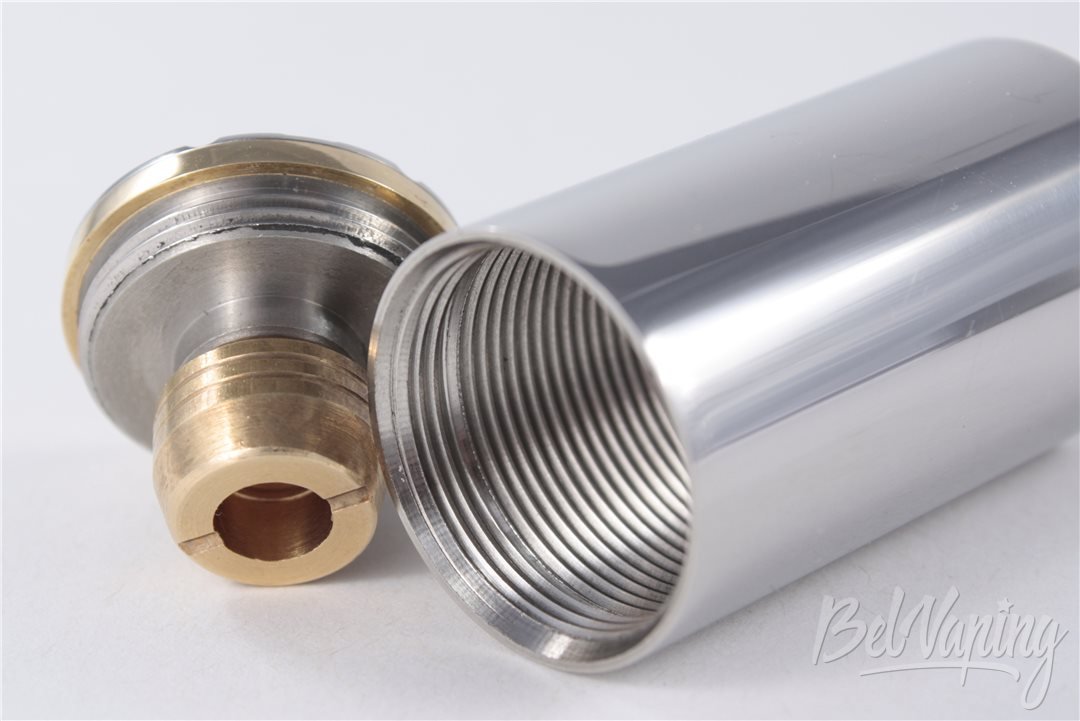

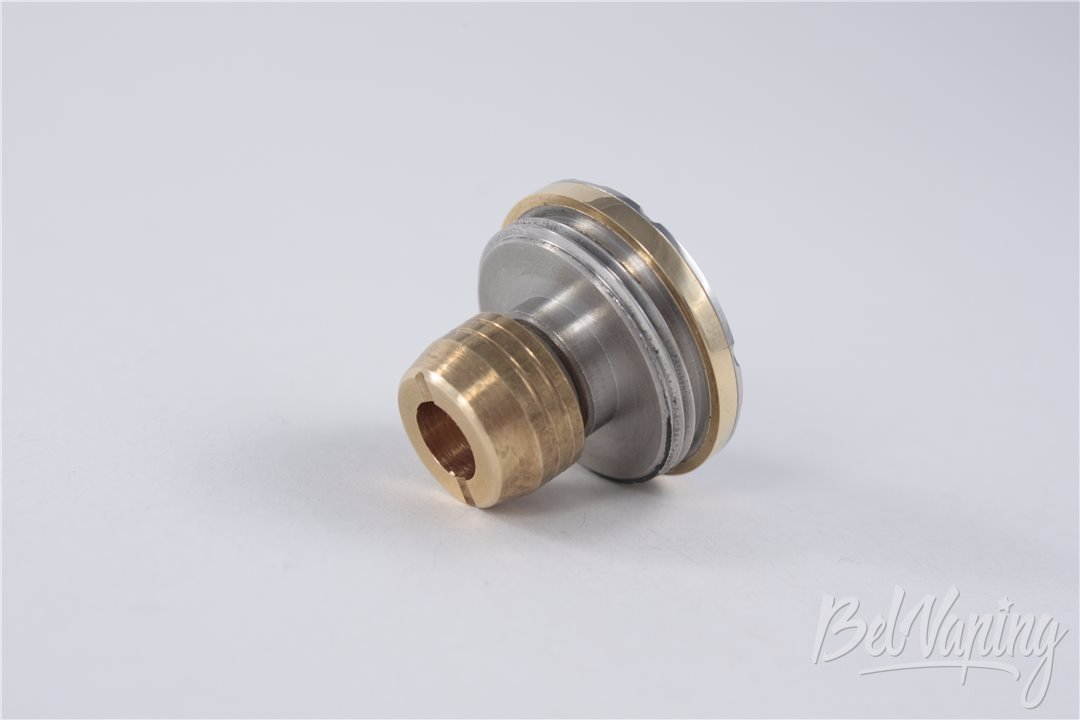

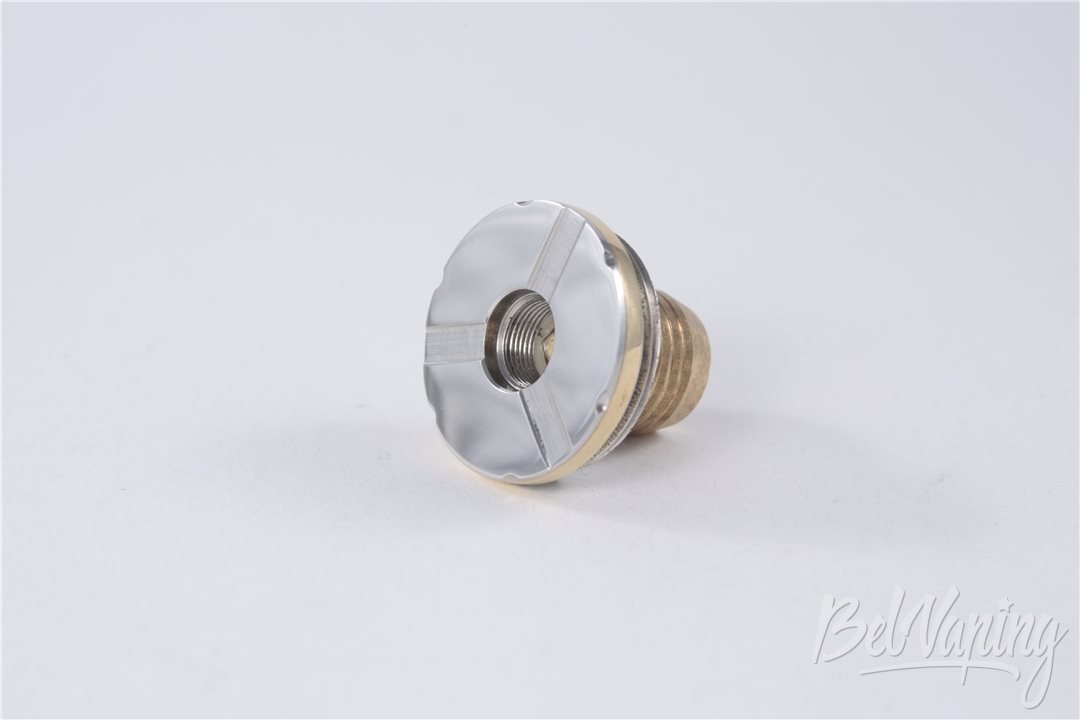

Сначала поглядим на эту деталь с разных сторон:

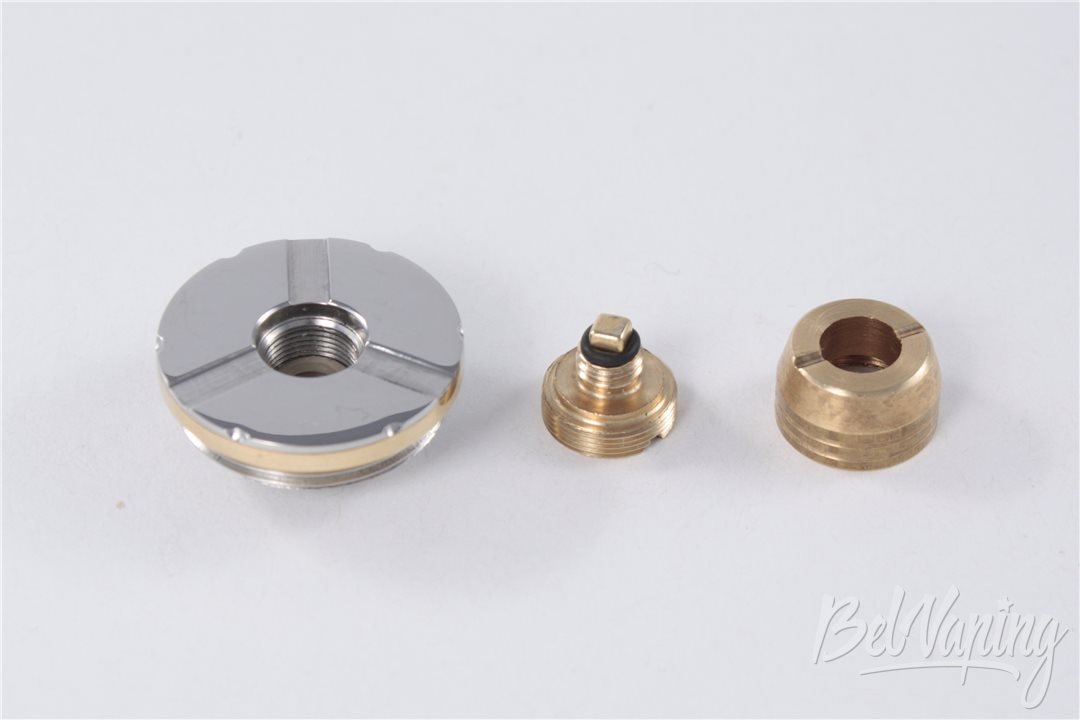

А вот это наш узел в разобранном состоянии:
Видим три детали:
- сама крышка (GUS Top connector);
- верхний контакт с установленным предохранителем;
- регулировочный контакт (полюс) – на фото GUS brass variable pole for telescopic.
Производитель предлагает верхнюю крышку как с латунным кольцом, так и полностью стальную. Покажу это в отдельной зарисовке, посвящённой продукции GUS. Функционально – одинаковы, но позволяют добиться от девайса желаемой эстетики.
В предыдущих версиях модов от GUS в коннекторе использовался простой контакт с тонкой пружиной (за счёт сжатия этой пружины нивелировалась разница в длине используемых аккумуляторов). Но, понятно, подобное решение было далёким от совершенства:
Сейчас же контакт в коннекторе реализован без пружин.

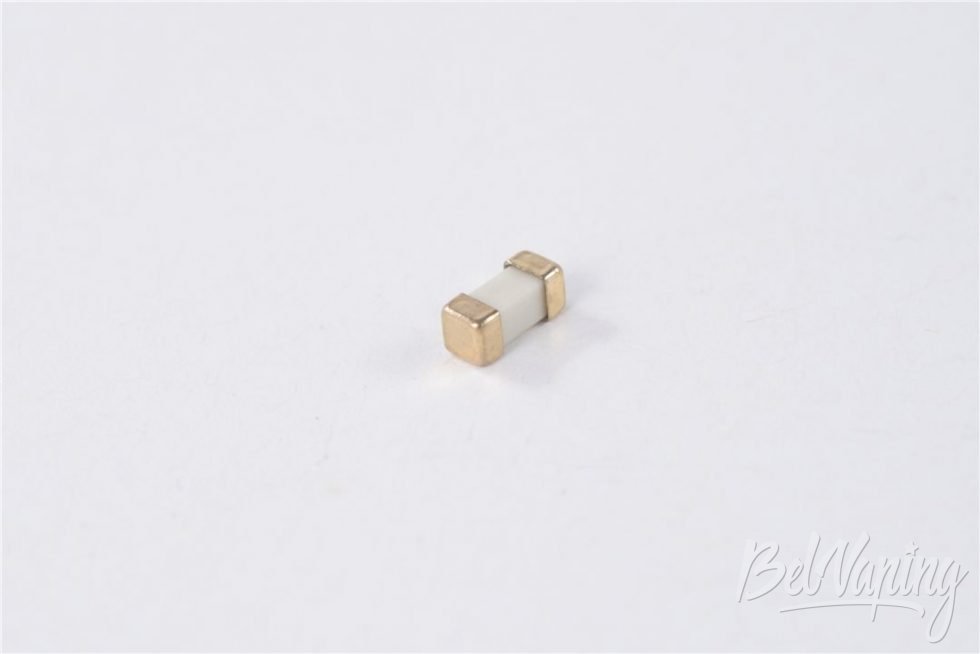

В самом контакте используется предохранитель на 5 А (5 A series 452 /454 smd slow blow – технические характеристики можно посмотреть здесь: http://www.domko.ru/pdf/pdf/l/littelfuse_452_454.pdf ):
Также у Gus-mod можно приобрести предохранители на 8 и 12 А.
Ограничение в 5 А означает, что при полностью заряженном аккумуляторе не следует использовать испарители с сопротивлением менее 0,8 – 0,9 Ом. Что, по идее, любому находящемуся в здравом уме и трезвой памяти пользователю понятно без дополнительных пояснений.
Если использовать предохранитель, рассчитанный на большую силу тока, – устройство будет работать и с совсем низкоомными испарителями. Но подобные режимы – вредны для аккумуляторов. При большом желании можно сделать «жучок» – сплошной контакт из провода большого сечения, но на подобные манипуляции стоит идти только технически подготовленным пользователям.

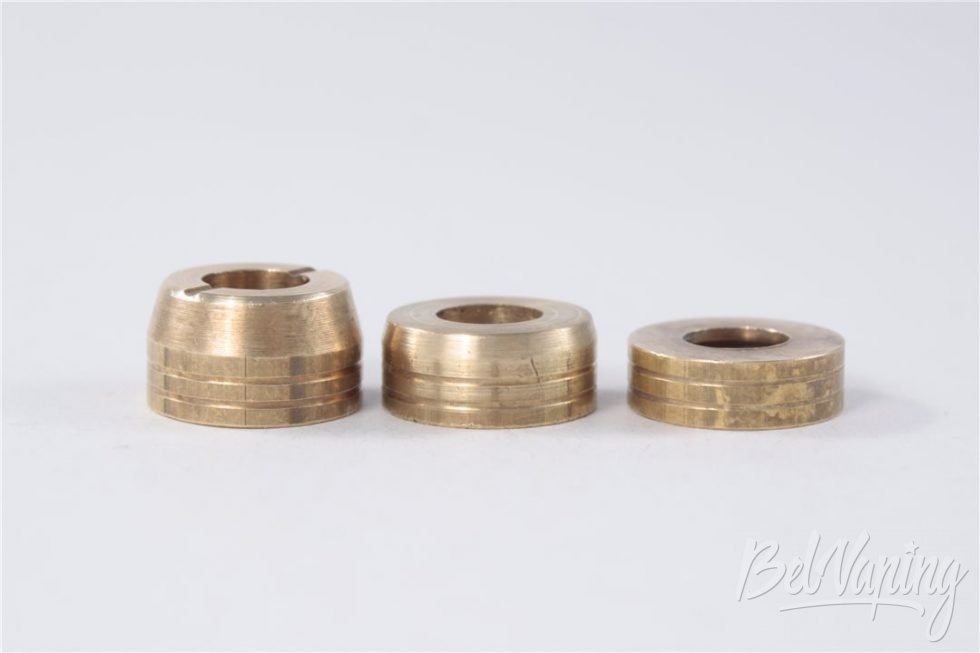

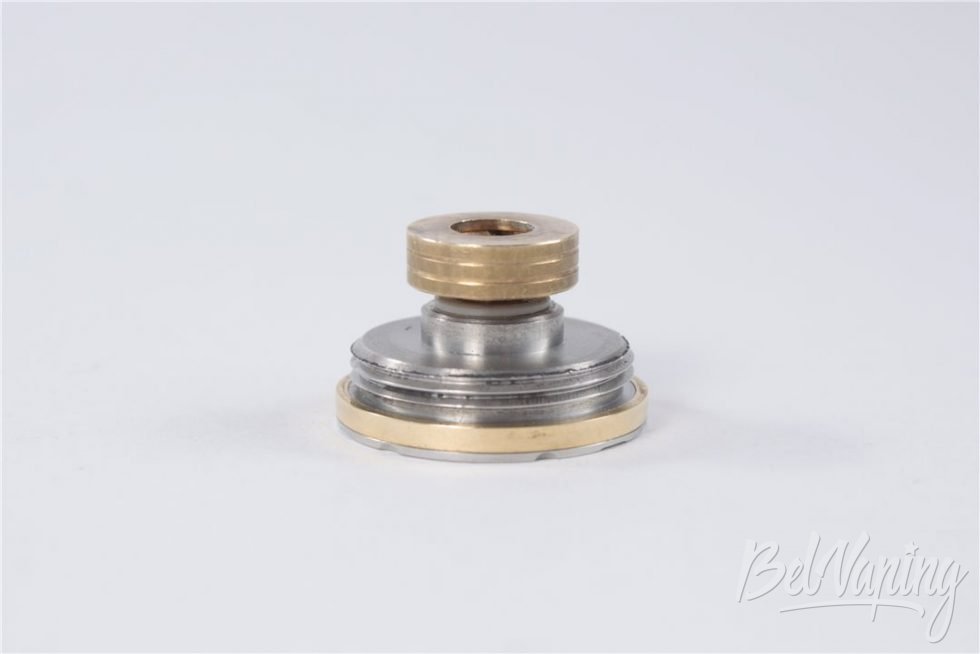

У GUS есть три разных типа регулируемых контактов (полюсов) для своих устройств (Brass variable pole). Посмотрим:
Видим, что они отличаются по высоте.
В комплекте с Gus telescope mod V2 поставляется левый и правый контакты. Левый (самый длинный) используется с 18350 аккумулятором. Без него – данный тип аккумулятора не будет плотно зафиксирован (помним, что в устройстве нет пружин). Также его можно использовать и с аккумуляторами других типов.
Но тогда сборка с прочими батареями будет немного длиннее (на разницу в размерах этих деталей). Также при использовании 2 х 18350 аккумулятора с выступающим «плюсом» использование более длинной детали (на фото слева) резьбы стаканов не будут полностью закрыты.
Так что для прочих вариантов, кроме 1 х 18350, следует использовать самую маленькую деталь:
Показанная ранее на фото средняя по длине деталь – используется в моде G22 (не «телескоп», а целый стакан) с короткими, или «плоскими», аккумуляторами. С G22 поставляются средний и правый из показанных на фото вариантов.
Применённое в «голове» Gus telescope mod V2 техническое решение с вкручиваемым снизу контактом коннектора обеспечивать плотную посадку любых испарителей. При этом в нижнеобдувных подача воздуха не страдает, поскольку на плоской верхней части крышки присутствуют канавки для подачи воздуха.

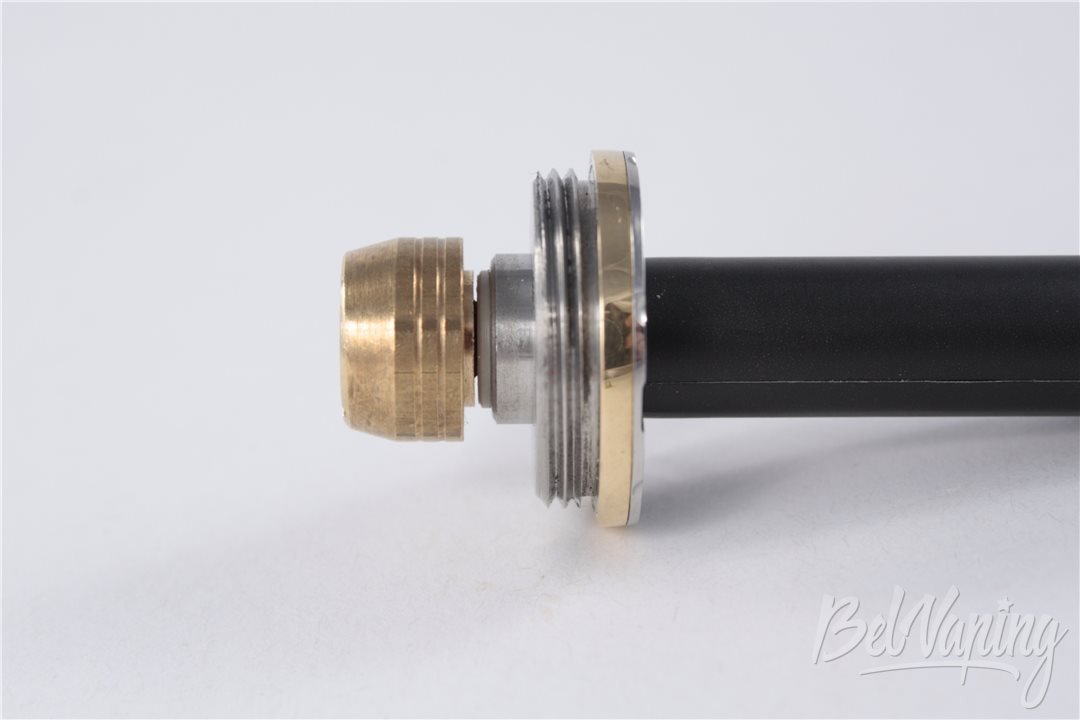

Регулировка контакта в верхней крышке осуществляется так:

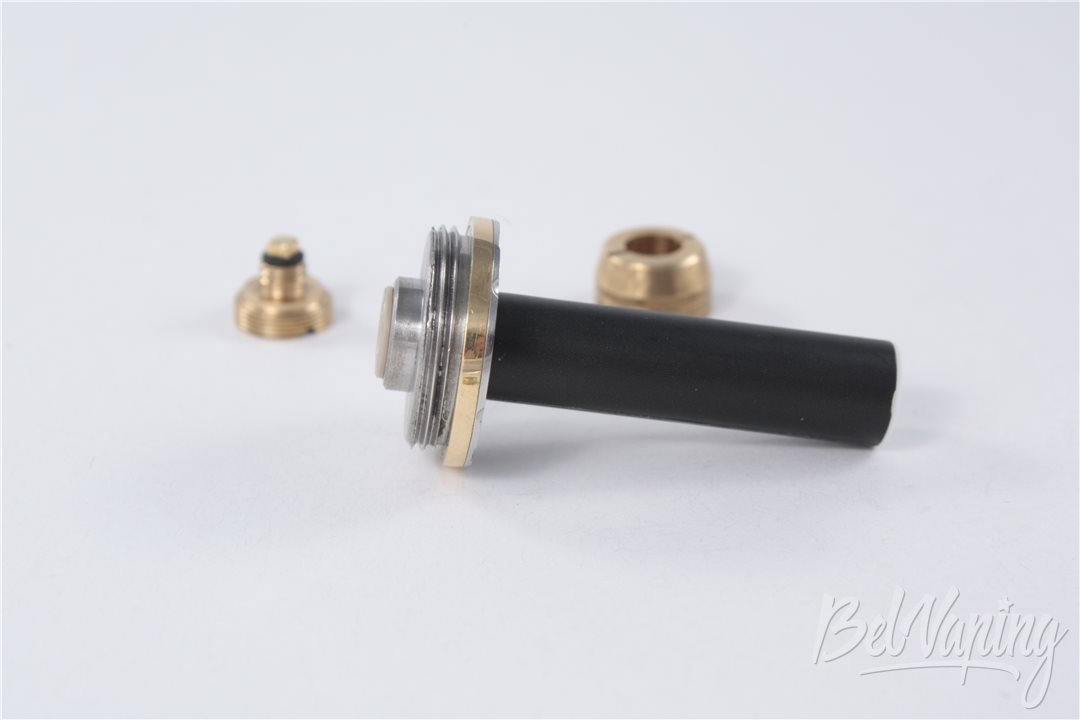

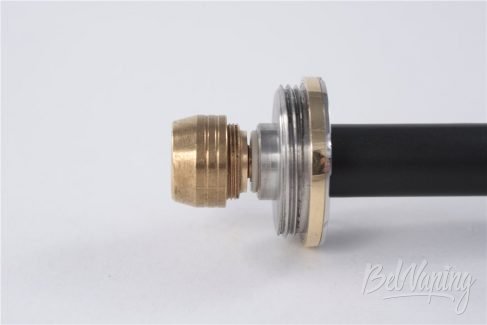

Прикручиваем испаритель, до упора закручиваем контакт с предохранителем:
При необходимости добиваемся плотной посадки аккумулятора, закручивая/откручивая регулировочный контакт (полюс):

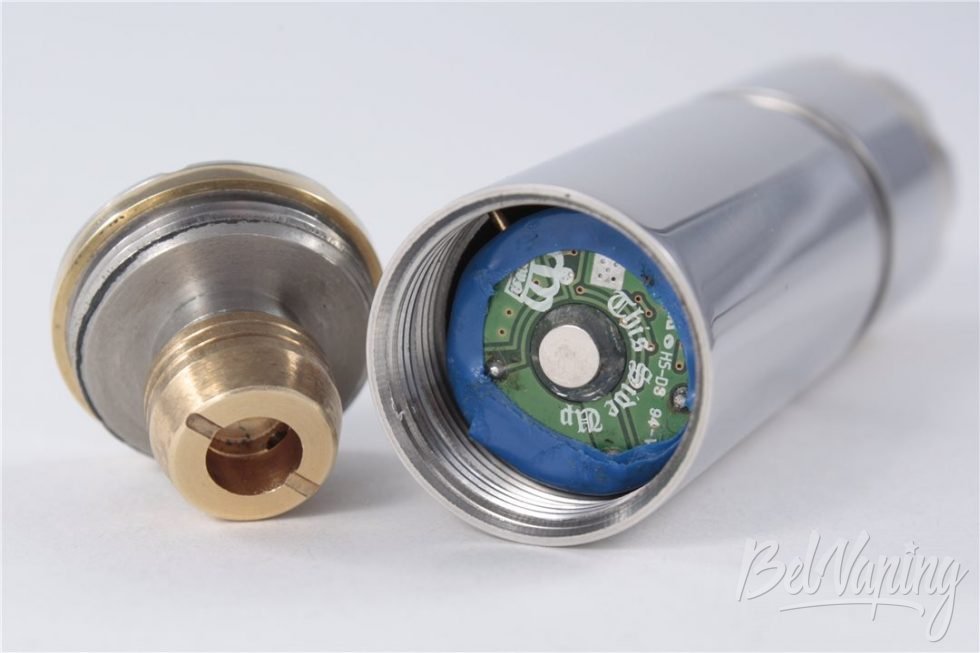

Gus telescope mod V2 и устройства регулировки вольтажа
Понятно, что Gus telescope mod V2 – это мехмод. И изначально предполагает использовать аккумулятор без дополнительной электроники. Но некоторые пользователи предпочитают «оживлять» такие устройства при помощи дополнительных «костылей» (The Kick, его китайский аналог, Crown). Вот с этим делом у ГУС дело обстоит не очень…

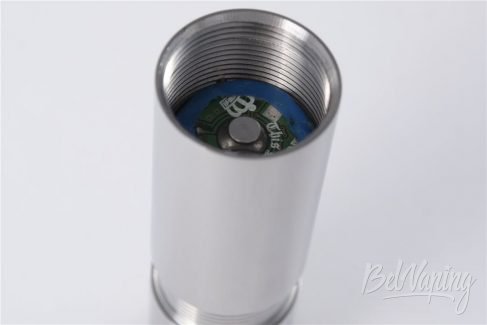

Помним, что на внутренней части верхнего стакана имеются резьбы. Внутренний диаметр этого стакана (по резьбам) – 18,9 мм. По этой причине вставлять такие штуковины (КИКи) туда не очень удобно. И контакт их «лапки», соприкасающейся с корпусом мода, – недостаточно уверенный. В принципе, можно подложить что-то с противоположной от контакта стороны и улучшить его.
Также следует учитывать форму верхнего контакта…
Плюсовой контакт Сrown – просто проваливается в отверстие GUS brass variable pole. Размер плюсового контакта американского и китайского КИКа – обеспечивают контакт (на фото – китайский вариант):
Установка аккумуляторов в Gus telescope mod V2

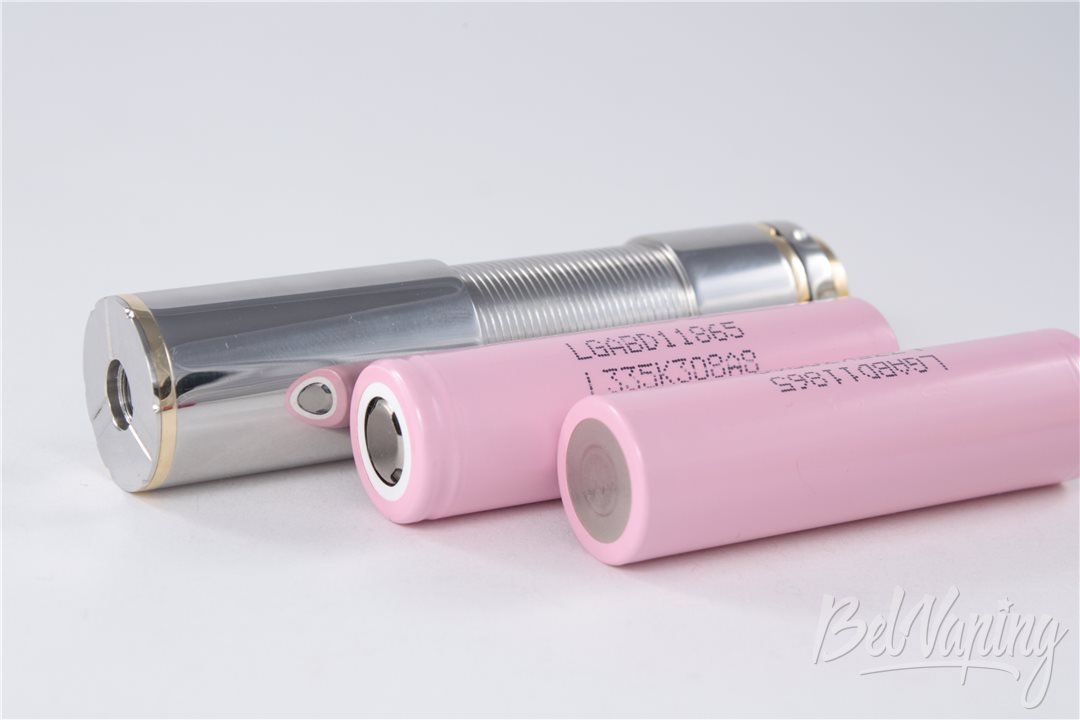

Уважаемые читатели, взгляните на это любопытное фото:

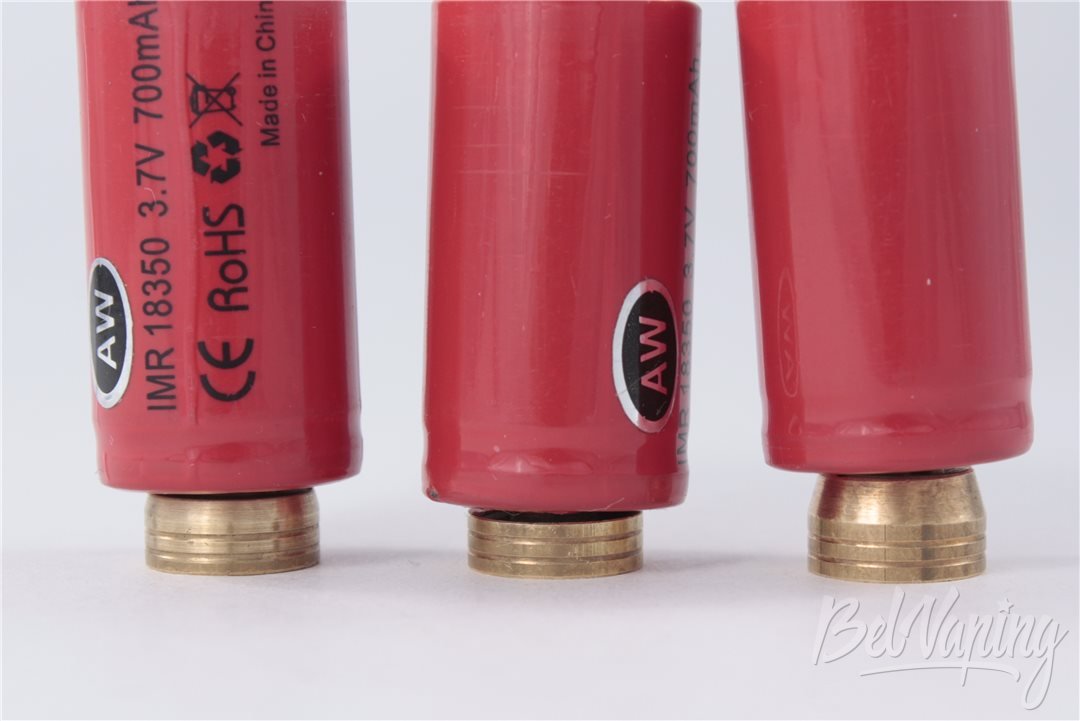

Можно подумать, что запечатлённые на фотографии аккумуляторы AW IMR – танцуют твист. Но это не так. Данным изображением показываю, что в отверстия регулировочного контакта (GUS brass variable pole) легко и непринуждённо пролазит выпуклый контакт аккумуляторов. Поскольку отверстие это – достаточно большое:
По этой причине аккумуляторы с «плоскими» контактами в Gus telescope mod V2 можно устанавливать любой стороной:

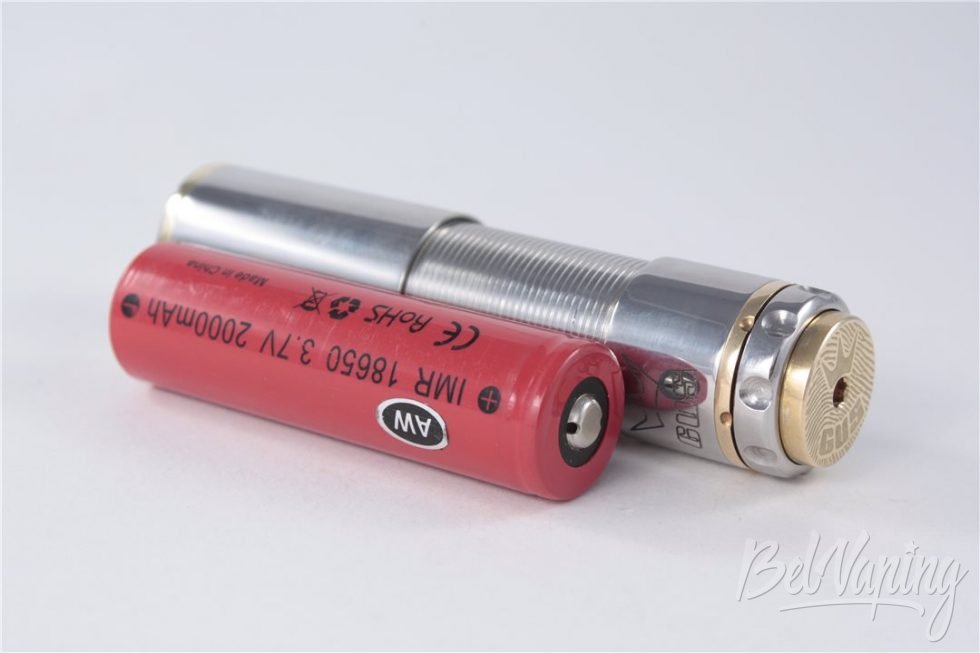

А вот аккумуляторы с «пипкой» надо ориентировать в направлении кнопки (переключателя):
Технические характеристики Gus telescope mod V2
- наружный диаметр широких частей 21,9 мм, узкой (телескопической) части 19,8 мм;
- внутренний диаметр стакана телескопа (по резьбам) 18,9 мм;
- длина с 18350 аккумулятором 65 мм;
- длина с 18490 аккумулятором 76 мм;
- длина с 18650 аккумулятором 92 мм;
- вес 70 г.
- Длина устройства измерялась с аккумуляторами AW IMR.

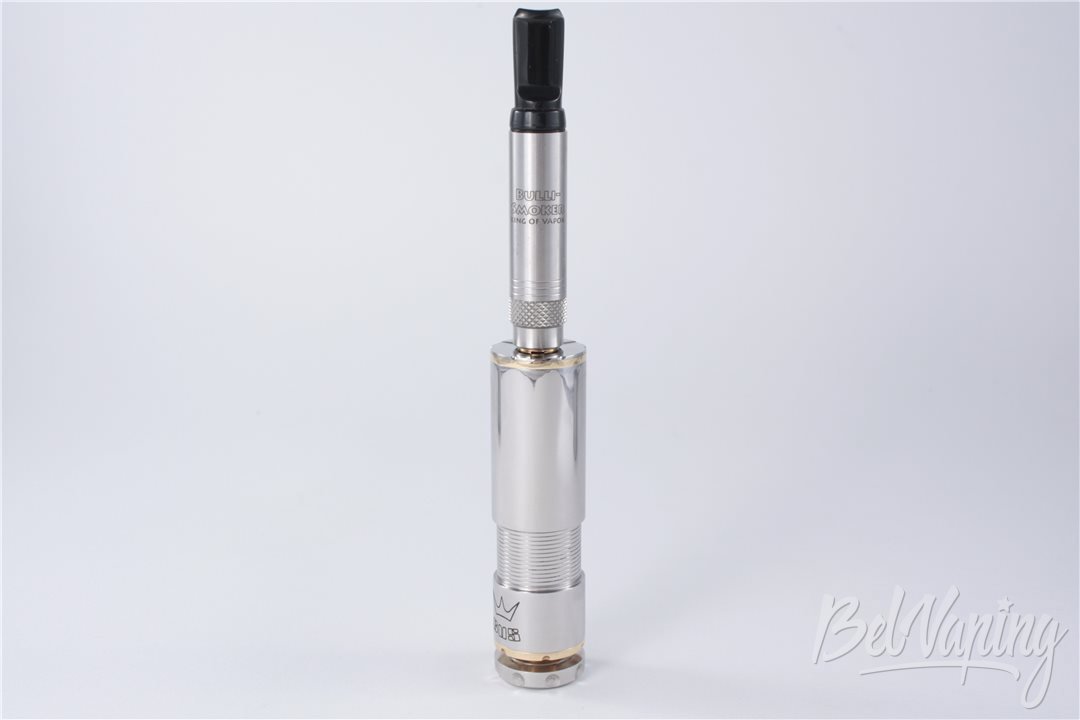

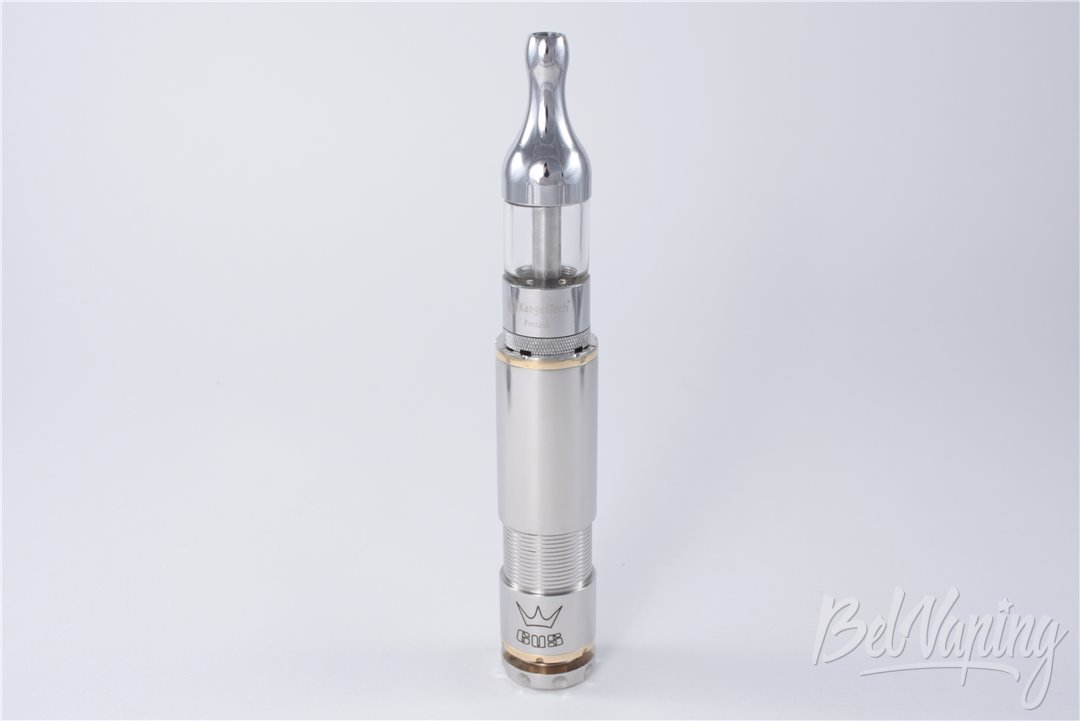

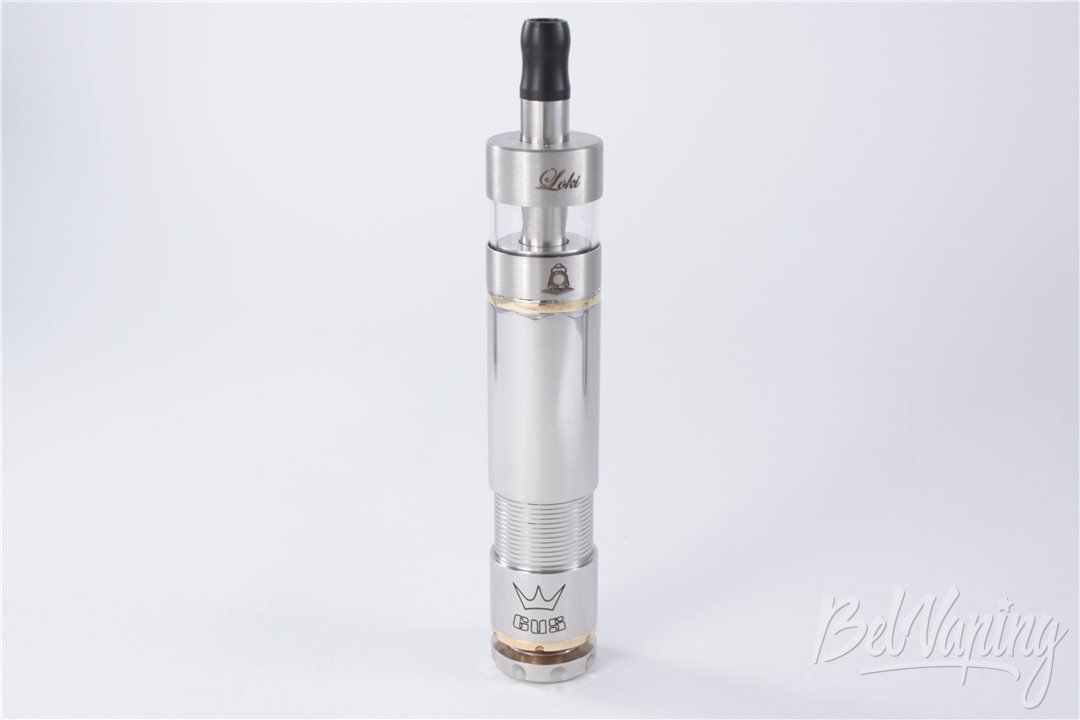

Сочетание Gus telescope mod V2 с испарителями

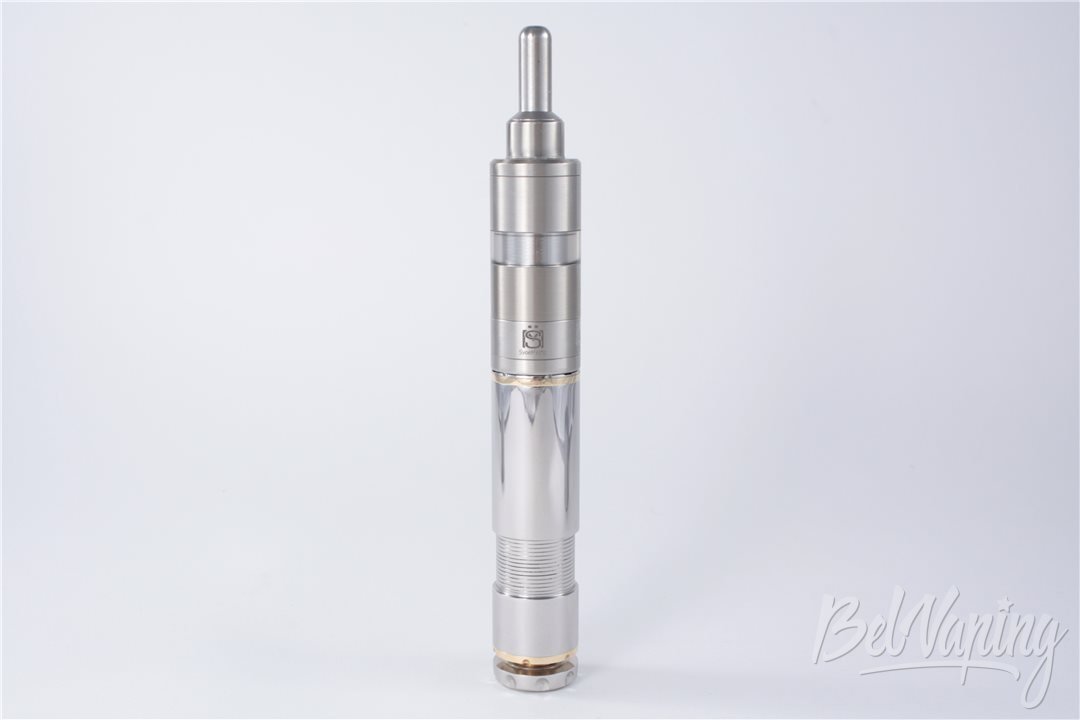

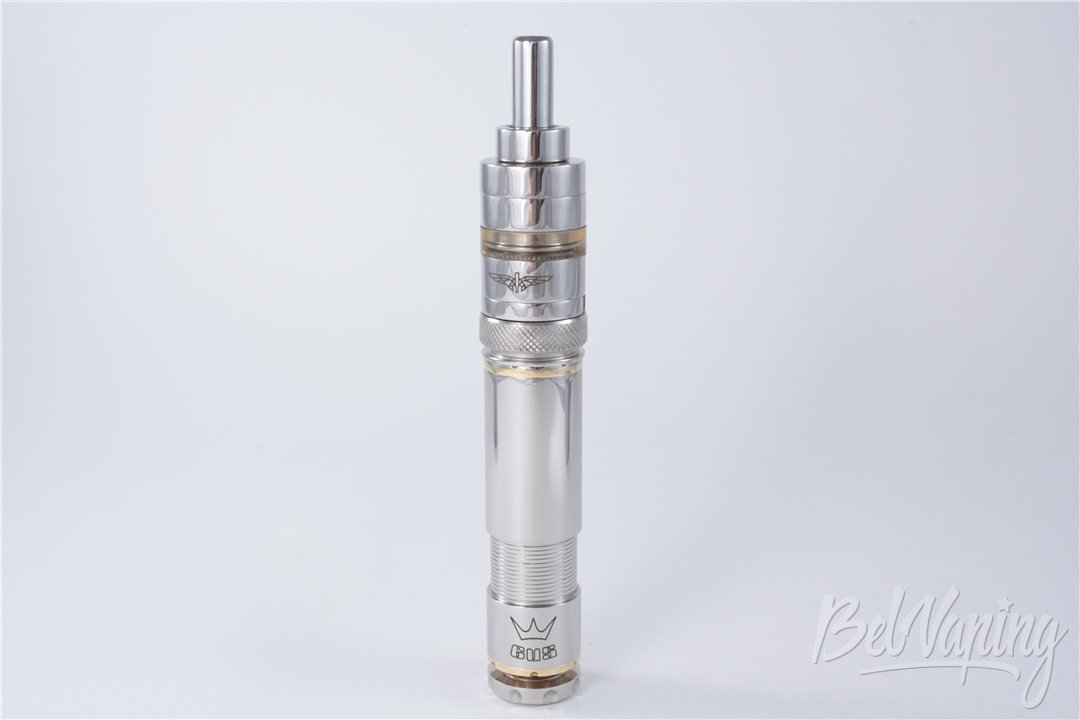

Диаметр основных деталей рассматриваемого телескопа 22 мм, потому лучше всего с ним будут сочетаться испарители такого же диаметра. Что-то тоньше или шире – тоже можно использовать. Посмотрите, как это выглядит:
Впечатления от использования и общие выводы о Gus telescope mod V2
Конечно, меня огорчило, что участник обзора не слишком хорошо приспособлен для использования с дополнительными устройствами регулировки вольтажа (КИК и ему подобные). По этой причине не могу назвать его универсальным устройством. Хотя приверженцев электронных «костылей»/»протезов» среди пользователей мехмодов не так и много.
Если же рассматривать девайс как «чистый» мехмод и быть привычным к нижней торцевой кнопке – устройство заслуживает похвалы. Во-первых, оно лёгкое (70 г – хороший показатель). Во-вторых, компактное и аккуратное в деталях (например, плоская «голова» не перекрывает подачу воздуха на нижнеобдувных испарителях). И, в-третьих, что является самым главным для участника обзора – его кнопка (переключатель)…
Попользовавшись Gus telescope mod V2 – прекрасно понимаю, почему на форумах так хвалят этот узел. Из прошедших через мои руки мехмодов с таким расположением переключателя – именно этот (только этот) девайс оставил меня неравнодушным. Правда, когда торцевая кнопка легко и просто нажимается в любом положении (хоть в самый краешек упирайся) – это в пользовании очень удобно.
В название статьи вынес фразу «Гусь свинье не товарищ» (англоязычные аналоги: «A sow is no match for a goose» и «Oil and water don’t mix»). Чем хотел подчеркнуть существенное отличие участника обзора от своих собратьев с торцевыми кнопками. Настолько удивила и понравилась реализация данного узла в Gus telescope mod V2.
Так что, уважаемые читатели, если пользуетесь устройствами с торцевой кнопкой, если вам нравится универсальность «телескопов», – рассмотренное устройство, таки да, заслуживает вашего внимания. Причём достаточно пристального внимания.

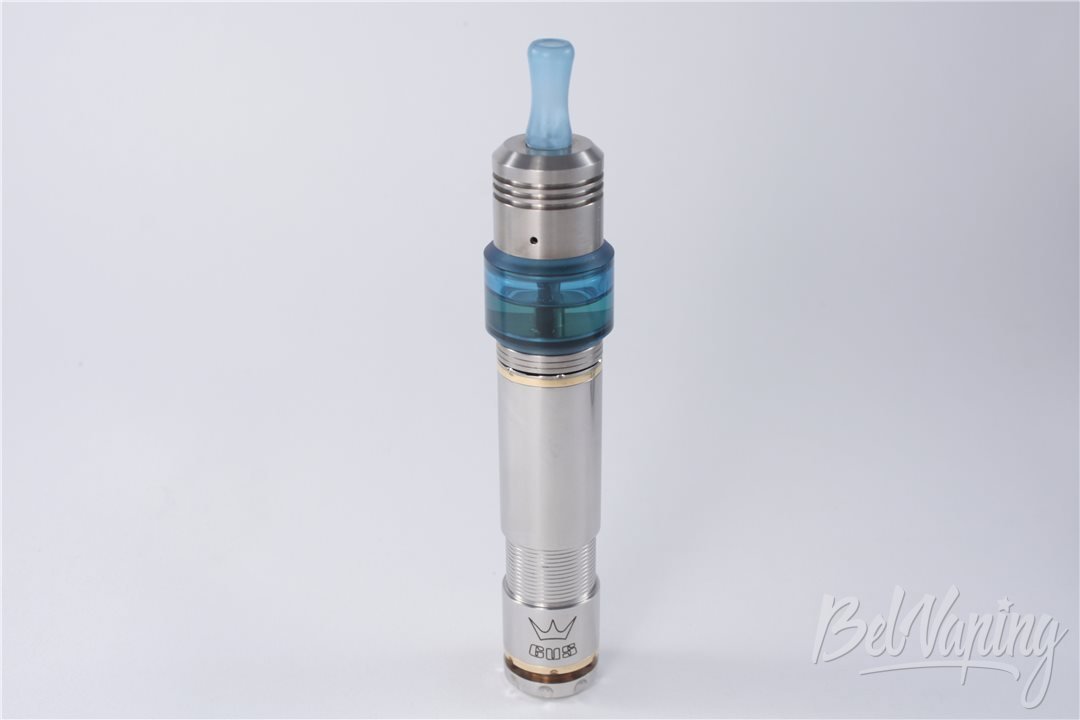

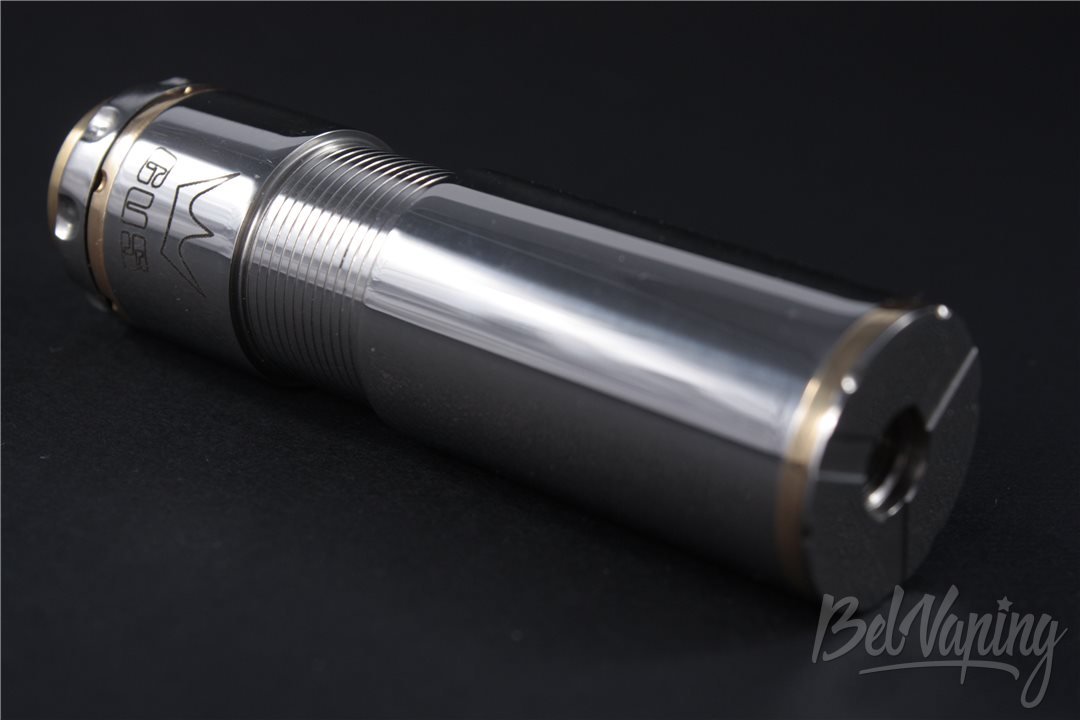

Ну, и в качестве финального аккорда – немного «красивеньких» фото:
Всё, спасибо за внимание. Опять простите за многобукоф и фотов с ними.
P.S.: GUS производит не только «телескопы», у него в ассортименте имеются и «традиционные» мехмоды со стаканами стандартного размера.
