Сегодня, уважаемые читатели, расскажу об интересной новинке. Не секрет, что с уважением отношусь к работе греческого модера Imeo. С удовольствием делаю обзоры его продукции (GG Ithaka, Just GG, GG Penelope V2, GG Penelope V3). С продукцией от Thanasis Raptis всегда приятно и интересно работать. Начиная с эстетической привлекательности устройств Golden Greek и заканчивая технически грамотными новаторскими инженерными решениями.

Но важнее другое – ВСЕ устройства от этого производителя остались в моём постоянном пользовании. Это же произошло и с участником сегодняшнего обзора.

Итак, представляю вашему вниманию GG Esterigon от Imeo (Golden Greek). Это мехмод с верхним (верхне-боковым) переключателем (кнопкой). В данном устройстве трубы батарейного отсека имеют фиксированную длину (штатная предназначена для аккумуляторов 18490/18500 формата). Реализована функция регулировки интенсивности подачи воздуха для испарителей с нижним обдувом (AFC – Adjustable Air Flow Control, настраиваемый контроль подачи / расхода воздуха).

В GG Esterigon используется оригинальная система блокировки (точнее – прерывания цепи подачи вольтажа), реализованная при помощи отдельного узла.

Также отличительной особенностью является диаметр устройства, он составляет 21 мм.

Перед началом обзора хотел бы поделиться важным наблюдением. Когда получил и осмотрел устройство, когда изучил его лично, посмотрел всё доступное видео, у меня возникло ощущение удивления… Тогда отложил устройство, занялся другими делами, но всё время продолжал прислушиваться к своим ощущениям, пытался сформулировать впечатления. В конце концов, смог понять, что меня так удивило.

С одной стороны, GG Esterigon – это функциональное и технически сложное изделие. При этом его отдельные элементы – просты. Берёшь какой-то узел, а он очень простой, разбирается-собирается руками, всё логично и интуитивно понятно. Разобрал полностью – перед тобой набор несложных деталей. Собрал воедино – и удивляешься, как эта «сложность» складывается из исходной «простоты».

На мой взгляд, на примере участника обзора Imeo проявил своё мастерство и продемонстрировал изящество при использовании набора простых технических решений.

Итак, приступим к обзору!

Внешний вид GG Esterigon от Imeo (Golden Greek)

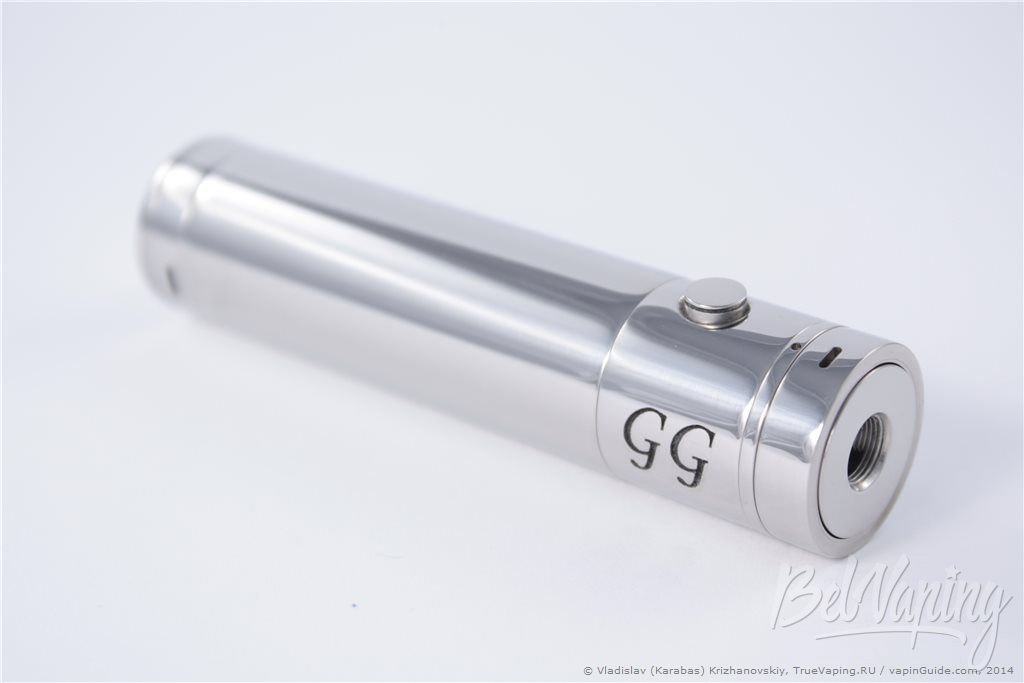

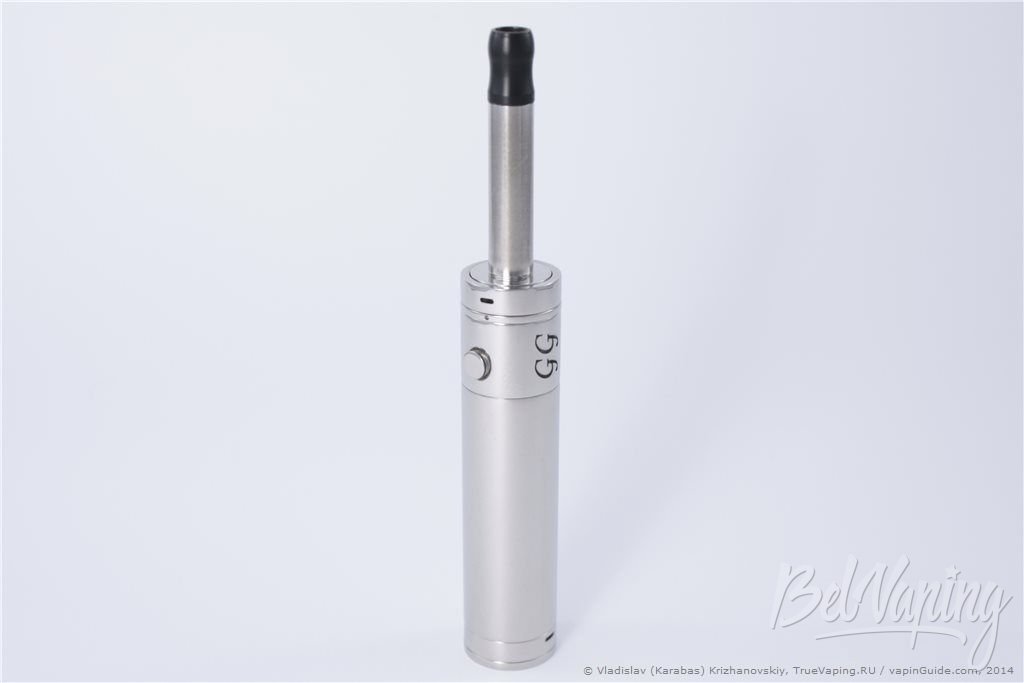

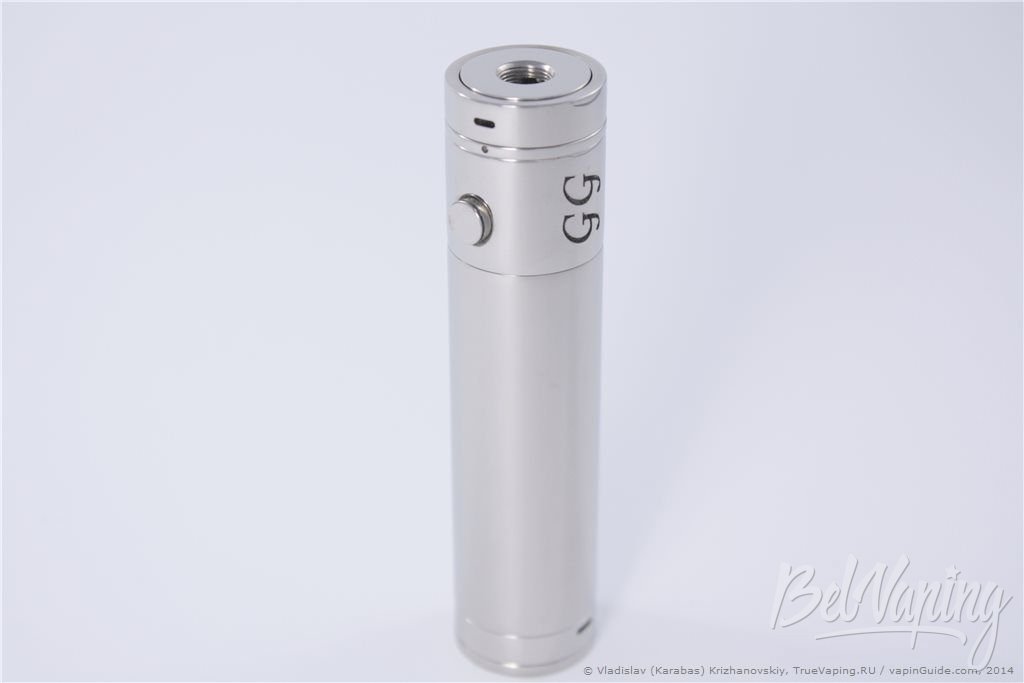

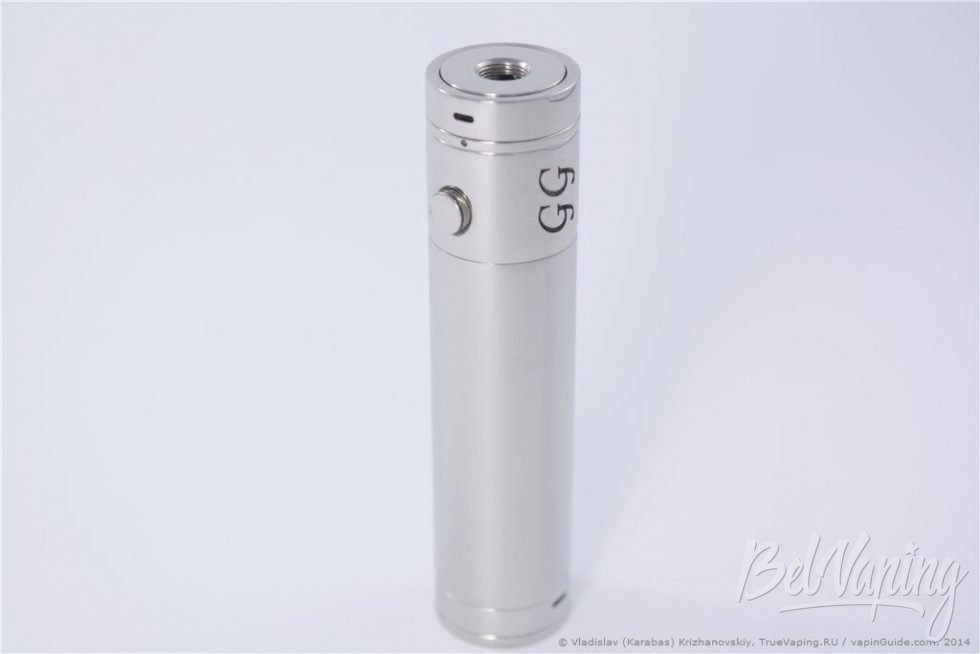

GG Esterigon отличается весьма лаконичным внешним видом:

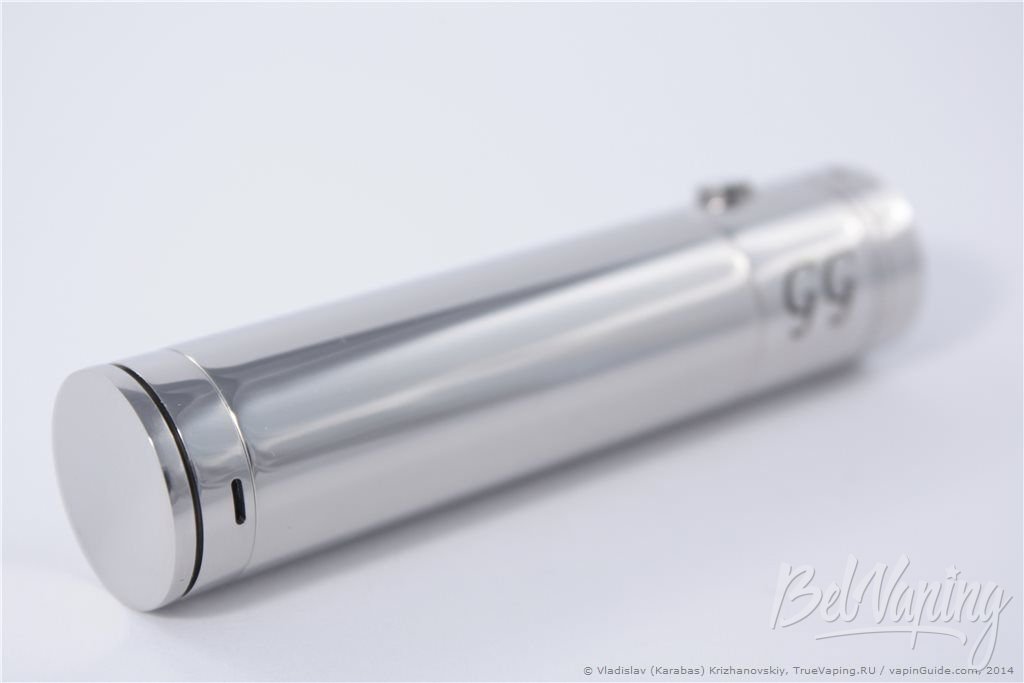

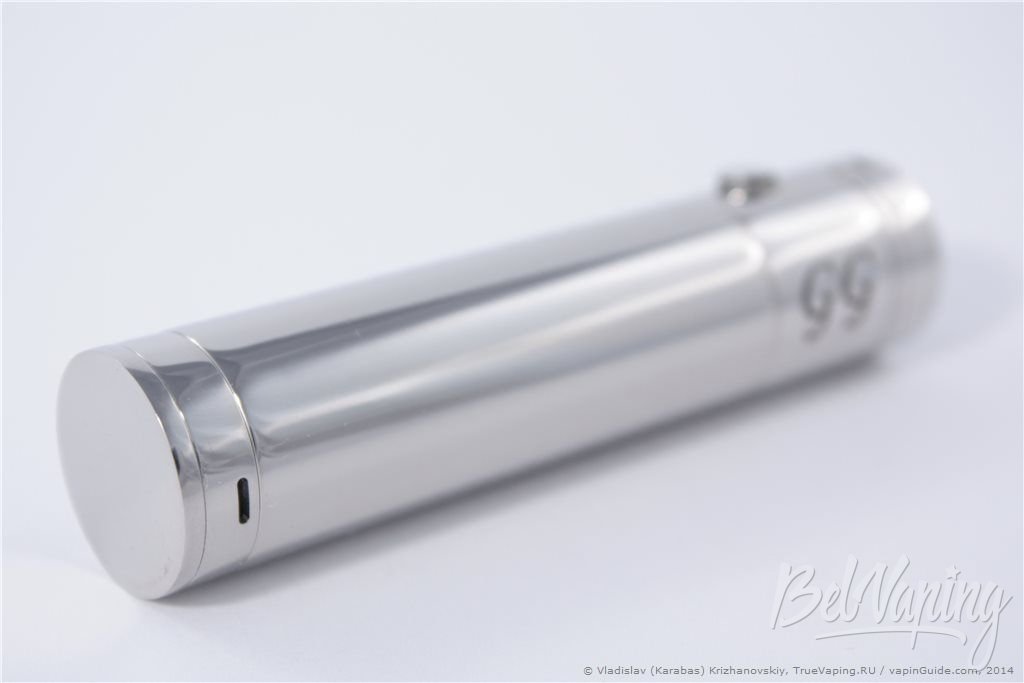

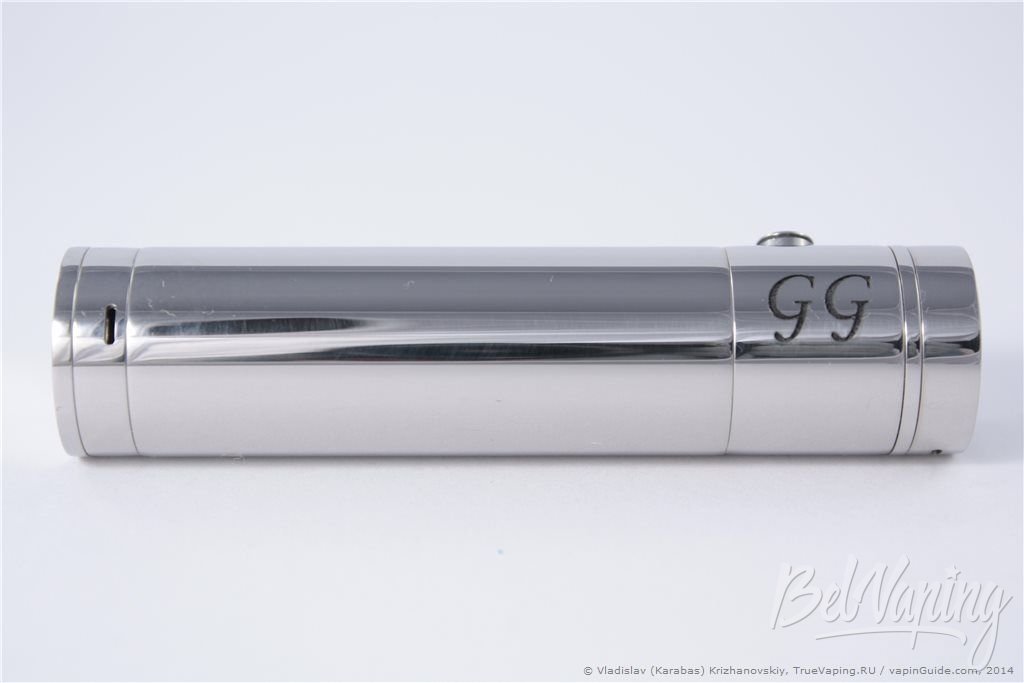

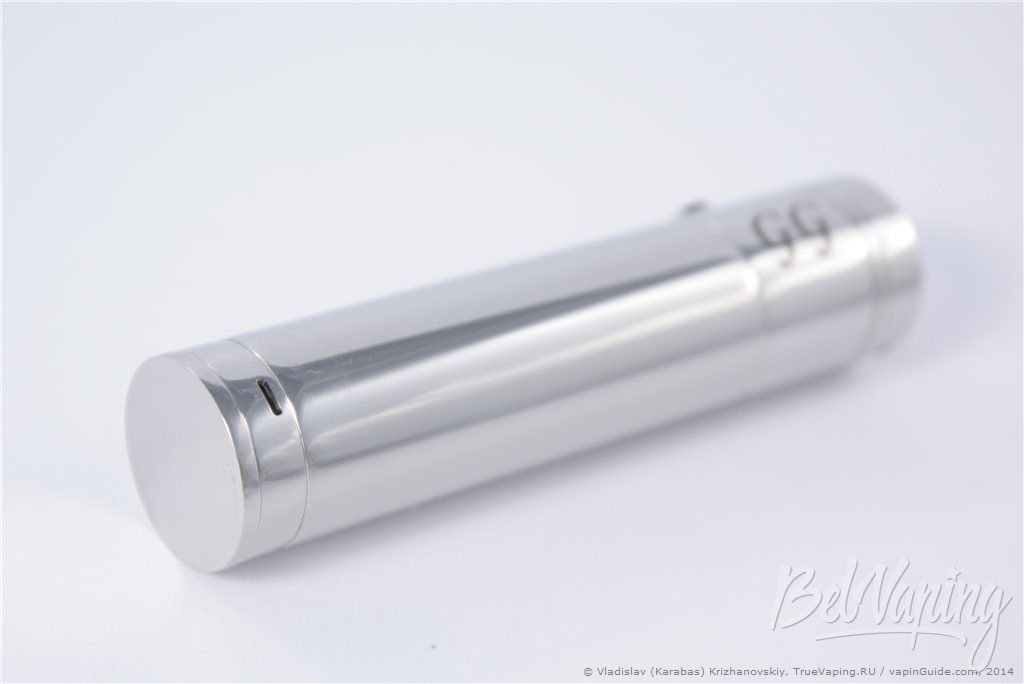

Осмотрим устройство с разных сторон:

Из «украшений» – только увиденная на предыдущих фотографиях гравировка «GG», нет ни дополнительных надписей, ни серийного номера.

Отсутствие серийного номера – удивило. Могу предположить, что производитель планирует массовый выпуск данного продукта, а дополнительные гравировки замедляют этот процесс.

Основные элементы GG Esterigon от Imeo (Golden Greek), комплект поставки

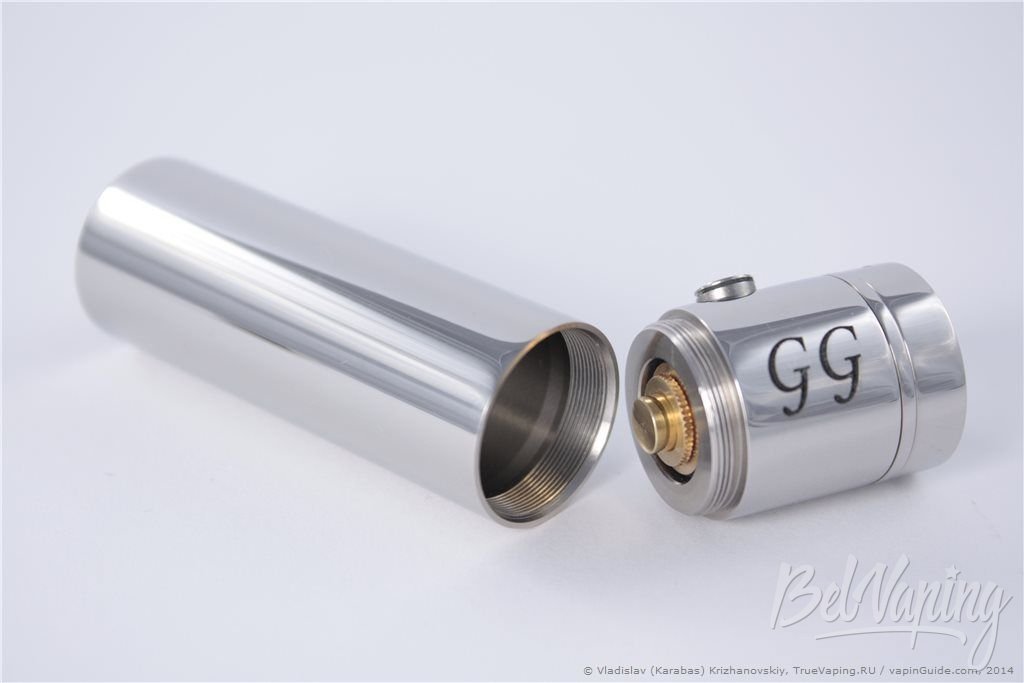

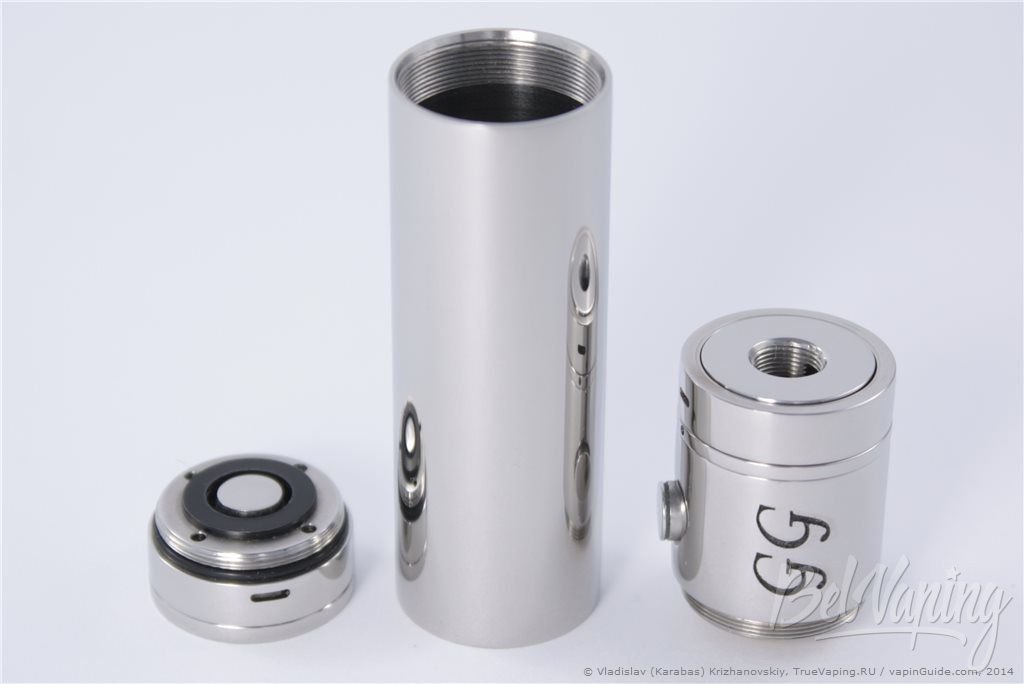

Так GG Esterigon выглядит в разобранном состоянии:

Всего три основные детали.

Слева направо: нижняя крышка батарейного отсека с узлом блокировки подачи вольтажа, труба батарейного отсека (main body), узел «головы» (плюсовой контакт, переключатель, коннектор с функцией AFC) в сборе.

Блокировка (прерывание) подачи вольтажа в GG Esterigon от Imeo (Golden Greek)

Существенным техническим отличием GG Esterigon от других мехмодов является использованная логика блокировки подачи вольтажа.

Практически во всех мехмодах (кроме тех, где такая функция вообще не предусмотрена) предотвращение подачи вольтажа при случайном нажатии осуществляется путём физического ограничения хода кнопки переключателя. То есть, блокировка реализована в самом узле переключателя.

В устройствах с торцевым или нижне-боковым переключателем для этого обычно используется вращающееся по резьбе кольцо блокировки. В такой же логике (ограничение хода переключателя) реализована блокировка верхнего переключателя в bOd MECHA.

Верхне-боковая кнопка (переключатель) atmizoo Roller блокируется путём поворота самой кнопки вокруг своей оси. При этом происходит смещение замыкающего цепь подачи вольтажа контакта в нерабочее положение. Решение – интересное, но разборка-сборка «головы» atmizoo Roller является непростой задачей…

В GG Esterigon – всё иначе. Здесь переключатель с верхне-боковой кнопкой всегда находится в «рабочем» состоянии. При этом конструкция данного узла – простая, как АК-47 (автомат Калашникова), а потому надёжная, простая в эксплуатации и обслуживании.

В самой конструкции переключателя (кнопки) GG Esterigon нет функции блокировки. Это реализовано в узле, являющемся одновременно нижней крышкой батарейного отсека и механизмом блокировки (прерывания) подачи вольтажа.

Блокировка / разблокировка подачи вольтажа осуществляется вращением по резьбе нижней части устройства (деталь называется locking cap).

Вращаем влево – цепь подачи вольтажа с «минуса» аккумулятора на стакан батарейного отсека разорвана (устройство заблокировано): положение «Выкл.»/ «Off»:

Вращаем вправо – цепь подачи вольтажа с «минуса» аккумулятора на стакан батарейного отсека замкнута (устройство разблокировано): положение «Вкл.»/ «On»

Теперь выясним, как это реализовано.

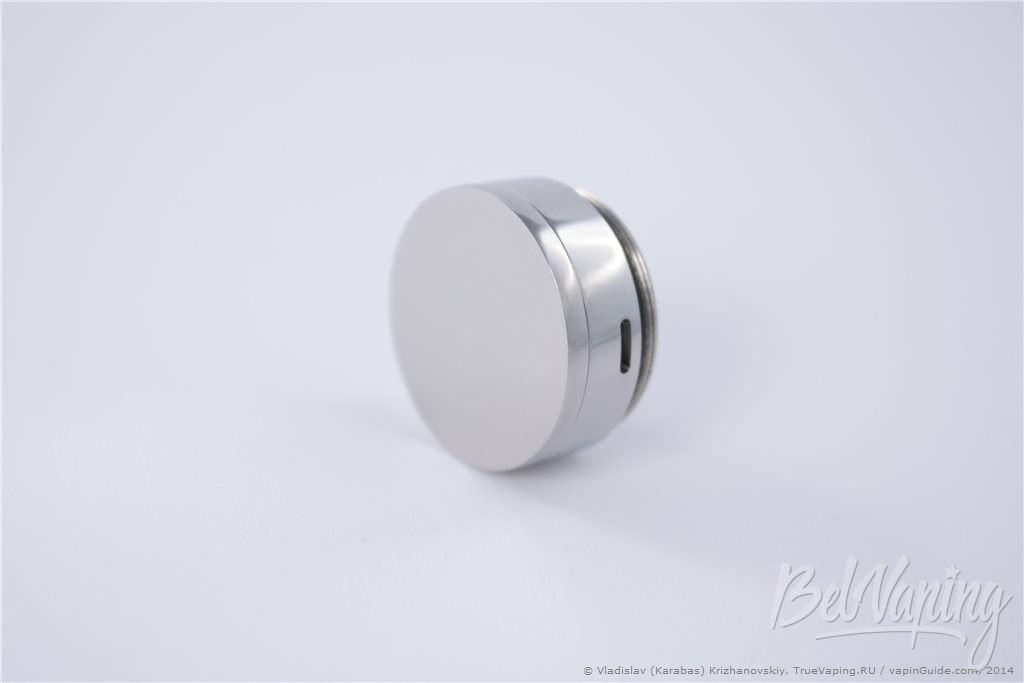

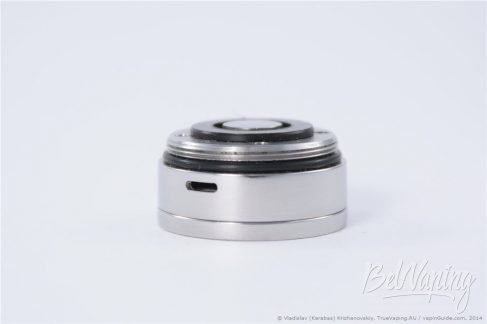

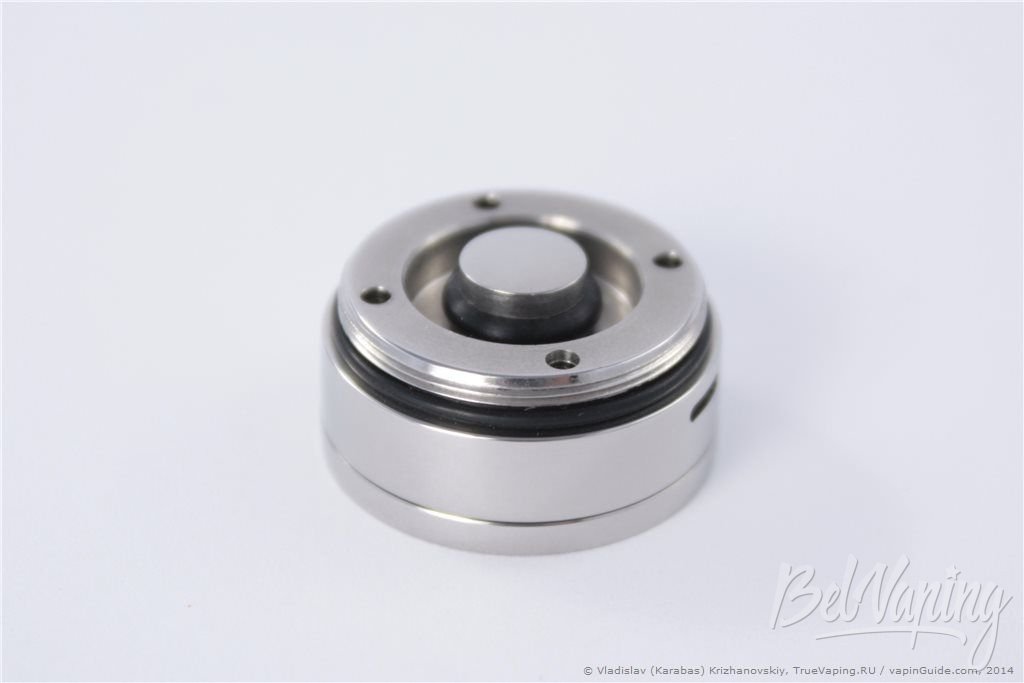

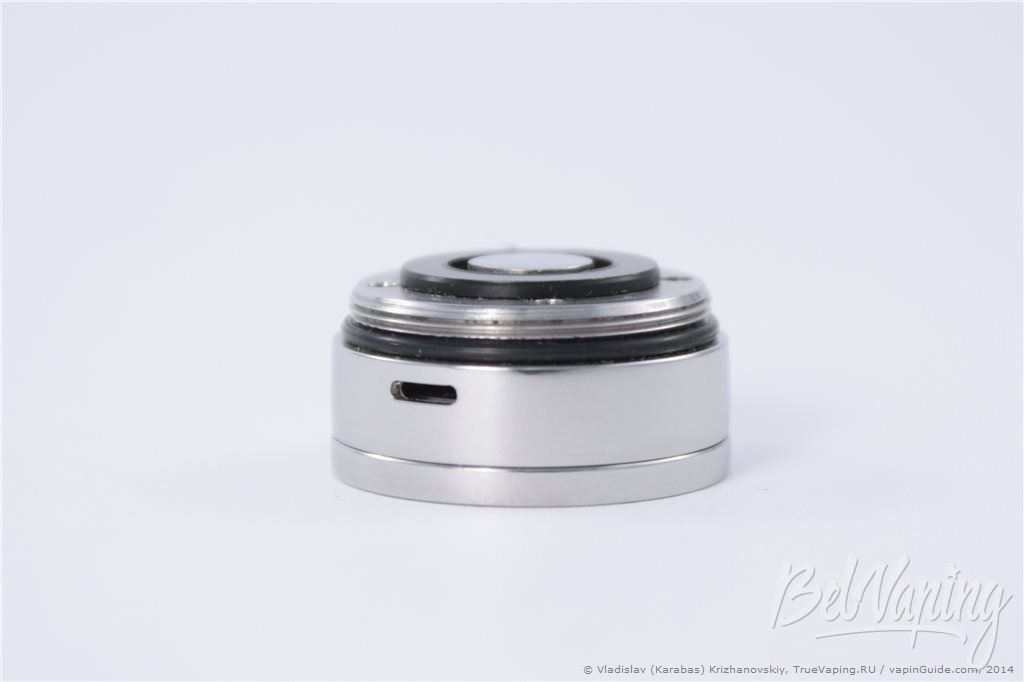

Нижняя крышка батарейного отсека с узлом блокировки подачи вольтажа GG Esterigon от Imeo (Golden Greek)

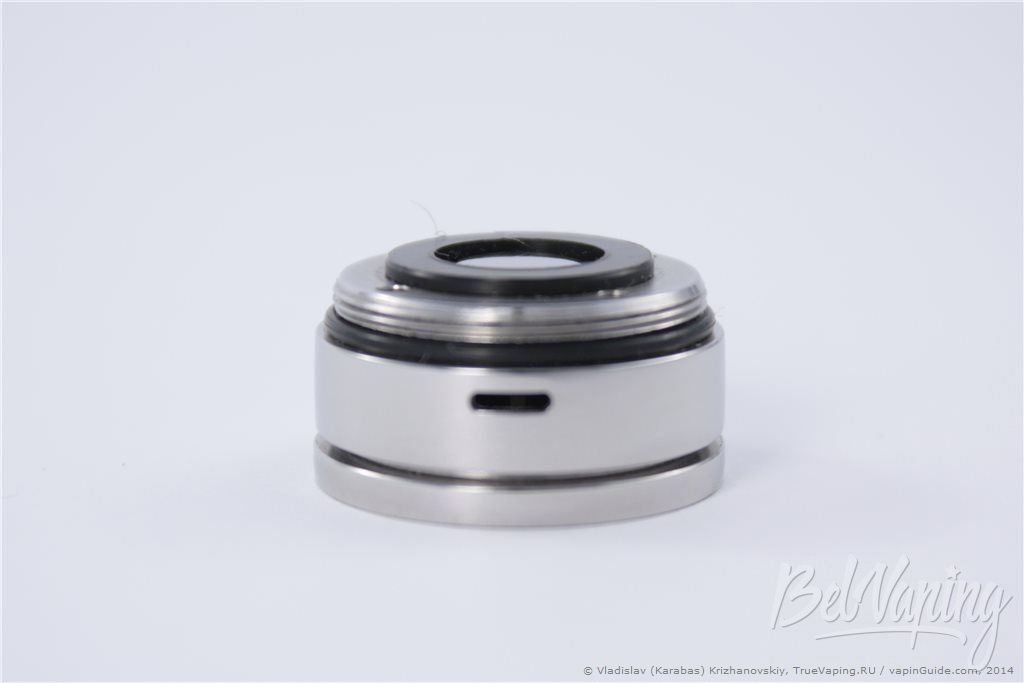

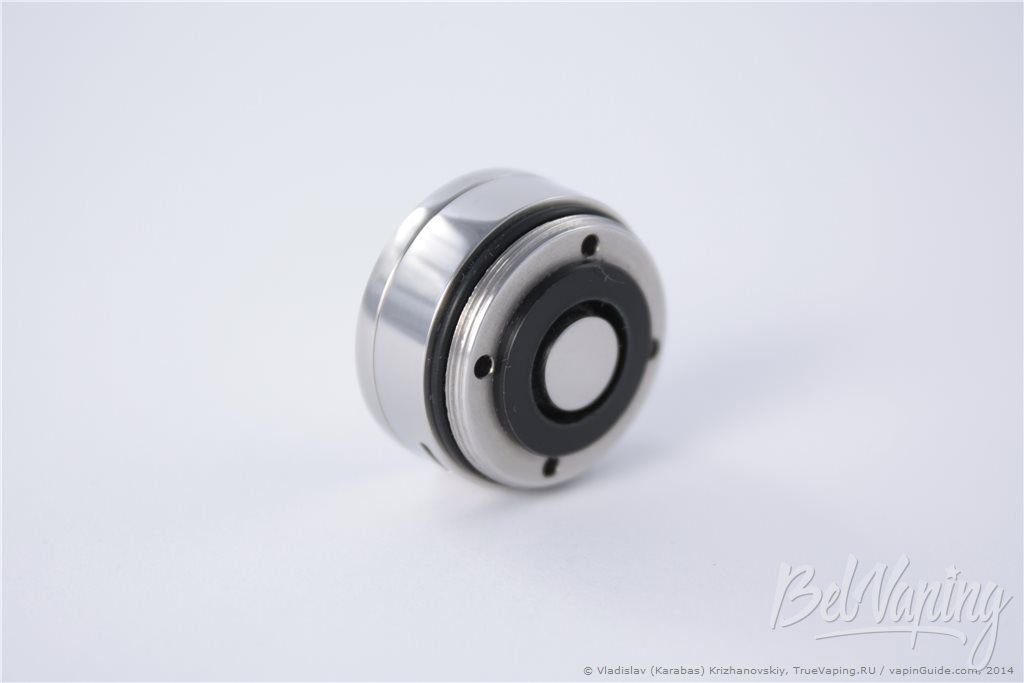

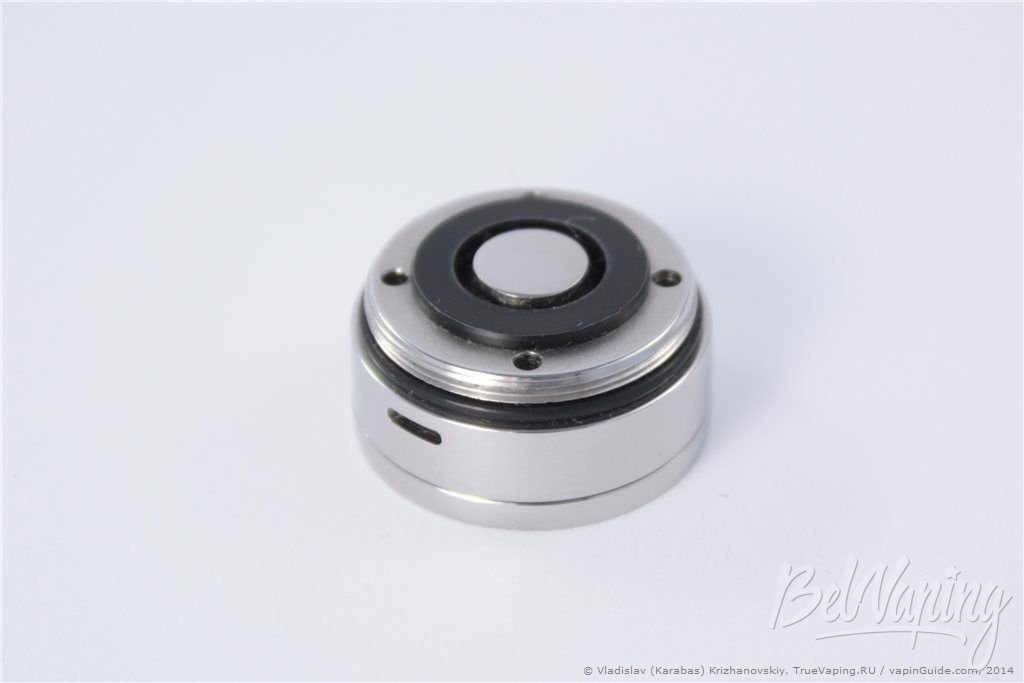

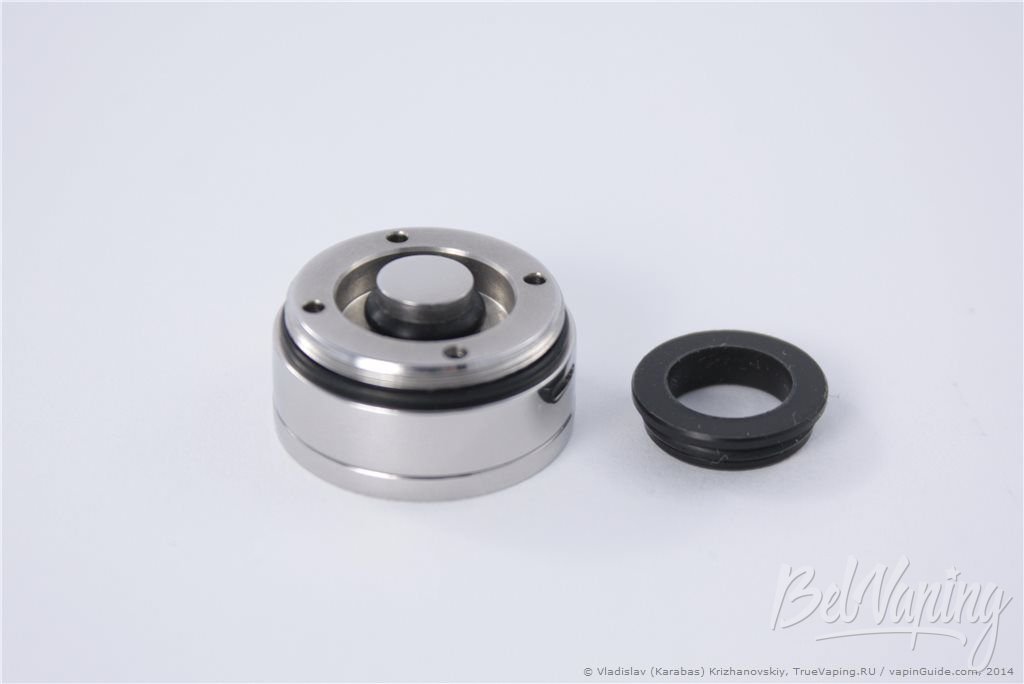

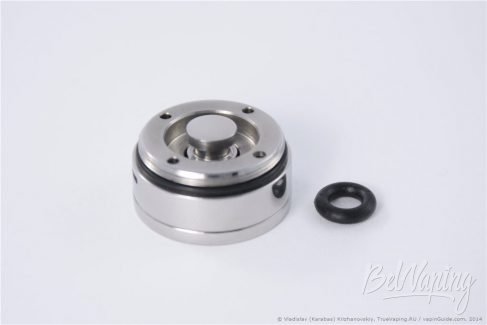

Осмотрим этот узел:

Обратите внимание на следующее:

• ниже резьбы крышки установлен о-ринг. Понятно, что в батарейном отсеке ничего герметизировать не надо. Его задача заключается в ином: повышении трения между нижней крышкой и трубой батарейного отсека. Это предотвращает случайное откручивание крышки при блокировке / разблокировке подачи вольтажа;
• сверху видим пластиковый изолятор, в него упирается «минус» аккумулятора;
• для отвода газов из батарейного отсека предназначены четыре отверстия сверху и две большие прорези по бокам рассматриваемого узла.

На следующих фотографиях видим разблокированное и заблокированное положения данного узла:

Замечаем, что в первом случае минусовой контакт узла выступает над пластиковым изолятором (контакт с аккумулятором присутствует). Во втором случае – минусовой контакт «утоплен» ниже изолятора (контакт с аккумулятором отсутствует).

Вот так всё просто!

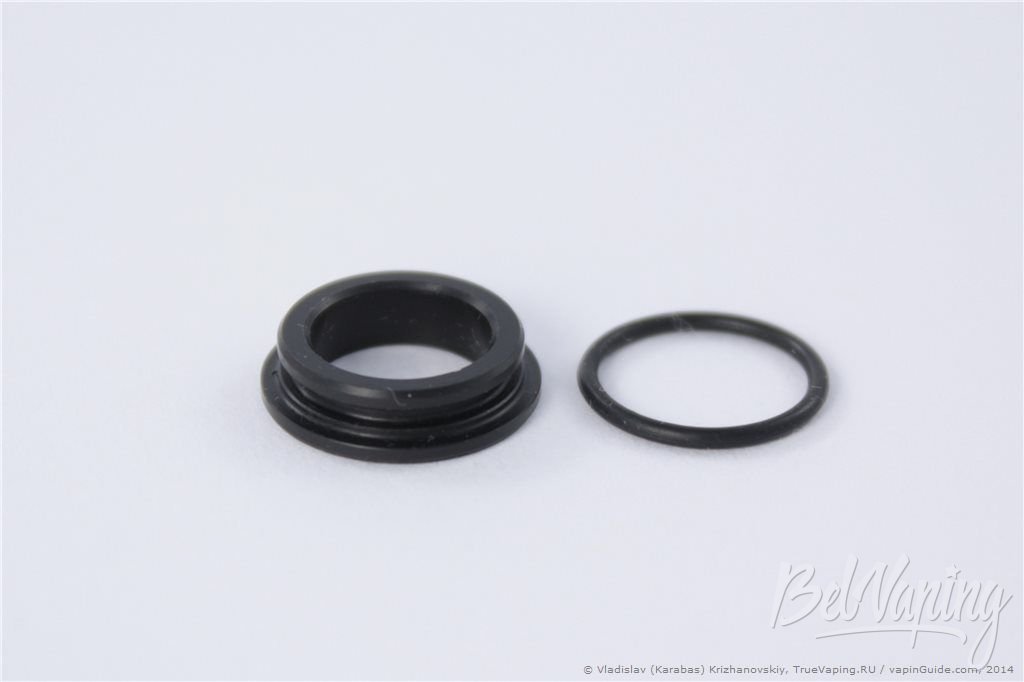

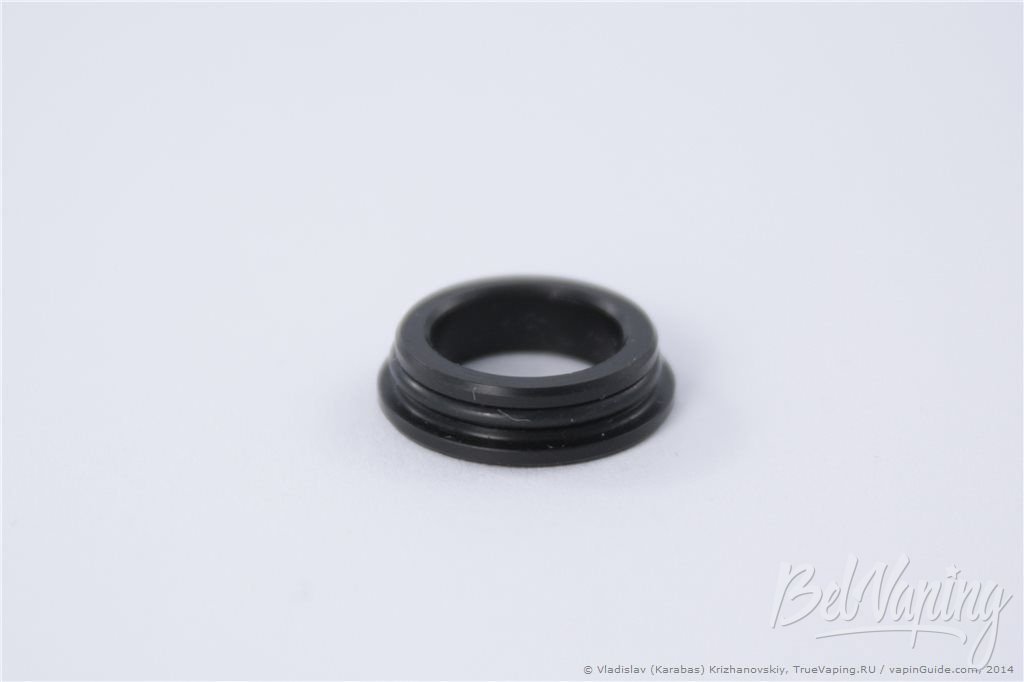

Разберём данную деталь. Сначала вынимаем пластиковый изолятор (negative battery insulator):

Посмотрим на него внимательней. Он имеет удобную для вынимания форму (его легко подцепить даже без инструментов) и на нём присутствует о-ринг (для удобного фрикционного крепления):

От полного выкручивания нижней вращающейся части узла блокировки (locking cap) её ограничивает установленный в соответствующей выемке о-ринг:

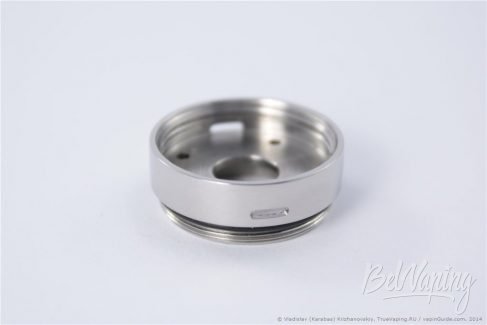

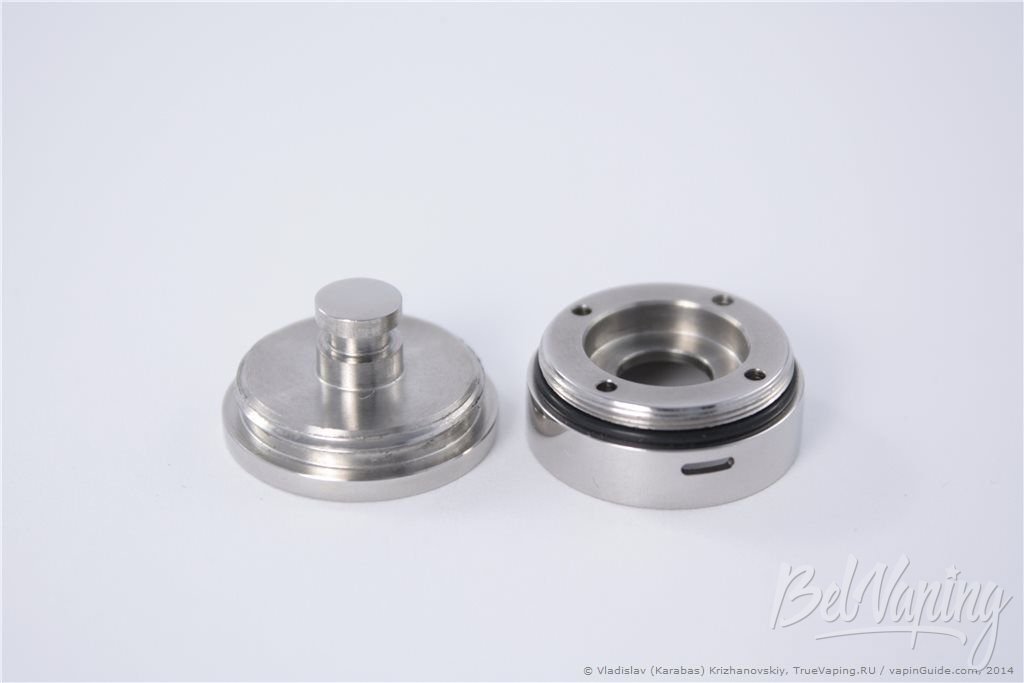

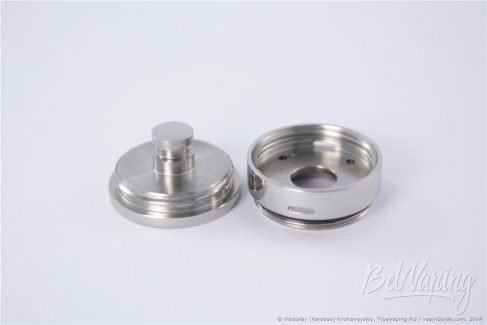

А вот перед нами и основные детали узла нижней «блокирующей» крышки:

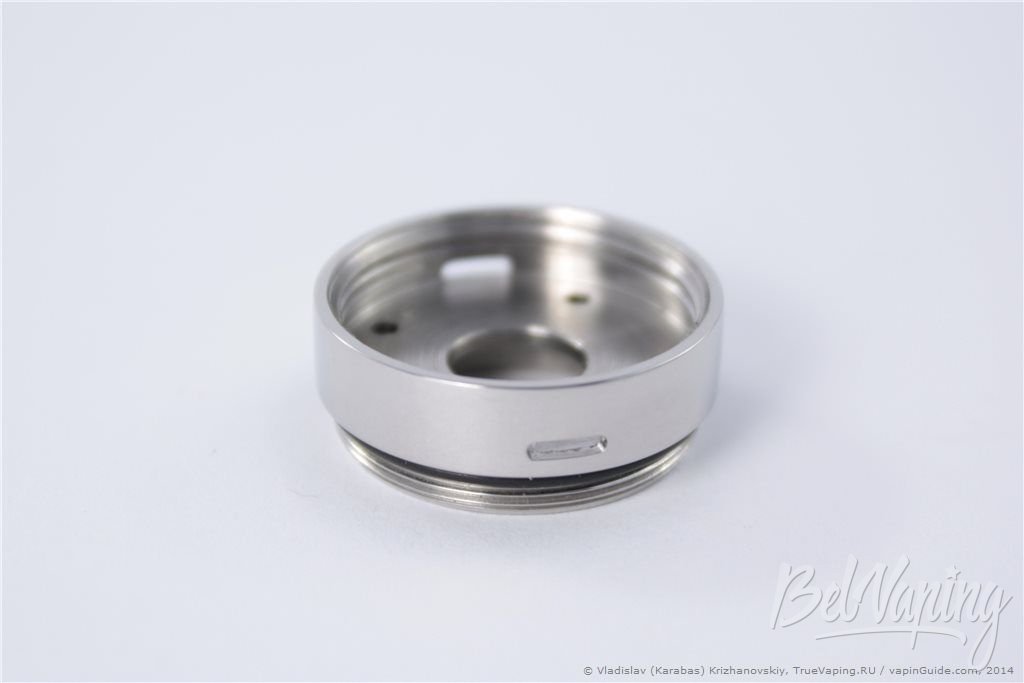

Слева – locking cap, справа – venting cap. На последнем фото видим резьбу, по которой детали соединяются между собой.

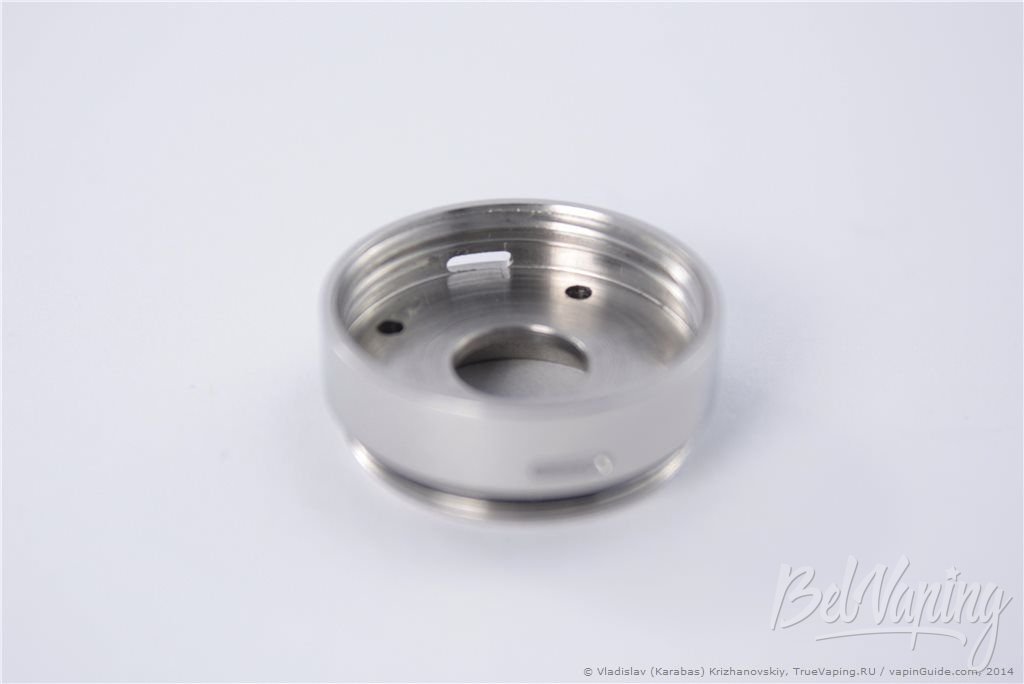

На следующих фото показаны отверстия для отвода газов в venting cap:

Как видите, уважаемые читатели, этот узел – очень простой.

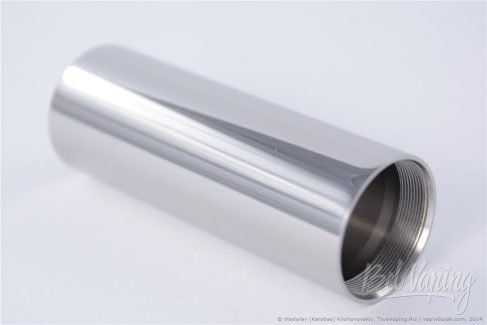

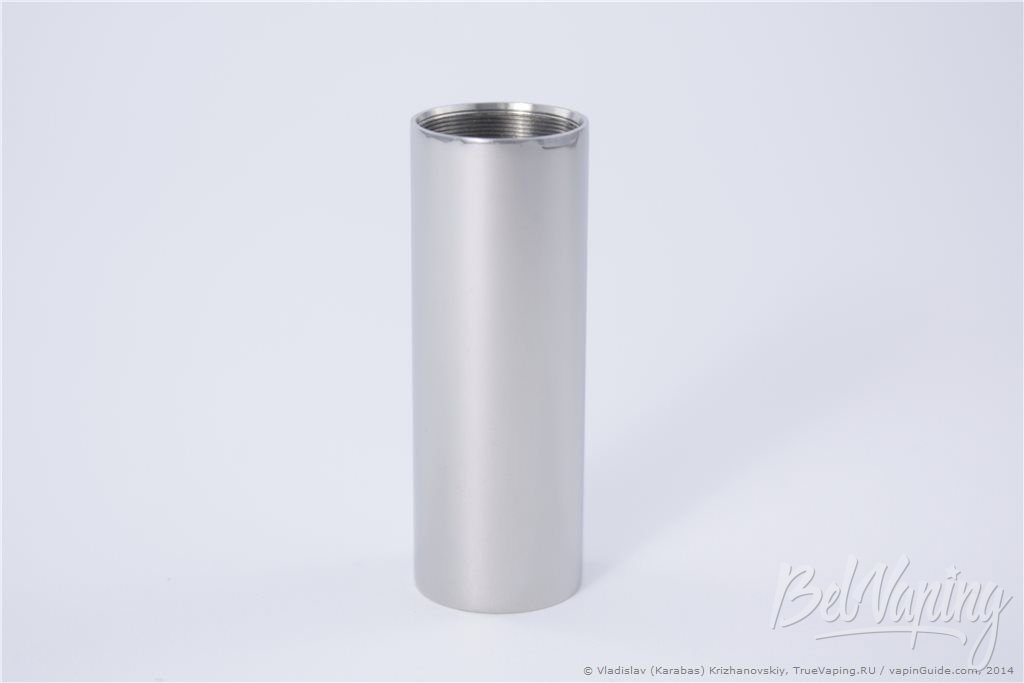

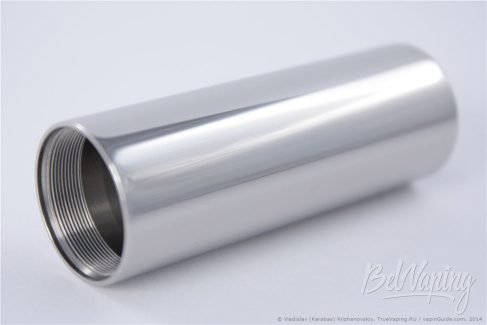

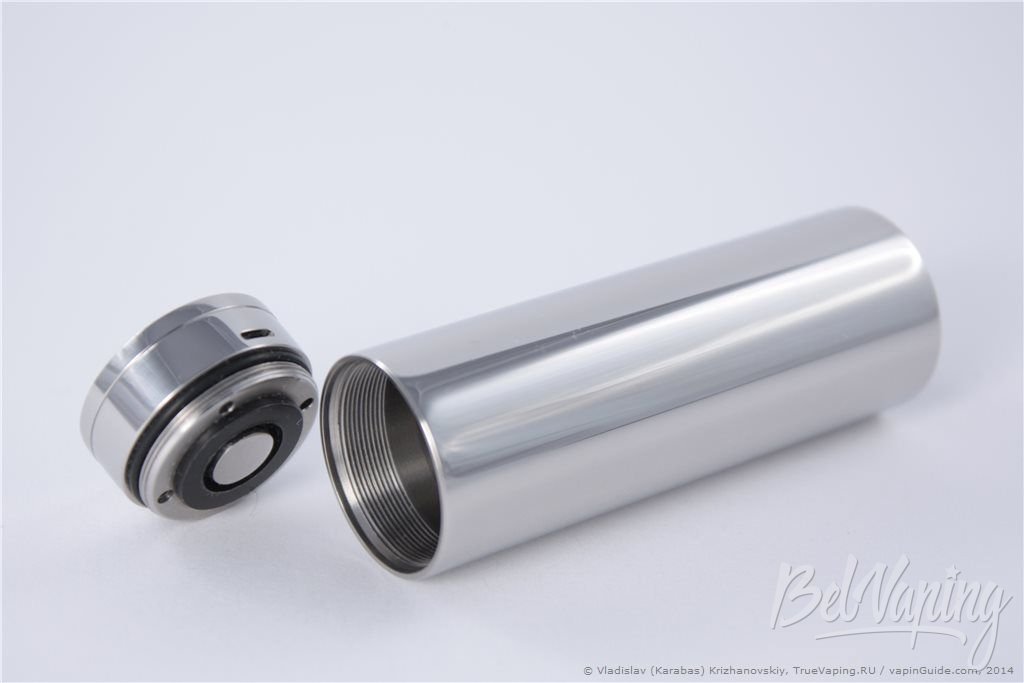

Теперь осмотрим main body (трубу батарейного отсека).

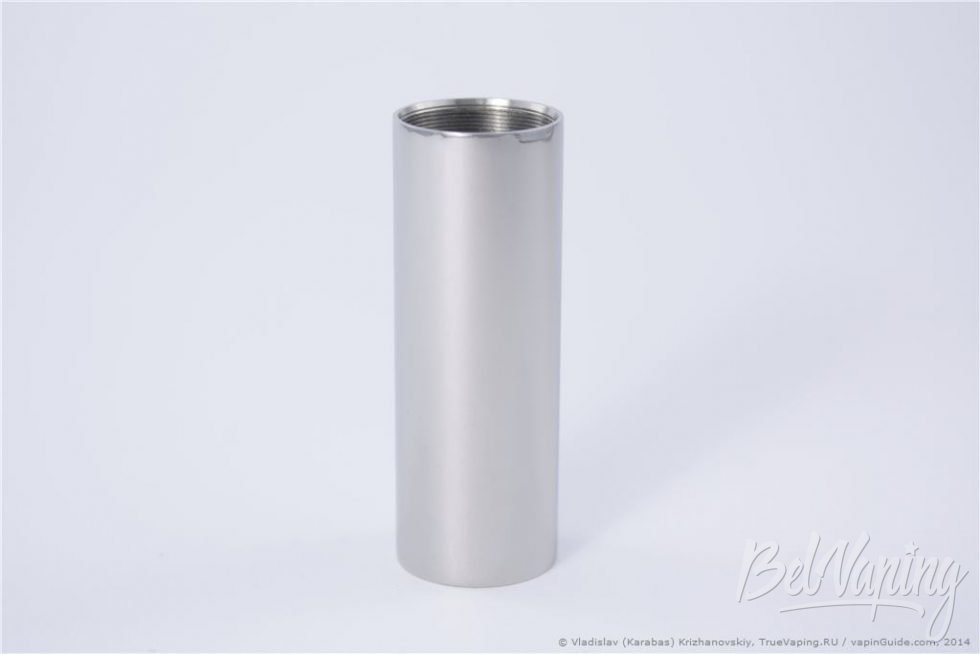

Main body (труба батарейного отсека) GG Esterigon от Imeo (Golden Greek)

Main body GG Esterigon – обычная труба батарейного отсека фиксированной длины:

Но, пожалуйста, присмотритесь внимательней к фотографиям этой детали (вид снизу и сверху):

Замечаем, что снизу main body ниже резьбы имеется дополнительная фаска. Именно в неё входит о-ринг, установленный на нижней крышке батарейного отсека. Потому при сборке устройства не забываем, что узел блокировки вкручивается в трубу батарейного отсека снизу, а «голова» – сверху:

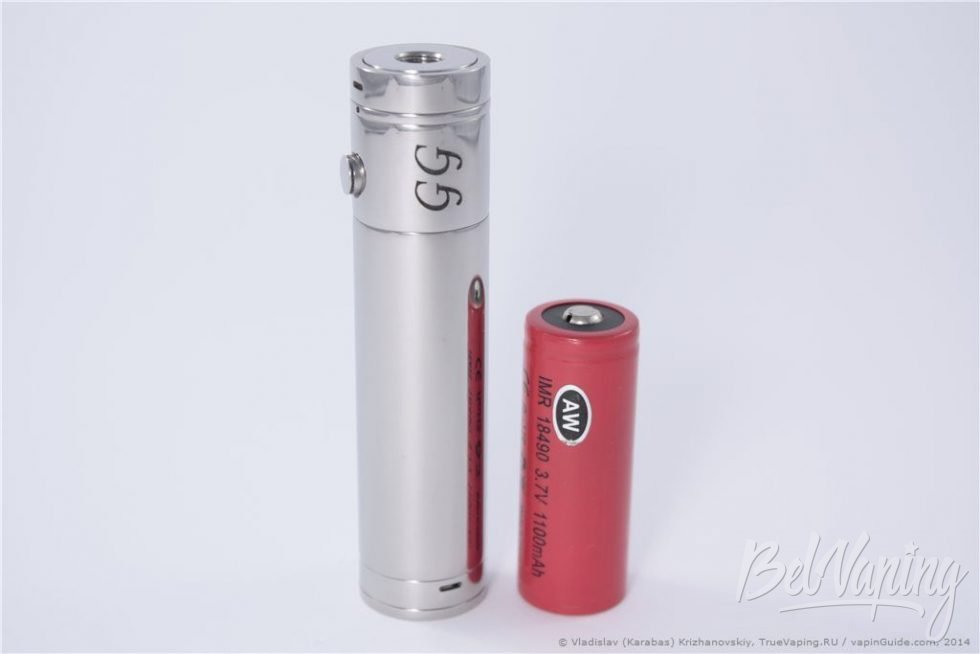

В комплект поставки GG Esterigon входит труба, предназначенная для аккумуляторов 18490/18500 формата:

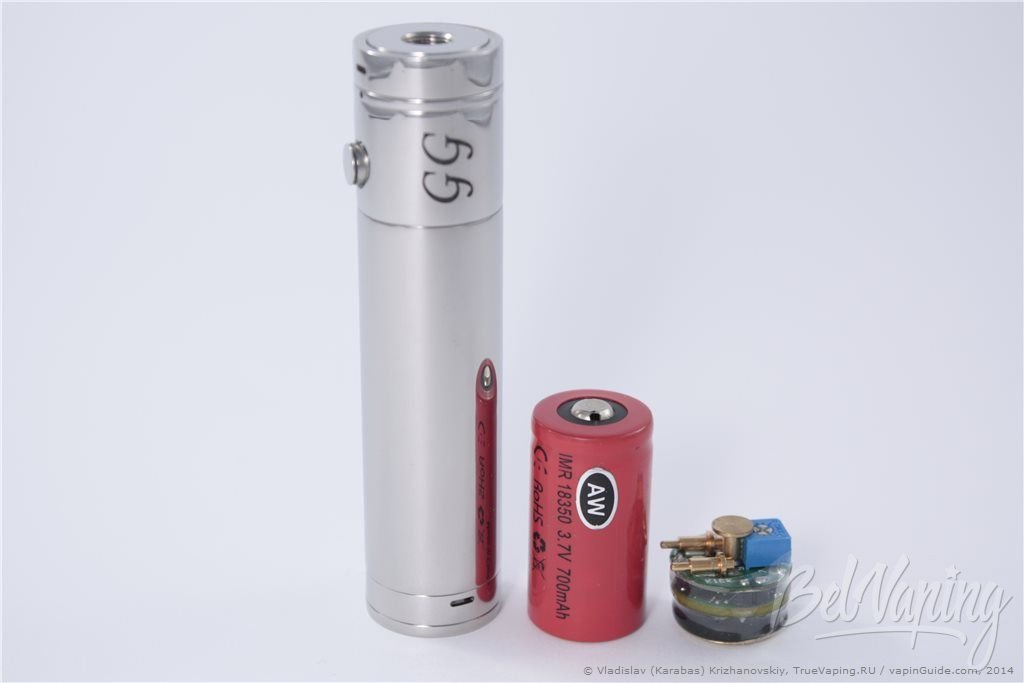

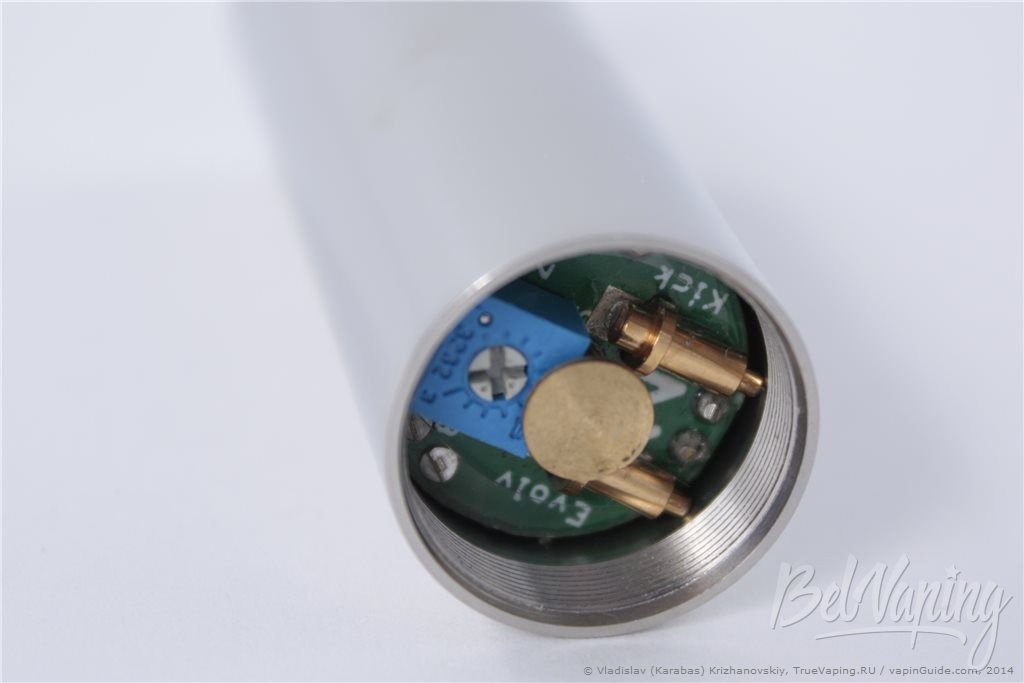

Также можно использовать аккумулятор 18350 + Kick:

Обращаю внимание, что труба батарейного отсека GG Esterigon имеет внутреннюю резьбу. И установка устройств регулировки вольтажа с двумя «лапками» (особенно с «шариками» на них) – осложнена:

При установке Kick2 от Evolv или Crown от Artisan Vaping надо быть аккуратным и внимательным,чтобы не повредить контакты!

Кроме трубы для аккумуляторов 18490/18500 формата в виде дополнительных аксессуаров доступны Esterigon 18650 Tube и Esterigon 18350 Tube (приобретаются отдельно).

А теперь изучим «главную деталь» GG Esterigon – его «голову».

«Голова» (плюсовой контакт, переключатель, коннектор с функцией AFC) GG Esterigon от Imeo (Golden Greek)

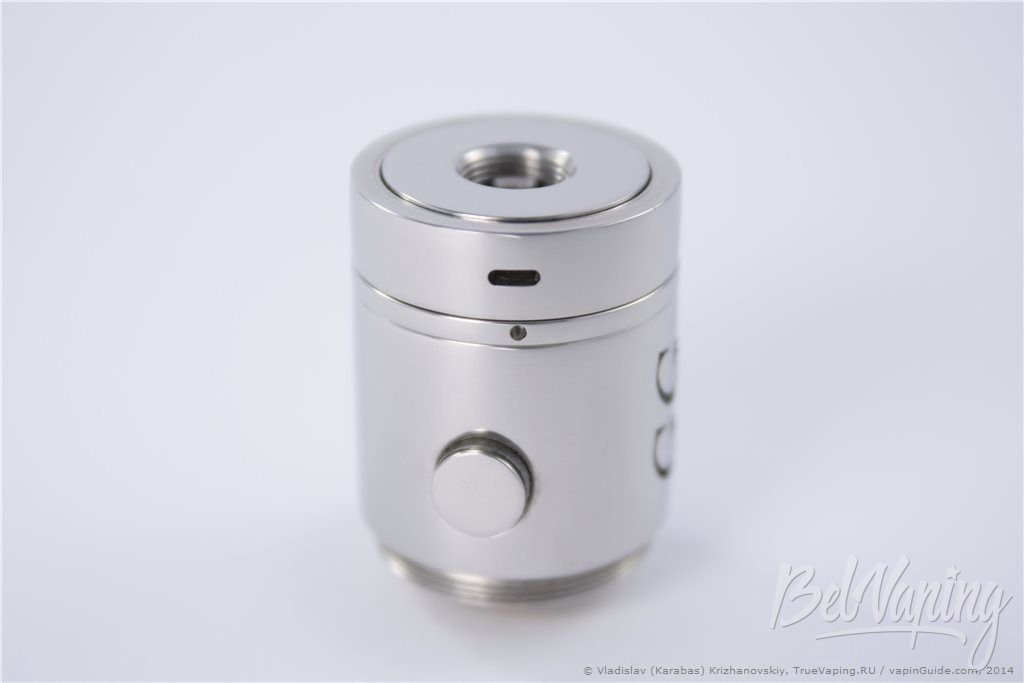

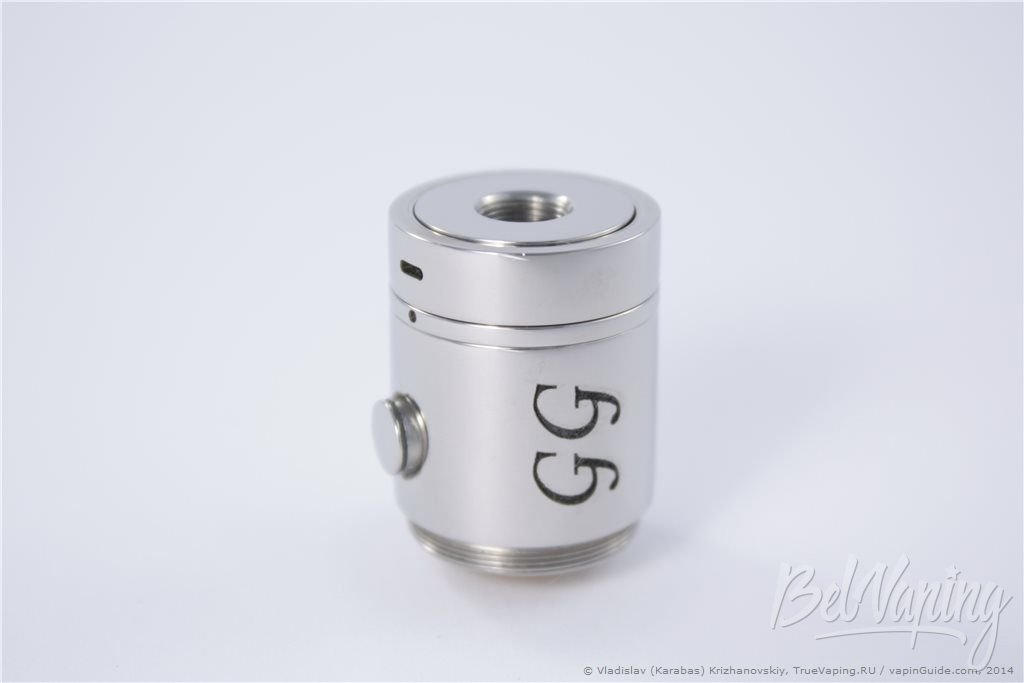

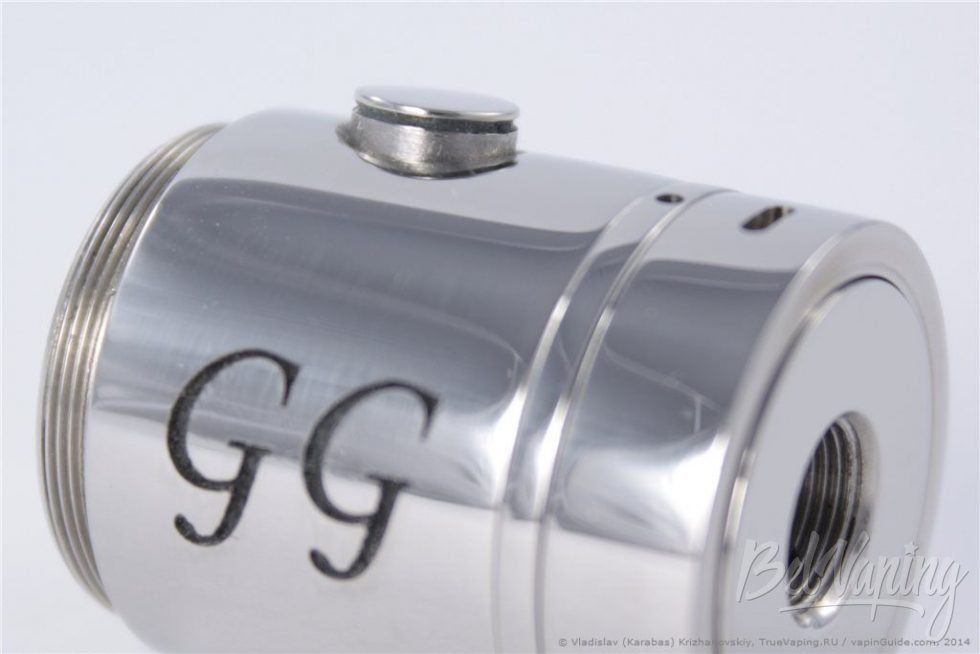

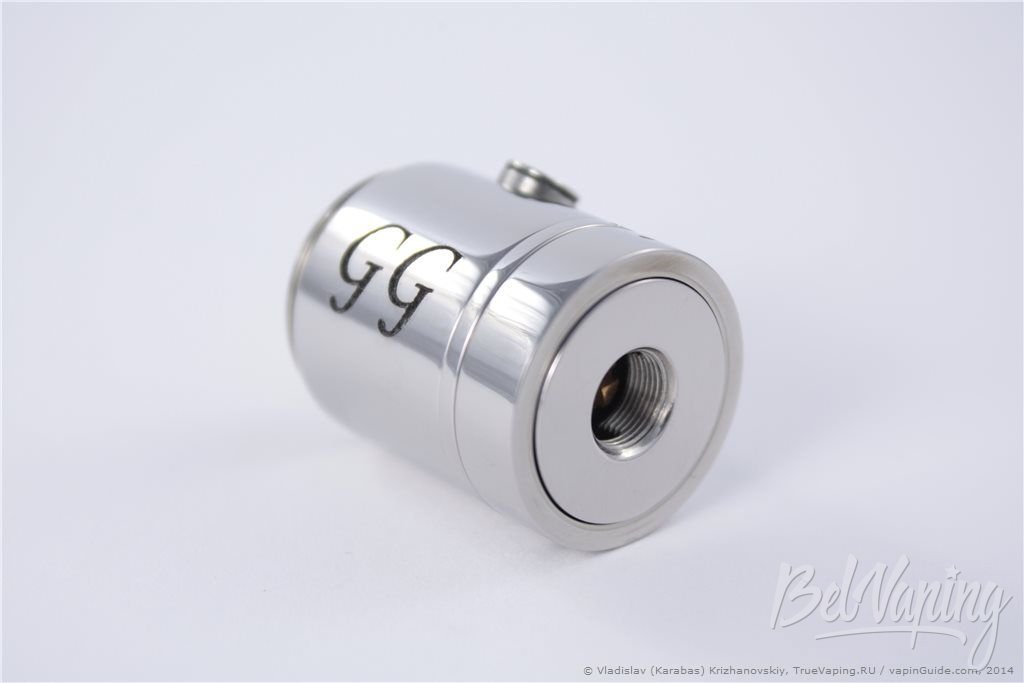

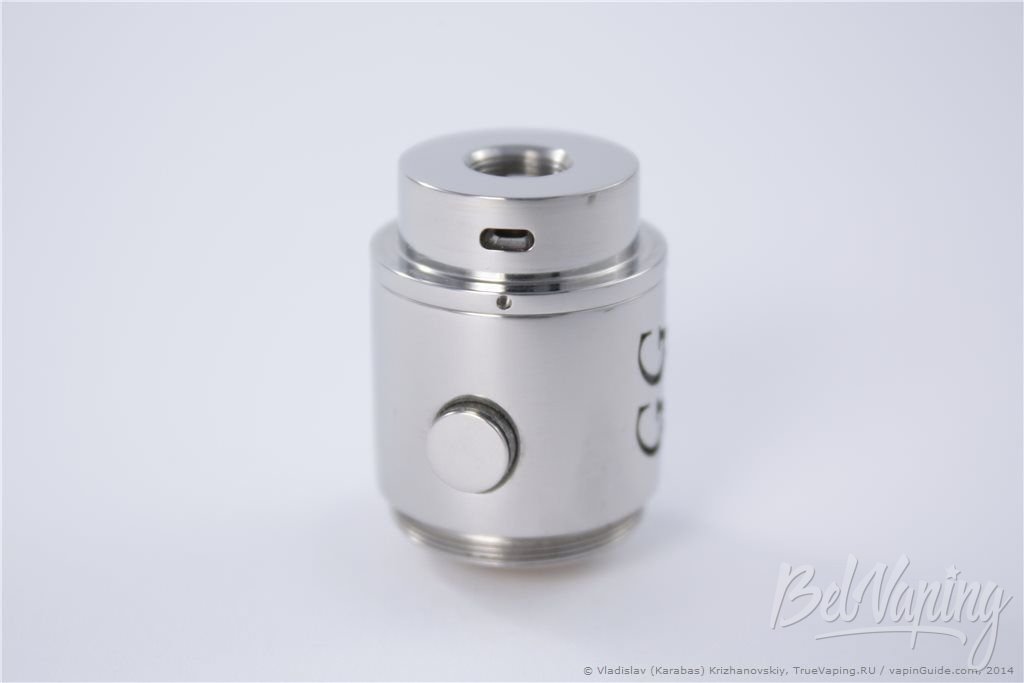

Для начала просто осмотрим данный узел:

Так выглядит кнопка переключателя:

Понравилось то, что у неё короткий ход. В обзоре уже упоминавшегося atmizoo Roller отмечал «длинный» ход кнопки устройства. Несмотря на хорошие технические характеристики, лично для меня это стало причиной, почему девайс не остался в постоянном пользовании. В связи с чем несколько опасался, какие впечатления будут от кнопки GG Esterigon…

Опасения оказались напрасными, пользоваться данной кнопкой вполне комфортно.

Продолжим знакомиться с «головой», а фактически – основным узлом GG Esterigon.

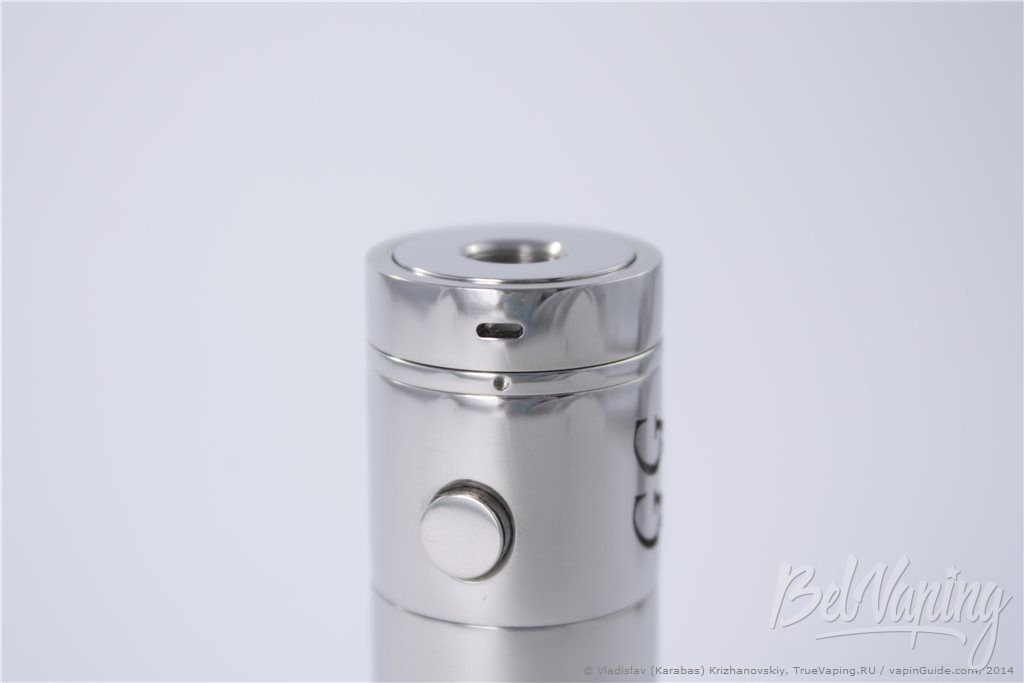

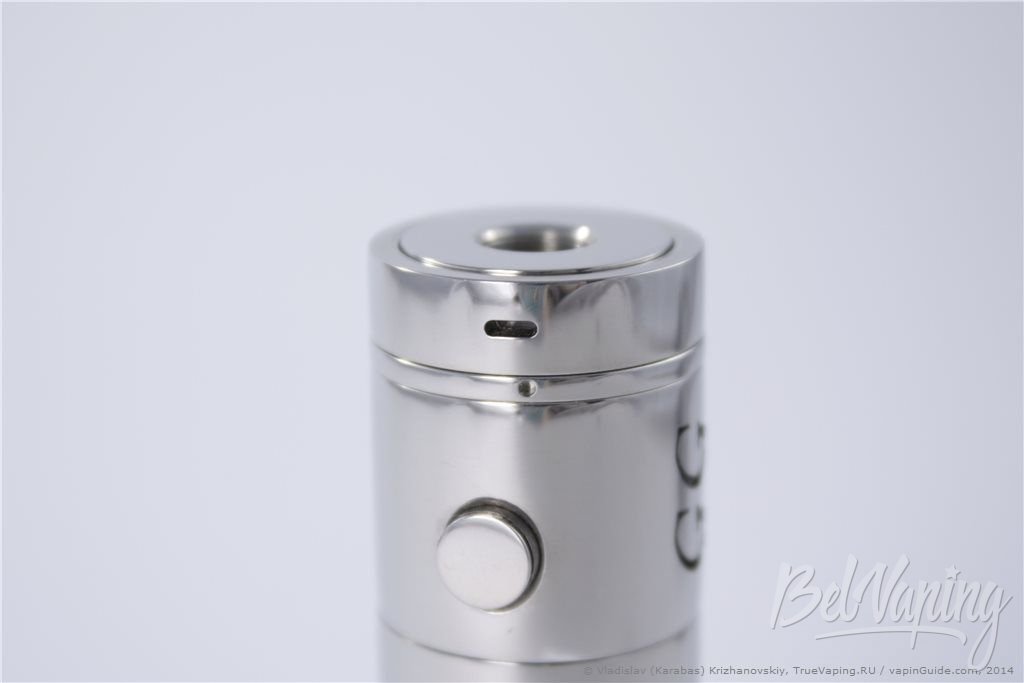

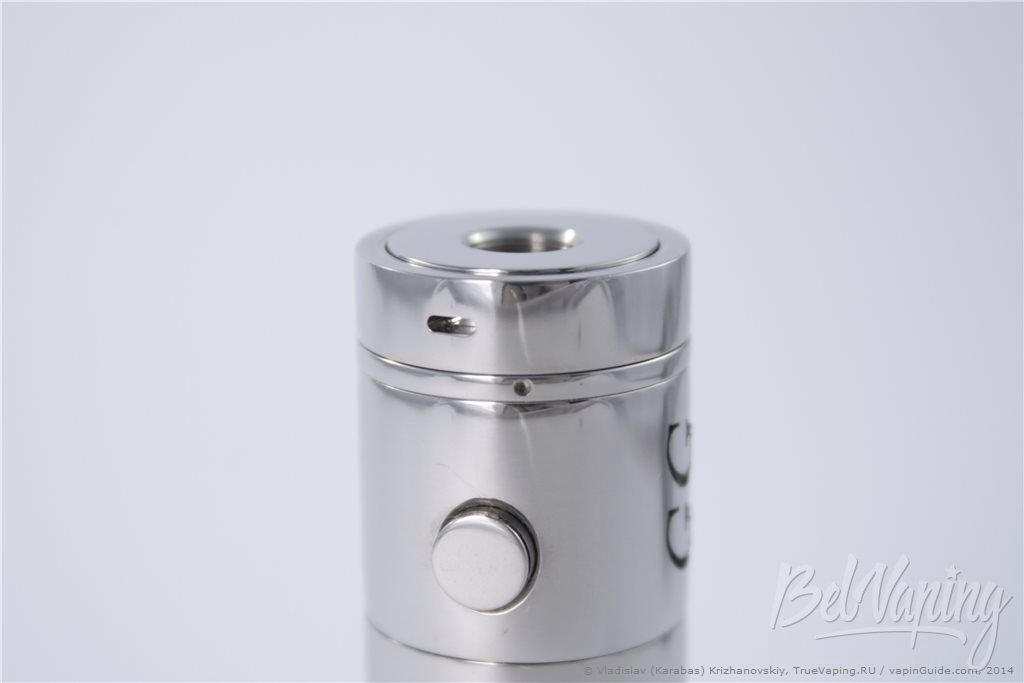

В GG Esterigon реализована функция регулировки интенсивности подачи воздуха для испарителей с нижним обдувом (AFC – Adjustable Air Flow Control). Смотрим на следующую фотографию, замечаем «точку»:

Таким образом визуально отмечено место захвата воздуха в коннектор устройства:

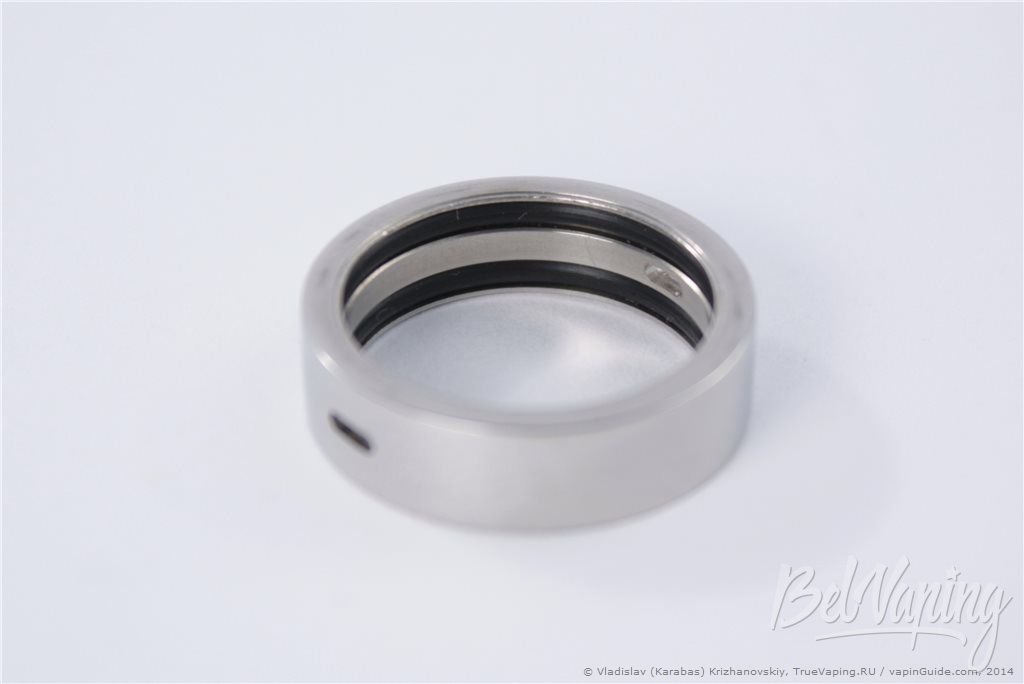

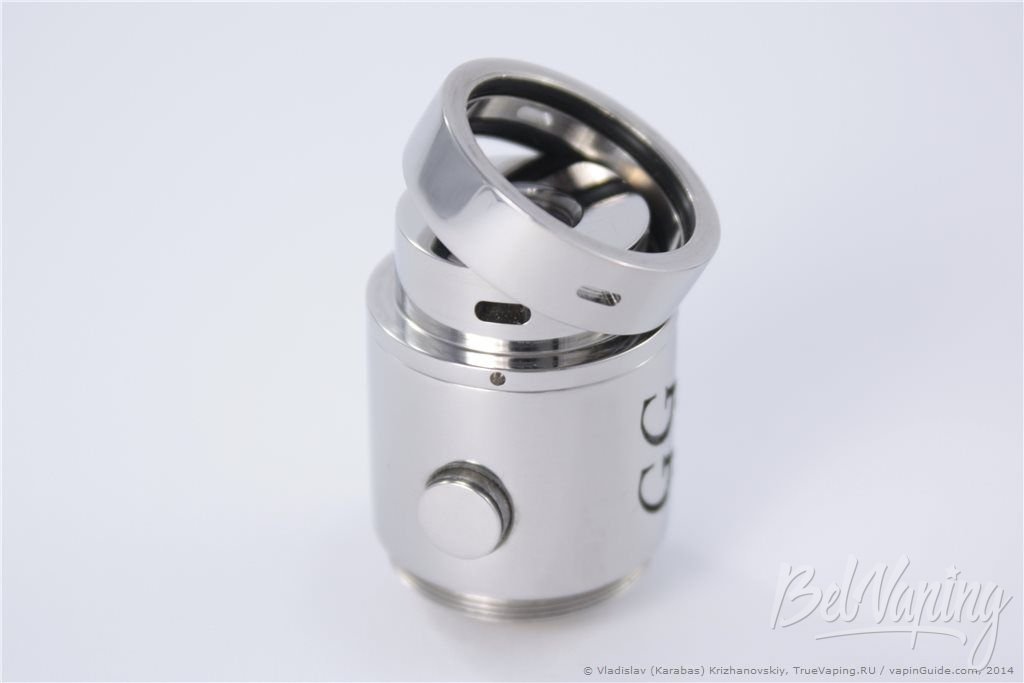

Для регулировки интенсивности обдува используется кольцо регулировки (adjustable air ring). Внутри кольца присутствуют о-ринги и оно удерживается на верхней части «головы» (atomizer cap) за счёт трения (фрикционное крепление):

Регулировка интенсивности обдува для испарителей с захватом воздуха в коннекторе производится путём полного / частичного совмещения отверстий на atomizer cap и adjustable air ring. Перекрытие подачи воздуха – путём их смещения.

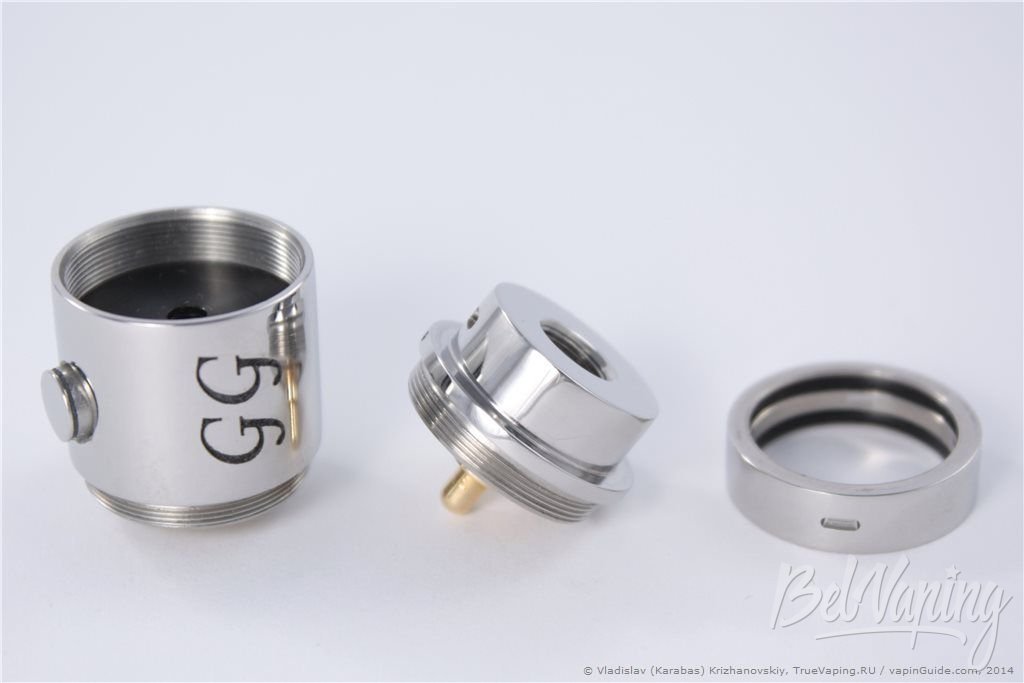

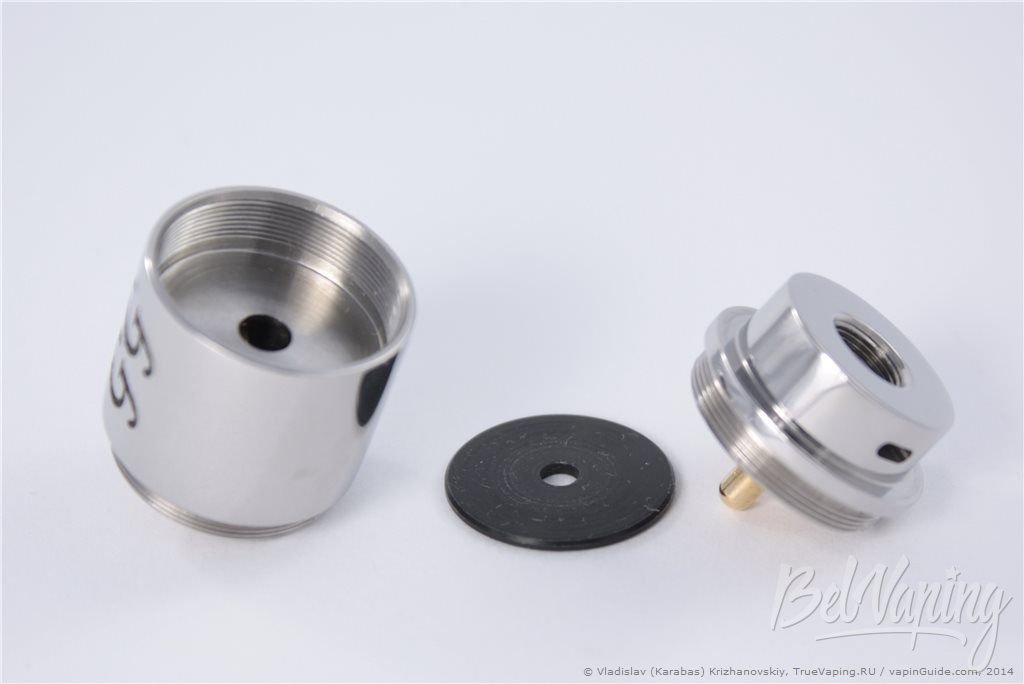

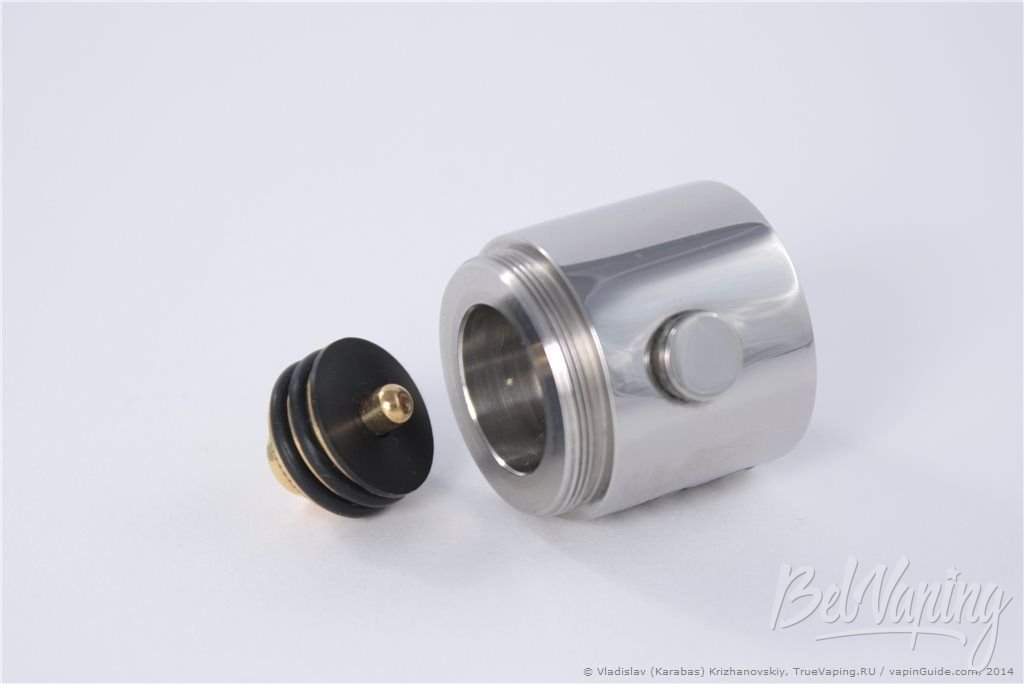

Теперь полностью выкрутим верхнюю (коннекторную) часть «головы»:

Верхняя (коннекторная) часть в сборе именуется «atomizer cap full». При установке в корпус переключателя плюсовой контакт изолируется с помощью отдельного изолятора (atomizer moving pin insulator):

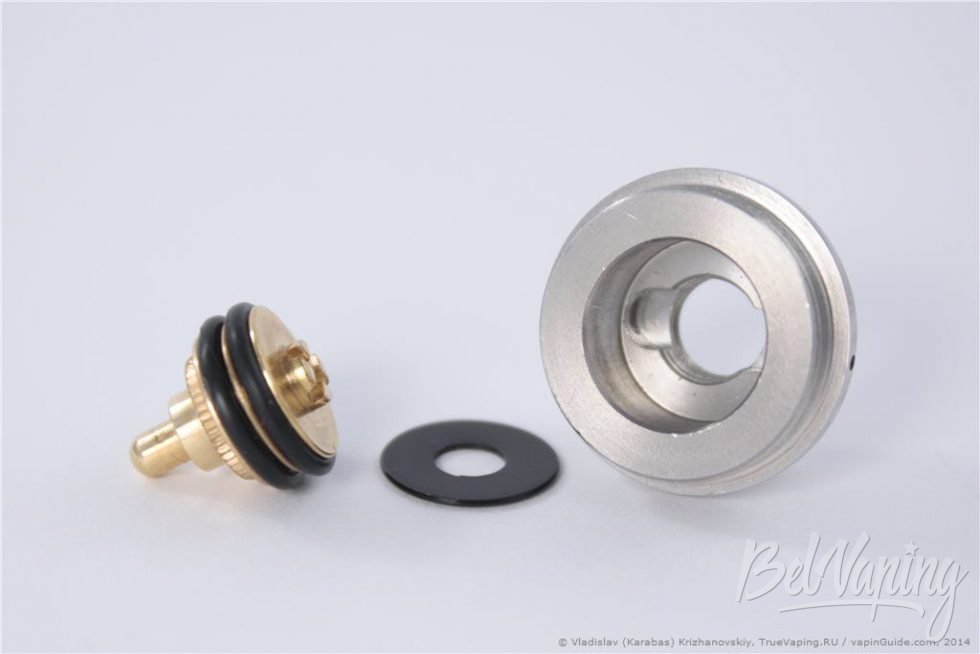

Рассмотрим реализацию плюсового контакта коннектора:

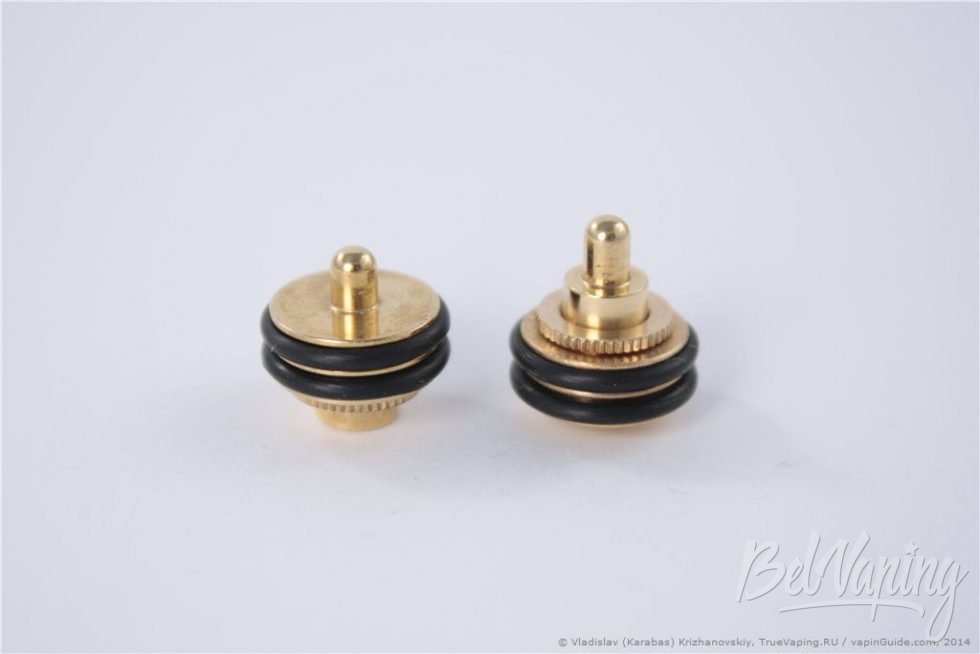

Слева направо: плавающий/саморегулирующийся плюсовой контакт (atomizer center post full), изолятор плюсового контакта (steady pin insulator), коннектор (atomizer cap).

На плюсовом контакте установлены о-ринги, – это позволяет ему сдвигаться при использовании испарителей с коннекторами разной длины. Кроме того, они изолируют «плюс» от корпуса коннектора («минус» передаётся по корпусу устройства). Внутри коннектора мехмода также используется изолятор.

На следующем фото видим отверстия, по которым воздух поступает внутрь коннектора GG Esterigon:

Плюсовой контакт коннектора (atomizer center post full) – «плавающий» (саморегулирующийся). В разобранном состоянии выглядит так:

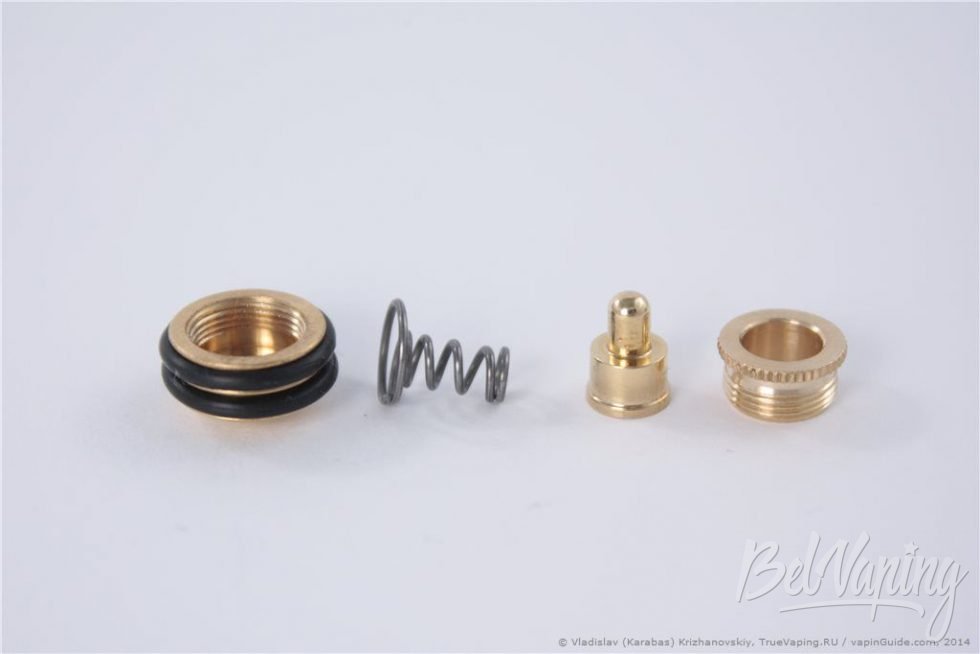

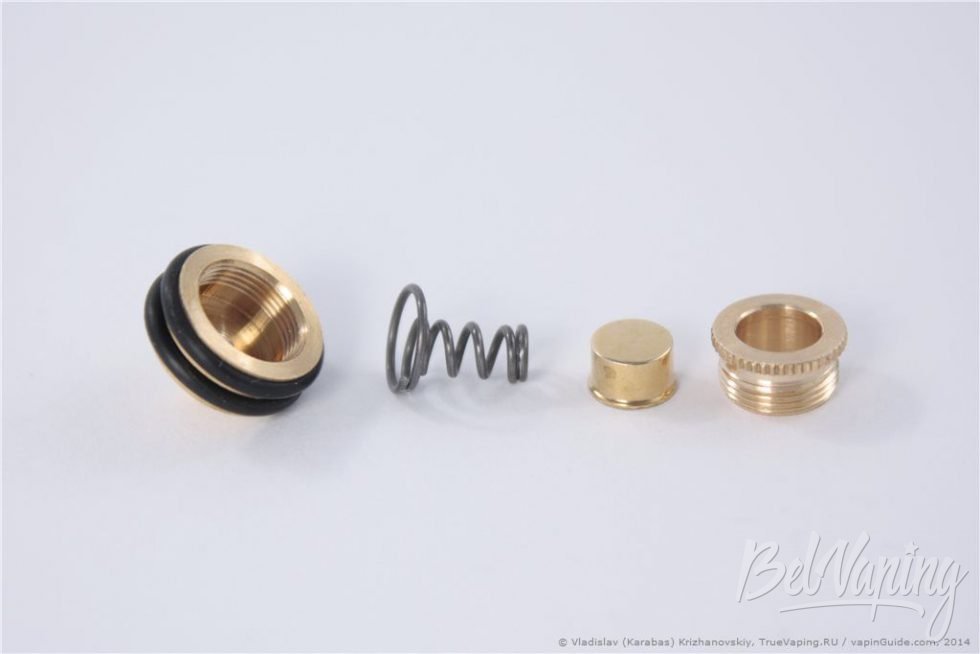

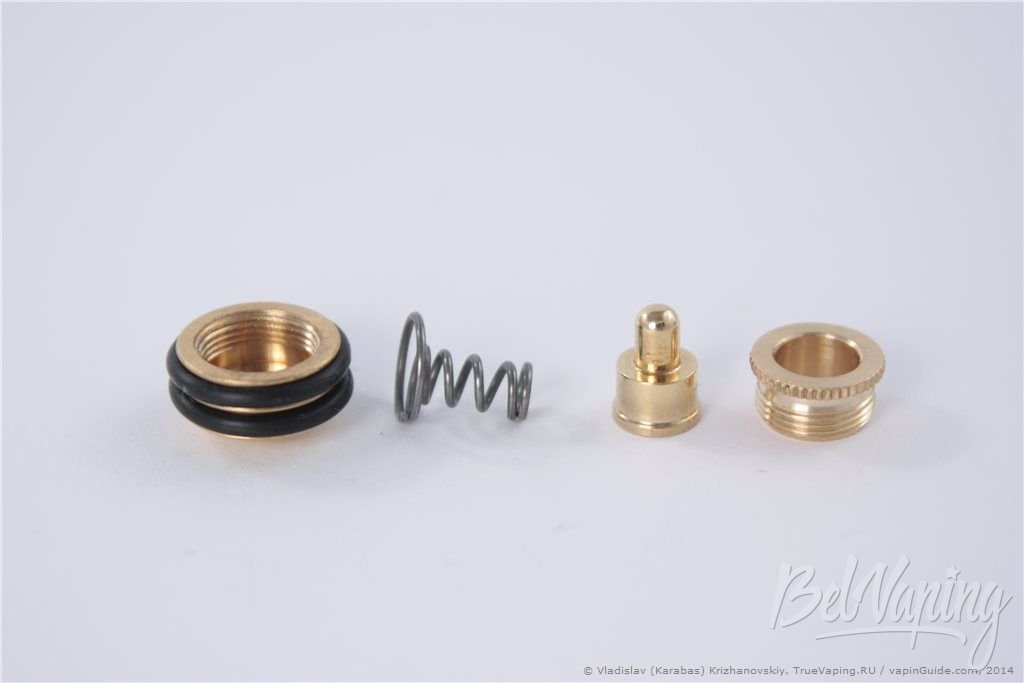

Слева направо:

• плюсовой контакт коннектора (atomizer center post);
• пружина плюсового контакта коннектора (atomizer spring);
• «плавающий» пин / контакт (atomizer moving pin);
• фиксатор плавающего пина (moving pin case).

Пружина в плюсовом контакте аккумулятора выполняет разжимающую функцию. Контакт передаётся через соприкасающиеся латунные детали. Сопротивление контакта в сборе составляет около 1,5 мОм, сопротивление в частично сжатом состоянии 2,5 – 5,5 мОм.

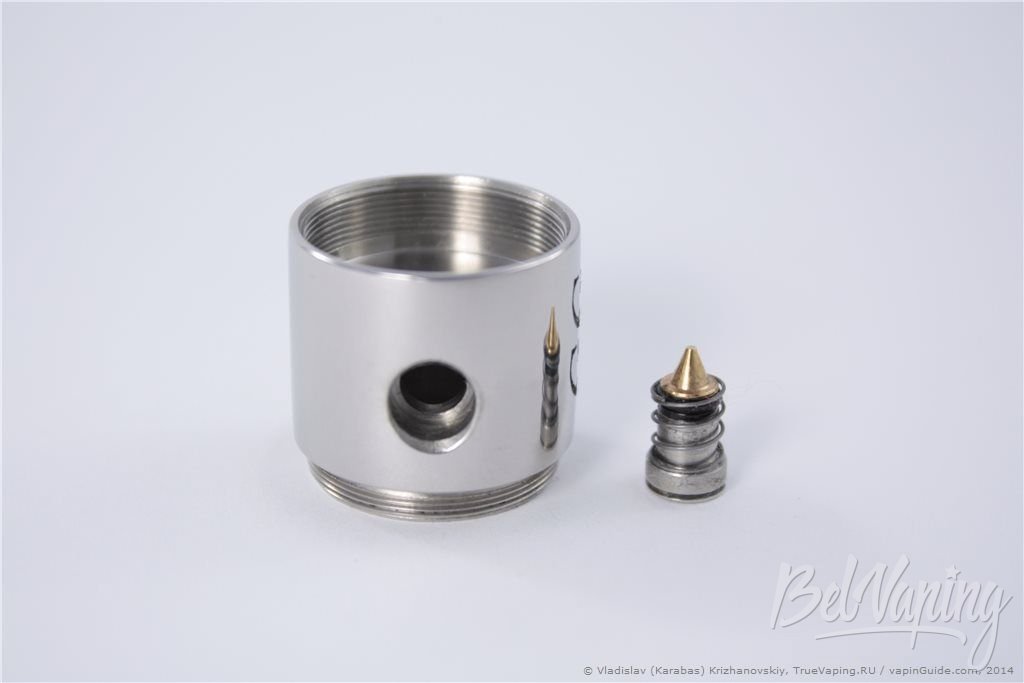

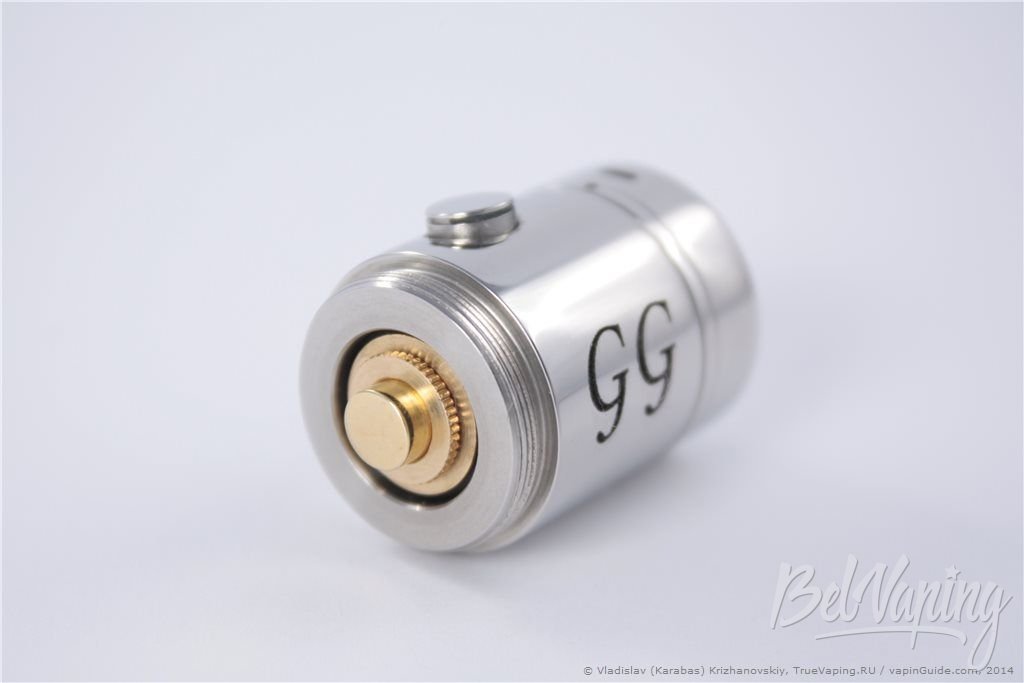

А сейчас вытащим плюсовой контакт аккумулятора (со стороны батарейного отсека):

В сборе эта деталь называется «battery center post full». На фото она запечатлена вместе с изолятором (steady pin insulator).

Плюсовой контакт можно вытаскивать подцепив его, но проще его вытолкать с помощью чего-то тонкого, например ушной палочки без ваты:

Контакт, с которого в переключатель поступает «плюс», тоже «плавающий» (саморегулирующийся). В разобранном виде выглядит так:

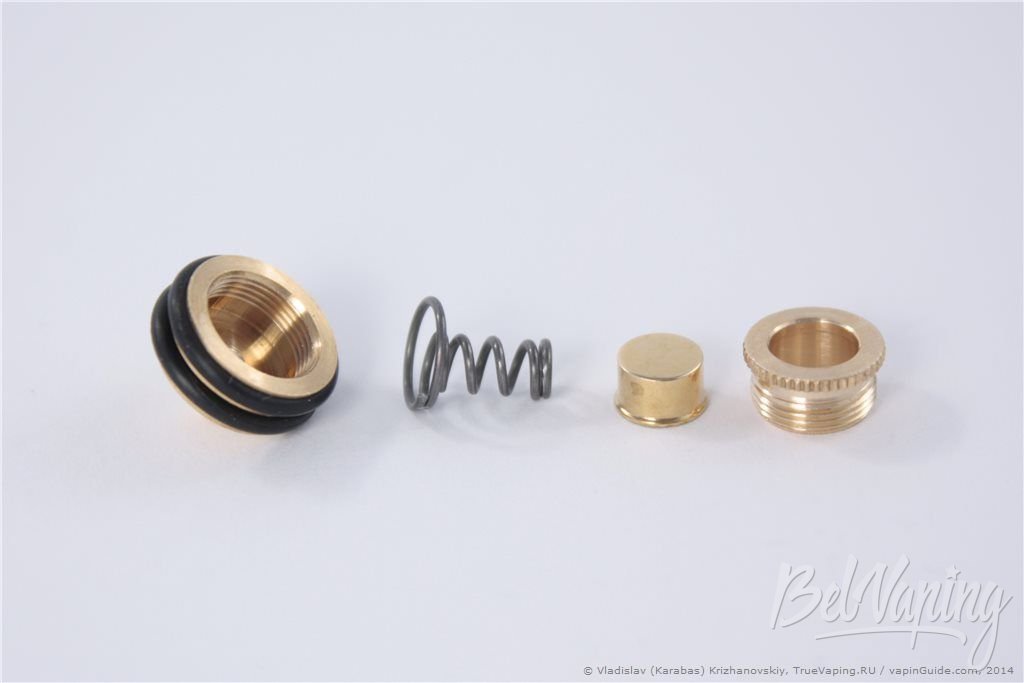

Слева направо:

• плюсовой контакт аккумулятора (battery center post);
• пружина плюсового контакта аккумулятора (battery spring);
• «плавающий» пин / контакт (battery moving pin);
• фиксатор плавающего пина (moving pin case).

Пружина в плюсовом контакте аккумулятора выполняет разжимающую функцию. Контакт передаётся через соприкасающиеся латунные детали. Сопротивление контакта в сборе составляет около 1,5 мОм, сопротивление в частично сжатом состоянии 2,5 – 5,5 мОм.

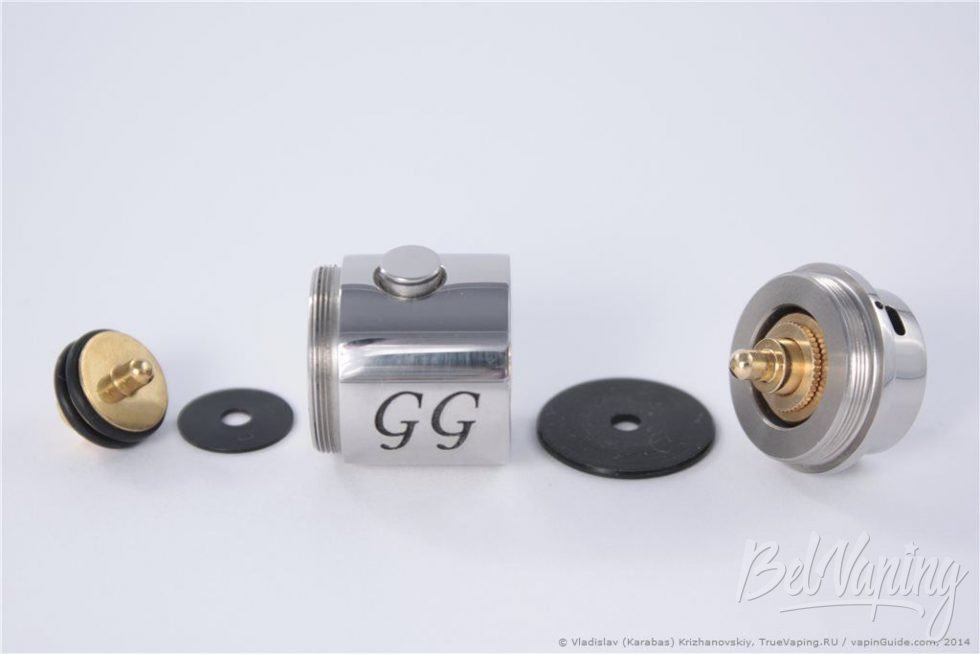

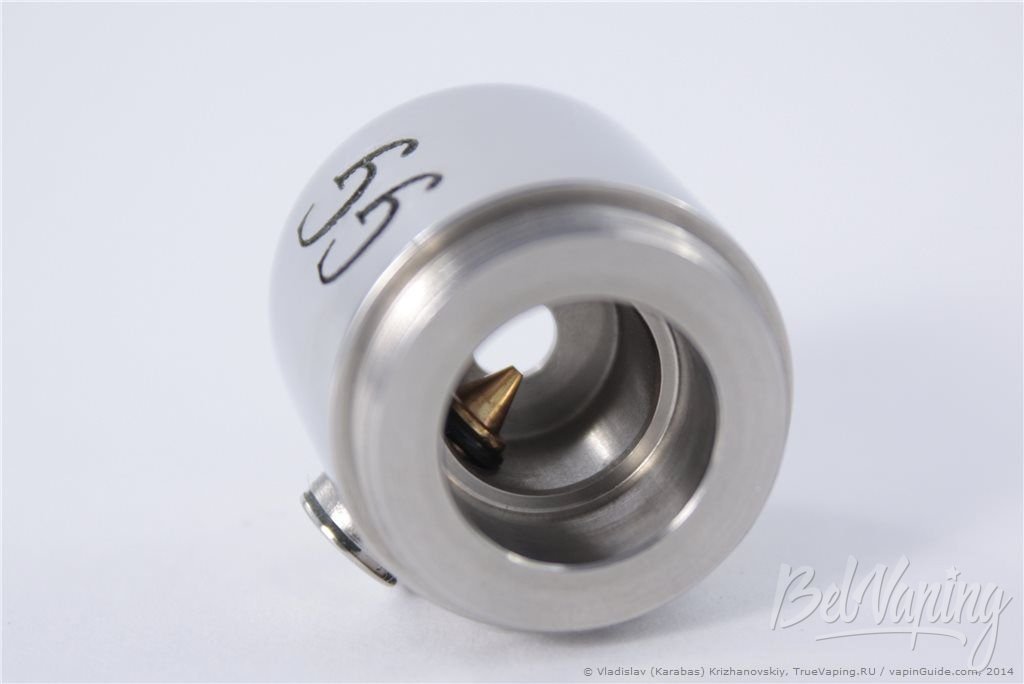

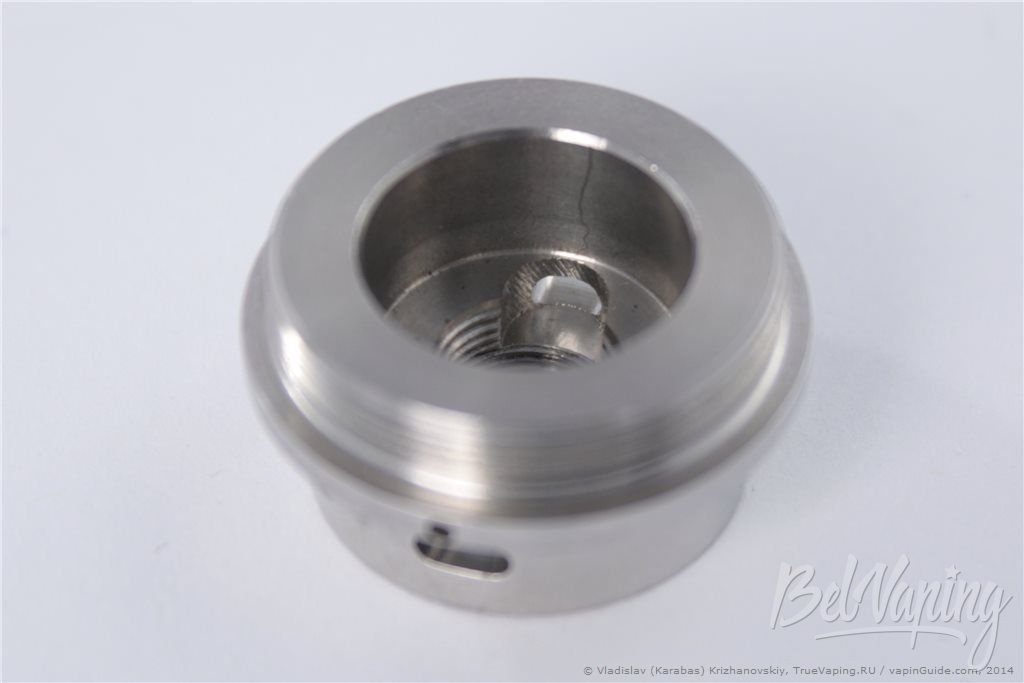

Заглянем внутрь корпуса переключателя:

Видим входящий внутрь детали контакт кнопки переключателя. Вытащим её (нужно либо подцепить снаружи, либо подтолкнуть изнутри):

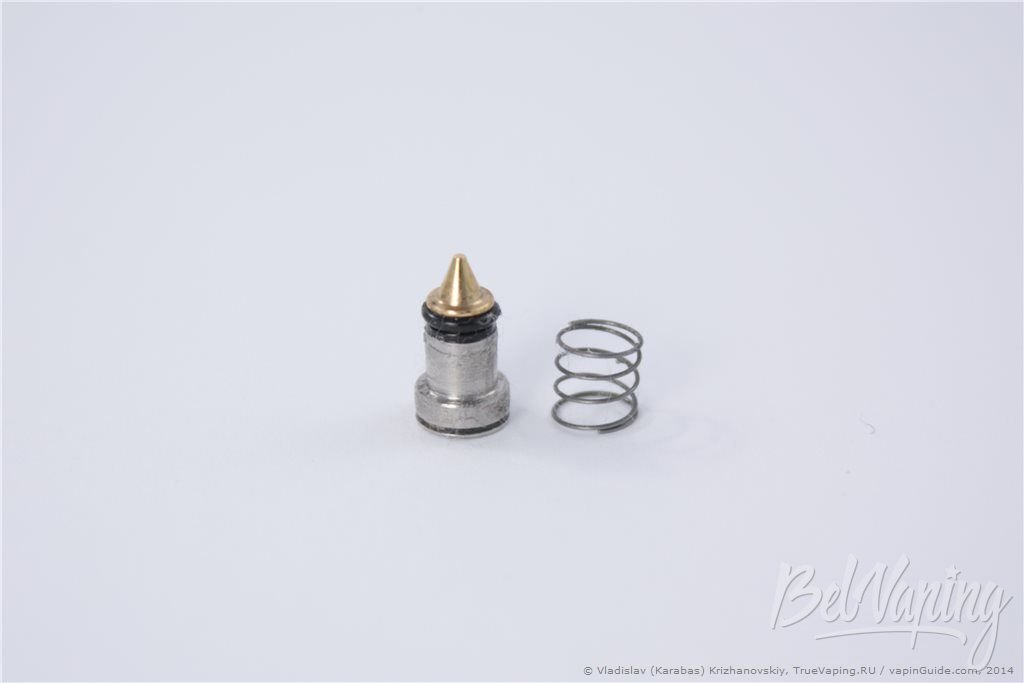

В сборе кнопка переключателя выглядит так:

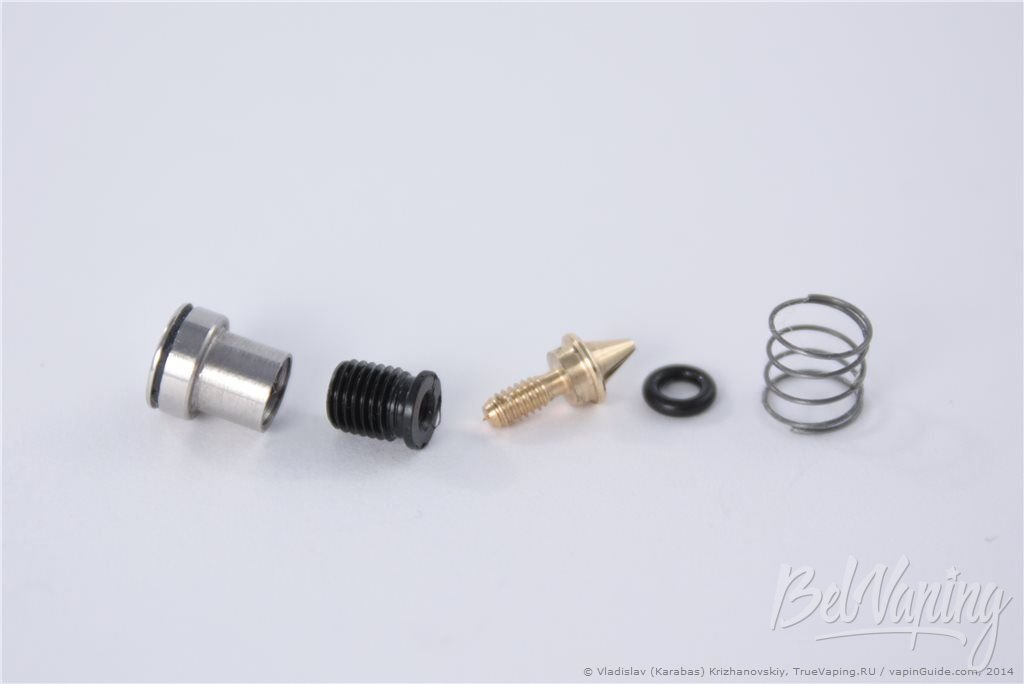

Её тоже можно разобрать:

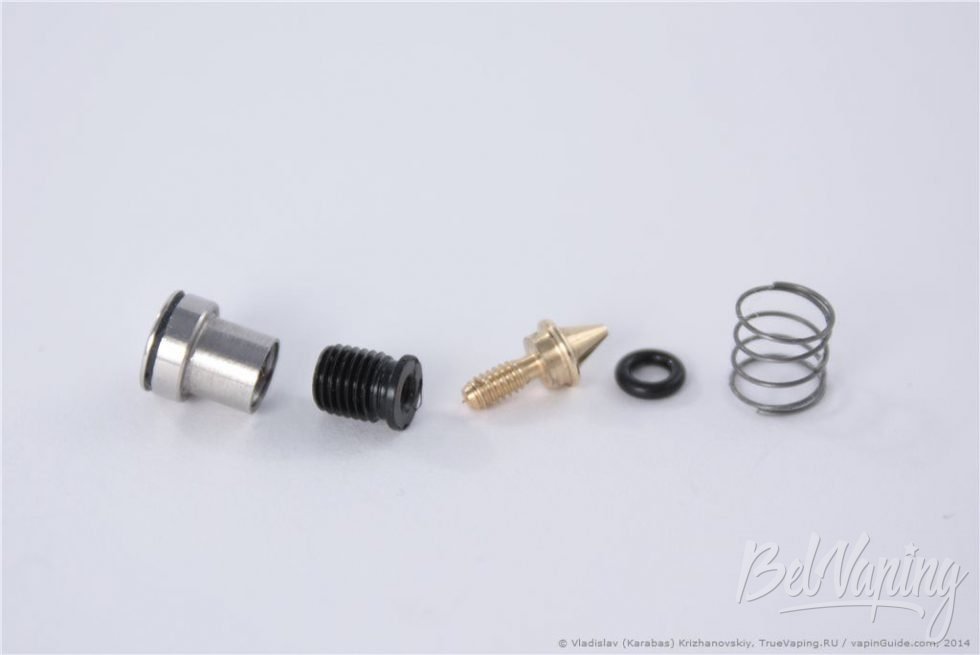

Слева направо:

• корпус / тело кнопки (button head);
• изолятор кнопки (button insulator);
• контакт / пин кнопки (button pin);
• о-ринг, удерживающий кнопку внутри корпуса переключателя (button o-ring);
• пружина, возвращающая кнопку в не нажатое положение (button spring).

Теперь осталось обсудить последний вопрос – принцип работы переключателя. Напомню, что контакты коннектора и аккумулятора – «плавающие», они сжимаются. Потому можем использовать испарители с коннекторами разной длины и отличающиеся по длине аккумуляторы (одного формата, естественно) без дополнительных регулировок.

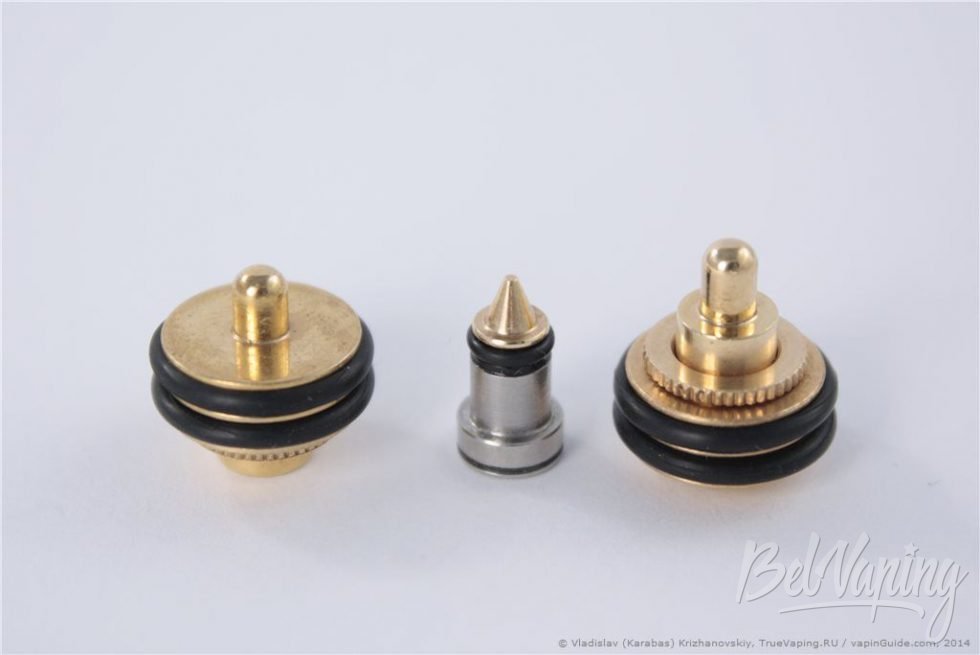

Итак, по контакту аккумулятора (на фото слева) «плюс» должен попасть на контакт коннектора (на фото справа):

Эти контакты между собой при нажатии «соединяет» контакт кнопки:

Для того чтобы «плюс» с аккумулятора не попадал на корпус, при сборке узла не забываем использовать пластиковые изоляторы:

Обращаю внимание, уважаемые читатели, что в мехмодах с нижним переключателем цепь питания разорвана по «минусу». При нажатии на кнопку подачи вольтажа цепь замыкается и напряжение попадает в коннектор испарителя.

В мехмодах с верхним переключателем происходит разрыв / восстановление подачи вольтажа по «плюсу». Контакт же по «минусу» – присутствует постоянно.

На практике это означает, что некоторые устройства регулировки вольтажа (например, Kick2 от Evolv), устанавливаемые между плюсом аккумулятора и контактом «головы», будут находиться под нагрузкой. Это не критично, но может быть слышно отчётливое «стрекотание» (это же происходит с atmizoo Roller, bOd MECHA и другими устройствами с верхним переключателем).

Чтобы этого не происходило, когда GG Esterigon не используется, надо повернуть влево locking cap в нижней крышке. Тогда подача вольтажа по «минусу» прекратится.

Технические характеристики GG Esterigon от Imeo (Golden Greek)

• тип устройства: мехмод с трубами фиксированной длины;
• тип переключателя: верхний (верхне-боковой);
• наружный диаметр деталей 20,9 – 21,0 мм;
• внутренний диаметр трубы 18,5 мм;
• длина с трубой для 18480/18500 аккумулятора 89 мм;
• вес устройства (с трубой для 18480/18500 аккумулятора) 101 г;
• материал изготовления: основные детали – нержавеющая сталь, контакты – латунь;
• финальная обработка – полировка.

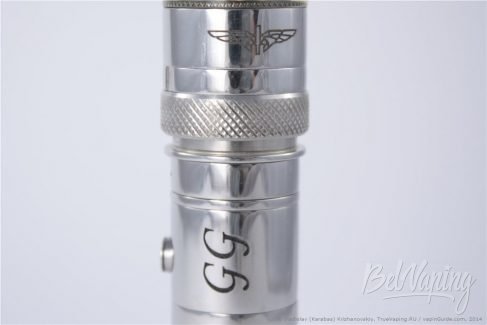

Сочетание GG Esterigon от Imeo (Golden Greek) с испарителями

Наружный диаметр устройства – 21 мм. Потому понимаем, что испарители диаметром 22–23 мм будут толще этого источника питания. Не критично, но это заметно:

На функционирование такой небольшой перепад диаметров не влияет, но придирчивым пользователям это может не понравиться.

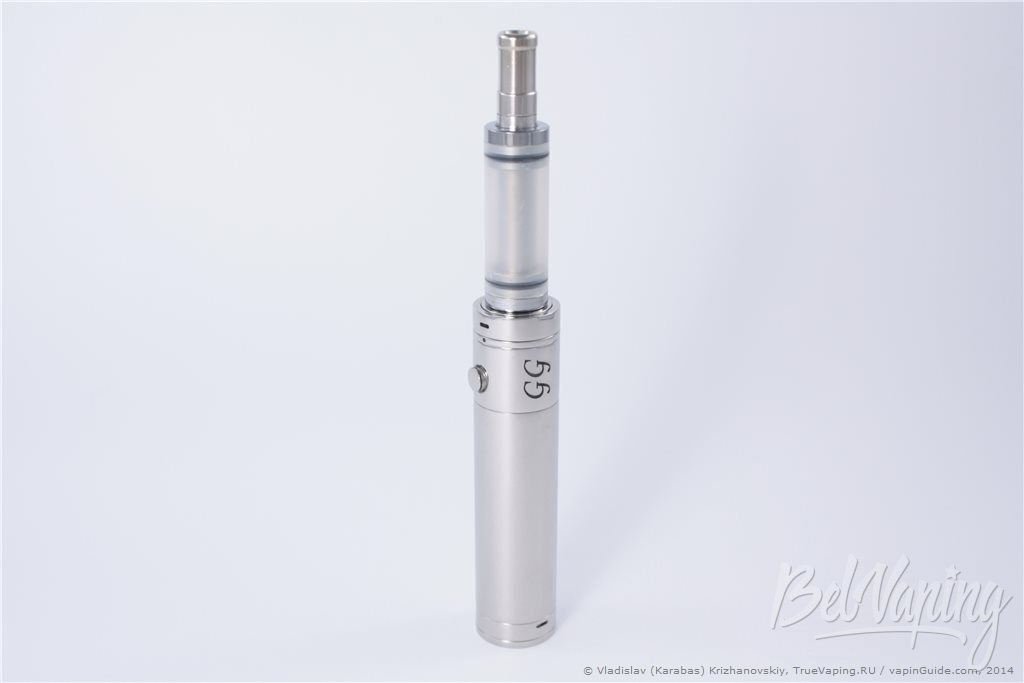

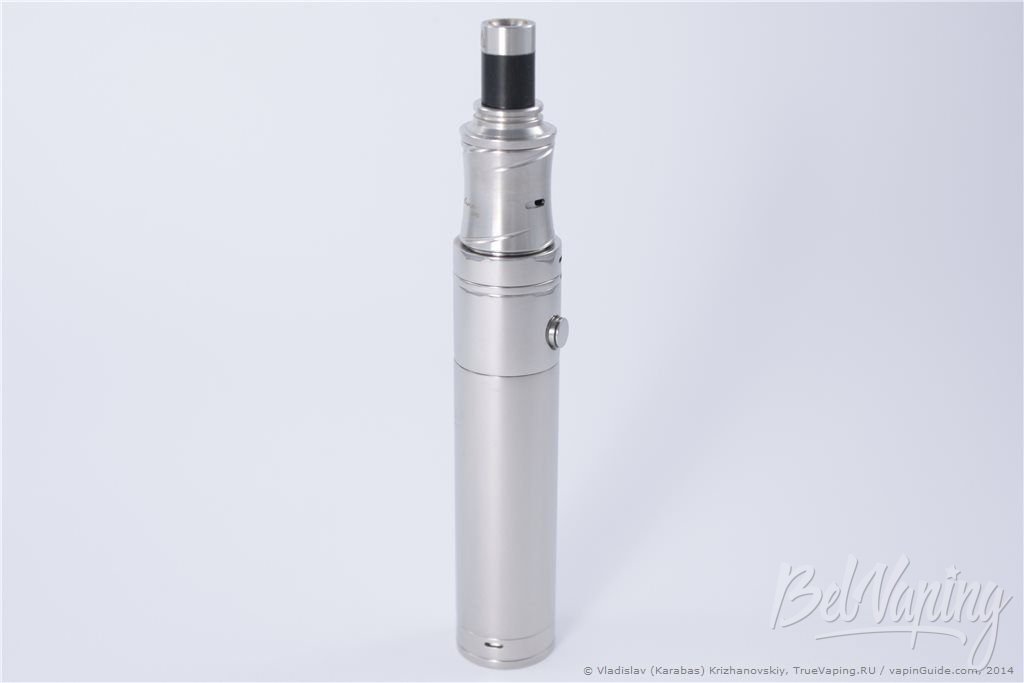

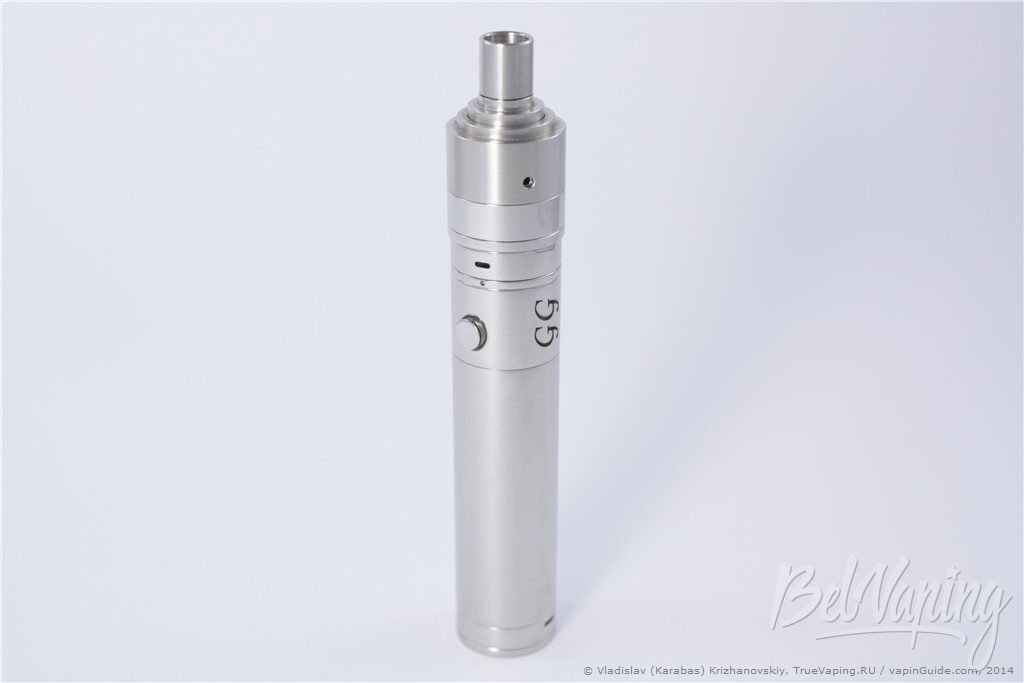

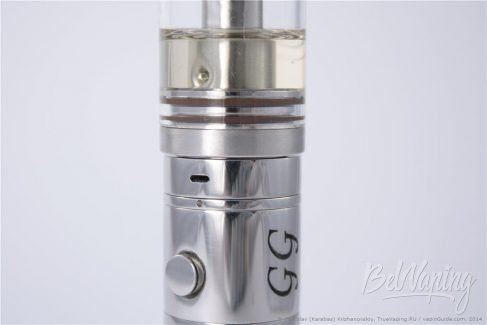

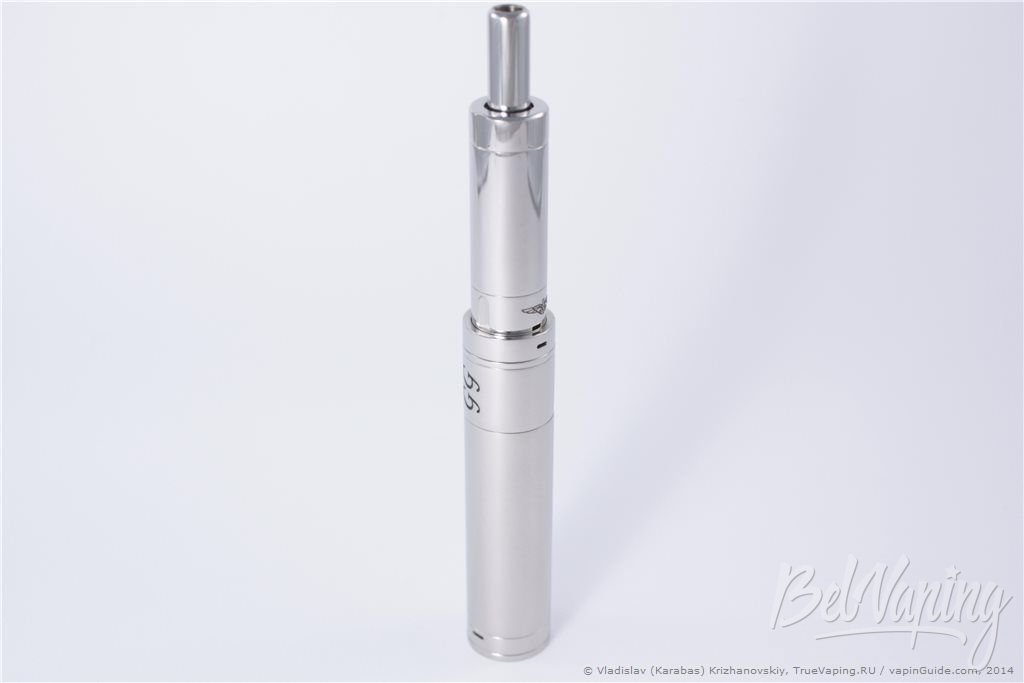

Так участник обзора сочетается с испарителями от Imeo (GG Ithaka, GG Penelope V2, GG Penelope V3):

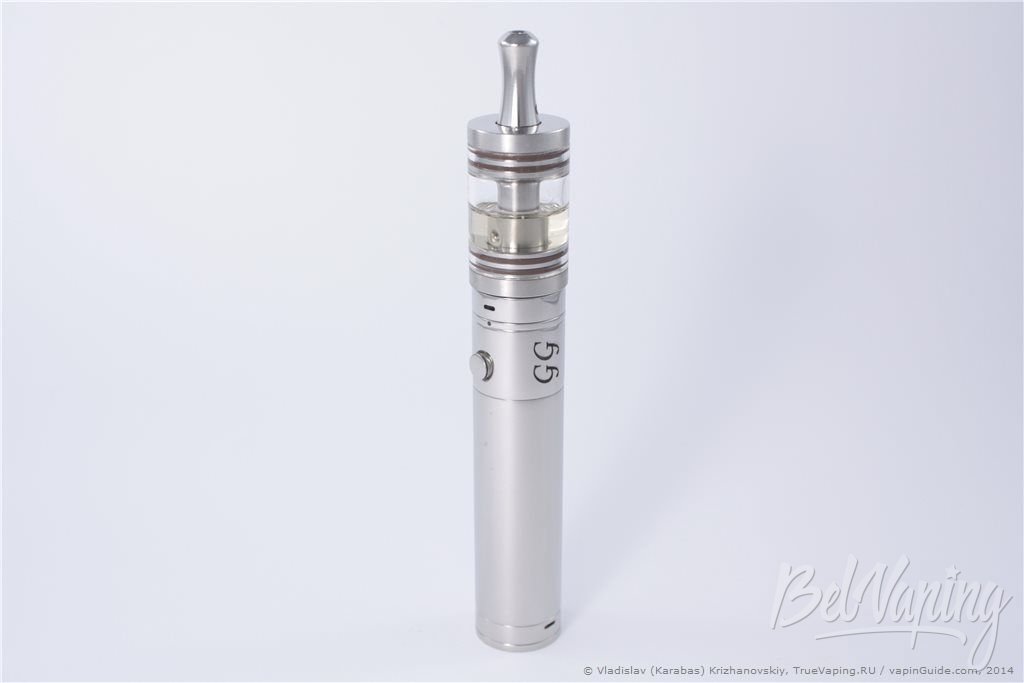

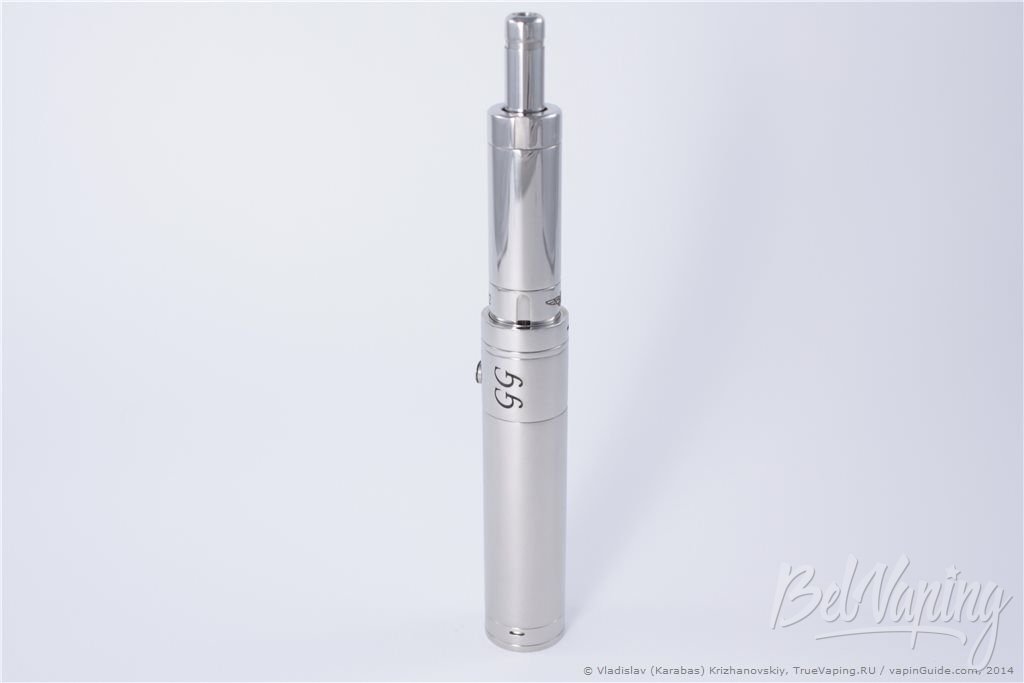

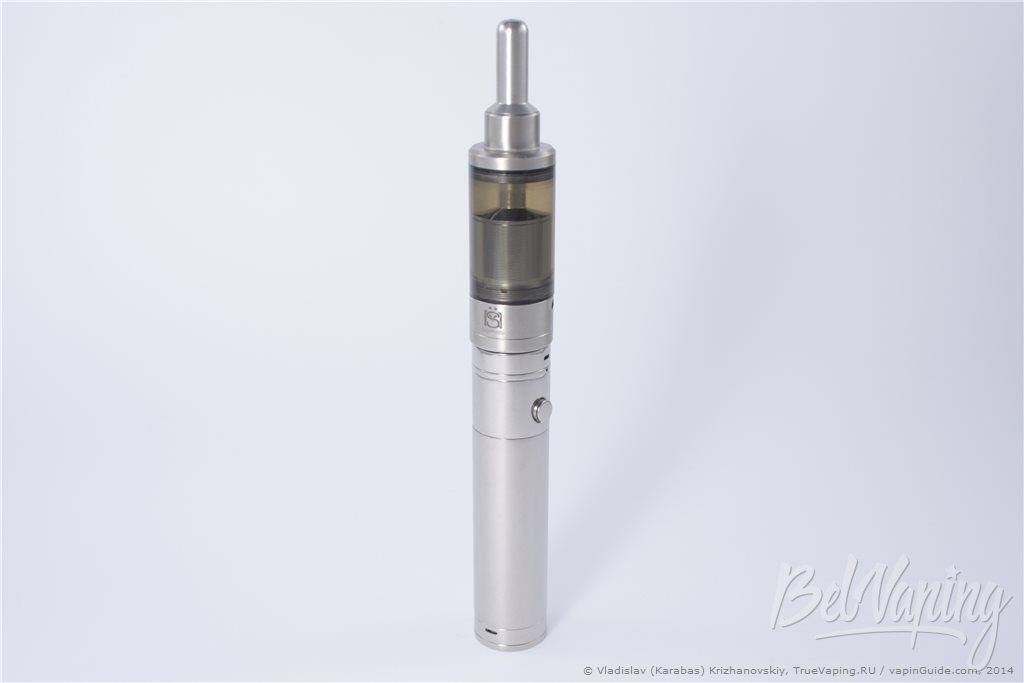

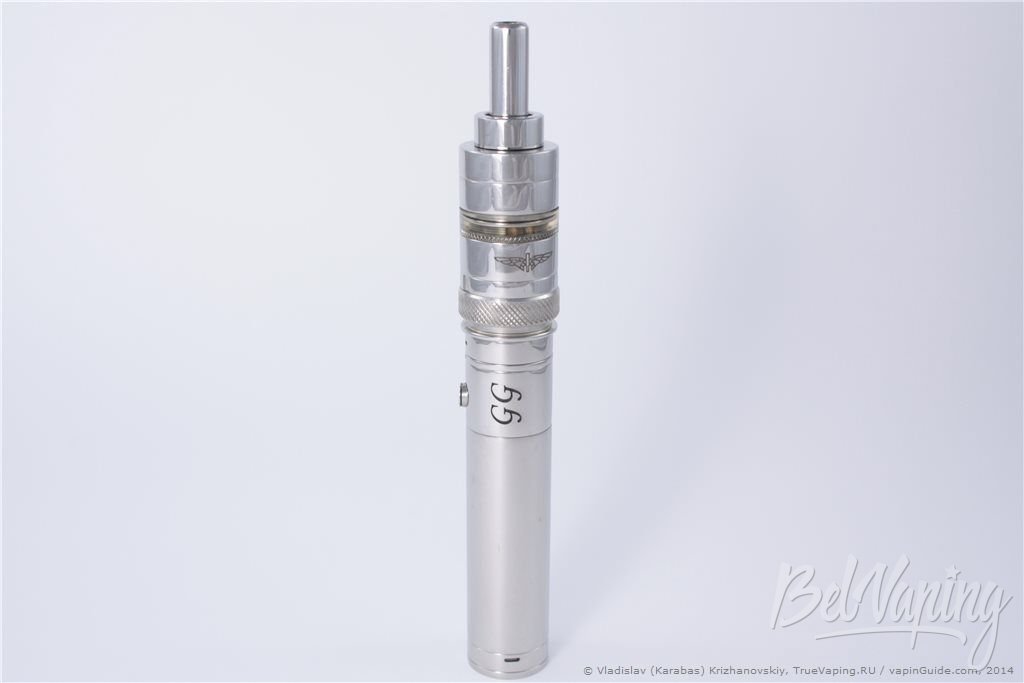

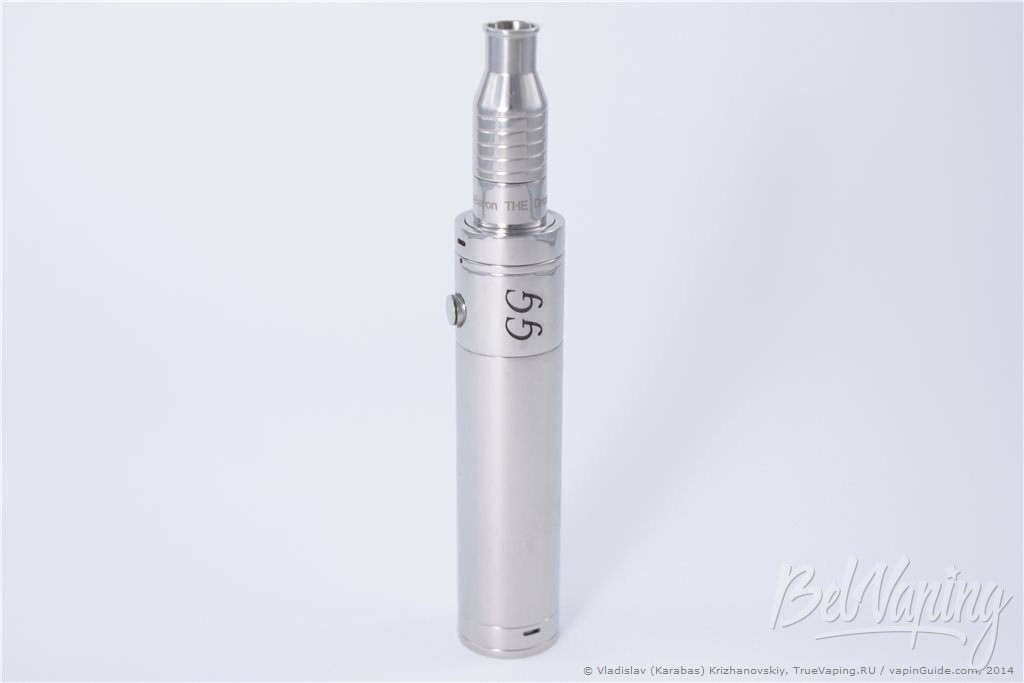

Так GG Esterigon выглядит в сочетании с испарителями диаметром 22 мм от других производителей:

На фото увидели: бакомайзер «Кайфун» v3.1 ES, GP Salt & Pepper Tank (SnP) 22 мм, Origen Dripper V2 от Norbert, Loki Tank V2.

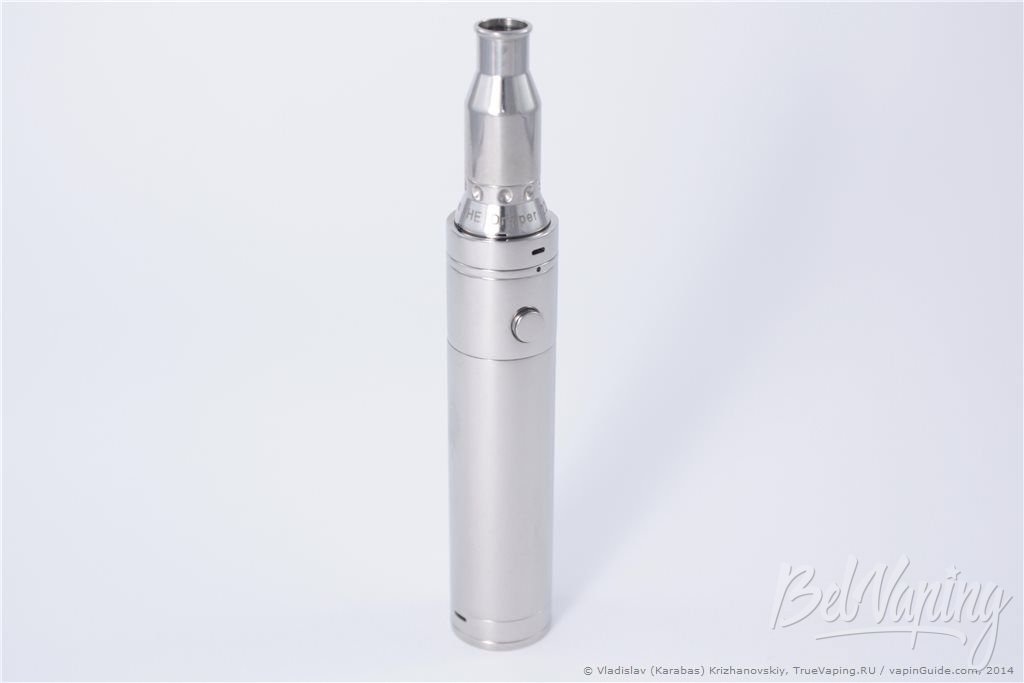

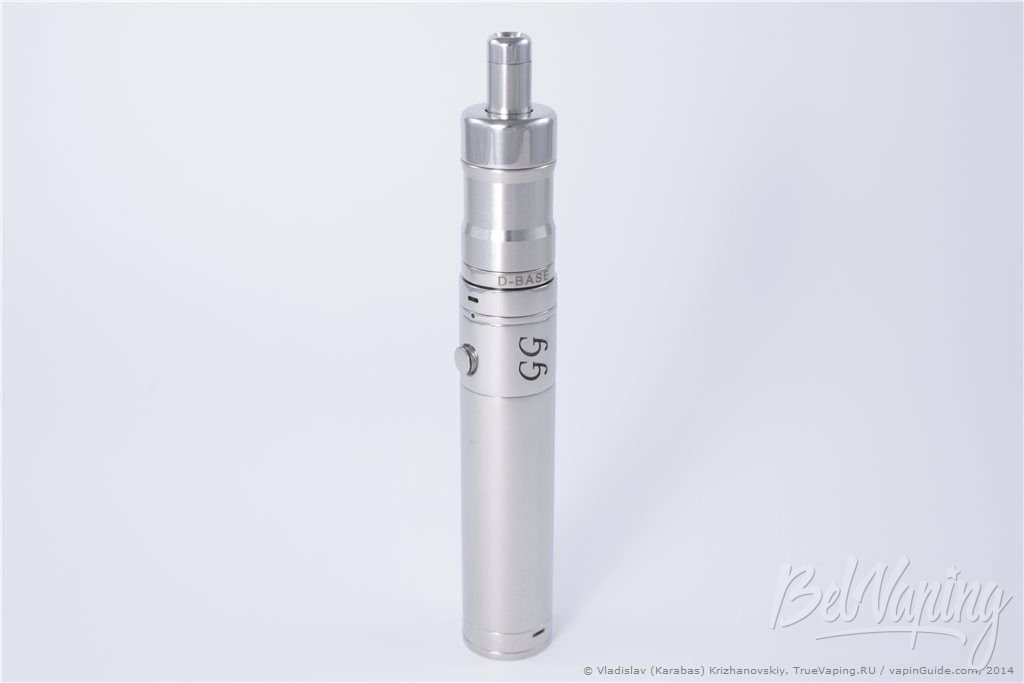

А это GG Esterigon с испарителями меньшего диаметра:

На фото увидели: D-Base Tank от Leo, Cyclone Top Feed AFC, THE Dripper Pro, GP Spheroid, DCT 3,5 мл, THE Dripper Spiral, BOGE Cartomizer 510D.

Впечатления и общая оценка GG Esterigon от Imeo (Golden Greek)

Знаете, уважаемые читатели, мне несколько сложно давать оценку участнику обзора. Во-первых, действительно удивила простота отдельных технических решений и изящество, с которым эти решения объединены в одном устройстве.

Во-вторых, оценка предполагает сравнение, а я, честно говоря, даже не знаю, с чем (с какими именно устройствами) правильней было бы сравнивать GG Esterigon.

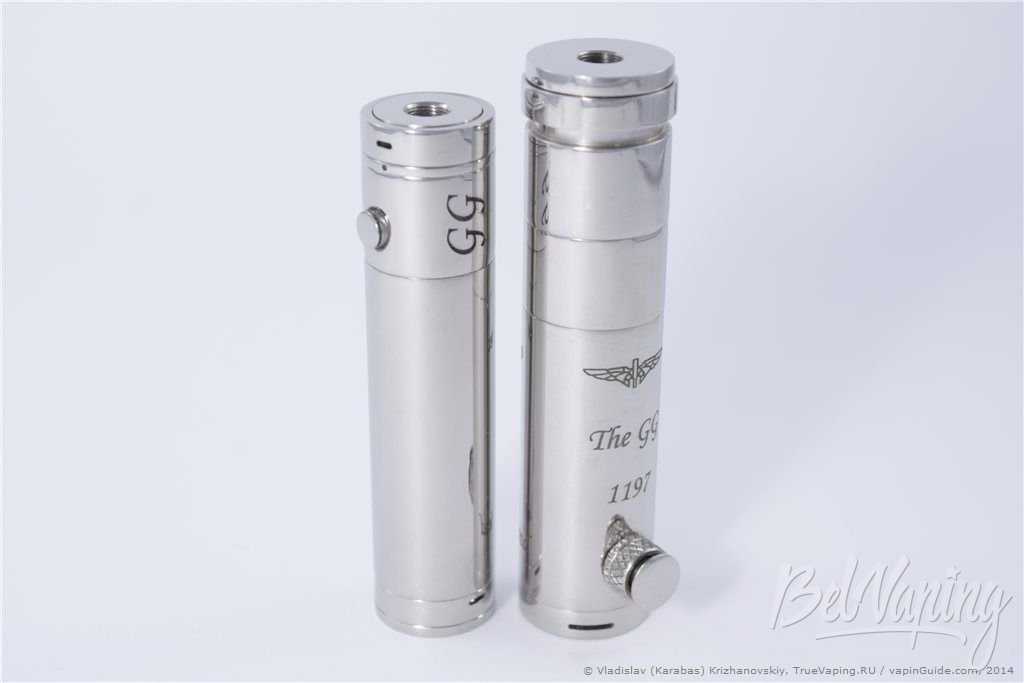

Сравнивать с Just GG…

… — так это разные устройства. И по габаритам, и по переключателю, и по логике реализации батарейного отсека.

С другими устройствами с верхним переключателем – тоже видим значительные конструктивные различия…

GG Esterigon – это устройство, в котором заложены другой принцип и логика его функционирования. Собственно, оценка участника обзора помещается в предложение: «Это ДРУГОЕ устройство».

Потому, пожалуй, поделюсь впечатлениями.

Мне устройство – понравилось. Если оставить упоминавшееся изящество простых технических решений, то причины этого таковы:

• удобное, эргономичное расположение переключателя;
• короткий ход кнопки переключателя;
• удобство обслуживания (разборки / сборки при необходимости очистки контактов);
• «плавающие» саморегулирующиеся контакты коннектора и аккумулятора;
• регулировка интенсивности обдува;
• фирменный стиль от Golden Greek.

Естественно, понимаем, что для гармоничного сочетания с устройством нужны испарители диаметром не более 21 мм. Хотя, в обсуждении на ECF Imeo сказал, что собирается выпустить GG Penelope V3 диаметром 21 мм.

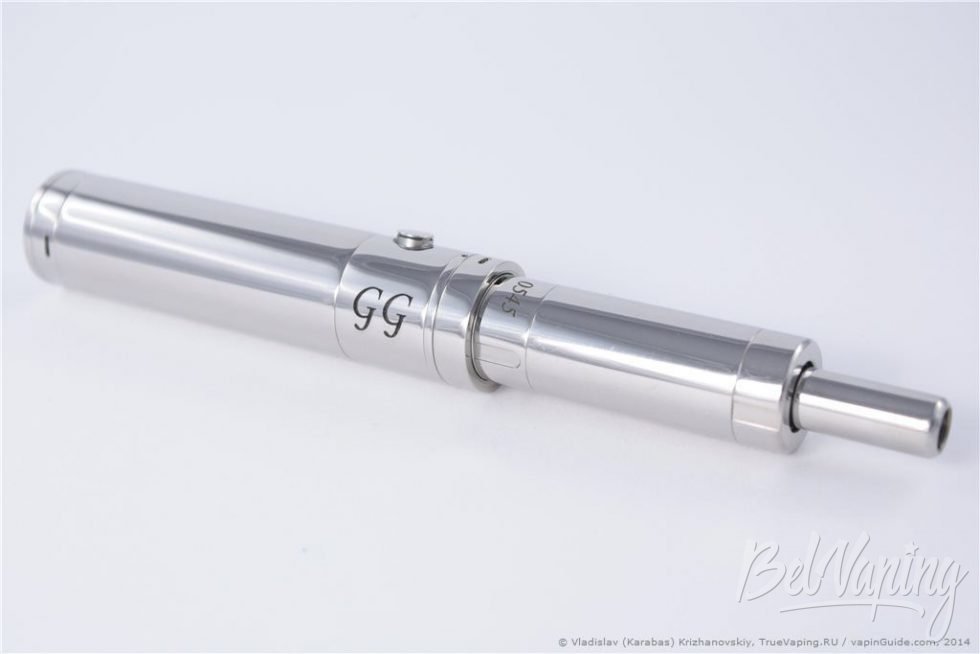

Я же сейчас в качестве основного испарителя для GG Esterigon выбрал Penelope V3:

Раньше использовал этот испаритель с Nemi, но единый стиль и удобство верхнего переключателя – нравятся больше.

В общем, GG Esterigon – это простое, лаконичное устройство. Полагаю, что, помимо опытных «греководов» (пользователей продукции Golden Greek), оно должно понравиться желающим получить удобное в использовании и обслуживании устройство от именитого производителя.

Дополнительная информация: увеличение хода кнопки переключателя, оперативное обслуживание контактов

Как отмечалось ранее, лично мне нравится короткий ход кнопки переключателя. Однако есть пользователи, которым привычней пользоваться переключателем с более длинным ходом. Для многих это будет являться более удобным и привычным, более информативным срабатыванием кнопки.

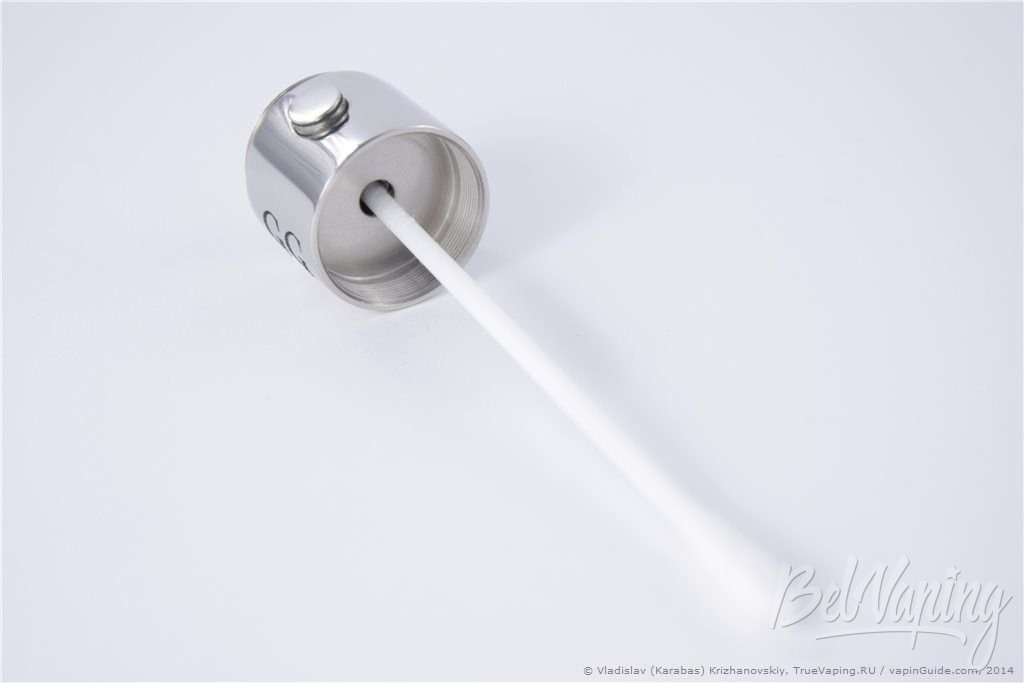

В GG Esterigon этого несложно добиться. Увеличить ход кнопки переключателя можно путём добавления тонких о-рингов соответствующего размера (10×1 мм) между изоляторами и «плавающими» плюсовыми контактами переключателя. Соответственно, расстояние между контактами станет больше. И для замыкания цепи передачи «плюса» пин кнопки будет опускаться ниже.

Вторым важным аспектом является возможность «поворачивания» всех контактов узла переключателя вокруг своей оси (battery center post full, button, atomizer center post full). Этим обеспечивается их оперативное обслуживание.

При нажатии на кнопку переключателя происходит контакт его конусообразного контакта с округлыми на концах контактами battery center post full и atomizer center post full, при этом замыкается цепь подачи вольтажа «плюса».

Для любых контактов мехмода критичным являются два момента: естественное окисление (оксидирование) и частичное «подгорание». «Подгорание» чаще происходит при подаче токов большой силы (при использовании испарителей с низким сопротивлением). В рассматриваемом устройстве естественное окисление не столь критично, поскольку происходит «точечный» контакт (при частом механическом воздействии оксидный слой разрушается).

А для устранения последствий «подгорания» в большинстве устройств требуется полная очистка контактов (от простой очистки спиртом до аккуратной зачистки абразивными материалами).

Однако применённые в GG Esterigon конструктивные решения позволяют проводить такое обслуживание устройства значительно реже.

Пользователь GG Esterigon может лишь немного повернуть вокруг своей оси узел кнопки переключателя а также верхнего и нижнего контактов. При этом подача вольтажа будет осуществляться по «чистым» участкам.

Таким образом, если ощущается ухудшение характеристик устройства, нам надо только немного повернуть контакты. После чего продолжаем пользоваться девайсом дальше.

В качестве щадящего абразивного материала можно использовать мелкоячеистую сетку (есть в хозяйстве у пользователей испарителей типа Genesis). Если под рукой сетки нет, можно воспользоваться доступными абразивными материалами. Некоторые пользователи чистят контакты канцелярским ластиком (резинкой), кто-то даже просто трёт контакты о грубую ткань.

Всё, спасибо за внимание. Хорошего нам всем пара!

С уважением,
Владислав Karabas

P.S.: теперь с нетерпеньем буду ждать, когда будет выпущен долгожданный Proteus. Уверен, это будет интересно…
